四冲程内燃机设计机械原理课程设计报告书
目录
一、四冲程内燃机的运动分析及总体设计思路 (1)
二、绘制内燃机机构简图 (3)
三、绘制连杆机构位置图 (4)
四、作出机构15个位置的速度和加速度多边形 (4)
五、动态静力分析 (8)
六、计算飞轮转动惯量（不计构件质量） (14)
七、计算发动机功率 (16)
八、对曲柄滑块进行机构部分平衡 (17)
九、排气凸轮（凸轮Ⅱ）的轮廓设计 (17)
十、四冲程工作内燃机的循环图 (24)
参考文献 (26)
一、四冲程内燃机的运动分析及总体设计思路
根据设计任务书，我们需要解决以下问题：凸轮的参数是多少？如何能让机构正常循环工作？为了解决这个问题，我们需要对整个机构从运动及力学的角度分析。
首先，需要明确四冲程内燃机的工作原理：内燃机是通过吸气、压缩、燃烧、排气四个过程不断重复进行的。如果在四个冲程里完成吸气、压缩、做功（燃烧、膨胀）、排气的循环动作，就叫做四冲程。相应的内燃机叫四冲程内燃机。
第一冲程，即吸气冲程。这时曲轴向下转动，带动活塞向下，同时通过齿轮带动凸轮向下旋转，是凸轮的突起部分顶开进气阀门，雾状汽油和空气混合的燃料被吸入气缸。
第二冲程，即压缩冲程。曲轴带动活塞向上，凸轮的突起部分已经转两个过去，进气阀门被关闭，由于凸轮只转了1/4周，所以排气阀门仍然处于关闭状态。活塞向上运动时，将第一冲程吸入的可燃气体压缩，被压缩的气体的压强达到0.6～1.5兆帕，温度升高到300摄氏度左右。
第三冲程是做功冲程。在压缩冲程末火花塞产生电火花，混合燃料迅速燃烧，温度骤然升高到2000摄氏度左右，压强达到3～5兆帕。高温高压烟气急剧膨胀，推动活塞向下做功，此时曲柄转动半周而凸轮转过1/4周，两个气阀仍然紧闭。
第四冲程是排气冲程。由于飞轮的惯性，曲柄转动，使活塞向上运动，这时由于凸轮顶开排气阀，将废气排出缸外。
四个冲程是内燃机的一个循环，每一个循环，活塞往复两次，曲柄转动两周，进排气
图1
1、已知条件：
活塞行程 H=220 (mm) 活塞直径 D ＝160（mm ）
活塞移动导路相对于曲柄中心的距离 e ＝68 (mm) 行程速比系数 K ＝1.08
连杆重心C 2至A 点的距离 2AC l ＝0.35AB l 曲柄重量 1Q ＝135 (N)连杆重量 2Q ＝125 (N) 活塞重量 3Q ＝200（N ）曲柄的转速 1n ＝640 (rpm) 连杆通过质心C 2的转动惯性半径 2c ρ＝0.15 AB l (2mm ) 发动机的许用速度不均匀系数 [δ]＝1/90
曲柄不平衡的重心到O 点的距离 OC l ＝OA l (mm) 开放提前角 进气门：10-°；排气门：32-°
齿轮参数：m =3.5 (mm) ；α=20°；*
a h =1
2Z =2
Z '=14; 3Z =3Z '=72; 1Z =36 凸轮I 行程 1h ＝7 mm 凸轮II 的行程 2h = 6 mm 凸轮I 的基圆半径 1r = 55 mm 凸轮II 的基圆半径 2r = 60 mm 凸轮II 的偏心距 2e = 0 mm 凸轮I 偏心距 1e = 0 mm
2、求连杆的长度和曲柄的长度 设连杆的长度为l 、曲柄长度为r ∴I OB r l -= OB r l += 1
1
180+-=?
K K θ92.6=°
又 θ
sin 2H
CB R =
=I =912.99mm
mm
e CD R DE CD OC CE OC OE 58.361)()()()()(2
22
222=--=
--=-=
22)(e OF r l +=+=476.46mm -------- (1) 2
H
OE OF +
==471.58mm OC
OE
1
sin -=α=23.33° θαδ-==16.41° 2
sin
2δ
R r l =-=261.60mm----------- (2) 联立（1）、（2）式求解，可求出连杆的长度l 及曲柄的长度r 。 mm l 53.368= mm r 93.107=
图2
二、绘制内燃机机构简图
按照比例尺1：5，根据第五组数据，绘制内燃机机构简图，空出凸轮的结构，并对凸轮与排气装置的连接方式进行修改。
三、绘制连杆机构位置图
以活塞在最高位置时为起点，将曲柄回转一周按顺时针分为十二等分，然后找出活塞在最低位置时和活塞速度为最大时的曲柄位置（即曲柄旋转一周共分为十五个位置）并作出机构各位置时的机构位置图，求出滑块的相对位移。
当活塞在最高位置时位起点，曲柄A 点的编号为0A ，由0A 点开始，顺时针方向把圆等分为12等分，得1A 、2A 、3A 、……，11A 等点。当滑块在最低位置时，曲柄上A 点的编
号为6
A '。 可近似以为，当曲柄在2
OA '和9OA '位置时，滑块B 速度为最大值。
图3
四、作出机构15个位置的速度和加速度多边形
1、速度分析，画出速度多边形
单位：V---m/s, w---rad/s
B A BA V V V =+
大小 ？ ωlAO ? 方向 //BE ⊥AO ⊥AB
画图基本步骤： ①确定极点p ；
②根据A V 的大小和方向过极点p 画出A V 即pa ； ③过a 画出BA V 的方向⊥AO ；
④过p 画出的方向∥导轨，与BA V 交于b ； ⑤pb 即为B V ； ⑥ab 即为BA V ；
⑦取ac=0.35ab ，则2C p 即为2C V ；⑧2ω = BA V /AB l 。
图4 速度多边形
2、分析加速度，画出加速度多边形
n B A BA BA a a a a τ=++
大小 ？ 2AO l ω? 22BA l ω? ?
方向 ∥BE A →O B →A ⊥BA
A a =484.32/m s
作出机构的15个位置的加速度多变形，见2号图纸，各位置参数数值如表2。
①定极点p ； ②根据
A
a 的大小和方向作出
A
a 即pa ；
③过a ，由n BA
a 的大小和方向画出n BA
a 即at ；
④过t 作出BA
a τ的方向；
⑤过p 作出B
a 的方向∥导轨，与
BA
a τ的方向交于
b ，则pb 即为
B
a ，t
b 即为
n BA
a ；
⑥ab 即BA
a ；
⑦取20.35ac ab
=，2
C a 即
2
C a ；
⑧
2/C BA AB
a a l =。
图5速度多边形
五、动态静力分析
动态静力分析－根据理论力学中所讲的达朗伯原理，将惯性力视为一般外力加在构件上，仍可采用静力学方法对其进行受力分析。这样的力分析称为动态静力分析。
求出机构在各位置时各运动副的反力及应加于曲柄OA 的平衡力矩b M （每人完成五个位置）。各种数据都要列表表示。 1、计算活塞上的气体压力
'i p F p =? （N ）
F --活塞的面积 （2cm ）
图6
由图可知，在特殊位置（如14，13，12，24，23，22）处，气体压力非常大，相信为电火花点燃，气体爆炸，内燃机工作时的点。 2、求作用于构件上惯性力。
222I C p m a =-? (N) 222C C J m a =-?
33I B p m a =-? (N)
在这一步时，需要注意惯性力的方向均与加速度或角加速度相反。
惯性力是指当物体加速时，惯性会使物体有保持原有运动状态的倾向，若是以该物体为坐标原点，看起来就仿佛有一股方向相反的力作用在该物体上，因此称之为惯性力。惯性力实际上并不存在，实际存在的只有原本将物体加速的力。 3、求出活塞上受力的大小及方向 33I p p P Q '=++ (N)
表3
点的位置 2I P (N) 2
I M
(N*m)
3I P (N)
0 6734.69 67.73 -12734.69 1
5895.12
212.36 -9858.03
在这一步里，可得第一步时的假设正确，活塞上所受的力会由于气体压力的急剧改变而改变大小，甚至方向，而这也正是内燃机工作的核心。
4、把作用在构件2上的反力12R 分解为12n R 和12R τ，取0B M =∑，求出12R τ。
计算方式：12222120l I l I R Q h P h M τμμ+??-??-=（矢量式）
其中，1h 为2Q 到B 点的水平距离，2h 为2I P 到B 点的垂直距离，C M 为转动惯量
2C C C M J α=? (c 角加速度)。特别注意其方向，使用右手法则，判断其力矩方向，又或规
定逆时针为正。小组决定为方便判断以及减少错误的出现，使用逆时针为正，决定式中各
机械原理课程设计,详细
目录 一、设计题目 (2) 1、牛头刨床的机构运动简图 (2) 2、工作原理 (2) 二、原始数据 (3) 三、机构的设计与分析 (4) 1、齿轮机构的设计 (4) 2、凸轮机构的设计 (10) 3、导杆机构的设计 (16) 四、设计过程中用到的方法和原理 (26) 1、设计过程中用到的方法 (26) 2、设计过程中用到的原理 (26) 五、参考文献 (27) 六、小结 (28)
一、设计题目 ——牛头刨床传动机构 1、牛头刨床的机构运动简图 2、工作原理 牛头刨床是对工件进行平面切削加工的一种通用机床，其传动部分由电动机经 带传动和齿轮传动z 0—z 1 、z 1 、—z 2 ，带动曲柄2作等角速回转。刨床工作时，由导 杆机构2、3、4、5、6带动刨刀作往复运动，刨头右行时，刨刀进行切削，称为工 作行程；刨头左行时，刨刀不进行切削，称为空回行程，刨刀每切削完一次，利用 空回行程的时间，固结在曲柄O 2 轴上的凸轮7通过四杆机构8、9、10与棘轮11和棘爪12带动螺旋机构（图中未画），使工作台连同工件作一次进给运动，以便刨刀继续切削。
二、原始数据 设计数据分别见表1、表2、表3. 表1 齿轮机构设计数据 设计内容齿轮机构设计 符号n01d01 d02 z0 z1 z1’m01 m1’2n2 单位r/min mm mm mm mm r/min 方案Ⅰ1440 100 300 20 40 10 3.5 8 60 方案Ⅱ1440 100 300 16 40 13 4 10 64 方案Ⅲ1440 100 300 19 50 15 3.5 8 72 表2 凸轮机构设计数据 设计内容凸轮机构设计 符号L O2O4 L O4D φ[α]δ02 δ0 δ01δ0/ r0 r r 摆杆运动规 律单位mm mm °°°°°°mm mm 方案Ⅰ150 130 18 45 205 75 10 70 85 15 等加速等减 速 方案Ⅱ165 150 15 45 210 70 10 70 95 20 余弦加速度方案Ⅲ160 140 18 45 215 75 0 70 90 18 正弦加速度方案Ⅳ155 135 20 45 205 70 10 75 90 20 五次多项式 表3 导杆机构设计数据 设计内容导杆机构尺度综合和运动分析 符号K n2L O2A H L BC 单位r/min mm 方案Ⅰ 1.46 60 110 320 0.25L O3B 方案Ⅱ 1.39 64 90 290 0.3L O3B 方案Ⅲ 1.42 72 115 410 0.36L O3B 表4 机构位置分配表 位置号位置 组 号 学生号 A B C D 1 1 3 6 8/ 10 2 5 8 10 7/ 1/ 4 7 8 10 1 5 7/ 9 12 2 1/ 4 7 8 11 1 3 6 8/ 11 2 5 7/ 9 11 1/ 3 6 8/ 11 3 2 5 7/ 9 12 1/ 4 7 9 12 1 3 6 8/ 12 2 4 7 8 10
机械原理课程设计单缸四冲程内燃机
机械原理课程设计说明书题目：单缸四冲程内燃机机构设计及其运动分析 二级学院机械工程学院 年级专业 13材料本科班 学号 学生姓名 指导教师朱双霞 教师职称教授
目录 第一部分绪论 (2) 第二部分设计题目及主要技术参数说明 (3) 2.1 设计题目及机构示意图 (3) 2.2 机构简介 (3) 2.3 设计数据 (4) 第三部分设计内容及方案分析 (6) 3.1 曲柄滑块机构设计及其运动分析 (6) 3.1.1 设计曲柄滑块机构 (6) 3.1.2 曲柄滑块机构的运动分析 (7) 3.2 齿轮机构的设计 (11) 3.2.1 齿轮传动类型的选择 (12) 3.2.2 齿轮传动主要参数及几何尺寸的计算 (13) 3.3 凸轮机构的设计 (13) 3.3.1 从动件位移曲线的绘制 (14) 3.3.2 凸轮机构基本尺寸的确定 (15) 3.3.3 凸轮轮廓曲线的设计 (16) 第四部分设计总结 (18) 第五部分参考文献 (20) 第六部分图纸 (21)
第一部分绪论 1.本课程设计主要内容是单缸四冲程内燃机机构设计及其运动分析，在设计计算中运用到了《机械原理》、《理论力学》、《机械制图》、 《高等数学》等多门课程知识。 2. 内燃机是一种动力机械，它是通过使燃料在机器内部燃烧，并将其放出的热能直接转换为动力的热力发动机。通常所说的内燃机是指活塞式内燃机。活塞式内燃机以往复活塞式最为普遍。活塞式内燃机将燃料和空气混合，在其气缸内燃烧，释放出的热能是气缸内产生高温高压的燃气。燃气膨胀推动活塞做功。再通过曲柄连杆机构或其他机构将机械功输出，驱动从动机械工作。内燃机的工作循环由进气、压缩、燃烧和膨胀、排气等过程组成。这些过程中只有膨胀过程是对外做功的过程。其他过程都是为更好的实现做功过程而需要的过程。四冲程是指在进气、压缩、膨胀和排气四个行程内完成一个工作循环，此间曲轴旋转两圈。进气行程时，此时进气门开启，排气门关闭；压缩行程时，气缸、内气体受到压缩，压力增高，温度上升；膨胀行程是在压缩上止点前喷油或点火，使混合气燃烧，产生高温、高压，推动活塞下行并做功；排气行程时，活塞推挤气缸内废气经排气门排出。此后再由进气行程开始，进行下一个工作循环。
机械原理课程设计-书本打包机
计课程设机械原理Course Design of Mechanical 设计题目：书本打包机 目录 设计任务 .................................................. 设计题目:书本打包机 ...................................... 1设计任务 ........................................... 书本打包机设计 ............................................ 第一章：功能分析及流程分析 ................................ 设计要求： ........................................... 功能分析： ........................................... 机构选用： ........................................... 包装示意图： .........................................
第二章各机构的选用及组合 ................................. 主要执行机构方案设计原理 ................................. 推书机构： ........................................... 剪纸机构： ........................................... 折上下边机构： ....................................... 涂糨糊贴标签机构： ................................... 整体机构 ............................................. 第三章各机构装配及设计 ................................... 原始数据及设计要求 ....................................... 机构的尺寸范围 ....................................... 工艺要求的数据 ....................................... 纵向推书运动要求 ..................................... 其他机构的运动关系 ................................... 工作阻力 ............................................. 第四章机构计算 ..........................................
块状物品推送机机械原理课程设计
机械原理课程设计说明书设计题目:块状物品推送机的机构综合与结构设计 班级: 姓名: 学号: 同组成员: 组长: 指导教师: 时间: 一、设计题目 (2) 二、设计数据与要求 (2) 三、设计任务 (3) 四、方案设计 (4) 1.凸轮连杆组合机构 (4) 2.凸轮机构 (5) 3.连杆机构 (6)
4.凸轮齿轮组合机构 (7) 五、方案尺寸数据及发动机参数 (7) 六、运动分析 (8) 1.位移分析 (8) 2.速度分析 (9) 3.加速度分析 (10) 七、飞轮设计 (11) 八、个人总结 (12) 一、设计题目 在自动包裹机的包装作业过程中，经常需要将物品从前一工序转送到下一工序。现要求设计一用于糖果、香皂等包裹机中的物品推送机，将块状物品从一位置向上推送到所需的另一位置，如图所示。 二、设计数据与要求 1.向上推送距离H=120mm，生产率为每分钟推送 物品120件。 2.推送机的原动机为同步转速为3000转/分的三
相交流电动机，通过减速装置带动执行机构主动件等速转动。 3.由物品处于最低位置时开始，当执行机构主动件转过1500时，推杆从最 低位置运动到最高位置；当主动件再转过1200时，推杆从最高位置又回 到最低位置；最后当主动件再转过900时，推杆在最低位置停留不动。 4.设推杆在上升运动过程中，推杆所受的物品重力和摩擦力为常数，其值 为500N；设推杆在下降运动过程中，推杆所受的摩擦力为常数，其值 为100N。 5.使用寿命10年，每年300工作日，每日工作16小时。 6.在满足行程的条件下，要求推送机的效率高（推程最大压力角小于350）， 结构紧凑，振动噪声小。 三、设计任务 1.至少提出三种运动方案，然后进行方案分析评比，选出一种运动方案进 行机构综合。 2.确定电动机的功率与满载转速。 3.设计传动系统中各机构的运动尺寸，绘制推送机的机构运动简图。 4.在假设电动机等速运动的条件下，绘制推杆在一个运动周期中位移、速 度和加速度变化曲线。 5.如果希望执行机构主动件的速度波动系数小于3%，求应在执行机构主动 件轴上加多大转动惯量的飞轮。 6.进行推送机减速系统的结构设计，绘制其装配图和两张零件图。 7.编写课程设计说明书。

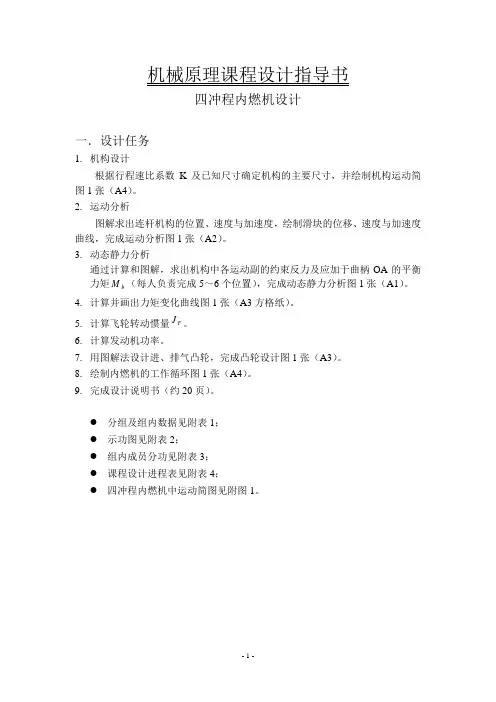

四冲程内燃机设计
