全钢大模板施工方案.

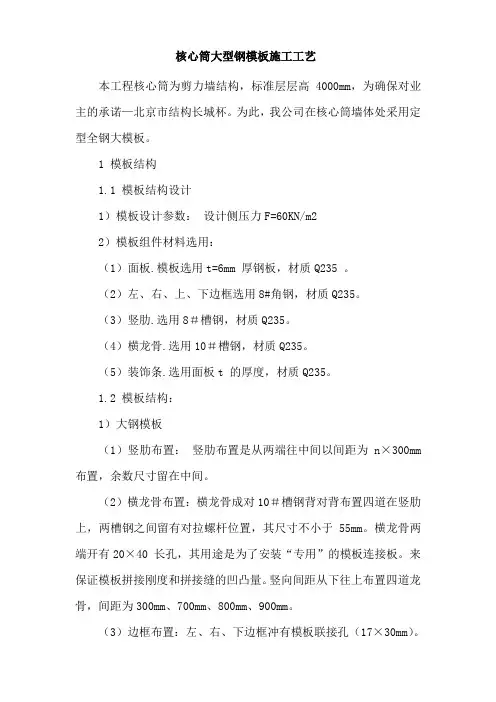

核心筒大型钢模板施工工艺
核心筒大型钢模板施工工艺本工程核心筒为剪力墙结构，标准层层高4000mm，为确保对业主的承诺—北京市结构长城杯。
为此，我公司在核心筒墙体处采用定型全钢大模板。
1 模板结构1.1 模板结构设计1）模板设计参数：设计侧压力F=60KN/m22）模板组件材料选用：（1）面板.模板选用t=6mm 厚钢板，材质Q235 。
（2）左、右、上、下边框选用8#角钢，材质Q235。
（3）竖肋.选用8＃槽钢，材质Q235。
（4）横龙骨.选用10＃槽钢，材质Q235。
（5）装饰条.选用面板t 的厚度，材质Q235。
1.2 模板结构：1）大钢模板（1）竖肋布置：竖肋布置是从两端往中间以间距为 n×300mm 布置，余数尺寸留在中间。
（2）横龙骨布置：横龙骨成对10＃槽钢背对背布置四道在竖肋上，两槽钢之间留有对拉螺杆位置，其尺寸不小于55mm。
横龙骨两端开有20×40 长孔，其用途是为了安装“专用”的模板连接板。
来保证模板拼接刚度和拼接缝的凹凸量。
竖向间距从下往上布置四道龙骨，间距为300mm、700mm、800mm、900mm。
（3）边框布置：左、右、下边框冲有模板联接孔（17×30mm）。
整体钢模结构详附图。
2）角模结构（1）角模种类：角模分为阳角模板、可调阴角模板、固定阴角模板。
（2）角模结构图详见附图。
2 方案设计2.1 流水段划分流水段划分：配置半套模板，核心筒流水施工。
2.2 配板原则1）配板选型（1）配板高度的选用：内、外墙模板采用相同的设计高度，模板设计高度：h=层高-顶板厚，选用3910mm，用“导墙”方式进行施工。
本工程从地下三层开始使用模板至地上30 层，层高有多次变化，我公司模板以标准层为准进行设计，其他变化层采用上延板的方式处理。
（2）模板设计以假企口型式考虑，即模板边框与8#槽用螺栓连接。
外墙模板拼接按零间隙考虑，内墙留2mm 间隙。
这样可防止墙面与角部错台发生。
大模板施工方案
目录1.编制依据及执行规范 (2)2.工程概况 (2)3.墙模板结构计算 (5)4. 人员机械配置 (9)5. 模板施工 (9)6、施工中应注意的问题 (16)7. 质量保证措施 (17)8.安全、文明施工 (18)大模板施工方案1.编制依据及执行规范1.1 设计院提供的施工图纸；1.2厂家提供的模板参数及性能指标1.3青秀城项目施工组织设计1.4《混凝土结构工程施工质量验收规范》（GB50204-2002）1.5《建筑工程大模板技术规程》（JGJ74-2003）1.6《大模板多层住宅结构设计与施工规程》（JGJ20-84）1.7《钢结构设计规范》（GB50017-2003）2.工程概况2.1工程简介本工程为黄土岗住宅项目13#、15#、17#-25#楼，其结构形式为钢筋混凝土剪力墙结构，其中13#、15#、17#、23#、24#为21层住宅楼，18#-22#、25#为11-14层住宅楼。
13#、15#、17#地上层高为2.750m，23#、24#地上层高为2.7m，其它各楼地上层高均为2.9米，根据此工程的特点，经过综合论证，地上决定采用全钢大模板作为墙体结构施工的主导模板。
2.2流水段的划分流水段的合理划分是保证工程进度和施工质量以及高效进行现场组织管理的前提条件。
通过合理的流水段划分，能够确保劳动工种的不间断流水作业、材料的合理流水供应、机械设备的高效使用，模板采用合理的设计方式，减少塔吊的吊次，提高了塔吊的周转率，从而加快工程进度。
根据项目工程结构特点，具体划分如下：13#15#17#18#/19#/20#23#/24#25#21#、22#、23#、24#楼各分为四个流水段，模板各配置两个段，其中1段倒3段，2段倒4段；25#楼分为六个段，模板配置两个段，其中1段倒3段、5段，2段倒4段、6段， 18、20#楼各分为三个流水段，模板配置一段半，15#、17#楼各分为三个流水段，模板各配置两个段，1段倒3段。

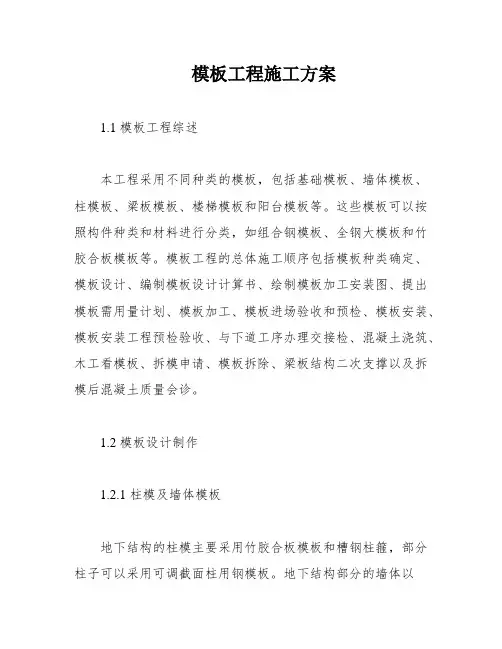

模板工程施工方案
模板工程施工方案1.1 模板工程综述本工程采用不同种类的模板，包括基础模板、墙体模板、柱模板、梁板模板、楼梯模板和阳台模板等。
这些模板可以按照构件种类和材料进行分类，如组合钢模板、全钢大模板和竹胶合板模板等。
模板工程的总体施工顺序包括模板种类确定、模板设计、编制模板设计计算书、绘制模板加工安装图、提出模板需用量计划、模板加工、模板进场验收和预检、模板安装、模板安装工程预检验收、与下道工序办理交接检、混凝土浇筑、木工看模板、拆模申请、模板拆除、梁板结构二次支撑以及拆模后混凝土质量会诊。
1.2 模板设计制作1.2.1 柱模及墙体模板地下结构的柱模主要采用竹胶合板模板和槽钢柱箍，部分柱子可以采用可调截面柱用钢模板。
地下结构部分的墙体以600mm宽的中型模板为主，胶合板模板为辅。
本工程主体结构墙体采用组拼式全钢大模板，平模—小角模型式。
电梯井不使用筒模。
施工缝处采取保留模板的方法。
每块大模板的重量控制在1.8T以内，以便于吊装。
1.2.2 门窗洞口模板门窗洞口模板采用板角组合式。
在门窗洞口的各面做条形板模（木模），贴混凝土面用竹胶合板。
板模与角模连接处做成企口。
支模时调整角模上所焊螺栓使板模就位，然后做好横竖支撑。
外窗洞口上做好滴水线，下口作出泛水并留出内窗台板的厚度。
内门门口做成子口。
1.2.3 梁模板梁模板的底模使用木模，贴混凝土面用竹胶合板，侧模使用竹胶合板模板。
横楞间距不大于250mm，侧模间的拉接固定也要做好。
1.2.4 楼板模板楼板底模使用竹胶合板模板，龙骨与支撑的布置设计要合理，XXX骨用50×100方木平放，间距250mm，大龙骨用100×100方木，间距750-1200.为了使楼板与墙体交界处的阴角清爽美观，可以使用刨光的60×40木边条，木边条有裁口，可将竹胶合板嵌入。
阴角三面交角处可使用三交角铁板。
1.2.5 楼梯模板楼梯模板使用木模，尽量设计成整支整拆型式，以增加周转次数。
大模板工程施工方案
大模板工程施工方案〔和润新城·润园二期11#楼〕编制人：_____________职务〔职称〕____________ 审核人：_____________职务〔职称〕____________ 审批人：_____________职务〔职称〕____________大模板工程施工方案一、.编制依据1.施工图纸2.施工规范、规程3.浇筑时砼对模板产生的最大侧压力4.相关的技术规定及技术标准二、工程概况1.工程名称:：和润新城·润园二期11#楼2.建筑层数 : 地下1层地上28层三、配置方案一〕配套大模板及其它材料1、本工程配套大模板包括板面结构、支撑系统和操作平台及附件等，由专业生产厂家加工制作，厂家提供相关设计书及使用说明书，并按双方合同约定日期，按期及时运至施工现场，并派有关专业技术人员负责前期使用的现场模板调试装配的指导工作，并对模板在使用中负责全过程的售后服务工作，做到随叫随到，以确保配套模板使用的安全性，合理性。
2、模板施工采纳上下口齐平的施工方式，模板进行流水作业；本工程划分为3个流水段，配置第1段的模板及角模，分别向第2、3段进行流水施工。
3、模板配置：墙体模板选用东风86系列整体式全钢大模板结构设计。
模板面板选用，为保证大模板的刚度及满足施工墙面平坦度选用δ=6mm原平板，板拼装边通过大型铣机处理，拼缝严密，平直度好；边框、肋板采纳8#槽钢；大背楞采纳成对10#槽钢，横向通长且纵向设置三〔四〕道；纵向相应的三〔四〕排穿墙螺栓，横向间距不超过1200毫米。
外墙外侧模板支承系统由三角外挂架，平台板、安全护身栏和安全网等组成。
要求三角挂架必须保证足够的强度和刚度。
各杆件用2∠50×5mm焊接而成，要求三角钢架及钩头固定螺栓均要进行认真设计运算，依照施工需要外墙外挂三角架按一层外圈布置。
要求大模板的制作，要接口平坦、对缝严密、尺寸正确，穿墙螺栓孔位准确无误，现场安装时不得显现错位现象，且无现场开孔现象，要保证浇筑成型后的砼表面应平坦光滑、阴阳角应顺直且垂直，加工制作模板所用的各种材料及焊条，以及模板的几何尺寸必须符合设计要求，焊缝尺寸符合要求，不得有漏焊、夹渣、咬肉和开焊等现象，毛刺、焊渣要清理洁净，防锈漆要涂刷平均。

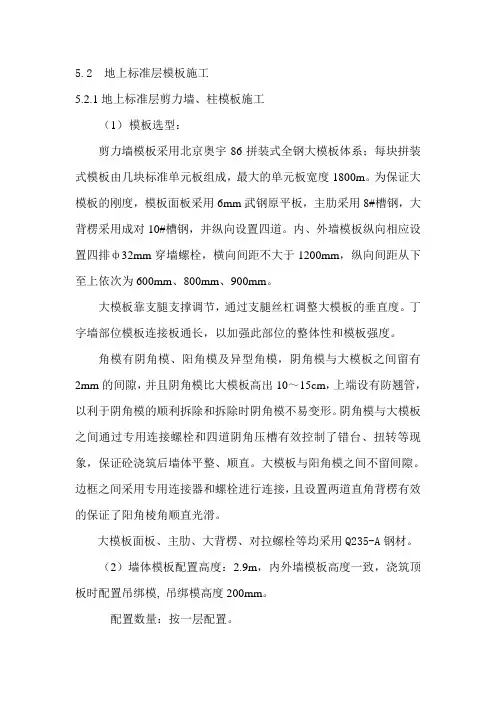

钢模模板施工方案
5.2 地上标准层模板施工5.2.1地上标准层剪力墙、柱模板施工（1）模板选型：剪力墙模板采用北京奥宇86拼装式全钢大模板体系；每块拼装式模板由几块标准单元板组成，最大的单元板宽度1800m。
为保证大模板的刚度，模板面板采用6mm武钢原平板，主肋采用8#槽钢，大背楞采用成对10#槽钢，并纵向设置四道。
内、外墙模板纵向相应设置四排ф32mm穿墙螺栓，横向间距不大于1200mm，纵向间距从下至上依次为600mm、800mm、900mm。
大模板靠支腿支撑调节，通过支腿丝杠调整大模板的垂直度。
丁字墙部位模板连接板通长，以加强此部位的整体性和模板强度。
角模有阴角模、阳角模及异型角模，阴角模与大模板之间留有2mm的间隙，并且阴角模比大模板高出10～15cm，上端设有防翘管，以利于阴角模的顺利拆除和拆除时阴角模不易变形。
阴角模与大模板之间通过专用连接螺栓和四道阴角压槽有效控制了错台、扭转等现象，保证砼浇筑后墙体平整、顺直。
大模板与阳角模之间不留间隙。
边框之间采用专用连接器和螺栓进行连接，且设置两道直角背楞有效的保证了阳角棱角顺直光滑。
大模板面板、主肋、大背楞、对拉螺栓等均采用Q235-A钢材。
（2）墙体模板配置高度：2.9m，内外墙模板高度一致，浇筑顶板时配置吊绑模, 吊绑模高度200mm。
配置数量：按一层配置。
（3）特殊部位的处理方法：洞口部位易发生错台，处理方法是：在洞口位置模板断开，配置梁下堵板和梁侧模，为方便流水和加强模板的整体性，利用大背楞连接为一整体，整体吊装。
墙体变截面的模板处理：采用贴条的方法，阴阳角模的尺寸固定，用50mm～300mm的小板做调节以满足工程需要。
(4) 支模阶段：①施工准备工作：首次使用前，按照配板图、模板配置明细表要求验查进场模板尺寸是否相符。
合理安装支腿及操作台支架，避免相邻模板支腿相撞。
在施工楼板绑扎钢筋中，应用Ф14钢筋，长度大于500mm，形状为L预埋在底板中作拉杆用（有支腿的大模板没有此工序），并与底板中的钢筋焊接在一起，预埋筋与墙、柱距离宜为墙、柱高的3/4和距离墙、柱模底口1.5米及0.5米处。
大钢模板方案
鼎正苑庆化小区1#楼模板施工方案审批：审核：编制：施工单位：西安鼎正建设有限公司编制时间：二○○六年四月十日目录第一章工程简介 (2)第二章地下室顶板 (3)第三章模板方案设计 (7)1 、工程概况 (7)2 、设计依据 (7)3 、模板结构 (7)4 、方案设计 (8)第四章模板施工 (12)1 、施工准备 (12)2 、模板安装 (12)3 、模板拆卸 (14)4 、模板保养 (15)第五章安全文明施工 (16)第六章检验质量标准 (17)1 、制作质量标准 (17)2 、安装质量标准 (18)第七章常见质量问题与防治措施 (19)第八章大模板计算 (20)鼎正苑庆化小区1#楼模板工程施工方案第一章工程简介1.1工程概况鼎正苑庆化小区1#高层商住楼位于西安市泾河工业园开发区庆化小区内，北临泾渭东路，东临米家崖商贸市场，西临泾渭二路，建设单位是鼎正集团陕西省路易实业有限公司，由西安晨光建筑设计研究院设计。
本工程由四个单元组成，均为地下一层，地上十九层，建筑面积为41920.80㎡（地上：37895.8㎡，地下：4025㎡），建筑规模：283户。
楼内交通每单元布置踏步梯、电梯。
建筑物总高度为：65.3m，一层为：2.9m，夹层1为：1.65m，夹层2为：1.25m，2～17层层高为：2.9m，18层为3m，18层跃层（大屋面）2.9m，电梯机房：3.7m，水箱间为：3m。
地下结构：地下室剪力墙外墙厚度300㎜，内墙厚度为250㎜，地下室底板厚：500～1200㎜，顶板厚：200㎜，主楼基础梁分别为：500×1200㎜，600×1200㎜，700×1200㎜，750×1200㎜，附楼基础梁为：700×1000㎜。
地上结构：内外剪力墙厚度为：250㎜、200㎜，梁高为400～700㎜不等，梁宽均同墙厚。
现浇板厚100～140㎜不等。
1.2施工部署庆化小区1#楼工程，砼现场搅拌，安装两台J500强制式搅拌机，自动上料机一台，输送泵二台，布料机二台。
全钢模板施工方案
全钢模板施工方案篇一：钢模板施工方案1 工程概况2.1招标文件及相关技术资料； 2.2混凝土最大侧压力按60KN/m2考虑； 2.3采用天元伟业模板体系； 3 模板设计方案 3.1流水段的划分：本工程结构施工采用流水施工工艺。
流水段的合理划分是保证工程进度和施工质量以及高效进行现场施工组织管理的前提条件，通过合理的流水段划分，能够确保劳动力及各工种（钢筋工、混凝土、模板、架子工）的不间断流水作业，材料（钢筋、混凝土、模板、架料）的合理流水供应，机械设备（塔吊）的高效使用。
模板采用合理的设计方式，减少塔吊的吊次，提高了塔吊的周转率，减少模板拼缝，提高施工质量，从而加快工程进度。
施工程序和分段施工走向：根据工程特点，大致以14轴为界，划分为1-14轴（1区域）和14-24轴（2区域）两个区域；先施工1区域，后施工2区域；墙柱和梁板分开浇筑，先浇筑墙柱、后浇筑梁板。
具体位置详见附件梁模与大板组拼图和下图现浇板施工缝留设位置图。
本工程划分为2个流水段，模板配置1段，向2段流水使用；墙厚变化所设计的变截面更换角模，异型角模、堵板及梁底模，流水不足增配。
现浇板施工缝留设位置图如下：第 1 页共 16 页现浇板施工缝处理：当1区域施工完毕后，将施工缝处的垃圾清理干净，并在浇筑2区域混凝土时，必须浇水进行湿润，对有个别光面的地方必须进行打斩处理。
3.2 模板及角模配置原则：按标准层配置模板，非标层由施工方增配。
3.3大模板简介墙模板选用TY-86系列清水砼模板，该定型大钢模板体系的优点有： A：定型模板可适用于各种功能不同的建筑或构筑物，通用性强； B：钢框结构合理，模板钢度大，周转次数多；C：模板幅面大，减少塔吊吊次及工人操作时间；D：混凝土墙面成型后缝隙少、外观光滑、平整，表观效果好； E：满足清水砼施工要求，省去二次抹灰，缩短工期，综合经济效益好。
第 2 页共 16 页垫片吊环纵肋([8#)模板背楞([10#)3.4 模板高度本工程层高为3.000m，模板配置高度为2920mm. 内外墙模板下口齐平，便于外墙阳台处模板流水使用。
钢模板施工方案
钢模板施工方案1。
标准层框架剪力墙模板标准层剪力墙模板采用定制组合钢制大模板，包括平模、角模、操作平台、护身栏、外挂架以及配套连接件和支撑结构等。
为达到清水混凝土墙体的外观效果，本工程采用86系列整体式全钢大模板。
大模板所使用的钢材型材要求面板为δ=6mm平板；主肋为［8#(80×8）槽钢；次肋和边肋为-6×80扁钢。
背楞为2×［10＃(100×8）的成对槽钢，纵向共设置3道。
内、外墙模板纵向与背楞配合相应设置3排对拉螺栓,横向间距不大于1000mm。
大模板单榀重量满足现场起吊能力要求.2 .大模板安装:2.1 大模板安装顺序：先内墙再外墙、先横墙再纵墙、先角模再大模。
2。
2 按施工顺序将一个流水段的正负号模板用塔吊按顺序吊至安装位置初步就位，用撬棍按墙位置线调整模板位置,对称调整模板的一对地脚螺栓,用靠尺测垂直标高，使模板的垂直度、水平度、标高符合设计要求，立即拧紧螺栓.2。
3 大模板就位时，必须按编号进行。
临时就位时,大模板必须倾斜立在位置上，将调整螺栓旋至最低位置，以保证在6级风力作用下模板不倾倒。
2.4 外模板最后进行安装，安装前必须挂好三角外挂架并装好安全网。
2.5 施工缝处大模板安装前应绑好密目钢板网或多层板堵好，防止砼外流。
2。
6 大模板安装完后，检查角模与墙模、模板与楼板、楼梯间墙面间隙必须严密，防止有漏浆、错台现象，检查每道墙上口是否平直，办完模板工程预检验收后,方准浇筑砼。
3。
柱子模板安装3。
1 施工程序：弹柱位置线→抹找平层→安装柱模板→安柱箍→安拉杆或斜撑→办理予检3。
2 安装工艺1)柱钢筋绑扎完毕，水电管线及预埋件已安装，绑好钢筋保护层垫块，并办完隐检手续。
2）弹好柱控制线,按标高抹好水泥湛沙浆找平层，按位置线做好定位墩台,以便保证柱轴线边线与标高准确，或者按照放线位置,在柱四边离地5～8cm处的主筋上焊接支杆，从四面顶住模板以防止位移.3)柱模板安装：如是通排柱,先装两端柱，经校正、固定，拉通线校正中间各柱。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
全钢大模板专项施工方案2014年4月日专项施工方案审批表工程名称方案名称全钢大模板专项施工方案施工单位****有限公司技术负责人***项目经理项目技术负责人编制人专业技术职称工程师施工单位项目经理意见：签字（盖章）：年月日技术部门审核意见：签字（盖章）：年月日安全部门审核意见：签字（盖章）：年月日技术负责人审批意见：签字（盖章）：年月日监理单位监理工程师审核意见：签字（盖章）：年月日总监审批意见：签字（盖章）：年月日目录目录1.工程概况 (4)2.编制依据 (5)3.大模板方案的设计原则 (5)4.模板工程设计方案 (5)5.大模板简介 (5)6．大模板施工 (14)7.大模板质量控制及保证措施 (16)8.安全技术措施 (18)9．大模板的安装与拆除安全措施 (19)1.工程概况业主：****房地产开发有限公司设计院：****设计研究院工程监理：****工程建设监理有限公司本工程总建筑面积71985.88 m2，包括 B-20#~22#、B-34#~37#住宅楼， B-39# 燃气调压站， B-40# 地下车库。
楼号建筑类别层数住宅建筑面积（m2) 总建筑面积（m2)B-20 住宅18 6189.88 6189.88 B-21 住宅18 6189.88 6189.88 B-22 住宅18 6189.88 6189.88 B-34 住宅29 11656.34 11656.34 B-35 住宅30 12057.56 12057.56 B-36 住宅27 10852.32 10852.32 B-37 住宅27 10852.32 10852.32 B-39 燃气调压站 1 50 50 B40-3 车库-1 13294.67 13294.67 合计77332.85 77332.85一级，地下室防水等级：二级。
2.编制依据2.1.经审核的工程施工图纸及相关技术资料2.2.建筑工程大模板技术规程（JGJ74-2003）2.3.建筑施工模板安全技术规范（JGJ162-2008)2.4.清水混凝土结构的施工规范。
2.5.浇筑时混凝土对大模板产生的最大侧压力60KN/m2.2.6.采用厂商（86）系列全钢大模板。
3.大模板方案的设计原则3.1.在保证施工安全和砼质量的前提下，满足强度、刚度的要求。
3.2.结构合理，选材恰当，尽量做到一次性投资少、周转率高。
3.3.构造简单，制作、装拆灵活，模板组合方便，确保堆放、组装、拆模时的方便和自身稳定。
3.4.模板拼缝严密，规格尺寸准确，多标准，多通用，最大限度的满足施工中的实际需要，达到适用、经济、合理、安全。
4.模板工程设计方案4.1.模板配置范围本工程大模板配置范围：20#---22#楼一层至顶层配置两套模板，34#、35#楼一层至顶层配置一套模板，36#、37#楼一层至顶层配置一套模板，模板按标准层配置，墙体变截面、变墙体时增配角模及堵板。
4.2.施工区流水段的划分本工程结构施工采用流水施工工艺。
流水段的合理划分是保证工程进度和施工质量以及高效进行现场组织管理的前提条件，通过合理的流水段划分，能够确保劳动力及各工种（钢筋工、混凝土、模板、架子工）的不间断流水作业，材料（钢筋、混凝土、模板、架料）的合理流水供应，机械设备（塔吊）的高效使用。
模板采用合理的设计方式，减少塔吊的吊次，提高了塔吊的周转率，减少模板拼缝，提高施工质量，从而加快工程进度。
4.3.模板配置模板及角模配置原则：模板及角模按1至18标准层配置。
模板及角模高度：标准层高为3000mm，内外墙模板等高，模板配置高度为2920mm，阴角模高度为3000mm，电梯井及楼梯间悬空模板下包80mm，高度为3000mm。
阳角模和异形角模高度同相邻的大模板。
针对本工程外墙周圈的结构特点，配置吊梆模的方法，其优点是避免了导墙的浇筑，解决了层与层之间的接茬漏浆问题，而且内外墙模板没有区别，可以互换使用，不仅降低了模板投入，而且提高了施工效率。
根据本工程的特点。
门窗洞口处大模板全部断开，配置梁模，梁模包括：梁侧模、梁下堵板。
配置梁模的方法可以有效保证门窗洞口的位置尺寸及浇筑效果。
外墙装饰沿，窗套、空调机板,(指不与顶板同一标高）采取后浇方式。
5.大模板简介根据施工技术需要及达到清水混凝土墙体效果，本工程采用86体系拼装式全钢大模板。
拼装式全钢大模板具有刚度大、拼缝少、板面平整度好等特点。
根据工程结构形式、大模板施工整体性的特点及开间进深尺寸确定模板规格，在塔吊起吊重量允许的条件下，模板尽量加工成大块，一般单面墙配备1～2块大钢模。
其优点有：A：拼装模板可适用于各种功能不同的建筑或构筑物，通用性强;B：钢框结构合理，模板钢度大，周转次数多；C：模板幅面大，减少塔吊吊次及工人操作时间；D：混凝土墙面成型后缝隙少，外观光滑、平整，表观效果好；E：满足清水混凝土施工要求，省去二次抹灰，缩短工期，综合经济效益好。
5.1.（ 86）系列整体全钢大模板拼装式86系列全钢大模板，每块拼装式模板由几块标准单元板组成。
为保证大模板的刚度，其模板面板采用6mm钢板，主肋采用80槽钢，边框采用经过硬化处理的80型特种异型材，大背楞采用成对10号槽钢，并纵向设置三道。
内外墙模板纵向相应设置三排穿墙螺栓，横向间距不大于1200mm.大模板边框孔为17*30椭圆形长孔，穿墙孔为直径32圆孔。
模板与模板、模板与角模间采用M16*40标准螺栓连接。
见附图：全钢大模板示意图5.2.角模角模有阴角模，阳角模及异形角模，阴角模与大模板之间留有2mm的间隙，并且阴角模比大模板高出一定距离，上端封板处高有防橇点。
以利于阴角模的顺利拆除时阴角模板面不易被橇变形。
(1)阴角模（单边边长≥150mm，≤300mm的阴角形式角模）阴角模与大模板之间通过专用连接螺栓和多道阴角压槽有效控制了错台，扭曲等现象保证混凝土墙体浇筑后平整、顺直。
(2) 阳角模与大模板之间平口采用焊接连接形成一体化，模板备楞采用纵向设置三道直角背楞有效保证了阳角棱角的顺直光滑。
(3) 异型角模（非阴阳角、三边角或有穿墙孔的角模）个别特殊部位将角模与小模板设计成一体；即“Z”、“W”、“L”等异形角模。
异形角模与大模板之间采用连接器和小背楞进行加固。
较大的异形角模设有穿墙栓加固。
5.3.丁字墙处理方案丁字墙部位的大模板的配置或是悬臂过大，或是配置一块堵板，它们都没有穿墙栓直接加固，这时除利用边框外的连接外，要另外采取加固措施，利用两边大模板的大背楞，用专用的小背楞卡66入大背楞再用穿墙栓拉住，使相邻的几块大板连成一个整体，有效的避免了此部位的涨模问题。
（具体见附图）背楞大模板阴角模砼体俯视图大模板阴角模小钩栓阴角压槽大模板模板背楞砼体阴角压槽丁字墙节点处理丁字墙支模示意图5.4.穿墙螺栓穿墙螺栓采用T30锥形螺栓，大头T30，小头Φ26，设置钢楔孔。
每套穿墙螺栓由螺杆、1个螺母、2块垫片和1个销片组成，穿墙螺栓丝扣长200mm 。
拆除时只需将销片先拆除，即可拆除螺栓，操作简单方便。
穿墙螺栓示意图5.5.门窗洞口本工程所有门窗洞口处均采用断开配置梁侧模、梁底模及梁下堵板，见附图：门窗洞口示意图5.6.电梯井模板与电梯井平台（1）电梯井内采用四块模板和四块角模组拼而成。
电梯井及楼梯间配置散板，悬空部位模板下包80mm；电梯井示意图5.7.楼梯踏步楼梯踏步按楼梯结构图纸尺寸按标准层配置1个楼梯间，支模时在楼梯钢筋绑扎完毕，楼梯底模支完，待墙体和休息平台浇筑好后，将踏步模置于休息平台上，用塔吊将楼梯踏步模吊装到已绑扎好的钢筋上，转动四个地脚螺栓将楼梯校正，方可浇筑混凝土。
待混凝土达到一定强度后，转动四个地腿螺栓，楼梯模脱开后开始拆模，利用塔吊吊走。
操作时注意防止楼梯模碰撞混凝土墙体。
楼梯踏步模板示意图5.8. 梁施工工艺部分梁由于梁高，钢筋直径大、锚固长度长，二次施工时难度大，故此部分梁为钢筋同墙体钢筋一同绑扎，混凝土与顶板一起浇筑（即先绑后浇），梁部位相应堵板与角模开豁：即钢筋与墙体钢筋同时绑，在浇筑完墙体后与顶板一起浇筑；部分框架梁为后绑后浇，即梁钢筋与顶板钢筋一起绑扎，一起浇筑，梁口处在施工墙体时预留梁豁。
见附图：梁先绑后浇示意图梁后绑后浇示意图5.9.外墙模板支设方案（1）.外墙使用小外挂架的施工工艺，小外挂架利用最上排穿墙孔穿入挂架螺栓，使小外挂架上孔固定在挂架螺栓上。
（2）.在下层墙体施工完毕且达到一定强度时，开始挂小外挂架。
布置小外挂架应严格按平面图上施工。
（3）.挂小外挂时先将挂架螺栓穿过小外挂架上挂架孔，圆头朝外，从墙外穿入墙内，调整好挂架水平位置；上挂架螺栓垫片，锁紧双母。
（4）.搭设顶板支撑系统（与小外挂架同时支），支顶板模板，绑顶板钢筋。
(5).小外挂架上支设木方，用木屑卡在小外挂架外挡板与木方处；楔紧木方，调整至合适位置、尺寸，木方上口与顶板上皮同一标高，加固；浇筑顶板。
(6).顶板施工完毕后施工上层墙体，不拆除木方，支上层模板时模板直接放置在木方上，小外挂架、木方起支撑作用。
(7).拆除时先拆除卡紧木方的木屑，使木方松动；拆除木方；然后将小外挂架螺母拆除，拆除时应妥善保管好螺母与垫片，最后拆除小外挂架。
(8).小外挂架的使用极大的方便了外墙大模板的支设，也使得施工顶板时传统顶板侧模不好加固且顶板与墙体易出现错台的弊病。
见附图：外墙模板支设和斜支撑及挑架示意图5.10. 斜支撑及挑架（1）.斜支撑位置距模板纵向边大于1200mm且不大于1500mm,安装2个支撑架。
（2）.挑架位置间距不大于1800mm，且距模板纵向边900mm～1200mm范围内的模板纵肋上。
（3）.安装挑架时螺母必须锁紧，谨防安全事故的发生。
（4）.挑架上的踏板要平稳且与操作平台固定牢靠；挑架应搭设好防护栏（其高度不低于1200mm），每块模板之间的防护栏及踏板留有一定的距离，便于拆装模板。
（5）.模板应面对面放置且留出人行、操作通道，间距为不小于600mm。
斜支撑调整到倾角700～800。
5.11.伸缩缝施工工艺伸缩缝处施工时，先施工第1段墙体，后施工第3段墙体，1、3段伸缩缝内均配置伸缩缝专用模板，伸缩缝专用模板为有背楞且背楞焊螺母，伸缩缝螺栓为双丝扣。
见附图：6．大模板施工6.1．施工准备（1）大模板及配件进入现场后，应按设计方案有关规范及设计图纸要求的质量标准进行二次验收，依现场施工总平面图，按规格、品种编号、分类，码放整齐，以备现场安装取用。
模板及配件码放场地应平整坚实，并应有排水设施。
模板堆放位置要靠近使用部位，并尽可能缩短塔吊的行程。
相邻码放区域间要留出通道，便于模板配件的安装。
（2）配件安装后，模板吊离码放区，对于安装支撑模板，可将模板吊至使用部位附近存放，然后清理板面及刷脱模剂。
