前翼子板总成的拆装与更换
3任务3 翼子板的拆卸、检修、安装及调整
任务3 翼子板的拆卸、检修、安装及调整
建议学时：1 学时
一
情境导入
二
学习目标
三
知识学习
四
制定计划
五
实施计划
七 六
评价与反馈 成果检查
教学步骤
2
情境导入
学习目标
知识学习
制定计划
实施计划
成果检查
评价与反馈
情境描述
某车在一次事故中翼子板受到 碰撞，经分析翼子板需要更换，现 用拆装工具对翼子板进行拆装，然 后换上新翼子板后把间隙调整到原 车标准。
基
施
本 技
步
能
骤
拓 展 知 识
学 习 小 结
自 我 评 估
情境导入
学习目标
知识学习
制定计划
实施计划
成果检查
评价与反馈
基
本
知 识
实
37.用一手扶住大灯总成，并将大灯总成连接器插入相应端口。 提示：
基
施
（1）连接器插件只能插入相应端口内，不能插错。
本 技
步
（2）连接器安装到位时，能听到卡扣“嗒”的响声。
能
骤
拓
展
知
识
学 习 小 结
自 我 评 估
情境导入
学习目标
知识学习
制定计划
实施计划Biblioteka 成果检查评价与反馈
基
本
知 识
实
38.使用¢10mm套筒、接杆、棘轮扳手，拧紧3颗前大灯总成固定螺栓。 提示：
基
施
（1）拧紧螺栓时，要使套筒与螺栓保持垂直，防止螺栓在拧松时偏斜，
本 技 能
报废机动车拆解技术操作规范
报废机动车拆解技术操作规范一、拆除汽车上的玻璃1、前挡风玻璃的拆除：（1）用螺丝刀拆除雨刷器臂。
（2）一人用玻璃吸盘在驾驶室内吸住挡风玻璃。
（3）另一人用气动割刀沿挡风玻璃四周将玻璃胶全部割除。
（4）拆除驾驶室内玻璃上的反光镜。
（5）在驾驶室内用割刀沿挡风玻璃下方割除玻璃胶。
（6）取下玻璃。
2、车窗玻璃的拆除：（1）拆除掉车窗玻璃内密封条。
（2）用套筒、接杆、棘轮扳手拆下螺丝和车门内饰板支架。
（3）用一字螺丝刀断开电动升降插接器。
（4）用铲刀将丁基胶带割开，使门的检修孔盖与车门内板分离。
（5）将锁止遥控拉索、内侧锁止拉索和升降器开光总成插接器从检修孔盖中拔出。
（6）用套筒、接杆、棘轮扳手拆下车窗玻璃的两个固定螺栓，然后从门框中取出玻璃。
二、拆除转向锁总成1、用17套筒松开车轮锁紧螺母、转向横拉杆球头销螺母。
2、用17梅花扳手断开球头销的连接处。
3、撬开方向盘的喇叭开关。
4、用22号套筒松开并拆下方向盘固定螺母、拔开点火开关及转向等线速插头。
5、用内6方松开并拆下转向柱固定螺杆，脱开转向柱与转向器连接处。
6、取下转向锁总成。
三、拆除倒车雷达1、首先用螺丝刀拆除安装在底盘尾部的螺丝，将后保险杠拆除掉。
2、然后找到倒车雷达探头，并从保险杠内侧向外用力推就可以推出倒车雷达了（切记不要硬拽）。
3、剪下倒车雷达的线头和电线。
四、辅助电器拆解1、刮水器及清洗装置拆解（1）刮水器橡胶条拆解用鲤鱼钳把刮水橡胶条被封住的一侧的两块钢片钳在一起，从上面的夹子里取出，并把橡胶条连同钢片从刮水片其余的几个夹子里拉出。
（2）刮水器电机及其相应杆件拆解打开防护罩，拆下雨刷臂。
旋下电机固定螺母，旋下连杆连接螺母，即可拆下刮水器电机及其相应杆件。
（3）清洗装置拆解打开发动机舱盖，拆下隔音棉，可以看到喷嘴及连接软管，从发动机舱盖正面用手轻压喷嘴，即可拆下喷嘴。
拆下软管固定卡，即可拿下连接软管。
拆下贮液罐固定螺栓，拆下连接软管，可以从汽车底部拿出贮液罐。
《汽车结构与拆装》(龙超)887-8资源包 项目五 车身及附属装置的结构与拆装
图5-16 汽车座椅
理论知识讲解（三、车窗与门锁）
汽车车窗与门锁如图5-17所示。 门锁系统由门锁电控单元、门锁总成和 门锁开关组成。门锁系统并不是简单的通过 机械操作锁定或解锁车门，而是按照门锁开 关和钥匙的操作，根据电控单元的指令控制 门锁电动机。门锁系统有钥匙遗忘保护功能、 两步开锁功能和安全功能，不同门锁系统具 备的功能随车型或配置的变化而有所不同。
（一）车门的安装与调整 车门的安装按照与拆卸步骤相反的顺序进行操作，调整车门的主要步骤如下。 （1）拧松车身侧铰链螺栓，分别按照图5-10和图5-11中箭头的方向调整好前车门 与后车门的位置，再拧紧车身侧铰链螺栓。 （2）拧松车门侧铰链螺栓，分别按照图5-12和图5-13中箭头的方向调整好前车门 与后车门的位置，再拧紧车门侧铰链螺栓。 （3）调整门锁闩眼。如图5-14所示。 （二）发动机罩的装配 发动机罩的装配按照与拆卸步骤相反的顺序进行操作。 （三）前后保险杠的装配 前后保险杠的装配按照与拆卸步骤相反的顺序进行操作。
当汽车以大于20 km/h的速度发生碰撞时，安全气囊就会自动充气弹开，瞬时在 驾驶员和方向盘之间充起一个很大的气囊，配合安全带和头枕，减轻驾驶员头部及胸部 的伤害。安全气囊主要由气体发生器、防护盖、气囊、约束件、溢气孔等组成。
理论知识讲解（五、安全防护装置）
图5-19 汽车安全带与安全气囊
任务实践演练（一、任务实践前的准备）
图5-17 汽车车窗与门锁
理论知识讲解（四、风窗刮水洗涤器及除霜装置）
风窗刮水器的作用是刮除风窗玻璃上的 雨水、雪、泥土及灰尘等污染物，以确保驾 驶员具有良好的视野，如图5-18所示。
风窗洗涤器主要由电动机、洗涤液泵、 洗涤液罐、喷嘴等组成。当风窗刮水器的工 作不能保证良好的视野时，可将洗涤液喷射 到车窗上，再用刮水器来清除脏物。
翼子板的拆装与调整(一)

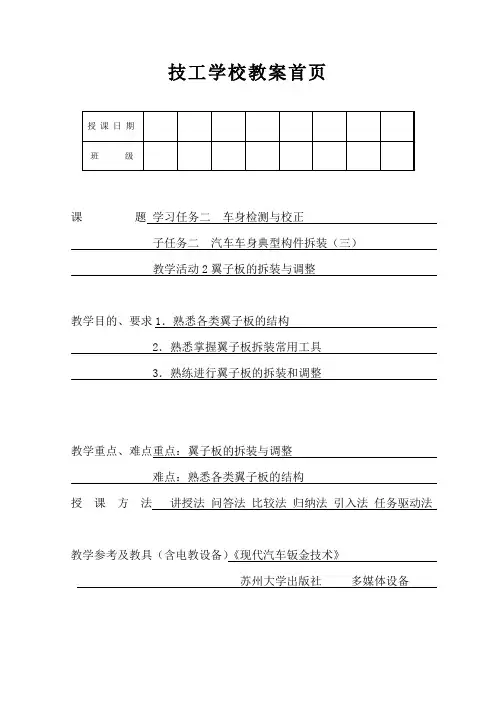

技工学校教案首页课题学习任务二车身检测与校正子任务二汽车车身典型构件拆装（三）教学活动2翼子板的拆装与调整教学目的、要求1．熟悉各类翼子板的结构2．熟悉掌握翼子板拆装常用工具3．熟练进行翼子板的拆装和调整教学重点、难点重点：翼子板的拆装与调整难点：熟悉各类翼子板的结构授课方法讲授法问答法比较法归纳法引入法任务驱动法教学参考及教具（含电教设备）《现代汽车钣金技术》苏州大学出版社多媒体设备授课执行情况及分析板书设计或授课提纲：第1 页讲授法10分钟5分钟问答法引入法5分钟组织教学1、点名，检查学生的工作服穿戴情况2、强调安全注意事项及上课的纪律①进入实习场地，禁止哄闹，私自离开座位；②上课期间一定要遵守课堂纪律，不做与教学活动无关的事情；③教学实习课堂上，未经许可，不允许私自挪动任何物件；④使用专用工量具时，注意轻拿轻放，设备放置必须平稳，防止掉落；⑤钣金修复前注意检查各安全事项，确保安全的情况下方可以正式操作，操作过程中一定要遵守安全操作规程，不得妨碍他人操作，注意保护自己和他人。
入门指导【1】复习提问1、汽车前部的组成部件有哪些？2、发动机盖的间隙与哪些部件有关？【2】新课引入由于汽车车身覆盖件经过长期的使用，产生锈蚀、车身的碰撞出现损坏，影响使用和美观性，就要对其进行修复，今天我们就来具体的学习如何对翼子板进行拆装与调整。
【3】新课内容教学活2翼子板的拆装与调整（三）学生小组长核对人数老师强调个别提问任务情境利用实例，激发学生兴趣任务描述知识准备第2 页10分钟讲授法讲授法10分钟讲授法10分钟一．基本认识1、翼子板的作用、结构分类和组成（1）、作用：在汽车行驶过程中，防止被车轮卷起的砂石、泥浆溅到车厢的底部，是车上的大型覆盖件之一（2）、结构分类：按照安装位置又分为前翼子板和后翼子板。
（3）、组成前翼子板大多用螺钉与车身壳体相连接，后端通过中间板和前围支柱相连接，前端和散热器框的延长部分及灯具架相连接，侧面与挡泥板连接。
汽车钣金维修技术第3章-车身结构及主要附件的拆装调整
形式特点
非承载式车身 车身与车架主要利用螺栓通过 弹簧、橡胶垫等减振材料挠 性连接 减振性能好，车架和车身之间 的减振材料能吸收大部分振 动和车架的扭转变形；安全 性好，在汽车碰撞时，坚固 的车架可确保车室内乘员的 安全；可以细化支柱，加大 风窗玻璃面积，改善视野； 工艺简单，车架与车身分开 制造，使整车装配有良好的 工艺性，易于改装和维修 整车质量增加，成本较高，油 耗增大；车身高度提高，使 上下车方便性受影响；生产 制造需要有大型压床和较高 的生产技术保证精度 高级轿车，货车、客车和越野 吉普车
• 通常有孔式结构、褶皱式结构、波纹管状 结构（也叫手风琴结构）等。
汽 车 上 的 吸 能 结 构
• 承载式车身按照发动机安装位置和驱动情况，可分 为：前置发动机前轮驱动(FF) 车身、前置发动机 后轮驱动(FR) 车身、中置发动机后轮驱动(MR)车 身、后置发动机后轮驱动(RR) 车身等几种。
承载式车身 各个结构件，如底板、骨架、内 外蒙皮、车顶等都是通过焊 接的方法连接起来，形成一 个整体刚性框架 利用高强度钢板，使整车质量轻， 制造成本低，油耗小；生产 工艺性好，适合现代化大生 产；结构紧凑，室内空间相 应增大；整车重心降低，在 平坦道路上行驶稳定性好； 安全性好，刚性车身结构和 吸能区的设计大提高了车室 内乘员的安全 振动与噪声容易直接传到乘客室； 车身维修时，不仅难度大， 而且须使用专门设备和特定 的检查与测量手段 中低档轿车和豪华客车
• 车门一般分为整体冲压型和焊接型两种。
没有焊点或焊 缝属于整体冲 压型车门
观察位置
车 门 类 型
有焊点或焊 缝属于焊接 型车门
• 轿车后车身即行李箱部分，车身纵梁由中间车身径 直向后延伸，到相当于后桥部位再形成拱形弯曲， 既保证了后车身的刚度，还能瞬时吸收部分冲击能 量，以其变形来实现对乘客室的有效保护。
汽车拆装实训指导书.【范本模板】
汽车拆装实训指导书(汽车运用运用与维修专业）目录第一节发动机拆卸 01 目的与要求 02 教具与工具 03 从车架上拆下发动机 0第二节曲柄连杆机构拆装 (1)1 注意事项 (1)2 结构简介 (1)3 拆装方法及步骤 (1)3。
1 气缸体曲轴箱组的拆卸 (1)3。
2 活塞连杆组的拆卸 (2)3。
3 曲轴飞轮组的拆卸 (2)3。
4 清洗各零部件 (2)3。
5 曲轴飞轮组的安装 (2)3.6 活塞连杆组的安装 (3)3。
7 气缸体曲轴箱组安装 (3)第三节配气机构拆装 (4)1 注意事项 (4)2 结构简介 (4)3 拆装方法及步骤 (4)3。
1 顶置气门式配气机构气门组的拆卸 (4)3.2 气门传动组的拆卸(凸轮轴下置或中置） (5)3。
3 清洗各零部件,熟悉各零部件的具体结构和装配关系. (5)3。
4 顶置气门式配气机构的安装 (5)第四节汽油泵与化油器的拆装 (6)1 注意事项 (6)2 化油器拆装方法及步骤 (6)2。
1 结构简介 (6)2.2 拆装方法及步骤 (6)2。
3 拆卸上体零件 (6)2.4 拆卸中体零件 (6)2。
5 拆卸下体零件 (7)2.6 装复化油器 (7)2.7 化油器的调整 (7)3 双腔分动式化油器拆装方法步骤 (8)3。
1 结构简介 (8)3。
2 拆装方法及步骤 (8)4 汽油泵拆装方法及步骤 (8)4.1 结构简介 (8)4.2 拆装方法及步骤 (8)第五节冷却系的拆装与检验 (10)1 注意事项 (10)2 结构简介 (10)3 拆装方法及步骤 (10)第六节离合器的拆装调整 01 实验目的 02 设备和实验用具 03 实验步骤 03.1 离合器的拆卸 03.2 离合器的装配 03.3 离合器的调整 (1)4 注意事项 (1)第七节变速器的拆装调整 (2)1 实验目的 (2)2 设备和实验用具 (2)3 实验步骤 (2)3。
1 变速器总成的分解 (2)3。
2 变速器输入轴总成的分解与组装 (3)3。
学习任务五：发动机舱盖的拆装与更换
车辆外观设计是车辆价值的一个直观体现，发动机舱盖作为整体外观的一个 重要组成部分，有着至关重要的作用，赏心悦目，体现整体汽车的概念。
4.辅助驾驶视觉
驾驶员在驾驶汽车过程中，前方视线和自然光的反射对驾驶员正确判断路面 和前方状况至关重要，通过发动机舱盖的外形可有效调整反射光线方向和形式， 从而降低光线对驾驶员的影响。
二、任 务 实 施
引导问题4：作业前的准备工作有哪些？
（8）安装前保险杠防护垫，如图5-3所示。
图5-3 安装前保险杠防护垫
二、任 务 实 施
引导问题5：如何规范地拆装发动机舱盖？ 1.拆卸发动机舱盖
（1）使用塑料卡扣拆卸器拆下发动机舱盖隔音垫塑料卡扣共10个，取下隔音垫， 如图5-4、图5-5所示。
职业教育改革创新示范教材
汽车车身及附属设备
易昌盛 高元伟 孟范辉 杨 猛
主
编
副主编
学习任务一 学习任务二 学习任务三 学习任务四
车身结构的认知 车身常用拆装工具的使用 前保险杠塑料装饰件的拆装与更换 前照灯的拆装与更换
学习任务五 学习任务六 学习任务七 学习任务八
发动机舱盖的拆装与更换 门锁机构的拆装与更换 电动玻璃升降器的拆装与更换 电动后视镜的拆装与更换
图5-4 拆卸发动机舱盖隔音垫塑料卡扣
图5-5 取下发动机舱盖隔音垫
二、任 务 实 施
引导问题5：如何规范地拆装发动机舱盖？ 1.拆卸发动机舱盖
（2）使用小规格一字螺丝刀撬开橡胶输液软管固定卡夹，拔出软管，如图5-6、图 5-7所示。
图5-6 撬开橡胶输液软管固定卡夹
图5-7 拔出输液软管
二、任 务 实 施
引导问题3：作业需要哪些工具、设备和材料？
任务1 车身前翼子板的拆装与调整
模块二 典型车身钣金件的拆装
一、翼子板的结构和组成 汽车翼子板可分为前翼子板和后翼子板，如图2-1-2所示。
模块二 典型车身钣金件的拆装
1.前翼子板 前翼子板大多用螺钉与车身壳体相连接，后端通过中间板
和前围支柱相连接，前端和散热器框的延长部分及灯具架相连 接，侧面与挡泥板连接。
2.后翼子板 后翼子板是车身后部侧面的外表，又称为后侧围板，是后部 车身两侧的大块板件，从后车门向后一直延伸到后保险杠位置， 构成后段车身的侧面。它与后侧围内板连接或后舱架连接（两 厢式），后翼子板通常以焊接方式固定，是后段车身中的重要 构件。后翼子板总成包容车轮，应具有防止水流飞溅的功能， 并与车轮不发生运动干涉。它的形状和四周边界取决于车身造 型，并与行李箱盖或后舱背门、后保险杠、后部灯具、车轮等 形状和位置有关。
相关实训
由于事故汽车左前部与其他车辆相撞，造成翼子板严重 变形，在更换之前，需先将前保险杠、大灯、挡泥板等一 一进行拆卸，再进行翼子板的拆卸修复。
一、拆下保险杠 首先准备好开口扳手和套筒扳手，拆下保险杠骨架的固 定螺栓和螺母，然后两人配合取下保险杠，如图2-1-8所示。
模块二 典型车身钣金件的拆装
模块二 典型车身钣金件的拆装
任务1 车身前翼子板的拆装与调整
1.掌握车身翼子板的结构； 2.掌握汽车翼子板拆装的常用工具及其使用方法； 3.能够熟练进行车身翼子板的拆装和调整。
模块二 典型车身钣金件的拆装
如图2-1-1所示为一辆事故汽车，汽车左前部与其他 车辆相撞，造成左前翼子板严重变形，经4S店鉴定无法恢 复其强度及表面形状，车主要求更换汽车左前翼子板。
模块二 典型车身钣金件的拆装
四、拆装翼子板 在拆装前查看所修理车型翼子板与车身的连接螺母，正 确地选择不同的扳手、十字起等维修工具。
