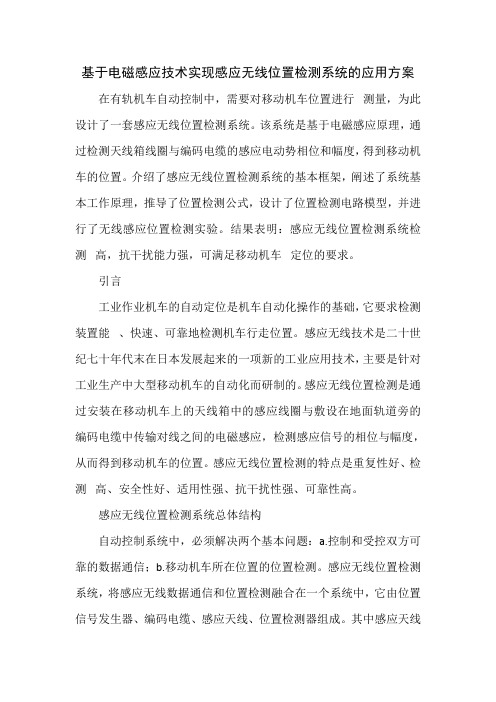

基于电磁感应技术实现感应无线位置检测系统的应用方案

基于电磁感应技术实现感应无线位置检测系统的应用方案在有轨机车自动控制中,需要对移动机车位置进行测量,为此设计了一套感应无线位置检测系统。
该系统是基于电磁感应原理,通过检测天线箱线圈与编码电缆的感应电动势相位和幅度,得到移动机车的位置。
介绍了感应无线位置检测系统的基本框架,阐述了系统基本工作原理,推导了位置检测公式,设计了位置检测电路模型,并进行了无线感应位置检测实验。
结果表明:感应无线位置检测系统检测高,抗干扰能力强,可满足移动机车定位的要求。
引言工业作业机车的自动定位是机车自动化操作的基础,它要求检测装置能、快速、可靠地检测机车行走位置。
感应无线技术是二十世纪七十年代末在日本发展起来的一项新的工业应用技术,主要是针对工业生产中大型移动机车的自动化而研制的。
感应无线位置检测是通过安装在移动机车上的天线箱中的感应线圈与敷设在地面轨道旁的编码电缆中传输对线之间的电磁感应,检测感应信号的相位与幅度,从而得到移动机车的位置。
感应无线位置检测的特点是重复性好、检测高、安全性好、适用性强、抗干扰性强、可靠性高。
感应无线位置检测系统总体结构自动控制系统中,必须解决两个基本问题:a.控制和受控双方可靠的数据通信;b.移动机车所在位置的位置检测。
感应无线位置检测系统,将感应无线数据通信和位置检测融合在一个系统中,它由位置信号发生器、编码电缆、感应天线、位置检测器组成。
其中感应天线箱安装在移动机车上随机车移动,且始终与编码电缆保持距离z;编码电缆部分由编码电缆、连接电缆、匹配阻抗构成。
感应无线位置检测系统框图如图1所示。
基于电磁感应技术实现感应无线位置检测系统的应用方案图1 感应无线位置检测系统框图感应无线位置检测方法研究检测一般位置检测(APD)原理:中控室地面局按一定顺序,分时向编码电缆中各检测位置传输对线发送载波信号,天线箱中的感应线圈作接收线圈,移动机车上的位置检测器检测接收线圈收到的载波信号,进而得到接收线圈的位置。
基于无线传感器网络的数据采集系统的设计与实现的开题报告

基于无线传感器网络的数据采集系统的设计与实现的开题报告一、选题背景和意义随着科技的不断发展和应用,传感器技术已经成为了物联网的重要组成部分。
无线传感器网络作用于及其广泛,在监测环境变化、健康监测、车联网等多个领域都有着重要的应用。
数据采集系统则是无线传感器网络不可或缺的组成部分。
对数据采集系统的研究探讨能够提升无线传感器网络的性能和稳定性、提高信息收集和传输的效率,加快数据分析和共享的速度,对于促进现代化信息技术的发展和普及,具有非常重要的意义。
二、研究内容本次研究主要针对无线传感器网络中的数据采集系统进行设计和实现,具体涉及以下内容:1. 无线传感器网络数据采集系统的概述:包括无线传感器网络技术的基本概念、传感器节点的性能与功能等方面的介绍。
2. 无线传感器网络数据采集系统的需求分析:分析数据采集系统的需求,并对数据采集系统中可能存在的问题进行初步探讨。
3. 无线传感器网络数据采集系统的设计:设计无线传感器网络数据采集系统的架构,确定系统工作流程,设计传感器节点的独特标识和数据采集协议,实现数据采集、压缩、存储、传输等功能。
4. 无线传感器网络数据采集系统的实现:利用无线传感器网络开源硬件平台和软件平台实现数据采集系统的功能,同时通过实验测试数据采集系统的稳定性和可靠性。
5. 结果分析和总结:根据实验结果和采集数据对数据采集系统进行进一步的分析和总结,升华出本次研究的成果和贡献。
三、研究难点及解决方案在进行无线传感器网络数据采集系统的设计和实现时,存在着一些难点和问题:1. 网络拓扑:如何设计合理的网络拓扑,避免信号干扰和数据丢失。
2. 传输协议:如何设计高效和安全的数据传输协议,保证数据的可靠性和安全性。
3. 数据存储和处理:如何实现大量数据的存储和处理,以便于后续的分析和利用。
4. 系统的稳定性和可靠性:如何保证数据采集系统的稳定性和可靠性。
针对以上问题,我们可以采用以下的解决方案:1. 网络拓扑方案应根据实际需求和环境特点进行适当调整,例如采用分簇的方式进行网格布局,减少传输距离和信号干扰。
基于磁阻传感器的无线车辆检测器的设计

De i n o r ls e c e d t c o a e n sg f wiee sv hil e e t r b s d o
是静 止的 , MR传感器均可检测到 由于 车辆干扰而 引起的 A
地磁场的变化。
采用合适的 A MR传感 器 和外 围 电路 , 以将 磁场 扰 可 动转换 为电压信 号 , 该信号通过无线方式传输到上位机 , 上 位 机接收到有效 数据后 , 对数 据进行 必要的 处理 , 然后 , 在 界面上显示出相应磁场的变化 。通过变化的曲线可以判断 是 否有车辆通过 、 车辆 的行驶方 向 、 车辆速度等信息 。
0 引 言 随着智能交通行业 的迅速发 展和现 实需要 , 辆交通 车
1 车辆检测原理 地球磁场在很广阔的区域 ( 大约几千米 ) 内是一定 的 ,
数据采集 已大范 围覆 盖停 车场 、 街道 和公 路 。借 助感应 线
其磁场强度为 ( . - . )×1 T2。大 的铁磁物体 , 05 0 6 0 _ 如一
8 2
传感器与微 系统 ( rnd cradMir yt eh o ge) Ta sue n c ss m T c nl i o e o s
21 0 1年 第 3 O卷 第 6期
基 于磁 阻传 感器 的 无 线 车 辆检 测 器 的 设 计
陈 强 ,陶海鹏 , 志 明 王
( 南京理工大学 机械工程学 院。 江苏 南京 2 0 9 ) 10 4 摘 要 :根据车辆经过会引起地磁场扰动这一现象 , 应用各 向异 性磁 阻传 感器并结合 ZgB e i e 技术 , 设计

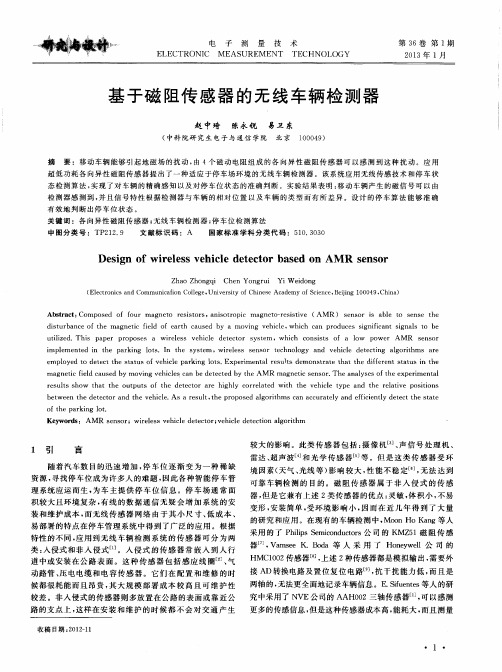

基于磁阻传感器的无线车辆检测器

摘 要 :移 动 车 辆 能 够 引 起 地 磁 场 的扰 动 , 由 4个 磁 动 电 阻 组 成 的 各 向 异 性 磁 阻 传 感 器 可 以感 测 到这 种 扰 动 。 应 用 超 低 功 耗 各 向异 性 磁 阻传 感 器 提 出 了一 种 适 应 于停 车 场 环 境 的无 线 车 辆 检 测 器 。该 系 统 应 用 无 线 传 感 技 术 和 停 车 状 态 检测算法 , 实 现 了 对 车 辆 的精 确 感 知 以 及 对 停 车 位 状 态 的 准 确 判 断 。实 验 结 果 表 明 : 移动车辆产生的磁信号可 以 由 检 测器感测到 , 并 且 信 号 特 性 根 据 检 测器 与 车 辆 的 相 对 位 置 以 及 车 辆 的 类 型 而 有 所 差 异 。设 计 的停 车 算 法 能 够 准 确
Ab s t r a c t : Co mp o s e d o f f o u r ma g n e t o r e s i s t o r s , a n i s o t r o p i c ma g n e t o — r e s i s t i v e( AM R ) s e n s o r i s a b l e t o s e n s e t h e d i s t u r b a n c e o f t h e ma g n e t i c f i e l d o f e a r t h c a u s e d b y a mo v i n g v e h i c l e , wh i c h c a n p r o d u c e s s i g n i f i c a n t s i g n a l s t o b e u t i l i z e d .Th i s p a p e r p r o p o s e s a wi r e l e s s v e h i c l e d e t e c t o r s y s t e m ,wh i c h c o n s i s t s o f a l o w p o we r AM R s e n s o r i mp l e me n t e d i n t h e p a r k i n g l o t s .I n t h e s y s t e m ,wi r e l e s s s e n s o r t e c h n o l o g y a n d v e h i c l e d e t e c t i n g a l g o r i t h ms a r e e mp l o y e d t o d e t e c t t h e s t a t u s o f v e h i c l e p a r k i n g l o t s . Ex p e r i me n t a l r e s u l t s d e mo n s t r a t e t h a t t h e d i f f e r e n t s t a t u s i n t h e ma g n e t i c f i e l d c a u s e d b y mo v i n g v e h i c l e s c a n b e d e t e c t e d b y t h e AMR ma g n e t i c s e n s o r . Th e a n a l y s e s o f t h e e x p e r i me n t a l r e s u l t s s h o w t h a t t h e o u t p u t s o f t h e d e t e c t o r a r e h i g h l y c o r r e l a t e d wi t h t h e v e h i c l e t y p e a n d t h e r e l a t i v e p o s i t i o n s
基于无线传感器网络的交通信息采集系统研究

龙源期刊网

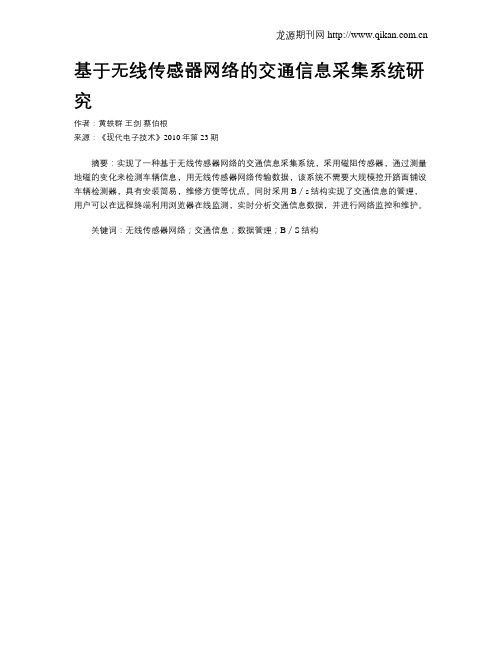

基于无线传感器网络的交通信息采集系统研究
作者:黄轶群王剑蔡伯根
来源:《现代电子技术》2010年第23期
摘要:实现了一种基于无线传感器网络的交通信息采集系统,采用磁阻传感器,通过测量地磁的变化来检测车辆信息,用无线传感器网络传输数据,该系统不需要大规模挖开路面铺设车辆检测器,具有安装简易,维修方便等优点。
同时采用B/s结构实现了交通信息的管理,用户可以在远程终端利用浏览器在线监测,实时分析交通信息数据,并进行网络监控和维护。
关键词:无线传感器网络;交通信息;数据管理;B/S结构。
基于无线磁阻传感器的智能交通灯控制系统
• 特色:本作品新颖的采用了磁阻传感器来检测车流量信息,比起以往
的大线圈,磁阻传感器体积小,易于安装,维护,保护路面。
• 市场竞争力:从行业的发展趋势看,基于无线磁阻传感器的车辆检测
系统,体积比较小比较稳定,易于安装维护,ARM磁阻传感器检测原理是 通过车辆经过时磁场变化来判断车辆信息的,所以此检测系统受环境 影响较小,当道路比较窄的时候,可以安装在路面之上,检测灵敏度比 感应线圈要好很多。具有较高的发展前景.
项目实现目标
•
• 本作品设计实现了车辆检测软件,利用基于磁阻传感 器的车辆检测器在实际道路上对多种车辆行驶状况(不同 车速、行驶方向)进行了大量现场测试,验证了算法的有 效性和硬件系统的可靠性。实验结果证明,基于磁阻传感 器的车辆检测系统能够达到较高的检测精度。
作品功能、特色、市场竞争力
• 功能:本作品主要磁场的分布在很广阔的区域内(大约几千米)是一定的,其磁场强 度大约为0.6高斯。一个铁磁性物体如汽车,无论是运动的,还是静止的, AMR传感器均可检到由于车辆干扰而引起的地磁场的变化。
项目研究背景
• 车辆检测技术是ITS研究的关键技术之一,通过车辆 检测获取准确的交通流量、车辆行驶速度等交通参数是实 施交通状况监控和进行交通管理的重要依据。传统的车辆 检测器存在不易安装和维修、检测精度受环境影响较大等 缺点,所以 研究一种检测精度高且方便安装和维护的车 辆检测器是很有必要的。因此,将无 线传感器网络和磁 阻传感器检测技术引入车辆检测系统的设计与实现是一个 有价 值的研究方向。
项目可行性分析
• 现实可行性: • 车辆检测传感器可以准确实时获得各种交通数据(包括车流量、 车速度、车辆密度、车头距离、占有率等),是智能交通系统 (ITS,Intelligent TrafficSystem)中最重要的交通数据采集设备之 一。针对道路上车辆检测存在的问题。结合国内外车辆检测器技术的 发展状况,使用ARM磁阻传感器,将单片机控制技术和短距离无线传 输技术引入到车辆传感器的设计中,从而有效地降低了设备安装的工 程量,开发出了适用性更强的车辆传感器。 • 技术可行性:
基于地磁检测的无线车辆信息采集系统的设计,电子制作
基于地磁检测的无线车辆信息采集系统的设计,电子制作,《电子制作》ﻭ:李坤李华文【摘要】本文结合地磁检测技术和物联网技术,设计了一种准确可靠的无线车辆信息采集系统,详细介绍了地磁式车辆检测的原理,介绍了车辆信息采集系统的组成。
该系统应用于智能领域,可实现信号灯的智能调节,将大大提高系统的运行效率。
【关键词】地磁检测;智能;无线车辆信息采集系统;物联网ﻭ1.引言ﻭ随着城市和汽车数量的迅猛增长,城市拥堵问题已经成为制约经济可持续的关键问题之一. ﻭ传统的分时段固定配时控制信号灯的方式已经不能满足人们日益增长的需求,为了有效缓解城市压力,提高效率,很多国家都在研究智能化的控制方案,即基于流量智能调节信号灯时间[1]。
因此,流量信息采集的准确与否就成为了智能系统成败的关键[2]。
鉴于此,本文将先进的地磁检测技术和物联网技术相结合设计了一种基于地磁检测的无线车辆信息采集系统。
ﻭ2.车辆信息采集系统组成地磁式无线车辆信息采集系统由车辆检测器、无线路由模块、区域控制器、接口适配器等组成,如图1所示。
车辆检测器具备弱磁检测功能和无线传输功能,通过弱磁传感器检测车辆经过时引起的磁场变化来是否有车辆经过,然后将车辆有无信息通过无线通信网络上传至区域控制器,区域控制器将**车道信息汇总后直接输出RS485信号或者经接口适配器转换成触点/TTL信号给信号机,信号机统计出**车道车流量和车道占有率,然后根据预设的算法智能地调节红绿灯时间。
对于较大路口或者通信质量较差路口还需要架设无线路由模块,对信号进行中继。
ﻭ3.车辆信息采集系统网络架构ZigBee协议是一种短距离、大容量无线网络通信技术协议,主要用于近距离无线连接,以多跳接力的方式实现无线通信.ZigBee协议建立在IEEE802。
15.4标准之上,支持点对点、星型、链状、树状以及网状等多种拓扑方式,它使用2。
4G全球免费无线频段(2.405~2.480G),传输速率约为250Kbps,传输距离约为100-2000米。
基于地磁传感器的交通流量无线检测技术研究
3, We design the whole software and hardware for the wireless sensor node and geomagnetic intelligent gateway module. The acquisition vehicle detector experimental data through the detection area, in-depth analysis of the vehicle detection signal is proposed based on the mean square deviation of vehicle detection algorithm based on adaptive threshold, by analyzing the experimental data, detection algorithm this paper designs the detection accuracy reached 99.4%. For speed detection, by using the method of double point velocity measurement, the experimental results show that the detection accuracy of 90%. this algorithm has high detection accuracy, leakage detection and low false detection rate, can detect the traffic information timely and accurately, provide timely and efficient traffic flow data for dynamic traffic light regulation.KEYWORDS:Intelligent transportation system; ZigBee wireless sensor network; Geomagnetic sensor; Vehicle detection目录第一章绪论 (1)1.1 课题的背景及意义 (1)1.2 车辆检测技术发展现状 (1)1.2.1 车辆检测技术简介 (1)1.2.2 车辆检测器的功能及分类 (1)1.2.3 磁阻车辆检测的研究现状 (5)1.3 本文的主要研究内容 (5)1.4 本章小结 (6)第二章无线地磁传感器的车辆检测原理 (7)2.1 地磁车辆检测原理 (7)2.2地磁传感器的检测原理及其特点 (8)2.3 基于地磁传感器的车辆信息检测 (10)2.3.1车辆存在检测 (10)2.3.2 车辆行驶方向检测 (11)2.3.3 车速检测 (12)2.3.4 车型识别 (13)2.4 ZigBee无线通信技术 (14)2.5 ZigBee协议栈分析 (15)2.5.1 IEEE802.15.4物理层(PHY) (16)2.5.2 IEEE802.15.4介质访问控制层(MAC) (17)2.5.3 Zigbee网络层(NWK) (18)2.5.4 ZigBee应用层(APL) (19)2.6 ZigBee网络 (19)2.6.1 三种节点类型 (19)2.6.2 IEEE802.15.4网络的拓扑结构 (20)2.7 本章小结 (21)第三章系统总体框架设计 (22)3.1 设计目标 (22)3.2 系统的总体方案设计 (23)3.3 系统方案各部分详细分析 (25)3.4 系统存在的问题及解决办法 (26)3.5 本章小结 (27)第四章硬件电路设计及实现 (28)4.1 系统总体硬件设计方案 (28)4.2 终端检测器硬件设计 (29)4.2.1 ZigBee处理器模块 (29)4.2.2 电源模块 (31)4.2.3 晶振模块 (33)4.2.4 RS232串行接口单元 (33)4.2.5 JTAG调试接口单元 (34)4.2.6 键盘单元 (34)4.2.7 ZigBee天线模块选择与设计 (35)4.2.8 地磁传感器模块 (36)4.3 路由器及协调器硬件设计 (37)4.4 智能网关的硬件设计 (37)4.4.1智能网关主控芯片的选型 (37)4.4.2 智能网关微处理器模块 (37)4.4.3按键模块 (37)4.4.4以太网接口模块 (38)4.4.5 SD卡接口模块 (39)4.5 本章小节 (40)第五章系统软件程序设计 (41)5.1 软件工具及开发环境简介 (41)5.2 软件设计思想及总体方案 (42)5.3 交通基础信息采集算法 (43)5.3.1车辆存在识别算法 (43)5.3.2车速检测算法 (45)5.3.3车型识别 (47)5.4 地磁传感器软件设计 (47)5.5 ZigBee模块的软件设计 (49)5.5.1 Z-Stack协议栈架构 (49)5.5.2 ZigBee无线传感网络软件设计 (50)5.5.3 协调器软件设计 (51)5.5.4 路由器和终端节点编程 (53)5.6 智能网关的软件设计 (54)5.6.1 硬件底层驱动 (55)5.6.2 FatFs文件系统 (55)5.6.3 UCOS-II多任务调度 (55)5.6.4 LWIP协议栈 (56)5.6.5 web网页的实现 (56)5.7 本章小结 (58)第六章系统测试与结果分析 (59)6.1 车辆探测试验及结果 (59)6.2 车速测量实验结果分析 (63)6.3 车型的识别 (63)6.4 智能网关的测试 (64)6.5 本章小结 (65)第七章总结与展望 (66)7.1 总结 (66)7.2 展望 (66)参考文献 (68)攻读硕士学位期间的学术活动及成果情况 (71)插图清单图1.1 感应线圈检测系统结构 (2)图1.2 超声波检测器测量框图 (3)图1.3 红外检测原理框图 (3)图1.4 视频检测系统 (4)图1.5 磁阻检测原理框图 (4)图2.1车辆对磁力线扭曲的影响 (7)图2.2 各向异性磁阻效应 (8)图2.3 磁阻传感器工作原理 (9)图2.4 AMR地磁传感器随磁场变化而变化的输出曲线 (9)图2.5 地磁传感器安放设置 (10)图2.6 汽车通过磁场强度的变化曲线 (11)图2.7 磁场强度随着车与传感器的距离的变化 (11)图2.8 车辆行驶方向的判断方法 (12)图2.9 ZigBee协议栈的完整内部结构 (15)图2.10 Zigbee协议栈各层框架描述 (16)图2.11 物理层结构模型 (16)图2.12 2.4GHz频段调制过程 (17)图2.13 MAC层的参考模型 (18)图2.14 网络层参考模型 (19)图2.15 ZigBee网络的三种组网方式 (20)图3.1 SCATS交通控制系统结构图 (22)图3.2 检测器使用示意图 (23)图3.3 系统总体结构图 (24)图3.4 系统设计方案示意图 (24)图4.1 系统总体硬件设计结构框图 (29)图4.2 CC2530功能模块结构示意图 (30)图4.3 CC2530芯片最小系统电路原理图 (31)图4.4 ER14505圆柱形锂亚电池组 (32)图4.5 电源电路原理图 (32)图4.6 晶振模块原理图 (33)图4.7 RS232串口单元电路原理图 (34)图4.8 JTAG调试接口单元电路原理图 (34)图4.9 按键原理图 (35)图4.10 ZigBee无线射频单元的电路原理图 (36)图4.11 地磁传感器模块原理图 (36)图4.12 五向按键模块原理图 (38)图4.13 以太网接口模块原理图 (39)图4.14 SD卡接口模块电路原理图 (40)图5.1 IAR集成开发环境 (41)图5.2 KEIL集成开发环境 (42)图5.3 系统总体软件设计结构框图 (43)图5.4 自适应阈值车辆识别算法流程图 (43)图5.5 自适应阈值检测算法的流程图 (45)图5.6 传感器放置示意图 (45)图5.7 双终端速度检测算法流程图 (46)图5.8 车辆检测器程序流程图 (48)图5.9 Z-Stack协议栈架构 (49)图5.10 Z-Stack协议栈流程图 (50)图5.11 Zigbee网状网络拓扑结构 (51)图5.12 协调器、路由及终端的组网流程 (54)图5.13 网关软件结构 (55)图5.14 LWIP数据处理框图 (56)图5.15 web登录页面 (57)图5.16 网页端查看SD卡内容 (57)图6.1 终端检测器埋设图 (59)图6.2 家用轿车通过检测终端 (60)图6.3 家用轿车扰动地磁场的均方差展示 (60)图6.4 水泥罐车通过检测终端 (61)图6.5 水泥罐车扰动地磁场的均方差展示 (61)图6.6 小货车通过检测终端 (62)图6.7 小货车扰动地磁场的均方差展示 (62)图6.8 txt文档中保存的数据包 (65)图6.9终端发送的数据包 (65)表格清单表2.1 几种无线通信技术的比较 (15)表4.1 几种电池的自放电率 (31)表6.1自适应阈值的车辆检测算法结果 (63)表6.2车速测量统计结果 (63)表6.3 车型识别分类统计 (64)表6.4数据帧格式 (64)第一章绪论第一章绪论1.1 课题的背景及意义与世界上其他国家相比,我国城市具有人口密集、路网密度低等特点。
WiST:磁阻式传感器设备构建的无线智能交通监测系统
m o trng y t m u i de ie o m a nio i s s e sng vcs f gne0一r ssj e e or t e itv s ns w hih n m e W i . S t m sm u a i n nd e t o t e po pr e c a d ST yse i l to a t ss n h s t ov s t t hi s s e ha t s y t m c n a de e t t s e d nd e t t c s he p e a l ng h o a e c e f v hil w ho e p e r n be w e n 0 s s e d a ge t e 4 km /h-8 km/h . 0
1 引 言
随着我 国机 动车保 有量 的 飞速增 长 , 越 来 越 多 的 城 市 开 始 面 对 严 峻 的 交 通 拥 堵 问 题 , 如 北 京 、 上 海 及 各 省 会 城 市 , 尤 其 能 频 繁 进 行 。 所 以 DB 应 该 根 据 数 据 库 使 A 用 情 况确 定 适 当 的 备 份 周 期 和 备 份 方 法 。 对 于 修 改 频 繁 的 学 生 管 理 信 息 系 统 数 据 库 而 言 , 可 以 多 采 用 增 量 备 份 , 这 样 可 以 减 少 系 统 资 源 消 耗 , 其 中 当 增 量 备 份 时 , 必 须 包 括 一 个 完 全 数 据 库 备 份 和 事 务 日 志 备 份 , 使 用 增 量 备 份 有 一 个 好 处 , 就 是 使 用 它 进 行 数 据 库 恢 复 , 可 以 减 少 数 据 库恢 复时间。 ( ) 统 安 全 设 计 2系 本 管 理 信 息 系 统 具 有 的 多 用 户 、 数 据 共 享 和 分 布 式 处 理 等 特 点 , 决 定 了 管 理 信 息 系统 的 安 全 性 设 计 是 一 个 复 杂 的 工 作 。 要 求 计 算 机 应 用 人 员 采 取 多 种 措 施 , 建 立 并 不 断 完 善 系 统 的 安 全 体 系 , 从 根 本 上 保 证系统的 安全。 操 作 系 统 级 的 安 全 是 应 用 系 统 最 基 本 也 是最 重 要 的安 全 保证 。 WI NDOW S NT 提 供 了 完 整 的 存取 控 制 , 内存 保 护 , 强制 登 陆等 安全 性 措 施 。利 用 WI NDOW S NT 提 供 的 安 全机 制 , 为每 个 使 用学 生管 理 信 息 系 统 的 用 户 设 置 登 录 NT 的 帐 号 和 相 应 权 限 , 阻 止 非 法 用 户 的 进 入 和 用 户 对 服 务 器 上 其 它 文 件 进 行 操 作 。 在 数 据 库 管 理 层 ,使 用 S S r e QL e y r提 供 的 安 全 管 理 机 制 , 先 根 据 应 用 系 统 各 功 能 模 块 对 数 据 库 操 作 的 不 同 , 建 立 具 有 不 同 权 限 的 组 , 然 后 为 每 个 用 户 建 立 帐 号 和 口 令 , 根 据 该 用 户 当 时 应 具 备 的 权 限 , 将 其 初 始 化 为 相 应 组的成 员。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
交通科技TRANSPORT SCIENCE AND TECHNOLOGY·94·《交通标准化》2011年第2期·总第237期TRANSPORT ST ANDARDIZA TION.2011, ISSUE 2(No.237)蒋 磊,王振翀,张 晨(中国矿业大学(北京)机电学院,北京 100083)摘要:针对传统的车辆检测方法容易对路面造成伤害、传感器易受周围环境的干扰等问题,通过融合无线通信、集成电路、传感器、计算机网络技术,可研究开发出一种无人值守且对道路没有损害的新型交通量数据采集系统。
关键词:磁阻传感器;交通量;实时监测中图分类号:U412.2 文献标识码:A 文章编号:1002-4786(2011)02-0094-03Wireless Traf fi c Data Collection System Based onMagnetoresistive SensorJIANG Lei ,WANG Zhen-chong ,ZHANG Chen(Beijing Electrical and Mechanical College in China University of Mining and Technology, Beijing 100083, China)Abstract :In order to solve the problem of the roads damaged by traditional method for vehicle detection and sensors interfered easy by the surrounding environment, a new lights-out traffic data collection system which can not damage the road may be researched with the integration of wireless communications, integrated circuits, computer network technology.Key words :magnetoresistive sensor ; traffic ; real-time monitoring基于磁阻传感器的无线交通量数据采集系统1 研究的重要性和紧迫性随着生活条件的不断改善,人们对于交通的依赖也越来越重,强大完善的公共交通系统是现代化社会发展的必要条件。
车辆给人类的生活带来了极大的方便,然而它的飞速发展也带来了许多问题。
由于人们对于交通的需求超过了现有交通系统的承受力,城市道路面临着日益拥挤的交通问题。
交通拥挤导致时间的延误、交通事故增多、燃油损耗上升、环境污染加剧,这些都将给社会造成巨大的经济损失。
而建造各种公路等物理设施的能力是有限的,所以建立智能化的交通管理系统是解决交通拥挤问题的必要和妥善的方法。
2 主要研究内容2.1 采集系统的发展现状采集交通量信息主要是检测车辆,将车辆的存在和运动状况转换成电信号输出。
根据这些特点,结合目前的成熟技术,在我国公路部门使用的交通情况、公路交通量自动采集仪器和设备,就其传感器的使用来说主要包括以下几类:光电传感器类、超声波传感类、压力称重传感类、激光类、视频式、无线电类。
近年来,随着高速公路和城市交通监控与管理系统的发展,车辆检测器已得到了广泛的运用,同时车辆检测器技术也随着传感器、通信、计算机和人工智能等技术的发展得到迅速提高。
传统的车辆检测方法容易对路面造成伤害,传感器易受周围环境的干扰。
本文研究了一种对公路不造成破坏,而且受环境影响小、测量结果准确、稳定性高且能无人值守的无线交通量数据采集系统。
无线交通量数据采集系统分为硬件和软件两大部分。
硬件包括GPRS 数传模块、磁阻传感器以及微控制器的选型、无线Modem 的功能设计、串口电路接口扩展;软件包括数据传输协议的制定、数据采集模块软件实现、利用SOCKET 进行TCP/IP 协议编程,最终实现数据的实时传输和在线监控。
·95·《交通标准化》2011年第2期·总第237期TRANSPORT ST ANDARDIZA TION.2011, ISSUE 2(No.237)2.2 磁阻传感器在车辆检测的应用一辆汽车可看作是多个双极性磁铁组成的模型,这些双极性磁铁具有北-南的极化方向,引起地球磁场的扰动。
这些扰动在汽车发动机和车轮处尤为明显,但也取决于在车辆内部、车顶或后备箱中有没有其他铁磁物质。
总之,其综合影响是对地球磁场磁力线的扭曲和畸变(如图1所示),这种扭曲也被称作车辆的硬铁影响或干扰。
利用磁干扰可以分辨不同类型的车辆,如轿车、面包车、卡车、大客车、拖车等。
当车辆靠近磁传感器,从旁边或上面驶过时,传感器将感测出车辆不同部位的所有不同的双极性磁矩,磁场的变化将描述出车辆非常详细的磁特征。
将一个三轴的AMR 磁场计安装在车道旁,可以提供车辆通过时带来的丰富的磁信号。
两种不同车辆从磁场计上方开过时,X、Y、Z 轴上的地磁场强度如图2所示。
三条曲线分别代表了X、Y、Z 的曲线地球磁场强度的变化,X 轴指向西、Y 轴指向南、Z 轴竖直向上。
曲线的开始点是传感器所在的地磁场值。
对于检测车辆的存在和方向,不需要象对车辆进行分类一样有如此详细的信息,也不需要在车道的路面上挖坑来埋入传感器。
推荐将传感器放置在路边,沿着被检测的车道,不需要在车道表面挖坑,通过对AMR 传感器进行简单的设置,即可以有效而可靠地检测车辆。
沿着向上方向的Z 轴磁场可用来检测车辆的存在,该曲线的特点是:当传感器与车辆平行时出现峰值。
对该曲线进行平滑处理后,可用来指示车辆的存在。
通过建立合适的阀值,可以滤掉旁边车道的车辆或远距离车辆带来的干扰信号。
AMR 磁传感器在1m 的路边检测距离范围内可以工作得很好。
通过观察磁场的变化,可以确定通过车辆的存在和方向。
这种检测方法的好处是不用在铺路时切割路面,传感器可以安装在铝制外壳中。
根据不同的检测车辆的要求,所需的磁场变化的程度和类型将决定传感器如何安放、距离有多远。
如果需要检测车辆速度和对车辆进行分类,则最好将传感器埋入路中,车辆从传感器上方驶过;如果需要检测车辆的存在和方向,则最好将传感器以较远距离安装在路边。
3 系统整体及硬件设计系统首先实时采集三轴磁阻传感器的信号,经过模数转换后将传感器输出的模拟量转换成数字量,由同步串行总线送入微处理器;微处理器接受传感器信号后,将其进行信号处理,并将信号以规定的格式存储到文件里,然后通过通信模块将数据传送出去。
系统采用了基于ARM920T 核心RISC 架构的Samsung S3C2410为微处理器,以及霍尼韦尔HMC2003三轴固态低磁混合电路磁阻传感器对车辆扰动地磁场进行检测;选用Simens 的MC35作为GPRS 通讯模块。
硬件结构如图3所示。
3.1 GPRS 通信终端与CPU 的连接与通信系统采用DCE-DTE 的方式连接MC35与S3C2410。
对于标准RS232中未使用的引脚,如果为输出引脚则浮空,如果为输入引脚则通过10K 欧姆电阻上拉。
IGT 引脚用于启动GPRS 引擎模块,为下降沿使能。
IGT 引脚与S3C2410通用端口相连,利用软件启动MC35。
3.2 磁阻传感器与CPU的连接与通信图1 铁质物体对地磁场的干扰forwardreverse传感器数据采集模块微处理器及外围接口GPRS通信模块HMC2003三轴磁阻传感器16位A/D 转换器ADS8343S3C2410RS232MC35SDRA M 电源管理图3 系统整体硬件框图图2 X、Y、Z 轴上的地磁场强度1 51 101 151 201 251-200-300-400-500-600E a r t h 'sF i e l d (m g a u s s )1 51 101 151 201 2511 51 101 151 201 2513002001000-100-200-50-150-250-350-450E a r t h 'sF i e l d (m g a u s s )E a r t h 'sF i e l d (m g a u s s )X-axisY-axisZ-axisTime(x 50mslc)Ferrous Object+Uniform Magnetic Field=Field Disturbance交通科技TRANSPORT SCIENCE AND TECHNOLOGY·96·《交通标准化》2011年第2期·总第237期TRANSPORT ST ANDARDIZA TION.2011, ISSUE 2(No.237)为了实现对磁阻传感器信号的采集,首先需要选择合适的A/D 器件或A/D 片,其次要了解该器件或芯片如何与微处理器相连并使用。
模数转换器的选择是本系统设计的关键,模数转换电路的精度直接决定了本系统的精度。
因此,要根据传感器的精度要求选择合适的A/D 转换器。
A/D 转换器的选择主要考虑以下几个因素:输入电压范围、分辨率、精度、转换时间、输入通道数、数字接口方式、成本、功耗等,其中最主要的依据是速度和精度。
分辨率是指模数转换器在转换中所能分辨的最小量,习惯上用转换结果的位数表示。
分辨率表示了A/D 转换器对输入模拟信号数字化后的精细程度。
不作量程切换时,由输入模拟信号的动态范围和要求分辨的最小输入可计算所需要的ADC 分辨率,即:对于本系统根据:即可得到磁阻传感器ADC 的位数为16。
HMC2003有Xout、Yout、Zout 三个输出引脚,分别对应传感器所在位置的X 轴、Y 轴、Z 轴上的磁场强度。
三个引脚输出0~5V 的电压(2.5V 代表磁场强度为0),因此可以直接将信号输出到A/D 器件。
根据以上分析进行综合考虑,本设计选用了TI 公司的ADS8343作为A/D 转换器。
3.3 软件设计系统主要承担着数据采集、数据存储和数据传输三个任务,因此应用程序也分为三个模块。
应用程序可以没有操作系统直接在芯片上运行,但是为了合理地调度多任务,利用系统资源选择Linux 作为操作系统开发平台,可保证程序执行的实时性和可靠性。
3.3.1 数据采集模块其系统流程图如图4所示。
用户首先使用open 函数打开A/D 设备,A/D 打开后就会获得全局唯一的描述符,在以后的操作中即可使用这个操作符直接对A/D 设备进行操作。
然后通过ioctl 函数设置A/D 的采样时间,A/D 设置好以后,即可通过read 函数得到采样值。
