油库设计与理自学要求
油库设计与管理——教学基本要求
《油库设计与管理》课程教学基本要求编者：XXX《例题与习题》第一章油库概述一、复习思考题1．油库的定义及其任务是什么?2．从管理体制，储油方式，运输方式三个方面将油库分为哪几种类型?它们各自的特点和业务性质有什么不同?3．油库为什么要分级和分区?具体是怎样划分的?4．油库容量是怎样确定的?选用油罐时应该注意些什么?5．什么叫周转系效?6．什么叫油罐的利用系数，名义容量，储存容量，作业容量?二、习题1．巳知某分配油库各种油晶的计划年销量如表一所示．试确定该油库散装油品容量和各油品所需的油罐规格及个数。
假设溶剂汽油，车用汽油，煤油、轻柴油取周转系数K=8，油罐利用系数习η=0.95；变压器油，机械油，汽油机油、柴油机油取K=4，η=0.85。
(提示：油罐选用可参考教材中拱顶油罐系列)。
第二章油品储运系统工艺设计与管理一、复习思考题1. 轻油装卸系统由哪几部分组成?各部分的功能是什么、有哪些设备?2．粘油装卸系统与轻油装卸系统有什么不同?3．铁路油罐车装卸方法有哪几种?各有什么特点?适用于什么情况下?4. 布置铁路装卸作业线有哪些要求?5．铁路作业线长度如何计算?6．铁路装卸油系统中，鹤管与集油管的连接方式有哪几种?输油管与集油管怎样连接?真空管与鹤管、输油管怎样连接?7．铁路车位数怎样确定?8．铁路装卸油鹤管数的确定，除了与车位数有关外，是否还与鹤管布置方式有关?9．公路发油设施有哪些?发油台有哪几种型式?10．简述汽车油罐车灌装的方法及流程．11. 公路发油鹤管数如何确定?12．什么叫油轮，油驳?13．油码头的种类有哪些?14．简述建造油码头的港湾或河域必须满足哪些条件?15．什么叫油库的工艺流程及工艺流程图?16．对于油库的工艺流程应满足什么样的要求?17．库区管网有哪几种布置方式? 各有何特点?其中最常用的布置方式是什么?18．油品为什么要进行分组? 分组的主要原则是什么?19．油库中经常用什么方法确定输油管线的直径?20．油库中常用的泵有哪几种? 各自的特点是什么?21．离心泵的选用一般要经过哪几个步骤?22．什么是离心泵的汽蚀?23．离心泵不发生汽蚀的条件是什么?24．如何根据泵样本上提供的泵的允许汽蚀余量或允许吸上真空度来确定油库泵房中泵的安装高度?泵性能参数的换算问题应怎样考虑?25．怎样为泵选配原动机?26．怎样用图解法确定管路系统的工作点?27．图解法中如何碗定泵的流量、扬程?如何确定泵的排出口处的压力、泵的吸入口处的吸上真空度?如何确定各管段的流量?28．上卸系统中，吸入管路上某点的剩余压力的物理意义是什么?29．简述铁路上卸系统中汽阻的概念。
油库设计与管理
目录
01. 油库设计 02. 油库管理 03. 油库技术 04. 油库环保
1
选址要求
环境条件：远离 居民区、水源地 等敏感区域
经济性：土地成 本、建设成本等 因素综合考虑
交通便利：便于 运输和配送
发展潜力：考虑 未来扩建、升级 等需求
地质条件：稳定， 安全要求：符合
无地震、滑坡等 消防、环保等法
计量技术
计量方法：采用电子计量设备， 01 如流量计、液位计等
计量精度：根据油品特性和计量 02 要求，选择合适的计量精度
计量误差：考虑油品温度、压力 03 等因素对计量结果的影响
计量管理：建立完善的计量管理 04 制度，定期进行计量校准和维护
自动化技术
01 自动化控制系统：实现油库设 备的自动控制和监测
3
储油技术
01
储油罐：用于 储存原油、成 品油等，具有 耐腐蚀、耐高 压等特点
02
储油罐设计： 根据油品特性、 储存要求等因 素进行设计， 包括罐体结构、 材料选择等
03
储油罐管理： 包括日常检查、 维护、清洗等， 确保储油罐安 全、高效运行
04
储油罐安全： 包括防火、防 爆、防泄漏等 措施，确保储 油罐安全运行
4
库存安全：加强库存安全 管理，确保库存安全可靠
运输管理
01
运输方式：公路、铁路、水路、航空等多种方式
02
运输路线：合理规划运输路线，降低运输成本
03
运输安全：确保运输过程中的安全，防止事故发生
04
运输效率：提高运输效率，降低运输时间，提高油库运营效率
安全管理
01 建立完善的安全管理制度 02 定期进行安全检查和隐患排查 03 加强员工安全培训和教育 04 配备足够的安全设施和设备 05 建立应急预案和处理机制 06 加强与政府部门的沟通和协作

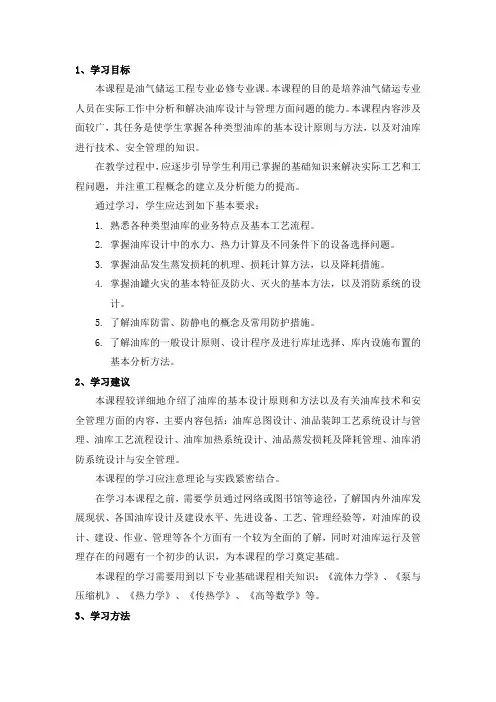

《油库设计与管理》学习指南
1、学习目标本课程是油气储运工程专业必修专业课。
本课程的目的是培养油气储运专业人员在实际工作中分析和解决油库设计与管理方面问题的能力。
本课程内容涉及面较广，其任务是使学生掌握各种类型油库的基本设计原则与方法，以及对油库进行技术、安全管理的知识。
在教学过程中，应逐步引导学生利用已掌握的基础知识来解决实际工艺和工程问题，并注重工程概念的建立及分析能力的提高。
通过学习，学生应达到如下基本要求：1.熟悉各种类型油库的业务特点及基本工艺流程。
2.掌握油库设计中的水力、热力计算及不同条件下的设备选择问题。
3.掌握油品发生蒸发损耗的机理、损耗计算方法，以及降耗措施。
4.掌握油罐火灾的基本特征及防火、灭火的基本方法，以及消防系统的设计。
5.了解油库防雷、防静电的概念及常用防护措施。
6.了解油库的一般设计原则、设计程序及进行库址选择、库内设施布置的基本分析方法。
2、学习建议本课程较详细地介绍了油库的基本设计原则和方法以及有关油库技术和安全管理方面的内容，主要内容包括：油库总图设计、油品装卸工艺系统设计与管理、油库工艺流程设计、油库加热系统设计、油品蒸发损耗及降耗管理、油库消防系统设计与安全管理。
本课程的学习应注意理论与实践紧密结合。
在学习本课程之前，需要学员通过网络或图书馆等途径，了解国内外油库发展现状、各国油库设计及建设水平、先进设备、工艺、管理经验等，对油库的设计、建设、作业、管理等各个方面有一个较为全面的了解，同时对油库运行及管理存在的问题有一个初步的认识，为本课程的学习奠定基础。
本课程的学习需要用到以下专业基础课程相关知识：《流体力学》、《泵与压缩机》、《热力学》、《传热学》、《高等数学》等。
3、学习方法本课程针对学生需求开发了丰富适用的立体化学习资源，如讲解视频、自学文本、模拟动画、教学录像、实景沙盘、设计案例、拓展知识、研究成果等。
学员可以充分利用这些教学资源开展自主学习。
本课程的理论学习根据每个教学单元设置了导言、讲解、自学、小结、自测等环节，讲、学、练、测单元内完成，随学随练，及时巩固。
第一章 油库设计与管理绪论
一、油库的选址过程
➢复勘
初勘报告经上级审议后，为了对有使用价值的库址进 行更全面的研究。进一步修订和充实总体布置方案，并对 某些重大问题的处理提出具体意见，以便在初勘的基础上 选出更为合适的库址，这时就要进行复勘工作。
复勘中一般应进行地形测量和地质勘探。设计单位应 根据设计方案提出地形测量和地质勘探的重点和要求。
一、油库的选址过程
➢定点
通过复勘，根据有关部门的指示，对总体布置方案再做 某些必要的修订，整理好各种技术资料，并对油库建设提 出意见，报请有关领导审批。领导同意建库的库址后，编 制油库建设项目建议书，报请有权审批的部门审核批准定 点，列入基本建设计划。
二、油库的选址原则
认真贯彻国家有关基本建设的各项方针政策，正确处理 选址中出现的各种矛盾，辩 证地分析水、电、交通、水文 地质、材料供应以及经营条件等各方面的相互关系，做到 技术先进，经济合理，生产安全，管理方便，节约能源。 必须贯彻执行节约用地的原则。选择库址时应尽量不占 或少占耕地，尽可能利用荒地及坏地。与当地主管部门配 合，在油库规划和建设中照顾到当地农业的发展。 建库地点应力求隐蔽，军用油库应处理好平时与战时的 关系，既要有利于平时使用，又要考虑到战时的隐蔽和安 全。 选择库址时要注意周围环境，符合城镇发展计划，贯彻 国家有关安全防火和环境保护的规定。
周转系数 设备利用率高，储油成 本低。
2、油库的容量
Vs
=
G
krh
Vs－油库设计容量，m3；
G－年周转额，kg；
r－油品的密度，kg/m3；
k－该种油品的周转系数；
h－油罐的利用系数，指油罐的储存容量
和名义容量之比。
（1）名义容量
它是油罐的理论容量，在 设计油罐时，是以名义容 量来选择油罐的高度和直 径的。我们平时称某 5000m3油罐或10000m3油 罐，该容量即为名义容量。
油库设计与管理(1)
油库设计与管理复习资料1.油库的作用：基地作用、纽带作用。
2.油库按管理体制和业务性质可划分为独立油库和企业附属油库。
3.油库总容量：是指油库的所有储罐公称容量和桶装油品设计存放量之和。
4.油库按业务要求分为：储油区、装卸区、辅助生产区、行政管理区。
5.周转系数：ρηK G V s = 储存天数：N G V s ρη365=(矿场）N G V s ρη330=(炼厂） 6.轻油装卸系统是由：输油系统、真空系统、放空系统三部分组成。
7.鹤管与集油管的连接方式有：专用单鹤管式、多用单鹤管式、双鹤管式。
8.铁路油罐车的装卸方法：上部卸油、下部卸油、自流装车、泵送装车。
9.铁路作业线长度确定：[][]1221+++=nl L L L10.油船的分类：油轮、油驳、储油船。
11.水路运输的特点：运载量大、能耗少、成本低、投资少。
12.油码头的分类：近岸式码头、栈桥式固定码头、外海油轮系泊码头。
13.油库管网布置形式：单管系统、双管系统、独立管道系统。
14.油库管路的水力计算目的：经济合理的选择管径和泵机组。
15.管路的补偿分为：自体补偿、曲管补偿、填料补偿器、波纹补偿器、金属软管补偿。
16.油库内管路有：地上敷设、管沟敷设、埋地敷设三种。
17.油品加热主要目的：降低粘度、提高流动性、降低摩阻、脱水和沉降杂质。
18.油品加热方法有：蒸汽直接加热法、蒸汽间接加热法、热水垫层加热法、热油循环加热法、电加热法。
19.疏水器的作用：排水阻气、提高蒸汽干度。
疏水器的类型：机械型、恒温型、热动力型。
20.管路热损失：qq a b =地上a=0.2-0.5 地下a=0.5-0.6 21.气相中油蒸气传质过程分为：分子扩散（浓度差引起）、热扩散（温差引起）、强迫对流（压力变化引起）。
22.油品蒸发损耗类型按损耗原因分类有：自然通风损耗、固定顶罐的静止储存损耗、收发作业的动液面损耗。
23.浮顶油罐的蒸发损耗分析：静止储存损耗、发油损耗。

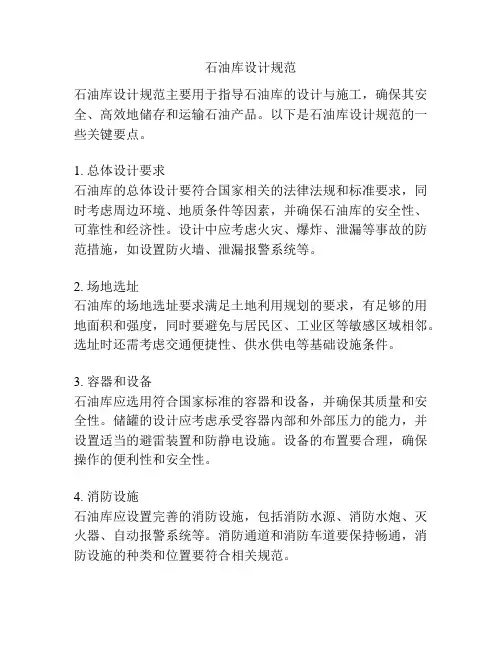

石油库设计规范
石油库设计规范石油库设计规范主要用于指导石油库的设计与施工，确保其安全、高效地储存和运输石油产品。
以下是石油库设计规范的一些关键要点。
1. 总体设计要求石油库的总体设计要符合国家相关的法律法规和标准要求，同时考虑周边环境、地质条件等因素，并确保石油库的安全性、可靠性和经济性。
设计中应考虑火灾、爆炸、泄漏等事故的防范措施，如设置防火墙、泄漏报警系统等。
2. 场地选址石油库的场地选址要求满足土地利用规划的要求，有足够的用地面积和强度，同时要避免与居民区、工业区等敏感区域相邻。
选址时还需考虑交通便捷性、供水供电等基础设施条件。
3. 容器和设备石油库应选用符合国家标准的容器和设备，并确保其质量和安全性。
储罐的设计应考虑承受容器內部和外部压力的能力，并设置适当的避雷装置和防静电设施。
设备的布置要合理，确保操作的便利性和安全性。
4. 消防设施石油库应设置完善的消防设施，包括消防水源、消防水炮、灭火器、自动报警系统等。
消防通道和消防车道要保持畅通，消防设施的种类和位置要符合相关规范。
5. 环境保护石油库的设计应考虑环境保护因素，设置污水处理设施和废弃物处理设施，确保石油库的运营不对周围环境造成污染。
废弃油污的处理应符合环境保护要求。
6. 安全管理石油库在设计过程中要考虑安全管理的要求，确保操作人员和周边居民的人身安全。
设计中应考虑防火防爆设施的设置，设置安全标志和应急通道，并完善事故应急预案。
7. 运输设施考虑到石油库的主要功能是储存和运输石油产品，设计中应考虑运输设施的设置。
包括货车、卸油设备和输油管道等，要保证运输设施符合安全标准，并具备相关操作许可证。
总之，石油库的设计规范是为了确保石油库的安全、高效运营，保护环境和人身安全。
设计人员在设计石油库时应严格遵守相关规范，充分考虑安全和环保要求，确保石油库设计的可行性和合理性。
油库设计与管理复习资料
（5） 集油管和输油管
集油管和输油管的长度及位置，应根据油罐车数和装卸区的平面布置确定；
它们的管径应根据装卸油品的数量、允许卸油时间、油品性质、泵的吸入
能力以及泵房地坪与铁轨的标高等通过工艺计算确定；
它们的布置必须按一定坡度进行敷设，以保证装卸作业结束后，积存在管
路中的油品能自流放空。
（6） 零位油罐和缓冲油罐
布置：①宜集中布置，独立成区 ②位于厂区边缘，且处于全年最小频率风向的上风侧，宜建在 标高最低或最高处，以实现自流装卸 ③采用尽头式布置
股数：①根据油品种类、年装车量、接轨干线的机车牵引能力、地形 情况综合确定
②经营油品较单一的油库及中小型油库采用单股或两股作业线 ③收发作业频繁、油品种类较多、散装粘油收发量大的油库（大
填充油料的设备） 下部卸油
组成：油罐下卸器、输油管路 优点：克服了上部卸油的全部缺点，地面建筑少，对空隐蔽 （2） 装油工艺流程 自流装车流程 凡地形高差可以利用并具备自流装车条件的油库，应尽量采用自流装 车流程。 泵送装车流程 凡地形条件不具备自流装车条件的油库，都采用泵送装车
2、 铁路装卸的主要设施设备 （1） 铁路油罐车 分类：轻油罐车和粘油罐车 组成：罐体、油罐附件、底架和走行部分 轻油罐车 一般涂成银白色，在罐体上由一个进气阀和两个出气阀，以减 少呼吸损耗和保证安全 粘油罐车 运送原油涂成黑色，成品粘油涂成黄色，罐车上大都设有加热 装置和排油装置 技术经济指标： 实际载重量（净载重）：油罐车可载重油品的重量，以吨计，可 用油罐车的有效容积乘以装载油品的密 度来计算 标记载重和自重：标记载重代表油罐车上标示的标记载重量 自重标示空罐车自身的重量 净载重系数：油罐车净载重与标记载重加自重之和的比值，是 表示油罐车经济效率的主要指标之一 冷却系数：油罐车油罐表面积与载重量的比值 （2） 铁路专用线 分类：以厂门为界分为厂外线和厂内线（装卸作业线） 装卸作业线的布置和股数
油库设置基本要求
油库设置基本要求
1、油库应采用地埋式或托架式，并设置围栏、防晒顶棚，围栏采用隔离栅。
油库四周应设置防火隔离带，排水沟。
2、油库与在建工程防火间距不小于15m，并应远离明火作业区、人员密集区和建筑物密集区。
3、油库应设计规定装油，不能混装。
夏季露天装轻质油料的油罐应有降温措施。
周围应采用围墙或通透式围栏进行隔离。
4、露天存放的桶装油料，应隐蔽、遮盖，桶身应倾斜，单口朝上、双口在同一水平线上，防止雨水侵入，跺位四周应设置排水沟。
5、油库应划分消防区域，设置消防工具和器材，并定期检查维护。
6、油库区内禁止存存放危险品、爆破品和其他易燃物资。
7、库区、库房应保持整洁，秩序良好，做到设备无锈蚀，地面无油迹。
8、油库应设置防静电和防雷接地装置及加油车接地装置，接地电阻不得大于10欧姆。
应设置醒目的禁止烟火等警示标志。
石油库设计规范
石油库设计规范油库设计要求遵循《石油库设计规范》，基于品质和环境的安全、健康、高效的原则，采用科学的设计、施工管理、营运管理措施，以确保设计、施工、运行达到合格水平。
一、基本确定（一）确定油品贮储容量及使用期限，结合当地政治、经济、社会水平，确定油库的建筑形式、大小，尤其对油库的有效自然荷载（例如地震、风荷载、雪荷载等）力学要求应根据技术文件进行设计、施工，以达到地形结构、施工工艺、质量标准要求。
（二）应考虑油库库容与油罐容之间的关系，避免出现油罐容不足、油罐放置空间不足或过大、油库库容过小或过大等问题。
（三）确定油库外墙和顶层材质及有效厚度，支撑结构体系采用隔热、防水及抗静电的新材料，确定油罐的容积及高度，以保证贮储安全、货物安全、效率高。
（四）确定油库油罐组和罐组间的水平、垂直位移和地势，防止液体滞留和雨水积水，采用坡度不大于1:400或技术规定值并保证污水排出，有效保护地下水安全。
二、油库位置及形状（一）根据油品特性及油库设置的使用情况，以满足以下要求确定油库位置：符合地形要求，避免流水冲击，容易保护、排水、排污等；油库有充分的空间，以保证操作安全、设备管理及消防设施的布置；地质概况稳定，既不会发生地面下沉，也不易受地震、霜、流域水淹等灾害；空气、水系及地下水污染比较轻，满足安全要求。
（二）油库形状：油库形状部署应做到整体布局完整，周边空间高度收敛，以及便于有效的油品运输及装卸，操作要方便。
三、设计原则（一）油库容量及位置应经省级以上油品储存通用设施设计审批主管部门批准；（二）油库室内和室外设计要考虑使用范围性能要求，保证建筑物外观竣工后达到设计标准要求；（三）油库建筑及安装设施设计要方便安全、运行管理及油池旁距设计；（四）油库内建筑及安装设施设计要求符合能量建筑以及比较有利的能量变化状况，考虑结构灵活性；（五）油库供暖设计要符合能源消耗状况，能量变换效率高；（六）油库库室密闭室结构设计要求符合安全要求，考虑到气态污染物的含量；（七）油库安防设施设计要求，必须考虑与防火，消火栓，火灾监测，灭火器，消防自动报警，安全出口设计等应相应保障。
化工油库设计标准要求有哪些
化工油库设计标准要求有哪些
化工油库设计标准要求中，主要包括以下几个方面：
1. 储罐的选型和布局：化工油库要求使用耐腐蚀、密封性好、结构牢固的储罐，通常采用碳钢或不锈钢制造。
储罐布局要合理，以确保安全操作和便于维护。
2. 安全防护设施：化工油库要求设置完善的安全防护设施，包括防火、防爆、泄漏控制等装置。
例如，设置火灾自动报警系统、防火墙、泄漏报警装置、排烟系统等，以确保如火灾、泄露等突发情况发生时能及时做出反应和控制。
3. 管道设计：化工油库要求对输送管道进行合理设计，包括选择合适的材料、管道尺寸和布局。
管道要能承受所需流体的压力和温度，并且布局紧凑，减少泄漏和事故的风险。
4. 排放和废物处理：化工油库要求设置合适的排放和废物处理装置，以合规地处理废气、废水和固体废弃物。
这包括净化设备、污水处理设备、沉淀池等，以减少对环境的污染。
5. 检测和监控设备：化工油库要求设置相应的检测和监控设备，以实时监测储罐和管道的状况，并能及时发现问题。
例如，设置液位计、压力计、温度计、防雷设备等。
6. 应急救援设施：化工油库要求配备应急救援设施，以应对可能发生的事故。
例如，设置消防器材、紧急排水设备、应急通信设备等，保障人员安全和设施的稳定运行。
7. 装载和卸载设备：化工油库要求配备安全可靠的装载和卸载设备，以确保顺利进行油品的装卸作业。
这包括悬臂式装卸设备、散装装卸设备等，应满足安全操作和高效率的要求。
以上是化工油库设计标准要求的基本内容，不同地区和国家的具体标准可能会有差异，需要根据实际情况参考相关法规和规范进行设计。
