基础垫层模板安装
基础垫层模板
中国电子科技集团公司第十三研究所36#住宅楼
交底部位
基础垫层模板
工程编号
03-S-01
日期
、模板使用前，对模板进行检查，不符合要求的禁止使用。
2、装模板前，应先检查轴线的位置是否正确。
3、板在安装前，先要对模板进行组合。
4、支模前应刷脱模剂。
二、施工工艺及控制方法：
1、基础垫层模板采用钢模板，在基础轴线测量正确后进行模板支设，在设计要求的垫层尺寸四周放置模板，用U型卡箍进行固定，严格控制其模板的稳定性和几何尺寸、模板组合的完好性垂直度、平整度等。
2、模板板缝加海绵条，以免在浇筑混凝土时漏浆，发现问题及时校正后方可进行下一道工序的施工。
三、质量保证措施：
1、轴线位移允许偏差为5mm;
2、标高允许偏差为±5mm;
3、相邻两板表面高低差允许偏差为2mm；
四、安全保证措施：
1拆模前，班组长对工人进行安全知识教育。
2施工时，必须戴安全帽；
3工人之间互相协调避免碰伤；
4基础垫层模板中设垫木，支设的土壤平整、夯实，扣件必须有足够的强度和刚度。
5模板拆除时，模板应逐块拆卸传递，拆卸时注意不得损伤砼。
技术负责人：交底人：接交人：
垫层模板施工安全技术交底
垂 直 度：2mm 接缝宽度：2mm
项目（专业）
技术负责人
交底人
接受交底人
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
技术交底记录
鲁JJ-005-□□□
工程名称
施工单位
交底部位
基础
工护
1、注意不要污染已清理好的基坑，不得将杂物掉入模板内。
1、地基处理已完成， 经各方验收可以隐蔽、进入下一道工序
2、施工放线已完成。
二、施工工艺：
1、先根据放好的垫层线，排放模板。
2、将木模板沿线安装好， 用木楞子顶在模板上，木楞另一端支撑在基坑泥土上，上、下口用钢钉钉牢，以确保模板的稳定，木楞子的间距为不大于50mm（见垫层模板支设示意图）。
3、最后挂线校直：加固完成后，根据放好的轴线和垫层边线挂上通线重新校正垂直，并复查截面尺寸。
交底人
接受交底人
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
技术交底记录
鲁JJ-005-□□□
工程名称
施工单位
交底部位
基础
工序名称
垫层模板
交底提要：垫层模板安装的施工准备、施工要求、质量要求、成品保护，以及垫层模板安装在安全、现场文明施工、环保技术方面需要注意的问题。
交底内容：
一、施工准备
（一）、料具：木模板、钢架杆、木楞子、施工线，手锤、8#铅丝等
（二）、作业条件
4、在支设中，集水井附近应多设一道固撑，防止模板变形。
三、质量标准：
（一）、主控项目：
1、模板及其支架必须具有足够的强度，刚度和稳定性。支架的支撑部分必须有足够的支撑面。
2、模板必须严密不得漏浆，模板不得有杂物，模板与混凝土接触部分必须涂刷隔离剂。涂刷隔离剂时不得基底砂石垫层。
基础模板安装技术交底
一、作业准备
1、材料要求
表1 材料计划表
序号
名称
规格/型号
单位
数 量
备注
1
木方
100mm×100mm
m³
10
2
100mm×50mm
m³
5
3
钢筋
Φ14
m
50
4
钢筋
Φ12
m
150
5
u型托
Φ30×500mm
个
1000
6
多层板
15mm
㎡
1000
7
钢管
Φ48×4m
根
100
8
灰砂砖
240×115×53mm
图2.3-4 后浇带模板加固图
4）验收：劳务队作业完毕后报项目部质检员XXX,接到验收合格通知后方可进行
下道工序施工。
（4）基础导墙模板施工工艺
1）测量放线：在基础底板钢筋上铁上放出基础导墙控制线和位置线，使用白粉
笔在钢筋上做出标记。
2）模板安装：导墙模板底部用φ14短筋制作马凳，间距500mm，控制墙体厚度。
图2.3-1 钢筋网片加工拼装图
2）安装快易收口网：采用22#绑丝将快易收口网与钢筋网片绑扎牢固，快易收口网绑扎在钢筋网片内侧。
图2.3-2 竖向钢筋加工长度示意图
3）模板加固：用15厚多层板裁割成宽度100mm的板条，按基础底板上铁钢筋间距在板条上裁割出深度同上铁直径的豁口。
图2.3-3 模板加工图
经纬仪
/
台
1
8
水准仪
/
台
1
9
钢尺
/
把
12
10
铁锹
/

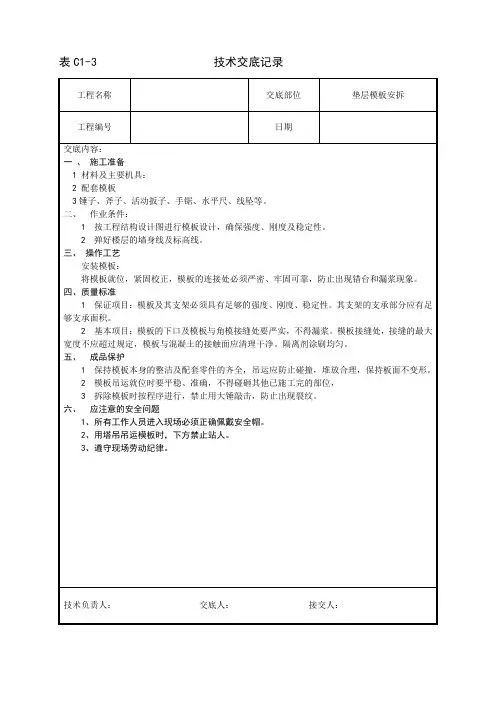

垫层模板安装与拆除
日期
交底内容：
一、施工准备
1材料及主要机具：
2配套模板
3锤子、斧子、活动扳子、手锯、水平尺、线坠等。
二、作业条件：
1按工程结构设计图进行模板设计，确保强度、刚度及稳定性。
2弹好楼层的墙身线及标高线。
三、操作工艺
安装模板：
将模板就位，紧固校正，模板的连接处必须严密、牢固可靠，防止出现错台和漏浆现象。
四、质量标准
1保证项目：模板及其支架必须具有足够的强度、刚度、稳定性。其支架的支承部分应有足够支承面积。
2基本项目：模板的下口及模板与角模接缝处要严实，不得漏浆。模板接缝处，接缝的最大宽度不应超过规定，模板与混凝土的接触面应清理干净。隔离剂涂刷均匀。
五、成品保护
1保持模板本身的整洁及配套零件的齐全，吊运应防止碰撞，堆放合理，保持板面不变形。
2模板吊运就位时要平稳、准确，不得碰砸其他已施工完的部位，
3拆除模板时按程序进行，禁止用大锤敲击，防止出现裂纹。
六、应注意的安全问题
1、所有工作人员进入现场必须正确佩戴安全帽。
2、用塔吊吊运模板时，下方禁止站人。
3、遵守现场劳动纪律。
技术负责人：交底人：接交人：
基础垫层模板安装施工技术交底
（2）模板及连接、支承工具材料已运进现场，维修、清理、涂刷隔离剂，并分规格整齐堆放。
二、操作工艺
1、根据已放好的模板边线、中线以及现场标高确定所选用模板。
2、模板底部预先找平，以保证模板位置正确，防止底部漏浆。
3、模板支设前刷好脱模剂。
4、模板外侧将钢筋打入地基中作竖向支撑，然后用方木打斜撑，支设完毕后，校正模板方正、平直。
基础垫层模板安装
工程名称
分部工程
施工单位
分项工程
交底内容：
一、施工准备
1、材料要求
（1）模板：2440×1220×15mm、1830×915×15mm多层板。
（2）方木：40×90mm。
（3）支撑件：短钢筋（长300-400mm）。
2、施工机具
电锯、斧子、羊角锤、手锯、盒尺、水准仪、小白线等。
3、作业条件
5、模板拆除时先拆斜向支撑，再拆竖向模板，并保证不得损坏混凝土表面及其棱角。
三、质量标准
1、主控项目
（1）模板及支架所用材料的技术指标应符合国家现行有关标准的规定。
（2）现浇混凝土结构模板及支架的安装质量，应符合国家现行有关标准的规定和施工方案的要求。
（3）竖向模板安装在土层上时，土层应坚实、平整，其承载力或密实度应符合施工方案的要求，应有防水、排水措施。
2、一般项目
（1）模板的接缝应严密。
（2）模板内不应有杂物、积水等。
（3）模板与混凝土的接触面应平整、清洁。
四、应注意的质量问题
1、模板上口平齐，支模时必须架设经纬仪拉通线，以保证轴线及模板边线位置不发生偏移。
2、模板支撑必须牢固，以避免浇筑砼时模板发生位移。

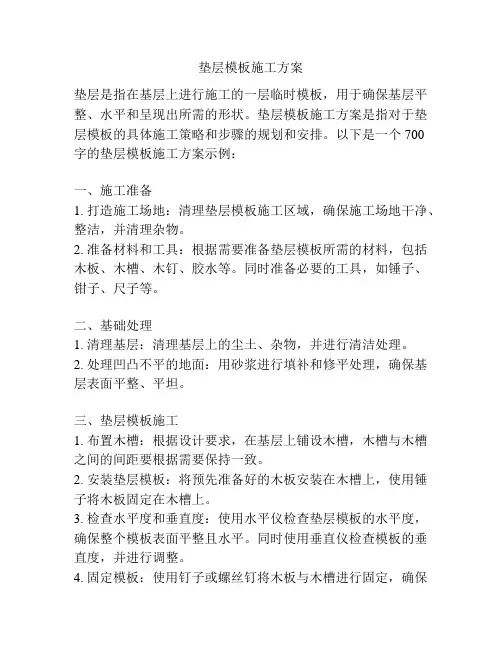

垫层模板施工方案
垫层模板施工方案垫层是指在基层上进行施工的一层临时模板，用于确保基层平整、水平和呈现出所需的形状。
垫层模板施工方案是指对于垫层模板的具体施工策略和步骤的规划和安排。
以下是一个700字的垫层模板施工方案示例：一、施工准备1. 打造施工场地：清理垫层模板施工区域，确保施工场地干净、整洁，并清理杂物。
2. 准备材料和工具：根据需要准备垫层模板所需的材料，包括木板、木槽、木钉、胶水等。
同时准备必要的工具，如锤子、钳子、尺子等。
二、基础处理1. 清理基层：清理基层上的尘土、杂物，并进行清洁处理。
2. 处理凹凸不平的地面：用砂浆进行填补和修平处理，确保基层表面平整、平坦。
三、垫层模板施工1. 布置木槽：根据设计要求，在基层上铺设木槽，木槽与木槽之间的间距要根据需要保持一致。
2. 安装垫层模板：将预先准备好的木板安装在木槽上，使用锤子将木板固定在木槽上。
3. 检查水平度和垂直度：使用水平仪检查垫层模板的水平度，确保整个模板表面平整且水平。
同时使用垂直仪检查模板的垂直度，并进行调整。
4. 固定模板：使用钉子或螺丝钉将木板与木槽进行固定，确保模板不移动或变形。
四、保护措施1. 防止模板变形：在模板施工过程中，确保模板不被雨水淋湿，避免模板变形。
如遇到雨水，及时采取措施进行覆盖保护。
2. 避免人为损坏：施工期间，设立相应的警示标识，防止人员或机械设备对模板造成人为损坏。
五、施工完成和验收1. 检查垫层模板施工质量：在施工完成后，对垫层模板的质量进行检查，确保模板平整、水平、垂直度符合设计要求。
2. 对施工现场进行清理：清理施工现场，清除垃圾和杂物。
3. 完成施工记录和验收：编制垫层模板施工记录，进行施工验收。
以上是一个700字的垫层模板施工方案示例，具体施工方案需要根据实际情况进行调整和具体化。
基础垫层模板安装
负责人
交底人
接受人
郑州市工程质量监督站监制
技术交底记录技1-3
中铁十七局集团有限公司年月日
工程名称
郑州市南四环至郑州南站城郊铁路二期土建工程C合同段
分部工程
地基与基础
分项工程名称：基础垫层模板安装
交底内容
5.2.4独立基础垫层、基础墙垫层模板安装允许偏差如下：
5.2.4.1轴线位移允许偏差5mm，用钢尺检查；
技术
负责人
交底人
接受人
郑州市工程质量监督站监制
7、应注意的质量问题
垫层边不直、垫层侧面鼓出、垫层尺寸偏移：模板支设系统应有足够强度及刚度，防止浇筑砼时模板变形。
8、安全措施
8.1模板严禁乱扔乱放，以免砸伤他人。传递模板、工具时不能脱手，并注意附近人员。
8.2带钉子的木方，随用随订并注意存放，以免扎脚。
8.3使用圆盘锯前应进行检查，锯片不得有裂口，螺丝应上紧：操作站在锯片一侧，禁止站在与锯片同一直线上，手臂不得跨越锯片。
4.2安装模板：先安装垫层侧模，用短钢筋固定基础垫层模板，短钢筋间距60cm左右。
4.3模板预检：模板安装完毕后，由专人进行校正，调整加固体系，核实截面尺寸及基础墙垫层和独立基础垫层与轴线的位置关系。将模板内杂物清理干净并对其断面尺寸与标高等进行预检。检查无误后，报项目质检人员验收。
4.4项目质检员检查后，质量符合设计及施工质量要求合格后，填写质评资料，报送监理，报请监理人员验收。
5.2.4.2垫层模板上表面标高允许偏差±5mm，用水准仪、拉线检查；
5.2.4.3垫层截面内部尺寸允许偏差±10mm，用钢尺检查；
5.2.4.4相邻两板表面高低差允许偏差为2mm，用直尺和钢尺检查；
基础垫层模版安装检验批容量
基础垫层模版安装检验批容量摘要：一、基础垫层模板安装概述1.基础垫层模板的作用2.安装流程简介二、检验批容量的概念和重要性1.检验批容量的定义2.重要性分析三、基础垫层模板安装检验批容量的方法1.准备工作2.具体操作步骤3.结果评估与处理四、基础垫层模板安装检验批容量案例分析1.案例简介2.检验批容量分析过程3.结论与启示正文：一、基础垫层模板安装概述基础垫层模板是建筑施工中非常重要的一种模板，主要用于浇筑基础垫层，以保证建筑物的稳定性和安全性。
基础垫层模板的安装质量直接影响到建筑物的整体质量，因此，安装过程需要严格按照规定进行。
二、检验批容量的概念和重要性检验批容量是指在建筑施工过程中，对同一批次、同一生产工艺、同一型号规格的产品进行抽样检验的数量。
检验批容量的大小对于保证产品质量具有重要意义，合理的检验批容量能够及时发现潜在的质量问题，降低不合格产品流入市场的风险。
三、基础垫层模板安装检验批容量的方法1.准备工作：熟悉相关标准、规定和操作规程，掌握检验批容量的计算方法；2.具体操作步骤：a) 按照规定的抽样方法和数量，从已安装的基础垫层模板中随机抽取样本；b) 对抽取的样本进行检验，记录检验结果；c) 根据检验结果，评估基础垫层模板的安装质量，对不合格产品进行处理。
3.结果评估与处理：将检验批容量与实际抽样数量进行对比，分析原因，针对问题采取相应的改进措施。
四、基础垫层模板安装检验批容量案例分析某建筑工地在安装基础垫层模板时，按照规定的检验批容量进行了抽样检验。
检验结果显示，部分模板存在安装质量问题。
通过对比分析，发现原因主要是施工人员对安装标准理解不透彻，操作不规范。
针对这一问题，工地采取了加强培训、严格监督等措施，确保基础垫层模板安装质量得到有效保障。
总结：基础垫层模板安装检验批容量是保证建筑施工质量的重要环节。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
总/专业监理工程师
日期
模板安装工程检验批质量验收记录表
GB50204-2002
（Ⅰ）
010601
020101
单位（子单位）工程名称
淮南洞山中学4#教学楼、阶梯教室工程
分部（子分部）工程名称
地基与基础分部（模板安装）工程
验收部位
基础垫层
施工单位
广西裕华建设集团有限公司
项目经理
王翰锋
施工执行标准名称及编号
基础
±10
-4
-5
8
6
5
2
9
4
5
3
柱、墙、梁
+4,-5
层高垂直度（mm）
不大于5m
6
大于5m
8
相邻两板表面高低差（mm）
2
表面平整度（mm）
5
2
3
4
5
3
2
1
0
2
4
施工单位检查评定结果
专业工长（施工员）
施工班组长
项目专业质量检查员：年月日
监理（建设）单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人）：年月日
预埋钢板中心线位置（mm）
3
预埋管、预留孔中心线位置（mm）
3
插筋
中心线位置（mm）
5
外露长度（mm）
+10,0
预埋螺栓
中心线位置（mm）
2
外露长度（mm）
+10,0
预留洞
中心线位置（mm）
10
尺寸（mm）
+10,0
5
模板安装允许偏差
轴线位置（mm）
5
3
1
3
3
1
3
高（mm）
±5
截面内部尺寸（mm）
基础
±10
2
-5
6
6
5
7
-3
4
-5
3
柱、墙、梁
+4,-5
层高垂直度（mm）
不大于5m
6
大于5m
8
相邻两板表面高低差（mm）
2
表面平整度（mm）
5
5
3
2
2
2
2
1
2
2
2
施工单位检查评定结果
专业工长（施工员）
施工班组长
项目专业质量检查员：年月日
监理（建设）单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人）：年月日
模板安装报验申请表
工程名称：淮南洞山中学4#教学楼、阶梯教室工程编号：
致：安徽天翰工程咨询有限责任公司淮南分公司（监理单位）
我单位已完成了（B轴-F轴交1轴-12轴）基础垫层模板安装工程工作，现报上该工程报验申请表，请予以审查和验收。
附件：模板安装工程检验批质量验收记录表
承包单位（章）
项目经理
日期
审查意见：
GB50204-2002
施工质量验收规范的规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
模板支撑、立柱位置和垫板
第4.2.1条
√
2
避免隔离剂沾污
第4.2.2条
√
一般项目
1
模板安装的一般要求
第4.2.3条
√
2
用作模板地坪、胎膜质量
第4.2.4条
/
3
模板起拱高度
第4.2.5条
/
4
预埋件、预留孔允许偏差
预埋钢板中心线位置（mm）
3
预埋管、预留孔中心线位置（mm）
3
插筋
中心线位置（mm）
5
外露长度（mm）
+10,0
预埋螺栓
中心线位置（mm）
2
外露长度（mm）
+10,0
预留洞
中心线位置（mm）
10
尺寸（mm）
+10,0
5
模板安装允许偏差
轴线位置（mm）
5
2
1
2
3
1
0
2
1
2
1
底模上表面标高（mm）
±5
截面内部尺寸（mm）
项目监理机构
总/专业监理工程师
日期
模板安装工程检验批质量验收记录表
GB50204-2002
（Ⅰ）
010601
020101
单位（子单位）工程名称
淮南洞山中学4#教学楼、阶梯教室工程
分部（子分部）工程名称
地基与基础分部（模板安装）工程
验收部位
基础垫层
施工单位
广西裕华建设集团有限公司
项目经理
王翰锋
施工执行标准名称及编号
GB50204-2002
施工质量验收规范的规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
模板支撑、立柱位置和垫板
第4.2.1条
√
2
避免隔离剂沾污
第4.2.2条
√
一般项目
1
模板安装的一般要求
第4.2.3条
√
2
用作模板地坪、胎膜质量
第4.2.4条
/
3
模板起拱高度
第4.2.5条
/
4
预埋件、预留孔允许偏差
模板安装报验申请表
工程名称：淮南洞山中学4#教学楼、阶梯教室工程编号：
致：安徽天翰工程咨询有限责任公司淮南分公司（监理单位）
我单位已完成了（A轴-1轴-12轴）基础垫层模板安装工程工作，现报上该工程报验申请表，请予以审查和验收。
附件：模板安装工程检验批质量验收记录表
承包单位（章）
项目经理
日期
审查意见：
