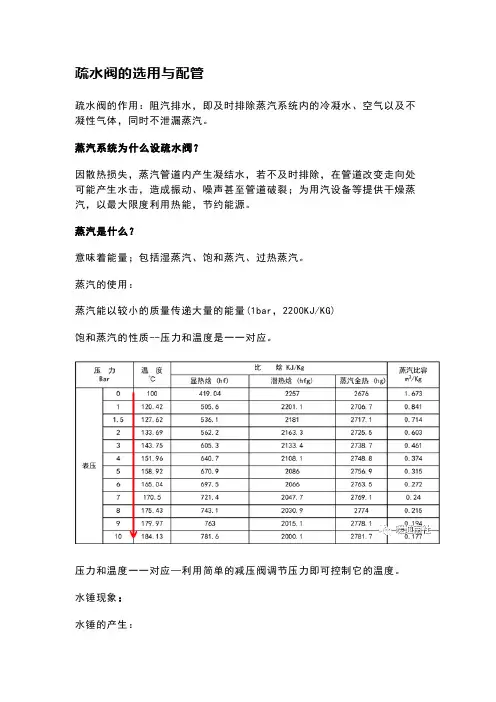

疏水阀的选用与配管
疏水阀的选用与配管疏水阀的作用：阻汽排水，即及时排除蒸汽系统内的冷凝水、空气以及不凝性气体，同时不泄漏蒸汽。
蒸汽系统为什么设疏水阀？因散热损失，蒸汽管道内产生凝结水，若不及时排除，在管道改变走向处可能产生水击，造成振动、噪声甚至管道破裂；为用汽设备等提供干燥蒸汽，以最大限度利用热能，节约能源。
蒸汽是什么？意味着能量；包括湿蒸汽、饱和蒸汽、过热蒸汽。
蒸汽的使用：蒸汽能以较小的质量传递大量的能量(1bar，2200KJ/KG)饱和蒸汽的性质--压力和温度是一一对应。
压力和温度一一对应—利用简单的减压阀调节压力即可控制它的温度。
水锤现象：水锤的产生：蒸汽管道自身会有少量的冷凝水，随着气体的走向，会越聚越多；蒸汽管线转弯处、过滤器下部、管道同心变径处会产生水锤…水锤的危害：使蒸汽管道下沉。
当水锤到达管道拐弯处，蒸汽由高速突然转向静止，会将所有的动能以压力的形式释放出来，产生噪音和振动，管道会受到伤害…长距离管道的布置：蒸汽管道向上的布置：有效处理蒸汽输送中的冷凝水：同心缩径，导致水封的形成。
疏水阀的分类：“识别”蒸汽和凝结水基于三个原理：密度差、温度差和相变。
于是就根据三个原理制造出三种类型的疏水阀：分类为机械型、热静力型、热动力型。
疏水阀类别代表型式动作原理热动力型圆盘式利用蒸汽和凝结水的热力学，流体力学特性来开关阀双金属式利用蒸汽和凝结水的温差来开关阀热静力型膜盒式机械型自由浮球式杠杆浮球式倒吊桶式（钟子式）利用蒸汽和凝结水的密度差来开关阀各种疏水阀的主要特征：型式优点缺点机械型倒吊桶式排除空气能力强、没有空气气堵和蒸汽汽锁现象、排量大、抗水击能力强。
体积大、有冻结的可能。
杠杆浮球式排量大、排除空气性能连续（按比例动作）排除凝结水。
体积大、抗水击能力差、疏水阀内蒸汽有热损失、排除凝结水时有蒸汽卷入。
自由浮球式排量大、排除空气性能好、能连续（按比例动作）排除凝结水、体积小、结构简单、浮球和阀座易换。
抗水击能力差、疏水阀内蒸汽有热损失、排除凝结水时有蒸汽卷入。
疏水阀设计规定
中国石化集团兰州设计院标准SLDI 333C06-2001 0 新制定全部顾英张彦天郑明峰2002.04.01修改标记简要说明修改页码编制校核审核审定日期2001-01-08 发布 2001-01-15 实施中国石化集团兰州设计院疏水阀的配管规定目录1. 总则2. 一般规定3. 疏水阀的管道设计4. 疏水阀的安装5. 疏水阀的典型配管附图1：凝结水总管高于疏水阀，疏水阀安装的典型配管附图2：凝结水总管低于疏水阀，疏水阀安装的典型配管附图3：疏水阀水平安装，疏水阀安装的典型附图4：疏水阀垂直安装，疏水阀安装的典型配管工作规定疏水阀的配管规定中国石化集团兰州设计院SLDI 333C06-2001实施日期:2001-01-15 第 1 页共 3 页1. 总则1.1本规定适用于石油化工装置中蒸汽管道或蒸汽加热设备的疏水阀的配管。
1.2执行本规定时尚应符合现行的有关标准规范。
2. 一般规定2.1疏水阀的选用原则：2.1.1及时排除凝结水；2.1.2尽量减少蒸汽泄漏损失；2.1.3工作压力范围大，即压力变化后不影响疏水；2.1.4对背压影响要小；2.1.5能自动排除空气；2.1.6动作敏感、可靠、耐久、噪声小；2.1.7安装方便、维护容易、不必调整；2.1.8外形小、重量轻、价格便宜；2.1.9户外安装宜选用体内不积水，不易冻坏的型式。
2.2疏水阀的选用方法是根据排水量（凝结水量）与阀前后的压力差选择疏水阀的公称直径，应选用在最小压差下能满足最大排量的直径，按样本确定其规格。
疏水能力为正常凝结水量的3～4倍。
2.3具有下述情况之一的蒸汽管道或蒸汽加热设备应安装疏水阀：2.3.1蒸汽管道的末端、最低点或立管下端，蒸汽伴热管的末端,当蒸汽管道较长时，每隔一段距离应适当增加疏水接点；2.3.2蒸汽系统的减压阀前、调节阀前；2.3.3汽水分离器及蒸汽加热设备等的低处；2.3.4扩容器的底部、蒸汽分配管的底部以及水平安装的波型补偿器的波峰的下部。
阀门安装与疏水阀的配管规定
阀门安装与疏水阀的配管规定常用阀门简介：闸阀：闸阀是指闸板由阀杆带动，沿阀座密封面做升降运动的阀门。
闸阀流动阻力小，启闭省力，广泛应用于各种介质管道的启闭。
当闸阀部分开启时，在闸板背面产生涡流，容易造成闸板的冲蚀和振动，损坏阀座的密封面。
因此，闸阀一般不用于节流。
截止阀：截止阀是向下闭合式阀门，阀瓣由阀杆带动沿阀座（密封面）轴线做升降运动的阀门。
截止阀有一定的调节流量和压力的作用。
止回阀：止回阀又称逆止阀或单向阀，其作用是防止管道中的介质倒流。
止回阀属于自动阀类，其启动是由介质本身的能量驱动的。
止回阀一般分为升降式止回阀和旋启式止回阀。
球阀：球阀的启闭件是球体，围绕阀体的垂直中心线作旋转运动。
球阀的密封性能较好，并且介质压力越高，密封效果越好。
启闭迅速，便于实现事故紧急切断。
蝶阀：蝶阀是采用圆盘式启闭件，圆盘状阀瓣固定于阀杆上，阀杆旋转90°即可完成启闭作用，操作简便。
蝶阀的阀杆只做旋转运动，蝶板和阀杆没有自锁能力。
为了阀板固定，需要在阀杆上附加具有自锁能力的减速器，可使蝶板停止在任意位置，并可改善阀门操作性能。
阀门安装一般规定：阀门应根据管道及仪表流程图（PID）上所示类型及数量设置。
当PID对某些阀门安装位置有具体要求时，应按工艺要求设置。
阀门的类型和温压等级应按照各工程规定中的配管材料等级来选用。
装置区内的阀门应布置在容易接近、便于操作、维修的地方。
成排管道上的阀门应集中布置，并考虑设置操作平台或梯子。
需要经常操作、维修和更换的阀门，应位于地面、平台或靠近梯子容易接近处。
气动和电动阀也同样应布置在方便接近的地方。
对于不需要经常操作的阀门（只在开停车时使用），如果在地面上无法操作时，也应布置在能架设临时梯子的地方。
阀门手轮的中心距操作面的高度为750～1500mm之间，最佳高度为1200mm，不需经常操作的阀门安装高度可达1500～1800mm。
当安装高度无法降低且又需要经常操作时，设计时应考虑设操作踏步。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
设计标准
SEPD 0205-2001
实施日期2001年月日中国石化工程建设公司
疏水阀配管设计规定
第 1 页共 6 页
目次
1 总则
2 疏水阀的布置和安装
3 疏水阀入口管道的设计
4 疏水阀出口管道的设计
1 总则
1.1范围
本规定适用于石油化工装置内蒸汽加热设备或蒸汽管道的疏水阀的配管设计。
2 疏水阀的布置和安装
2.1蒸汽加热设备或蒸汽管道的疏水阀设置点
2.1.1蒸汽管道的末端、最低点或立管的下端、蒸汽伴热管的末端应设疏水阀。
对较长距离蒸汽输送管道，在装置内宜每隔50m设一个疏水阀，在装置外宜每隔80m设一个疏水阀，当蒸汽管道跨越道路时，应在跨越前的低点设疏水阀。
2.1.2蒸汽系统的减压阀前应设疏水阀、调节阀组前应设疏水阀。
2.1.3汽水分离器及蒸汽加热设备等的低点应设疏水阀。
2.1.4经常处于热备用状态的设备进汽管的最低点应设疏水阀。
2.1.5蒸汽透平机、蒸汽泵的蒸汽进汽管的入口切断阀前应设疏水阀。
2.1.6蒸汽分配管的底部、扩容器的底部、水平安装的波型补偿器波峰的底部和直立安装的П型补偿器上升管底部应设疏水阀。
2.1.7 其他可能积存蒸汽凝水的部位均应设疏水阀。
2.2疏水阀安装一般规定
2.2.1疏水阀安装示意图见图2.2.1-1、图2.2.1-2。
2.2.2每个蒸汽加热设备应单独设疏水阀，不能共用一个疏水阀。
2.2.3不同压力的蒸汽系统必须单独设凝水回收管网。
当凝水中含油或其他化学品时，不能排入凝水回收系统。
2.2.4当凝水量超过单个疏水阀的最大排水量时，可用相同型式的疏水阀并联对称安装。
2.2.5疏水阀安装位置应便于操作和检修。
2.2.6疏水阀组一般不设旁通管。
如工艺有特殊要求设置旁通管时，按工艺要求进行设计。
旁通管可与疏水阀平行布置，也可以布置在疏水阀的上方，但要留有足够的检修空间。
2.2.7每根蒸汽伴热管末端设一个疏水阀。
2.2.8除特殊要求外，疏水阀组管道应保温。
2.2.9采用螺纹连接的疏水阀，应安装活接头。
2.2.10安装疏水阀时，其阀体上的指示箭头必须与凝水流向一致。
2.2.11蒸汽管道、蒸汽凝水管道均应考虑热应力和补偿。
2.3不同类型疏水阀的安装要求
2.3.1热动力型圆盘式疏水阀安装位置可水平安装或直立安装。
2.3.2热动力型脉冲式疏水阀一般安装在水平管道上，阀盖朝上。
2.3.3机械型浮球式疏水阀必须水平安装。
配管设计时应不影响阀盖、管塞拆卸。
长期停止使用时，要及时排出凝水，关闭疏水阀前后阀门。
安装在室外应采取防冻措施。
2.3.4 热静力型双金属片式（恒温型）疏水阀安装位置可水平安装或直立安装。
疏水阀本身不需保温。
2.3.5钟型浮子式（倒吊桶）疏水阀必须水平安装。
启动前先充水或打开疏水阀入口阀，待凝水充满后再开疏水阀出口阀。
长期停止使用时，要及时排出凝水，关闭疏水阀前后阀门。
安装在室外应采取防冻措施。
3 疏水阀入口管道的设计
3.1疏水阀入口管应设在蒸汽加热设备的最低点；对于蒸汽管道的疏水阀入口管，应在蒸汽管道底部或蒸汽管道底部的集液包上接出。
3.2从凝水出口至疏水阀入口管道应尽量短且少拐弯，使凝水自流通畅进入疏水阀。
3.3疏水阀的入口管道为水平敷设时，应坡向疏水阀，坡度在1/200以下。
3.4恒温型疏水阀前应留有1m长的管段不保温，以保证疏水阀动作所需的温度差。
3.5疏水阀前要设置切断阀和排污阀，排污阀设在凝水入口管的最低点，除PID要求外，一般不设旁路。
3.6疏水阀本体不带过滤器时，应在疏水阀和切断阀之间安装Y型过滤器。
4 疏水阀出口管道的设计
4.1疏水阀出口管道管径要足够大，管道应尽量短，少拐弯，尽可能减少向上提升的立管高度。
4.2疏水阀后凝水管提升高度，应根据疏水阀入口的最低压力、疏水阀所能提供的背压及回水系统阻力降和凝水回收设备的操作压力确定。
4.3在密闭凝水回收系统中，疏水阀的安装位置低于凝水总管，疏水阀后出口管有向上的垂直管时，除热动力疏水阀外，均应在疏水阀后进入凝水总管上方设止回阀。
4.4采用密闭凝水回收系统回收凝水时，疏水阀后应设切断阀和检查阀，否则不必设置，见图2.2.1-1。
4.5不同蒸汽压力系统的疏水阀排出的凝水应分别接至各自的凝水总管，凝水支管进凝水总管上方设止回阀，并应在凝水总管的上方顺流向呈 45°斜接，见图4.5。
4.6疏水阀的出口压力取决于疏水阀后系统压力，不同蒸汽压力系统疏水阀后的背压相近时，可共用一个凝水系统，各疏水阀后的凝水支管进凝水总管上方设止回阀，见图4.6-1。
但当疏水阀设置旁通时必须将凝水排入两个系统，见图4.6-2。
4.7疏水阀出口管直接插入水箱水面以下时，应在出口管弯头处下方开一个Φ6mm 破真空的小孔，见图4.7。
4.8凝水采用直接排放时，疏水阀应安装在凝水出口处。
1-排污阀2-切断阀3-Y-型过滤器4-活接头5-疏水阀6-检查阀7-止回阀
图2.2.1-1密闭凝水系统疏水阀安装示意
1--排污阀5--疏水阀
图2.2.1-2敞开凝水系统疏水阀安装示意
1--高、(中)压蒸汽2--低压蒸汽3--高、(中)压蒸汽加热设备
4--低压蒸汽加热设备5--高、(中)压蒸汽凝水总管6--低压蒸汽凝水总管图4.5不同蒸汽压力凝水接至各自凝水系统示意
1--高、(中)压蒸汽2--低压蒸汽3--高、(中)压蒸汽加热设备
4--低压蒸汽加热设备5--凝水总管
图4.6-1不同蒸汽压力凝水接至共用凝水系统示意
1--高、(中)压蒸汽2--低压蒸汽3--高、(中)压蒸汽加热设备4--低压蒸汽加热设备5--高、(中)压蒸汽凝水总管6--低压蒸汽凝水总管7--疏水阀旁通图4.6-2疏水阀设置旁通时，不同蒸汽压力凝水接至各自凝水系统示意
图4.7防止产生真空示意。
