光伏支架技术要求

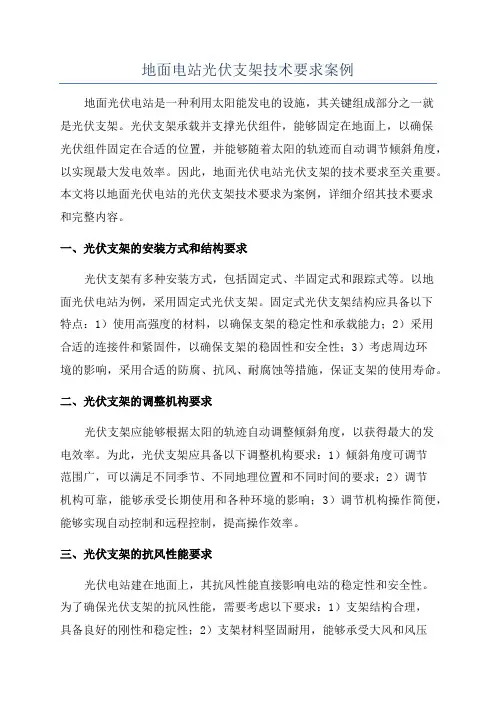

地面电站光伏支架技术要求案例
地面电站光伏支架技术要求案例地面光伏电站是一种利用太阳能发电的设施，其关键组成部分之一就是光伏支架。
光伏支架承载并支撑光伏组件，能够固定在地面上，以确保光伏组件固定在合适的位置，并能够随着太阳的轨迹而自动调节倾斜角度，以实现最大发电效率。
因此，地面光伏电站光伏支架的技术要求至关重要。
本文将以地面光伏电站的光伏支架技术要求为案例，详细介绍其技术要求和完整内容。
一、光伏支架的安装方式和结构要求光伏支架有多种安装方式，包括固定式、半固定式和跟踪式等。
以地面光伏电站为例，采用固定式光伏支架。
固定式光伏支架结构应具备以下特点：1）使用高强度的材料，以确保支架的稳定性和承载能力；2）采用合适的连接件和紧固件，以确保支架的稳固性和安全性；3）考虑周边环境的影响，采用合适的防腐、抗风、耐腐蚀等措施，保证支架的使用寿命。
二、光伏支架的调整机构要求光伏支架应能够根据太阳的轨迹自动调整倾斜角度，以获得最大的发电效率。
为此，光伏支架应具备以下调整机构要求：1）倾斜角度可调节范围广，可以满足不同季节、不同地理位置和不同时间的要求；2）调节机构可靠，能够承受长期使用和各种环境的影响；3）调节机构操作简便，能够实现自动控制和远程控制，提高操作效率。
三、光伏支架的抗风性能要求光伏电站建在地面上，其抗风性能直接影响电站的稳定性和安全性。
为了确保光伏支架的抗风性能，需要考虑以下要求：1）支架结构合理，具备良好的刚性和稳定性；2）支架材料坚固耐用，能够承受大风和风压的作用；3）支架与地面的连接牢固，能够经受住风的冲击；4）采取防风措施，如加装风口板、增加地锚等，提高支架的抗风能力。
四、光伏支架的维护保养要求为了延长光伏支架的使用寿命和保证其性能稳定，需要进行定期的维护保养。
光伏支架的维护保养要求一般包括以下方面：1）定期检查支架的稳定性和安全性，发现问题及时进行修复和加固；2）定期清洁支架和光伏组件的表面，以保证光伏组件的发电效率；3）定期检查调节机构的工作状态，确保其正常运转；4）定期检查连接件和紧固件的状态，确保其可靠性和稳定性；5）建立健全的维护记录和维护制度，方便日后的维修和管理。
技术规范书(光伏支架)
华东勘测设计研究院有限公司闲林办公楼太阳能光伏系统技术规范书（2、光伏支架）中国水电顾问集团华东勘测设计研究院有限公司二〇一四年三月目录1 总则 (1)2 设备运行环境和条件 (1)2.1 工程条件及设备运行环境 (1)2.2 工程概况 (2)3 设备规范 (2)4 技术要求 (2)5 供货范围 (4)5.1 一般要求 (4)5.2 供货范围 (4)6 检验和性能试验 (4)6.1 一般要求 (4)6.2 质量保证 (5)6.3工厂检验 (5)6.4 设备验收 (6)7技术资料及交付进度 (6)7.1 概述 (6)7.2 投标人提供的技术文件及图纸 (7)8 设备交货进度 (7)9 技术服务和设计联络 (8)9.1 现场服务 (8)9.2 人员培训 (9)9.3 售后服务要求 (9)9.4 设计联络 (9)附图 (10)1 总则1.1 本技术规范书适用于华东院闲林办公楼及餐饮中心屋顶光伏发电项目。
为了光伏设备采购的需要，特编制本技术规范书，它包括光伏组件支架的功能设计、结构、安装和试验等方面的技术要求。
1.2 本技术规范书提出的是最低限度的要求，并未对一切细节做出规定，也未充分引述有关标准和规范的条文。
投标人应保证提供符合本技术规范书和有关最新工业标准的优质产品。
1.3 投标人如对本技术规范有异议，应以书面形式明确提出，在征得招标人同意后，可对有关条文进行修改。
如招标人不同意修改，仍以招标人意见为准。
如投标人没有以书面形式对本技术规范书明确提出异议，即被认为投标人所提供的产品能够完全满足本技术规范书的要求。
1.4 本技术规范书所使用的标准如与投标人所执行的标准发生矛盾时，按较高标准执行。
1.5 本技术规范书经双方签字认可后作为订货合同的附件，与合同正文具有同等效力。
1.6 在签订合同之后，招标人保留对本规范书提出补充要求和修改的权利，投标人应允诺予以配合。
如提出修改，具体项目和条件由供、需双方商定。
光伏支架技术要求
光伏支架技术要求支架对于我们来说并不陌生，在生活的每个角落，只要你稍加注意，就会有支架的出现，下面南通正道就详细为你介绍一下光伏支架的几种常见形式。
（1）方阵支架采用固定支架，光伏阵列的最佳倾角为36°，共1429个支架，（2）光伏组件的支撑依据风荷载按照能够抵抗当地50年一遇最大风速进行设计，支架应按承载能力极限状态计算结构和构件的强度、稳定性以及连接强度。
（3）支架设计应考虑在安装组件后，组件最低端离地高度应满足光伏电站设计规范要求，在确保安全的前提下既经济合理，又方便施工。
（4）要充分考虑现场对光伏发电对支架距离地面最小距离的要求，具体数值要经招标人确认。
（5）钢材、钢筋、水泥、砂石料的材质应满足国家标准。
（6）光伏电池组件安装采用压块式固定在组件框架上,为防止腐蚀冷弯薄壁型钢，螺栓、螺母材质为Q235B热浸镀锌，厚度不小于65μm；与冷弯薄壁型钢相联接的所有螺栓也Q235B热浸镀锌；导槽与组件之间的连接螺栓直径为不小于M8。
热浸镀锌满足《金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法》GB/T13912-2002中规定，防腐寿命不低于25年，并提供抗腐蚀性测试报告。
（7）光伏组件光伏支架承受的基本风压应不小于0.4kN/m2。
（8）支架冷弯薄壁型钢檩条满足最大变形量不超过L/200，构件的允许应力比不大于0.9。
（9）钢支撑结构系统的变形量应满足《光伏发电站设计规范》（GB50797-2012）、“钢结构设计规范（GB50017-2003）”和“钢结构工程施工质量验收规范（GB50205-2001）”。
（10）支架系统抗震等级等应满足《光伏发电站设计规范》（GB50797-2012）以及《建筑抗震设计规范》（GB50011-2012）的要求。
（11）支架与支架基础之间采用螺栓连接形式或预埋件焊接形式，安装完成后的防腐处理由投标人负责，连接螺栓的大小由投标人负责设计。
（12）支架应预留汇流箱安装支撑件，汇流箱规格待定（汇流箱不在供货范围内）。

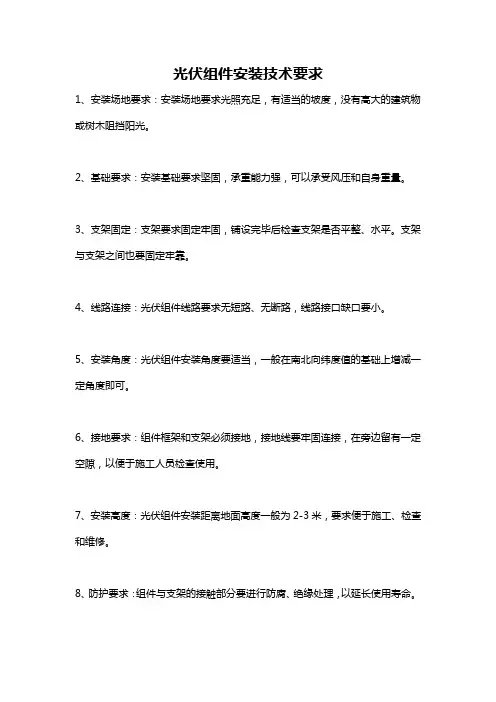

光伏组件安装技术要求
光伏组件安装技术要求
1、安装场地要求：安装场地要求光照充足，有适当的坡度，没有高大的建筑物或树木阻挡阳光。
2、基础要求：安装基础要求坚固，承重能力强，可以承受风压和自身重量。
3、支架固定：支架要求固定牢固，铺设完毕后检查支架是否平整、水平。
支架与支架之间也要固定牢靠。
4、线路连接：光伏组件线路要求无短路、无断路，线路接口缺口要小。
5、安装角度：光伏组件安装角度要适当，一般在南北向纬度值的基础上增减一定角度即可。
6、接地要求：组件框架和支架必须接地，接地线要牢固连接，在旁边留有一定空隙，以便于施工人员检查使用。
7、安装高度：光伏组件安装距离地面高度一般为2-3米，要求便于施工、检查和维修。
8、防护要求：组件与支架的接触部分要进行防腐、绝缘处理，以延长使用寿命。
9、标准要求：组件必须符合国家标准和行业标准的规定，不达标不能投入使用。
光伏发电系统钢结构固定支架技术规范
光伏发电系统钢结构固定支架技术规范光伏发电系统钢结构固定支架是光伏发电系统中的重要组成部分，其稳定性和可靠性直接影响光伏组件的发电效率和系统的寿命。
为了确保光伏发电系统的安全运行，有必要对光伏发电系统钢结构固定支架进行技术规范。
以下是光伏发电系统钢结构固定支架技术规范的内容。
一、材料要求：1、支架主要材料应为热镀锌钢材，材质要求符合国家标准。
2、支架材料的厚度应根据设计要求进行选择，确保支架的强度和稳定性。
二、制造要求：1、支架焊缝的质量应符合相关规范的要求，焊缝应均匀，没有裂纹或缺陷。
2、焊接后的支架应进行热镀锌处理，热镀锌应符合国家标准，并进行必要的质量检测。
三、设计要求：1、支架的设计应根据光伏组件的尺寸和布置要求进行，确保组件的安装和维护工作的顺利进行。
2、支架的结构强度应满足设计要求，能够承受光伏组件的重量和外部风荷载。
3、支架的倾角和朝向应根据光伏组件的最佳发电效率进行调整，确保光伏电池板的太阳辐射接收最大化。
四、安装要求：1、支架的安装应符合国家安全规范的要求，并经过负责人员的安全检查和确认。
2、支架的基础应选择坚实、稳定的地面，基础场地应根据设计要求进行钢筋混凝土基础的浇筑。
五、维护要求：1、定期检查支架的焊缝和热镀锌涂层的质量，如果发现缺陷应及时修复或更换。
2、定期清理支架和光伏组件表面的灰尘和污垢，确保光伏组件的发电效率。
3、定期检查和调整支架的倾角和朝向，确保光伏组件的最佳发电效率。
光伏发电系统钢结构固定支架技术规范的制定和实施，对于提高光伏发电系统的运行效率和安全性具有重要意义。
只有充分考虑光伏组件的尺寸和布置要求，合理选择材料和进行制造加工，严格按照设计和安装要求进行施工和维护，才能确保光伏发电系统钢结构固定支架的稳定性和可靠性，从而实现光伏发电系统的长期稳定运行。
屋面光伏支架安装技术手册
屋面光伏支架安装技术手册1. 简介屋面光伏支架是一种用于安装太阳能光伏组件的系统，它能够将光伏组件安全稳定地固定在建筑物的屋面上，以最大化太阳能的利用效率。
本文档将介绍屋面光伏支架的安装技术，包括工具要求、安全注意事项和步骤说明。
2. 工具要求在进行屋面光伏支架安装之前，您需要准备以下工具：- 螺丝刀、扳手和钳子等基本工具- 屋面安全带和其他人身安全装备- 清洁工具，如刷子、抹布和清洗剂- 测量工具，如级尺和角度测量仪- 双面胶带和密封胶请确保所有工具都在使用前进行检查，以确保其完好无损并适用于工作。
3. 安全注意事项在进行屋面光伏支架安装时，务必遵守以下安全注意事项：- 穿戴适当的个人防护装备，包括安全带和防滑鞋。
- 在施工过程中始终谨慎并注意周围环境。
- 避免在恶劣天气条件下进行安装，如强风、雷暴等。
- 使用正确的工具和设备来执行工作。
- 能够确保安全的高度进行工作，如需上升到高处，请使用合适的梯子或脚手架。
4. 安装步骤以下是屋面光伏支架的安装步骤：步骤1：确定安装位置在开始安装之前，需要确定光伏支架的安装位置。
选择一个具有良好光照条件的屋面区域，并确保该位置没有任何影响光伏组件性能的障碍物。
步骤2：清洁屋面在安装光伏支架之前，必须先清洁屋面。
使用清洗剂和刷子清理污垢和杂物，并用抹布擦干净。
步骤3：安装支架根据提供的安装说明，安装光伏支架。
确保支架连接紧固且稳固，能够承受光伏组件的重量和外部环境的风险。
步骤4：安装光伏组件将光伏组件安装到支架上。
根据提供的指导手册，将组件正确安装并固定在支架上，确保紧密连接且无松动。
步骤5：接线和电气连接完成光伏组件的安装后，进行接线和电气连接。
确保正确连接光伏组件，并将电线安全地隐藏在屋面下。
步骤6：系统检查完成安装后，进行系统检查。
确保所有连接牢固可靠，没有松动的螺丝和电线，以及安全的电气连接。
5. 确保维护完成屋面光伏支架的安装后，定期进行维护是非常重要的。
光伏发电站支架技术要求2021
光伏发电站支架技术要求2021光伏发电站是一种利用太阳能发电的设施，其核心技术是光伏发电技术。
在光伏发电站的整个系统中，光伏发电支架是非常重要的组成部分，它直接影响到发电效率和安全性。
为了确保发电站的正常运行和安全性，光伏发电站支架技术日益重要，以下为光伏发电站支架技术要求2021。
1.抗风能力光伏发电站支架必须有良好的抗风性能，能够在强风天气下保持稳定。
在风暴等极端天气下，支架应能承受风压，防止光伏板受到损坏。
2.防腐性光伏发电站通常是在户外环境下运行，因此光伏发电支架必须有良好的防腐性能，能够抵御氧化、腐蚀、紫外线辐射和高温烤灼。
最好采用具有耐腐蚀和防锈功能的材料制作。
3.承载力光伏发电站支架的承载能力必须能够满足光伏板的使用要求。
在保障光伏组件稳定性的情况下，品质支架应精准制定合理的承载力标准，以保障系统质量和安全。
4.安装方便在某些情况下，光伏发电站支架需要在短时间内快速安装，因此其安装过程必须简单易行，能够快速完成。
5.稳定性光伏发电站支架稳定性是其最基本的性能之一。
因此，支架制作材料和结构设计必须力求稳定，以确保系统在各种条件下的稳定运行。
6.环保性光伏发电站是一种清洁能源，因此，光伏发电支架的材料与设计要与环保倡议相一致，以确保光伏发电过程的全球环境保护。
7.自清洁由于支架需要长时间暴露在户外，时间长了可能会有一些灰尘等杂质在上面积聚。
如果支架没有自清洁功能，则可能会影响光伏组件的正常运行，因此建议支架具有自清洁功能。
综上所述，针对当前的光伏发电站支架技术要求，则需要支架具备抗风能力、防腐性、承载力、安装方便、稳定性、环保性和自清洁等基本要素来保障系统稳定性与安全。
光伏支架设计规范
光伏支架设计规范一、概述本规格规定了光伏支架组件在设计、制造、运输和安装期间应遵守的要求。
它还提供了安装技术以及应用、检查和维护等有关信息。
本规格适用于用于发电的动力电池组系统的支架。
合格的组件的主要要求应是：（1）组件的力学性能和抗风抗雪性能应符合法规要求及标准；（2）电气连接安全可靠，符合有关电器安装安全技术标准的要求；（3）支架表面处理合格，且防腐材料质量合格。
二、技术要求（一）结构要求1.支架底座：支架底座是固定在光伏电池组织上附加结构，以把整个支架统一起来的重要部件，其主要材料有钢材、铝合金和不锈钢，多为钢材。
支架底座可以根据项目需要，选择埋地式或直插式固定，其重要技术指标要求如下：①材料：由Q235A级钢材、抗振力优良的铝合金结构材料或不锈钢制成；②静载荷：支架底座均布允许荷载（根据土壤类型分类：砂层、粘土层、岩层）；③抗震性能：支架底座处于地震时，应抗震，抗翻（抗翻参考标准《地震防护标准》JB/T5911-2014）；④防锈处理：采用螺纹连接的支架底座，应有良好的表面防锈处理，保护螺纹滑动部位免受损坏。
2.支架腿：支架腿由Q235A级材料制成，其重要技术指标要求如下：①总体结构：支架腿由组合结构组成，结构合理，安装方便，总体结构优越，杆材和配件间连接可靠；②抗风抗风雪性能：支架腿应考虑地质地貌、风区等要素，根据不同的固定方式安装高系数（大于8），保证支架阻值抗风抗风雪；③抗震性能：支架腿处于地震时，应抗直线震动，抗动载荷;④紧固件：支架腿安装中使用的紧固件应有良好的耐腐蚀性和耐久性。
3.支架链条：当太阳能电池组系统安装的坡度大于3度时，应采用链条固定方式，链条可以根据实际情况选择材料，其重要技术指标为：①材质：采用低碳钢材料或热镀锌骑钢等，抗拉强度要大于400N/mm2②连接方式：具有良好的耐腐蚀性，紧固件应具备不脱落或松动的特性，连接应牢固稳定，不容易脱落。
1.材料的选择：①材料结构：应选择性能高的结构材料；②材料处理：应选择无害的物料处理工艺，确保安装安全性；③材料质量：确保所使用材料符合要求，体质和表面处理质量应符合有关标准要求，防腐效果好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光伏支架技术要求
支架对于我们来说并不陌生，在生活的每个角落，只要你稍加注意，就会有支架的出现，下面南通正道就详细为你介绍一下光伏支架的几种常见形式。
（1）方阵支架采用固定支架，光伏阵列的最佳倾角为36°，共1429个支架，
（2）光伏组件的支撑依据风荷载按照能够抵抗当地50年一遇最大风速进行设计，支架应按承载能力极限状态计算结构和构件的强度、稳定性以及连接强度。
（3）支架设计应考虑在安装组件后，组件最低端离地高度应满足光伏电站设计规范要求，在确保安全的前提下既经济合理，又方便施工。
（4）要充分考虑现场对光伏发电对支架距离地面最小距离的要求，具体数值要经招标人确认。
（5）钢材、钢筋、水泥、砂石料的材质应满足国家标准。
（6）光伏电池组件安装采用压块式固定在组件框架上,为防止腐蚀冷弯薄壁型钢，螺栓、螺母材质为Q235B热浸镀锌，厚度不小于65μm；与冷弯薄壁型钢相联接的所有螺栓也Q235B热浸镀锌；导槽与组件之间的连接螺栓直径为不小于M8。
热浸镀锌满足《金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法》GB/T13912-2002中规定，防腐寿命不低于25年，并提供抗腐蚀性测试报告。
（7）光伏组件光伏支架承受的基本风压应不小于m2。
（8）支架冷弯薄壁型钢檩条满足最大变形量不超过L/200，构件的允许应力比不大于。
（9）钢支撑结构系统的变形量应满足《光伏发电站设计规范》
（GB50797-2012）、“钢结构设计规范（GB50017-2003）”和“钢结构工程施工质量验收规范（GB50205-2001）”。
（10）支架系统抗震等级等应满足《光伏发电站设计规范》（GB50797-2012）以及《建筑抗震设计规范》（GB50011-2012）的要求。
（11）支架与支架基础之间采用螺栓连接形式或预埋件焊接形式，安装完成后的防腐处理由投标人负责，连接螺栓的大小由投标人负责设计。
（12）支架应预留汇流箱安装支撑件，汇流箱规格待定（汇流箱不在供货范围内）。
（13）支架应预留接地扁钢安装用螺栓孔，螺栓孔的位置中标后协商确定。
（14）冷弯薄壁型钢型材与所有钢支撑件之间应有钢垫片。
（15）投标人应提供光伏支架作用于支架基础上的荷载及连接件的定位、大小。
（16）投标人应按照设计院对本项目的整体设计和结构荷载要求，进行支架二次深化设计，向甲方和设计院提供深化设计图和计算书；二次深化设计应满足相关规范、标准的要求，深化设计图纸需经设计院审核确认后方可实施，否则由此引起的返工及其他损失由投标人自行承担。
（17）投标单位应根据自己系统进行深化设计，并在投标报价中考虑此部分造价，深化设计业主不追加造价（正常设计变更除外）。
（18）中标人应在招标人发出中标通知书7天内提交深化设计图纸给设计院供审核，并在招标人的组织协调下，派相关专业人员与施工相关方进行图纸会审。
（19）投标人投标时应提供以下技术文件：
1）投标人须提供企业业绩，项目案例及资质复印件。
2）投标人在投标文件中应提供设计方案图纸及节点详图；同时提供支架的结构计算书及紧固件节点计算书；
3）投标方需提供支架在风压荷载、雪压荷载及地震作用组合作用下的强度、稳定及变形等计算书（含原始计算条件，内力组合，重要参数的选择，内力图，构件布置简图，荷载输入简图，挠度计算结果，整体稳定计算结果，螺栓及螺栓孔的剪切计算等）。
支架结构设计须考虑当地最大风速。
(20)光伏支架上应预留接地孔。
投标方应对所提供产品的技术性能参数、结构特点和主要零部件组成等情况详细描述。
（21）如果投标方没有以书面形式对招标方技术规范书中的相应条文提出异议，则意味投标方所提供的设备完全符合招标方的要求，如有异议，投标方在投标文件中的“技术偏离表”中详细描述。
（22）所有产品的零部件及型材需在工厂内预制完成，根据现场尺寸装配。
（23）本工程选用275Wp光伏组件，工程总容量20MW。
本项目最佳倾角为36°，采用固定式方阵。
每个电池板阵由44块电池组件构成（上下两排，每排22块电池组件），每22块电池组件组成一串（尺寸：1650*991*40mm）。
电池方阵的占地面积及布置方式与电站所处地理位置的纬度、是否采用跟踪装置密不可分。
按照经验，电池组件间的间距要满足以下条件：如果在太阳高度角最低的冬至那一天，从当地时间午前9时至午后3时之间，其电池板组件的影子互相不影响，则对阵列的电池板阵输出没有影响，光伏组件支架套数见总平面布置图。
（24）投标方应建立和完善质量体系，并把ISO9001及ISO14001质量保证体系作为保证产品符合技术要求的一种手段。
投标方应把自己的质量保证体系贯彻在如下过程中：设计过程、文件控制过程、原材料采购控制、生产过程控制、产品检验和试验过程中，投标方应向招标方提供现行、有效、成文的质量体系文件。
（25）投标方应能提供产品具有ISO专业测试机构测试报告或专业测试机构出具的可以证明该产品的主要性能参数符合投标书中提供的技术参数和性能
指标的测试报告。
如果设备已经取得国际/国内认证机构的认证，则应提供认证证书（国家标准《太阳能发电站支架基础技术规范》进行相关的认证）复印件。
（26）投标方提供的设备应功能完整，技术先进成熟，并能满足人身安全和劳动保护条件。
投标方所供设备均正确设计和制造，在投标方提供的各种工况下均能满足安全和持续运行的要求。
太阳能电池组件与安装支架之间的连接不宜采用焊接方式，应采用方便安装和拆卸的卡扣连接方式，承包方应在投标文件中叙述清楚，并提供详细的图纸。
提供的安装方式应考虑太阳能电池组件与安装面之间热胀冷缩不均的问题。
这些年来支架没有收到应有的重视，究其原因还是支架存在很多问题，我们需要对支架现阶段发现的各种由于各方面导致的不足，想办法来进行改进和优化，并且还要在本行业的基础上进行更新。
本文章来自于南通正道，未经允许，请勿转载。
