DLT-沥青脱桶装置

合集下载

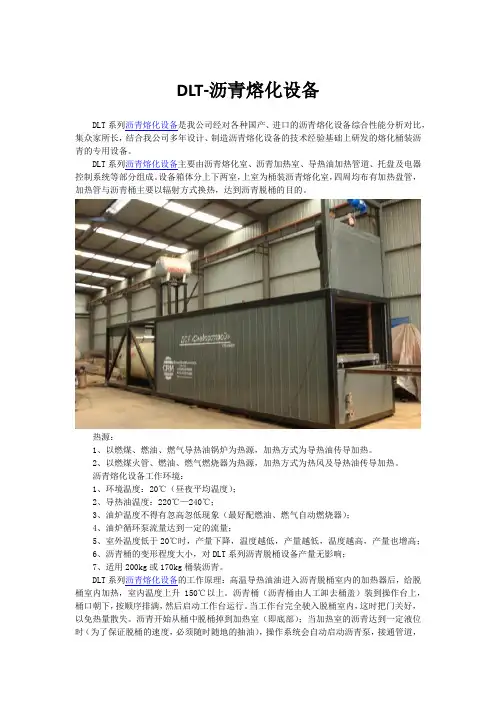

DLT-沥青熔化设备

DLT-沥青熔化设备DLT系列沥青熔化设备是我公司经对各种国产、进口的沥青熔化设备综合性能分析对比，集众家所长，结合我公司多年设计、制造沥青熔化设备的技术经验基础上研发的熔化桶装沥青的专用设备。

DLT系列沥青熔化设备主要由沥青熔化室、沥青加热室、导热油加热管道、托盘及电器控制系统等部分组成。

设备箱体分上下两室，上室为桶装沥青熔化室，四周均布有加热盘管，加热管与沥青桶主要以辐射方式换热，达到沥青脱桶的目的。

热源：1、以燃煤、燃油、燃气导热油锅炉为热源，加热方式为导热油传导加热。

2、以燃煤火管、燃油、燃气燃烧器为热源，加热方式为热风及导热油传导加热。

沥青熔化设备工作环境：1、环境温度：20℃（昼夜平均温度）；2、导热油温度：220℃—240℃；3、油炉温度不得有忽高忽低现象（最好配燃油、燃气自动燃烧器）；4、油炉循环泵流量达到一定的流量；5、室外温度低于20℃时，产量下降，温度越低，产量越低，温度越高，产量也增高；6、沥青桶的变形程度大小，对DLT系列沥青脱桶设备产量无影响；7、适用200kg或170kg桶装沥青。

DLT系列沥青熔化设备的工作原理：高温导热油油进入沥青脱桶室内的加热器后，给脱桶室内加热，室内温度上升150℃以上。

沥青桶（沥青桶由人工卸去桶盖）装到操作台上，桶口朝下，按顺序排满，然后启动工作台运行。

当工作台完全驶入脱桶室内，这时把门关好，以免热量散失。

沥青开始从桶中脱桶掉到加热室（即底部）；当加热室的沥青达到一定液位时（为了保证脱桶的速度，必须随时随地的抽油），操作系统会自动启动沥青泵，接通管道，沥青开始排出。

当桶装、袋装沥青脱桶完毕后，这时不管加热室的沥青是否排空，可以把操作台运行出来装上沥青桶，进入下一个工作循环。

诚服务。

沥青熔化设备性能简介：1、环保性好：封闭式结构，无污染；2、节约能源：利用废气加热脱桶，热气与导热油综合加热沥青池内沥青，传热效率高，节约能源。

主机为封闭式结构，保温好，热量损失小；3、沥青不挂桶：本设备用 350℃以上废气直接加热沥青桶壁，沥青脱得十分干净，不会造成沥青挂桶浪费和污染环境；4、脱水性好：利用内循环、喷洒、搅动，可在沥青升温的同时实现脱水；5、适应性强：适于进口、国产各种桶型。

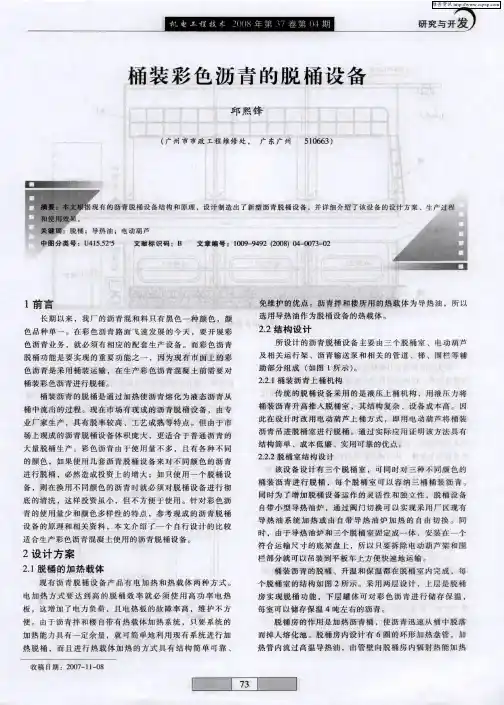

桶装彩色沥青的脱桶设备

，
底的清洗
这样投资虽小
，
但不方便于使用
，
。
针对彩色沥
同时为了增加脱桶设备运作的灵活性和独立性
自带小型导热油炉
，
脱桶设备
青的使用量少和颜色多样性的特点
设备的原理和相关资料
，
参考现成的沥青脱桶
一
通过阀门切换可以实现采用厂区现有
、
生产过程
油
；
电动葫芦
文献标识码
：
中图分类号
：
U4 15 5 2 5
．
"
B
文章编号
：
100 9
—
9492
(2 0 0 8 )
04
—
00 73
—
02
l
刖罱长期以来
，
免维护的优点
我厂的沥青混和料只有黑色
一
。
沥青拌和楼所用的热载体为导热油
。
，
所以
种颜色
，
，
颜
选用导热油作为脱桶设备的热载体
导热油炉
『、、］鱼
－
Ｉ— ］～、 ±广— Ⅲ — 一～］鱼厂一
ｌ０２０ｏ
］
盘柴
／
＼
厂
、
厂
、
厂
、
沥
石
］ｒ脱桶室ｌｒ］
、（、
ｆ脱桶室２ｒ
、￡ｆ脱桶室１。ｒ３［］
业厂家生产

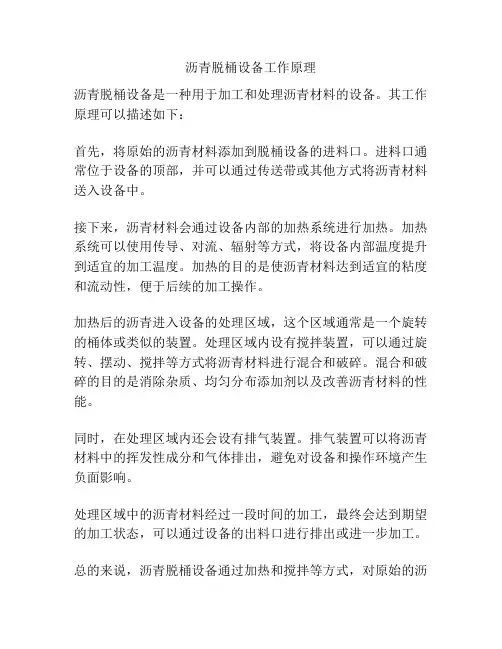

沥青脱桶设备工作原理

沥青脱桶设备工作原理
沥青脱桶设备是一种用于加工和处理沥青材料的设备。

其工作原理可以描述如下：
首先，将原始的沥青材料添加到脱桶设备的进料口。

进料口通常位于设备的顶部，并可以通过传送带或其他方式将沥青材料送入设备中。

接下来，沥青材料会通过设备内部的加热系统进行加热。

加热系统可以使用传导、对流、辐射等方式，将设备内部温度提升到适宜的加工温度。

加热的目的是使沥青材料达到适宜的粘度和流动性，便于后续的加工操作。

加热后的沥青进入设备的处理区域，这个区域通常是一个旋转的桶体或类似的装置。

处理区域内设有搅拌装置，可以通过旋转、摆动、搅拌等方式将沥青材料进行混合和破碎。

混合和破碎的目的是消除杂质、均匀分布添加剂以及改善沥青材料的性能。

同时，在处理区域内还会设有排气装置。

排气装置可以将沥青材料中的挥发性成分和气体排出，避免对设备和操作环境产生负面影响。

处理区域中的沥青材料经过一段时间的加工，最终会达到期望的加工状态，可以通过设备的出料口进行排出或进一步加工。

总的来说，沥青脱桶设备通过加热和搅拌等方式，对原始的沥
青材料进行处理和加工，以得到适宜的沥青产品。

这个过程涉及到加热、混合、破碎和挥发等多个步骤，可以使原始的沥青材料更适合于后续的使用和应用。

新型沥青脱桶设备[实用新型专利]

专利名称：新型沥青脱桶设备专利类型：实用新型专利
发明人：周志超
申请号：CN201921361203.8申请日：20190821
公开号：CN210620713U
公开日：
20200526
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种新型沥青脱桶设备，其包括一个箱体，箱体内部设置有横向轨道，横向轨道上设置有一个托板，托板上设置有多个沥青筒放置孔；箱体内部的下半部设置有存储槽，存储槽内设置有加温管，加温管和外部热源循环口连接；所述的箱体上设置有驱动电机，通过驱动电机驱动托板上的齿带可实现托板在箱体外部和工作台上的位置切换，托板到达箱体内部时位于存储槽的正上方；箱体的侧壁上以及顶面上固定有多根电热管。

本实用新型通过箱体上的驱动装置将托板驱动至箱体内部，箱体内部的电热管对箱体内部加热后通过沥青筒放置孔落入存储槽，存储槽内设置有加热管，通过加热管可对存储槽内部的沥青进行使用前的加热处理。

申请人：德州广通筑路设备有限公司
地址：253000 山东省德州市经济技术开发区晶华大道中段百德路1397号
国籍：CN
更多信息请下载全文后查看。

液压沥青脱桶设备的滑道装置[实用新型专利]

专利名称：液压沥青脱桶设备的滑道装置专利类型：实用新型专利
发明人：王威威
申请号：CN201820253164.9
申请日：20180212
公开号：CN208265020U
公开日：
20181221
专利内容由知识产权出版社提供
摘要：一种液压沥青脱桶设备的滑道装置，所述的液压沥青脱桶设备至少包括一安置在箱体支架上面的箱体，箱体的一侧进桶壁上设置有可将沥青桶从下面翻上送入箱体内的翻转机构，所述的箱体底面设置有与箱体支架固定在一起的、承托沥青桶重量并支撑沥青桶在箱体内滑动摩擦的滑道装置；所述的滑道装置由方钢和圆钢焊接或用紧固件连接组成，其中方钢与箱体支架固定，而圆钢横置在方钢的上面构成箱体的底面并使沥青桶在翻转到滑道装置上滑动移动；它具有沥青桶与滑道接触面小，摩擦阻力小，滑道损坏率低，维修简易等特点。

申请人：美通重机有限公司
地址：314423 浙江省杭州市萧山区大江东产业集聚区前进街道江东三路3698号
国籍：CN
代理机构：杭州九洲专利事务所有限公司
代理人：翁霁明
更多信息请下载全文后查看。

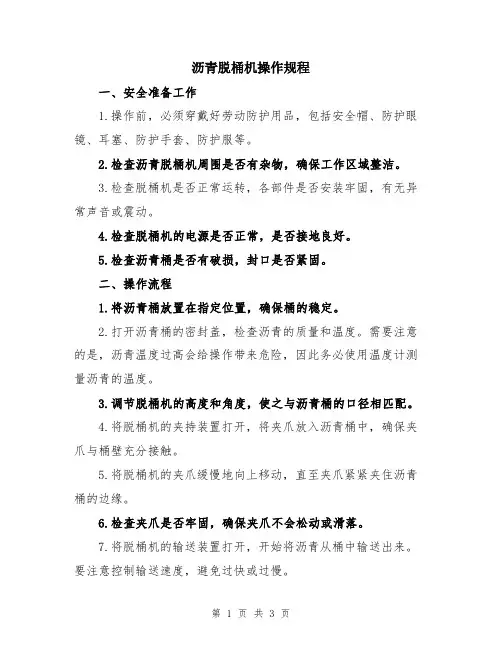

沥青脱桶机操作规程

沥青脱桶机操作规程一、安全准备工作1.操作前，必须穿戴好劳动防护用品，包括安全帽、防护眼镜、耳塞、防护手套、防护服等。

2.检查沥青脱桶机周围是否有杂物，确保工作区域整洁。

3.检查脱桶机是否正常运转，各部件是否安装牢固，有无异常声音或震动。

4.检查脱桶机的电源是否正常，是否接地良好。

5.检查沥青桶是否有破损，封口是否紧固。

二、操作流程1.将沥青桶放置在指定位置，确保桶的稳定。

2.打开沥青桶的密封盖，检查沥青的质量和温度。

需要注意的是，沥青温度过高会给操作带来危险，因此务必使用温度计测量沥青的温度。

3.调节脱桶机的高度和角度，使之与沥青桶的口径相匹配。

4.将脱桶机的夹持装置打开，将夹爪放入沥青桶中，确保夹爪与桶壁充分接触。

5.将脱桶机的夹爪缓慢地向上移动，直至夹爪紧紧夹住沥青桶的边缘。

6.检查夹爪是否牢固，确保夹爪不会松动或滑落。

7.将脱桶机的输送装置打开，开始将沥青从桶中输送出来。

要注意控制输送速度，避免过快或过慢。

8.在输送过程中，应不时检查输送情况，确保沥青流畅、稳定，并观察沥青温度是否符合要求。

9.沥青脱桶机操作结束后，应将输送装置关闭，并将夹爪缓慢地向下移动，将桶放置在安全位置。

10.关闭脱桶机的电源，进行设备清理和维护工作。

三、安全注意事项1.在操作过程中，严禁将手或其他物体伸入沥青桶或脱桶机中。

2.操作人员应保持专注，切勿分散注意力。

3.操作人员禁止穿戴过宽松的衣物，以免被夹到或缠入设备中。

4.操作人员应遵守相关操作规程，严格按照标准进行操作。

5.如果出现设备故障或异常情况，应立即停止操作，并通知维修人员进行检修。

6.在操作过程中，应及时清理沥青桶周围的杂物和油污，防止滑倒或摔伤事故的发生。

7.操作人员应随时关注沥青温度，如果超过安全范围，应及时停止操作并采取相应的措施。

8.操作结束后，应对设备进行清理和维护，保持设备的良好状态。

总结：沥青脱桶机的操作规程是确保操作人员和设备安全的重要措施。

沥青脱桶机操作规程

沥青剥离器操作规程1．作业前应对施工方面的要求，周围安全设施，沥青储存量，以及脱桶机各操作部分，仪表，沥青泵、检查工作装置是否正常，无故障方可正常使用。

2．沥青桶应在一端打开，一头开通气孔，以便脱桶时桶内通气，沥青不被吸住。

3．使用钢丝刷或其他设备清除粘附在桶外部的污垢和其他污染物，以减少桶内的结渣。

4．管状或直接加热沥青汽提塔，开始时要慢速升温，防止沥青溢锅。

5．用导热油加热沥青的沥青汽提塔，开始工作时要慢速升温，将导热油中的水脱净，再将导热油引入脱桶机内脱桶。

6．用废气脱桶的脱桶机，在沥青桶全部进入脱桶房内后，应将废气转换开关拨向脱桶室一侧，桶脱完将空桶拉出来装桶时，将废气转换开关转到直接通向烟囱的一侧。

7．沥青室内沥青温度达到85℃以上时，启动沥青泵进行内部循环，以加速沥青升温速度。

8．直接升温到实验温度的脱桶机，第一批沥青桶脱下的沥青最好不要泵出，留作内循环用沥青，以后每次泵送沥青都要保留一定数量的沥青，这样，沥青泵可以在加热过程中尽快用于内部循环，以加快沥青熔化升温速度。

9．在沥青池中融化桶的桶剥离器，人工勾空桶时，要特别小心，防止沥青烫伤工作人员。

10．对于严重变形的沥青桶，最好采用外箍法或选择一端变形小、开口大的方法，以防止桶在脱桶室内倾倒，影响生产。

11．工作中发现故障时，要立即排除。

排除时，因脱桶机、外管和加热炉温度较高，一定要注意安全，防止烫伤。

12．工作期间，始终注意仪表指示的温度和油位，发现异常，要立即停机检查排除。

13．夏季炎热温度脱桶时，沥青斗口向下时要注意，沥青容易流出，要尽量缩短装桶时间，或将沥青桶开小口。

14．冬天寒冷时期脱桶时，要对沥青泵及外管路保温。

如沥青泵转不动，检查沥青泵是否被冷沥青卡住，不要强行启动沥青泵。

15．当使用仅取下桶且不会将温度升高到工作温度的桶汽提塔时，当沥青温度达到：110℃～120℃时要将沥青泵到升温罐内，待沥青加热到规定使用温度后再使用。

沥青脱桶机操作规程范本（2篇）

沥青脱桶机操作规程范本一、安全操作1.在操作沥青脱桶机之前，必须戴上安全帽、防护眼镜、防护手套等个人防护装备。

2.确保操作场地平整稳固，没有杂物堆放或障碍物。

3.确认电源插头与电源插座相匹配，并进行可靠接地。

4.仔细检查沥青脱桶机的电气设备及传动部件是否正常，如有异常发现，应立即停机排除故障后方可操作。

5.在操作沥青脱桶机时，严禁将手指、头发或衣物等靠近或放入机器内部。

6.操作人员在工作时，应集中注意力，不得分心或进行其他不相关的操作。

7.禁止随意调整或更改机器的工作参数和设置，必须按照操作手册中的要求进行操作。

二、操作步骤1.打开沥青脱桶机的主电源开关，并观察操作面板上的显示屏是否正常。

2.按照要求将需要处理的沥青桶放置在指定的位置，并确保桶盖已经打开。

3.调整机器的工作参数，例如加热温度、加热时间等，根据实际需要进行设置。

4.按下启动按钮，启动沥青脱桶机，开始进行沥青的脱桶工作。

5.观察沥青脱桶机的工作状态，确保沥青能够顺利地从桶中流出，不出现堵塞或溢出等情况。

6.在脱桶过程中，如有异常情况，应立即停机检查，并根据实际情况处理问题。

7.当沥青脱桶机完成脱桶工作后，应及时停止机器，关闭主电源开关，并清理机器内部的沥青残渣。

三、维护保养1.每次使用沥青脱桶机之前，必须进行必要的检查，确保机器各部位无损坏和松动。

2.定期清洁机器的内部和外部，除去沥青残渣和灰尘等污物，保持机器的清洁和正常运行。

3.定期检查机器的电气连接、传动装置及润滑部件，如有问题及时修理或更换。

4.正确维护机器的加热系统，定期清洁加热管道，保持加热温度稳定。

5.注意机器的防护设施是否完好，如有损坏或缺失，应及时修复或更换。

6.遵循制造商的维护保养建议，按照要求进行机器的定期保养和维修。

四、事故应急处理1.当操作中发生故障或事故时，应立即停止机器，并按照操作手册中的应急处理程序进行处理。

2.在发生火灾时，应立即切断电源，并使用适当的灭火器材进行灭火，如无法控制，请立即报警。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

DLT-沥青脱桶装置
DLT系列沥青脱桶装置是我公司经对各种国产、进口的沥青脱桶装置综合性能分析对比，集众家所长，结合我公司多年设计、制造沥青脱桶装置的技术经验基础上研发的熔化桶装沥青的专用设备。

DLT系列沥青脱桶装置主要由沥青熔化室、沥青加热室、导热油加热管道、托盘及电器控制系统等部分组成。

设备箱体分上下两室，上室为桶装沥青熔化室，四周均布有加热盘管，加热管与沥青桶主要以辐射方式换热，达到沥青脱桶的目的。

热源：
1、以燃煤、燃油、燃气导热油锅炉为热源，加热方式为导热油传导加热。

2、以燃煤火管、燃油、燃气燃烧器为热源，加热方式为热风及导热油传导加热。

沥青脱桶装置工作环境：
1、环境温度：20℃（昼夜平均温度）；
2、导热油温度：220℃—240℃；
3、油炉温度不得有忽高忽低现象（最好配燃油、燃气自动燃烧器）；
4、油炉循环泵流量达到一定的流量；
5、室外温度低于20℃时，产量下降，温度越低，产量越低，温度越高，产量也增高；
6、沥青桶的变形程度大小，对DLT系列沥青脱桶设备产量无影响；
7、适用200kg或170kg桶装沥青。

DLT系列沥青脱桶装置的工作原理：高温导热油油进入沥青脱桶室内的加热器后，给脱桶室内加热，室内温度上升150℃以上。

沥青桶（沥青桶由人工卸去桶盖）装到操作台上，桶口朝下，按顺序排满，然后启动工作台运行。

当工作台完全驶入脱桶室内，这时把门关好，以免热量散失。

当桶装、袋装沥青脱桶完毕后，这时不管加热室的沥青是否排空，可以把操
作台运行出来装上沥青桶，进入下一个工作循环。

诚服务。

沥青脱桶装置性能简介：
1、环保性好：封闭式结构，无污染；
2、节约能源：利用废气加热脱桶，热气与导热油综合加热沥青池内沥青，传热效率高，节约能源。

主机为封闭式结构，保温好，热量损失小；
3、沥青不挂桶：本设备用 350℃以上废气直接加热沥青桶壁，沥青脱得十分干净，不会造成沥青挂桶浪费和污染环境；
4、脱水性好：利用内循环、喷洒、搅动，可在沥青升温的同时实现脱水；
5、适应性强：适于进口、国产各种桶型。

沥青桶变形不影响作业；
6、安全可靠：设备采用自动控制系统，可根据油温实现自动控制，并配有相应监视仪表；
7、便于搬迁：半移动式结构便于搬迁，快速组装，安装简便。

沥青脱桶装置安装使用和注意事项：
1、沥青脱桶装置的安装
根据工作环境选好最佳位置，按基础图纸打好基础，注意在打操作台轨道基础时一定要严格按基础图纸标定的角度打，以便工作台能够顺利的驶入脱桶室。

2、沥青脱桶装置的使用和注意事项
使用前应对沥青脱桶装置进行全面检查，确认管路、阀门开关状态无误及仪表显示正常时方能给油运转，并保证预热，脱桶室温度上升150℃以上。

进行正常操作，正常使用过程中，操作人员一定要注意操作安全，以免被烫伤或被传动链条绞入。

为了防止沥青老化，沥青脱桶设备加热室内的加热器，导热油流量是可调的，如果温度过高可调节导热油入口的阀门来控制，沥青温度保证在110—130℃即可。

沥青脱桶装置保养和维护：
1、为了保证沥青的加热速度，加热室内随时清理，保证脱桶室出油管的畅通。

该设备配备专用沥青过滤器，美观实用。

2、为了保持沥青脱桶设备及零件的使用性能完好，每年应对沥青脱桶设备表面进行清理、涂漆。

3、经常观察沥青脱桶设备的换热排管使用情况，发现有渗漏现象要及时处理。

聊城汇通工程售后服务措施：
1、公司遵循“质量第一，用户至上”的原则，建立了以分管经理挂帅的售后服务机构。

2、建立了工程项目档案，定期回访，发现问题及时解决。

3、公司专门成立售后服务办公室，配备了专门的人员及机器设备。

4、安装了售后服务热线，接到电话后200公里内四小时到达。

200公里500公里，24小时到达。

5、我们的服务宗旨是“以最快的速度，优质的服务为用户提供便利”。

聊城市汇通公路设备有限公司（原聊城市华通公路设备有限公司）成立于2004年，公司注册资本金380万元，注册地址位于聊城市凤凰工业园经三路中段，公司固定资产三千多万元，公司现有员工100余人，其中教授级高级工程师6人、高级工程师10余人、工程师及助理
工程师20余人，公司主要员工来自山东省供销社聊城机械厂，从事道路沥青加热、储存及深加工设备的研发、制作及技术服务三十年，有较高的工程设计水平及丰富的项目管理经验。

我公司拥有一支从业三十年，以道路沥青加热、储存及深加工设备、材料、工艺及实验专家为主体的科研开发队伍，具有强大的产品开发能力。

公司开发的产品解决了困扰人类数千年的沥青在加热使用过程中的高污染、高能耗问题，并在筑、养路机械、公路新材料，特别是沥青设备开发研制领域，开发了道路沥青加热、储存、深加工等三大系列十余种机型的机械产品。

公司拥有道路沥青加热、储存及深加工设备独有的完整产品体系和技术方案，尤其是公司产品导热油加热沥青罐采用的整体加热技术、快速局部升温取油技术（局部加热器）、罐底低位取油技术、分层加热技术、低位自流发油技术等专业技术；橡胶沥青设备采用的独特湿法生产工艺；SBS改性沥青设备采用的一次性过磨出成品技术、单罐持续生产技术均为不同时期世界或国内首创技术，满足了国内外客户的不同需求。

我公司凭借道路沥青加热、储存及深加工设备领域自己独有的技术，承担的工程项目遍及全国，例如山东、河北、河南、云南、江西、陕西、山西、甘肃、内蒙古、新疆等省市自治区，并出口到包括俄罗斯、印度、巴西、葡萄牙、瑞士、澳大利亚、尼日利亚、阿尔及利亚、斯里兰卡在内的30余个国家，受到海内外客户的广泛赞誉和青睐。

多年来，聊城汇通的系统技术服务在国内外客户心目中树立了快捷的施工速度和完美的品牌形象。
