EN310 人造板----弯曲强度与弯曲弹性模量检测
人造板弹性模量检测方法及其研究现状

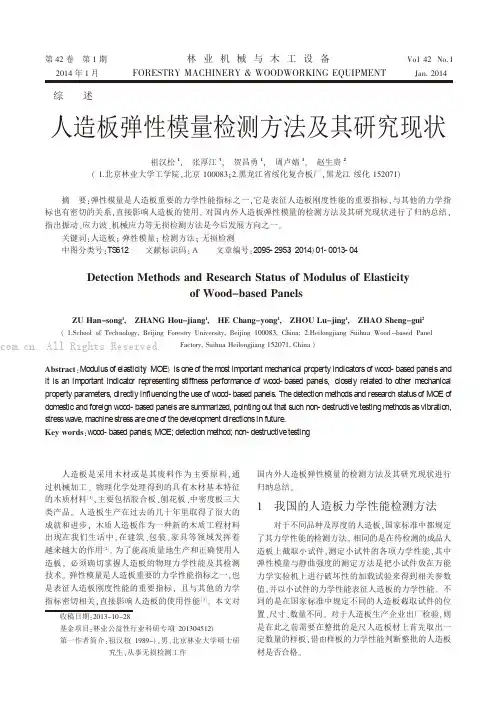

人造板弹性模量检测方法及其研究现状祖汉松1,张厚江1,贺昌勇1,周卢婧1,赵生贵2(1.北京林业大学工学院,北京100083;2.黑龙江省绥化复合板厂,黑龙江绥化152071)摘要:弹性模量是人造板重要的力学性能指标之一,它是表征人造板刚度性能的重要指标,与其他的力学指标也有密切的关系,直接影响人造板的使用。
对国内外人造板弹性模量的检测方法及其研究现状进行了归纳总结,指出振动、应力波、机械应力等无损检测方法是今后发展方向之一。
关键词:人造板;弹性模量;检测方法;无损检测中图分类号:TS 612文献标识码:Ａ文章编号:2095-2953(2014)01-0013-04Detection Methods and Research Status of Modulus of Elasticity of Wood-based PanelsZU Han-song 1,ZHANG Hou-jiang 1,HE Chang-yong 1,ZHOU Lu-jing 1,ZHAO Sheng-gui 2(1.School of Technology,Beijing Forestry University,Beijing 100083,China;2.Heilongjiang Suihua Wood -based PanelFactory,Suihua Heilongjiang 152071,China )Abstract :Mo dulusof e la s ticity (MOE )is o ne o f the m o s t im po rta nt m e cha nica l pro pe rty indica to rs o f w oo d-ba s e d pa ne ls a nd it is a n im portant indica to r repre s e nting s tiffne s s pe rfo rm a nce o f wo o d-ba s e d pa ne ls ,clo s e ly relate d to othe r m e cha nica l pro pe rty pa ra m e te rs ,dire ctly influencing the us e o f wo o d-ba s e d pane ls .The de te ction m e tho dsand re s e a rch s ta tus of MO E o f do m e s tic a nd fo re ig n wo o d-ba s e d pa ne lsare s um m ariz e d,po inting out tha t s uch non-de s tructive te s ting m e tho ds a s vibra tio n,s tres swa ve ,m achines tre s sa reo neo f thede ve lo pm e nt dire ctionsin future .Key words :wo o d-ba s e d pa ne ls ;MO E;dete ctio n m e thod;no n-de s tructivete s ting人造板是采用木材或是其废料作为主要原料,通过机械加工、物理化学处理得到的具有木材基本特征的木质材料[1],主要包括胶合板、刨花板、中密度板三大类产品。
人造板产品质量检验(一)2024
人造板产品质量检验（一）引言概述：人造板产品是一种重要的装饰材料，在建筑、家具等领域有广泛的应用。
为了确保人造板产品的质量，需要进行严格的检验工作。
本文将从五个方面详细介绍人造板产品的质量检验方法与标准。
正文内容：一、外观检验1. 检查板材表面有无明显瑕疵或破损2. 观察板材颜色、纹理是否均匀一致3. 检测板材的平整度和平面度4. 检查板材边缘的处理是否齐整5. 检查板材的包装是否完好，有无损坏二、物理性能检验1. 测定板材的密度2. 测量板材的厚度和重量3. 进行板材的弯曲试验，评估其强度和弹性4. 测试板材的抗冲击性能5. 测试板材的抗滑移性能三、耐火性能检验1. 进行板材的燃烧测试，评估其阻燃性能2. 测试板材在高温下的抗变形性能3. 检测板材的燃烧产物有无有害气体释放4. 测试板材的烟密度和毒性评估5. 进行板材的防火性能测试，评估其抗火性能等级四、甲醛释放检验1. 使用甲醛检测仪测量板材内部和表面的甲醛含量2. 检测甲醛释放量是否符合国家标准要求3. 进行板材的甲醛释放动态测试，确定其释放规律4. 检测板材在不同湿度条件下的甲醛释放情况5. 评估板材的环保性能，判断是否超出国家相关限值标准五、商品包装检验1. 检查商品包装是否符合国家标准2. 检查包装标识是否齐全、清晰可读3. 评估包装的耐压性能和防潮性能4. 检查包装是否具有外部损坏迹象5. 进行包装的开箱检验，确认其中的人造板产品符合规格要求总结：人造板产品质量检验是确保产品质量合格的关键环节。
通过外观检验、物理性能检验、耐火性能检验、甲醛释放检验和商品包装检验等方面的全面检测，可以保证人造板产品的品质稳定和安全性能符合相关标准要求。
企业和消费者在选择和使用人造板产品时，应重视相关的质量检验工作，以保证产品质量和用户体验的双赢。
人造板 检测指标 解读
人造板检测指标解读人造板是一种人工制造的木材替代材料，由于其高效、环保等特点而被广泛应用于家具、建筑和装饰等行业。
为了确保人造板的质量和安全性，一些特定的检测指标被提出并广泛使用。
以下是人造板常见的几个重要检测指标解读：1. 含水率：含水率是指人造板中所含的水分的重量百分比。
它对于评估人造板的稳定性和防潮性能非常重要。
通常情况下，人造板的含水率应控制在8%至12%之间，过高或过低的含水率都可能导致板材发生变形或开裂。
2. 强度指标：强度指标主要包括抗弯强度和冲击强度。
抗弯强度是指板材在外力作用下的抵抗能力，而冲击强度是指板材在受到冲击时的抵抗能力。
这些指标能够评估人造板的结构稳定性和使用寿命。
3. 含胶量：含胶量是指人造板中粘合剂的重量百分比。
粘合剂是将木屑、麻屑等碎片粘合在一起的关键材料。
合适的含胶量可以保证人造板的结实度和粘合效果，但过高的含胶量可能会造成甲醛等有害物质释放。
4. 形状稳定性：人造板的形状稳定性是指在潮湿或干燥的环境中，板材的尺寸和形状是否会发生变化。
良好的形状稳定性意味着人造板具有一定的抗湿膨胀和抗干缩能力，适应性较强。
除了上述主要指标外，人造板的检测还包括其阻燃性、耐酸碱性、色差等指标。
通过对这些关键指标的检测，我们可以评估人造板的品质，帮助消费者选择高质量的人造板产品，并确保使用过程中的安全性。
需要注意的是，针对不同的应用场景和具体需求，人造板的检测标准也可能略有不同。
因此，在选择和购买人造板产品时，消费者可以查看相应的检测报告，了解产品的检测指标是否符合需求，并在实际使用中合理选用。
EN310 人造板----弯曲强度与弯曲弹性模量检测
EN310 人造板----弯曲强度与弯曲弹性模量检测人造板是一种由木材或其他可再生纤维材料制成的复合材料，被广泛应用于建筑和家具制造等领域。
在设计和制造人造板时，弯曲强度和弯曲弹性模量是两个重要的物理参数，用于衡量人造板在受到外力时的抗弯性能和变形能力。
本文将探讨人造板的弯曲强度和弯曲弹性模量检测方法以及其在实际应用中的意义。
首先，我们来介绍一下弯曲强度和弯曲弹性模量的概念。
弯曲强度是指在外力作用下，人造板在弯曲时所能承受的最大应力。
它反映了人造板在承受弯曲力矩时的抗弯能力。
弯曲弹性模量则是衡量了人造板在受到外力时的变形能力。
它反映了人造板在弯曲时的刚度和弹性恢复能力。
对于人造板的弯曲强度和弯曲弹性模量的检测，常用的方法是三点弯曲试验。
三点弯曲试验是将人造板样品放置在两个支持点之间，以一定速度施加负载，通过测量样品的变形和载荷来获得弯曲强度和弯曲弹性模量的数值。
在进行三点弯曲试验之前，首先需要准备标准的人造板样品。
样品的大小、形状和厚度应符合相关的标准要求。
样品制备时需要注意保持样品的表面平整，并避免样品出现明显的缺陷，如裂纹、破损等。
样品准备好之后，可以进行三点弯曲试验了。
将样品放置在两个支持点之间并固定好，使得样品的表面面向上方。
然后通过一个加载装置向样品施加负载。
在施加负载的过程中，需要记录下载荷和样品的变形量。
通过测量样品的变形量和载荷值，可以计算出人造板的弯曲曲线。
弯曲曲线的斜率反映了人造板的弯曲弹性模量，而曲线的最高点对应的载荷值则反映了人造板的弯曲强度。
通过进行多组试验，可以得到人造板不同部位的弯曲强度和弯曲弹性模量值。
弯曲强度和弯曲弹性模量的检测对于人造板的质量控制和应用选择有着重要的意义。
首先，弯曲强度是衡量人造板抵抗扭曲和变形的能力的指标，直接关系到其在结构和家具制造中的使用安全性。
较高的弯曲强度意味着人造板能够承受更大的外力，减少因承重不足而导致的结构破坏和损伤。
其次，弯曲弹性模量对于人造板在受力时的表现和使用寿命也有重要的影响。
实木 静曲强度测试标准

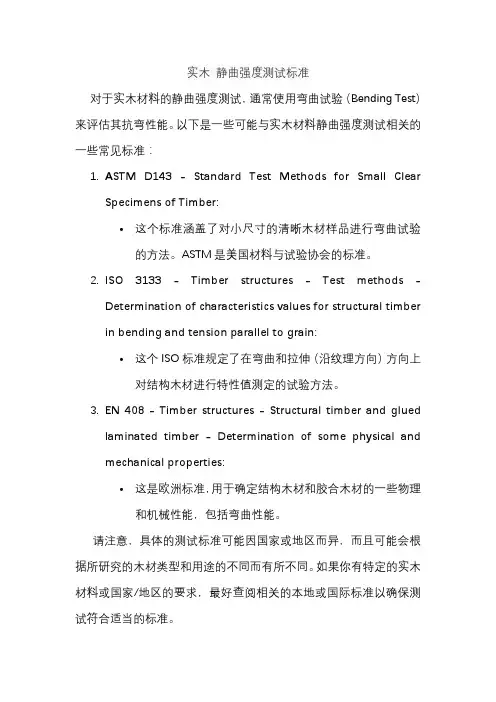

实木静曲强度测试标准
对于实木材料的静曲强度测试，通常使用弯曲试验（Bending Test）来评估其抗弯性能。
以下是一些可能与实木材料静曲强度测试相关的一些常见标准：
1.ASTM D143 - Standard Test Methods for Small Clear
Specimens of Timber:
•这个标准涵盖了对小尺寸的清晰木材样品进行弯曲试验的方法。
ASTM是美国材料与试验协会的标准。
2.ISO 3133 - Timber structures - Test methods -
Determination of characteristics values for structural timber in bending and tension parallel to grain:
•这个ISO标准规定了在弯曲和拉伸（沿纹理方向）方向上对结构木材进行特性值测定的试验方法。
3.EN 408 - Timber structures - Structural timber and glued
laminated timber - Determination of some physical and mechanical properties:
•这是欧洲标准，用于确定结构木材和胶合木材的一些物理和机械性能，包括弯曲性能。
请注意，具体的测试标准可能因国家或地区而异，而且可能会根据所研究的木材类型和用途的不同而有所不同。
如果你有特定的实木材料或国家/地区的要求，最好查阅相关的本地或国际标准以确保测试符合适当的标准。
关于人造板检验技术常见问题分析
关于人造板检验技术常见问题分析摘要：当前，随着社会的发展，人民的生活水平迅速提高，对产品的质量的需求也越来越高。
为了改善我国的物质品质，必须加强产品的品质观念，不断地进行改进和改进，以降低产品中的甲醛，从而改善产品的物理特性。
但是，目前我国在检测过程中仍然有各种不符合标准，因此，本篇文章就我国目前在检测过程中遇到的一些问题进行了探讨，并给出了一些有意义的建议。
关键词：人造板；检验技术；常见问题最近几年来随着经济的发展，人们对人造板产品的需求量不断增加，相关部门也开始重视起了这一产业。
我国的人造板企业对其生产技术进行了持续的改善，同时也使其中的甲醛浓度有所下降。
为了适应经济发展，相关部门出台了一套鼓励发展的方针，强化了对其进行监管。
然而，尽管技术上有所改善，但目前我国的人造板质量检验仍有不合格之处。
所以，在实际应用中，对板材的品质进行评价是非常重要的。
一、人造板的基本概述人造板是将木材或其他非木材植物经过适当的机械处理，分割为不同的单体，再施加或不施加胶粘剂以及其他添加剂胶制成的薄片或模压制品。
人造板是一种由人工制造的木制品或其他非木制品制成的新产品。
人造板主要包含纤维板、胶合板与刨花板等三大类，根据这三大系列，可以生产出各种延伸和深加工的制品。
木制板材的问世标志着我国木质产品的发展已由单纯的木材形态逐渐过渡到木质材料的性能。
在生产过程中，要注意运用造纸、纺织等技术，从而使其成为一种科学的生产技术。
另外，在建筑工程中，采用人造板材代替原木可以增加使用量，的人造板材可以代替的原木木材[1]。
二、人造板的生产现状以及影响人造板质量的原因（一）人造板生产现状随着循环理念的发展，国家逐渐出台了一套有利于提高木材原料利用效率的优惠政策和措施，从而推动了整个行业的创新与发展。
经过引进先进技术再到改造、技术革新，使我国的木材生产技术有了很大的提高。
再加上我国低成本的劳动资源，使得我国的人造板产量快速增加，目前已经成为全球第一。
人造板检测报告
人造板检测报告1. 引言本报告旨在对人造板进行检测，并提供有关其质量和性能的详细信息。
人造板是现代建筑和家具制造业中广泛使用的一种材料，它由经过压缩和粘合的木材纤维或颗粒组成。
通过对人造板进行全面的检测，可以确保其符合相关的标准和规定，并能满足客户的需求。
2. 检测方法人造板的质量和性能可以通过以下几种检测方法来评估：2.1 物理性能测试物理性能测试旨在评估人造板的强度、硬度和耐久性。
常见的物理性能测试项目包括：•弯曲强度测试：通过施加一定的力量来评估人造板在弯曲过程中的强度。
•压缩强度测试：测量人造板在受压时的最大抵抗力。
•密度测试：用于确定人造板的密度，密度通常是衡量人造板质量的重要指标之一。
•湿度膨胀测试：用于评估人造板在潮湿环境中的膨胀程度。
2.2 化学分析化学分析用于确定人造板中可能存在的有害物质含量，包括甲醛和其他挥发性有机化合物。
这些有害物质可能对人体健康造成潜在的风险。
化学分析通常包括提取样品中的化学物质，并使用适当的仪器进行定量分析。
2.3 外观检查外观检查是通过目视观察和使用放大镜来评估人造板的外观质量。
其中包括检查表面平整度、划痕、颜色一致性等方面。
外观检查可以帮助识别任何可能影响人造板使用性能和外观的缺陷。
3. 检测结果经过以上的检测方法，我们得到了以下关于人造板的检测结果：3.1 物理性能测试结果•弯曲强度：人造板的弯曲强度达到了标准要求，表明其具有良好的承载能力。
•压缩强度：人造板的压缩强度符合标准范围，表明其能够承受一定的压力。
•密度：人造板的密度在合理范围内，满足质量要求。
•湿度膨胀：人造板在潮湿环境下的膨胀率低于标准要求，表明其具有良好的稳定性。
3.2 化学分析结果•甲醛含量：经过化学分析，人造板中的甲醛含量低于规定的限值，符合健康和安全标准。
•挥发性有机化合物：没有检测到人造板中的其他挥发性有机化合物，符合相关标准和规定。
3.3 外观检查结果•表面平整度：人造板的表面平整度良好，没有凹凸不平的问题。
6.人造板产品质量检验
6.人造板产品质量检验人造板产品质量检验1. 引言人造板是一种常见的建材，其质量直接影响到使用安全和耐久性。
为了确保人造板产品的质量，需要进行全面的质量检验。
本将介绍人造板产品质量检验的详细步骤和方法，相关人员进行检验工作。
2. 检验前准备2.1 确定检验目的和要求在进行人造板产品质量检验之前，需要明确检验的目的和要求。
例如，检验是否满足相关标准，是否符合合同约定的质量要求等。
2.2 确定检验标准和方法根据人造板产品的特点，选择适合的检验标准和方法。
常用的检验标准包括国家标准、行业标准以及企业内部标准。
2.3 准备检验设备和仪器根据所选的检验方法，准备相应的检验设备和仪器。
例如，光学显微镜、电子显微镜、厚度测量仪等。
2.4 制定检验方案根据检验要求和标准，制定详细的检验方案。
方案应包括检验项目、检验方法、检验设备和仪器、检验人员以及检验时间等。
3. 检验项目根据人造板产品的特点，确定常见的检验项目包括但不限于以下内容：3.1 外观质量检验检查人造板产品的表面是否平整、无裂纹、无脱落等问题。
3.2 基本物理性能检验包括板材厚度测量、板材密度测量、板材弯曲性能检验等。
3.3 力学性能检验包括板材的抗拉强度、弯曲强度、冲击强度等力学性能的检验。
3.4 粘结强度检验通过粘结强度测试，确定人造板产品的胶合强度是否符合要求。
3.5 环境性能检验检验人造板产品在不同环境条件下的性能，包括湿度变形率、耐热性、阻燃性等。
4. 检验流程4.1 采样根据检验方案，从批次中随机采样，确保样品具有代表性。
4.2 样品制备对采样的样品进行处理，如切割、打磨等，以便进行后续的检验操作。
4.3 检验操作按照制定的检验方案，使用相应的检验方法和仪器进行检验。
每个检验项目都需要进行详细的操作说明和数据记录。
4.4 检验结果评定根据检验标准，对检验结果进行评定。
判断样品是否合格或不合格，并记录评定结果。
4.5 编制检验报告根据检验结果，编制检验报告，包括检验项目、检验结果、评定依据以及建议等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
BS EN310：1993人造板----弯曲强度与弯曲弹性模量检测Wood-based panels—Determination of modulusof elasticity in bending and of bending strength 本欧盟标准EN 310：1993具有英国国家标准地位协作机构欧洲标准化委员会（CEN）在诸协作机构的合作下制定了本欧盟标准。
参入协作的国家机构如下：奥地利----Oesterreichisches Normungsinstitut比利时----Institut belge de normalisation丹麦----Dansk Standardiseringsraad芬兰----Suomen Standardisoimisliito,r.y.法国----Association francaise de normalisation德国----Deutsches Institut fur Normung e . V.希腊----Hellenic Organization for Standardization冰岛----Technological Institute of Iceland爱尔兰----National Standards Authority of Ireland意大利----Ente Nazionale Italiano di Unificazione卢森堡----Inspection du Travail et des Mines荷兰----Nederlands Normalisatie-instituut挪威----Norges Standardiseringsforbund葡萄牙----Instituto Potugues da Qualidada西班牙----Asociacion Espanola de Normalizacion y Certificacion瑞典----Standardiseringskommissionen i Sverige瑞士----Association suisse de normalization联合王国----British Standards Institution该英国标准在建筑与民用工程部技术委员会（B/--）的指导下修订，并由标准委员会管理局于1993年4月15日颁布生效。
ⓒBSI 1993英国标准研究所有关标准参考资料可向B/541委员会文献资料90/15587DC 文献起草说明处查寻。
ISBN 0 580 21056 1标准颁布以来的修改意见目录页码协作机构前页国家标准前言 1前言 2EN310版本 3国家标准附件NA 底页国家标准附件NB 底页（英国）国家标准前言本标准在建筑与民用工程部技术委员会的指导下进行了修订，并由欧洲标准化委员会（CEN）颁布关于人造板----弯曲强度与弯曲弹性模量检测EN310：1993的英文版本。
EN310是有关专家国际讨论的结果，英国在其中起了积极作用。
基本的检测方法在技术上等同于BS1142：1989关于纤维板技术规范的A*10条款与A*12条款和BS5669刨花板的第一部分：1989，试件的取样、条件与测试的10与11*1条款，所有这些相关的英国标准将在适当时候废除。
符合英国标准不能避免法律责任。
EN3101993年2月UDC 674·03：620·172·225：620.·174术语：人造板，刨花板，胶合板，纤维板，定向刨花板，水泥刨花板，试验方法，弹性模量，弯曲强度英文版本人造板——弯曲强度和弯曲弹性模量的检测本欧盟标准由欧洲标准化委员会（CEN）于1992年12月15日批准。
根据CEN/CENELEC的规定，欧洲标准化委员会各成员国应遵守委员会的规定，不作任何修改地视为各国国家标准。
最新的国家标准等参考文献与资料可从中央秘书处或任何欧洲标准化委员会成员处获得。
本欧盟标准有三个官方版本（英文版、法文版和德文版），由欧洲标准化委员会（CEN）成员负责把该标准翻译成各自的语言，并通知中央秘书处，且具有与官方版本同等地位。
执行欧盟标准的欧洲标准化委员会（CEN）成员国为奥地利、比利时、丹麦、芬兰、法国、德国、希腊、冰岛、爱尔兰、意大利、卢森堡、荷兰、挪威、葡萄牙、西班牙、瑞典、瑞士和联合王国。
CEN欧洲标准化委员会中央秘书处：rue de Stassart36，B—1050布鲁塞尔ⓒ1993欧洲标准化委员会（CEN）成员版权所有Ref. No. EN310: 1993E 前言本欧盟标准由欧洲标准化委员会（CEN/TC112），人造板技术委员会（秘书处设在德国）第4组“通用测试方法”工作组制订（秘书处设在英国）。
本标准是在欧洲参与起草的ISO9429：1989（现在的ISO/DIS0的基础上制订的。
本标准是有关人造板尺寸与性能检测方法的标准规范系列之一。
不存在可替代的欧盟标准。
本欧盟标准应赋予国家标准的地位，或者颁布等同的版本；或者最迟至1993年8月认可本标准，并且最迟至1994年12月废除与本标准不一致的国家标准。
依照CEN/CENELEC的规定，下列国家理应执行本欧盟标准：奥地利、比利时、丹麦、芬兰、法国、德国、希腊、冰岛、爱尔兰、意大利、卢森堡、荷兰、挪威、葡萄牙、西班牙、瑞典、瑞士和联合王国。
目录页码1、范围 32、参考文献 33、原理 34、检测装置 35、试件 36、检测方法 57、结果表示 58、检测报告 5附件A：参考文献。
7EN310：19931、范围本欧盟标准规定了公称厚度等于或大于3mm的人造板弯曲弹性模量和弯曲强度的检测。
注：结构用木材构件性能的检测方法根据EN 789的试验方法测定。
2、参考文献本欧盟标准参照了有日期或无日期的文献资料和其它出版刊物的条款。
这些文献条款引用在本标准版本的适当之处，参照的标准文献列于文后。
有日期的文献资料，随后增补或修订的刊物条款在本标准中得到引用。
无日期的参考文献参照其最新版本。
EN 325 人造板-试件尺寸的测定EN 326-1 人造板取样、锯制和检验第1部分：试件取样、锯制和检验结果描述。
3、原理采用在两点支撑的试件的中心位置上施加载荷的方法来测定试件的弯曲强度和弯曲弹性模量。
通过试件弯曲挠度直线区域的斜率来计算弯曲弹性模量；计算数值只是表面上的弹性模量，不是真实模量，因为这种试验方法既产生弯曲又产生剪切作用。
试件弯曲强度用作用在试件全部横截面上的最大载荷F max与弯曲力矩M的比值来计算。
4、检测装置4.1符合EN325要求器具。
4.2由下列必要的构件组成的测试机（如图1所示）：图1 弯曲设备设置尺寸mm1 =试件F =载荷t =试件厚度l=20t l2 =l1+5014.2.1两个相互平行的、圆柱形的、由滚柱轴承支撑的，其长度超过试件的宽度，直径15±0.5mm的支撑辊。
支撑辊间距应可以调节。
一个长度与支撑辊相同的，直径为30±0.5mm的圆柱型加载荷压头，加载荷压头放置距两支撑辊等距离并平行于两支撑辊。
4.2.2在跨距中间有一个能够测量试件挠度的、精确度为0.1mm的测量仪器。
4.2.3能够测量施加在试件上的载荷大小的测量系统，精确至测量值的1%。
5、试件5.1取样和锯制试件的取样和锯制按照EN 326-1进行。
试件的锯制一组为纵向，一组为横向。
5.2试件尺寸试件应为长方形，尺寸如下：试件宽度应为（50±1）mm。
对于挤压成型的板材、多孔结构板材或类似的孔洞平行于试件长度方向的空心结构板材，试件的宽度至少为一块空心孔洞直径的2倍（即2倍的孔径加2个孔辐宽度）。
试件应有对称的横断面（如图2所示）。
尺寸mm图2 空心板的横断面当试件有平行于试件长度方向的空心孔洞时，载荷应直接作用在孔辐上方。
试件长度L2应为其公称厚度的20倍加上50mm，最大的长度为1050mm，最小的长度为150mm。
如果试件的挠度很大而破坏未发生，检测弯曲强度的跨距应减小。
试验报告中应包括实验失败时的跨距。
如果出现这种情况，应使用一组新的试件重做测试。
胶合板试件不应带有影响强度的缺陷。
5.3试件平衡处理试件应放置在相对湿度（65±5）%和温度（20±2）℃的环境中调整到恒定质量。
在时间间隔24小时的两次连续称量的质量差不超过试件质量的0.1%时，可视为质量恒定。
6、检测方法6.1根据EN 325，依照以下几点位置测定每块试件的宽度和厚度：-试件对角线交点处测量厚度；-试件边长的中心部位测量宽度。
6.2调整跨距为试件公称厚度的20倍，精确至1mm之内，跨距不少于100mm，超过1000mm。
测量跨距精确至0.5mm。
6.3把试件平放在支撑辊上，试件的纵轴与支撑辊成直角，试件中心点承受载荷。
（如图1所示）。
6.4试验过程中载荷应匀速施加在试件上，加载速率调节在时间60±30s内达到最大破坏载荷。
在试件的中心位置测量挠度（在加载压头下方），精确至0.1mm。
相应的载荷的测量精确至1%。
如果弯曲挠度测量呈递增变化，至少要用6对读数来计算。
6.5记录最大破坏载荷，精确至1%。
6.5用取自板材的两个方向，即纵向和横向的两组试件进行试验。
每组试件内，取一半试件顶面朝上，一半试件底面朝上进行试验。
7、结果描述7.1弹性模量7.1.1每块试件的弹性模量E m （N/mm 2）按下式计算： )(4)(1231231a a bt F F l E m --= 式中： l 1 跨距，mmb 试件宽度，mmt 试件厚度，mmF 2-F 1 载荷-挠度曲线的直线段的载荷增加量，单位N （图3）。
F 1应为最大载荷的10%，而 F 2应为最大载荷的40%。
a 2-a 1 试件的中心位置的挠度增加量（与F 2-F 1对应）每个试件的弹性模量应由3位有效数字表达。
挠度a图3 弹性变形范围内的载荷-挠度曲线7.1.2取自同一张板（6.6）的每组试件的弹性模量以其相应算术平均值表达，有效数3位。
7. 2弯曲强度7.2.1每块试件的弯曲强度f m （N/mm 2）按下式计算：21max 23btl F f m 式中： F max 最大载荷，牛顿。
l 1, b, t 如7.1.1中定义，mm 。
每个弯曲强度应由3位有效数字表达。
7.2.2取自同一张板（6.6）的每组试件的弯曲强度以其相应算术平均值表达，有效数3位。
8、检测报告按照EN 326-1要求书写。
附件A 参考文献EN 789 木结构—人造板作为结构件的物理力学性能检测ISO 9429:1987 人造板-弯曲弹性模量和弯曲强度的检测国家标准附件NA负有责任的参与委员会工作的机构：受建筑与民用工程部（B/-）技术委员会（B/541）的委托，联合王国参与了欧盟标准的制订工作。
