目的及要求1、学会常用焊接工具的使用；2、了解电烙铁的结构、选型、烙铁头温度判断；3、了解焊接材料的性质；4、学会手工焊接的五步操作法。
1.1 概述电子电路的焊接、组装与调试在电子工程技术中占有重要位置。
任何一个电子产品都是由设计→焊接→组装→调试形成的，而焊接是保证电子产品质量和可靠性的最基本环节，调试则是保证电子产品正常工作的最关键环节。
1.2 焊接常用工具1.2.2 装接工具（1）尖嘴钳：头部较细，可用于夹取小型金属零件或弯曲元器件引线。
不宜用于敲打物体或夹持螺母；如图1-1所示。
图1-1（2）偏口钳：常常用于剪切细小的导线或焊接后的引线头，也可与尖嘴钳合用剥导线的绝缘皮；如图1-2所示。
图1-2（3）平口钳：头部平宽，适用于重型作业。
如螺母、紧固件的装配操作，夹持或折断金属薄板或金属丝；如图1-3所示。
图1-3（4）剥线钳：专门用于剥有包皮的导线。
使用时注意将需剥皮的导线放入合适的槽口，剥皮时不能剪断导线；如图1-4所示。
图1-4（5）镊子：用于夹持较细的导线，以便于装配焊接；或者用于夹持元器件进行焊接。
此外，用镊子夹持元器件焊接还可以起到散热的作用；如图1-5所示。
图1-5（6）螺丝刀：又称起子、改锥。
有“一”字形和“十”字形两种，专门用于拧螺钉。
根据螺钉的大小可选用不同规格的螺丝刀。
但在拧时不要用力太猛，以免螺钉滑口；如图1-6所示。
图1-61.2.3 焊接工具常用的焊接工具是电烙铁，其作用是加热焊料和被焊金属，使熔融的焊料润湿被焊金属表面并生成合金。
1、电烙铁的结构电烙铁有外热式和内热式两种结构。
如图1-7所示。
图1-7由图1-7我们可以看出，内热式和外热式的主要区别在于发热元件在传热体的内部还是外部。
内热式的烙铁加热元件在传热体内部，外热式的加热元件在传热体外部，显然，内热式烙铁的能量转换效率高。
2、烙铁头的选择烙铁头的温度与烙铁头的体积、形状、长短等都有一定的关系。
为适应不同焊接的要求，烙铁头的形状有所不同，我们在进行焊接的时候应该根据被焊工件的具体情况选择合适的烙铁头。
可以参照图1-8的内容选择焊接时合适的烙铁头。
图1-83、烙铁头的处理烙铁头是纯铜制作的，在高温下容易被焊锡腐蚀和被氧化。
因此，电烙铁在使用前要进行处理，处理方法如下：（1）新的电烙铁不能直接使用，要在使用前给烙铁头镀上一层焊锡。
先用砂纸将烙铁头表面的氧化物除去，然后将烙铁通上电，在砂纸上放置少量的松香，待烙铁沾上锡后在松香中来回摩擦，直至整个烙铁表面均匀地挂上一层锡为止。
如图1-9所示。
图1-9（2）使用过一段时间后的烙铁，烙铁头会凸凹不平，此时不利于热量传递。
处理这样的烙铁头的方法是：先用锉刀将烙铁头部锉平，然后再按照（1）中的方法处理。
4、烙铁头温度判断烙铁头的温度对于焊接质量有很大的影响，温度太高可能使元件损坏或焊盘脱落；温度太低又不能熔化焊锡。
通常情况下判断烙铁头温度的方法是：根据助焊剂的发烟状态判别；温度低时，发烟量小，持续时间长；温度高时，发烟量大，消散快；在中等发烟状态，约6~8秒消散时，温度约300摄氏度，这是焊接的合适温度。
如图1-10所示。
图1-10此外，还可以根据焊锡颜色的变化来判别。
如果焊锡在很短时间内就变成紫色，说明此时温度太高；如果焊锡的颜色没有变化，说明此时温度低；如果在3~5秒时间内焊锡变成黄色，则温度合适。
5、电烙铁的选择根据被焊工件的大小，可从下面几个方面选择电烙铁。
（1）焊接集成电路、晶体管、敏感元件、片状元件时，应选用20W内热式或25W外热式电烙铁；（2）焊接大功率管、整流桥、变压器、大电解电容等应选用100W以上的电烙铁；（3）焊接导线及同轴电缆时应根据导线粗细选用50W内热式或45~75W外热式电烙铁。
6、使用电烙铁的注意事项（1）检查电源线与地线的接头是否正确；（2）烙铁线不要被烙铁头烫破；（3）不用烙铁时，要将烙铁放到铁架上，以免烫伤自己或他人；若长时间不用要切断电源，防止烙铁头氧化；（4）使用合金烙铁头（长寿烙铁），不能用锉刀修整；（5）操作者头部要与烙铁头之间保持30cm以上的距离。
1.3 焊接材料1.3.1 焊料常用的焊料是焊锡，焊锡可分为有铅焊锡和无铅焊锡。
无铅焊锡由锡铜合金组成，其中铅的含量在1000PPM以下。
有铅焊锡的浸润性较差，熔点较高，有时会造成烙铁头表面黑色化，失去上锡的能力。
有铅焊锡是一种锡铅合金，锡铅的比例为6：4，熔点为183℃。
它的机械强度是锡和铅的2~3倍，而且降低了表面张力和粘度，提高了抗氧化能力。
焊锡丝内部填有松香的称为松香焊锡丝，在使用松香焊锡丝焊接时，可以不加助焊剂；另外一种是没有松香的焊锡丝，使用时要加助焊剂。
1.3.2 焊剂由于金属表面同空气接触后会生成一层氧化膜，这层氧化膜阻止了焊锡对金属的润湿作用，焊剂就是用于清除氧化膜的一种专用材料。
我们通常使用的焊剂是松香或者松香水（将松香溶在酒精中）1.4 焊接技术1.4.1 镀锡与元器件工艺成型1、镀锡除少数有良好银、金镀层的引线外，大部分元器件在焊接前都要镀锡，镀锡前要将镀件表面清洁干净，防止氧化物与杂质影响镀锡的效果。
2、工艺成型元器件引线弯成的形状应根据焊盘孔的距离不同而加工成型。
元器件在印制板上的安装一般有立式和卧式两种方式。
卧式安装时，元件与印制板的间距应大于1mm，同时引线不要齐根弯曲，一般应留1.5mm以上，弯曲不要成死角，圆弧半径应大于引线直径的2倍，如图1-11所示。
工艺成型后，在焊接时尽量保持排列整齐，同类元件的高度要一致。
>1mm图1-11立式安装时，弯曲一端的引脚要留出1.5mm以上的余量，元件的高度不应超过电路板上最高的元件，元件两脚要相距3mm左右，如图1-12所示。
焊接时尽量保持排列整齐，同类元件的高度要一致。
>3mm图1-12其他一些元器件的安装要求：（1）晶体管：首先要分清晶体管的集电极、基极、发射极，管脚引线应该保留3~5mm。
对于一些大功率晶体管，需先固定散热片，然后将大功率晶体管插入安装位置固定后再焊接。
晶体管的安装如图1-13所示。
图1-13（2）集成电路：首先要弄清楚方向和引脚的排列顺序，不能插错。
最好先安装集成电路插座，然后再安装集成块。
插装集成电路引脚时，不要用力过猛，以免弄断引脚。
集成电路的安装如图1-14所示。
图1-14注意：在安装元器件的时候应保持字符标记方向一致，并符合阅读习惯，以便今后的检查和维修。
穿过焊盘的引线，待全部焊接完成后再剪断。
1.4.2 手工焊接技术1、焊接操作的姿势实训焊接操作是在工作台上进行的，因此在使用电烙铁的时候，采用的是握笔法来握持电烙铁。
如图1-15所示。
图1-15焊接时，一般左手拿焊锡，右手拿电烙铁。
进行连续焊接时采用图1-16所示的拿法进行焊锡丝的拿握；如果只焊几个焊点或断续焊接，采用图1-17所示的拿法进行拿握。
图1-16 图1-172、焊接的温度与时间合适的温度对形成良好的焊点很关键，可以通过控制加热时间的方法来调节温度。
加热时间不够，会形成夹渣、虚焊；加热时间太长会损坏元器件，焊点容易形成拉尖、发白，甚至会是印制板上的铜箔脱落。
3、焊接步骤五步焊接法步骤1：准备：烙铁头和焊锡靠近被焊工件并认准位置，处于随时可以焊接的状态，如图1-18(a)所示。
步骤2：放上烙铁：将烙铁头放在工件上进行加热，注意加热方法要正确，如图1-18(b)所示。
电工电子实验指导书
电工电子实验指导书一、引言电工电子实验是电工电子专业学生进行实践课程的重要部分。
本实验指导书旨在为学生提供详细的实验操作步骤和相关知识，帮助学生掌握电工电子实验的基本技能和原理。
二、实验目的本实验旨在使学生：1. 熟悉电工电子实验室的基本设备和仪器；2. 掌握基本的电工电子实验操作技能；3. 理解电工电子实验的基本原理和相关知识；4. 培养实验观察能力和解决问题的能力。
三、实验器材和材料1.示波器2.函数发生器3.直流电源4.电阻器5.电容器6.电感器7.连接线等四、实验内容本次实验共包括以下几个实验项目：1. 交流电压测量实验2. 直流电路测量实验3. 电阻测量实验4. 电容测量实验5. 电感测量实验实验一：交流电压测量实验1. 接线：使用连接线将示波器和测量电路连接。
2. 调节示波器：根据待测交流电压的幅值和频率，调节示波器的控制方式和显示范围。
3. 读取电压值：在示波器上读取交流电压的值，并记录。
实验二：直流电路测量实验1. 接线：使用连接线将电源、电阻器和电压表连接成直流电路。
2. 开启电源：根据实验要求确定电源的电压，并将电源开启。
3. 测量电压：使用电压表测量电路中各个元件的电压值，并记录。
实验三：电阻测量实验1. 接线：使用连接线将电源、电阻器和电流表连接成电阻测量电路。
2. 开启电源：根据实验要求确定电源的电压，并将电源开启。
3. 测量电阻：使用电流表测量电阻器中通过的电流，并结合已知电压计算出电阻的值。
实验四：电容测量实验1. 接线：使用连接线将电容器、电阻器和电源连接成电容测量电路。
2. 开启电源：根据实验要求确定电源的电压，并将电源开启。
3. 充电和放电：观察电容器充电和放电的过程，并记录相应的电容器电压。
4. 计算电容：使用已知的电阻值和充电时间计算电容器的电容值。
实验五：电感测量实验1. 接线：使用连接线将电感器、电阻器和电源连接成电感测量电路。
2. 开启电源：根据实验要求确定电源的电压，并将电源开启。
电工电子实训指导书
实验三TTL逻辑门电路实验一认识实训台并测量电路一、目的1.认识整个电工电子实训台；2.测量所有电源；3.连接电路并进行测量。
二、设备和工具1．电工电子实训台；2．交流毫伏表；3．二极管、三极管；4. 导线。
三、原理和方法1．交流毫伏表交流毫伏表只能在其工作频率范围之内，用来测量交流电压的有效值。
为了防止过载而损坏，测量前一般先把量程开关置于量程较大位置上，然后在测量中逐档减小量程。
2. 晶体二极管(1)晶体二极管（以下简称二极管）是内部具有一个PN结，外部具有两个电极的一种半导体器件。
对二极管进行检测，主要是鉴别它的正、负极性及其单向导电性能。
通常其正向电阻小为几百欧，反向电阻大为几十千欧至几百千欧。
(2)二极管极性的判别根据二极管正向电阻小，反向电阻大的特点可判别二极管的极性。
指针式万用表：将万用表拨到R⨯100或R⨯1k的欧姆档，表棒分别与二极管的两极相连，测出两个阻值，在测得阻值较小的一次测量中，与黑表棒相接的一端就是二极管的正极。
同理在测得阻值较大的一次测量中，与黑表棒相接的一端就是二极管的负极。
数字式万用表：红表笔插在“V·Ω”插孔，黑表笔插在“COM”插孔。
将万用表拨到二极管档测量，用两支表笔分别接触二极管两个电极，若显示值为几百欧，说明管子处于正向导通状态，红表笔接的是正极，黑表笔接的是负极；若显示溢出符号“1”，表明管子处于反向截止状态，黑表笔接的是正极，红表笔接的是负极。
(3)二极管质量的检测一个二极管的正、反向电阻差别越大，其性能就越好。
用上述方法测量二极管时，如果双向电阻值都较小，说明二极管质量差，不能使用；如果双向阻值都为无穷大，说明该二极管已经断路；如果双向阻值均为零，则说明二极管已被击穿。
在这三种情况下二极管就不能使用了。
3.晶体三极管(1)三极管的结构可以看成是两个背靠背的PN结，如图3-1所示。
对NPN管来说，基极是两个PN结的公共阳极，对PNP管来说，基极是两个PN结的公共阴极。
《电工电子综合实训》任务书
《电工电子综合实训》实训指导书思路和方法每当物体通过光电开关，光电开关的输出电压就发生一次变化，这个变化的电压信号输入至单片机STC89C52，通过软件控制并以LED液晶屏加以显示，便可以实现对物体的计数统计光电转换：R1210kR13182kR1620kR17180m R19200R18180m65412U2OPTOCOUPLER-NPNVCC321411U3:ALM837ALE30EA31PSEN29RST9P0.4/AD4P0.5/AD534P0.6/AD633P0.7/AD732P1.0/T21P1.1/T2EX2P1.23P1.34P1.45P1.56P1.67P1.78P3.0/RXD10P3.1/TXD11P3.2/INT012P3.3/INT113P3.4/T014P3.7/RD17P3.6/WR16P3.5/T115P2.7/A1528P2.0/A821P2.1/A922P2.2/A1023P2.3/A1124P2.4/A1225P2.5/A1326P2.6/A1427AT89C52PROGRAM=SS.hex总电路：九、设计报告格式、内容：1.设计报告的组成报告由封面、中文摘要、目录、正文、参考文献、附录等部分组成。
封面按要求填写。
摘要中文摘要字数应在400字左右，关键词(3至5个)，英文摘要与中文摘要内容要相对应；目录按三级标题编写，要求层次清晰，且要与正文标题一致，主要包括摘要、正文主要层次标题、参考文献、附录等；正文正文包括绪论(或前言、慨述等)、主体(总体方案、系统硬件设计、软件设计)、结论。
报告要求符合科技论文格式，正文文字应在5000字以上；参考文献必须是学生本人真正阅读过的，以近期发表的杂志类文献为主，图书类文献不能过多，且要与报告内容直接相关。
附录电路图及源程序。
2.设计报告的书写（１）报告要用A4纸打印，打印正文用宋或楷体小四号字，版面上空2.5cm，下空2cm，左右空2cm(靠装订线一侧增加0.5cm空白用于装订)。
(完整word版)《电工电子技术》(上)实训指导书

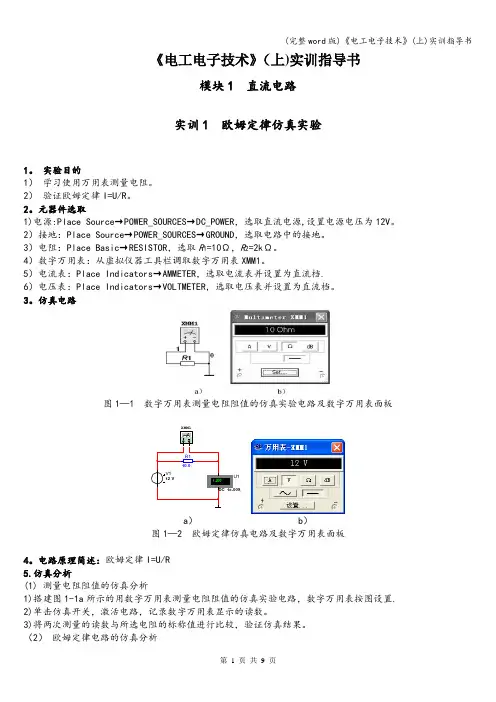

《电工电子技术》（上)实训指导书模块1 直流电路实训1 欧姆定律仿真实验1。
实验目的1） 学习使用万用表测量电阻。
2） 验证欧姆定律I=U/R 。
2。
元器件选取1)电源:Place Source →POWER_SOURCES →DC_POWER ，选取直流电源,设置电源电压为12V 。
2）接地：Place Source →POWER_SOURCES →GROUND ，选取电路中的接地。
3）电阻：Place Basic →RESISTOR ，选取R 1=10Ω，R 2=2k Ω。
4）数字万用表：从虚拟仪器工具栏调取数字万用表XMM1。
5）电流表：Place Indicators →AMMETER ，选取电流表并设置为直流档. 6）电压表：Place Indicators →VOLTMETER ，选取电压表并设置为直流档。
3。
仿真电路图1—1 数字万用表测量电阻阻值的仿真实验电路及数字万用表面板V112 VR110.0U1DC 1e-0091.200A+-XMM1a ）b ）图1—2 欧姆定律仿真电路及数字万用表面板4。
电路原理简述：欧姆定律I=U/R 5.仿真分析(1) 测量电阻阻值的仿真分析1)搭建图1-1a 所示的用数字万用表测量电阻阻值的仿真实验电路，数字万用表按图设置. 2)单击仿真开关，激活电路，记录数字万用表显示的读数。
3)将两次测量的读数与所选电阻的标称值进行比较，验证仿真结果。
（2） 欧姆定律电路的仿真分析1）搭建图1—2a所示的欧姆定律仿真电路。
2）单击仿真开关，激活电路，电压表和电流表均出现读数，记录R两端的电压值U和流过R的电流值I. 3）根据电压测量值U、电流测量值I及电阻测量值R验证欧姆定律。
4）改变电源V1的电压数值分别为2V、4V、6V、8V、10V、12V，读取U和I的数值，填入表1-1，根据记录数值验证欧姆定律，画出U(I)特性曲线.表1—1 记录U和I的数值V1/v U/v I1/A (R1=10Ω）I2/mA (R2=2kΩ）测量值计算值测量值计算值220。
电工电子实验及测量实训指导书(第三篇)
（4） 交流电压的测量与计算。 ①在测量时一般把“VOCIS/DIV”开关的微调装置以逆时针方 向旋至满度的校准位置，否则将会对测量结果造成很大的影响。 ②当只测量被测信号的交流成分时，应将Y轴输入耦合方式开 关置“AC”位置，调节“VOCIS/DIV”开关，使波形在屏幕中 的显示幅度，调节“电平”旋钮使波形稳定，分别调节Y轴和X 轴位移，使波形显示值方便读取，如图3-1-14所示。根据 “VOCIS/DIV”的指示值和波形在垂直方向显示的坐标H （DIV）。按下式读取：
四、实验内容及步骤 1. 直流稳压电源的使用 认识电子学综合实验装置（DZX—3型）的布置，找到（两路 可调0～18 V）和（不可调±5 V）直流稳压电源、直流数字电 压表的位置。 ① 接通实验台交流电源，打开任意一路直流稳压电源0～18 V 的开关，调节0～18 V旋钮，用直流数字电压表的相应量程测 量该电压最大值和最小值，接线如图3-1-5所示。然后将所测 数据记录在表3-1-1中。
5. 示波器的应用 （1） 认识示波器，测试示波器内置电源，观察屏幕上内置 电源的波形（方波）。首先将示波器探头上的黑色电键向上 推，使波形读数显示为1∶1；把示波器探头的探针与示波器 内置电源引出端环（示波器内部方波输出端口）相连，如图 3-1-10所示。
将示波器旋钮开关置于如下位置：“通道选择”，选择 “CH1”或“CH2”，“触发源”，选择（CH1或CH2），“触 发方式”，选择“自动”（AUTO），交直流转换开关 “DC,GND,AC”，选择“AC”，“VOLTS/div”旋钮打在“0.5 V/div”挡上，并注意旋钮上的灰色小旋钮关断，使其读数为 1∶1；周期旋钮“TIME/DIV”旋在0.2 ms的位置上，并把周期 旋钮左侧小旋钮旋至零位，使其显示值也为1∶1。观察示波器 屏幕上的显示波形，读出其数值。如果波形位置不合适，可调 节“X轴位移”和“Y轴位移”，使波形位于显示屏幕的中央位 置，调节“辉度”、“聚焦”，使显示屏幕上的波形细而清晰， 亮度适中。
电工电子技术实训指导书

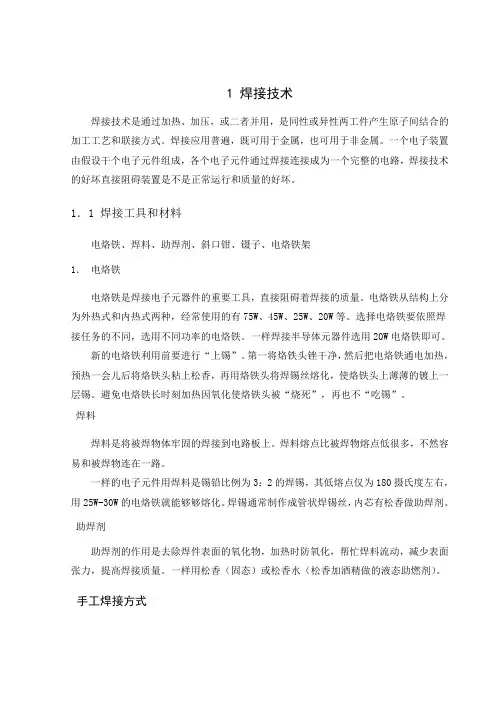

1 焊接技术焊接技术是通过加热、加压，或二者并用，是同性或异性两工件产生原子间结合的加工工艺和联接方式。
