三、用公式描述交变电流 1．填一填 (1)感应电动势的瞬时表达式推导：
设 ab 和 cd 的长度为 l，ad 边的长度为 l′，磁感应强度为 B，线圈平面从 中性面开始转动的角速度为 ω，经时间 t 后转至如图所示位置，则 ab 和 cd 边垂直切割磁感线的速度为 v⊥＝ω·l′2 ·sin ωt。
2．判一判
(1)大小不变，方向随时间做周期性变化的电流为直流。
(×)
(2)只要方向随时间做周期性变化的电流即为交变电流。
(√ )
(3)手机充电器输出的是直流。
(√ )
3．选一选 如图所示的图像中表示交变电流的是( )
解析：B、C两图像中，虽然电流大小随时间做周期性变化，但电流方向不变， 故不是交变电流。 A图中电流的方向没发生变化，不是交变电流。D图中，电 流的大小、方向均随时间做周期性变化，是交变电流，故D正确。 答案：D
(2)电容器的耐压值不能低于交变电流的峰值，否则会损坏。
【重难释解】 1．交变电流的峰值 (1)由交变电动势的表达式 e＝NBSωsin ωt 可知，电动势的峰值 Em＝NBSω。 (2)交变电动势的最大值，由线圈匝数 N、磁感应强度 B、转动角速度 ω 及线圈
面积 S 决定，与线圈的形状无关，与转轴的位置无关，但转轴必须垂直于磁 场，因此如图所示几种情况，若 N、B、S、ω 相同，则电动势的最大值相同。
[答案] (1)a→d→c→b→a (2)e＝314cos(100πt)V (3)0.1 C
正弦式交变电流瞬时值表达式的书写技巧 (1)确定正弦式交变电流的峰值，根据已知图像读出或由公式 Em＝NBSω 求出相应峰值。 (2)确定线圈的角速度：可根据线圈的转速或周期由 ω＝2Tπ＝2πf 求出， f 表示线圈的频率也可表示每秒的转数。 (3)明确线圈的初始位置，找出对应的函数关系式。 ①线圈从中性面位置开始转动，则 e-t、i-t、u-t 图像为正弦函数图像，函 数式为正弦函数。 ②线圈从垂直中性面位置开始转动，则 e-t、i-t、u-t 图像为余弦函数图像， 函数式为余弦函数。
高中物理新教材同步选择性必修第二册 第3章交变电流1 交变电流
1交变电流[学习目标] 1.通过实验观察交变电流的方向.2.会分析交变电流的产生过程，会推导交变电流电动势的表达式.3.知道什么是正弦式交变电流，知道正弦式交变电流的瞬时值表达式.4.了解交流发电机的构造及工作原理．一、交变电流1．交变电流：大小和方向随时间做周期性变化的电流叫作交变电流，简称交流．2．直流：方向不随时间变化的电流称为直流．二、交变电流的产生交流发电机的线圈在磁场中转动时，转轴与磁场方向垂直，用右手定则判断线圈切割磁感线产生的感应电流方向．三、交变电流的变化规律1．中性面(1)中性面：与磁感线垂直的平面．(2)当线圈平面位于中性面时，线圈中的磁通量最大，线圈中的电流为零．2．从中性面开始计时，线圈中产生的电动势的瞬时值表达式：e＝E m sin ωt，E m叫作电动势的峰值，E m＝NωBS.3．正弦式交变电流：按正弦规律变化的交变电流叫作正弦式交变电流，简称正弦式电流．4．正弦式交变电流和电压电流表达式i＝I m sin_ωt，电压表达式u＝U m sin_ωt.其中I m、U m分别是电流和电压的最大值，也叫峰值．四、交流发电机1．主要构造：电枢和磁体．2．分类(1)旋转电枢式发电机：电枢转动，磁极不动．(2)旋转磁极式发电机：磁极转动，电枢不动．判断下列说法的正误．(1)只要线圈在磁场中转动，就可以产生交变电流．(×)(2)线圈在通过中性面时磁通量最大，电流也最大．(×)(3)线圈在通过中性面时电流的方向发生改变．(√)(4)从线圈平面经中性面时开始计时，在线圈转动90°角的时间内，电流一直增大．(√)(5)从线圈平面与中性面垂直开始计时，在线圈转动2圈的过程中电流方向改变4次．(√)(6)线圈转动过程中通过线圈的磁通量最大的位置，也是感应电流最大的位置．(×)一、交变电流与直流1．交变电流大小和方向随时间做周期性变化的电流叫作交变电流，简称交流．2．常见的交变电流的波形图实际应用中，交变电流有着不同的变化规律，常见的有以下几种，如图1所示．图13．直流方向不随时间变化的电流叫作直流，大小和方向都不随时间变化的电流叫作恒定电流．如图所示，属于交流电的是()答案 C解析电流大小、方向随时间做周期性变化是交变电流最重要的特征．A、B、D三项所示的电流大小随时间做周期性变化，但其方向不变，不是交变电流，它们是直流电，故A 、B 、D 错误；C 选项中电流符合交变电流的特征，故C 正确．二、交变电流的产生导学探究 假定线圈绕OO ′轴沿逆时针方向匀速转动，如图2所示，则：图2(1)线圈转动一周的过程中，线圈中的电流方向如何变化？(2)线圈转动过程中，当产生的感应电流有最大值和最小值时线圈分别在什么位置？ 答案 (1)转动过程电流方向 甲→乙B →A →D →C 乙→丙B →A →D →C 丙→丁A →B →C →D 丁→甲A →B →C →D(2)线圈转到乙或丁位置时线圈中的感应电流最大．线圈转到甲或丙位置时线圈中感应电流最小，为零，此时线圈所处的平面称为中性面．知识深化 两个特殊位置1．中性面位置(S ⊥B ，如图2中的甲、丙)线圈平面与磁场垂直的位置，此时Φ最大，ΔΦΔt为0，e 为0，i 为0. 线圈经过中性面时，电流方向发生改变，线圈转一圈电流方向改变两次．2．垂直中性面位置(S ∥B ，如图2中的乙、丁)此时Φ为0，ΔΦΔt最大，e 最大，i 最大． (多选)下图中，哪些情况线圈中产生了交变电流( )答案BCD针对训练在水平向右的匀强磁场中，一线框绕垂直于磁感线的轴匀速转动，线框通过电刷、圆环、导线等与定值电阻组成闭合回路．t1、t2时刻线框分别转到如图3甲、乙所示的位置，图甲中线框与磁感线平行，图乙中线框与磁感线垂直，下列说法正确的是()图3A．t1时刻穿过线框的磁通量最大B．t1时刻电阻中的电流最大，方向从右向左C．t2时刻穿过线框的磁通量变化最快D．t2时刻电阻中的电流最大，方向从右向左答案 B解析t1时刻，穿过线框的磁通量为零，线框产生的感应电动势最大，电阻中的电流最大，根据楞次定律判断知通过电阻的电流方向从右向左，A错误，B正确；t2时刻，穿过线框的磁通量最大，磁通量的变化率为零，线框产生的感应电动势为零，电阻中的电流为零，C、D 错误．三、正弦式交变电流的变化规律导学探究如图4所示，线圈平面绕bc边的中点从中性面开始转动，角速度为ω.经过时间t，线圈转过的角度是ωt，ab边的线速度v的方向跟磁感线方向间的夹角也等于ωt.设ab边长为L1，bc边长为L2，线圈面积S＝L1L2，磁感应强度为B，则：图4(1)ab边产生的感应电动势为多大？(2)整个线圈中的感应电动势为多大？(3)若线圈有N 匝，则整个线圈的感应电动势为多大？答案 (1)e ab ＝BL 1v sin ωt ＝BL 1L 2ω2sin ωt ＝12BL 1L 2ωsin ωt ＝12BSωsin ωt . (2)整个线圈中的感应电动势由ab 和cd 两边产生的感应电动势组成，且e ab ＝e cd ，所以e 总＝e ab ＋e cd ＝BSωsin ωt .(3)若线圈有N 匝，则相当于N 个完全相同的电源串联，所以e ＝NBSωsin ωt .知识深化1．正弦交变电流的瞬时值表达式(1)从中性面位置开始计时e ＝E m sin ωt ，i ＝I m sin ωt ，u ＝U m sin ωt(2)从与中性面垂直的位置开始计时e ＝E m cos ωt ，i ＝I m cos ωt ，u ＝U m cos ωt .2．交变电流的峰值E m ＝NωBS ，I m ＝NωBS R ＋r ，U m ＝NωBSR R ＋r. 说明 电动势峰值E m ＝NωBS 由线圈匝数N 、磁感应强度B 、转动角速度ω和线圈面积S 决定，与线圈的形状无关，与转轴的位置无关．如图5所示的几种情况中，如果N 、B 、ω、S 均相同，则感应电动势的峰值均相同．图5如图6所示，匀强磁场的磁感应强度B ＝2πT ，边长L ＝10 cm 的正方形线圈abcd 共100匝，线圈总电阻r ＝1 Ω，线圈绕垂直于磁感线的轴OO ′匀速转动，角速度ω＝2π rad/s ，外电路电阻R ＝4 Ω.求：图6(1)转动过程中线圈中感应电动势的最大值．(2)从图示位置(线圈平面与磁感线平行)开始感应电动势的瞬时值表达式．(3)由图示位置转过30°角时电路中电流的瞬时值．(4)线圈从开始计时经16s 时线圈中的感应电流的瞬时值． (5)外电路R 两端电压的瞬时值表达式．答案 (1)2 2 V (2)e ＝22cos 2πt (V) (3)65 A (4)25 A (5)u R ＝825cos 2πt (V) 解析 (1)设转动过程中线圈中感应电动势的最大值为E m ，则E m ＝nBL 2ω＝100×2π×0.12×2π V ＝2 2 V.(2)从题图所示位置开始计时，感应电动势的瞬时值表达式为e ＝E m cos ωt ＝22cos 2πt (V)．(3)从题图所示位置转过30°角时感应电动势的瞬时值e ′＝22cos 30° V ＝ 6 V ，则电路中电流的瞬时值为i ＝e ′R ＋r ＝65A. (4)t ＝16 s 时，e ″＝E m cos ωt ＝22cos(2π×16)＝ 2 V ， 对应的电流的瞬时值i ′＝e ″R ＋r ＝25A (5)由欧姆定律，得u R ＝e R ＋rR ＝825cos 2πt (V)．确定正弦式交变电流电动势瞬时值表达式的基本方法1．确定线圈转动从哪个位置开始计时，以确定瞬时值表达式是按正弦规律变化还是按余弦规律变化．2．确定线圈转动的角速度．3．确定感应电动势的峰值E m ＝NωBS .4．写出瞬时值表达式e ＝E m sin ωt 或e ＝E m cos ωt .四、交变电流的图像如图7甲、乙所示，从图像中可以得到以下信息：图7(1)交变电流的峰值E m 、I m .(2)两个特殊值对应的位置：①e ＝0(或i ＝0)时：线圈位于中性面上，此时ΔΦΔt＝0，Φ最大． ②e 最大(或i 最大)时：线圈平行于磁感线，此时ΔΦΔt最大，Φ＝0. (3)e 、i 大小和方向随时间的变化规律．一个矩形线圈在匀强磁场中绕垂直于磁感线的轴匀速转动，穿过线圈的磁通量随时间变化的图像如图8甲所示，则下列说法中正确的是( )图8A ．t ＝0时刻，线圈平面与中性面垂直B ．t ＝0.01 s 时刻，Φ的变化率达到最大C ．t ＝0.02 s 时刻，电动势的瞬时值达到最大D ．该线圈产生的相应感应电动势的图像如图乙所示答案 B解析 由题图甲知，当t ＝0时，Φ最大，说明线圈平面与中性面重合，故选项A 错误；当t＝0.01 s 时，Φ最小，为零，Φ－t 图像的斜率最大，即Φ的变化率ΔΦΔt最大，故选项B 正确；当t ＝0.02 s 时，Φ最大，此时电动势的瞬时值为零，故选项C 错误；由以上分析可知，选项D 错误.1．(交变电流的产生)(2020·山西实验中学高二月考)如图所示，各图中面积均为S 的线圈绕其对称轴或中心轴在磁感应强度为B 的匀强磁场中以角速度ω匀速转动，从图示时刻开始计时，能产生正弦交变电动势e ＝BSωsin ωt 的是( )答案 A解析由题图可知，只有A、C两图线圈转动时穿过线圈的磁通量发生变化，产生交变电流，但C图产生的感应电动势按余弦规律变化，即e＝BSωcos ωt，A图产生的感应电动势按正弦规律变化，即e＝BSωsin ωt；B、D两图线圈转动时均没有导致磁通量变化，不能产生感应电动势．选项A正确，B、C、D错误．2.(交变电流的图像)(多选)一矩形线圈绕垂直于匀强磁场并位于线圈平面内的固定轴匀速转动，线圈中的感应电动势e随时间t变化的规律如图9所示，则下列说法正确的是()图9A．图中曲线是从线圈平面与磁场方向平行时开始计时的B．t1和t3时刻穿过线圈的磁通量为零C．t1和t3时刻穿过线圈的磁通量的变化率为零D．感应电动势e的方向变化时，穿过线圈的磁通量最大答案ACD解析由题图可知，当t＝0时，感应电动势最大，说明穿过线圈的磁通量的变化率最大，磁通量为零，即题图中曲线是从线圈平面与磁场方向平行时开始计时的，选项A正确；t1、t3时刻感应电动势为零，穿过线圈的磁通量的变化率为零，磁通量最大，选项B错误，C正确；感应电动势e的方向变化时，线圈通过中性面，此时穿过线圈的磁通量最大，选项D正确．3.(交变电流的图像)如图10所示，一矩形线圈abcd放置在匀强磁场中，并绕过ab、cd中点的轴OO′以角速度ω逆时针匀速转动．若以线圈平面与磁场夹角θ＝45°时为计时起点，并规定当电流自a流向b时电流方向为正，则下列四幅图像中可能正确的是()图10答案 C解析以线圈平面与磁场夹角θ＝45°时为计时起点，由楞次定律可判断，初始时刻电流方向为b到a，为负值，且线圈远离中性面，Φ减小，电流增大，故选项C正确．4.(交变电流的变化规律)有一匝数为10匝的正方形线圈，边长为20 cm，线圈总电阻为1 Ω，线圈绕OO′轴以10π rad/s的角速度匀速转动，如图11所示，垂直于线圈平面向里的匀强磁场的磁感应强度为0.5 T．(线圈转动从中性面开始计时)图11(1)求该线圈产生的交变电流的电动势最大值、电流最大值分别为多少？(2)线圈从图示位置转过60°时，感应电动势的瞬时值是多大？(3)写出感应电动势随时间变化的表达式．答案(1)6.28 V 6.28 A(2)5.44 V(3)e＝6.28sin 10πt (V)解析(1)线圈产生的交变电流电动势最大值为E m＝NBSω＝10×0.5×0.22×10π V＝6.28 V，电流的最大值为I m＝E mR＝6.281A＝6.28 A.(2)线圈从题图所示位置转过60°时，感应电动势的瞬时值E＝E m sin 60°≈5.44 V.(3)由于线圈转动是从中性面开始计时的，所以感应电动势瞬时值表达式为e＝E m sin ωt＝6.28sin 10πt (V).考点一交变电流的理解与产生1．(多选)下列图像中属于交变电流的有()答案ABC解析选项D中，电流大小随时间变化，但因其方向不变，所以是直流．选项A、B、C中i的大小和方向均做周期性变化，故它们属于交变电流．2.如图1所示，一矩形线圈绕与匀强磁场垂直的中心轴OO′沿顺时针方向转动，引出线的两端分别与相互绝缘的两个半圆形铜环M和N相连．M和N又通过固定的电刷P和Q与电阻R相连．在线圈转动过程中，通过电阻R的电流()图1A．大小和方向都随时间做周期性变化B．大小和方向都不随时间做周期性变化C．大小不断变化，方向总是P→R→QD．大小不断变化，方向总是Q→R→P答案 C解析半圆环交替接触电刷，从而使输出电流方向不变，这是一个直流发电机模型，由右手定则知，外电路中电流方向是P→R→Q，故C正确．3．(2020·安徽阜阳三中高二月考)交流发电机发电示意图如图2所示，线圈转动过程中，下列说法正确的是()图2A．转到图甲位置时，通过线圈的磁通量变化率最大B．转到图乙位置时，线圈中产生的感应电动势为零C．转到图丙位置时，线圈中产生的感应电流最大D．转到图丁位置时，AB边中感应电流方向为A→B答案 D解析 转到题图甲位置时，线圈平面与磁感线垂直，磁通量最大，但磁通量变化率最小，为零，选项A 错误；转到题图乙位置时，线圈平面与磁感线平行，线圈中产生的感应电动势最大，选项B 错误；转到题图丙位置时，线圈位于中性面位置，此时线圈中产生的感应电流最小，且感应电流方向改变，选项C 错误；转到题图丁位置时，线圈平面与磁感线平行，切割速度与磁感线垂直，根据右手定则可知，AB 边中感应电流方向为A →B ，选项D 正确． 考点二 正弦式交变电流的变化规律4．交流发电机工作时电动势为e ＝E m sin ωt ，若将发电机的转速提高一倍，同时将电枢所围面积减小一半，其他条件不变，则其电动势e ′变为( )A ．E m sin ωt 2B ．2E m sin ωt 2C ．E m sin 2ωtD.E m 2sin 2ωt 答案 C 解析 感应电动势的瞬时值表达式e ＝E m sin ωt ，而E m ＝NBωS ，ω＝2πn ，当n 提高一倍时，ω加倍；当ω加倍而S 减半时，E m 不变，故C 正确．5．(多选)如图3所示，矩形线圈abcd 放在匀强磁场中，ad ＝bc ＝l 1，ab ＝cd ＝l 2.从图示位置起该线圈以角速度ω绕不同转轴匀速转动，则( )图3A ．以OO ′为转轴时，感应电动势e ＝Bl 1l 2ωsin ωtB ．以O 1O 1′为转轴时，感应电动势e ＝Bl 1l 2ωsin ωtC ．以OO ′为转轴时，感应电动势e ＝Bl 1l 2ωcos ωtD ．以OO ′为转轴跟以ab 为转轴一样，感应电动势e ＝Bl 1l 2ωcos ωt答案 CD解析 以O 1O 1′为轴转动时，磁通量不变，不产生交变电流．无论以OO ′为轴还是以ab 为轴转动，感应电动势的最大值都是Bl 1l 2ω，由于是从与磁场平行的面开始计时，产生的是余弦式交变电流，故C 、D 正确，A 、B 错误．6.(多选)如图4所示，一单匝闭合线框在匀强磁场中绕垂直于磁场方向的轴匀速转动，转动过程线框中产生的感应电动势的瞬时值表达式为e ＝0.5sin (20t ) V ，由该表达式可推知以下哪些物理量( )图4A．匀强磁场的磁感应强度B．线框的面积C．穿过线框的磁通量的最大值D．线框转动的角速度答案CD解析根据正弦式交变电流的感应电动势的瞬时值表达式e＝BSωsin ωt可得ω＝20 rad/s，而穿过线框的磁通量的最大值为Φm＝BS，根据BSω＝0.5 V可知磁通量的最大值Φm＝0.025 Wb，无法求出匀强磁场的磁感应强度和线框的面积，故C、D正确．考点三交变电流的图像7.一个闭合矩形线圈在匀强磁场中绕垂直于磁场的轴匀速转动，产生的感应电动势如图5所示．下列判断正确的是()图5A．t＝0.01 s时刻，线圈平面处于中性面位置B．t＝0.02 s时刻，线圈平面与磁感线平行C．t＝0.01 s时刻，通过线圈平面的磁通量为零D．1 s内电流的方向变化50次答案 A解析由题图可知t＝0.01 s和t＝0.02 s时，感应电流为零，则感应电动势为零，磁通量最大，线圈平面处于中性面位置，A正确，B、C错误；由于正弦式交变电流在一个周期内电流方向变化两次，而该交变电流的周期为0.02 s，则1 s内电流的方向变化100次，D错误．8．(多选)如图6甲所示，一个矩形线圈abcd在匀强磁场中绕垂直于磁场方向且与线圈共面的轴OO′匀速转动，从某个时刻开始计时，穿过线圈的磁通量Φ随时间t的变化如图乙所示，则下列说法中正确的是()图6A ．t ＝0时刻线圈处于中性面位置B ．t 1、t 3时刻线圈中的感应电流最大且方向相同C ．t 2、t 4时刻穿过矩形线圈的磁通量最大，但感应电流却为零D ．t 5时刻穿过线圈的磁通量为零，磁通量的变化率也为零答案 AC解析 t ＝0时刻穿过线圈的磁通量最大，所以线圈处在中性面位置，故A 正确；t 1、t 3时刻穿过线圈的磁通量为零，线圈平面与磁场平行，磁通量的变化率最大，感应电流最大，但方向相反，故B 错误；t 2、t 4时刻穿过矩形线圈的磁通量最大，磁通量的变化率为零，所以感应电流为零，故C 正确；t 5时刻穿过线圈的磁通量为零，磁通量的变化率最大，故D 错误．9．(2020·安徽合肥一六八中学高二下测试)一个矩形线圈在匀强磁场中匀速转动，产生的交变电动势瞬时值表达式为e ＝102sin (4πt ) V ，则( )A ．该线圈转动的角速度为4 rad/sB ．t ＝0时刻线圈平面与磁场垂直C ．t ＝0.25 s 时，e 达到最大值D ．在1 s 时间内，线圈中电流方向改变10次答案 B解析 由交变电动势的瞬时值表达式e ＝102sin (4πt ) V ，可知感应电动势的最大值E m ＝10 2 V ，线圈转动的角速度ω＝4π rad/s ，选项A 错误；将t ＝0代入交变电动势的瞬时值表达式，可得感应电动势为0，则此时线圈处于中性面，线圈平面与磁场垂直，选项B 正确；将t ＝0.25 s 代入交变电动势的瞬时值表达式e ＝102sin (4πt ) V ，可得e ＝102sin π V ＝0，e达到最小值，选项C 错误；线圈转动的周期T ＝2πω＝0.5 s ，则在1 s 时间内线圈转过2周，转1周电流方向改变2次，则在1 s 时间内线圈中电流方向改变4次，选项D 错误．10．一矩形线圈有100匝，面积为50 cm 2，线圈内阻r ＝2 Ω，在匀强磁场中绕垂直于磁场方向的轴匀速转动，从线圈平面与磁场平行时开始计时，已知磁感应强度B ＝0.5 T ，线圈的转速n ＝1 200 r/min ，外接一纯电阻用电器，电阻为R ＝18 Ω，试写出R 两端电压的瞬时值表达式．答案u＝9πcos (40πt) V解析n＝1 200 r/min＝20 r/s，角速度ω＝2πn＝40π rad/s，线圈产生的感应电动势的最大值E m＝NBSω＝100×0.5×50×10－4×40π V＝10π V，从线圈平面与磁场平行时开始计时，线圈中感应电动势的瞬时值表达式e＝E m cos ωt＝10πcos (40πt) V，由闭合电路欧姆定律i＝eR＋r，故R两端电压的瞬时值表达式u＝Ri＝9πcos (40πt) V.11.(2020·泉州市泉港区第一中学月考)如图7所示，矩形线圈匝数N＝100，ab＝30 cm，ad＝20 cm，匀强磁场磁感应强度B＝0.8 T，绕垂直磁场的轴OO′从图示位置(线圈平面与磁感线平行)开始匀速转动，角速度ω＝100π rad/s，则：图7(1)穿过线圈的磁通量最大值Φm为多大？(2)线圈产生的感应电动势最大值E m为多大？(3)感应电动势e随时间t变化的表达式？(从图示位置开始计时)(4)从图示位置开始匀速转动60°时，线圈中产生的感应电动势为多少？答案(1)0.048 Wb(2)480π V(3)e＝480πcos 100πt (V)(4)240π V解析(1)当线圈转至与磁感线垂直时，穿过线圈的磁通量有最大值，Φm＝BS＝0.8×0.3×0.2 Wb＝0.048 Wb(2)线圈平面与磁感线平行时，感应电动势有最大值为E m＝NBSω＝100×0.8×0.3×0.2×100π V＝480π V；(3)从题图所示位置开始计时，感应电动势的瞬时值表达式为e＝E m cos ωt＝480πcos 100πt (V)；(4)从题图所示位置开始匀速转动60°，即ωt＝60°，则此时线圈中产生的感应电动势e′＝480π×cos 60° V＝240π V.。
2020-2021学年高中物理第3章交变电流与远距离输电第1节交变电流的特点课件鲁科版选择性必修2
【解析】选C。A、B、D中电流i的方向随时间发生了周期性变化，是交变电流； C中电流方向不变，是直流电，故选C。
【规律方法】(1)只要电流的方向发生变化，即为交变电流，若方向不变，尽管 大小变化，亦为直流电。 (2)在i-t或u-t图像中，正负表示方向，若题中给出了i-t或u-t图像，一定要注 意图像的坐标原点是否为0，图中i或u的值有无正负变化。
【课堂小结】
课堂素养达标
1.(多选)如图所示图像中属于交变电流的有( )
【解析】选A、B、C。交变电流是大小、方向都随时间变化的电流，所以A、B、 C正确；D仅是电流的大小发生变化而方向不变，故不属于交变电流。
2.(多选)有一交变电流随时间变化的图像如图所示，则由此图像可知( )
A.它的周期是0.8 s C.它的有效值是2 2 A
【解析】选B、C。由题图可知周期为4×10-2
s，则f=
1 T
1 Hz=25
410－2
Hz，1
s
内该交变电流完成25次周期性变化，故选项B、C正确，选项A、D错误。
【规律方法】 利用波形图求交变电流的周期(或频率)的方法：一个完整的波形对应的时长 就是一个周期，频率与周期互为倒数，即f= 1 。
各有什么特点？ 提示：直流电流的方向不随时间变化，交变电流的方向随时间做周期性变化。
1.交变电流：_大__小__和_方__向__都随时间做周期性变化的电流，简称_交__流__电__，符号 为AC。 2.直流电流：_方__向__不随时间变化的电流，符号为DC。 3.转化关系：交变电流经过电子电路的处理，也能变成_直__流__电__流__。
矩形脉冲 电流
非对称性 交变电流
电流图像
I=
Im 2
2020-2021学年人教版选修3-2 5.1 交变电流 课件(34张)
答案：
问题1：由B A；
问题2：由A
B；
问题3：当线圈位于甲、丙位置时，线圈中没 有电流；当线圈位于乙、丁位置时，线圈中电 流最大。
三、交变电流的变化规律
思考：
交变电流的变化规律 又是怎样的呢？
1.两个特殊位置：
N
N
b
c
V
a
a d
SS
d
V
S
中性面：垂直磁场方向的平面叫做中性面。
（1）当线圈位于中性面时，
小结课堂内容： 本节课主要掌握：
1.知道交变电流的定义 2.知道中性面的概念 3.知道交流电是怎样产生的 4.掌握交流电的变化规律及图象 5.会运用正弦交流电的瞬时表达式和图象解决相
关问题
作业：
完成导学案上的练习题；
Thank you! 谢 谢 大 家 ！
3
线圈在匀强磁场中绕垂直于磁场的转轴匀速转动， 产生的交变电流的图像如图所示，由图可知( D )
A.在A和C时刻线圈处于中性面位置 B.在B和D时刻穿过线圈的磁通量为零 C.从A～D线圈转过的角度为2π D.若从O～D历时0.02 s，则在1 s内交变 电流的方向改变100次
4
如图，有一个正方形线圈的匝数为10匝 ，边长为20 cm，线圈总电阻为1Ω，线 圈绕OO′轴以10π rad/s的角速度匀速转 动，匀强磁场的磁感应强度为0.5 T，求 ：(1)该线圈产生的交变电流电动势的峰 值、电流的峰值分别是多少； (2)若从中性面位置开始计时，写出感应 电动势随时间变化的表达式； (3)线圈从图示位置转过60°时，感应电 动势的瞬时值是多大？
时刻， t 电动势的
瞬时值为：
e Em sin t
其中： e为电动势在时刻 t 的瞬时值，Em为电动 势的最大值（峰值）．ωt为线圈转过的角度， 从中性面开始计时。
新教材鲁科版高中物理选择性必修第二册第3章交变电流与远距离输电 知识点考点重点难题提炼汇总

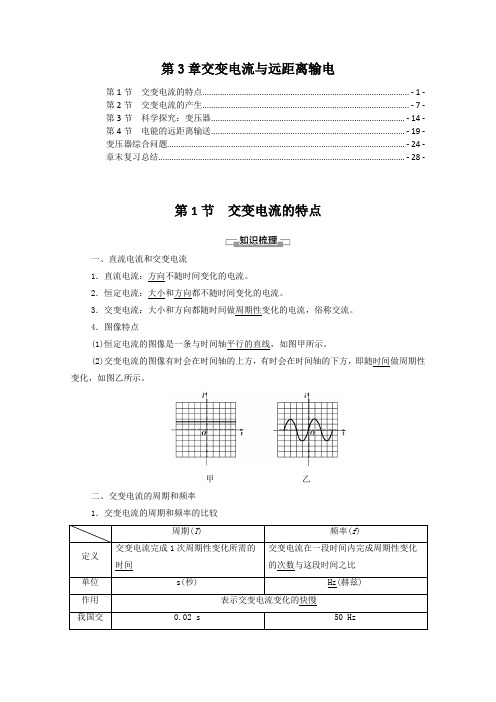

第3章交变电流与远距离输电第1节交变电流的特点.............................................................................................. - 1 - 第2节交变电流的产生.............................................................................................. - 7 - 第3节科学探究：变压器........................................................................................ - 14 - 第4节电能的远距离输送........................................................................................ - 19 - 变压器综合问题............................................................................................................ - 24 - 章末复习总结................................................................................................................ - 28 -第1节交变电流的特点一、直流电流和交变电流1．直流电流：方向不随时间变化的电流。
