连续式轮胎裂解设备
主要构件：
裂解主炉；自动进出料系统；动静密封系统；动力系统；多功能分离器；直型列管冷凝器；直型列管冷凝器；油水分离器；渣油罐；水封；废气回收系统；雾化除尘系统；配电柜；凉水塔；高温油泵；油泵；水泵。
连续式设备的特点
整套装置生产运行中采用多功能分离器，尽可能除去气体中携带的固体颗粒杂质和液滴，达到气固液分离的目的，以保证管道及设备的正常运行。
生产运行中采用动静密封系统，主要用于动设备和静设备之间的密封连接，有足够良好的可塑性和较高的强度，维修方便。
并对因温度变化引起的热胀冷缩起到补偿作用，在动设备和静设备之间，有效防止漏气，起到减震作用。
设备运行过程中有一些在常温、常压下液化不了的可燃气体，通过废气回烧系统在裂解主炉底燃烧，产生大量的热能，既避免气体污染，又节约燃料。
噪声小于65分贝，
无烟。
烟道除尘系统配有双向水冲击式旋风除尘室，可确保烟道出口的排放达到国家级排放标准。
连续式设备的适用范围
连设备中的裂解主炉不仅可用于废轮胎的冶炼，还可用废塑料、废橡胶、废亚克力等材料进行裂解。
废旧轮胎裂解的最终产物及其用途：
河南领帆机械设备有限公司专业从事轮胎裂解设备的生产制造，对各类油脂设备加工具有丰富的经验，拥有自己的制造工厂。
公司集设计、制造、安装、调试、科研、销售、售后服务为一体。
具备很强的各类油脂预处理，浸出，精炼和分提设备加工能力。
设备环保节能，出油率高，专业工程师团队为您量身打造方案，欢迎到厂参观！。
轮胎裂解工艺介绍
微负压热裂解处理废旧轮胎技术与设备“微负压热裂解”技术，把废旧轮胎处理产生四种产品：燃料油、ECO 炭黑、钢丝和可燃性气体。
公司年处理废旧轮胎的能力为10000 吨，可产生燃料油4500 吨，ECO 炭黑3500 吨，钢丝1000 吨和可燃性气体1000 吨。
除了很少量的气体排放外，没有其他的废物排放。
通过处理废旧轮胎所获得的ECO 炭黑，由于质量可靠，成本低，目前已经被国内10 多家轮胎生产企业用做轮胎的生产原料，这样就形成了废轮胎－ECO 炭黑－轮胎的产业链循环，而目前生产上绝大多数的炭黑是通过石油提炼出来的。
此外，废旧轮胎热裂解产生的燃料油如果再进行深加工，还可以进一步加工成汽油、柴油和沥青。
本项技术如果能够在全国得到大力推广，不单可以有效的处理废旧轮胎，消除污染，还可以从一定程度上缓解我国的能源危机。
技术与设备无剥离、微负压热裂解废旧轮胎处理技术解决了其他的热裂解技术处理废旧轮胎存在的问题，在以下几个关键技术和设备制造方面获得成功：1、采用无剥离技术在热裂解前不需要将橡胶与钢丝分离，从而降低了能耗，大幅度提高了经济效益。
2、采用微负压热裂解技术热裂解采用微负压工艺技术，确保在生产过程中气体不外溢，提高热裂解效率，从根本上消除了由于气体外溢而引起的不安全隐患。
3、采用无氧（或贫氧）热裂解技术热解炉采用先进、出料密封系统，改善了炉体的密封性能，使废轮胎胶粒处于无氧（或贫氧）状态下裂解。
这不仅减少了能源的损失，还使热解炉的安全生产有了保障。
4、采用了高效率的可燃性气体回收技术在生产过程中，橡胶经热裂解后，大部分变成液体油品，少量的可燃性气体循环作为热解炉的燃料使用。
从而保证了热解炉的热能供应，减少了废气排放，提高了经济效益和环境效益。
5、成套设备的标准化设计一套自动化、标准化设备包括两条热裂解生产线，年处理能力为1万吨（约120万条轿车轮胎）。
热裂解生产线由破碎系统、进料系统、热裂解处理系统、油品处理系统、尾气回收处理系统、水循环系统、炭黑处理系统以及湿法炭黑造粒包装系统等八大系统组成。
工业连续化有机废弃物热裂解技术装备
Technological Frontier术前沿33中国轮胎资源综合利用CTRA 2024年 第 1 期工业连续化有机废弃物热裂解技术装备编者按：为落实《环保装备制造业高质量发展行动计划（2022-2025年）》（工信部联节【2021】237号）工作部署，工业和信息化部、生态环境部编制了《国家鼓励发展的重大环保技术装备目录（2023年版）》，并于2023年12月11日公告。
据工业和信息化部官网消息，本次遴选主要聚焦挑选技术装备行业领先，通过自主研发实现重大突破，技术成熟可靠、推广潜力大、经济适用且有案例，能有效提升我国环保标准化、成套化、自动化、绿色化水平的技术装备。
济南恒誉环保科技股份有限公司的“工业连续化有机废弃物热裂解技术装备”成功入选，这是恒誉环保科研成果连续第3次入选该目录。
本文即是对恒誉环保入选科研成果的介绍。
一、研发背景恒誉环保专注热解技术研发和应用超30年，针对有机废弃物无害化、减量化、高值化处置需求，自主研发“工业连续化有机废弃物热裂解技术装备”，基于长期的关键核心技术储备，在专有的“工艺+结构”设计理念和结构组合下，考量供热温度、导热面积、传导效率、工作压力、停留时间等一系列热解技术关键要素和近万项技术参数进行反复试验、系统设计，有效解决了大处置量下“热解系统易结焦、进出料动态密封、产出物易聚合”等行业难题，实现了装备长期稳定连续化运转，可广泛应用于废轮胎等多种废弃物资源化处置，目前在全球数十个国家和地区拥有实际项目案例。
二、技术指标通过对有机废弃物中的高分子聚合物进行较彻底的分解，使其回到小分子或单体状态，产出燃料油及固态产物，在安全、环保、连续稳定运行的前提下，实现对有机废弃物的资源化、无害化、减量化处置。
单台处理量＞30 d/t；热裂解温度：390℃-450℃；热裂解压力：0-200 Pa；供热温度＜680℃；余热利用率＞90%；有机物去除率＞99%；矿物油含量＜0.3%；尾气排放达到《排污许可证申请与核发技术规范废弃资源加工工业（HJ 1034-2019）》要求。

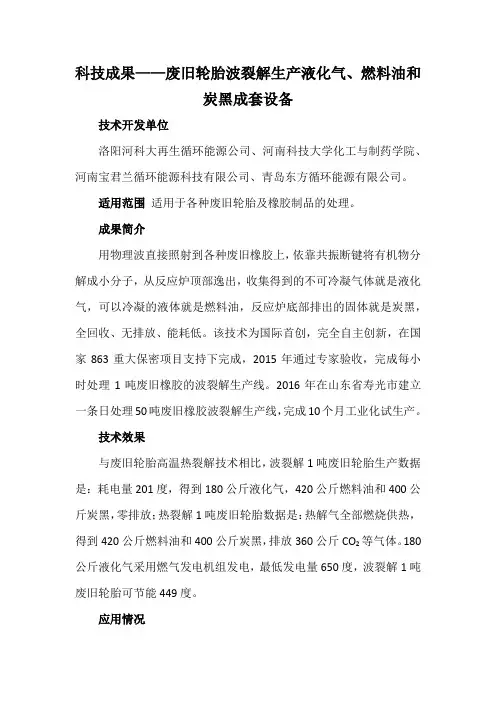

科技成果——废旧轮胎波裂解生产液化气、燃料油和炭黑成套设备
科技成果——废旧轮胎波裂解生产液化气、燃料油和炭黑成套设备技术开发单位洛阳河科大再生循环能源公司、河南科技大学化工与制药学院、河南宝君兰循环能源科技有限公司、青岛东方循环能源有限公司。
适用范围适用于各种废旧轮胎及橡胶制品的处理。
成果简介用物理波直接照射到各种废旧橡胶上，依靠共振断键将有机物分解成小分子，从反应炉顶部逸出，收集得到的不可冷凝气体就是液化气，可以冷凝的液体就是燃料油，反应炉底部排出的固体就是炭黑，全回收、无排放、能耗低。
该技术为国际首创，完全自主创新，在国家863重大保密项目支持下完成，2015年通过专家验收，完成每小时处理1吨废旧橡胶的波裂解生产线。
2016年在山东省寿光市建立一条日处理50吨废旧橡胶波裂解生产线，完成10个月工业化试生产。
技术效果与废旧轮胎高温热裂解技术相比，波裂解1吨废旧轮胎生产数据是：耗电量201度，得到180公斤液化气，420公斤燃料油和400公斤炭黑，零排放；热裂解1吨废旧轮胎数据是：热解气全部燃烧供热，得到420公斤燃料油和400公斤炭黑，排放360公斤CO2等气体。
180公斤液化气采用燃气发电机组发电，最低发电量650度，波裂解1吨废旧轮胎可节能449度。
应用情况（1）2014年，根据国家863目标任务在青岛泰能实验厂建立了一条波裂解废旧轮胎生产线，处理废旧轮胎1.5吨/小时。
生产线已通过国家验收，连续运行1年多时间，经第三方检测论证，处理废旧轮胎耗电量230度/T，可得到180公斤液化气、420公斤燃料油和400公斤粗炭黑。
（2）2015年7月到2016年9月，在山东寿光市侯镇工业园建立了一条大规模工业化生产线，处理废旧橡胶2.5吨/小时。
生产线安全稳定试生产8个月，处理1吨废旧橡胶耗电量201度，得到液化气180公斤、燃料油420公斤、炭黑400公斤。
市场前景波裂解有机大分子关键技术是在国际节能减排大趋势的背景下诞生的替代热裂解工艺的一项国际首创技术，可解决环境污染，保障能源供给安全，实现资源的循环利用。
连续式废轮胎裂解设备和间歇式废轮胎裂解设备的不同
购买废轮胎裂解设备的顾客经常会问：连续式设备和间歇式设备有什么区别？这个问题也是各个同样有意向投资办废轮胎炼油厂所关心的问题。
今天为大家将这个问题做总结并为大家解答！连续式是应用作为比较多的一种炼油设备类型。
连续式设备与半连续性或者是间歇式设备相比，连续式设备的单机处理量大，而且在连续式设备中，它的工作强度也低，而连续性则好。
此外在连续式设备中，它的设备以及各个部件设计相对也复杂，而且对设备的配套以及自动控制能力要求较高，因此也使得连续式设备具有较高的效率，并且稳定性也好。
在连续式废轮胎裂解设备中，它的结构性能决定了它只适用于大中型的炼油厂或者是车间中。
而且与其他的炼油设备相比，连续式废轮胎裂解设备的投资相对较高，属于大中型的连续式废轮胎裂解设备类型。
连续式废轮胎裂解设备可以通过热解的方式将废旧轮胎转换成燃油。
连续性废旧废轮胎裂解设备热解技术这个发明和应用可以处理塑料轮胎到燃油。
越来越多的国家开始使用这项技术来转换废旧轮胎，废旧塑料，废旧橡胶到燃油，炭黑。
每十吨废旧轮胎或塑料可以得到5吨的燃油和4.5吨的柴油，3吨的炭黑。
无污染连续性废旧废轮胎裂解设备不但可以解决废旧轮胎的问题，还可以带来大的效益。
整个高温裂解过程环保无污染。
领帆机械生产的连续式废轮胎裂解设备可以处理的原材料及出油率：废轮胎，出油率：45％－52％；废塑料，出油率：20％－95％；废橡胶，出油率：40％－60％。
连续式废轮胎裂解设备特点：a>体积小连续式废轮胎裂解设备小，占地面积小，处理量大。
b>使用寿命长连续式废轮胎裂解设备有特殊防腐结构，使用寿命长达8－10年左右。
c>安全性高连续式废轮胎裂解设备属全自动化、常压、环保设备，带有自动防回火装置，大大加快了设备的安全性能，防回火装置具体的功能是：气体理化指标处理，气体过滤，防回火。
d>原料要求低不用清洗，不用分类。
e>连续进料出渣出油可以在高温情况下连续进料，连续出渣，连续出油，且不返油烟气，进料机有特殊的气密封装置，适合工业化大规模连续运作。
轮胎生产工艺 设备
轮胎生产工艺设备
轮胎生产工艺设备包括以下几类：
1.成型机：用于将加工好的橡胶材料通过挤压和模具加工成为轮胎
的初形，能够对轮胎的花纹、外形和尺寸进行精确控制。
2.硫化机：将经过成型的轮胎加热压力处理，使其成型并且硫化，
增强轮胎的强度。
3.轮胎分解设备：包括小轿车切割机、套胎机、轮胎切圈机、轮胎
液压劈顶机、轮胎挤丝机、轮胎切条机、轮胎打块机、半自动轮胎打块机、全自动打块机、轮胎撕碎机等，用于将废旧轮胎进行分解。
4.轮胎颗粒生产线设备：包括橡胶颗粒机和其他辅助设备，可将废
旧轮胎破碎成颗粒。
5.轮胎胶粉生产线设备：包括橡胶磨粉机和其他辅助设备，可将废
旧轮胎磨成粉末。
此外，还有一些辅助设备，如上料机、磁选机、振动筛等，用于协助生产过程中的物料输送和筛选。
废轮胎的热裂解处理工艺工程化分析
作者简介：康永(1981-)，男，博士，工程师，现从事复合材料研究工作。
收稿日期：2019-10-29本项目的核心工艺为废轮胎的热裂解处理工艺。
轮胎主要由橡胶（包括天然橡胶、合成橡胶）、炭黑及多种有机、无机助剂（包括增塑剂、防老剂、硫磺和氧化锌等）组成。
废轮胎的热裂解是指在无氧或缺氧工况及适当的温度下，橡胶中主链具有不饱和键的高分子断裂，产物主要是单体、二聚物和碎片，生成物再聚合为多种烯烃，从而脱出挥发性物质并形成固体炭的过程，其产物主要是燃料油、裂解气等可贮存性能源和炭黑、钢丝，各产物成分随热解方式、热解温度等变化而不同[1]。
裂解方程式如下：(—CH 2—CH 2—)n →n[C+H 2+CH 4+C 2H 6+C 3H 8+C 4H 10+C 5H 12+…+C 11H 24+…C 20H 42+…]（说明：C 5H 12~C 11H 24为汽油馏分，C 12H 26~C 20H 42为柴油馏分，C 20以上为重油）本项目轮胎热解温度为200~450 ℃，热解炉采用炉外加热、微负压、贫氧热裂解工艺操作，炉体密闭，在生产过程中确保气体不外泄，提高热裂解效率，同时从根本上消除了生产过程中由于气体外泄而引起的不安全隐患和二次污染。
1 生产工艺流程本项目主要原料为外购的干净废旧轮胎(每条已切成4~5块)，无需清洗、破碎、抽钢丝等预处理工序，直接经人工进料进入裂解炉内，进料工段约2 h ，每台设备每天进料10 t 。
裂解炉内是一个持续升温的环境，炉体内部在4 h 内升温至200~300 ℃，此时裂解气开始处于稳定生成状态，接下来的5~8 h 内温度缓慢爬升，当温度到达450 ℃时，可认为轮胎裂解已废轮胎的热裂解处理工艺工程化分析康永(榆林市瀚霆化工技术开发有限公司, 陕西 榆林 718100)摘要：介绍了废轮胎热裂解工艺流程以及裂解原理，并按照项目预先设计的处理量计算了体系的物料平衡和热量平衡。
对项目运营期的主要污染因素进行了分析，提出了具体的防治措施。
废轮胎裂解准入条件
废轮胎裂解准入条件废轮胎是一种对环境有着非常危害的污染物，而轮胎裂解则是一种有效的处理方式。
但是要注意的是，轮胎裂解必须在一定的准入条件下进行，以保证处理过程的安全与有效性。
接下来，我们将针对废轮胎裂解准入条件进行详细的阐述。
一、环境准入条件废轮胎被裂解后，会产生大量的废气、废水和废渣。
为了保证环境的安全，轮胎裂解需要在满足以下准入条件的场所进行：1. 应远离居民区和公共场所，距离垃圾填埋场、水源地等敏感区一定距离。
2. 应选址在地形陡峭、前方没有建筑物的区域。
3. 应符合国家和地方环保部门的规定和要求。
二、技术准入条件轮胎裂解是利用高温技术进行物质转化，因此技术准入条件必须得到满足。
在进行整个轮胎裂解过程中，需要满足以下技术要求：1. 具备高温处理的设备。
2. 应配备污染物排放监测设备，并对污染物排放进行监测。
3. 应根据不同类型轮胎的物理特性、化学特性，选择相应的裂解工艺。
三、安全准入条件为了保障人身安全和设备安全，轮胎裂解需要满足以下安全准入条件：1. 应采取防火、防爆、防毒等安全措施。
2. 车间应装备注意火灾的器材和设备，防止火灾发生。
3. 操作人员应经过专业的培训，掌握高温操作技能和安全规范。
以上是针对废轮胎裂解准入条件的详细阐述，只有在满足以上的各项条件下，轮胎裂解才可以正常进行。
通过严格的准入条件要求，可以减少轮胎裂解过程中产生的污染物，保障设备和操作人员的安全，有效地解决了废轮胎对环境的危害问题，也为环保和可持续发展做出了贡献。
废旧轮胎热解与裂解方案
废旧轮胎热解与裂解方案废旧轮胎回收综合利用的管理策略是确保整个回收系统顺利运行和有效利用资源的重要保障。
管理策略包括政策法规制定、监管机制建立、市场机制引导、技术创新推广等方面。
还需要加强与相关产业和部门的合作，形成联合力量，共同推动废旧轮胎回收综合利用工作的开展。
废旧轮胎回收综合利用研究不仅对环境具有重要意义，还能够带来显著的经济效益。
废旧轮胎的回收和加工可以创造就业机会，促进产业链上下游的协同发展。
废旧轮胎的再利用也可以降低生产成本，提高资源利用效率，增加企业的竞争力。
废旧轮胎回收综合利用研究还能够推动相关技术的创新和发展，促进产业升级和转型，为社会经济的可持续发展做出贡献。
废旧轮胎是一种常见的废弃物，由于其体积庞大、不易降解以及存在环境污染的风险，对于废旧轮胎的回收综合利用具有重要的现实意义。
废旧轮胎回收综合利用研究的目的在于寻找有效的处理方法，最大限度地减少对环境的污染，并实现资源的可持续利用。
随着全球经济的快速发展和人口的增加，废旧轮胎问题日益突出。
传统的废旧轮胎处理方式主要是填埋和焚烧，但这些方式会导致严重的环境问题，如土壤和水源的污染，大气中有害物质的释放等。
因此，回收和综合利用废旧轮胎成为全球各国的共同关注点。
废旧轮胎回收综合利用可以减少废弃轮胎对环境的污染。
废旧轮胎中的橡胶、钢丝等材料在自然环境中难以降解，会导致土壤和水源的污染，危害生态系统的平衡。
通过回收综合利用，可以将废旧轮胎中的有害物质进行处理和转化，减少对环境的污染，保护生态环境的可持续发展。
本文内容信息来源于公开渠道，对文中内容的准确性、完整性、及时性或可靠性不作任何保证。
本文内容仅供参考与学习交流使用，不构成相关领域的建议和依据。
一、废旧轮胎回收综合利用发展方向（一）加强废旧轮胎回收体系建设废旧轮胎回收是解决环境污染和资源浪费的关键环节，因此需要加强废旧轮胎回收体系的建设。
首先，要完善回收网点的布局，增加回收站点的数量和覆盖范围，使废旧轮胎回收更加便捷。
轮胎裂解设备工艺操作流程
1.基本流程将废轮胎放进裂解斧中，加热升温，脱水，然后升温，轮胎融化然后气化，经冷凝器冷凝，分离器分离，振荡过滤可得到液体轮胎油。
2.操作流程进料进料即将废轮胎投入到裂解斧中，此过程可以人工进料、平板输送机进料和液压进料机进料等方式，最新工艺工厂通常采用液压进料机进料，因其生产效率高，节省人力，不用冷却裂解釜缩短生产周期，同时安全等优点而被众多工厂广泛采用。
裂解气化废轮胎投入到裂解斧中，然后加热升温裂解斧，使裂解斧中的温度逐渐升至100℃，此过程中废轮中的水分及小分子物质会挥发，然后析出沉降至分离器中放出，随着水分及小分子物质逐渐挥发完全，裂解斧中的温度就会继续上升，达到140℃时，废轮胎开始融化成液态，打开转动，使得转炉转动，温度继续升高，已经融化的轮胎会随着温度的升高而逐渐气化，等裂解斧中的温度上升到260℃-280℃时，然后维持6-12h（根据气化情况而定），此时压力在1.2kg/㎡，直到完全气化，气化的气体会到冷凝器中冷凝。
燃烧油冷凝经裂解斧气化的气体，经过离心分离器去除灰尘等杂质，然后进入粗口经、直通式冷凝器中冷却，经冷凝器冷却得到的液体油进入毛油储罐，然后经油泵打入振动过滤机中过滤，进一步去除杂质，可得到成品油。
经冷凝器中未冷凝的气体，此处称作“不凝气体”，经过冷凝器尾气冷却系统进一步冷却充分回收后进入气液分离器，经尾气燃烧器再次进入裂解斧中再次燃烧，裂解斧加热过程中所产生的废气，经风机抽到水循环式除尘系统，进入气体净化箱中，经有害物质如硫等物质吸附截留，最后比较干净的尾气排入空气中。
裂解斧中的燃烧后生成的碳灰，采用螺旋输送机密封无尘输送出来并做打包处理。
废轮胎融化燃烧后所剩余的钢丝，抽出，整理。
河南领帆机械设备有限公司专业从事轮胎裂解设备的生产制造，对各类油脂设备加工具有丰富的经验，拥有自己的制造工厂。
公司集设计、制造、安装、调试、科研、销售、售后服务为一体。
具备很强的各类油脂预处理，精炼和分提设备加工能力。
废旧轮胎热裂解设备的撬装化设计及部分设备优化
5 裂解气净化设备优化
一般来讲，可燃气体的净化设备大多采用叶片除 雾器或是丝网除雾器，但是废旧轮胎裂解产生的裂解 气中含有炭渣、粉尘、裂解油等，易堵塞叶片除雾器 或丝网除雾器，因此特别设计了双旋流分离器以净化 裂解气，如图 5 所示。待处理样由倾斜切向管进入分 离器，在旋流板的作用下，产生旋流，加快裂解气与 裂解油、炭渣的分离速度。其中裂解油和炭渣由于重 力沉降到容器底部，剩余部分的处理样进入气体收集 仓，在引导旋流板的作用下实现第二次旋流，进一步
Abstract: In order to shorten the installation cycle of thermal cracking equipment and improve production quality, this paper proposes a skid-mounted design of the main thermal cracking equipment, and optimizes and reforms some of the equipment. The skid-mounted of thermal cracking equipment and oil-gas condensing separation equipment is to complete the skid-mounted sub-parts of the equipment, and then assemble them to complete the installation. The direct heating by the burner can accurately control the reaction temperature, and the optimization of the discharging equipment and its sealing structure ensures the quality of the product. The optimized separator improves the recovery and reuse of cracked gas, so that the wastewater meets the discharge requirements.
