变压吸附式制氮设备
变压吸附制氮机安全操作规定
变压吸附制氮机安全操作规定简介变压吸附制氮机是一种常见的制氮设备，其主要原理是利用变压吸附技术对空气进行分离，获取纯净氮气。
由于变压吸附制氮机涉及到高压、高温等因素，因此其操作具有一定的危险性。
为了确保操作人员的安全，制定本安全操作规定。
操作前准备1.了解设备的结构、原理和操作步骤，掌握设备的使用方法。
2.确认设备已进行安全检查，并使用专门的工具对各个管道进行检查，排除可能出现的危险隐患。
3.穿戴个人防护装备，包括安全鞋、安全帽、防护手套等。
操作步骤1.打开设备电源，等待设备预热。
2.打开进气管道，将空气引入设备，等待一段时间以确保设备内部压力稳定后，再进行下一步操作。
3.向设备内加入吸附剂，启动设备进行制氮。
4.注意观察设备运行情况，确保设备正常运行。
5.在制氮过程中，不得随意更改设备的操作参数，特别是不得随意增加制氮体积和降低制氮速度，否则会导致设备受损或意外事故的发生。
6.制氮过程中，不得在设备附近进行无关操作，更不得在设备上堆放物品，以免影响设备运行和安全。
7.制氮完成后，关闭进气管道，关闭设备电源，清洗设备。
注意事项1.在使用变压吸附制氮机时，应严格按照设备的相关规定和说明进行操作，切勿盲目尝试。
2.操作过程中，应时刻关注设备运行情况，一旦发现异常马上停机检查排除故障，切不可强行运行，以免引发意外事故。
3.操作人员应定期对设备进行检测，确保设备的各项参数符合规定要求，维护设备的正常运行。
4.如果在使用设备时发现设备产生噪声、振动或其他异常情况，应及时联系专业人员进行检查和维修，禁止自行维修设备。
5.在使用变压吸附制氮机过程中，不得饮酒、吸烟和进行其他可能影响安全的行为，以免引发安全事故。
总结变压吸附制氮机是一种重要的制氮设备，在使用过程中要严格按照安全操作规定进行操作，注意设备的运行情况，定期进行检测和维护，确保设备的正常运行。
同时，操作人员也要保持清醒、专注的状态，切勿在使用设备的过程中进行与设备无关的行为。
变压吸附制氮机参数
变压吸附制氮机参数
变压吸附制氮机是一种利用变压吸附技术制取高纯度氮气的设备。
其参数主要包括以下几方面：
1. 设计气量：即制氮机每小时制取的氮气产量，一般以立方米/小时 (m3/h) 或升/分钟 (L/min) 为单位。
2. 氮气纯度：制氮机所制取的氮气的纯度，通常以百分比 (%) 表示。
常见的氮气纯度有99.9%、99.99%、99.999%等。
3. 进气压力：指制氮机进气端的气压，一般以帕斯卡 (Pa) 或
巴 (Bar) 为单位。
4. 产气压力：指制氮机产气端的气压，一般以帕斯卡 (Pa) 或
巴 (Bar) 为单位。
5. 压缩机功率：指驱动制氮机的压缩机的功率，一般以千瓦(kW) 或马力 (HP) 为单位。
6. 空气露点：制氮机所制取的氮气中的水分含量，通常以摄氏度 (℃) 为单位。
7. 工作压力：指制氮机内部变压吸附罐的工作压力范围，一般以帕斯卡 (Pa) 或巴 (Bar) 为单位。
这些参数会根据不同的制氮机型号和具体应用需求而有所不同。
变压吸附制氮机安全操作及保养规程
变压吸附制氮机安全操作及保养规程前言变压吸附制氮机是一款重要的设备，它主要被用于制取高纯度氮气。
在正常使用和维护中，需要注意安全操作和规定好的保养。
本文将介绍相应内容，帮助操作人员更好地使用和维护设备。
安全操作规程1. 设备环境变压吸附制氮机应该放置在通风、干燥、无污染的室内场所，应避免长期存放在强磁场和静电干扰的环境中。
2. 设备负荷为保证设备的长期稳定运行，不要以超负荷状态使用变压吸附制氮机。
电机转速超过额定值时，会导致电机发热过多，损坏容易导致设备故障。
3. 电源及线缆在使用变压吸附制氮机时，要检查电源电压和电源线缆是否符合设备要求，同时检查线缆是否磨损、老化或受到其他异物干扰。
不要使用损坏的电源线缆，如有变形和老化的线缆应立即更换。
4. 操作程序为了确保使用的安全，必须按照设备说明书的要求，正确的进行操作程序。
这些程序包括开机、关闭机器、工作时间、加热时间和冷却时间等等。
在操作过程中要严格按照程序来执行，不能随意更改。
5. 其他安全事项注意在加热或冷却过程中是否会有蒸气飘出，同时严禁在运行过程中操作设备或者在设备附近吸烟、饮食等。
保养规程1. 定期检查变压吸附制氮机要及时进行定期检查，主要包括：氮清洗、气路检查、开关检查、电气接线检查等。
检查结果要记录，若有异常应及时排查。
2. 附件安装使用前请检查所有附件是否安装到位，管道接头是否牢固密封。
一旦发现异常现象，应及时停止使用并进行检查，以确保设备安全运行。
3. 清洗技巧显微镜清洗效果将直接影响到制氮晶体产生效果。
因此，不能将手直接接触显微镜镜片。
随时使用除尘包和超净手套，轻轻地去除表面灰尘。
若表面有油渍或污垢，预先申请清洗溶液擦拭，并在使用前能够干燥。
4. 设备使用情况变压吸附制氮机长期使用后，可能会出现各种各样的故障，如温度控制不稳定、空气压力不足等。
要及时检查这些问题，并根据设备说明书进行维修。
同时，要储存好设备的保修和维修记录。
结论以上细节概述了变压吸附制氮机安全操作及保养规程。

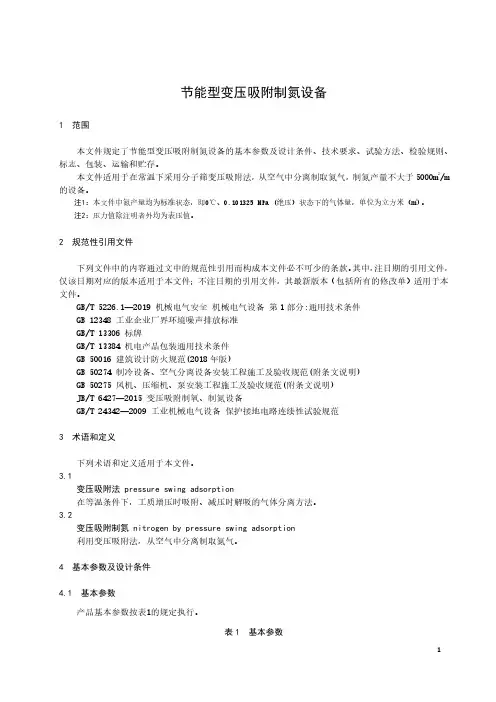

节能型变压吸附制氮设备-2023标准
节能型变压吸附制氮设备1范围本文件规定了节能型变压吸附制氮设备的基本参数及设计条件、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本文件适用于在常温下采用分子筛变压吸附法，从空气中分离制取氮气，制氮产量不大于5000m2/m 的设备。
注1：本文件中氮产量均为标准状态，即0℃、0.101325MPa(绝压）状态下的气体量，单位为立方米（m3)。
注2：压力值除注明者外均为表压值。
2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T5226.1—2019机械电气安全机械电气设备第1部分:通用技术条件GB12348工业企业厂界环境噪声排放标准GB/T13306标牌GB/T13384机电产品包装通用技术条件GB50016建筑设计防火规范(2018年版)GB50274制冷设备、空气分离设备安装工程施工及验收规范(附条文说明)GB50275风机、压缩机、泵安装工程施工及验收规范(附条文说明)JB/T6427—2015变压吸附制氧、制氮设备GB/T24342—2009工业机械电气设备保护接地电路连续性试验规范3术语和定义下列术语和定义适用于本文件。
3.1变压吸附法pressure swing adsorption在等温条件下，工质增压时吸附、减压时解吸的气体分离方法。
3.2变压吸附制氮nitrogen by pressure swing adsorption利用变压吸附法，从空气中分离制取氮气。
4基本参数及设计条件4.1基本参数产品基本参数按表1的规定执行。
表1基本参数规格（产量）m3/h 氮纯度%产品氮压力MPa单位制氮电耗kW•h/m3启动时间min10、15、20、25、30、40、50≥99.90.2～0.60.43≤3060、70、80、100、120、150、180、200、250、300、3500.40400、450、500、600、800、1000、1200、1500、20000.35注1：表中的产品规格可根据用户要求增加。
变压吸附制氮装置的设计
变压吸附制氮装置的设计一、设备简介变压吸附制氮装置是一种通过组合吸附剂来分离氮气和氧气的装置。
它的原理是通过变压吸附剂的吸附和脱附特性，将氧气和其他杂质分离出来，从而制取高纯度的氮气。
该装置由压缩空气系统、氮气系统、控制系统和其他辅助系统组成。
二、装置设计1.压缩空气系统：压缩空气系统包括空气压缩机、冷却器、干燥器和过滤器等设备。
空气压缩机用于将空气压缩至设定压力，冷却器用于降低压缩空气的温度，干燥器用于去除压缩空气中的水分，过滤器用于去除压缩空气中的固体颗粒物。
2.吸附系统：吸附系统是变压吸附制氮装置的核心部分，主要包括吸附剂、吸附塔和换向阀等设备。
吸附剂是一种可以吸附氧气和其他杂质的材料，常用的吸附剂有分子筛和活性炭。
吸附塔是用于装填吸附剂的容器，换向阀用于控制吸附塔的工作状态。
3.氮气系统：氮气系统主要包括气体储存罐、氮气干燥器和氮气净化器等设备。
气体储存罐用于储存制取的氮气，氮气干燥器用于去除氮气中的水分，氮气净化器用于去除氮气中的其他杂质。
4.控制系统：控制系统是用于对整个装置进行自动控制的设备，包括传感器、控制器和执行器等部件。
传感器用于检测装置的各种参数，控制器用于根据传感器的反馈信号来控制设备的工作状态，执行器用于执行控制器的指令。
三、装置工作流程1.进气阶段：在进气阶段，空气经过空气压缩机被压缩至一定压力，并经过冷却器降低温度，然后进入吸附塔。
其中一座吸附塔处于工作状态，另一座吸附塔处于再生状态。
2.吸附阶段：在吸附阶段，进入工作状态的吸附塔中的吸附剂开始吸附氧气和其他杂质，而再生状态的吸附塔中的吸附剂开始脱附，将之前吸附的氧气和其他杂质释放出来。
3.换向阶段：在换向阶段，换向阀将工作状态和再生状态的吸附塔进行切换，使之交替工作。
这样，当一座吸附塔吸附饱和后，另一座吸附塔开始工作，确保了装置的连续工作。
4.出气阶段：在出气阶段，制取的高纯度氮气从工作状态的吸附塔中流出，并经过氮气干燥器和氮气净化器进入气体储存罐进行储存，待使用时再通过气体供给系统供给到需要的领域。
变压吸附制氮操作规程(3篇)
第1篇一、操作前准备1. 人员准备：确保操作人员熟悉本规程，并具备相关操作技能。
2. 设备检查：检查制氮机各部件是否完好，包括空气压缩机、过滤器、干燥机、PSA吸附塔、氮气缓冲罐等。
3. 环境检查：确保操作环境安全，无易燃易爆物，通风良好。
4. 物料准备：检查吸附剂（碳分子筛）是否充足，质量符合要求。
二、启动流程1. 启动空气压缩机：打开空气压缩机电源，观察压缩机运行状态，确保无异常。
2. 过滤与干燥：启动过滤器与干燥机，确保过滤效果和干燥效果达到要求。
3. PSA吸附塔准备：确认PSA吸附塔处于正常工作状态，各阀门开启位置正确。
三、吸附与解吸操作1. 加压吸附：- 打开PSA吸附塔的加压阀，对吸附塔进行加压。
- 观察吸附剂对氧气的吸附情况，确保吸附效果达到预期。
- 加压过程中，注意观察压力表，确保压力稳定。
2. 减压解吸：- 在吸附一定时间后，关闭加压阀，开始减压。
- 观察吸附剂对氧气的解吸情况，确保解吸效果达到预期。
- 减压过程中，注意观察压力表，确保压力稳定。
3. 吸附塔切换：- 在一个吸附塔完成吸附和解吸过程后，切换到另一个吸附塔进行吸附和解吸操作。
- 确保切换过程平稳，避免对设备造成损害。
四、氮气纯度控制1. 在线监测：通过在线监测系统实时监测氮气纯度，确保氮气纯度符合要求。
2. 调整吸附时间：根据氮气纯度变化，适当调整吸附时间，以保证氮气纯度稳定。
五、停机与维护1. 停机：- 关闭空气压缩机、过滤器、干燥机等设备。
- 关闭PSA吸附塔的加压阀，确保设备处于安全状态。
2. 维护：- 定期检查设备，确保设备运行正常。
- 检查吸附剂质量，如发现吸附剂粉化、软化等情况，及时更换吸附剂。
- 定期对设备进行清洁，保持设备卫生。
六、注意事项1. 操作过程中，严禁接触易燃易爆物。
2. 操作人员应穿戴防护用品，如防护手套、防护眼镜等。
3. 操作过程中，如发现异常情况，应立即停止操作，并报告相关部门。
4. 严格遵守本规程，确保设备安全、稳定运行。
变压吸附制氮机工作原理
变压吸附制氮机工作原理
变压吸附制氮是将空气中的氧气和氮气分离出来，再利用分子筛来分离氮气的一种制氮方法。
当空气经过压缩、冷却后，通过两个分别装有吸附剂和透析剂的吸附塔，在一定的压力下，使两种分子筛中的一种分子吸附在吸附剂表面上，另一种分子则被透析出来。
该过程中被吸附在吸附剂表面上的分子有可能脱附出来，而透析出来的空气则进入下一循环。
变压吸附制氮机组由吸气、压缩、分离、再生等几个部分组成。
吸气和压缩过程中，在吸附器表面形成较高温度的空气气态混合物；在透析器中，部分空气被分离出来后进入变压吸附再生器中。
该装置包括一组两级吸附塔，分别用来对混合气中的氧气和氮气进行分离。
在第一级吸附塔内，氧气和氮气在压力降低至露点以下时被分离出来；进入第二级吸附塔内，氧气被脱附出来。
经过两级吸附后，大部分氧气和氮气被分离出来并分别进入透析器和压缩空气系统，而少量氧气和氮气则在第一级吸附塔内脱附出来后被继续吸附。
—— 1 —1 —。
变压吸附式制氮机工作原理
变压吸附式制氮机工作原理你知道吗？在我们的生活中，有这么一种神奇的机器，叫变压吸附式制氮机。
它就像一个魔法小盒子，能把空气中的氮气给单独提取出来呢。
那它是怎么做到的呢？这就很有趣啦。
首先呢，我们得了解一下空气的组成。
空气就像是一个大家庭，里面有好多成员，像氮气啊，氧气啊，还有其他一些微量气体。
氮气可是这个大家庭里的“大哥大”，占了差不多78%左右呢。
变压吸附式制氮机的任务，就是把这个“大哥大”从这个大家庭里请出来。
这个制氮机里有两个很重要的“房间”，我们可以把它们想象成两个不同的小屋子。
这两个小屋子里面都装满了一种特殊的材料，就像是有魔法的小海绵一样，这种材料特别喜欢吸附气体。
不过呢，它对氧气的喜爱程度比对氮气要高那么一点点。
当空气被送进第一个“小屋子”的时候，就像是一群小朋友冲进了游乐场。
这个时候啊，因为压力比较高，那些魔法小海绵就开始“抢”气体了。
氧气就像一个个小糖果，被小海绵们抢得更快更多，而氮气呢，就有点像不太受欢迎的大孩子，被留在了屋子的空隙里。
然后呢，经过这么一吸附，留在屋子里空隙里的气体就比较干净了，大部分都是氮气啦。
这时候，我们就把这些氮气收集起来，这就得到了我们想要的一部分氮气。
但是啊，小海绵们也不能一直吸附着氧气啊，它们也会累的。
所以呢，我们要给它们“松松绑”。
这时候就把第一个“小屋子”的压力降低，就像是给那些抢糖抢累了的小海绵们放个假。
一放假呢，小海绵们就把吸附的氧气给放出来了，这个过程就像是小海绵们把抢到的小糖果又吐出来一样，然后这个屋子就又可以准备迎接下一批空气啦。
而第二个“小屋子”呢，就在第一个“小屋子”吸附的时候，它也没闲着。
它在进行相反的操作，就是在释放之前吸附的氧气，让自己准备好迎接下一轮的吸附工作。
这两个“小屋子”就这么轮流工作，就像两个小工人，一个在忙着吸附的时候，另一个就在休息调整，然后再交换。
这样不断地循环，制氮机就能持续地从空气中把氮气提取出来啦。
而且啊，这个变压吸附式制氮机提取氮气的纯度还挺高的呢，可以满足很多不同的需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变压吸附式制氮设备
一、变压吸附制氮设备，即PSA制氮设备，其工作原理如下述：
变压吸附 (Pressure Swing Adsorption，简称PSA制氮) 是一种先进的气体分离技术，它在当今世界的现场供气方面具有不可替代的地位。
一般PSA制氮选择优质进口碳分子筛（CMS）为吸附剂，它吸附空气中的氧气、二氧化碳、水分等，而氮气不易被吸附。
在吸附平衡的情况下，任何一种吸附剂在吸附同一种气体时，气体压力越高，则吸附剂的吸附量越大，反之，压力越低，吸附量越小。
如上所述，使用较高压力的压缩空气，碳分子筛对氧气、二氧化碳、水分等的吸附量会增大，可以提高分子筛的吸附效率。
碳分子筛对氧和氮在不同压力下某一时间内吸附量的变化差异曲线如下图：
PSA碳分子筛制氮装置中有两个装满碳分子筛的吸附塔，洁净、干燥的压缩空气进
入变压吸附制氮装置，流经装填有碳分子筛（CMS）的吸附塔。
压缩空气由下至上流经
吸附塔，利用分子筛在不同压力下对
氮和氧等的吸附力不同，氧气、水、
二氧化碳等组份在碳分子筛微孔吸附，
未被吸附的氮气通过吸附塔，在出口
处富集，成为产品气，由吸附塔上端
流出，进入缓冲罐。
经一段时间后，
吸附塔中碳分子筛吸附达到饱和，需
进行再生。
（吸附塔内吸附再生简单示意图如左图）
再生是通过停止吸附步骤，降低吸附塔的压力来实现的。
已完成吸附的吸附塔短期
均压后开始降压，脱除已吸附的氧气、水、二氧化碳等组份，完成再生过程。
两个吸附塔交替进行吸附和再生，从而产生流量和纯度稳定的产品氮气。
两只吸附
器的切换由控制系统智能控制自动完成。
二、变压吸附制氮设备组成及工艺流程示意：
三、变压吸附制氮设备产品图片（只有制氮主机，不含配套设备）：。
