厚度方向性能钢板
建筑结构用钢板-最新国标
建筑结构用钢板1范围本文件规定了建筑结构用钢板的牌号表示方法、订货内容、尺寸、外形、重量及允许偏差、技术要求、试验方法、检验规则、包装、标志和质量证明书等。
本文件适用于制造普通建筑结构、耐候建筑结构、高性能建筑结构、大跨度结构及其他重要钢结构用厚度6mm～250mm热轧钢板（以下简称钢板）。
热轧钢带亦可参照本文件执行。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T222钢的成品化学成分允许偏差GB/T223.5钢铁酸溶硅和全硅含量的测定还原型硅钼酸盐分光光度法GB/T223.9钢铁及合金铝含量的测定铬天青S分光光度法GB/T223.11钢铁及合金铬含量的测定可视滴定或电位滴定法GB/T223.14钢铁及合金化学分析方法钽试剂萃取光度法测定钒含量GB/T223.19钢铁及合金化学分析方法新亚铜灵-三氯甲烷萃取光度法测定铜量GB/T223.23钢铁及合金镍含量的测定丁二酮肟分光光度法GB/T223.26钢铁及合金钼含量的测定硫氰酸盐分光光度法GB/T223.40钢铁及合金铌含量的测定氯磺酚S分光光度法GB/T223.58钢铁及合金化学分析方法亚砷酸钠-亚硝酸钠滴定法测定锰量GB/T223.62钢铁及合金化学分析方法乙酸丁酯萃取光度法测定磷量GB/T223.78钢铁及合金化学分析方法姜黄素直接光度法测定硼含量GB/T223.79钢铁多元素含量的测定X-射线荧光光谱法（常规法）GB/T223.81钢铁及合金总铝和总硼含量的测定微波消解-电感耦合等离子体质谱法GB/T223.84钢铁及合金钛含量的测定二安替比林甲烷分光光度法GB/T223.85钢铁及合金硫含量的测定感应炉燃烧后红外吸收法GB/T223.86钢铁及合金总碳含量的测定感应炉燃烧后红外吸收法GB/T228.1金属材料拉伸试验第1部分：室温试验方法GB/T229金属材料夏比摆锤冲击试验方法GB/T232金属材料弯曲试验方法GB/T247钢板和钢带包装、标志及质量证明书的一般规定GB/T709热轧钢板和钢带的尺寸、外形、重量及允许偏差GB/T2970厚钢板超声检验方法GB/T2975钢及钢产品力学性能试验取样位置及试样制备GB/T4336碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法）GB/T5313厚度方向性能钢板GB/T8170数值修约规则与极限数值的表示和判定GB/T14977热轧钢板表面质量的一般要求GB/T17505钢及钢产品交货一般技术要求GB/T20066钢和铁化学成分测定用试样的取样和制样方法GB/T20123钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法）GB/T20125低合金钢多元素的测定电感耦合等离子体发射光谱法3术语和定义GB/T1591、GB/T4171界定的术语和定义适用于本文件。
Q500qE钢板材质简介及应用
Q500qE1、Q500qE钢板简介Q500q是桥梁结构用钢板，共有（D、E、F）三个质量等级，即Q500qD、Q500qE、Q500qF 牌号表示钢板。
2、Q500qE钢板牌号分析Q代表的是屈服强度；500表示的是屈服强度数值为：500MPa；q就是桥梁结构钢板的意思；D、E、F代表着不同的质量等级。
同时代表着不同的冲击温度，在力学性能表格中有具体介绍。
3、Q500qE钢板执行标准：Q500qD、Q500qE、Q500qF执行GB/T714-2015标准。
4、Q500qD、Q500qE、Q500qF钢板对应牌号：EN10025-6:2004中的S500Q\S500QL\S500QL1。
5、Q500qD、Q500qE、Q500qF钢板技术要求：当要求钢板具有厚度方向性能时，则在上述规定的牌号后分别加上代表厚度方向性能级别的符号Z15、Z25、Z35，即Q500qDZ15，Q500qDZ25，Q500qDZ35，Q500qEZ15，Q500qEZ25，Q500qEZ35，Q500qFZ15，Q500qFZ25，Q500qFZ356、Q500qD、Q500qE、Q500qF钢板交货状态：Q500q钢板通常以调质（淬火+回火）、热机械轧制（TMCP）、热机械轧制（TMCP）+回火,钢板应切边交货。
9、Q500qE钢板实际应用范围：Q500qD、Q500qE、Q500qF是桥梁用结构钢板。
要求有较高的强度、韧性以及承受机车车辆的载荷和冲击，且要有良好的抗疲劳性、一定的低温韧性和耐大气腐蚀性。
拴焊桥梁用钢还应具有良好的焊接性能和低的缺口敏感性。
用于制作铆接及栓焊结构的公路桥及铁路桥梁（包括跨海大桥），舞阳钢铁生产工艺纯熟，提供质量保障。
建筑钢筋的种类
我国的建筑用钢主要为碳素结构钢和低合金高强度结构钢两种，优质碳素结构钢在冷拔碳素钢丝和连接用紧固件中也有应用。
另外，厚度方向性能钢板、焊接结构用耐候钢、铸钢等在某些情况下也有应用。
一、碳素结构钢按国家标准《碳素结构钢》GB/T700生产的钢材共有Q195、Q215、Q235、Q255和Q275种品牌，板材厚度不大于16mm的相应牌号刚才的屈服点分别为195 ..215...235..255和275N/mm2。
其中Q235含碳量在0.22%一下，属于低碳钢，刚才的强度适中，塑性、韧性均较好。
该牌号钢材又根据化学成分和冲击韧性的不同划分为A、B、C、D共4个质量等级，按字母顺序由A到D，表示质量等级由低到高。
除A级外，其它三个级别的含碳量均在0.20％以下，焊接性能也很好。
因此，规范将Q235牌号的钢材选为承重结构用钢。
Q235钢的化学成分和脱氧方法、拉伸和冲击试验以及冷弯试验结果均应符合表2.6.1、2.6.2和2.6.3的规定。
代表沸腾钢，“b”代表半镇静钢，符号“Z”和“TZ”分别代表镇静钢和特种镇静钢。
在具体标注时“Z”和“TZ”可以省略。
例如Q235B代表屈服点为235N/mm2的B级镇静钢。
在冷弯薄壁型钢结构的压型钢板设计中，如由刚度条件而非强度条件起控制作用时，也允许采用Q215牌号的钢材，可参考本书第9章单层厂房钢结构的有关内容。
二、低合金高强度结构钢按国家标准《低合金高强度结构钢》GB/T1591生产的钢材共有Q295、Q345、Q390、Q420和Q460等5种牌号，板材厚度主要依靠添加少量几种合金元素来达到，合金元素的总量低于5％，故称为低合金高强度钢。
其中Q345、Q390和Q420均按化学成分和冲击韧性各划分为A、B、C、D、E共5个质量等级，字母顺序越靠后的钢材质量越高。
这三种牌号的钢材均有较高的强度和较好的塑性、韧性、焊接性能，被规范选为承重结构用钢。
这三种低合金高强度钢的牌号命名与碳素结构钢的类似，只是前者的A、B级为镇静钢，C、D、E级为特种镇静钢，故可不加脱氧方法的符号。
舞钢Q460GJB高建钢材质分析及应用范围
Q460GJB1>Q460GJB钢板简介Q460GJB钢板的牌号由代表屈服的汉语拼音字母(Q)、屈服强度数值、代表高性能建筑结构用钢的汉语拼音字母(GJ)、质量等级符号B组成。
此牌号因拥有良好的性能还可根据客户的需求增加一些其他的性能，而被广大应用于种高层建筑的建设中所使用。
2、Q460GJB钢板执行标准：属于建筑结构用钢板，执行标准GB/T19879-20153、Q460GJB钢板交货状态：正火、正火+P1火、控轧、调质、TMCP.TMCP+回火。
4、Q460GJB钢板冶炼方法：钢由电炉或转炉冶炼，并进行炉外精炼。
5、Q460GJB钢板尺寸、外形、重量及允许偏差：Q460GJB钢板的尺寸、外形及重量偏差应符合GB/T709-2006的规定6、建筑结构用钢：用于建造高层和重要建筑结构的钢。
要求具有较高的冲击韧性、足够的强度、良好的焊接性能、一定的屈强比，必要时还要求厚度方向性能。
成分备注：Cu为残余元素；可用AIt代替A1s,此时A1t≥0.02;为改善性能，根据需要可添力口Nb、Ti中一种或几种合金元素；V+Ti+Nb≤0.22°Ceq=C+Mn∕6+(Cr+Mo+V)∕5+(Ni+Cu)∕15Pcm=C+Si∕30+(Mn+Cu+Cr)∕20+Ni∕60+Mo∕15+V∕10+ 5BS含量9IOxQ460GJB钢板应用范围Q460GJB主要制造工业和民用建筑物的支撑和承重梁等，适用于高层建筑和大跨度建筑。
产品具有质量稳定性能好,性能波动小,Z向性能优良,焊接碳当量低等显著优势。
钢板Q460GJB广泛应用于北京奥运工程，上海世博工程，广州亚运工程和各大城市地标性建筑。
国家开放大学高层建筑施工阶段作业1-10答案
阶段作业1一、判断正误题（每题0.25分，共1.5分）题目1住宅建筑高度超过24m的建筑就是高层建筑。
错题目2高层建筑与低层、多层的结构受力相近，主要承受垂直荷载。
错题目3高层建筑的结构受力，除了要考虑垂直荷载作用外，还考虑由风力或地震力引起的水平荷载。
对题目4水平荷载作用的建筑物，可视为悬臂梁，对建筑物主要产生弯矩。
对题目5钢筋混凝土结构具有承载力高、刚度大、抗震强、耐火耐久性好、造价高的特点。
错题目6钢结构具有自重轻、构件断面小、抗震好、施工快；用钢量大、耐火性好的特点。
错二、单项选择题（每题0.25分，共2分）题目7按住宅建筑层数划分，4~6 层为（）建筑。
D. 多层对题目8住宅建筑层数（）及以上为高层建筑。
C. 10层对题目9《民用建筑设计通则》将建筑耐久年限分为（）。
A. 四级对题目10高层建筑的一般要求耐久年限为（）以上。
C. 100年对题目11框架结构建筑的高度不宜超过（）。
B. 60m对题目12框架-剪力墙结构建筑的高度不宜超过（）。
A. 120m对题目13高层建筑中的应用最为广泛是（）结构。
D. 钢筋混凝土结构对题目14钢筋混凝土结构的特点不包括（）。
B. 耐火性差对三、多项选择题（每题0.5分，共3.5分）题目15高层建筑的优势主要有（）。
A. 促进了科技进步对B. 节约建筑材料C. 提高人们效率对D. 节约城市建设用地对E. 有利于改善城市环境和居住条件对题目16下列哪些属于高层建筑的施工特点（）。
A. 平行流水、立体交叉作业多，机械化程度高对B. 工程量大、工序多、配合复杂对C. 基础深、基坑支护和地基处理复杂对D. 结构装修、防水质量要求高，技术复杂对E. 高处作业多，垂直运输量大对题目17下列哪些是高层建筑常用的基础（）。
A. 箱形基础对B. 毛石基础C. 钢筋混凝土柱基础对D. 片筏基础对E. 柱下梁式基础对题目18高层建筑按结构体系分为（）。
A. 框架-剪力墙体系对B. 筒体体系对C. 框架体系对D. 钢结构体系E. 剪力墙体系对题目19钢筋混凝土结构具有特点包括（）。
钢板厚度方向性能指标

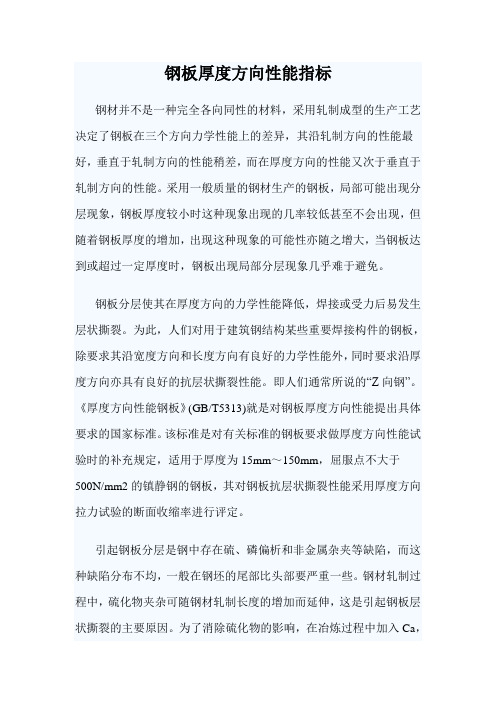

钢板厚度方向性能指标钢材并不是一种完全各向同性的材料，采用轧制成型的生产工艺决定了钢板在三个方向力学性能上的差异，其沿轧制方向的性能最好，垂直于轧制方向的性能稍差，而在厚度方向的性能又次于垂直于轧制方向的性能。
采用一般质量的钢材生产的钢板，局部可能出现分层现象，钢板厚度较小时这种现象出现的几率较低甚至不会出现，但随着钢板厚度的增加，出现这种现象的可能性亦随之增大，当钢板达到或超过一定厚度时，钢板出现局部分层现象几乎难于避免。
钢板分层使其在厚度方向的力学性能降低，焊接或受力后易发生层状撕裂。
为此，人们对用于建筑钢结构某些重要焊接构件的钢板，除要求其沿宽度方向和长度方向有良好的力学性能外，同时要求沿厚度方向亦具有良好的抗层状撕裂性能。
即人们通常所说的“Z向钢”。
《厚度方向性能钢板》(GB/T5313)就是对钢板厚度方向性能提出具体要求的国家标准。
该标准是对有关标准的钢板要求做厚度方向性能试验时的补充规定，适用于厚度为15mm～150mm，屈服点不大于500N/mm2的镇静钢的钢板，其对钢板抗层状撕裂性能采用厚度方向拉力试验的断面收缩率进行评定。
引起钢板分层是钢中存在硫、磷偏析和非金属杂夹等缺陷，而这种缺陷分布不均，一般在钢坯的尾部比头部要严重一些。
钢材轧制过程中，硫化物夹杂可随钢材轧制长度的增加而延伸，这是引起钢板层状撕裂的主要原因。
为了消除硫化物的影响，在冶炼过程中加入Ca，使之与硫化物化合成复合物，这是阻碍硫化物延伸的有效方法。
此外，对钢水进行真空处理，也是改善钢材质量的有效手段之一。
为了使钢板沿厚度方向具有良好的抗层状撕裂性能，需要在钢的冶炼过程中对钢水进行的专门处理，大幅度减少钢中杂质尤其是严格控制钢中硫的含量显得十分重要。
国标《厚度方向性能钢板》(GB/T5313-1985)对钢中硫的含量作出了严格的限制，其上限仅为同级别一般钢材的1/5以下。
国标《厚度方向性能钢板》(GB/T5313-1985)将钢板沿厚度方向性能分为三个级别，分别采用等级标志“Z15”、“Z25”和“Z35”表示。
GBT5313厚度方向性能钢板
检测部 产品站 二○一四年九月十日
GBT5313厚度方向性能钢板
1
范围
本标准规定了钢板的厚度方向性能级别、试验 方法及检验规则。厚度方向性能级别是对钢板抗层 状撕裂的能力提供的一种量度，厚度方向性能采用 厚度方向拉伸试验的断面收缩率来评定。
本标准适用于厚度为15mm~400mm的镇静钢 钢板。
GBT5313厚度方向性能钢板
12
组批规则
❖ Z25、Z35级钢板应逐轧制张进行钢板厚度方向性 能检验。
❖ Z15级钢板按批进行钢板厚度方向性能检验，每批 钢板由同一牌号、同一炉号、同一厚度、同一交货 状态的钢板组成，每批重量不大于50t。需方要求 时，也可逐轧制张检验。
GBT5313厚度方向性能钢板
❖ GB714-2008-T 桥梁用结构钢规定：在符合组批要求下，当S≤0.005% 时，每批钢材的重量不大于60t，否则，Z15每批不大于25t；Z25、Z35 每批为一个轧制坯轧制的钢材
❖ GB712-2011船体用结构钢：Z向钢按轧制坯验收。当Z25钢硫含量不大 于0.005%时，可按批检验，每批重量不大于50t。
表2 厚度方向性能级别及断面收缩率值
厚度方向
断面收缩率 Z/%
性能级别 三个试样的最小平均值 单个试样最小值
Z15
15
10
Z2525Fra bibliotek15Z35
35
30
GBT5313厚度方向性能钢板
5
其他技术要求
❖ 按本标准订货的钢板，应进行超声波探伤检验，探 伤方法和合格级别经供需双方协商在合同中注明
❖ 按本标准订货的钢板，经供需双方协商可采用补充 要求
Q460GJE高建钢执行标准及力学性能
Q460GJE1、Q460G正钢板简介Q460GJE钢板的牌号由代表屈服的汉语拼音字母(Q)、屈服强度数值、代表高性能建筑结构用钢的汉语拼音字母(GJ)、质量等级符号E组成。
此牌号因拥有良好的性能还可根据客户的需求增加一些其他的性能，而被广大应用于种高层建筑的建设中所使用。
2、Q460G正钢板执行标准：属于建筑结构用钢板，执行标准GB/T 19879-20153、Q460GJE钢板交货状态：正火、正火+回火、控轧、调质、TMCP、TMCP+回火。
4、Q460G正钢板冶炼方法：钢由电炉或转炉冶炼，并进行炉外精炼。
5、Q460G正钢板尺寸、外形、重量及允许偏差：Q460GJD钢板的尺寸、外形及重量偏差应符合GB/T709-2006的规定6、建筑结构用钢：用于建造高层和重要建筑结构的钢。
要求具有较高的冲击韧性、足够的强度、良好的焊接性能、一定的屈强比，必要时还要求厚度方向性能。
成分备注：Cu为残余元素；可用Alt代替Ais,此时Alt20.02；为改善性能，根据需要可添力口Nb、V、Ti 中一种或几种合金元素；V+Ti+NbS0.22。
Ceq = C+Mn/6+(Cr+Mo+V)/5+(Ni+Cu)/15 Pcm=C+Si/30+(Mn+Cu+Cr)/20+Ni/60+Mo/15+V/10+5BS含量910、Q460GJE钢板Z向性能当要求钢板具有厚度方向性能时;则在上述规定的牌号后分别加上代表厚度方向性能级别的符号Z15、Z25、Z35。
钢板的尺寸、外形及允许偏差应符合GB/T-2006的规定，厚度允许偏差应符合GB/T-2006中B类的规定，根据需方要求经供需双方协议可供应GB/T-2006中C类的钢板11、Q460G正钢板应用范围Q460GJE主要制造工业和民用建筑物的支撑和承重梁等，适用于高层建筑和大跨度建筑。
产品具有质量稳定性能好,性能波动小,Z向性能优良，焊接碳当量低等显著优势。
钢板Q460G正广泛应用于北京奥运工程，上海世博工程，广州亚运工程和各大城市地标性建筑。
钢材Z向性能要求计算
钢材Z向性能要求计算：《建筑抗震设计规范》GB50011-2001规定：采用焊接连接的钢结构，当钢板厚不小于40mm且承受沿板厚度方向的拉力时，应按国家标准《厚度方向性能钢板》（GB50313）的规定，板厚方向的断面收缩率不应小于该标准Z15级规定的允许值；《高层民用建筑钢结构技术规程》（JGJ-99-98）对此的要求是钢板厚度等于或大于50mm。
《建筑钢结构焊接规程》（JGJ-91）规定：对较厚的板件（≥25mm），在T型接头﹑角接接头和十字形接头中应采取防止层状撕裂的措施。
规范规定的厚钢板Z向性能Z15是最低要求，影响层状撕裂的因素很多，如钢材的含硫量﹑节点设计的合理性﹑焊接工艺的合理性等。
设计中要注意不要以为厚钢板有了Z15的保证九可以高枕无忧，对复杂的连接应进行层状撕裂危险性指数（LTR）的评价，以保证连接的可靠性。
图一巨型柱断面焊接点对本工程中焊接复杂且钢板厚度达的构件-巨型柱断面（图一）进行层状撕裂危险性指数（LTR）评价，验证Z15级是否满足层状撕裂的要求，否则通过选择合理的焊接工艺和提高钢板的Z向性能级别来满足要求。
在巨型柱各钢板的连接处，其组合焊缝在节点区域均要求全熔透焊，为了减小焊接变形及对钢板层状撕裂的影响，尽量采取双面剖口焊。
对图一中的焊接接头进行层状撕裂综合危险性系数（∑LTR）计算：∑LTR=INF（A）+INF（B）+ INF（C）+ INF（D）+ INF（E）INF（A）-焊缝有效厚度的影响0.3S，S为焊缝有效厚度INF（B）-焊接形式的影响INF（C）-街头横向拘束的影响0.2δINF（D）-拘束度的影响INF（E）-预热条件的影响。
不预热取0，预热温度＞100C时取-8焊接接头：板厚80时，∑LTR=0.3x69+5+0.2x80+0-8=33.7板厚70时，∑LTR=0.3x60+5+0.2x70+0-8=29板厚60时，∑LTR=0.3x51+5+0.2x60+0-8=24.3板厚50时，∑LTR=0.3x43+5+0.2x50+0-8=19.9板厚40时，∑LTR=0.3x34+5+0.2x40+0-8=15.2表1∑LTR与对应的ψz值∑LTRo要求的ψz（%）平均值-152535最小值-101525≤1011~2021~30＞30表1表示层状撕裂综合危险性（∑LTR）程度不同所要求的钢材厚度方向断面收缩率ψz值，∑LTR值为实际工程中各种影响因素的总和。
钢结构焊接规范试题 (1)
钢结构焊接规范试题1、T型、十字形、角接接头，当其翼缘板厚度不小于（）mm时，设计宜采用对厚度方向性能有要求的钢板。
单选题A、25B、35C、40(正确答案)D、502、钢结构工程焊接难度等级分类正确的一项是（）。
A、A（易）—Ⅰ—板厚t≤25mmB、B（一般）—Ⅱ—板厚25mm＜t≤50mmC、C（较难）—Ⅲ—板厚50mm＜t≤100mmD、D（难）—Ⅳ—板厚t＞100mm(正确答案)3、作用力垂直与焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为（）级。
A、一(正确答案)B、二C、三D、都可以4、作用力平行与焊缝长度方向的纵向对接焊缝不应低于（）级。
A、一B、二(正确答案)C、三D、都可以5、焊接位置节点形式代号有误的是。
（）A、F——平焊B、H——横焊C、O——仰焊D、V——横焊(正确答案)6、接头形式代号有误的是。
（）A、B——对接接头B、T——T形接头C、X——十字接头D、C——搭接接头(正确答案)7、对于焊接难度等级为A、B、C级的钢结构焊接工程，其焊接工艺评定有效期应为（）年。
A、3B、4C、5(正确答案)D、88、待焊接的表面及距焊缝坡口边缘位置（）mm 范围内不得有影响正常焊接和焊缝质量的氧化皮、锈蚀、油脂、水等杂质。
A、10B、20C、30(正确答案)D、409、栓钉焊瓷环保存时应有防潮措施，受潮的焊接瓷环使用前应在120~150℃范围内烘焙（）h。
A、1~2(正确答案)B、1~4C、2~3D、2~410、电渣焊和气电立焊在环境温度为 0℃以上施焊时可不进行预热，但板厚大于（）mm时，宜对引弧区域的母材预热且预热温度不应低于 50℃。
A、40B、50C、60(正确答案)D、8011、焊条电弧焊和气体保护电弧焊焊缝引弧板、引出板长度应大于（）mm。
A、10B、15C、20D、25(正确答案)12、埋弧焊引弧板、引出板长度应大于（）mm。
A、30B、50C、80(正确答案)D、10013、焊接过程中，当使用钢衬垫时，钢衬垫应与接头母材金属贴合良好，其间隙不应大于（）mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中华人民共和国国家标准UDC 669.14-413
厚度方向性能钢板GB 5313-85
1 引言
1.1 用于造船、海上采油平台、锅炉和压力容器等某些重要焊接构件的钢板,不仅要求沿宽度方向和长度方向有一定的力学性能,而且要求厚度方向有良好的抗层状撕裂性能。
钢板的抗层状撕裂性能采用厚度方向拉力试验的断面收缩率来评定。
1.2 本标准适用于厚度为15～150mm,屈服点不大于51kgf/平方mm（500N/平方mm）的镇静钢的钢板。
对于厚度小于15mm和大于150mm或屈服点大于51kgf/平方mm（500N/平方mm）的钢板应在订货时协商。
1.3 本标准是对有关标准的钢板要求做厚度方向性能试验时的补充规定。
2 技术要求
2.1 钢的硫含量(熔炼分析)应符合表1的规定。
2.2 钢板厚度方向性能级别及其断面收缩率的平均值和单个值应符合表2的规定。
表2
断面收缩率φz,%
级别三个试样平均值单个度样值
不小于
Z151510
Z252515
Z353525
2.3 按本标准交货的钢板,必须根据订货时协商的方法和标准进行超声波检查。
3 试验方法和检验规则
3.1 组批
3.1.1 Z15级钢板可根据用户要求对每一张原轧制钢板进行检查或按批取样检查,按批检验时,每批应由同一炉罐号、同一热处理制度的钢板组成,其总重量不大于25t,且一批的公称厚度之差与该批中最小厚度的比值不得超过20%。
3.1.2 Z25、Z35级钢板均应对每一张原轧钢板进行检验。
3.2 取样
样坯应在钢板轧制方向的任一端中部截取,其大小应能制做6个拉力试样,加工其中3个,其余3个留作备用(如图1)。
3.3 试样制备
3.3.1 试验采用圆形试样,其直径应符合表3的规定,试样平行长度应不小于直
径的1.5倍。
3.3.2 试样可由整个板厚加工而成（图2a型）；当不能直接在钢板厚度方向上加工试样时,可采用焊上夹持端的全厚度拉力试样(图2b型)。
需要检查钢板靠近表面部分的厚度方向性能时,经供需双方协商,可采用图2的b
型或c型试样。
3.3.3 试样夹持端的焊接可采用任何适宜方法（如摩擦焊、手工电弧焊等）进行,
但任何焊接方法都应使热影响区最小,且不得使热影响区进入平行长度之内。
3.4 断面收缩率的测量与计算
3.4.1 厚度方向拉力试验按GB228-76《金属拉力试验法》进行。
3.4.2 断面收缩率（%）按下式计算Фz=[(F0-F）/F0]×100
式中:Fo--试样原始横截面积,平方mm ；Fo= 1/4πd0平方；F--试样断裂后的最小横截面积,平方mm；F=π/4[（d1+d2）/2]平方
d1和d2为两个互相垂直的直径的测量值。
如果断面呈椭圆形,则d1和d2表示椭圆的两根轴。
3.5 重验
如果试样加工不当或焊接不良,则试样应作废,若试样断裂在焊缝外或热影响区,则试验应无效。
此时可在同一样坯上补取试样重作试验。
3.6 复验
当3个试样的断面收缩率的平均值或某个单个值小于表1规定时,则用备用的3
个试样进行复验,但6个试样的平均值和3个复验试样的单个值都必须符合表1的规定。
如果不符合,对于按批检验的钢板,允许逐张检验交货。
4 标志
厚度方向性能钢板应在钢号后加等级号Z15、Z25、Z35表示。
例如要求厚度方向性能的造船用4C钢板,标志为：4C-Z25。
附加说明:
本标准由中华人民共和国冶金工业部提出。
本标准由舞阳钢铁公司、冶金工业部情报标准研究总所负责起草。
本标准主要起草人周碧珊、刘明宇。
