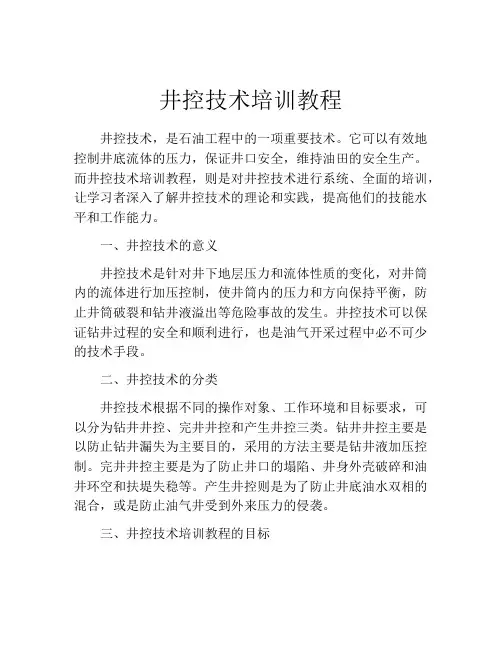

井控技术培训教程井控技术，是石油工程中的一项重要技术。
它可以有效地控制井底流体的压力，保证井口安全，维持油田的安全生产。
而井控技术培训教程，则是对井控技术进行系统、全面的培训，让学习者深入了解井控技术的理论和实践，提高他们的技能水平和工作能力。
一、井控技术的意义井控技术是针对井下地层压力和流体性质的变化，对井筒内的流体进行加压控制，使井筒内的压力和方向保持平衡，防止井筒破裂和钻井液溢出等危险事故的发生。
井控技术可以保证钻井过程的安全和顺利进行，也是油气开采过程中必不可少的技术手段。
二、井控技术的分类井控技术根据不同的操作对象、工作环境和目标要求，可以分为钻井井控、完井井控和产生井控三类。
钻井井控主要是以防止钻井漏失为主要目的，采用的方法主要是钻井液加压控制。
完井井控主要是为了防止井口的塌陷、井身外壳破碎和油井环空和扶堤失稳等。
产生井控则是为了防止井底油水双相的混合，或是防止油气井受到外来压力的侵袭。
三、井控技术培训教程的目标井控技术的培训教程，在学习者对领悟井控技术的理论和技能方面，起到了非常重要的作用。
学习者通过系统的培训和教学，可以减少工作中出现的差错，提高工作效率和质量。
培训教程重点包括：1、理论知识的学习。
井控技术的理论知识包括油气管道、井筒结构、井口装置等内容。
学员需要通过学习这些知识，掌握井控技术的基本原理，了解井控技术在石油工业中的应用及其发展历程。
2、技能实训的开展。
培训教程将针对井控技术培训学员进行实地操作实践，以加强学员对井控技术的实际应用认识和把握。
实训过程中，学员需要学会使用各种井控仪器设备，掌握钻井液控制，防喷求和井口环空中的压力控制技能等。
3、规范操作要求的落实。
学习者要学习和掌握井控的操作要求，严格遵守操作规范和安全流程，从而保证井控过程的安全和工作质量。
四、井控技术培训教程的策略井控技术培训教程的有效性和实用性，需要考虑以下策略：1、分类培训。
由于井控技术的不同类别有着不同的工作内容和技术难点，培训教程应该依据类别进行分类培训，使教学内容更为专业和针对性。
井控技术培训教程
井控技术培训教程井控技术是指利用各种方法和技术手段，对井进行控制和管理，以保证井的安全稳定运作。
井控技术的应用范围非常广泛，既包括石油钻井工程，也包括水井、煤矿井等其他工程中的井。
井控技术的培训教程主要包括以下几个方面的内容：1.井控技术的基本原理井控技术的基本原理是井的稳定性分析和水平方向的平衡控制。
井的稳定性分析包括对井壁稳定性的分析和井筒稳定性的分析。
而在井的水平方向上，需要通过井筒内部的管柱和套管系统来控制井的平衡。
2.井控设备的安装和使用井控设备包括钻井控制系统、测量仪器、检测装置等。
对于每种设备，需要详细介绍其安装和使用方法，特别是那些需要特殊操作的设备，比如井控阀、井控栅栏等。
3.井控操作的注意事项在进行井控操作时，需要注意一些特殊情况和事项。
比如在进行井下作业时，需要注意安全措施，防止发生各种事故。
在井控系统故障时，要及时采取相应的应对措施，保证井的安全。
4.井控技术的技巧和方法井控技术是一门综合性很强的技术，需要掌握一些技巧和方法，才能达到良好的井控效果。
比如，在进行井内压力平衡时，可以通过调节钻井液的密度和体积来达到平衡。
在进行井筒稳定性分析时，可以使用数值模拟方法进行计算。
5.井控技术案例分析通过对一些井控技术案例的分析，可以帮助学员更好地理解和掌握井控技术。
案例分析可以包括井控设备的故障案例、井壁塌陷案例、井漏案例等。
通过分析这些案例，可以总结出一些井控技术的经验和教训。
在进行井控技术的培训教程时，可以采用多种教学方法，比如理论讲解、幻灯片展示、实地演示等。
同时，还可以结合实际案例进行学习和讨论，以提高学员对井控技术的理解和掌握。
总之，井控技术培训教程是一个系统性的学习和培训过程，需要涵盖井控技术的基本原理、设备的安装和使用、操作的注意事项、技巧和方法等多方面的内容。
通过系统的培训教程，可以帮助学员全面了解和掌握井控技术，提高井控作业的安全性和效率。
井控车间井控培训教案(技术)
井控车间井控培训教案(技术)教案内容：一、教学内容：本节课主要讲解井控车间的井控技术。
教材为《石油工程基础知识》第四章第二节，内容包括井控技术的原理、井控设备的组成及井控操作流程。
二、教学目标：1. 让学生了解井控技术的原理及作用；2. 掌握井控设备的组成及其功能；3. 学会井控操作流程，提高实际操作能力。
三、教学难点与重点：难点：井控技术原理的理解及井控设备的组成；重点：井控操作流程的掌握。
四、教具与学具准备：1. PPT课件；2. 井控设备图片；3. 井控操作流程图；4. 练习题。
五、教学过程：1. 实践情景引入：通过展示井控车间现场操作视频，让学生了解井控技术在实际生产中的应用。
2. 知识讲解：（1）讲解井控技术的原理，引导学生理解井控技术的作用；（2）介绍井控设备的组成，包括井控装置、传感器、执行器等；（3）讲解井控操作流程，包括井控装置的启动、调试、停止等环节。
3. 例题讲解：举例说明井控设备在实际操作中的应用，让学生更好地理解井控技术。
4. 随堂练习：发放练习题，让学生根据所学知识，独立完成井控操作流程的编排。
5. 课堂互动：邀请学生上台演示井控操作流程，其他学生进行评价，教师进行指导。
六、板书设计：板书内容包括井控技术的原理、井控设备的组成及井控操作流程。
七、作业设计：1. 请简述井控技术的原理及作用；2. 请列举井控设备的主要组成部分及其功能；3. 根据所学知识，编写一份井控操作流程。
八、课后反思及拓展延伸：1. 课后反思：本节课通过实际操作视频、例题讲解、随堂练习等多种教学手段，使学生掌握了井控技术的原理、井控设备的组成及井控操作流程。
但在课堂互动环节，部分学生参与度不高，需要在今后的教学中加强引导。
2. 拓展延伸：邀请井控车间的技术人员进行现场讲解，让学生更深入地了解井控技术的实际应用；组织学生参观井控车间，亲身体验井控操作，提高实际操作能力。
重点和难点解析：一、重点细节：1. 井控技术的原理；2. 井控设备的组成；3. 井控操作流程。
2024年度井下作业井控技术提高培训教程
28
本次培训内容总结回顾
2024/3/23
井控技术基本概念和原理
介绍了井控技术的定义、作用及基本原理，使学员对井控技术有了更 深入的理解。
井下作业井控设备
详细讲解了井下作业井控设备的结构、功能及使用注意事项，包括防 喷器、井口装置、压井管汇等关键设备。
井控技术操作规程
系统介绍了井控技术操作规程，包括正常情况下的操作规程和异常情 况下的应急处理措施，提高了学员的实际操作能力。
应定期（如每半年）进行外观检 查、密封性能检查和操作功能测 试，确保阀门开关灵活、密封良 好。
2024/3/23
01 02 03 04
控制装置
包括液压控制装置、气动控制装 置等，应定期（如每月）检查油 位、压力、滤清器清洁度等，并 进行功能测试。
监测仪表
包括压力表、温度计等，应定期 （如每年）进行校验和校准，确 保测量准确。
02
卡钻处理
分析卡钻原因，采取 泡油、震击、倒扣等 解卡方法，避免事故 扩大。
03
井喷处理
立即关井，控制井口 压力，采取压井等措 施恢复井内压力平衡 。
04
井壁失稳处理
调整钻井液性能，强 化井壁支撑，采取固 壁措施等维护井壁稳 定。
2024/3/23
23
05
安全生产法规政策解读与责任 意识培养
Chapter
17
常见故障识别、诊断和处理流程
井口装置泄漏
控制装置失灵
识别方法包括观察井口装置有无油迹、水 滴等异常现象，处理方法包括紧固螺栓、 更换密封件等。
识别方法包括观察控制装置指示灯是否正 常、操作手柄是否灵活等，处理方法包括 检查电源、更换控制元件等。
管汇及阀门堵塞
井控技术之井控管汇专题培训ppt课件
节流与压井管汇的组合型式
◆ 14MPa的节流压井管汇 ◆ 21MPa的节流压井管汇 ◆ 35MPa的节流压井管汇 ◆ 70MPa和105MPa的节流管汇
41
14MPa节流压井管汇组合
42
21MPa节流压井管汇组合
43
35MPa的节流压井管汇
44
70MPa和105MPa的节流管汇
45
三、节流管汇、压井管汇的正确使用
蓄能器(或直接由油泵来)出来，经速度调节阀(控制流量
的针阀)到手动三位五通换向阀，经该阀进入液动节流阀
的开启和关闭腔，使节流阀阀芯前后推进，以达到平衡
钻井工艺的要求。
27
进入空气滤清器的另一路，又经一空气滤清器， 进入空气减压阀，减压后的空气(小于0.35Pa)经 输气管进入立管压力变送器，管汇压力变送器、 阀位变送器，经比较变送后的压缩空气返回控制 箱到立管压力表、管汇压力表和阀位开度表，让 操作人员在控制箱上就能知道压力及阀的开启度 以便按平衡钻井工艺的要求来适时的操作节流阀
8
工作原理
利用节流元件改变流体通孔大小，从而达到节流的 目的。即液体经由狭小通道时，形成较大的局部阻力， 使流阻加大而造成回压。通孔越小，回压越大；通孔 越大，回压越小。
（1）液动节流阀
该阀可以遥控。其阀芯为筒形，为整体硬质合金； 阀座内圈镶硬质合金；阀盖与介质接触端堆焊有硬质 合金，使之具有良好的耐磨性和抗腐蚀性。在阀的出 口通道上嵌有尼龙的耐磨衬套，以保护阀体不受磨损.
2
（一）主要部件结构及原理
主要结构
3
1.节流阀
节流阀的功能是在实施油气井压力控制技术时， 借助它的开启和关闭维持一定的套压，将井底压力 变化稳定在一定窄小的范围内。节流阀是节流管汇 核心部件，节流阀的节流元件，其结构有多种，它 们的原理都是利用改变流体通孔大小，从而达到节 流的目的。即液体经由狭小通道时，形成较大的局 部阻力，使流阻加大而造成回压。通孔越小，回压 越大；通孔越大，回压越小
井控技术培训教程
使油气资源受 到严重破坏
四川长原大气田长1井井喷日喷 气量超过1千万方,累计损失天然 气达4.6亿方致使该井所在气田 几乎失去开采价值。 1983年2月,伊朗海岸外的瑙鲁滋油 田发生井喷，每天7000桶(111.7万 升)原油 白白地流入海里；
造成油气井报废经济损失惨重
• 1990年10月11日，大港油田王15-33井井喷，井架倒塌井 眼报废。 •1996年，中原油田文13-120井井喷，损失φ158.8mm钻铤2根， 因井喷造成技术套管变形，致使该井报废，直接经济损失163 万元。 •2003年，四川油田罗家16H井井喷直接经济损失6000多万元。
酿成火灾
2003年2月18日，大港油田滩海 工程公司承钻的中4－72井在 起钻过程中发生井喷失控，40分 钟后井架朝大门方向倒塌。井架、 绞车及大量 钻具工具报废。 1990年10月11日，大港油田王 15-33井井喷，大火烧了38天， 井架倒塌油井报废报废。
造成环境污染
1983年 2月,伊朗一油井和伊拉克一油井发生井喷，对野 生动物的打击是惨重的，据世界野生动物基金报道，波斯 湾的儒艮到1983年7月几乎全部死亡。 1979年6月3日，墨西哥石油公司的伊斯托克1号平台，突 然发生严重井喷，这次井喷造成10毫米厚的原油顺潮北流， 涌向墨西哥和美国海岸。黑油带长480公里，宽40公里，覆 盖1.9万平方公里的海面，使这一带的海洋环境受到严重污 染。
井 控 技 术
例题、某定向井钻至井深H3820米，相应垂深 H13210米，起钻前钻井液密度为1.46 g/cm3，若 起钻抽汲压力p抽为1.57 Mpa，起钻未及时灌钻井 液引起静液压力减小值p减为0.3 Mpa，求起钻时井 底压力pb为多少Mpa？
解：pb=gH1-p抽-p减
井控技术培训教程
压裂施工中的井控要求
施工前井控准备
01
包括井口装置检查、压裂液及支撑剂准备、施工管柱及井下工
具检查等。
施工过程中的井控监测
02
实时监测井口压力、注入排量、施工曲线等参数，确保压裂施
工的安全和效果。
压裂后井控处理
03
包括放喷、测试、关井等操作，确保井口安全并验证压裂效果
。
酸化过程中的井控管理
酸化液的选择和准备
完井方式选择
根据地层特性和开发需求，选择合适的完井方式，如裸眼完井、 套管完井等。
固井作业规范
进行固井作业时，确保水泥浆性能、注水泥量等参数符合设计要求 ，提高固井质量。
井口装置安装与试压
安装井口装置后，进行试压作业，检验井口装置的密封性和承压能 力。
03
CATALOGUE
压裂、酸化等增产措施中的井控技术
原因三
地质因素。包括地层压力异常、地层破裂压力低、地层 流体性质复杂等地质条件，增加了井控难度和风险。
教训一
加强井控设备管理。定期对井控设备进行检查、维护和 更新，确保其处于良好状态，提高设备可靠性。
教训二
规范操作程序。制定完善的钻井操作规程和应急处置预 案，加强员工培训和演练，提高员工操作技能和应急处 置能力。
拓展国际视野
关注国际井控技术发展动态，学习借鉴先进经验和做法，提升我国井 控技术水平。
THANKS
感谢观看
04
CATALOGUE
井下作业过程中的井控安全保障
井下作业类型及风险点识别
井下作业类型
包括钻井、完井、修井、试油、 压裂等作业。
风险点识别
针对不同作业类型，识别出可能 存在的风险点，如井口装置失效 、井喷、井漏、卡钻等。
钻井井控设备教程
1、井口装置 2、节流、压井管汇 3、控制系统 4、钻具内防喷工具 5、监测及报警装置 6、钻井液气体分离器、起 钻自动灌钻井液装置
井 控 设 备
井控装备的作用
返回
防止井喷
及时发现溢流
迅速控制井喷
处理复杂情况
保持 P泥浆≥ P地层防止井喷条件的形成
对油气井进行监测以便尽早发现井喷预兆
打开液动放喷阀的时间为 3 秒
井 控 设 备
操作方便 安全可靠
返回
井口防喷器的开、关均采用液压操作（是液压防喷器），气压或液压控制 概 述 井 控 设 备
操作 概 述 井 控 设 备
现场维修方便
返回
闸板防喷器的闸板坏了，环形防喷器的胶芯坏了，在现场都可以进行更换。
MPa 型
返回
21 35
井 控 设 备
70MPa型
返回
旋转防喷器
井 控 设 备
思考题
返回
1、什么叫井控设备？
2、井控设备由哪几部分组成？
3、液压闸板防喷器、环形防喷器能够在几秒 内迅速关井？
4、我国液压防喷器的公称通径、压力等级共 分几种？常用哪几种？
5、下列代号表示什么？
井 控 设 备
1、公称通径
返回
2、额定工作压力
技术参数
井 控 设 备
单位: cm、mm
返回
是指防喷器中间的通孔直径
180、230、280、346、426、476、528、540、680 （mm）
种类
本油田常用
230、280、350、540 （mm）
定义
…
公称通径
井 控 设 备
是指防喷器所能承受的最大工作压力
更换胶芯容易
