MOS管的米勒效应 讲的很详细
mos管关断米勒效应
mos管关断米勒效应摘要：一、MOS管的基本原理二、米勒效应的概念与作用三、MOS管关断过程中米勒效应的影响四、减小米勒效应的方法五、总结正文：一、MOS管的基本原理MOS管（金属-氧化物-半导体场效应晶体管）是一种广泛应用于电子电路中的半导体器件。
它主要由金属源极（Source）、金属漏极（Drain）、氧化层（Oxide）和半导体衬底（Substrate）组成。
MOS管的工作原理是利用栅极（Gate）电压控制半导体中的电流，实现信号的放大和开关功能。
二、米勒效应的概念与作用米勒效应（Miller Effect）是指在MOS管工作过程中，栅极与漏极之间的电容耦合，导致栅极电压对漏极电流的影响产生偏差的现象。
具体来说，当MOS管处于开启状态时，栅极电压的一部分会加在氧化层电容上，使得实际的栅极电压降低，从而使得电流增大；而在关断过程中，栅极电压的一部分会加在栅源电容上，使得实际的栅极电压升高，从而使得电流减小。
三、MOS管关断过程中米勒效应的影响在MOS管的关断过程中，米勒效应会导致栅极电压对漏极电流的影响产生偏差。
由于栅极电压的一部分加在栅源电容上，使得实际的栅极电压升高，这会导致漏极电流减小，从而延长了MOS管的关断时间。
此外，米勒效应还会导致关断过程中存在一个较大的电流尖峰，这可能会引起电磁干扰（EMI）等问题。
四、减小米勒效应的方法1.增加栅极电阻：通过增加栅极电阻，可以降低栅极电流，从而减小米勒效应的影响。
2.减小栅源电容：通过减小栅源电容，可以降低栅极电压对漏极电流的影响，从而减小米勒效应。
3.采用多栅结构：多栅结构可以在一定程度上分散栅极电压对漏极电流的影响，降低米勒效应。
4.优化器件设计：通过优化器件设计，例如采用薄氧化层、低场氧等技术，可以降低米勒效应。
五、总结MOS管关断过程中的米勒效应会影响器件的性能，通过增加栅极电阻、减小栅源电容、采用多栅结构和优化器件设计等方法，可以有效地减小米勒效应，提高MOS管的性能。
MOS管米勒效应讲解
如下是一个NMOS的开关电路，阶跃信号VG1设置DC电平2V，方波（振幅2V，频率50Hz），T2的开启电压2V，所以MOS管T2会以周期T=20ms进行开启和截止状态的切换。
首先仿真Vgs和Vds的波形，会看到Vgs=2V的时候有一个小平台，有人会好奇为什么Vgs在上升时会有一个小平台？MOS管Vgs小平台带着这个疑问，我们尝试将电阻R1由5K改为1K，再次仿真，发现这个平台变得很小，几乎没有了，这又是为什么呢？MOS管Vgs小平台有改善为了理解这种现象，需要理论知识的支撑。
MOS管的等效模型我们通常看到的MOS管图形是左边这种，右边的称为MOS管的等效模型。
其中：Cgs称为GS寄生电容，Cgd称为GD寄生电容，输入电容Ciss=Cgs+Cgd，输出电容Coss=Cgd+Cds，反向传输电容Crss=Cgd，也叫米勒电容。
米勒效应的罪魁祸首就是米勒电容，米勒效应指其输入输出之间的分布电容Cgd在反相放大的作用下，使得等效输入电容值放大的效应，米勒效应会形成米勒平台。
首先我们需要知道的一个点是：因为MOS管制造工艺，必定产生Cgd，也就是米勒电容必定存在，所以米勒效应不可避免。
那米勒效应的缺点是什么呢？MOS管的开启是一个从无到有的过程，MOS管D极和S极重叠时间越长，MOS管的导通损耗越大。
因为有了米勒电容，有了米勒平台，MOS管的开启时间变长，MOS管的导通损耗必定会增大。
仿真时我们将G极电阻R1变小之后，发现米勒平台有改善？原因我们应该都知道了。
MOS管的开启可以看做是输入电压通过栅极电阻R1对寄生电容Cgs的充电过程，R1越小，Cgs充电越快，MOS管开启就越快，这是减小栅极电阻，米勒平台有改善的原因。
那在米勒平台究竟发生了一些什么？以NMOS管来说，在MOS管开启之前，D极电压是大于G极电压的，随着输入电压的增大，Vgs在增大，Cgd存储的电荷同时需要和输入电压进行中和，因为MOS管完全导通时，G极电压是大于D极电压的。
(完整版)MOS管的米勒效应-讲的很详细
米勒效应的影响：MOSFET的栅极驱动过程，可以简单的理解为驱动源对MOSFET的输入电容（主要是栅源极电容Cgs）的充放电过程；当Cgs达到门槛电压之后， MOSFET就会进入开通状态；当MOSFET开通后，Vds开始下降，Id开始上升，此时MOSFET进入饱和区；但由于米勒效应，Vgs会持续一段时间不再上升，此时Id已经达到最大，而Vds还在继续下降，直到米勒电容充满电，Vgs又上升到驱动电压的值，此时MOSFET进入电阻区，此时Vds彻底降下来，开通结束。
由于米勒电容阻止了Vgs的上升，从而也就阻止了Vds的下降，这样就会使损耗的时间加长。
（Vgs上升，则导通电阻下降，从而Vds下降）米勒效应在MOS驱动中臭名昭著，他是由MOS管的米勒电容引发的米勒效应，在MOS管开通过程中，GS电压上升到某一电压值后GS电压有一段稳定值，过后GS 电压又开始上升直至完全导通。
为什么会有稳定值这段呢？因为，在MOS开通前，D极电压大于G极电压，MOS寄生电容Cgd储存的电量需要在其导通时注入G极与其中的电荷中和，因MOS完全导通后G极电压大于D极电压。
米勒效应会严重增加MOS的开通损耗。
（MOS管不能很快得进入开关状态）所以就出现了所谓的图腾驱动！！选择MOS时，Cgd越小开通损耗就越小。
米勒效应不可能完全消失。
MOSFET中的米勒平台实际上就是MOSFET处于“放大区”的典型标志用用示波器测量GS电压，可以看到在电压上升过程中有一个平台或凹坑，这就是米勒平台。
米勒效应指在MOS管开通过程会产生米勒平台，原理如下。
理论上驱动电路在G级和S级之间加足够大的电容可以消除米勒效应。
但此时开关时间会拖的很长。
一般推荐值加0.1Ciess的电容值是有好处的。
下图中粗黑线中那个平缓部分就是米勒平台。
删荷系数的这张图在第一个转折点处：Vds开始导通。
Vds的变化通过Cgd和驱动源的内阻形成一个微分。
因为Vds近似线性下降，线性的微分是个常数，从而在Vgs处产生一个平台。
mos管米勒振荡
Mos管米勒振荡1.Mos管米勒振荡现象介绍Mos管米勒振荡是一种在电子电路中发生的振荡现象，主要由MOS（Metal-Oxide-Semiconductor）管（即金属氧化物半导体场效应管）的动态特性引起。
当电路中的MOS管参数配合不当，或者电路中的其他元件参数配合不当，就有可能引起电路的振荡。
Mos管米勒振荡的典型表现为电路中的电流或电压出现持续的正弦波或类似波形，频率通常在数兆赫至数百兆赫之间。
在某些情况下，振荡可能导致电路性能下降，甚至导致电路无法正常工作。
因此，正确地理解和设计电路以避免Mos管米勒振荡是非常重要的。
2.Mos管米勒振荡的理论模型为了更好地理解Mos管米勒振荡，我们需要建立一个理论模型。
这个模型将MOS管的动态特性和电路中的其他元件结合起来，以描述和预测振荡行为。
在理论模型中，Mos管被描述为一组包含许多非线性元件的复杂网络。
这些非线性元件描述了Mos管的栅极、源极和漏极之间的电压和电流关系。
通过将这些非线性元件的特性表示为数学方程，然后将其整合到电路方程中，我们就可以模拟和预测电路的行为。
此外，理论模型还可以通过使用稳定性分析和Lyapunov指数等数学工具来预测和防止振荡的发生。
这些工具可以帮助我们确定哪些电路参数会导致振荡，并指导我们如何调整这些参数以消除振荡。
3.Mos管米勒振荡的电路设计为了避免Mos管米勒振荡，电路设计者需要仔细考虑电路中所有元件的参数。
他们需要确保所有元件的参数配合良好，以防止发生振荡。
这可能涉及到选择适当的电阻、电容、电感以及MOS管等元件，并确保它们的值在适当的范围内。
此外，设计者还可以通过添加适当的反馈回路或使用抗谐振电路来抑制振荡的发生。
这些措施可以帮助平衡电路中的正反馈和负反馈，从而消除潜在的振荡源。
4.Mos管米勒振荡的仿真与实验验证为了验证理论和电路设计的正确性，我们需要通过仿真和实验验证来评估Mos管米勒振荡的性能。
通过使用电路仿真软件，我们可以模拟电路的行为并观察是否出现振荡。
mos管米勒效应限制冲击电流
mos管米勒效应限制冲击电流
MOS管米勒效应是指当MOS管处于开关过渡时，输入信号上升沿或下降沿瞬间反映到输出端的电流峰值。
这种效应产生的原因是MOS管输入电容和输出电容之间的耦合作用。
在冲击电流情况下，由于信号的瞬间性，输出电流峰值可能会很大，超过MOS管的额定电流。
这样可能会导致MOS管受损或者烧毁。
为了避免冲击电流对MOS管造成损害，可以采取以下措施：1. 使用外部电流限制器：在MOS管的驱动线路中加入适当的电流限制器，限制输出电流的峰值。
2. 增加输出电容的负载电阻：通过增加输出电容的负载电阻，减小输出电流的峰值。
3. 选择适当的MOS管和工作条件：选择耐受冲击电流的大功率MOS管，或者调整工作条件，使MOS管的负载能够承受冲击电流。
综上所述，MOS管的米勒效应会限制冲击电流，因为冲击电流可能超过MOS管的额定电流。
为了避免损坏MOS管，可以采取适当的措施来限制输出电流的峰值。

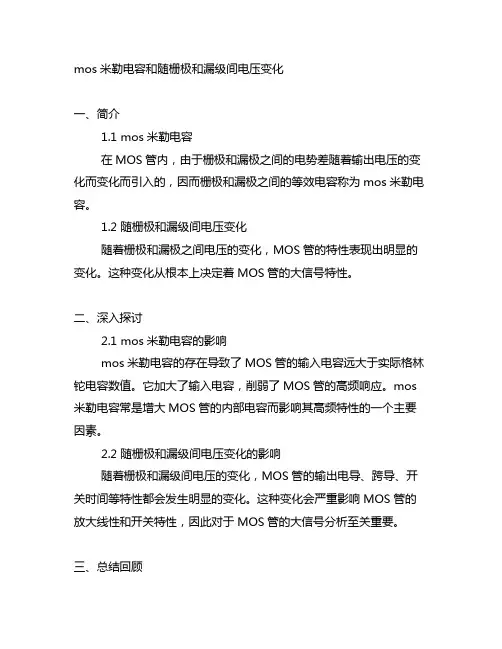

mos米勒电容和随栅极和漏级间电压变化
mos米勒电容和随栅极和漏级间电压变化一、简介1.1 mos米勒电容在MOS管内，由于栅极和漏极之间的电势差随着输出电压的变化而变化而引入的，因而栅极和漏极之间的等效电容称为mos米勒电容。
1.2 随栅极和漏级间电压变化随着栅极和漏极之间电压的变化，MOS管的特性表现出明显的变化。
这种变化从根本上决定着MOS管的大信号特性。
二、深入探讨2.1 mos米勒电容的影响mos米勒电容的存在导致了MOS管的输入电容远大于实际格林铊电容数值。
它加大了输入电容，削弱了MOS管的高频响应。
mos 米勒电容常是增大MOS管的内部电容而影响其高频特性的一个主要因素。
2.2 随栅极和漏级间电压变化的影响随着栅极和漏级间电压的变化，MOS管的输出电导、跨导、开关时间等特性都会发生明显的变化。
这种变化会严重影响MOS管的放大线性和开关特性，因此对于MOS管的大信号分析至关重要。
三、总结回顾在实际电路设计中，mos米勒电容和随栅极和漏级间电压变化都是需要被充分考虑和分析的重要因素。
它们的存在直接影响了MOS 管的工作特性，对于MOS管电路的稳定性、高频特性和大信号特性都有着不可忽视的作用。
对于这两个因素的深入理解，能够帮助电路设计工程师更好地设计和优化MOS管电路。
四、个人观点对于mos米勒电容和随栅极和漏级间电压变化的理解和分析，是电路设计中非常重要的一环。
只有深入理解这两个因素的影响，才能更好地设计出稳定、高性能的MOS管电路。
且在实际工作中，需要不断对这两个因素进行实际测试和验证，以确保电路稳定性和性能的达到设计要求。
以上就是我对mos米勒电容和随栅极和漏级间电压变化的个人观点和理解，希望能对你有所帮助。
MOS（金属氧化物半导体）管是现代电子电路中常用的一种重要器件，它的工作特性直接影响了整个电路系统的性能。
而在MOS管的工作过程中，mos米勒电容和随栅极和漏级间电压变化是两个不容忽视的因素，它们对MOS管的稳定性、高频特性和大信号特性都有着重要影响。
mos管关断米勒效应
mos管关断米勒效应摘要：1.引言2.mos 管关断的定义与原理3.米勒效应的定义与原理4.米勒效应在mos 管关断中的应用5.结论正文：1.引言MOS 管（金属- 氧化物- 半导体场效应晶体管）是一种广泛应用于电子设备中的半导体器件，具有高输入阻抗、低噪声和低失真等优点。
在实际应用中，MOS 管的关断特性对于电路的性能至关重要。
米勒效应是影响MOS 管关断特性的一个重要因素，本文将对这两个概念进行详细介绍。
2.MOS 管关断的定义与原理MOS 管根据栅源电压（Vgs）可以分为三种状态：导通、关断和亚阈值。
其中，关断状态是指当Vgs 低于一定值时，MOS 管处于截止状态，电流几乎为零。
在关断状态下，MOS 管具有很高的阻抗，可以阻止电流流过。
3.米勒效应的定义与原理米勒效应是指在MOS 管关断过程中，由于沟道电荷在氧化物层中的积累，使得氧化物层的电荷密度增加，从而使得氧化物层的电容降低。
这样一来，当栅源电压Vgs 降低时，由于米勒效应使得氧化物层电容降低，导致沟道电荷积累的速度变慢，使得MOS 管的关断速度变慢。
4.米勒效应在mos 管关断中的应用米勒效应在MOS 管关断中的应用主要体现在两个方面：一是影响MOS 管的关断速度；二是影响MOS 管的静态功耗。
当关断速度受到米勒效应的影响时，可能会导致电路的工作不稳定，甚至出现误导通现象。
而静态功耗的增加会降低电路的能效，从而影响设备的续航性能。
5.结论总之，MOS 管关断过程中的米勒效应对于电路性能具有重要影响。
了解米勒效应的原理和影响因素，有助于我们设计出性能更优的MOS 管电路。
(完整版)MOS管的米勒效应-讲的很详细
米勒效应的影响：MOSFET的栅极驱动过程，可以简单的理解为驱动源对MOSFET的输入电容（主要是栅源极电容Cgs）的充放电过程；当Cgs达到门槛电压之后， MOSFET就会进入开通状态；当MOSFET开通后，Vds开始下降，Id开始上升，此时MOSFET进入饱和区；但由于米勒效应，Vgs会持续一段时间不再上升，此时Id已经达到最大，而Vds还在继续下降，直到米勒电容充满电，Vgs又上升到驱动电压的值，此时MOSFET进入电阻区，此时Vds彻底降下来，开通结束。
由于米勒电容阻止了Vgs的上升，从而也就阻止了Vds的下降，这样就会使损耗的时间加长。
（Vgs上升，则导通电阻下降，从而Vds下降）米勒效应在MOS驱动中臭名昭著，他是由MOS管的米勒电容引发的米勒效应，在MOS管开通过程中，GS电压上升到某一电压值后GS电压有一段稳定值，过后GS 电压又开始上升直至完全导通。
为什么会有稳定值这段呢？因为，在MOS开通前，D极电压大于G极电压，MOS寄生电容Cgd储存的电量需要在其导通时注入G极与其中的电荷中和，因MOS完全导通后G极电压大于D极电压。
米勒效应会严重增加MOS的开通损耗。
（MOS管不能很快得进入开关状态）所以就出现了所谓的图腾驱动！！选择MOS时，Cgd越小开通损耗就越小。
米勒效应不可能完全消失。
MOSFET中的米勒平台实际上就是MOSFET处于“放大区”的典型标志用用示波器测量GS电压，可以看到在电压上升过程中有一个平台或凹坑，这就是米勒平台。
米勒效应指在MOS管开通过程会产生米勒平台，原理如下。
理论上驱动电路在G级和S级之间加足够大的电容可以消除米勒效应。
但此时开关时间会拖的很长。
一般推荐值加0.1Ciess的电容值是有好处的。
下图中粗黑线中那个平缓部分就是米勒平台。
删荷系数的这张图在第一个转折点处：Vds开始导通。
Vds的变化通过Cgd和驱动源的内阻形成一个微分。
因为Vds近似线性下降，线性的微分是个常数，从而在Vgs处产生一个平台。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
米勒效应的影响：（主要的输入电容可以简单的理解为驱动源对MOSFETMOSFET
的栅极驱动过程，就会进达到门槛电压之后， MOSFET是栅源极电容Cgs）的充放电过程；当Cgs进开始上升，此时MOSFET开通后，Vds开始下降，Id入开通状态；当MOSFET已经达到会持续一段时间不再上升，此时Id入饱和区；但由于米勒效应，Vgs又上升到驱动电压的值，直到米勒电容充满电，Vgs而Vds还在继续下降，最大，Vds彻底降下来，开通结束。
此时MOSFET进入电阻区，此时的下降，这样就会使损Vds由于米勒电容阻止了Vgs的上升，从而也就阻止了下降）Vgs上升，则导通电阻下降，从而Vds耗的时间加长。
（
在管的米勒电容引发的米勒效应，他是由MOS米勒效应在MOS驱动中臭名昭著，GS电压有一段稳定值，过后电压上升到某一电压值后GSMOS管开通过程中，GS
开通前，在为什么会有稳定值这段呢？因为，MOS电压又开始上升直至完全导通。
极储存的电量需要在其导通时注入G极电压，MOS寄生电容CgdD极电压大于G。
米勒效应会严极电压G完全导通后极电压大于D与其中的电荷中和，因MOS管
不能很快得进入开关状态）的开通损耗。
（MOS重增加MOS越小开通损耗就越小。
米勒CgdMOS时，所以就出现了所谓的图腾驱动！！选择效应不可能完全消失。
MOSFET处于“放大区”的典型标志MOSFET中的米勒平台实际上就是电压，可以看到在电压上升过程中有一个平台或凹坑，这就GS用用示波器测量是米勒平台。
管开通过程会产生米勒平台，原理如下。
MOS米勒效应指在但此时开级之间加
足够大的电容可以消除米勒效应。
G级和S理论上驱动电路在的电容值是有好
处的。
关时间会拖的很长。
一般推荐值加0.1Ciess 下图中粗黑线中那个平缓部分就是米勒平
台。
．
删荷系数的这张图在第一个转折点处：Vds开始导通。
Vds的变化通过Cgd和驱动源的内阻形成一个微分。
因为Vds近似线性下降，线性的微分是个常数，从而在Vgs处产生一个平台。
米勒平台是由于mos 的g d 两端的电容引起的，即mos datasheet里的Crss 。
这个过程是给Cgd充电，所以Vgs变化很小，当Cgd充到Vgs水平的时候，Vgs 才开始继续上升。
Cgd在mos刚开通的时候，通过mos快速放电，然后被驱动电压反向充电，分担了驱动电流，使得Cgs上的电压上升变缓，出现平台
to~t1: Vgs from 0 to Vth.Mosfet没通.电流由寄生二极管Df.
t1~t2: Vgs from Vth to Va. Id
t2~t3: Vds下降.引起电流继续通过Cgd. Vdd越高越需要的时间越长.
Ig 为驱动电流.
开始降的比较快.当Vdg接近为零时,Cgd增加.直到Vdg变负,Cgd增加到最大.下降变慢.
Vgg.
继续上升到.Vgs运行在电阻区,完全导通t3~t4: Mosfet
，但是，从。
是变化很小，那是因为MOS饱和了。
继续增大，平台后期，VGSIDS 楼主的图中，这个平台还是有一段长度的。
MOS 正处在放大期。
这个平台期间，可以认为是逼进。
Vgs向Vth：前一个拐点前MOS 截止期，此时Cgs充电，正式进入放大期处：MOS 前一个拐点正式退出放大期，开始进入饱和期。
：MOS 后一个拐点处将会增大电容，如驱动器的输出电压)施加到电容C上时(的电压当斜率为dt V 内的电流：
1）I=C×dV/dt （ Igate = I1 + I2，如下图所示。
因此，向MOSFET施加电压时，将产生输入电流
，可得到：在右侧电压节点上利用式(1) ）（2-I1=Cgd×d(VgsVds)/dt=Cgd×(dVgs/dt-dVds/dt)
3I2=Cgs×d(Vgs/dt) （）即使是呈非线(Vds 就会下降源电压VgsMOSFET
如果在上施加栅-源电压，其漏- )。
因此，可以将连接这两个电压的负增益定义为：性下降Av=- Vds/Vgs （4）
中，可得：(2)代入式(4)将式
1+Av）dVgs/dt （5）I1=Cgd×（为：Ceq过程中，栅-源极的总等效电容在转换(导通或关断)
）Igate=I1+I2=(Cgd×(1+Av)+Cgs)×dVgs/dt=Ceq×dVgs/dt （6这一项被称作米勒效应，它描述了电子器件中输出和输入之间的电式中(1+Av)-漏电压接近于零时，将会产生米勒效应。
当栅容反馈。
Cds分流最厉害的阶段是在放大区。
为啥？因为这个阶段Vd变化最剧烈。
平台恰恰是在这个阶段形成。
你可认为：门电流Igate完全被Cds吸走，而没有电流流向Cgs。
当Cgd通过mos放电结束后(即在平台区Cgd先放电然后Vgs给它充电)，MOS 进
入了饱和阶段，Vd变化缓慢。
虽然Vgs 的增长也能够让部分电流流想Cds，但主要的门电流是流向Cgs 。
门电流的分流比：I1：I2 = Cds：Cgs ，看看电流谁分的多？呵呵。
当mos放电结束后，近似地认为门电流全部流过Cgs，因此：Vgs重新开始增长
在手册中，Ciss=Cgs+Cgd
Coss=Cds+Cgd
Crss=Cgd。
