胀管工艺方案
换热器通用胀接工艺
胀管通用工艺规程一、胀接说明1 胀接胀接是换热管与管板的主要联接形式之一，它是利用胀管器伸入换热管管头内，挤压管子端部，使管端直径扩大产生塑性变形，同时保持管板处在弹性变形范围内。
当取出胀管器后，管板孔弹性变形，管板对管子产生一定的挤紧压力，使管子与管板孔周边紧紧地贴合在一起，达到密封和固定连接的目的。
由于管板与管子的胀接消除了弹性板与塑性管头之间的间隙，可有效地防止壳程介质的进入而造成的缝隙腐蚀。
当使用温度高于300℃时，材料的蠕变会使挤压残余应力逐渐消失，连接的可靠性难以保证。
因此，在这种工况下，或预计拉脱力较大时，可采用管板孔开槽的强度胀接。
胀接又分为贴胀和强度胀。
2 胀管率胀管率是换热管胀接后，管子直径扩大比率。
贴胀与强度胀的主要区别在于对管子胀管率 (管子直径扩大比率) 的控制不同，对冷换设备换热管来说，强度胀要求的胀管率H为1～2.1%，而贴胀要求的胀管率H为0.3～0.7%。
3 贴胀贴胀是轻度胀接的俗称，贴胀是为消除换热管与管板孔之间的缝隙，以防止壳程介质进入缝隙而造成的间隙腐蚀。
由于贴胀时胀管器给管子的胀紧力较小，管子径向变形量也就比较小。
因此换热管与管板孔之间的相对运动的摩擦力就比较小，所以它不能承受较大的拉脱力，且不能保证连接的可靠性，仅起密封作用。
贴胀时，管孔不需要开槽。
4 强度胀强度胀是指管板与换热管连接处的密封性和抗拉脱强度均由胀接接头来保证的连接方式。
强度胀接的管板孔要求开胀管槽，一般开两道胀管槽。
以使管子材料在胀接时嵌入胀管槽内，由此来增加其拉脱力。
特别是当使用温度高于300℃时，材料的蠕变会使挤压残余应力逐渐消失，连接的可靠性下降，甚至发生管子与管板松脱，这时采用强度胀接，其抗拉脱力就比贴胀要大得多。
胀管前应用砂轮磨掉表面污物和锈皮，直至呈现金属光泽，清理锈蚀长度应不小于管板厚度的2倍。
管板硬度应比管子硬度高HB20～30，以免胀接时管板孔产生塑性变形，影响胀接的紧密性。
管壳式换热器胀管工艺
1 胀管工艺规程编制审核2管子与管板“焊、胀”连接工艺一、原理及适用条件本工艺的实施步骤是焊-胀。
它巧妙地运用胀接过程的超压过载技术通过对管与管板的环形焊缝进行复胀造成应变递增而应力不增加即让该区域处于屈服状态在焊缝的拉伸残余应力场中留下一个压缩残余应力体系。
两种残余应力相互叠加的结果使其拉伸残余应力的峰值大减二次应变又引起应力的重新分布结果起到调整和均化应力场的效果最终将残余应力的峰值削弱到预定限度以下。
本工艺适用于管子与管板的胀、焊并用连接型列管式换热器的工厂或现场加工。
管板厚度范围为16100mm材质为碳钢者就符合GB150-98第二章2.2条的规定若采用16Mn时就分别符合GB3247—88和GBI51—99中的有关规定换热管束应符合GB8163、GB9948-88、GB6479-86、GB5310-85的规定。
二、焊、胀工艺一准备工作1、对换热管和管板的质量检查1管子内外表面不允许有重皮、裂纹、砂眼及凹痕。
管端头处不得有纵向沟纹横向沟纹深度不允许大于壁厚的1/10。
管子端面应与管子轴线垂直其不垂直度不大于外径的2。
2换热管的允许偏差应符合表1-1要求。
3管孔表面粗糙度Ra不大于12.5μm表面不允许纵向或螺旋状刻痕。
管孔壁面不得有毛刺、铁屑、油污。
4管孔的直径允许偏差应符合表1-2规定。
3 换热管的允许偏差表1-1 Ⅰ级换热器Ⅱ级换热器材料标准外径×厚度mm 外径偏差mm ?诤衿 頼m 外径偏差mm 壁厚偏差mm19×2 25×2 25×2.5 ±0.2 ±0.4 32×3 38×3 45×3 ±0.3 12 10 ±0.45 15 10 碳钢GB8163-87 57×3.5 ±0.8 ±10 ±1 12 10 抽查区域应不小于管板中心角60。
胀管工艺方案范文
胀管工艺方案范文胀管工艺是一种通过应用力的方式，将金属管子的一侧加热，使其膨胀，并通过机械力的作用将其胀开到所需的尺寸的一种 metalworking 技术。
胀管工艺主要应用于制造各种管道、管件、法兰等铜、铝、钢以及其他金属材料的加工过程中。
本文将介绍一个胀管工艺方案，旨在提高生产效率，降低成本，并保证产品质量。
一、方案背景和目标胀管工艺主要用于管子的加工过程中，传统的胀管工艺存在一些问题：1.生产效率低：传统的胀管工艺需要多次重复的加热和冷却过程，耗时耗力，影响生产效率。
2.成本高：加热和冷却的能源消耗较大，加工设备和材料的成本也较高，造成生产成本增加。
3.产品质量不稳定：传统的胀管工艺容易因为工人技术水平和操作误差等原因导致产品尺寸不稳定，影响产品质量。
因此，我们的目标是设计一个胀管工艺方案，以提高生产效率，降低成本，并保证产品质量。
二、方案内容1.引入自动化设备：使用自动化设备来替代传统的手工操作，可以提高生产效率，减少人力成本，并降低由于人为因素导致的产品质量不稳定问题。
2.优化加热方式：传统的胀管工艺中，常使用火焰喷枪或电磁加热来加热管子，但存在能源消耗大、加热不均匀等问题。
可以考虑采用高频感应加热的方式，通过电磁感应将管子加热，加热均匀且能源消耗较少。
3.设计合理的工艺参数：根据不同的管材和尺寸，设计合理的加热温度、加热时间、压力等工艺参数，以确保胀管效果稳定。
4.引入在线检测系统：在胀管过程中，引入在线检测系统，对产品的尺寸、形状等进行实时监测并反馈给操作人员，及时调整工艺参数，以保证产品质量。
5.严格质量控制：建立严格的质量控制制度和标准，对每一批次的产品进行抽检，确保产品质量达到标准要求。
6.建立技术培训机制：对操作人员进行定期的技术培训，提高其技术水平和操作能力，以减少操作误差。
三、方案效益采用上述胀管工艺方案，可以带来多方面的效益：1.提高生产效率：引入自动化设备和优化加热方式可大幅提高生产效率，减少生产时间和人力成本。
胀管施工工艺
引言：胀管施工工艺是一种常用的管道连接方法，具有施工简单、连接牢固等优点。
本文将从材料准备、工具器具、施工步骤、注意事项和效果评估五个方面详细介绍胀管施工工艺的具体内容。
概述：胀管施工工艺是一种利用压力将金属管道扩张，将连接管道或配件插入其中并实现连接的技术方法。
它广泛应用于建筑、石化、供水、暖通等领域。
本文将分别从材料准备、工具器具、施工步骤、注意事项和效果评估五个方面介绍胀管施工工艺。
正文内容：一、材料准备1.胀管工具：包括手持胀管器、电动胀管器等，根据实际需要选择合适的工具。
2.管道和配件：选择合适的材质和规格的管道和配件，确保其质量合格。
3.胀管药剂：根据材料的要求选用适当的药剂，常见的有胀管凝固剂和防腐剂。
二、工具器具1.手持胀管器：手持胀管器是一种常用的胀管工具，适用于小口径管道的胀管作业。
使用时需要掌握合适的力度和速度，避免过分用力导致管道变形。
2.电动胀管器：电动胀管器是一种高效的胀管工具，适用于大口径管道的胀管作业。
使用时需要注意电源稳定和转速控制，避免对管道造成损坏。
三、施工步骤1.准备工作：清洁管道和配件表面，确保无油、无尘和无杂质。
2.胀管操作：将胀管工具插入管道一段长度，以适当的力度和速度推进，直至达到胀管要求的直径。
3.连接管道：将需要连接的管道或配件插入胀管管道中，确保插入深度合适。
4.固定管道：使用合适的固定装置固定管道，确保连接牢固。
5.检查验收：对胀管连接进行检查，确保胀管质量符合要求。
四、注意事项1.安全注意：在使用胀管工具时要注意安全，避免因操作不当造成人身伤害。
2.材料选用：根据工程要求选择合适的材料，确保其质量和可靠性。
3.施工环境：确保施工环境干燥、清洁，避免灰尘和杂质对管道连接造成影响。
4.施工操作：掌握合适的力度和速度，避免过度胀管或胀管不足导致连接不牢固。
5.质量检查：在施工完成后进行质量检查，确保连接的牢固性和密封性。
五、效果评估胀管施工工艺连接的管道具有牢固、密封性好的特点，能够满足工程的要求。
锅炉胀管施工工艺11

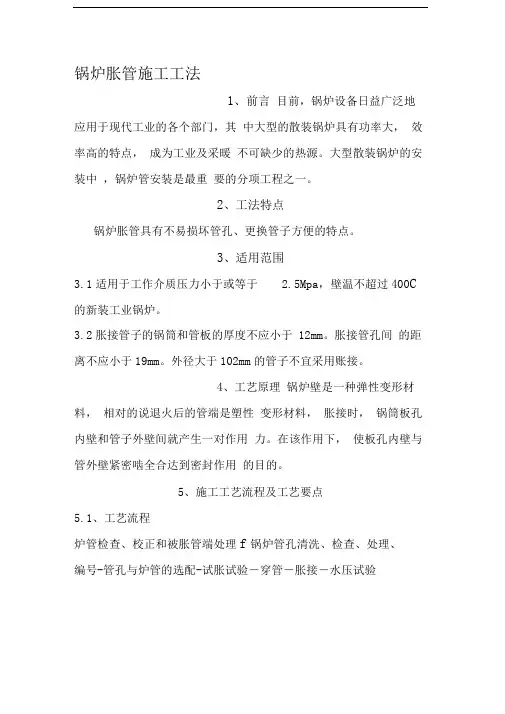

锅炉胀管施工工法1、前言目前，锅炉设备日益广泛地应用于现代工业的各个部门，其中大型的散装锅炉具有功率大，效率高的特点，成为工业及采暖不可缺少的热源。
大型散装锅炉的安装中，锅炉管安装是最重要的分项工程之一。
2、工法特点锅炉胀管具有不易损坏管孔、更换管子方便的特点。
3、适用范围3.1适用于工作介质压力小于或等于 2.5Mpa，壁温不超过400C 的新装工业锅炉。
3.2胀接管子的锅筒和管板的厚度不应小于12mm。
胀接管孔间的距离不应小于19mm。
外径大于102mm的管子不宜采用账接。
4、工艺原理锅炉壁是一种弹性变形材料，相对的说退火后的管端是塑性变形材料，胀接时，锅筒板孔内壁和管子外壁间就产生一对作用力。
在该作用下，使板孔内壁与管外壁紧密啮全合达到密封作用的目的。
5、施工工艺流程及工艺要点5.1、工艺流程炉管检查、校正和被胀管端处理f锅炉管孔清洗、检查、处理、编号-管孔与炉管的选配-试胀试验―穿管―胀接―水压试验5.1.1、安装对流管和水冷壁管程序如图:5.1.2、胀管工艺程序及质量控制如图:5.2、施工工艺要点5.2.1、管端退火处理当管子硬度值HB > 170时或管子硬度〉板孔壁处的硬度时，管端均需作退火处理温度控制在600〜650C,恒温10-15分钟。
管端退火处理方法一般有反射法，铅溶法及电加热法等。
我们采用的是铅溶法管端退火法：(1)配备温度监测仪器，退火过程对退火温度进行适时监控。
(2)布置加热铅浴箱、缓冷石棉灰保温棚和搭设退火管架。
(3)将适量铅块置于退火铅浴箱内，并对铅浴箱进行加热。
⑷铅块完全溶解(温度约为350〜400 C)后，将适量退火管子一端插入铅液中进行加热，控制插入深度不少于100 mm。
(5)加热铅浴箱，使铅液温度升温至600 C后，控制铅液温度不超过650 C,持续时间不少于15 min;而后取出退火管子，清除挂铅插入干燥石棉灰中缓冷保温8 h 以上。
(6)抽查退火后的管端硬度5.2.2 胀管5.2.2.1、管子的试胀试胀的目的就是在本工程的锅筒与管子的材质、退火质量、打磨质量等特定条件下，确定出在保证胀接质量前提下的较小的胀管率;检验胀管器是否合格，也检验胀接工艺的适用性，检验退火质量和管端处理质量; 同时让胀接操作人员熟悉整套章节工艺过程5.2.2.2、热面管子的胀接一、胀接的准备工作：（1）工机具和辅料：线坠、石笔、15cm 不锈钢板尺、白的确良布、丙酮、电动胀管器和胀头、胀管外径千分卡尺、千分表、36V 低压手灯、钢锯、0 号砂布、木锤、小麻绳、活动扳手、梳形板、深度游标卡尺和固定管排用的角钢支架。
胀管工艺
胀管工艺工业锅炉的对流管束以及前、后水冷壁与锅筒的连接一般采用胀接法进行安装。
胀接是利用金属的弹性变形和塑性变形的物理性质，通过胀管器的外力作用，将管子胀在另一个物体上，实现两个物体的连接并达到承压和密封的目的的一种连接方法，它多用于工作压力小于2.5MPa的工业锅炉的受热面安装工程。
一、管子的退火管端退火的目的是为了提高管子塑性，防止胀接时管端产生裂纹。
所谓管端退火就是将胀接管管端加热至600~650℃，经过保温、缓慢冷却等过程，使管端的金相组织发生变化，使得管端硬度降低，塑性增加。
退火过程中，要注意以下几点：（1）退火温度一定不可超过650℃；（2）加热管端的时间要足够；（3）管端冷却一定要缓慢；（4）保温用石棉灰要干燥。
如上述四点注意事项没有做到，退火工作就可能失败，还需重新退火。
当管端硬度比锅筒管孔硬度低时，可以省掉退火工序。
否则，还要对管端进行退火处理。
管端和管孔的硬度测量，应在锅炉安装之前随机抽样进行，样本总数不低于10%。
这样做，可以使施工作业指导书的编制更符合现场的实际情况。
退火后，要填写《管端退火记录》。
二、管子的放样与管端打磨管子的放样在放样平台上进行。
就是把某一规格的管子放进样板中。
如果能自然放进，说明该外形合格。
否则，就不合格，须进行冷调或热调。
管子的放样，力争误差最小，当弯管的角度较小时，变形的补偿能力差，放样不准确，易造成胀管不严，严重时，水压试验会产生泄漏。
然后还要做以下工作：1、测量管端伸出锅筒管孔的长度，伸出长度应符合下表规定。
多余部分应锯掉；短于规定数值时，应该从弯头以远800mm处进行换管。
换管的管子一定要用锅炉厂带来的备用管。
换管的管端应是经过退火的。
管子公称外径32~6570~102正常910伸出长度最大1112最小78管端伸出管孔的长度2、仔细检查每根管子裂纹、重皮、锈蚀凹坑等缺陷。
当缺陷严重时，应进行有缺陷管段的换管工作。
3、因胀接管端有氧化皮、锈蚀斑点、刻痕等污物和缺陷，胀接之前要将其彻底清除，以保证胀接质量。
胀管技术施工工法(2)
胀管技术施工工法一、前言胀管技术施工工法是一种用于土方工程的施工方法，通过将金属管材嵌入土壤中进行膨胀来增加地基的稳定性和承载能力。
本文将详细介绍胀管技术施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点胀管技术施工工法的特点可以总结为以下几点：1.适应性广：胀管技术适用于各种土质，包括黏土、砂土、粉土和砾石等。
因此，无论在城市地基处理、桥梁基础加固还是海底隧道施工等方面，胀管技术都具有广泛的应用前景。
2.施工速度快：胀管技术施工简便，可以快速完成。
与传统的地基处理方法相比，胀管技术施工速度更快，能够减少工期，提高工效。
3.施工成本低：胀管技术所需的机具设备相对简单且成本较低，而且施工过程中减少了人工操作，从而降低了施工成本。
4.环保可持续：胀管技术是一种无振动、无噪音、无污染的施工方法，对环境没有危害。
同时，胀管材料可以回收利用，能够实现施工过程中的资源循环利用。
三、适应范围胀管技术适用于以下几个方面的工程：1.地基处理：胀管技术可以用于改善地基的稳定性和承载能力，尤其在软弱土层地区具有广泛应用。
2.基础加固：胀管技术可以增加桥梁、隧道和建筑物等基础的承载能力，提高工程的安全性和稳定性。
3.地下管道施工：胀管技术可以用于铺设地下管道，如给水管道、下水道、煤气管道等，减少地面开挖和破坏。
4.海底隧道施工：胀管技术可以用于海底隧道的施工，通过在海底土层中嵌入胀管来增加隧道的稳定性和承载能力。
四、工艺原理胀管技术施工工法的工艺原理是通过胀管材料的膨胀力来增加地基的稳定性和承载能力。
具体来说，胀管施工工法在施工前需要先进行钻孔，将金属管材嵌入土体中，并填注压浆材料以提高管材与土体的粘结力。
然后，在管材内注入高压液体，使管材膨胀，并与土壤发生挤压作用，从而提高地基的稳定性和承载能力。
五、施工工艺胀管技术的施工工艺可以分为以下几个阶段：1.现场准备：确定施工地点和孔径，清理施工地面，搭建施工平台和围护结构。
胀管工艺
换热管的允许偏差 表 1-1
材料
标准
碳 GB8163-87
钢
外径×厚度
（mm）
3
57×3.5
Ⅰ级换热器 外径偏差 壁厚偏差 （mm） （mm）
±0.2 ±0.3
＋12% －10%
Ⅱ级换热器 外径偏差 壁厚偏差 （mm） （mm）
±0.4 ±0.45
19.40
＋0.20 0
25.40
＋0.2 0
32.50
＋0.30 0
38.50
＋0.30 0
45.50
＋0.40 0
57.70
＋0.40 0
2、对工艺评定的要求 实施本工艺时，必须按照正确方法完成下列工艺评定： （1）换热器与管板接头焊接工艺评定。 （2）换热器与管板接头贴胀工艺评定。 3、对管子与管板结合部位的清理
级
换 热 管板
器
管孔直径 （mm） 允许偏差 （mm）
19.25
＋0.15 0
25.25
＋0.15 0
32.35
＋0.2 0
38.40
＋0.20 0
45.40
＋0.20 0
57.55
＋0.25 0
Ⅱ 换热器 级 换 热 管板 器
允许偏差 （mm） 管孔直径 （mm） 允许偏差 （mm）
±0.40 ±0.40 ±0.45 ±0.45 ±0.45 ±0.57
8
6
（一）主要质量控制流程（见表 1-3） （二）主要的质量标准 1.外观检查 （1）换热管的胀接部位和非胀接部位手感检查应过渡圆滑，不得有 棱角。 （2）胀接长度应符合图纸要求。 （3）用 10 倍放大镜检查焊缝外观，应符合下列要求： a、焊缝尺寸应符合图纸及规范要求。 b、表面不允许有裂纹、气孔、弧坑、夹渣等缺陷，并不得保留有熔渣 和飞溅物。 c、在图纸对咬边缺陷无特殊规定时咬边深度不大于 0.5 ㎜ ，咬边总长度 不大于焊缝总长的 10%。 d、焊缝应向母材圆滑过渡。如设计需要打磨焊缝时，不得损伤管板母 材，且打磨处不得凹陷，局部凹陷不允许超过管板厚度的负偏差。 e、管板的最终不平度应符合设计要求。 2、无损探伤 1)完成焊接 24h 后，用 PT（MT）探伤进行检查，无裂纹为合格。 2)贴胀完成后应进行 PT 或 MT 探伤，合格要求同焊后探伤。 3)如有必要，可以在水压试验完成后再进行一次抽查性 PT 或 MT 探伤， 标准同前。抽查部位由设计部门指定，无裂纹为合格。若发现裂纹，应 全部进行 PT 或 MT 探伤。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、绪论：
现代锅炉特别是大型高压锅炉很少采用胀接这种方式，但是对低、中压锅炉还常采用。
胀接是将管子依靠胀管器扩张管口固定在汽包或联箱上、管口成塑性变形而管孔处于弹性变形范围之内，由于管孔的弹性变形将管口紧紧固死而达到紧固连接目的。
管子胀管有扩管和翻边二个过程，以保证孔壁之间的严密性和加强之间的连接，这样管子不但能经受内部介质的压力，而且还能承受一定的拉伸荷重。
二、胀管前的准备：
1、胀管器的检查
在胀管之前，应对胀管器进行清洗检查，并抹上润滑油，主要检查内容是：
（1）胀管器规格是否符合胀管内径的要求；
（2）胀杆和胀珠有无弯曲、斑点、锈坑、裂纹等；
（3）有无脱珠情况，各胀珠倾斜角度是否一致。
2、管孔与管子的检查
（1）汽泡或联箱孔应清洗干净并用砂布打光直至显示光泽，并检查管孔壁的加工质量；表面不应有凹痕、毛刺和纵向沟纹、环向沟纹离管壁边缘距离≮4㎜，沟纹深度≯0.5㎜，宽度≯1㎜为合格。
（2）用内径千分表测量管孔的内径，圆锥度和椭圆度，做好记录，不得超过国家标准要求。
（3）对流管束外形尺寸应通过放样检查及矫正，校管平台应平整牢固，放样尺寸偏差不应大于1㎜校正后的管子与放样实线应吻合，局部间隙不应大于2㎜，并应进行试装检查。
（4）管子外观检查不应有重皮、裂纹、压扁和严重锈蚀，如有此缺陷时，缺陷深度＜10%的管壁厚度，否则，应提交业主与制造厂研究处理及鉴证。
外径偏差不应超过电建规（锅炉机组篇）附录F的规定。
（5）管子材质应符合设计要求，并检查管口的硬度和壁厚。
（6）管口端面应与管中心垂直，偏斜值不应大于2%的管外径。
3、管子通球试验与管口处理
（1）管子端口硬度超过HB170，同时高于管孔壁的硬度时应对管端进行退火。
退火方法采用铅溶法，退火长度不少于100㎜，加热温度控制在600～650℃。
保温采用干石灰粉进行。
（2）退火后的管端内外壁100㎜范围内应进行打磨，直致显示出金属光泽。
并测量出打磨后的管外径尺寸，与管孔直径选配编号，管外径应比孔径小 0.5㎜左右为宜。
（3）胀管前应逐根进行通球试验，其通球直径应遵守《工业锅炉安装工程施工及验收规范》GB50273-98的规定，通球采用压缩空气进行，但应采取通球的装接球的安全措施。
4、试胀
（1）正式胀管前必须准备试样（板、管）进行试胀，以确定胀管程度，试样钢板及管件的厚度、孔径、材质、加工精度与正式胀管相同。
试胀程度选取1.3～1.7%为好。
（2）试漏、破口检查各胀管程序的管口质量，选取最佳胀管程度。
三、胀管
1、排管
（1）汽包、联箱等安装定位复检合格后进行配管，配管时应根据管孔、管端口直径大小进行选配编号进行（管外径比管孔径小0.5㎜左右为宜）。
（2）胀接面经锉磨并清除油污擦干后，先装好基准管（汽包两端）管端伸出管孔长度和偏差应按《工业锅炉安装工程施工及验收规
范》GB50273-98中4.2.8的规定执行。
（3）基准管固定后，再按照由中间向两边胀管顺序进行排管。
（4）排管时应保持管排的平整度及管间距离，可采用排管架进行，装管时，为省人力，可用管卡将管子重量通过管卡支持在下汽包（或联箱）上。
2、胀管
（1）胀管方法：对于小管子，管壁薄的管子采用手工胀管，直径大，管壁厚的管子可采用电动胀管。
（2）胀管程序应是先胀基准管，再从中间向两边交错进行。
（3）胀管分固定胀管（初胀）和翻边胀管（复胀）两个过程，先固定胀管。
即将伸入管孔的管端扩胀到与孔壁相接触再扩大0.2～0.3㎜，待全部管子都进行固定胀管之后，再进行逐根管子的翻边胀管。
这时的管口扩大和翻边应一次完成，并应根据试胀所定的胀管程度（即胀管率）来控制。
（4）测量复查胀管程序，当采用内径控制法时，胀管程度应控制在1.3～2.1%范围之内。
当采用外径控制法时，胀管程度（即胀管率）应控制在1.0～1.8%的范围内，可用下式计算：
D4-d3
Hw=————×100%
d3
d1-d2-δ
Hn=—————×100%
d3
Hn——采用内径控制法时的胀管程度（胀管率%）；
Hw——采用外径控制法时的胀管程度；
d1——胀完后的管子实测内径（㎜）；
d2——未胀时的管子实测内径（㎜）；
d3——未胀时的管孔实测直径（㎜）；
d4——胀完后紧靠锅筒外壁处管子实测外径（㎜）；
δ——未胀时管孔实测直径与管子实测外径之差（㎜）。
（5）胀管工作环境温度应有O℃以上。
四、质量检查与缺陷的处理
1、外观检查
（1）管子胀后无裂纹；
（2）胀口内壁不得有切口或挤出现象，应过渡平滑，严重的应换管；
（3）胀口不得有单边现象；
（4）胀口不得有过胀现象。
2、水压试验
（1）试验用水必须使用除盐水并加防腐剂，试压环境温度应高于5℃，试验水温应高于露点温度。
（2）试验用压力表应校正合格，表面刻度应是试验压力的1.5～3倍，宜选用2倍。
（3）试验升压应缓慢，升压速度一般≯0.2Mpa，升压至0.3～0.4Mpa时应停压检查，升压至工作压力时应再次检查，然后再升压至试验压力，保持五分钟降压至工作压力进行全面检查工作。
试验压力的规定：
部 位锅筒工作压力P(MPa)试验压力(MPa)
1、锅炉本体P＜0.59 1.59,且不小于0.2 P=0.59～1.18P+0.29
P＞1.18 1.25P
2、可分式省煤器 1.25P+0.49
（4）水压试验后卸压，降压速度≯0.2MPa。
当压力接近到零时应将排气阀打开。
对有过热器的锅炉应采取防冻措施。
（5）水压试验符合下列规定为合格。
a．压降＜0.05MPa
b.胀口处无漏水现象，不应滴水球及水雾。
3、缺陷的处理
（1）胀管产生漏水现象，进行补胀，但一根管子补胀次数不应超过二次。
（2）胀管过度：胀管过度即是管孔及管壁均产生永久变形，降低了连接的牢固性和严密性，这一缺陷应把管子切除抽出管头，将管孔进行修整，然后换管。
（3）胀口偏挤：胀口偏挤就是管子在管孔外露出部分一面形成偏挤，另一面则显现平直。
如试水不漏时不处理，如偏挤严重且漏水则需切管换管处理。
（4）过渡区的突然转变严重且漏水则需换管重胀，一般可不处理。
（5）翻边的破裂——凡裂纹距孔壁3㎜以上时可有火焊进行补焊；若裂纹距孔壁3㎜以下时，则需换管重胀。
（6）胀管率超出控制范围时，超出的最大胀管率，采用内径控制法控制时，不得超过2.5%，在同一锅筒上的超胀管口数量不得大于胀接总数的4%，且不超过15个。
（7）凡补胀管的补胀次数不得超过二次。
