可靠性工程-可靠性试验概述ppt(114张)
可靠性试验分类
浴盆曲线与可靠性试验
浴盆曲线
可靠性工程-可靠性试验概述(ppt114 页)
可靠性试验的要素
可靠性工程-可靠性试验概述(ppt114 页)
可靠性工程-可靠性试验概述(ppt114 页)
故障判据
可靠性工程-可靠性试验概述(ppt114 页)
可靠性工程-可靠性试验概述(ppt114 页)
② 可靠性增长试验 通过对产品施加模拟实际使用环境的综合环境应力，暴 露产品中的潜在缺陷并采取纠正措施，使产品的可靠性 达到规定的要求。
可靠性试验
6. 按试验所处阶段分
③ 可靠性鉴定试验 模拟实际使用环境，对产品施加工作应力，验证产品设 计是否达到规定的可靠性要求。
④ 可靠性验收试验 模拟实际使用环境，对产品施加工作应力，验证批生产 产品的可靠性是否保持在规定的水平，即产品经过生产 期间的工艺、工装、工作流程变化后的可靠性。
可靠性试验
4. 按试验地点分
① 现场可靠性试验； ② 实验室可靠性试验。
5. 按试验的应力和强度分
① 恒定应力试验； ② 步进应力试验； ③ 序进应力试验； ④ 加速应力试验。
可靠性试验
6. 按试验所处阶段分
① 可靠性研制试验 通过对产品施加环境应力、工作载荷，寻找产品中的设 计缺陷，以改进设计，提高产品的固有可靠性。
可靠性工程-可靠性试验概述(ppt114 页)
（一）可靠性筛选
2、可靠性筛选的方法 1）测试筛选 ①初始参数筛选（分布截尾筛选） 目的是为了获得参数与设计要求相适应的产品，剔除那些超 出容差极限值的产品。 首先要确定被筛选对象的哪些参数直接影响系统的可靠性， 以及为保证系统可靠性应规定的容差极限值，由此定下参数 的筛选项目和合格标准。筛选对象应为设计、工艺相当稳定 条件下生产的产品，因此，其各项参数应服从正态分布。

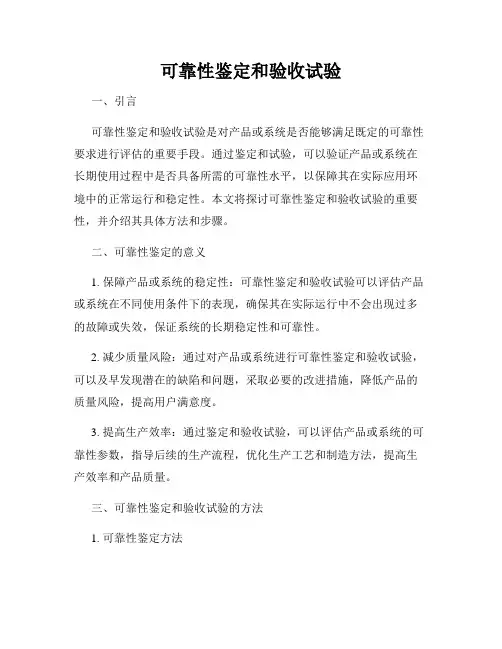

可靠性鉴定和验收试验
可靠性鉴定和验收试验一、引言可靠性鉴定和验收试验是对产品或系统是否能够满足既定的可靠性要求进行评估的重要手段。
通过鉴定和试验，可以验证产品或系统在长期使用过程中是否具备所需的可靠性水平，以保障其在实际应用环境中的正常运行和稳定性。
本文将探讨可靠性鉴定和验收试验的重要性，并介绍其具体方法和步骤。
二、可靠性鉴定的意义1. 保障产品或系统的稳定性：可靠性鉴定和验收试验可以评估产品或系统在不同使用条件下的表现，确保其在实际运行中不会出现过多的故障或失效，保证系统的长期稳定性和可靠性。
2. 减少质量风险：通过对产品或系统进行可靠性鉴定和验收试验，可以及早发现潜在的缺陷和问题，采取必要的改进措施，降低产品的质量风险，提高用户满意度。
3. 提高生产效率：通过鉴定和验收试验，可以评估产品或系统的可靠性参数，指导后续的生产流程，优化生产工艺和制造方法，提高生产效率和产品质量。
三、可靠性鉴定和验收试验的方法1. 可靠性鉴定方法可靠性鉴定是指通过对产品或系统的设计、制造和使用环境等方面进行评估，来判断其是否满足可靠性要求的过程。
常用的可靠性鉴定方法包括：故障模式与影响分析（FMEA）、故障树分析（FTA）、可靠性指标计算、可靠性试验等。
2. 验收试验方法验收试验是对产品或系统在交付之前进行的一系列试验，以验证其是否符合用户需求和技术规范的要求。
常用的验收试验方法包括：环境适应性试验、功能性试验、可靠性试验、可用性测试等。
四、可靠性鉴定和验收试验的步骤1. 确定可靠性要求：根据产品或系统的使用环境和要求，确定合理的可靠性指标和目标，如故障率、可使用时间、可修复性等。
2. 进行可靠性鉴定：采用适当的分析方法，对产品或系统的设计、制造和使用过程进行评估和分析，识别潜在的故障模式和影响因素，提出改进措施。
3. 设计可靠性实验方案：根据可靠性要求和鉴定结果，制定合理的实验方案，明确实验的内容、方法和指标，设计实验流程和测试样本。
可靠性试验简介PPT课件
9 5/22/08
AOS 可靠性试验
Item
Test Name （试验名）
Condition （条件）
1
HTS
High Temperature Storage （高温储存试验）
温度=150度, 无偏压 500hrs, 1000hrs
2
HTGB
High Temperature Gate Bias （高温Gate偏压试验）
▪ 目的：评估器件在电和温度作用下的持久能力 ▪ Reference: JESD22-A108
150℃/ 80%Vdsmax
13 5/22/08
ESD test
♦ Electrostatic Discharge (ESD，静电放电) is a
single-event, rapid transfer of electrostatic charge between two objects, usually resulting when two objects at different potentials come into direct contact with each other. ♦ ESD是通过直接接触或电场感应等潜在引起的不同静电在 物(人)体间的非常快速的电荷转移的一个强电流现象 ♦ 它会破坏或损害半导体器件而导致其电性能退化及损害.
16 5/22/08
CDM ESD
♦ CDM：Charged Device Mode （器件放电模式）.
♦ 器件放电模式ESD测试：带静电元器件上的静电向低电压 物体释放的现象 ▪ Reference: JESD22-C101
17 5/22/08
Precon
♦ 预处理试验： 评估器件在包装，运输 ，贴片过程中的
AOS 可靠性试验
Item
Test Name （试验名）
Condition （条件）
1
HTS
High Temperature Storage （高温储存试验）
温度=150度, 无偏压 500hrs, 1000hrs
2
HTGB
High Temperature Gate Bias （高温Gate偏压试验）
▪ 目的：评估器件在电和温度作用下的持久能力 ▪ Reference: JESD22-A108
150℃/ 80%Vdsmax
13 5/22/08
ESD test
♦ Electrostatic Discharge (ESD，静电放电) is a
single-event, rapid transfer of electrostatic charge between two objects, usually resulting when two objects at different potentials come into direct contact with each other. ♦ ESD是通过直接接触或电场感应等潜在引起的不同静电在 物(人)体间的非常快速的电荷转移的一个强电流现象 ♦ 它会破坏或损害半导体器件而导致其电性能退化及损害.
16 5/22/08
CDM ESD
♦ CDM：Charged Device Mode （器件放电模式）.
♦ 器件放电模式ESD测试：带静电元器件上的静电向低电压 物体释放的现象 ▪ Reference: JESD22-C101
17 5/22/08
Precon
♦ 预处理试验： 评估器件在包装，运输 ，贴片过程中的
《可靠性试验》PPT课件
2021/2/15
Reliability Text
26
可靠性增长试验的效益
2021/2/15
Reliability Text
27
可靠性增长试验的效益
2021/2/15
Reliability Text
28
可靠性增长的数学模型
定义： 是一个数学式，描述了产品在可靠性增长试验过程中产品
可靠性的增长规律或总趋势 目的： 1、使可靠性增长做到有计划（试验时间和增长速度） 2、能动态评估当前的可靠性水平 3、能预测将来的可靠性水平 种类，近十种： 图分析法——杜安（Duane）模型：简单易于理解 统计分析法——AMSAA模型：坚实的统计学基础
2021/2/15
Reliability Text
34
加速寿命试验（ALT）
1、用加大应力，而又不改变故障机理的办法，使产品的故障发生得到加速， 称之为ALT；
2、根据ALT结果可以外推正常使用条件下的产品寿命； 3、尤其对于长寿命、高可靠产品，只能ALT
2021/2/15
Reliability Text
2021/2/15
Reliability Text
5
可靠性试验的分类
现场（外场）可靠性试验
在使用现场实际使用状态下进行的可靠性试验
优点： ①可获得产品的使用可靠性； ②真实的使用条件(包括环境条件、工作条件、使用维护条件）； ③费用小； ④子样大； 缺点： ①数据收集和分析较困难，信息丢失多、数据准确性和完整性差； ②不能严格控制试验条件，随机性大； ③试验（故障）再现的可能性低； ④组织管理工作复杂。
35
五、可靠性试验的实施
可靠性试验的实施要素 1、试验条件 2、故障和故障判据 3、剖面（寿命、任务、环境、试验） 4、可靠性试验大纲（计划） 5、可靠性试验标准 6、……
可靠性鉴定试验与验收试验
研制早期侧重于充分暴露缺陷，大多采用加速的环 境应力；研制后期侧重了解产品可靠性水平，并发现 问题改进，试验条件尽量模拟实际使用条件
目前国外开展的主要有可靠性强化试验（HALT）
国内过去主要是可靠性摸底试验，现已开展可靠性 仿真、可靠性强化、加速增长试验
可靠性增长
GJB1407 《可靠性增 长试验》 GJB/Z77 《可靠性增 长管理手册》
拒收、 接受
3.可靠性验证试验基本要求
试验大纲
主题内容和适用范围、依据及引用文件、试验目的、产品 概述、被试品组成、数量和样品状态、被试品安装要求、试验 方案和试验时间、试验剖面及应力施加（电应力、温度应力、 湿度应力、振动应力）、功能和性能检测、试验设备及测试仪 器、故障分类、故障统计与处理、试验组织管理、试验的保障 措施及要求、试验安全保证要求、合格与否的判决、故障报告、 分析和纠正措施、试验程序、试验报告。
部件/原材料、
工艺方面的各
种缺陷
确讣是否符合 可靠性的定量 ／定性要求
改善产品完好 性、提高任务 成功性、减少 维修保障费用
GJB 451A-2005 《可靠性维修性保障性术语》
基本可靠性 Basic reliability
• 产品在规定的条件下,规定的时间内,无故障工作的能力。基本可靠性反 映产品对维修资源的要求。 确定基本可靠性值时,应统计产品的所有寿 命单位和所有的关联故障。
3.可靠性验证试验基本要求
受试产品要求
Δ基本要求：样品应能代表母体的特征—统计学观点 具体做法：随机抽样。精雕细刻、特殊加工的“工 艺品”不可取
Δ对于测定试验或鉴定试验阶段，产品一般不具备较大批量， 试验时应严格地规定试样的技术状态（冻结），这是使试 验结果具有代表性的重要保证。
目前国外开展的主要有可靠性强化试验（HALT）
国内过去主要是可靠性摸底试验，现已开展可靠性 仿真、可靠性强化、加速增长试验
可靠性增长
GJB1407 《可靠性增 长试验》 GJB/Z77 《可靠性增 长管理手册》
拒收、 接受
3.可靠性验证试验基本要求
试验大纲
主题内容和适用范围、依据及引用文件、试验目的、产品 概述、被试品组成、数量和样品状态、被试品安装要求、试验 方案和试验时间、试验剖面及应力施加（电应力、温度应力、 湿度应力、振动应力）、功能和性能检测、试验设备及测试仪 器、故障分类、故障统计与处理、试验组织管理、试验的保障 措施及要求、试验安全保证要求、合格与否的判决、故障报告、 分析和纠正措施、试验程序、试验报告。
部件/原材料、
工艺方面的各
种缺陷
确讣是否符合 可靠性的定量 ／定性要求
改善产品完好 性、提高任务 成功性、减少 维修保障费用
GJB 451A-2005 《可靠性维修性保障性术语》
基本可靠性 Basic reliability
• 产品在规定的条件下,规定的时间内,无故障工作的能力。基本可靠性反 映产品对维修资源的要求。 确定基本可靠性值时,应统计产品的所有寿 命单位和所有的关联故障。
3.可靠性验证试验基本要求
受试产品要求
Δ基本要求：样品应能代表母体的特征—统计学观点 具体做法：随机抽样。精雕细刻、特殊加工的“工 艺品”不可取
Δ对于测定试验或鉴定试验阶段，产品一般不具备较大批量， 试验时应严格地规定试样的技术状态（冻结），这是使试 验结果具有代表性的重要保证。
可靠性与环境试验介绍PPT幻灯片课件
– 低温贮存试验 – 低温工作试验 – 温度变化速率：3℃/min
14
低温环境效应
材料的硬化或脆化
减振架刚性增加
由于温度瞬变的响应，造成产品不 机械强度降低（破裂、开裂） 同材料程度的收缩，以及不同零件 的胀差，引起部件相互咬死
由于粘度增加，润滑油的作用会降 受约束的玻璃产生静疲劳 低
电子元器件的性能改变 变压器和机电部件的性能改变
可靠性与环境试验能力介绍
1
服务内容
电子产品预期使用环境条件的调查与分析，为产品设 计、试验和验收提供环境和可靠性设计数据。
电子产品可靠性测定、鉴定、验收试验。为生产方、采购 方或使用委托方提供客观、公正、科学的产品可靠性水平 评价报告。
汽车、通讯、工控、家电类等电子、电器产品试验和耐环 境能力评价，提供振动、冲击、高低温恒定或交变、湿热 等环境试验以及产品的包装、运输和各种气候条件下的环 境模拟试验和质量评价试验。
35
环境试验项目的剪裁
剪裁的目的
– 是在于保证按产品能够耐受其寿命期内将遇到的环 境应力这一要求来设计环境试验。
剪裁的必要性
– 传统的试验标准规定了统一的试验条件、试验方法 和试验程序，用最严酷的环境来代替未知的环境， 导致试验过于严酷，提高产品研制成本，且试验效 果不理想。
剪裁方法
– 逻辑三步法：一弄清产品特性；二弄清气候环境剖 面；三设计试验。
确定产品在规定环境条件下，贮存、运输和使 用环境的适应性，以考虑其预期的有效寿命。
提供有关产品设计和生产质量的资料。
33
环境试验程序
6最后检测 5恢复
1预处理
试验程序
4中间检测
2初始检测
3试验
34
14
低温环境效应
材料的硬化或脆化
减振架刚性增加
由于温度瞬变的响应，造成产品不 机械强度降低（破裂、开裂） 同材料程度的收缩，以及不同零件 的胀差，引起部件相互咬死
由于粘度增加，润滑油的作用会降 受约束的玻璃产生静疲劳 低
电子元器件的性能改变 变压器和机电部件的性能改变
可靠性与环境试验能力介绍
1
服务内容
电子产品预期使用环境条件的调查与分析，为产品设 计、试验和验收提供环境和可靠性设计数据。
电子产品可靠性测定、鉴定、验收试验。为生产方、采购 方或使用委托方提供客观、公正、科学的产品可靠性水平 评价报告。
汽车、通讯、工控、家电类等电子、电器产品试验和耐环 境能力评价，提供振动、冲击、高低温恒定或交变、湿热 等环境试验以及产品的包装、运输和各种气候条件下的环 境模拟试验和质量评价试验。
35
环境试验项目的剪裁
剪裁的目的
– 是在于保证按产品能够耐受其寿命期内将遇到的环 境应力这一要求来设计环境试验。
剪裁的必要性
– 传统的试验标准规定了统一的试验条件、试验方法 和试验程序，用最严酷的环境来代替未知的环境， 导致试验过于严酷，提高产品研制成本，且试验效 果不理想。
剪裁方法
– 逻辑三步法：一弄清产品特性；二弄清气候环境剖 面；三设计试验。
确定产品在规定环境条件下，贮存、运输和使 用环境的适应性，以考虑其预期的有效寿命。
提供有关产品设计和生产质量的资料。
33
环境试验程序
6最后检测 5恢复
1预处理
试验程序
4中间检测
2初始检测
3试验
34
可靠性试验PPT课件
t ˆ ln 1
1r / n
例8-3 已知条件同例8-1，求使累积失效概率达到60％时， 在300℃，250 ℃和200℃下贮存寿命试验的截止时间。
8.4.4 指数分布条件下试验产 品可靠性评估
1.寿命试验分类 2.完全寿命试验时产品可靠性评估 3.截尾寿命试验时产品可靠性评估
1、寿命试验分类
单项环境试验 综合环境试验
较真实、较可靠、速度快、设备复杂、费用昂贵
高低温交变试验箱/高低温交变湿热试验箱/高低温实验箱/恒定湿热试验箱
8.4 寿命试验和加速寿命试验
8.4.1 寿命试验的分类及概念 8.4.2 寿命试验的设计问题 8.4.3 指数分布条件下寿命试验的设计 8.4.4 指数分布条件下产品可靠性评估
老炼：使仪器或设备性能参数稳定的过程
8.3 环境适应性试验
环境试验的方法
现场使用试验 真实、准确、试验周期长、花费大
天然暴露试验 方法简单、成本低、速度慢、试验周期长
人工模拟试验
常用的环境模拟试验项目：低温、高温、热冲击、温度循 环、潮热、低气压、盐雾、霉菌、沙尘、振动、冲击、碰 撞、离心、运输、声振、爆炸、真空冷热浸、真空冷焊试 验等
1 eu2 / 2du
2
第八章 可靠性试验
程真英 仪器科学与光电工程学院
主要内容
8.1 可靠性试验概述 8.2 可靠性筛选和电子元器件老炼 8.3 环境适应性试验 8.4 寿命试验和加速寿命试验
8.1 可靠性试验概述
可靠性试验：为了评价或提高产品可靠性而进 行的试验
分类：
筛选试验、验证试验、测定试验、鉴定试验 模拟试验、现场试验 环境试验、寿命试验、加速试验、各种特殊试验 破坏性试验、非破坏性试验 筛选试验、环境试验 、寿命试验 、现场使用试验、
1r / n
例8-3 已知条件同例8-1，求使累积失效概率达到60％时， 在300℃，250 ℃和200℃下贮存寿命试验的截止时间。
8.4.4 指数分布条件下试验产 品可靠性评估
1.寿命试验分类 2.完全寿命试验时产品可靠性评估 3.截尾寿命试验时产品可靠性评估
1、寿命试验分类
单项环境试验 综合环境试验
较真实、较可靠、速度快、设备复杂、费用昂贵
高低温交变试验箱/高低温交变湿热试验箱/高低温实验箱/恒定湿热试验箱
8.4 寿命试验和加速寿命试验
8.4.1 寿命试验的分类及概念 8.4.2 寿命试验的设计问题 8.4.3 指数分布条件下寿命试验的设计 8.4.4 指数分布条件下产品可靠性评估
老炼：使仪器或设备性能参数稳定的过程
8.3 环境适应性试验
环境试验的方法
现场使用试验 真实、准确、试验周期长、花费大
天然暴露试验 方法简单、成本低、速度慢、试验周期长
人工模拟试验
常用的环境模拟试验项目：低温、高温、热冲击、温度循 环、潮热、低气压、盐雾、霉菌、沙尘、振动、冲击、碰 撞、离心、运输、声振、爆炸、真空冷热浸、真空冷焊试 验等
1 eu2 / 2du
2
第八章 可靠性试验
程真英 仪器科学与光电工程学院
主要内容
8.1 可靠性试验概述 8.2 可靠性筛选和电子元器件老炼 8.3 环境适应性试验 8.4 寿命试验和加速寿命试验
8.1 可靠性试验概述
可靠性试验：为了评价或提高产品可靠性而进 行的试验
分类：
筛选试验、验证试验、测定试验、鉴定试验 模拟试验、现场试验 环境试验、寿命试验、加速试验、各种特殊试验 破坏性试验、非破坏性试验 筛选试验、环境试验 、寿命试验 、现场使用试验、
