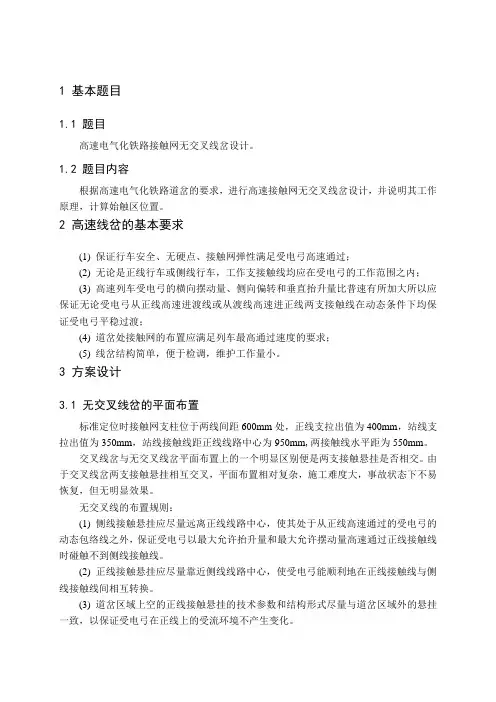

接触网工程课程设计——高速电气化铁路接触网无交叉线岔设计
1 基本题目1.1 题目高速电气化铁路接触网无交叉线岔设计。
1.2 题目内容根据高速电气化铁路道岔的要求，进行高速接触网无交叉线岔设计，并说明其工作原理，计算始触区位置。
2 高速线岔的基本要求(1) 保证行车安全、无硬点、接触网弹性满足受电弓高速通过；(2) 无论是正线行车或侧线行车，工作支接触线均应在受电弓的工作范围之内；(3) 高速列车受电弓的横向摆动量、侧向偏转和垂直抬升量比普速有所加大所以应保证无论受电弓从正线高速进渡线或从渡线高速进正线两支接触线在动态条件下均保证受电弓平稳过渡；(4) 道岔处接触网的布置应满足列车最高通过速度的要求；(5) 线岔结构简单，便于检调，维护工作量小。
3 方案设计3.1 无交叉线岔的平面布置标准定位时接触网支柱位于两线间距600mm处，正线支拉出值为400mm，站线支拉出值为350mm，站线接触线距正线线路中心为950mm,两接触线水平距为550mm。
交叉线岔与无交叉线岔平面布置上的一个明显区别便是两支接触悬挂是否相交。
由于交叉线岔两支接触悬挂相互交叉，平面布置相对复杂，施工难度大，事故状态下不易恢复，但无明显效果。
无交叉线的布置规则：(1) 侧线接触悬挂应尽量远离正线线路中心，使其处于从正线高速通过的受电弓的动态包络线之外，保证受电弓以最大允许抬升量和最大允许摆动量高速通过正线接触线时碰触不到侧线接触线。
(2) 正线接触悬挂应尽量靠近侧线线路中心，使受电弓能顺利地在正线接触线与侧线接触线间相互转换。
(3) 道岔区域上空的正线接触悬挂的技术参数和结构形式尽量与道岔区域外的悬挂一致，以保证受电弓在正线上的受流环境不产生变化。
(4) 为便于受电弓在正线接触线与侧线接触线间相互转换，侧线接触悬挂应按一定坡度布置，使侧线悬挂在道岔前端高于正线接触线，道岔后端低于正线接触线，保证受电弓无论从正线进侧线或从侧线进正线都是由低向高运行。
(5) 为降低外界因素对无交叉线岔的影响，正线接触悬挂和侧线接触悬挂的悬挂类型、线索和零部件型号、技术参数应尽量一致。
接触网课设
接触网工程课程设计报告专业：电气工程及其自动化班级：电气1003姓名：叶佩凡学号： 201009253指导教师：张廷荣兰州交通大学自动化与电气工程学院2013 年7月15日1基本题目及分析题目：接触线张力的分析与研究。
接触线的张力对高速运行时的接触悬挂的性能有重要影响。
对于高速接触悬挂的要求是弹性小而且均匀，根据关系式()j c l T T k η⎡⎤=+⨯⎣⎦，这就要求接触线的张力尽可能大。
加大接触线的张力可以有效地提高接触线的波动速度，同时相应地提高列车运行速度。
加大接触线的张力以后，可以得到两个附加效果：第一可以相应地限制高速运行时的动态抬升量。
根据法国的试验，一般运行在300km/h 时，总抬升量在100mm 以内；第二个附加效果可以提高弹性系数的不均匀度，使跨中的弹性得以有效降低，约为0.5mm/N ，而悬挂点处约为0.4mm/N ，从而使弹性在整个跨距内趋于一致，大大降低了弹性不均匀系数。
2接触线张力的分析与研究2.1 加大接触线张力途径的综合分析加大接触线的张力有两种途径：其一是增大其截面积；其二是提高使用拉力（或拉应力）。
关于接触线的横截面尺寸，考虑到在空间敷设的可能性和可行性，规定了相应极限值，即允许采用的接触线的最大横截面积为150mm 2，就是这样的横截面积在安装过程中也会形成硬弯，甚至会有产生断裂点的危险性，这些硬弯或断裂点会导致接触线局部磨损加快。
在拉应力恒定时，接触线横截面积的增大相应地减少弹性。
为了保持较小的弹性，因此力求用尽可能大的横截面的接触线。
增大接触线的横截面积，可以有效提高拉断力，增大载流量，相应地降低温升，所以适当增加横截面积是有利的。
但是，过大地增大接触线的横截面积会产生两个负面效果：其一是使接触线线密度增加，从而降低了波动速度，这是极为有害的；其二是架设时的不均匀性及平直性的危险增加。
所以，德国在研制Re330型接触悬挂时，仍然把接触线的截面积限制在120mm 2以下。
接触网课程设计36
接触网课程设计36一、课程目标知识目标：1. 学生能理解接触网的基本概念，掌握其组成、分类及功能；2. 学生能掌握接触网的主要参数及其对铁路运行的影响；3. 学生能了解接触网的设计原则和标准，以及在我国的应用情况。
技能目标：1. 学生能运用所学知识，分析接触网的故障原因，并提出解决措施；2. 学生能通过实际操作，学会接触网的基本检查和维护方法；3. 学生能运用相关软件，进行接触网参数的简单计算和优化。
情感态度价值观目标：1. 学生培养对铁路电气化技术的兴趣，激发学习热情；2. 学生树立安全意识，重视接触网运行安全，关注铁路行业的发展；3. 学生培养团队协作精神，提高沟通与交流能力。
课程性质：本课程为铁路电气化专业基础课程，旨在帮助学生掌握接触网的基本知识、技能和情感态度。
学生特点：学生具备一定的物理、电学基础知识，但对接触网的专业知识了解较少，需要通过本课程的学习，提高专业素养。
教学要求：结合学生特点，注重理论与实践相结合，通过案例分析、实际操作等教学方式，提高学生的专业知识和技能。
在教学过程中，关注学生的情感态度，培养其安全意识、团队协作精神和沟通能力。
将课程目标分解为具体的学习成果，以便进行教学设计和评估。
二、教学内容1. 接触网基本概念：介绍接触网的定义、作用、发展历程；2. 接触网组成与分类：分析接触网的各个组成部分，包括接触线、承力索、绝缘子、支柱等，以及不同类型的接触网；3. 接触网参数：讲解接触网的主要参数，如接触线高度、拉出值、弓网关系等，及其对铁路运行的影响；4. 接触网设计原则与标准：阐述接触网设计的基本原则、技术标准和规范要求；5. 接触网故障分析：分析接触网常见故障类型、原因及处理方法；6. 接触网检查与维护：介绍接触网的检查方法、维护周期和注意事项；7. 接触网参数计算与优化：运用相关软件，进行接触网参数的简单计算和优化；8. 接触网案例分析：分析实际接触网故障案例，提出解决措施。
接触网工程与课程设计
接触网工程与课程设计一、课程目标知识目标：1. 让学生了解接触网工程的基本概念、组成结构和运行原理，掌握相关理论知识。
2. 使学生掌握接触网设备的设计方法，了解设计过程中的关键参数和注意事项。
3. 帮助学生了解接触网工程的施工技术，掌握施工过程中的安全防护措施。
技能目标：1. 培养学生运用所学知识分析和解决实际接触网工程问题的能力。
2. 提高学生接触网设备设计技能，能独立完成简单接触网工程的设计任务。
3. 培养学生团队合作精神，提高沟通协调能力，为将来的工作打下基础。
情感态度价值观目标：1. 激发学生对接触网工程的兴趣，培养其探索精神和创新意识。
2. 引导学生关注我国接触网工程领域的发展，增强国家意识和社会责任感。
3. 培养学生严谨的工作态度，使其认识到工程质量和安全问题的重要性。
分析课程性质、学生特点和教学要求，本课程将目标分解为以下具体学习成果：1. 学生能熟练描述接触网工程的基本概念、组成结构和运行原理。
2. 学生能运用所学知识进行接触网设备设计，并掌握设计过程中的关键参数。
3. 学生能掌握接触网工程的施工技术，了解施工安全防护措施。
4. 学生能通过团队合作，完成一个简单的接触网工程设计项目，具备一定的沟通协调能力。
5. 学生对我国接触网工程领域的发展有深入了解，具备一定的国家意识和社会责任感。
6. 学生具备严谨的工作态度，关注工程质量和安全问题。
二、教学内容根据课程目标，本章节教学内容主要包括以下几部分：1. 接触网工程基本概念与组成结构- 接触网的作用与分类- 接触网的主要设备及其功能- 接触网的运行原理2. 接触网设备设计- 接触网设备设计的基本要求- 设计过程中的关键参数计算- 设计时需考虑的因素及注意事项3. 接触网工程施工技术- 接触网工程施工的基本流程- 施工过程中的关键技术- 施工安全防护措施及应急预案4. 接触网工程设计实践- 简单接触网工程设计项目- 团队合作与分工- 设计成果展示与评价教学内容安排和进度如下：第一周：接触网工程基本概念与组成结构第二周：接触网设备设计第三周：接触网工程施工技术第四周：接触网工程设计实践本章节教学内容与教材关联性如下：- 教材第一章：接触网工程概述- 教材第二章：接触网设备设计原理与方法- 教材第三章：接触网工程施工与维护三、教学方法针对本章节内容，采用以下多样化的教学方法，以激发学生的学习兴趣和主动性：1. 讲授法：教师通过生动的语言、形象的比喻和具体的案例，讲解接触网工程的基本概念、组成结构和运行原理，使学生系统掌握理论知识。
j接触网课程设计
接触网工程课程设计专 业： 电气工程及其自动化班 级：姓 名：学 号：指导教师： 徐金阳兰州交通大学自动化与电气工程学院2012年7月13日1.基本题目1.1 题目高速电气化铁路电分相式锚段关节设计。
本课程设计的内容主要是对我国高速电气化铁路采用的电分相形式进行研究，根据《高速电气化铁路接触网》锚段关节设计要求，分析电分相的选用条件和电分相的设置要求。
1.2 题目分析电分相是接触网的关键结构之一。
为使电力系统三相负荷尽可能平衡，电气化铁道的接触网采用分段换相供电，电气化铁道牵引变电所向接触网供电的馈线是不同序的，不同相供电臂在接触网的相交处设置了绝缘结构，称为电分相。
目前主要采用器件式分相绝缘器和关节式分相绝缘器两种。
指导教师评语 平时（30） 报修总2.高速电气化铁路接触网电分相形式2.1 概述目前我国电气化铁路电力机车和动车都采用单相供电，为平衡电力系统各相负荷，牵引供电一般实行三相电源相序轮换供电，即电气化铁道牵引变电所向接触网供电馈线是不同相的，为保证铁路牵引供电网实现相与相之间的电气隔离，不同相供电臂的接触网在接触处设置了绝缘结构，称为电分相。
我国高速铁路电分相均采用两断口锚段关节式电分相形式。
客运专线电气化铁路的牵引动力是电力机车，由于机车本身不是动力源，所需能源由铁路牵引供电系统提供。
为了保证高速电力机车顺利进行电源分相，必须在电力机车换相处加装电分相装置。
2.2 自动过电分相的形式2.2.1 地面开关自动切换形式在接触网分相处嵌入一个中性段，其两端分别由绝缘器与二相接触网绝缘。
绝缘器件不采用由一般绝缘物构成的分相绝缘器，而采用锚段关节结构，保证受电弓滑过时能够连续受流。
两台真空负荷开关QF1、QF2分别跨接在JY1、JY2上，使接触网两相能够通过它们向中性段供电。
在线路边设置四台无绝缘轨道电路CG1～CG4作为机车位置传感器。
无车通过时，两台真空负荷开关均断开，中性段无电。
当机车从 A 相驶来达到CG1处时，真空负荷开关QF1闭合，中性段接触网由A相供电。
接触网课程设计报告
接触网工程课程设计报告专业：电气工程及其自动化班级：电气1004姓名：学号：指导教师：兰州交通大学自动化与电气工程学院2013 年7月15日1 基本题目1.1 题目电气化铁路接触网的绝缘配合的研究。
设计内容：根据所在区域环境条件选择绝缘设备型号，设计避雷设备的安装，确定绝缘配合方案及配合中的参数设计。
1.2 题目分析接触网的绝缘配合，就是根据接触网所在的电气化铁路供电系统中所可能施加于接触网的各种电压，包括正常工作电压、操作过电压和大气过电压，并考虑保护装置的特性和接触网的绝缘特性，来确定接触网对所加电压的必要的耐受强度，以便把作用于接触网上的各种电压所引致的接触网绝缘损坏和影响接触网不间断正常供电的概率，降低到在经济上和铁路运营上所能接受的水平。
良好的绝缘配合，就是要在技术上正确处理各种电压、各种限压措施（如装设避雷器）和接触网绝缘耐受能力三者之间的配合关系，并在经济上协调接触网建设投资费、运营维护费和事故损失费三者之间的关系。
简言之，绝缘配合就是绝缘部件、绝缘间隙及避雷器之间的配合。
2 接触网绝缘配合的分析与研究2.1 接触网的绝缘部件及选择2.1.1 接触网的绝缘部件绝缘子是接触网带电体与支柱设备或其他接地体保持电气绝缘的重要部件。
接触网用的绝缘子多为悬式绝缘子和棒式绝缘子。
绝缘子的性能好坏，对接触网能否正常供电影响很大。
它承受着工作电压和各种过电压，并承担着接触悬挂和支持结构的重量及因气象影响产生的机械荷载，因此要求绝缘子有足够的电气绝缘强度，能承受一定的机械荷载和能经受不利环境和大气的影响。
(1) 绝缘子的种类①悬式绝缘子：悬式绝缘子主要用来悬吊或支撑接触悬挂，悬式绝缘子只能承受拉力。
电气化铁路供电的额定电压是25kV，选用的绝缘子形式一般是由三片组成的绝缘子串。
轻污染区采用三片普通型悬式绝缘子组成，重污染区采用四片均为防污型悬式绝缘子组成的绝缘子串。
悬式绝缘子串有较好的机电性能，在部分绝缘子片损坏时，尚能维持供电。
接触网课程设计
接触网课程设计一、课程目标知识目标：1. 学生能理解接触网的基本概念，掌握其结构、原理和分类。
2. 学生能掌握接触网的主要设备及其功能，了解接触网的运行维护要求。
3. 学生能了解接触网在我国高速铁路及城市轨道交通中的应用和发展。
技能目标：1. 学生能运用所学知识，分析接触网故障原因，并提出解决措施。
2. 学生能通过实际操作，掌握接触网设备的检查、维护和保养方法。
3. 学生能运用专业软件，进行接触网参数的计算和优化。
情感态度价值观目标：1. 培养学生对接触网工程的兴趣，激发他们投身铁路事业的热情。
2. 培养学生的团队合作精神，使他们学会在工程实践中相互协作、共同解决问题。
3. 增强学生的安全意识，让他们明白接触网安全对铁路运输的重要性。
课程性质：本课程为专业实践课程，以理论教学为基础，结合实际操作，培养学生的专业素养和实际操作能力。
学生特点：学生为高中年级学生，具备一定的物理和数学基础，对接触网有一定了解，但对实际操作和维护知识掌握较少。
教学要求：结合学生特点和课程性质，采用理论教学与实践操作相结合的方式，注重培养学生的动手能力和解决实际问题的能力。
通过课程学习，使学生掌握接触网的基本知识，具备一定的工程实践能力。
二、教学内容1. 接触网基础理论：- 接触网的定义、结构、原理及分类。
- 接触网的主要技术参数及标准。
- 接触网在我国铁路及城市轨道交通中的应用案例。
2. 接触网设备及其功能：- 接触线、承力索、悬挂索等主要设备的作用及结构。
- 避雷器、接地装置、绝缘子等辅助设备的功能及原理。
- 接触网设备的运行维护要求及故障处理方法。
3. 接触网运行与维护：- 接触网运行的基本要求及安全措施。
- 接触网设备的检查、维护和保养方法。
- 接触网故障诊断与处理流程。
4. 接触网参数计算与优化：- 接触网参数的基本概念及计算方法。
- 接触网优化设计的原则及方法。
- 应用专业软件进行接触网参数计算与优化实例。
5. 实践教学环节：- 接触网设备认识实习。
9接触网课程设计
9接触网课程设计一、课程目标知识目标：1. 学生能理解接触网的基本概念、组成和功能，掌握接触网的基本结构及其工作原理。
2. 学生能掌握接触网的主要参数和性能指标，了解接触网在设计、施工和维护过程中的注意事项。
3. 学生能了解接触网在我国高速铁路和城市轨道交通中的应用及发展趋势。
技能目标：1. 学生能运用所学知识分析接触网在实际运行中出现的问题，并提出合理的解决方案。
2. 学生能通过小组合作，完成接触网模型的搭建和测试，提高实践操作能力。
3. 学生能运用现代化工具，如CAD软件等，进行接触网设计和绘图，提高接触网工程实践能力。
情感态度价值观目标：1. 学生通过学习接触网课程，培养对铁路交通事业的热爱和责任感，增强职业素养。
2. 学生在小组合作中，学会沟通、协作和团队精神，培养解决问题的能力和自信心。
3. 学生通过接触网的学习，认识到科技进步对铁路交通的重要性，激发创新意识和科技强国意识。
课程性质：本课程为专业实践课程，旨在培养学生掌握接触网基本知识、工程实践能力和创新意识。
学生特点：学生为高职或中职院校轨道交通相关专业学生，具备一定的电气基础和铁路知识，学习积极性较高，实践操作能力强。
教学要求：注重理论与实践相结合，以项目为导向，强化实践操作和团队合作，提高学生的专业素养和综合能力。
通过课程目标的分解，确保学生能够达到预期的学习成果，为后续教学设计和评估提供依据。
二、教学内容1. 接触网基本概念与组成- 接触网定义、分类及其功能- 接触网的主要组成部分及其作用2. 接触网工作原理与结构- 接触网的工作原理及供电方式- 接触网的悬挂类型及其特点- 接触网主要设备结构及功能3. 接触网参数与性能指标- 接触网电压、电流等主要参数- 接触网的技术性能指标及其影响因素- 接触网设计、施工和维护中的注意事项4. 接触网在轨道交通中的应用- 接触网在我国高速铁路的应用案例- 接触网在城市轨道交通中的应用及发展趋势5. 接触网模型搭建与测试- 接触网模型的搭建方法与步骤- 接触网模型的测试方法及性能分析6. 接触网设计与绘图- 接触网设计的基本原则和方法- 接触网绘图技巧及现代化工具运用教学内容安排与进度：第1周：接触网基本概念与组成第2周：接触网工作原理与结构第3周：接触网参数与性能指标第4周：接触网在轨道交通中的应用第5周：接触网模型搭建与测试第6周：接触网设计与绘图教材章节关联：《轨道交通接触网》第1章、第2章、第3章、第4章、第5章、第6章。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接触网工程课程设计
专业：电气工程及其自动化
班级：电气092班
姓名：龚岩
学号：200909114
指导教师：任丽苗
兰州交通大学自动化与电气工程学院
2012 年7月13日
1基本题目
1.1题目
城市轨道交通授流分析。
2授流方式
2.1受电弓受流
2.1.1架空式柔性接触网
柔性架空接触网由带张力的柔性金属导线组成，在运行过程中，受电弓与接触线保持可靠的弓网压力，并进行取流。
柔性悬挂已在我国电气化铁路应用了上万公里，是十分成熟可靠的。
在上海地铁、广州地铁、深圳地铁、大连快轨、长春轻轨等线路中也已成功应用。
2.1.2架空式刚性接触网
刚性架空接触网是将传统的接触线夹装在汇流排中，用汇流排取代了承力索，并靠它自身的刚性保持接触线的固定位置，使接触线不因重力而产生较大弛度。
刚性架空接触网节省隧道净空，可靠性高，耐磨性好，接触网零件简单，维修成本大大降低。
从20世纪90年代起得到较快发展，我国广州、南京等地的城市轨道交通采用刚性架空接触网形式。
刚性架空接触网一般适用于地下段，而不应用于地面及高架桥。
刚性架空接触网汇流排本身可承受较大的电流，所以目前采用的均为单根接触线的汇流排。
双接触线的汇流排已有设计，但没有实际应用。
我国目前在建的采用直流1500V 供电制式的接触网线路，隧道内采用刚性架空接触网的线路有广州、南京、上海、西安等城市轨道交通。
2.2第三轨受流
第三轨（又称接触轨）系统是沿线路敷设专为电动车辆授给电能的系统。
其根据授流方式不同分为上部授流、下部授流和侧部授流三种方式。
在国内北京、天津采用上部授流接触轨形式，武汉采用下部授流接触轨形式。
侧部授流形式在国内应用很少，在国外加拿大多伦多士嘉堡捷运线、马来西亚吉隆坡的PUTRA LRT线中有所使用。
2.2.1上部授流
上部授流方式为接触轨正方，如图2.1所示，车辆受流器通过与接触轨的上顶面接触获取电能。
北京地铁1号、2号、4号、5号、10号、13号线和八通线采用上部授流方式。
北京地铁1号、2号线采用绝缘子支撑、金属支架木防护罩结构形式安装固定。
北京地铁13号线和八通线均采用绝缘子支撑、接触轨上装玻璃钢绝缘支架及防护罩结构形式安装固定。
北京地铁5号、10号线地下下路采用绝缘支座支撑、接触轨上装玻璃钢绝缘支架及防护罩结构形式安装固定，地面线路采用绝缘子支撑、接触轨上装玻璃钢绝缘支架及防护罩结构形式安装固定。
防护罩可以采用直接固定的方式，也可以采用固定在接触轨上的方式。
上部授流方式的优点是结构简单，设备费、维护和更新费用较低，缺点是因结构的局限性，带电接触轨的安全防护性能较差。
接触面上积累尘屑，加速接触轨和受流器的磨损，潮湿环境会增加短路故障发生概率。
接触轨的安装高度（垂直方向）不易调节，需要设计多种高度的零部件以满足实际需要。
图2.1 上接触式
2.2.2下部授流
下部授流方式为接触轨倒放，如图2.2所示，车辆受流器通过与接触轨的下底面接触获取电能。
武汉轨道交通1号线采用了下部授流方式，接触轨由支架支撑、固定，防护罩由固定在接触轨上的防护罩支撑块支撑、固定。
下部授流方式的优点是接触轨的安装高度及水平方向均可作适度调整，不需要设计多种高度的零部件就可以满足实际需要。
下部授流接触轨系统的防护罩对带电接触轨的防护性能更好，带电接触轨不容易被无意识地碰触到，利于人身安全防护。
下部接触方
式遮挡雨雪、避免尘屑的条件也优于上部接触方式，能较好确保牵引网系统的安全可靠运行，缺点是相对于上部授流接触方式而言，结构较复杂，设备费、维护和更新费用较高。
图2.2 下接触式
2.2.3侧部授流
侧部授流方式为接触轨侧放，如图2.3所示，受流器接触面与道床面垂直。
侧部授流方式的特点是适用于“牵引轨+回流轨”（即“三轨+四轨”）的布置形式。
图2.3 下接触式
3总结
接触网是电力牵引系统的重要组成部分，架设在轨道上方（或边上），是一种特殊
的输电线。
机车通过受电弓（或积电靴）从接触网中得到电能。
所以，接触网受流质量的好坏，对机车运行起着重要的作用。
参考文献
[1] 于松伟,杨兴山,韩连祥等.城市轨道交通供电系统设计原理与应用[M].成都:西南交通大学出版
社,2008.
[2] 宋奇吼,李学武.城市轨道交通供电[M].北京:中国铁道出版社,2011.
[3] 上海申通地铁集团有限公司轨道交通培训中心.城市轨道交通接触网技术[M].北京:中国铁道出版
社,2011.。
