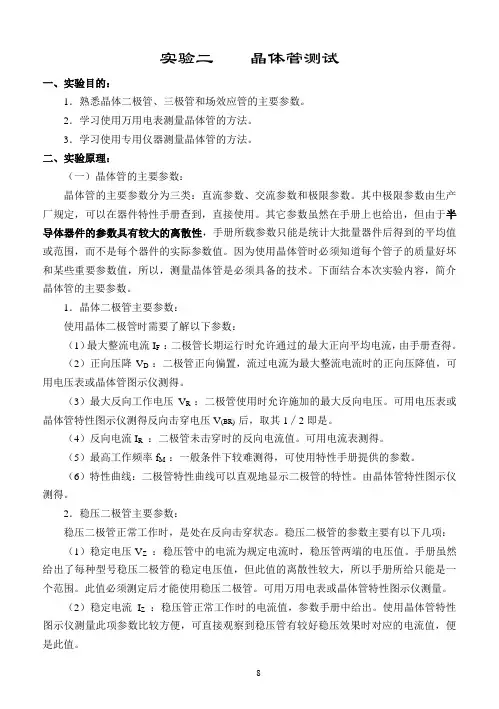

实验二晶体管测试一、实验目的：1．熟悉晶体二极管、三极管和场效应管的主要参数。
2．学习使用万用电表测量晶体管的方法。
3．学习使用专用仪器测量晶体管的方法。
二、实验原理：（一）晶体管的主要参数：晶体管的主要参数分为三类：直流参数、交流参数和极限参数。
其中极限参数由生产厂规定，可以在器件特性手册查到，直接使用。
其它参数虽然在手册上也给出，但由于半导体器件的参数具有较大的离散性，手册所载参数只能是统计大批量器件后得到的平均值或范围，而不是每个器件的实际参数值。
因为使用晶体管时必须知道每个管子的质量好坏和某些重要参数值，所以，测量晶体管是必须具备的技术。
下面结合本次实验内容，简介晶体管的主要参数。
1．晶体二极管主要参数：使用晶体二极管时需要了解以下参数：（1）最大整流电流I F ：二极管长期运行时允许通过的最大正向平均电流，由手册查得。
（2）正向压降V D ：二极管正向偏置，流过电流为最大整流电流时的正向压降值，可用电压表或晶体管图示仪测得。
（3）最大反向工作电压V R ：二极管使用时允许施加的最大反向电压。
可用电压表或晶体管特性图示仪测得反向击穿电压V(BR) 后，取其1∕2即是。
（4）反向电流I R：二极管未击穿时的反向电流值。
可用电流表测得。
（5）最高工作频率f M ：一般条件下较难测得，可使用特性手册提供的参数。
（6）特性曲线：二极管特性曲线可以直观地显示二极管的特性。
由晶体管特性图示仪测得。
2．稳压二极管主要参数：稳压二极管正常工作时，是处在反向击穿状态。
稳压二极管的参数主要有以下几项：（1）稳定电压V Z：稳压管中的电流为规定电流时，稳压管两端的电压值。
手册虽然给出了每种型号稳压二极管的稳定电压值，但此值的离散性较大，所以手册所给只能是一个范围。
此值必须测定后才能使用稳压二极管。
可用万用电表或晶体管特性图示仪测量。
（2）稳定电流I Z：稳压管正常工作时的电流值，参数手册中给出。
使用晶体管特性图示仪测量此项参数比较方便，可直接观察到稳压管有较好稳压效果时对应的电流值，便是此值。
