磁电式传感器解析,磁电式传感器的原理结构及其应用磁电式传感器是利用电磁感应原理,将输入运动速度变换成感应电势输出的传感器。
它能把被测对象的机械能转换成易于测量的电信号,是一种无源传感器。
磁电式传感器有时也称作电动式或感应式传感器,它只适合进行动态测量。
由于它有较大的输出功率,故配用电路较简单;零位及性能稳定。
磁电式传感器的原理结构磁电式传感器有时也称作电动式或感应式传感器,它只适合进行动态测量。
由于它有较大的输出功率,故配用电路较简单;零位及性能稳定;利用其逆转换效应可构成力(矩)发生器和电磁激振器等。
根据电磁感应定律,当W匝线圈在均恒磁场内运动时,设穿过线圈的磁通为,则线圈内的感应电势e与磁通变化率d/dt 有如下关系:根据这一原理,可以设计成变磁通式和恒磁通式两种结构型式,构成测量线速度或角速度的磁电式传感器。
下图所示为分别用于旋转角速度及振动速度测量的变磁通式结构。
变磁通式结构(a)旋转型(变磁));(b)平移型(变气隙)其中永久磁铁1(俗称磁钢)与线圈4均固定,动铁心3(衔铁)的运动使气隙5和磁路磁阻变化,引起磁通变化而在线圈中产生感应电势,因此又称变磁阻式结构。
变磁式结构在恒磁通式结构中,工作气隙中的磁通恒定,感应电势是由于永久磁铁与线圈之间有相对运动线圈切割磁力线而产生。
这类结构有两种,如下图所示。
图中的磁路系统由圆柱形永久磁铁和极掌、圆筒形磁轭及空气隙组成。
气隙中的磁场均匀分布,测量线圈绕在筒形骨架上,经膜片弹簧悬挂于气隙磁场中。
当线圈与磁铁间有相对运动时,线圈中产生的感应电势e为式中B气隙磁通密度(T);l气隙磁场中有效匝数为W的线圈总长度(m)为l=laW(la为每匝线圈的平均长度)v线圈与磁铁沿轴线方向的相对运动速度(ms-1)。
当传感器的结构确定后,式(5-2)中B、la、W都为常数,感应电势e仅与相对速度v有关。
传感器的灵敏度为为提高灵敏度,应选用具有磁能积较大的永久磁铁和尽量小的气隙长度,以提高气隙磁通密度B;增加la和W也能提高灵敏度,但它们受到体积和重量、内电阻及工作频率等因素的限制。
磁电式振动速度传感器安全操作及保养规程

磁电式振动速度传感器安全操作及保养规程1. 磁电式振动速度传感器简介磁电式振动速度传感器是一种测量机械设备振动的传感器,主要应用于汽车、航空、电力、钢铁、医疗等行业。
它通过测量设备振动参数,提供设备正常运行情况下的振动值,从而帮助工程师快速诊断和解决设备故障,以及优化设备维护和保养计划。
2. 安全操作2.1 接线在安装磁电式振动速度传感器时,首先要确保传感器的电源和信号线正确接线。
接线过程中,必须遵循以下规则:1.确保接线前传感器的电源和运行状态是正常的。
2.避免在传感器电源未关闭的情况下进行接线操作。
3.用电缆夹或其它可靠的固定装置进行电缆的固定,使其不受外界振动干扰。
4.避免高压电缆和低压电缆的接线混淆。
5.将电缆端子与线夹相结合,将金属绝缘管端子与线夹相结合,确保安装的牢固和绝缘良好。
6.确保设备电源接地。
2.2 使用在使用磁电式振动速度传感器时,应该注意以下事项:1.在运行传感器之前,应先检查设备的运行情况,确保设备正常运转。
2.各接口处、各连接处立即有异常,要及时取消连接并排查。
3.传感器不能过度轻率地撞击,不能受到过多冲击和重动力。
4.避免在过于恶劣的环境下使用,例如高温、高压、高湿、强电磁等环境下使用。
5.传感器的使用频率不应过高、运行时间不应过长。
2.3 维护为了保证磁电式振动速度传感器的正常运行,需要进行基本的维护:1.定期检查电缆端口的密封性,保证连接处良好密封。
2.定期清洁传感器外表面,保持传感器外观清洁,不受外界影响。
3.定期检查传感器固定装置的稳定性,确保传感器的固定效果良好。
4.定期检查传感器的线缆和电器部件是否有松动、破损等现象。
5.在设备停机和保养期间,切断传感器的电源供应和信号,避免电源持续供电及后果严重的故障情况。
3. 保养规程磁电式振动速度传感器在使用过程中也需要定期保养,以延长其使用寿命,保证其效果。
保养规程包括以下几个方面:3.1 清洗定期给传感器进行清洗,提高传感器的精准度和响应速度。
磁电式传感器测速

工作原理
磁电式传感器基于法拉第电磁 感应定律,通过测量转速引起
的感应电压来计算速度。
优点
具有高灵敏度、低成本、易集 成等优点。
缺点
受环境影响较大,如温度、湿 度等。
数据采集器
设备功能
数据采集器负责接收磁电 式传感器的输出信号,并 将其转化为数字信号进行 处理。
数据传输方式
数据采集器可采用有线或 无线方式传输数据至速度 计算软件。
在磁电式传感器中,导电线圈作为感应器,当被测物体通过 时,会在线圈中产生感应电动势。感应电动势的大小与线圈 的有效长度、被测物体的运动速度和磁场的磁感应强度成正 比。
磁电式传感器测速的工作原理
当被测物体(如齿轮、转轮等)通过磁电式传感器的磁场时,会在传感器中产生 感应电动势。感应电动势的大小与被测物体的运动速度和磁场的磁感应强度成正 比。
航空航天
在航空器和航天器的导航 系统中,测量飞行器的速 度,确保飞行安全。
传感器测速的优势与局限性
优势
响应速度快:磁电式传感器测速的响应速度一般在微秒级别,能够实时监测物体速 度。
测量精度高:采用先进的信号处理技术,可实现高精度的速度测量。
传感器测速的优势与局限性
• 抗干扰能力强:对环境中的电磁干扰不敏感,能 够在复杂环境中稳定工作。
适应性强
磁电式传感器测速的原理使其具有较强的适应性,可以适 应不同的工作环境和测量对象,因此在工业自动化、汽车 、航空航天等领域得到广泛应用。
未来发展趋势与展望
01
技术创新
随着科技的不断进步,磁电式传感器测速的技术也在不断革新。未来,
磁电式传感器测速将会在材料、工艺、结构等方面实现更多的技术创新
,提高测量精度和可靠性。

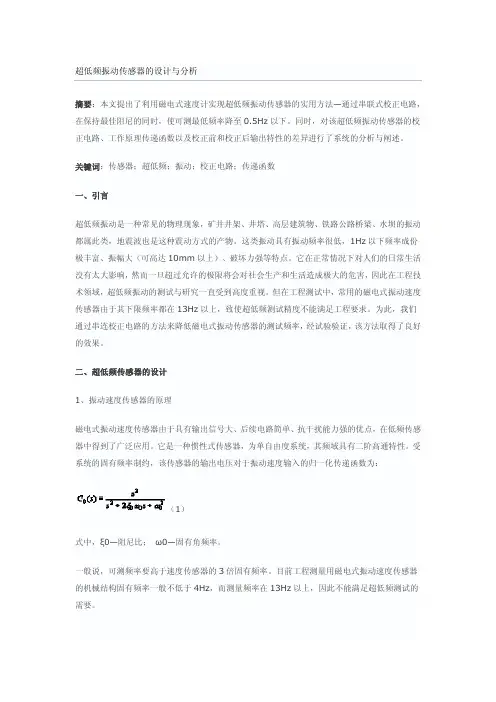

磁电式速度计实现超低频振动传感器的实用方法
