980MPa冷轧汽车板的开发
980MPa级先进高强钢的发展

980MPa级先进高强钢的发展

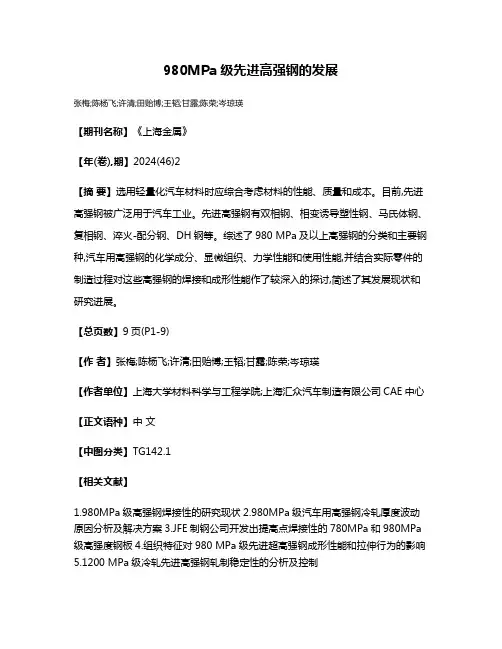

张梅;陈杨飞;许清;田贻博;王韬;甘露;陈荣;岑琼瑛
【期刊名称】《上海金属》
【年(卷),期】2024(46)2
【摘要】选用轻量化汽车材料时应综合考虑材料的性能、质量和成本。
目前,先进高强钢被广泛用于汽车工业。
先进高强钢有双相钢、相变诱导塑性钢、马氏体钢、复相钢、淬火-配分钢、DH钢等。
综述了980 MPa及以上高强钢的分类和主要钢种,汽车用高强钢的化学成分、显微组织、力学性能和使用性能,并结合实际零件的制造过程对这些高强钢的焊接和成形性能作了较深入的探讨,简述了其发展现状和研究进展。
【总页数】9页(P1-9)
【作者】张梅;陈杨飞;许清;田贻博;王韬;甘露;陈荣;岑琼瑛
【作者单位】上海大学材料科学与工程学院;上海汇众汽车制造有限公司CAE中心【正文语种】中文
【中图分类】TG142.1
【相关文献】
1.980MPa级高强钢焊接性的研究现状
2.980MPa级汽车用高强钢冷轧厚度波动原因分析及解决方案
3.JFE制钢公司开发出提高点焊接性的780MPa和980MPa 级高强度钢板
4.组织特征对980 MPa级先进超高强钢成形性能和拉伸行为的影响
5.1200 MPa级冷轧先进高强钢轧制稳定性的分析及控制
因版权原因,仅展示原文概要,查看原文内容请购买。
780MPa及980MPa级合金化热镀锌钢板的特性

780MPa及980MPa级合金化热镀锌钢板的特性近年来,随着环保意识的提高和减轻车身重量,降低燃耗,保护驾乘人员安全性要求的提高,汽车用钢板开始大量使用高强度钢板。
其中对耐蚀性高的车身支柱下部和结构件等也开始合金化热镀锌(下称GA)高强度钢板。
但是,随着这些高强度钢板用途的不断扩大,对材料特性的要求也越来越高了。
例如,对一些成形性难的部件,要求进一步提高母材的成形性,为此,神户制钢公司开发了具有代表性低YP型钢种----780MPa及980MPa级合金化热镀锌钢板。
与同等冷轧钢板相比,780MPa及980MPa级合金化热镀锌钢板的延伸率与采用连续退火生产线生产的冷轧钢板相同,具有良好的强度和塑性。
它是通过对钢的成分设计和控制退火时的冷却速度来优化铁素体的百分率,提高均匀变性能力。
另一方面,在局部变形方面,780MPa及980MPa级合金化热镀锌钢板的延伸凸缘性,即扩孔率与冷轧钢板的相同,U形弯曲试验时的临界弯曲半径也在厚板的2倍以下。
这是因为通过优化退火温度,可以使母材组织均匀,减轻局部应力集中的问题。
780MPa及980MPa级合金化热镀锌钢板的抗拉强度虽然很高,但深冲性比同等冷轧钢板的好。
另外,如果减小拉模圆角,可以提高零部件的尺寸精度,有利于提高高强度钢材的成形性。
780MPa及980MPa级合金化热镀锌钢板的点焊接性比GA590Y钢好。
这是因为780M Pa及980MPa级合金化热镀锌钢板通过Cr、Mo的混合添加,减少了对焊接性有害的C。
在抗冲击性方面,根据780MPa及980MPa级合金化热镀锌钢板和GA440W的抗压试验时的荷重—位移曲线求出的最大荷重和吸收能可知,780MPa及980MPa级合金化热镀锌钢板在冲撞时的变形吸收能比低强度的440W的好,表明780MPa及980MPa级合金化热镀锌钢板完全可作抗冲击部件的制作材。
(青山)。
干货汽车轻量化用高强度钢板应用技术研发

干货汽车轻量化用高强度钢板应用技术研发来源:钢铁共性技术为了提高汽车的燃料效率,满足减排CO2及保护环境的需要,要求汽车车体轻量化。
另一方面,为应对逐年严格的抗冲撞要求以及车载部件的增多,车体重量有不断增加的趋势。
扩大高强度钢板在车体结构上的应用,使车体轻量化是解决车体重量增加问题的必要方法。
近年来,抗拉强度达980、1180MPa级的高强度钢板用于车体结构部件的事例不断增加。
随着抗拉强度的升高,钢板的冲压成形性和焊接性下降。
为了解决这些问题,日本JFE钢铁公司对高强度钢板的冲压成形技术、提高高强度钢板车体刚性和抗冲撞性技术以及焊接技术进行了深入研发。
为了进一步扩大高强度钢板的应用,JFE公司构建了从最佳材料选择到高强度钢板应用技术的解决方案体制。
1高强度钢板的成形技术高强度钢板成形时存在的主要问题是,成形产生裂纹和皱折以及成形品发生回弹,使成形品尺寸精度下降。
此外,随着钢板的高强度化,钢板剪切刀具损坏和冲压卡模问题也日益突显。
为解决这些问题,JFE公司开发出利用CAE和试验方法的预测技术以及相应的解决对策。
1.1关于冲压裂纹的技术1.1.1冲压裂纹预测技术随着强度的升高,高强度钢板的延性和拉伸凸缘性下降。
目前,普遍使用成形极限曲线(FLD)对钢板冲压成形时产生的胀出裂纹和拉延裂纹进行评价。
但是由于扩孔加工和翻边加工时,在钢板端部产生拉伸凸缘裂纹和弯曲加工时钢板外表面产生弯曲裂纹到断裂的机制与上述冲压成形裂纹不同,所以不能用FLD进行评价。
为此,JFE公司开发出拉伸凸缘裂纹的预测方法。
该方法对包括钢板扩孔性、钢板端部应变梯度、剪切加工条件等因素在内的变形极限进行定义,用成形模拟法对拉伸凸缘裂纹进行预测(如图1)。
弯曲加工时钢板外表面产生的弯曲裂纹是无缩颈发生的、从拉伸弯曲的外表面产生的裂纹。
JFE开发出弯曲裂纹的预测方法。
该方法将拉伸弯曲外表面的成形极限作为V型弯曲试验得到的极限表面应变,可对弯曲裂纹进行高精度预测。
980MPa高强钢焊接接头组织及性能研究的开题报告

980MPa高强钢焊接接头组织及性能研究的开题报告一、研究背景及意义随着汽车工业的发展,越来越多的汽车零部件开始采用高强度钢材来替代传统钢材,以提高汽车整车的安全性能和轻量化程度。
其中,980MPa高强钢是一种应用广泛的高强度钢材,具有优异的力学性能和耐腐蚀性能,是汽车制造中不可缺少的材料之一。
但是,由于其高强度和低塑性,使得其焊接性能存在着一定的困难,焊接接头的强度和韧性往往难以达到预期的要求,从而影响汽车的安全性能和使用寿命。
因此,对980MPa高强钢焊接接头的组织和性能进行深入研究,对于提高汽车制造技术的水平,优化汽车零部件的设计,提高汽车的性能和安全性具有重要的意义。
二、研究内容和方案1. 研究对象本研究选择980MPa高强钢作为研究对象,研究其焊接接头的组织和性能。
2. 研究内容(1) 焊接工艺优化根据980MPa高强钢材的力学性能和特点,对其焊接工艺进行优化。
探究不同焊接工艺对接头组织和性能的影响,比较不同工艺的优缺点,为后续研究奠定基础。
(2) 焊接接头组织分析采用金相显微镜和扫描电镜等分析方法,对焊接接头组织进行分析,探究焊接接头中的组织成分、组织形貌、晶粒尺寸和晶界情况等,并与母材进行对比分析,为后续性能测试和机理研究提供基础数据。
(3) 焊接接头性能测试包括焊接接头的拉伸强度、冲击韧性、疲劳性能和腐蚀性能等测试,从多个角度分析焊接接头的力学性能和耐久性能,并比较不同工艺的差异,探究影响焊接接头性能的因素和机理。
3. 研究方案(1) 根据980MPa高强钢的特点,选择适合的焊接工艺进行实验,并进行相应的工艺参数优化。
(2) 采用金相显微镜和扫描电镜等仪器,对焊接接头进行观察和分析,获取焊接接头的组织结构和特征信息。
(3) 分别进行焊接接头的拉伸强度、冲击韧性、疲劳性能和腐蚀性能等测试,并对结果进行分析和比较。
(4) 根据实验结果,探讨影响焊接接头性能的因素和机理,为优化焊接接头工艺和材料提供理论支持和技术指导。
980MPa级冷轧双相钢组织性能研究

S udy o i r sr c u e a e ha c lPr pe te f t n M c o t u t r nd M c nia o r i s o 9 0 M Pa Co d l d Dua 8 l Ro l e lPha e S e l s te
随着对 汽 车减 重 、 能 、 节 高安 全性 的更 高要 求 拉 强 度高 、 工硬 化 能力 强 、 加 总伸 长 率和 均匀 伸 长 易 良好 的塑性 和 韧性 匹配 等诸多 及 政府 相关 法 规 的加 严 ,使 先进 高 强钢 在 汽 车上 率 大 、 冲压 成形 、 的应 用 逐年 增加 。 冷轧 双相 钢具 有屈 服强 度低 、 抗 优 点 . 是理 想 的汽 车轻 量化 材 料 , 已成 为新 一 代汽 车用 高强钢 的典 型代 表 _ ] 目前 , 1。 _ 3 冷轧 双相 钢强度
以 5 1  ̄/ ~ 0 Cs的升 温速率将试 样加热 到 7 0 8 0℃ 6~0
0 s Cs的冷却 速 率缓 慢 冷却 到 9 0MP 级 冷 轧 双相 钢 采 用 C S— — b合 并 保 温 1 0 ,以 6  ̄/ 8 a — iMn N 6 0 6 0o 后 . 以 2 ~ 5℃, 5 ~ 9 C 再 53 s的冷 却速 率快 冷到 金 体 系 . 化学 成 分 如表 1所示 。用 2 0k 其 0 g真 空
鞍 钢 技 术
21 0 2年 第 3 期
ANGANG TECH NOLoGY 总 第 3 5 期 7
9 0MP 8 a级冷 轧双 相 钢 组织 性 能研 究
王 科强 ,刘仁 东 , 王旭 , 韩启航 , 林利 , 鑫 , 建伦 徐 孙 ( . 钢 股份 有 限公 司技 术 中心 , 宁 鞍 山 1 4 0 ; 1 鞍 辽 10 9 2北 京科技 大学材料 科 学与 工程 学 院 , 京 10 8 . 北 0 0 3)
汽车用超高强度钢板的开发现状

汽车⽤超⾼强度钢板的开发现状汽车⽤超⾼强度钢板的开发现状1 概述随着⼈们对防⽌地球变暖意识的不断提⾼,正在加快推进汽车节能⼯作。
例如,⽇本制定到2015年(⽬标值16.8km/L)汽车的燃耗⽐2004年减少20%以上。
为减少燃耗,有效的办法之⼀是减轻车⾝重量。
另⼀⽅⾯,由于对汽车碰撞安全性的规定越来越严格,因此不得不对汽车车⾝⾻架增加加固部件,由此导致了车⾝重量的增加。
为解决车⾝轻量化和提⾼汽车碰撞安全性的⽭盾,最有效的⽅法之⼀是提⾼钢板的强度(使⽤⾼强度钢板)。
基于这个原因,开发了⾼强度钢板。
近年来,已开发了抗拉强度在980MPa以上的冷挤压⽤超⾼强度钢板和热态成形后可以获得1470MPa的热冲压材料。
这些材料已应⽤于车⾝⾻架部件的制作。
随着今后对汽车碰撞安全性规定的进⼀步提⾼,为进⼀步减轻车⾝重量、降低燃耗,预计将有更多的⾼强度钢板应⽤于车⾝⾻架部件的制作。
本⽂就冷挤压⽤980MPa以上钢板和热冲压材的开发现状进⾏概述,并在介绍其特性的同时,还就其今后的发展趋势进⾏介绍。
2 冷挤压⽤超⾼强度钢板2.1 钢板成分及显微组织控制的思路如果提⾼钢板的硬度,钢板的成形加⼯性和焊接性就会变差。
为解决这⼀问题,有效的办法是不能单纯地提⾼钢板强度,⽽应该通过控制显微组织来确保钢板的成形加⼯性。
在考虑超⾼强度钢板加⼯的情况下,如果提⾼有助于凸肚成形的总延伸率,有助于拉伸凸缘和弯曲成形的扩孔性等局部延伸率的控制特性会变差,说明总延伸率和局部延伸率具有相反的特性(图1)。
因此,为提⾼钢板的不同特性,就必须控制不同的钢板显微组织。
图1 总延伸率和扩孔性的关系在重视钢板总延伸率的情况下,使钢的组织复合化是有效的控制⽅法。
即,要有效地使作为硬质淬⽕组织的马⽒体等在软质且延性好的铁素体组织中分散。
为此,必须添加铁素体的⽣成元素,优化连续退⽕设备的退⽕温度曲线。
在重视钢板扩孔性的情况下,在显微组织为单相、不均匀的钢板中会产⽣局部应变集中,容易发⽣缩孔和显微裂纹,使扩孔性和弯曲性变差。
【CN109930079A】一种980MPa级低成本冷轧淬火配分钢及其制备方法【专利】

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910245879.9(22)申请日 2019.03.29(71)申请人 本钢板材股份有限公司地址 117000 辽宁省本溪市平山区人民路16号(72)发明人 李春诚 刘宏亮 王亚东 陈宇 胡洋 (74)专利代理机构 沈阳维特专利商标事务所(普通合伙) 21229代理人 霍光旭(51)Int.Cl.C22C 38/06(2006.01)C22C 38/04(2006.01)C22C 38/02(2006.01)C22C 33/04(2006.01)C21D 8/02(2006.01)C21D 1/26(2006.01)(54)发明名称一种980MPa级低成本冷轧淬火配分钢及其制备方法(57)摘要本发明提供一种980MPa级低成本冷轧淬火配分钢及其制备方法,以质量分数计,所述淬火配分钢的化学成分为,C:0.10~0.30%;Si:1.00~2.20%;Mn:1.50~2.80%;P:≤0.05%;S:≤0.01%;Al:≤0.10%;余量为Fe及不可避免的夹杂物。
所述淬火配分钢的制备工艺流程为:铁水预处理→转炉冶炼→炉外精炼→连铸→加热→控轧控冷→卷取→酸洗→冷轧→连续退火→平整→机能检验→包装出厂;本发明通过热轧控轧控冷获得较细的原始晶粒组织,采用连退工艺和炉内气氛控制,保证产品表面质量,该制备方法生产控制相对简单,工艺参数易于实现,产品表面质量及力学性能好,符合产品相关要求。
权利要求书1页 说明书4页 附图1页CN 109930079 A 2019.06.25C N 109930079A1.一种980MPa级低成本冷轧淬火配分钢,其特征在于,以质量分数计,其化学成分为,C:0.10~0.30%;Si:1.00~2.20%;Mn:1.50~2.80%;P:≤0.05%;S:≤0.01%;Al:≤0.10%;余量为Fe及不可避免的夹杂物。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
980MPa冷轧汽车板的开发
【摘要】为做到即能使汽车轻量化又可提高撞击时车本身的安全性能,就需要使制造汽车零部件用钢板的高强度化,而且使用高强度钢板制造汽车零部件的部位正呈扩大化趋势。
最近,使用980MPa级别超高强度钢板的实例也越来越多。
众所周知,钢板的强度越高其易加工性能越低,因此,有必要根据汽车不同部位部件的使用要求分别赋予其特性。
为便于管理,对980MPa级别超高强度钢板按重视整体延伸率型、重视局部延伸率型以及兼顾两者平衡的均衡型进行了菜单化处理。
本文将对每种类型钢板的特征及其所适用的部件实例做一下介绍。
【关键词】超高强度钢板;屈服强度;延伸率;轻量化;撞击安全性能
1.前言
为防止地球温暖化,日本政府制定了燃烧汽油车辆的耗油量指标(即每公升燃料行驶的公里数)。
针对1995年度每公升汽油行驶的公里数为12.6km/l的实际业绩,政府计划到2010年度将该指标在原有基础上提高20%,即使每公升汽油行驶的公里数达到15.3km/l的目标。
随着将汽车撞击安全性能规定的法制化及其标准的提高,要求构成汽车的零部件强度也要与之相适应地加以提高。
汽车轻量化和提高发生撞击时的安全性能两者是相互矛盾的,要解决这一矛盾就必须提高所使用钢板的强度。
过去,虽然汽车采用高强度钢板的部位也很多,但车体骨架部件主体部位的抗拉强度只有440~590MPa,像保险杠及车门横梁这些需要高强度钢板的部件,才使用的是980~1180MPa等级的超高强度钢板。
最近,为实现更加轻量化的目标,超高强度钢板的使用范围正在向扩大化方向发展,其中一种新的用途就是将汽车座椅骨架部件使用980MPa级别的超高强度钢板。
众所周知,由于超高强度钢板不具有成形性能,所以,汽车上的哪个零部件也不是随便拿过钢板即能立刻投入使用的。
于是,新日本制钢公司根据汽车部件的特性,开发出了具有良好的整体延伸性能型、可提高弯曲加工性能的局部延伸型以及兼具这些特性的均衡型钢板。
本文将要介绍的是具有这些特长的980MPa 冷轧钢板及其在座椅骨架部件上的应用实例。
2.使用超高强度钢板的汽车零部件所需特性
超高强度钢板主要用在汽车保险杆加强板、车门耐撞击梁和座椅等部件上。
一般来讲,钢板的强度越高,整体延伸及局部延伸的加工性能越差。
使用钢板的用户(汽车制造厂商),为减轻零部件的重量,有将零部件的制造形状复杂化的倾向,因此,这就需要进一步提高钢板的加工性能。
图2示出了最近将980MPa级别超高强度钢板的使用范围扩大到汽车座椅部件上的应用实例。
以此为例将钢板所需的必要特性整理如下。
为防止座椅靠背成形后变形,首先要求钢板具有较高的变形传导性能,这种情况下,采用具有低屈服强度、强韧性、高n值特性的超高强度钢板对抗变形十分有效。
此外,因还需
要延伸凸缘加工成形,故还需要确保钢板的局部延伸性能与其它性能之间的平衡。
另外,铆接时也要求具有良好的局部延伸性能。
而以弯曲加工为主的汽车座椅轨道部件,则需要具有极好的局部弯曲性能。
用于制作座椅下臂的超高强度钢板,因需要进行凸肚成形和滚边成形(是先在钢板上开个孔,再将孔内边翻出拉伸成筒状的一种加工工艺——译者注。
)两道加工工艺,故在特性上,要求钢板需兼顾整体延伸和局部延伸的特性平衡这点非常重要。
需要进行扩孔加工时,就需要钢板具有良好的局部延伸性能。
因此说,超高强度钢板不是只单纯要求强度好即可,还需要根据其所使用的部位,使钢板具有最合适的特性.
3.适应特性要求的超高强度钢板的菜单化处理
新日本制铁公司根据如上所述汽车零部件所要求的特性,将改进的980MPa 级超高强度钢板的特性进行了菜单化处理,即将所生产的超高强度钢板按汽车零部件所需特性分为重视延伸率型、重视扩孔型(相当于高弯曲性能型),及兼具不同特性的均衡型3种类型,如表1所示。
超高强度钢板与软钢板不同,如果钢板整体延伸率提高了,支持扩孔(延伸凸缘)及弯曲加工等的局部延伸性能就会降低,全延伸率和局部延伸性能是两个相互矛盾的特性。
因此,要提高每种特性就必须采取完全不同的对策。
对于重视延伸率型的超高强度钢板,为保证其整体延伸率,则需以延性能极佳的铁素体组织为主,并使之形成硬质第二相的双相(DP)组织是非常必要的。
为此,就需要添加促使铁素体生成的元素以及用连续退火设备(C.A.P.L)将退火温度调整到最佳状态。
重视扩孔性能类型的超高强度钢板,如果变形集中在相组织不均匀的钢板局部,则会集中在硬质层附近的软质层产生变形,从而使扩孔性能及弯曲性能变差(2,3)。
在此种情况下要减少铁素体相和第二相之间的硬度差,就必须在连续退火工序中采取高温加热的方式改善不均匀组织的方法加以应对。
均衡型超高强度钢板,为使之兼具延伸率强和扩孔性能好的特性,研究人员分别在如下两方面采取了对策。
即让均衡型超高强度钢板的整体延伸率及扩孔性能的特性值,分别为上述两类型钢板的一半左右。
如上所述,具有不同特性的超高强度钢板就是这样被研制开发出来的,因此,可以做到根据该部件所需特性选择使用适合的超高强度钢板。
4.不同类型钢板的材料特性和应用于座椅部件制造上的实例
图3所示为所开发的各类型980MPa级超高强度钢板的延伸率(El)和扩孔率(λ)的关系。
扩孔试验如图4所示,用顶端角度为60°的样冲,冲成直径10mm的通孔,测定了裂纹贯穿整个试验板板厚时的扩孔率[4],求证扩孔率(λ)的公式如下。
λ(%)={(d-d0)/ d0}×100
d:裂纹贯穿板厚时的孔径d0:初期直径
重视延伸率型的超高强度钢板的整体延伸率为17%左右,与其他类型的钢板相比具有较高的整体延伸性能。
重视扩孔型钢板的扩孔率是90%,扩孔性能(滚边加工性能)很高。
均衡型钢板其材质的特性值(El和λ)为上述类型钢板的一半左右,即需要延伸性能(El)也需要扩孔性能(λ)的零部件,采用这种钢板十分有效。
图5,表2所示为超高强钢板的屈服强度(YP)和抗拉强度(TS)之间的关系。
通过这两张图表可知,虽然所选择的钢板类型不同,即使它们的抗拉强度相同,也能根据需要制造出屈服应力符合要求的钢板。
照片1为均衡型钢板实际应用于汽车座椅臂部件上的实例。
使用此种类型钢板成形时未产生裂纹,成形的形状也非常良好。
5.结论
本文简单地阐述了980MPa级别的超高强度钢板的特性及其应用实例。
一直以来,被认为难以使用的超高强钢板,根据实际需要也能提高其必要特性。
通过对将提高了特性的3种类型的钢板,即,最适合用于汽车保险杠加强板等的“重视延伸率类型”(低屈服强度型)、最适合用于座椅下臂的“均衡型”、最适合加工座椅轨道及滚边加工部件的局部成形极为优异的“重视扩孔型”3种超高强度钢板特性进行菜单化处理,拓宽了超高强度钢板的使用范围。
今后还要加强同汽车制造厂和汽车零部件制造厂家的密切联系与合作,并在此基础之上进一步做出改进,以便使超高强度汽车板的使用范围更进一步扩大,为提高汽车轻量化和增强撞击安全性能做出贡献。
参考文献
[1]日本工业汽车工业会网页
[2]水井正也,武智弘,关根和雄.《铁和钢》,76,414(1990)
[3]山崎一正,水山弘一郎,冈贤,德永良帮.《塑形与加工》,36(416),973(1995)
[4]日本钢铁联盟规格
注:原文译自《新日鉄技報》第378号(2003)作者:野中俊树后藤贡一谷口裕一山崎一正
徐国伦校。
