基于PLC的燃油锅炉控制系统设计 中期报告
基于PLC的燃油锅炉控制系统设计实习报告

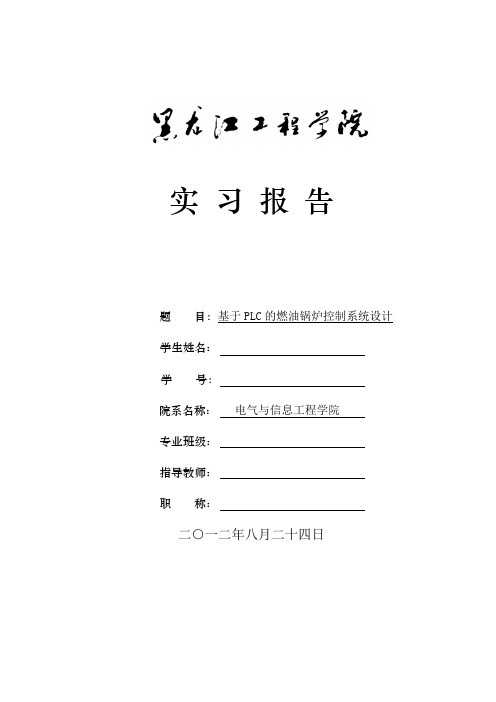

实习报告题目：基于PLC的燃油锅炉控制系统设计学生姓名：学号：院系名称：电气与信息工程学院专业班级：指导教师：职称：二○一二年八月二十四日实习任务书目录第1章引言 (1)1.1 PLC控制燃油锅炉的目的和意义1.2 PLC控制燃油锅炉的设计内容1.3 预期实现的目标第2章系统总体设计方案 (2)2.1 燃油锅炉的基本组成部分2.2 燃油锅炉的工作过程2.3 燃油锅炉系统控制要求2.4 燃油锅炉控制系统2.4.1 燃烧过程控制 (3)2.4.2 水位高低控制 (4)2.5 燃油锅炉系统工艺流程2.6 确定燃油锅炉的设计方案第3章控制系统硬件设计 (6)3.1 PLC总述3.1.1 PLC工作原理 (6)3.1.2 PLC系统选型 (6)3.1.3 I/O地址分配 (8)3.1.4 PLC主机图 (9)3.1.5扩展模块选型 (9)3.2 电机及驱动控制选型3.2.1 电机及喷油泵的选型 (11)3.2.2 变频器选型 (11)3.2.3 电机主线路 (11)3.3 检测元件选型3.4 低压电器选型3.4.1 继电器选型 (13)3.4.2 断路器选型 (13)3.4.3 熔断器选型 (13)3.5 系统电源设计第4章控制系统软件设计 (14)4.1 控制程序流程图4.2 控制程序设计4.3 显示操作界面设计4.4 程序调试结束语 (19)实习体会 (20)参考文献 (20)附录 (20)第1章引言1.1 PLC控制燃油锅炉的目的和意义锅炉是一次性能源煤炭、石油、天然气转换成二次能源蒸汽量的重要动力设备。
据有关数据统计，目前我国有各类工业锅炉约25万。
每年耗煤量占全国产量的1/3，同时还消耗大量的石油和天然气。
工业锅炉是生产过程中重要的动力设备。
在石油化工领域，它的主要作用是向生产装置提供所需的合格蒸汽，其控制质量的优劣不仅关系到锅炉自身运行的效果，而且还将直接影响到相关装置生产过程的稳定性。
现代燃油燃烧机多为自动控制的燃烧机，一般采用工业程序控制器、火焰检测器以及温度传感器等组成自动控制系统。
