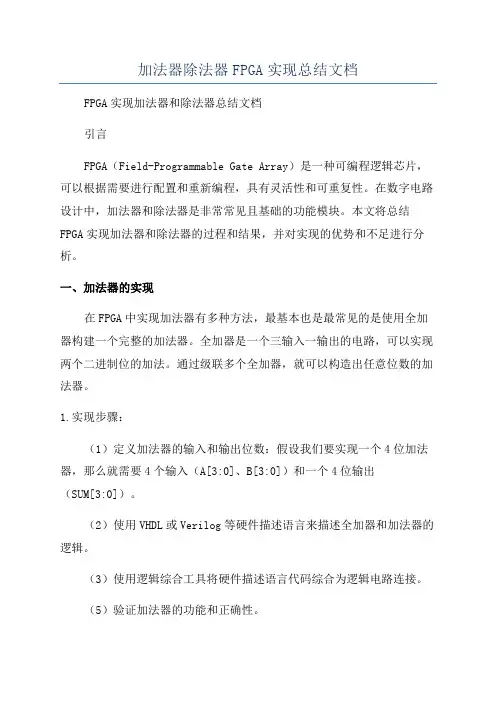

八位二进制除法器
八位二进制——BCD码转换器
实验报告：8位二进制-BCD码转换器姓名：学号：指导教师：一．实验目的了解二进制-BCD码转换器实现原理，掌握移位加3算法，熟悉Verilog编程中模块复用模式。
二．实验任务1.掌握用移位加三算法实现二进制-BCD码转换器的设计；2.设计Verilog实验程序；3.生成比特流文件，将文件下载到开发板中进行硬件验证。
三．实验设备1.计算机（安装Xilinx ISE 10.1软件平台）；2.NEXYS2 FPGA开发板一套（带USB-MIniUSB下载线）四．实验原理设计任意数目输入的二进制-BCD码转换器的方法就是采用移位加三算法（Shift and Add 3 Algorithm）。
此方法包含以下4个步骤：1）把二进制左移1位；2）如果共移了8位，那么BCD数就在百位、十位和个位列；3）如果在BCD列中，任何一个二进制数是5或者比5更大，那么就在BCD列的数值加上3；4）回到步骤1）。
其工作过程如图1所示：图1. 一个8位的二进制数转换成BCD码的步骤五．实验内容在Xilinx ISE 10.1上完成8位二进制-BCD码转换器设计，输入设计文件，仿真后，生成二进制码流文件下载到FPGA开发板上进行验证；1）依照实验1的方式，在Xilinx ISE 10.1中新建一个工程example02；2）在工程管理区任意位置单击鼠标右键，在弹出的快捷菜单中选择“New Source”命令，弹出新建源代码对话框，这里我们选择“Verilog Module”类型，输入Verilog文件名“binbcd8.v”,完整代码如下：module binbcd8(input [7:0] b,output reg [9:0] p);reg [17:0] z;integer i;always @(*)beginfor (i=0;i<=17;i=i+1)z[i]=0;z[10:3]=b;repeat(5) //重复5次beginif (z[11:8]>4)z[11:8]=z[11:8]+3;if (z[15:12]>4)z[15:12]=z[15:12]+3;z[17:1]=z[16:0];endp=z[17:8];endendmodule3）设计相应的7段显示管程序，将相应的十进制数在开发板的显示管上显示出来。
基于VHDL的8位除法器的实现
基于VHDL的8位除法器的实现The Design of 8 Division With VHDL摘要：介绍了利用VHDL实现八位除法，采用层次化设计，给出了实现除法的子模块程序。
使用Altera公司的MAX+PLUSII10.2开发软件进行功能仿真并给出仿真波形。
关键词：二进制除法 VHDL MAX+PLUS2Abstract:The design of division(8/8) by hierarchy technique is proposed. Schematic documents and submodule program with VHDL language are also given. At the end of the article, using MAX+PLUS2, the flow char is given and the simulation result is attached.Keywords: division VHDL MAX+PLUS2引言除法是数值计算和数据分析中最常用的运算之一,许多高级运算如平方根、指数、三角函数等都与其有关。
在FPGA中，有加、减、乘、除的算法指令，但除法中除数必须是2的幂，因此无法实现除数为任意数的除法。
本文用VHDL编写了除法运算，可实现任意八位数的除法。
除法器的设计本文所采用的除法原理是：对于八位无符号被除数A，先对A转换成高八位是0低八位是A的数C，在时钟脉冲的每个上升沿C向左移动一位，最后一位补零，同时判断C的高八位是否大于除数B，如是则C的高八位减去B，同时进行移位操作，将C的第二位置1。
否则，继续移位操作。
经过八个周期后，所得到的C的高八位为余数，第八位为商。
从图（1）可清楚地看出此除法器的工作原理。
此除法器主要包括比较器、减法器、移位器、控制器等模块。
1、比较模块设计中所用的八位比较器是由两个四位比较器级联而成的。
8位二进制加法计算器
一：本实验设计的是一个8为二进制加法计算器，其功能就是对两个八位的二进制数执行加法运算，并可以异步清零。
二：电路可划分为三部分：半加器、全加器和复位电路。
1、半加器:真值表a b so co0 0 0 00 1 1 01 0 1 01 1 0 1电路图2全加器：由半加器和或门组成电路图3复位电路：复位电路通过en控制，当en为‘1’时，执行加法运算，输出正确的值，当en为‘0’时，输输出及结果为全0.三：实验波形仿真和VHDL1、仿真图：2、VHDL代码1)半加器h_adder：library ieee;use ieee.std_logic_1164.all;entity h_adder isport (a,b :in std_logic;co,so :out std_logic);end entity h_adder;architecture fh1 of h_adder isbeginso <= not(a xor (not b));co <= a and b ; end architecture fh1;2)或门or2a：library ieee;use ieee.std_logic_1164.all;entity or2a isport (a,b :in std_logic;c: out std_logic);end entity or2a;architecture one of or2a isbeginc <= a or b ;end architecture one;3)全加器f_adder：library ieee;use ieee.std_logic_1164.all;entity f_adder isport (ain,bin,cin:in std_logic;cout,sum:out std_logic);end entity f_adder;architecture fd1 of f_adder iscomponent h_adderport (a,b :in std_logic;co,so :out std_logic);end component;component or2aport (a,b :in std_logic;c: out std_logic);end component;signal d,e,f: std_logic;beginu1:h_adder port map(a=>ain,b=>bin,co=>d,so=>e);u2:h_adder port map(a=>e,b=>cin,co=>f,so=>sum);u3: or2a port map(a=>d,b=>f,c=>cout);end architecture fd1;4)与门and2a：library ieee;use ieee.std_logic_1164.all;entity and2a isport (a,b :in std_logic;c: out std_logic);end entity and2a;architecture one of and2a isbeginc <= a and b ;end architecture one;5)顶层设计文件library ieee;use ieee.std_logic_1164.all;entity zong isport (a1,a2,a3,a4,a5,a6,a7,a8,b1,b2,b3,b4,b5,b6,b7,b8,en :in std_logic;solution1,solution2,solution3,solution4,solution5,solution6,solution7,solution8,solution9 :out std_logic );end entity zong;architecture fh1 of zong iscomponent h_adderport (a,b :in std_logic;co,so :out std_logic);end component;component f_adderport (ain,bin,cin:in std_logic;cout,sum:out std_logic);end component;component and2aport (a,b :in std_logic;c: out std_logic);end component;signale2,e3,e4,e5,e6,e7,e8,e9,e10,e11,e12,e13,e14,e15,e16,e17,e18,e19,e20,e21,e22,e23,e24 :std_logi c;beginu1:and2a port map(a=>en,b=>a1,c=>e2);u2:and2a port map(a=>en,b=>a2,c=>e3);u3:and2a port map(a=>en,b=>a3,c=>e4);u4:and2a port map(a=>en,b=>a4,c=>e5);u5:and2a port map(a=>en,b=>a5,c=>e6);u6:and2a port map(a=>en,b=>a6,c=>e7);u7:and2a port map(a=>en,b=>a7,c=>e8);u8:and2a port map(a=>en,b=>a8,c=>e9);u9:and2a port map(a=>en,b=>b1,c=>e10);u10:and2a port map(a=>en,b=>b2,c=>e11);u11:and2a port map(a=>en,b=>b3,c=>e12);u12:and2a port map(a=>en,b=>b4,c=>e13);u13:and2a port map(a=>en,b=>b5,c=>e14);u14:and2a port map(a=>en,b=>b6,c=>e15);u15:and2a port map(a=>en,b=>b7,c=>e16);u16:and2a port map(a=>en,b=>b8,c=>e17);u17:h_adder port map(a=>e2,b=>e10,co=>e18,so=>solution1);u18:f_adder port map(ain=>e3,bin=>e11,cin=>e18,cout=>e19,sum=>solution2);u19:f_adder port map(ain=>e4,bin=>e12,cin=>e19,cout=>e20,sum=>solution3);u20:f_adder port map(ain=>e5,bin=>e13,cin=>e20,cout=>e21,sum=>solution4);u21:f_adder port map(ain=>e6,bin=>e14,cin=>e21,cout=>e22,sum=>solution5);u22:f_adder port map(ain=>e7,bin=>e15,cin=>e22,cout=>e23,sum=>solution6);u23:f_adder port map(ain=>e8,bin=>e16,cin=>e23,cout=>e24,sum=>solution7);u24:f_adder port map(ain=>e9,bin=>e17,cin=>e24,cout=>solution9,sum=>solution8);end architecture fh1;。
