自动扶梯和自动人行道维修保养工艺
自动扶梯与自动人行道维护保养操作安全规范
自动扶梯与自动人行道维护保养操作安全规范1范围本标准规定了自动扶梯/自动人行道日常维护保养（以下简称维保）操作安全应遵守的准则。
本标准适用于自动扶梯/自动人行道的维保。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。
GB16899自动扶梯和自动人行道的制造与安装安全规范TSG T5002电梯维护保养规则GB/T33579机械安全危险能量控制方法上锁/挂牌DB14/T1663曳引驱动电梯维护保养操作安全规范3术语和定义3.1维保单位对电梯进行维护保养的单位,可以是电梯生产单位(包括制造、安装、改造、修理,下同)法人机构其分支机构或维保点。
3.2作业人员依据《特种设备安全法》，取得与电梯维护保养相应的特种设备作业人员证的人员。
3.3维护保养对电梯定期进行的清洁、润滑、调整、更换易损件和检查等日常维护和保养性工作,其中清洁、润滑不包括部件的解体,调整和更换易损件不会改变任何电梯性能参数。
4基本要求4.1作业前4.1.1作业人员应经过适当的培训，按照国家有关规定经过特种设备监督管理部门考核合格，取得特种设备作业许可证；拥有足够的知识和经验，并得到其所在维保单位必要的指导和支持，且能够安全地进行所要求的维护保养操作。
4.1.2维护保养前，应了解操作环境、作业内容和安全注意事项。
4.1.3维护保养前，作业人员应配备满足维保要求的工具，计量器具和/或仪器设备。
应确认携带的工具完好、仪器正常、计量器具在检定（校准）有效期内。
4.1.4作业人员应佩戴必要的劳动保护用品，并保持其清洁与可靠，以防护工作岗位上的各种危险情况。
4.1.5作业人员应掌握紧急情况下应急处置的程序和方法。
4.1.6作业人员到达使用单位后，应主动与安全管理人员取得联系，了解近期运行状况，提出需要配合的工作。
4.1.7维保工作进行前，把正在使用的自动扶梯/自动人行道停止运行，应按以下方法进行：a)确保自动扶梯/自动人行道上没有乘客。
电梯、自动扶梯和自动人行道维护保养基本要求
电梯、自动扶梯和自动人行道维护保养基本要求2006-12-20 19:06前言为了保证电梯（不包括杂物电梯、防爆电梯）、自动扶梯和自动人行道的安全运行，规范电梯、自动扶梯和自动人行道的维护保养行为，提高维护保养服务质量，依据《特种设备质量监督与安全监察规定》、《特种设备注册登记与使用管理规则》、《电梯监督检验规程》等制定本标准。
本标准的各项技术指标是在现有国家标准的基础上，参考了有关企业标准、服务规范制定的。
本标准对在用的电梯、自动扶梯和自动人行道维护保养作了具体规定。
电梯、自动扶梯和自动人行道维护保养基本要求1 范围本标准规定了电梯、自动扶梯和自动人行道的周期性维护保养（以下简称维保）的基本要求。
本标准适用于××范围内在用电梯、自动扶梯和自动人行道的月、季度、半年和年度维保。
本标准不适用于杂物电梯、防爆电梯的维保。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB7588—1995 电梯制造与安装安全规范GB10060—1993 电梯安装验收规范GB16899—1997 自动扶梯和自动人行道的制造与安装安全规范GB50310—2002 电梯工程施工质量验收规范GB8903—1988 电梯用钢丝绳GB/T10058—1997 电梯技术条件GB/T10059—1992 电梯试验方法GB/T12974—1991 交流电梯电动机通用技术条件GB/T13435—1992 电梯曳引机JG 5071—1996 液压电梯JG/T5072.2—1996 电梯T型导轨检验规则3 基本条件要求3.1 维保单位的基本条件3.1.1 维保单位必须取得《特种设备维修保养资格证》证书后，方可承担电梯、自动扶梯和自动人行道的维保业务。
自动扶梯的维护保养作业指导

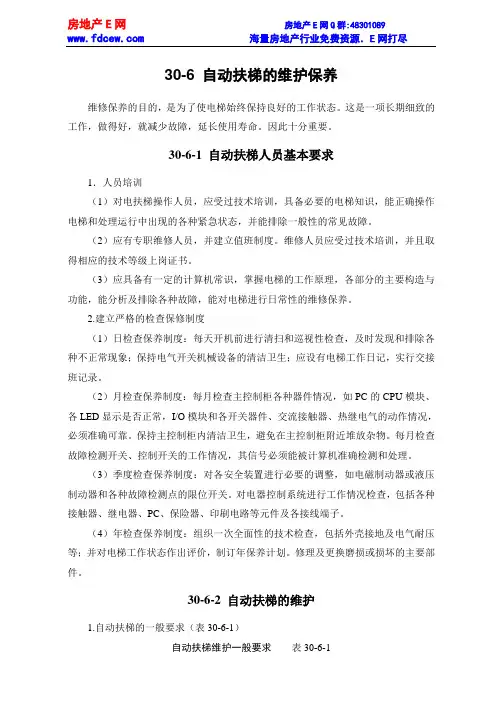

30-6 自动扶梯的维护保养维修保养的目的，是为了使电梯始终保持良好的工作状态。
这是一项长期细致的工作，做得好，就减少故障，延长使用寿命。
因此十分重要。
30-6-1 自动扶梯人员基本要求1．人员培训（1）对电扶梯操作人员，应受过技术培训，具备必要的电梯知识，能正确操作电梯和处理运行中出现的各种紧急状态，并能排除一般性的常见故障。
（2）应有专职维修人员，并建立值班制度。
维修人员应受过技术培训，并且取得相应的技术等级上岗证书。
（3）应具备有一定的计算机常识，掌握电梯的工作原理，各部分的主要构造与功能，能分析及排除各种故障，能对电梯进行日常性的维修保养。
2.建立严格的检查保修制度（1）日检查保养制度：每天开机前进行清扫和巡视性检查，及时发现和排除各种不正常现象；保持电气开关机械设备的清洁卫生；应设有电梯工作日记，实行交接班记录。
（2）月检查保养制度：每月检查主控制柜各种器件情况，如PC的CPU模块、各LED显示是否正常，I/O模块和各开关器件、交流接触器、热继电气的动作情况，必须准确可靠。
保持主控制柜内清洁卫生，避免在主控制柜附近堆放杂物。
每月检查故障检测开关、控制开关的工作情况，其信号必须能被计算机准确检测和处理。
（3）季度检查保养制度：对各安全装置进行必要的调整，如电磁制动器或液压制动器和各种故障检测点的限位开关。
对电器控制系统进行工作情况检查，包括各种接触器、继电器、PC、保险器、印刷电路等元件及各接线端子。
（4）年检查保养制度：组织一次全面性的技术检查，包括外壳接地及电气耐压等；并对电梯工作状态作出评价，制订年保养计划。
修理及更换磨损或损坏的主要部件。
30-6-2 自动扶梯的维护1.自动扶梯的一般要求（表30-6-1）自动扶梯维护一般要求表30-6-12.自动扶梯的各部分的日常维护（1）机房1）上、下机房内应保持干燥、严防进水和其他与设备无关的物品。
2）上、下机房温度应保持在5~40℃之间。
3）主开关应保持灵活可靠。
自动扶梯日常维护保养流程(新)
自动扶梯日常维护保养流程一、目的规范电梯和自动扶梯维修保养工作，确保电梯各项性能完好。
二、适用范围适用于北京地铁运营线路上的电梯和自动扶梯维修保养。
三、职责1、技术科、设备科的主管负责审核《日常维护保养流程》并检查维修保养工作的实施情况。
2、电梯队主管负责组织制定《日常维护保养流程》并具体组织、实施、监督维修保养工作。
3、电梯机电维修员负责电梯的日常维修保养和办理登记注销手续。
四、维保内容及作业程序和时间机房、驱动段：清洁底板卫生、确保无杂物、无积油紧急停车按钮功能正常有效自动运行功能正常确认照明完好无损检查减速箱油位，油量应在油标尺上下极限位置之间，无渗油现象检查飞轮速度传感器，确认功能可靠，清洁感应面，感应间隙2mm－3mm清洁、润滑制动机械装置，确保动作灵活可靠试验抱闸，确保主制动器动作可靠检查制动带磨损情况，制动衬厚度应≮1.5mm确保制动带松开时不应摩擦制动盘确保制动触点功能可靠检查制动带监控器，清洁感应面，功能可靠清洁、润滑附加制动器，确保动作灵活，功能可靠测量制动距离,空载向下运行制动距离为：0.5m/s 0.2m－0.3m0.65m/s 0.3m－0.4m0.75m/s 0.35m－0.5m紧固控制柜及主电源开关接线清洁电机通风口调整主驱动链张紧量，松边下垂量10mm－15mm清理和润滑主驱动链表面油污检查主驱动链保护装置，链条滑块应清洁，厚度≮13mm确保主驱动链断裂开关功能可靠，调整开关间隙为2mm确认自动润滑系统工作正常中间直线段：测试紧急停车按钮，确保功能正常有效清洁围裙板光栅探头表面，确保功能可靠调整梯级、踏板与围裙板任一侧水平间隙≯4mm、两侧之和≯7mm自动人行道的围裙板设置在踏板或胶带之上时，调整踏板与围裙板之间垂直距离≯4mm踏板或胶带的横向摆动时，确保侧边与围裙板垂直投影不应产生间隙检查梳齿板，确保梳齿板应完好无损检查梳齿板照明应完好无损确保梳齿板梳齿与踏板面齿槽啮合深度≮6mm，间隙≯4mm 确保梳齿板梳齿与胶带齿槽啮合深度≮4mm，间隙≯4mm 试验梳齿板开关，确保其动作可靠试验扶手带入口处保护开关，确保动作灵活可靠涨紧段：清洁底板卫生、确保无杂物、无积油试验紧急停车按钮，确保其功能正常有效试验自动运行功能，确保正常检查照明，确保完好无损。
SC-R-000109 自动扶梯和自动人行道维护保养自检作业指导-迅达中国_Ae1
1.8
日常维护保养记录
“日常维护保养记录”的内容应包括：
①自动扶梯与自动人行道的基本情况和技术参数，包括整机制造、安装、改造、重大维修单位的名称，自动扶梯与自动人行道品种（型式），产品编号，设备代码，自动扶梯与自动人行道原型号或者改造后的型号，自动扶梯与自动人行道基本技术参数（额定宽度、额定速度、倾斜角，提升高度，使用区长度，输送能力）；
更换，符合制造单位的要求
目测
2.14
电机通风口
清洁
目测
2.15
自动润滑油罐油位
油位正常，润滑系统工作正常
目测
2.16
分离机房、可驱动站和转向站
清洁，无杂物
目测
2.17
主接触器
工作可靠
目测
2.18
电缆
无破损，固定牢固
目测
3
相邻区域
3.1
周边照明
自动扶梯或自动人行道周边，特别是在梳齿板的附近应有足够的照明。在地面测出的梳齿板相交线处的光照度至少为50lx
检查证件
1.3
特种设备作业人员
维护保养人员应持有相应作业项目的《特种设备作业人员证》；
检查证件
1.4
24小时维保值班电话
维护保养单位有24小时维保值班电话
24小时迅达热线：
固话：800-988-0110
手机：400-888-0110
1.5
日常维护保养单位的告知
维护保养单位应当在所承担日常维护保养的自动扶梯与自动人行道的入口处显著位置，标明本单位的名称、急修和投诉电话；
(6)刚性部件的下表面应与围裙板形成向上不小于25°倾斜角；
(7)围裙板防夹装置的末端部分应当逐渐缩减并与围裙板平滑相连。围裙板防夹装置端点应当位于梳齿与踏板相交线前(梯级侧)不小于50mm，最大150mm的位置
自动扶梯和自动人行道维修保养工艺
自动扶梯和自动人行道维修保养工艺1、一般规定1.1主题内容与适用范围标准规定了自动扶梯的维修保养工艺。
本标准适用于链条或齿条驱动的普通型、公共交通型自动扶梯和自动人行道（板式或带式）安装工程的维修保养。
工艺以三菱扶梯为例论述。
1.2.1委任一个主管负责行政工作，并要明确以下事项：（1）发生事故时的联络方法。
（2）联络可解决有关事故人员。
（3）谁是主管的副手（当主管不在现场时）。
1.2.2为避免乘客在自动扶梯上吸烟，需在每一停层放置烟灰缸。
点燃的烟头掉进扶梯内会引起火警。
1.2.3不应在停层周围放置物件，障碍物会引起碰撞而发生意外。
1.2.4为了保持自动扶梯通常，停层出入口需有宽阔的空间。
1.2.5为了防止意外发生，禁止使用水清洁自动扶梯。
1.2.6为了减少水及灰尘进入自动扶梯，宜在停层出入口放置地垫。
2、扶梯操作方法和事故应急处理2.1 扶梯操作方法为了乘客的安全，操作人员需小心操作电扶梯。
必须确保自动扶梯完全停止才能改变运动方向。
停止或启动自动扶梯时，必须确保梯级上没有乘客。
2.1.1启动方法（1）用锁匙“开关”启动并在中间位置取出锁匙。
（2）用锁匙启动“蜂鸣器”。
（3）如一切正常，用锁匙启动自动扶梯，并保持此位置0.5~1.0秒，然后取出锁匙。
2.1.2停止（1）确定自动扶梯上没有乘客。
（2）用锁匙启动“蜂鸣器”。
（3）用锁匙关闭自动扶梯。
（4）用锁匙将“开关”关闭并在中间位置取出锁匙。
2.1.3暂时改变方向先将自动扶梯停止运行。
在自动扶梯未完全停止之前切勿改变运行方向，否则其机械结构会损坏。
扶梯在一个方向运行达3个月，应使扶梯更换一个方向运行。
2.2紧急事故的应变指引2.2.1自动扶梯停顿（1）错误使用紧急暂停制发现因紧急暂停制被关闭而使自动扶梯停顿时，应重新启动。
注意：重新启动时，应确保自动扶梯上没有乘客。
（2）电源发生故障当电源恢复正常时，可用开关开启自动扶梯。
注意：当电源发生故障时，应用扩音器向乘客作出指示。
自动扶梯与自动人行道的维护保养规程
自动扶梯与自动人行道的维护保养规程自动扶梯与自动人行道的维护保养规程自动扶梯与自动人行道的维护保养规程一、日常检查1.在每次开始运行前，应对自动扶梯与自动人行道进行准备性试运行，经试运行正常方能投入正常运行。
2.自动扶梯与自动人行道启动或停止时，应注意梯级或踏板、胶带上无人乘行。
3.启动后应检查出入口处的使用须知及警示标牌是否完好无缺。
4.应清除梯级或踏板、胶带上和梳齿板前的垃圾。
5.察看梯级(或踏板、胶带)与围裙板之间的间隙是否正常：应保证梯级与裙板一侧的水平间隙不大于4mm，两侧的水平间隙总和应不大于7mm。
同时应保证梯级与围裙板之间无刮擦现象。
如有异常，应立即进行调整。
6.检查梳齿板与梯级或踏板、胶带无断齿现象，如有应及时向管理部门汇报并安排更换。
7.自动扶梯向上运行时，扶手带不应脱离扶手带导轨而向上抬头，手拉住扶手带并跨上自动人行道时，扶手带不应有滞后现象，否则应调节扶手带的张紧状态。
8.正常运行时，也应进行巡视检查，一旦发现问题马上检修。
同时对于不符乘行要求的乘客纠正其行为，特别是防止小孩在自动扶梯梯级上进行玩耍。
二、定期检查维护1.润滑清洁工作自动扶梯与自动人行道应按照使用维护说明书的要求，定期对机房进行清洁，定期对易磨损部件进行润滑，在润滑的同时应检查各部件有无明显的磨损及损坏痕迹。
2.扶手装置的检查维护(1)扶手带应无裂纹、变形，且内部衬垫不应磨损至露出承拉衬物，如发生上述情形，应及时更换扶手带。
(2)扶手带压滚轮应无可见磨损及损坏痕迹。
(3)扶手带驱动轮和驱动胶带应无断齿，且无可见磨损及损坏痕迹。
(4)扶手带速度与梯级(或踏板、胶带)速度应基本相同，其差值不能大于2%，且只能扶手带速度大于或等于梯级速度。
3.驱动装置的检查维护(1)电动机应运行正常，无异常噪声。
(2)减速器应运行正常，无杂音、冲击和异常的振动，且各接合面处不应有渗漏油现象。
(3)制动器应工作可靠，无明显的延迟现象，且自动扶梯与自动人行道的制动距离符合要求。
扶梯保养工艺
前言一、目的为了更好的做好沈阳博林特电梯有限公司（以下简称公司）的扶梯保养与维修工作，建立完整、规范的保养维修方案，特编制《扶梯日常保养工艺》。
二、适用范围所有博林特扶梯产品的维保现场。
三、引用标准：1.GB16899-1997自动扶梯和自动人行道的制造与安装安全规范。
2.Q/BLT 33.04-2005沈阳博林特电梯有限公司企业标准四、本工艺由维保系统提出本工艺于2010年首次发布。
起草部门：安装维保技术支持部。
执行部门：安装部、维保部、技术支持部。
监督部门：安装维保质量监察部。
修改权：安装维保技术支持部。
接收到本工艺后，各部门负责人应尽快组织本部门员工学习。
在使用本工艺的过程中，如对本工艺有异议或建议，应及时反馈到安装维保技术支持部，由其组织评审、修改、确认再执行。
目录第一部分扶梯日常保养工艺 (1)1.1曳引机电动机保养周期、步骤、方法、标准 (1)1.2曳引机减速箱保养周期、步骤、方法、标准 (1)1.3曳引机减速箱注油方法、周期、油脂的牌号 (2)1.4曳引机保养过程中安全操作规范 (2)1.5主驱动链的保养周期、步骤、方法、标准 (2)1.6主驱动链的注油方法、周期、油脂的牌号 (4)1.7主驱动链断链保护装置的检修 (4)1.8超速保护装置、非操纵性逆转保护装置的调整方法 (5)1.9自动注油装置的保养周期、步骤、方法、标准 (5)2.1曳引链保养周期、步骤、方法、标准 (6)2.2曳引链保养过程中的安全操作规范 (6)2.3曳引链的注油方法、周期、油脂的牌号 (7)2.4曳引链保护装置的调整方法、标准 (7)3.1梯级的保养周期、步骤、方法、标准 (7)3.2梯级保养过程中的安全操作规范 (8)3.3梯级安全保护装置的调整方法、标准 (8)3.4梯级边框损坏更换标准 (9)3.5梯级的拆卸与安装的方法 (9)3.6梯级导向块的更换方法 (11)3.7梳齿板安全装置的调整方法、标准 (12)3.8梳齿板损坏更换标准 (13)3.9梯级与梳齿板啮合的调整 (13)4.1梯路的保养周期、步骤、方法、标准 (14)4.2梯路保养过程中的安全操作规范 (15)5.1扶手驱动链保养周期、步骤、方法、标准 (15)5.2扶手驱动链保养过程中的安全操作规范 (16)5.3 扶手驱动链的注油方法、周期、油脂的牌号 (16)5.4压带装置的调整方法、标准 (16)6.1扶手带出入口安全装置调整方法、标准 (17)6.2扶手带涨紧的方法、标准 (18)7.1前沿板的调整及标准 (18)7.2内、外盖板的拆卸与安装 (20)7.3扶梯玻璃检查的调整方法、工艺 (21)8.1扶梯日常电器原件保养、检查方法 (21)8.2.扶梯光电检测系统的调整工艺、标准 (22)8.3扶手带的清洁 (23)第二部分扶梯常见故障排除方法、步骤 (24)1.扶手带掉沫的检查方法和处理过程 (24)2.扶手带跑偏刮出入口的检查方法和处理过程.............................. 错误！未定义书签。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
1. 一般规定
2. 扶梯操作方法和事故的应急处理
3. 日常保养清洁和维修
4. 驱动装置的保养
5. 安全装置的保养
6. 外部部件的保养
7. 梯级及梯维带引齿条的保养
8. 梯级转向导轨的保养
9. 扶手带的保养
10. 电阻屏的保养
11. 自动扶梯的更换标准
1、一般规定
1.1 主题内容与适用范围
本标准规定了自动扶梯的维修保养工艺。
本标准适用与链条或齿条驱动的普通型、公共交通型自动扶梯和自动人行道（板式或带式）安装工程的维修保养。
工艺以三菱扶梯为例论述。
1.2 行政管理指引
1.2.1 委任一个主管负责行政工作，并要明确以下事项：
（1）发生事故时的联络方法。
（2）联络可解决有关事故人员。
（3）谁是主管的副手（当主管不在现场时）。
1.2.2 为避免乘客在自动扶梯上吸烟，需在每一停层放置烟灰缸。
点燃的烟头掉进扶梯内会引起火警。
1.2.3 不应在停层周围放置物件，障碍物会引起碰撞而发生意外。
1.2.4 为了保持自动扶梯畅通，停层出入口需有宽阔的空间。
1.2.5 为了防止意外发生，禁止使用水清洁自动扶梯。
1.2.6 为了减少水及灰尘进入自动扶梯，宜在停层出入口放置地垫。
2、扶梯操作方法和事故应急处理
2.1 扶梯操作方法
为了乘客的安全，操作人员需小心操作电扶梯。
必须确保自动扶梯完全停止才能改变运行方向。
停止或启动自动扶梯时，必须确保梯级上没有乘客。
2.1.1 启动方法
（1）用锁匙“开关”启动并在中间位置取出锁匙。
（2）用锁匙启动“蜂鸣器”。
（3）如一切正常，用锁匙启动自动扶梯，并保持此位置0.5~1.0秒，然后取出锁匙。
2.1.2 停止
（1）确定自动扶梯上没有乘客。
（2）用锁匙启动“蜂鸣器”。
（3）用锁匙关闭自动扶梯。
（4）用锁匙将“开关”关闭并在中间位置取出锁匙。
2.1.3 暂时改变方向
先将自动扶梯停止运行。
在自动扶梯未完全停止之前切勿改变运行方向，否则其机械结构会损坏。
扶梯在一个方向运行达3个月，应使扶梯更换一个方向运行。
2.2 紧急事故的应变指引
2.2.1 自动扶梯停顿
（1）错误使用紧急暂停制
发现因紧急暂停制被关闭而使自动扶梯停顿时，应重新开启。
注意：重新开启时，应确保自动扶梯上没有乘客。
（2）电源发生故障
当电源恢复正常时，可用开关开启自动扶梯。
注意：当电源发生故障时，应用扩音器向乘客作出指示。
（3）不正常的杂音和振动的位置（例：顶部、底部或中间），状况（连续或间歇）等，然后关闭扶梯及通知保养人员维修。
（4）异味或冒烟
发现有异味或冒烟时，关闭扶梯，采取适当行动及通知保养人员。
（5）其它
发现玻璃护壁板破裂时，立即关闭扶梯并通知保养人员更换。
2.2.2 火警
若发生火警，要保持镇定及采取适当行动。
（1）用扩音器通知大厦里各人士。
（2）停止所有扶梯及关闭防火门。
（3）切勿利用扶梯作逃生用途，因当电力中断而使扶梯突然停顿，乘客容易发生意外及更大的恐慌。
（4）带领乘客经楼梯逃生。
（5）注意
关闭扶梯前，鸣警钟以提醒乘客及确定扶梯上没有乘客。
2.2.3 浸水
当扶梯浸于水中，应立即关闭扶梯。
若扶梯四周都有水流，要阻挡水流保护扶梯并通知保养人员检查机件。
在保养人员检查机件前，不得使用扶梯。
3、日常保养、清洁和维修
为了保障乘客的安全，日常保养、清洁和维修是必须的。
亦可给乘客留下一个良好、专业的印象。
在保养、清洁和维修期间，自动扶梯必须停止运行。
3.1 扶手带之清洁和维修
在清洁和维修时，必须停止自动扶梯的运行，否则清洁剂可能会渗入扶手带内。
3.1.1 湿润干净的毛巾，用以清洁扶手带的表面。
3.1.2 待干透后，再用含有清洁剂的毛巾在扶手带表面打腊。
3.1.3 待腊面风干（4至5分钟）。
用干毛巾打磨扶手表面，直至干透为止。
3.1.4 移动扶手带至出现未清洁部分，重复以上步骤直到清洁完整整条扶手带。
3.1.5 运行时的清洁
当扶手带运行时，用干毛巾清洁扶手带表面。
注意毛巾勿卷入扶手带内。
3.1.6 清除灰尘和油污
用已稀释的清洁剂清理灰尘。
用高浓度溶剂清理油污和污垢。
3.2 用羽毛扫清洁装饰物表面的灰尘。
3.3 内侧板表面需用中性清洁剂清洁直至干透。
3.4 踏板和梳齿板的保养和清洁。
请勿将清洁剂直接倒在踏板及梳齿板上，若水份滴入踏板及梳齿板下会引起电气部分短路。
（1）检查驱动链的张力时，确保弹簧的长度为设计规定。
（2）检查运行的舒适度。
如驱动链的张力不正常，运行舒适度会受影响。
（3）需拆除8至10级梯级，检查拖动滚子有否损坏，磨损或剥落。
4.3.3 驱动链的清洁
清扫驱动链上的沙石及灰尘。
4.3.4 驱动链的润滑
清洁驱动链后，需涂上电梯专用机油。
4.3.5 驱动链的调校
调校驱动链的张力按设计规定。
4.3.6 驱动链的更换
（1）若在8个拖动滚子中有3个拖动滚子有破裂直损坏，必须更换整组驱动链。
（2）驱动链的伸长率达0.9%时，必须更换整组驱动链。
伸长率的计算如下：
伸长率（%）=【〔（A+B）÷2〕101.7】×100
A及B是连续5个拖动滚子之间的距离。
（6）检查轴承（塑胶及金属）的磨损程度。
（7）确定梯级轴转动正常。
（8）检查锁定环是否在轴套内。
若有松脱现象，梯级轴的组件会向侧面移动并且与围裙板摩擦。
7.2.2 梯级轴及梯级牵引齿
拆除梯级时，需要清扫梯级轴、牵引轮、牵引齿条。
7.2.3 梯级轴及牵引齿条的润滑
应采用电梯专用润滑油，润滑牵引齿条及轴承。
8、梯级转向导轨的保养
8.1梯级转向导轨
8.1.1梯级转向导轨分别安装在自动扶梯顶部和底部。
它的功能是吸收梯级转向时所产生的噪音及震动。
8.1.2转向导轨的构造包括：外侧导轨、内侧导轨、连接导轨及梯级链安全制。
8.2 梯级转向导轨的检查
8.2.1 检查前，须先拆除3级梯级。
8.2.2 检查转向导轨的轴承是否润滑。
8.2.3 确定导轨与基线中心的距离符合设计规范。
8.2.4 确保导轨的中心与基线中心相同。
8.3 梯级转向导轨的清洁
清除导轨表面及轴承上的灰尘和油污。
8.4 梯级转向导轨的润滑
8.4.1 在可塑胶面上涂上电梯专用润滑油。
8.4.2 在可动导轨的轴承上涂上电梯专用润滑油，包括内、外侧导轨。
9.3 扶手带驱动装置的检查
9.3.1 检查扶手带驱动轮与压轮是否有裂纹、磨损、变形及损坏
9.3.2 确实扶手带轮上没有油污
9.3.3 确保扶手带边没有与驱动轮摩擦
9.3.4 检查弹簧有没有变形及裂纹
9.3.5 检查塑胶齿轮有否磨损及损坏
9.3.6 检查螺栓的松紧
9.3.7 确保运行时没有异常的杂音
9.3.8 确保塑胶齿轮与梯级板链齿之间的空隙符合要求
9.3.9 检查扶手带驱动装置每个部分的安装尺寸是否正确
9.4 扶手带驱动器的清洁
9.4.1 清除驱动轮及压力轮表面的油污、灰尘等
9.4.2 清洁塑胶及钢齿轮
9.5 润滑扶手带驱动装置
梯级链的齿应涂上电梯润滑油
9.6 扶手带及扶手带驱动装置的调校
根据以下步骤调校扶手带与驱动轮之间的空隙：
检查驱动装置的安装尺寸后，启动自动扶梯，调校扶手带导轨的尺寸，直至扶手带每边与驱动轮之间的空隙大于0.5mm。
