教学楼毕业设计资料
高中教学楼 优秀毕业设计正文
一建筑设计1.1 基本设计资料工程名称：南京市某高中教学楼设计建筑物所在地：江苏省南京市某区工程概况：本项目为南京市某高中教学楼，拟建于南京某区内，建筑的主要功能用做教学。
建筑结构形式为钢筋砼框架结构。
建筑物为五层，建筑高度为18.6米。
设计依据：A、南京市规划局规划设计要点B、工程地质勘察报告C、气象资料与荷载规范D、各类国家建筑、结构设计规范E、民用建筑设计防火规范南京市气候条件年平均温度20℃主导风向全年主导风向为东南风平均风速 3M/S最大风速 19.3M/S基本风压值 0.35KN/M基本雪压 0.4KN/M地震烈度 7度近震地质条件该工程场区地势平坦，拟建地土类为软弱场地土，建筑场地类别为三类。
1.2 建筑设计说明本毕业设计题目为南京市某高中教学楼，拟建于南京市区内，建筑的主要功能教学使用等。
建筑结构形式为钢筋砼框架结构。
建筑物为五层，建筑高度为18.6米。
作为教学楼，在设计过程中从建筑的功能分区和造型要求着手，结合具体施工的可能性，从合理和经济的角度出发，选择简洁而实用的建筑方案。
平面设计建筑平面设计是组合布置建筑物在水平方向房屋各部分的组合关系，它包括使用部分和交通联系部分的设计教学楼使用部分的平面设计充分考虑了各种房间的使用功能要求，重点满足教学的主要功能。
各房间通风顺畅，不同分区互不影响又相互联系，空间利用合理且满足安全疏散的要求。
交通联系部分把各个房间以及各楼层有机地组合起来，考虑到使用部分的功能分区，减少交通干扰。
立面和剖面设计在建筑立面的处理上，主要是适当地把握好建筑的地域性和时代感想结合的问题。
充分利用建筑场地的宽度，把建筑的立面尽量的做大。
在建筑立面细部处理上，尽量采用能与建筑气质相关联的形式，使建筑看上去美观，大方，庄重，新颖。
建筑物为五层，建筑物的各层层高除底层均为3.6米，女儿墙为0.6米高，本设计的室内外高差为450mm，在室外设三个踏步起过度作用，剖切面位置见剖面图。
毕业设计任务中学教学楼设计
毕业设计任务中学教学楼设计第一篇：毕业设计任务中学教学楼设计设计题目中学教学楼一、设计项目广州市某中学教学楼。
二、建设地点广州市市中心，拟建基地总平面如图所示。
城市干线56m10m 6.5m 城市干线28m 基地平面原有建筑三、建筑规模建筑层数：5-6层。
总建筑面积：4000m左右。
房间名称及使用面积指标：房间名称普通教室教学用房实验室仪器准备室音乐教室乐器室语言教室电脑教室2间数 26 3～4 3～4 1 1 2 2～4每间使用面积2m 53～57 85～90 40～46 70～75 15～20 85～90 85～905m 备注每班定员50人语言教室附加控制室40～45m美术室附加教具室40～45m教师休息室可每层或隔层设美术教室教师休息室行政用房生活、教学办公室党政办公室社团办公室传达、值班室教职工宿舍 4～5 15 8 2～3 285～90 16～20 13～20 13～20 13～20 10～20宿舍、食堂在总平面中布置传达、值班可设在楼外四、设计内容及要求1．建筑设计部分1）建筑设计要求达到初步设计深度要求，办公楼组成及相应面积要求如下表所示。
2）建筑施工图的内容为：（1）总平面图（1∶500）（可省略），各层平面图（1∶100），屋顶平面图（1∶100～1∶200）；（2）主要立面图2-3个（1∶100）；（3）剖面图2个（1∶100），从楼梯间剖过；（4）主要节点详图2-3个（1∶20～50）；（5）门窗表、装修表及建筑设计说明。
2．结构设计部分 1）结构选型和结构布置结构形式采用钢筋混凝土框架结构。
根据建筑设计和结构承重及抗震方面的要求、场地地质条件、现场材料供应和施工技术条件等，合理进行结构布置，确定整体方案，统一构件编号及各构件的定位尺寸，绘制出结构平面布置图。
2）结构计算首先根据计算选用主要标准构件，包括屋面、楼面预制构件和门窗过梁等。
然后选取一榀有代表性的框架及其柱下基础进行设计计算。
某市某中学教学楼建筑毕业设计(完整版)

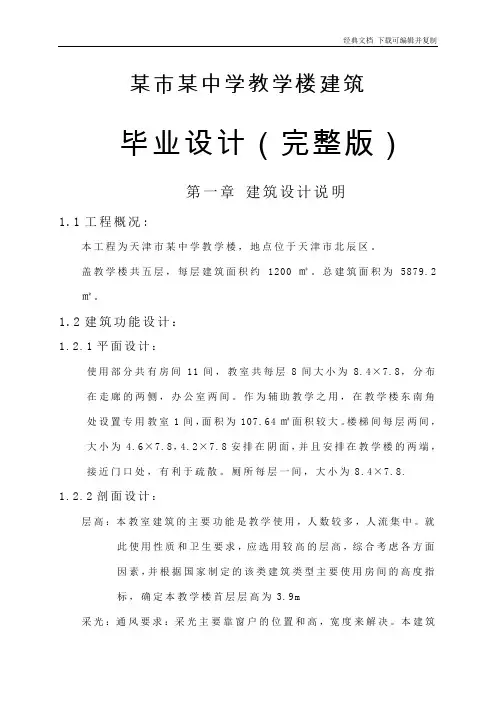

某市某中学教学楼建筑毕业设计（完整版）第一章建筑设计说明1.1工程概况:本工程为天津市某中学教学楼，地点位于天津市北辰区。
盖教学楼共五层，每层建筑面积约1200㎡。
总建筑面积为5879.2㎡。
1.2建筑功能设计：1.2.1平面设计：使用部分共有房间11间，教室共每层8间大小为8.4×7.8，分布在走廊的两侧，办公室两间。
作为辅助教学之用，在教学楼东南角处设置专用教室1间，面积为107.64㎡面积较大。
楼梯间每层两间，大小为 4.6×7.8，4.2×7.8安排在阴面，并且安排在教学楼的两端，接近门口处，有利于疏散。
厕所每层一间，大小为8.4×7.8.1.2.2剖面设计：层高：本教室建筑的主要功能是教学使用，人数较多，人流集中。
就此使用性质和卫生要求，应选用较高的层高，综合考虑各方面因素，并根据国家制定的该类建筑类型主要使用房间的高度指标，确定本教学楼首层层高为 3.9m采光：通风要求：采光主要靠窗户的位置和高，宽度来解决。
本建筑中教室的开间，进深，层高均较大，为保证室内光线充裕，采用内廊式组合的单侧采光。
朝向问题：个使用房屋和辅助房屋均采用南北向。
便于采光通风，符合人们的视觉及感觉要求。
首层室内外高差0.6m。
由四步台阶联系。
1.2.3 交通联系部分：走廊：设置带型走廊，由于做教室之用，通行人数较多，故走廊的设置应充分考虑符合人流通畅和建筑防火要求，以及搬运的通行要求。
同时兼顾学生课间休息活动的功能，过道的宽度和面积均应增大，综合以上因素，并根据《建筑设计防火规范》，走廊设计净宽度为3m.楼梯：作为各层房间的垂直联系部分，考虑满足人流疏散，根据通行人数和建筑防火要求，以及行人上时的侧身避让，节约建筑面积，已采用两跑楼梯，开间采用 4.6m，楼梯宽 1.9m。
楼梯间布置在教学楼两侧部位，使教师道两侧楼梯间的距离减量节省，提高效率。
在教学楼东西两侧设置两个出入口，使最中间教室到出入口距离小于35m,满足防火要求和紧急疏散要求，同时作为出入口的内外过渡还在首层设置门厅7.8*8.4m,并使门厅兼有交通导向，减少来往人流交叉和干扰的功能。
教学楼设计优秀毕业设计
教学楼设计——优秀毕业设计
设计目标：
教学楼是学校教学和学习活动最主要的场所，本设计旨在将教学楼打造为一个现代化、智能化、舒适化的学习空间。
设计要素：
1. 空间规划：分析教学楼内的各种活动和功能需求，合理规划室内外开放空间、走廊、教室、实验室、图书馆等功能区域。
2. 设计理念：贯彻绿色、环保的设计理念，充分考虑节能、节水、适应气候等因素，同时提高建筑物周围的自然景观。
3. 建筑材料：选用环保、可回收材料，并尽可能降低建筑材料的浪费，符合建筑绿色发展的方向。
4. 技术设施：引入最新的技术设备，如智能化教室、触摸屏、无线网络等，提供更好的学习体验，方便学生的学习和教师的教学。
5. 安全措施：考虑安全因素，建立完善的建筑安全管理制度、消防逃生通道和设备，确保人员和物质的安全。
设计方案：
1. 楼层规划：将教学楼分为不同层次，每层包括学生休息区、教室、实验室、图书馆和教师办公区域等多功能区域。
2. 设计整体：采用现代简约的设计风格，外观简洁大方，内部色调温馨舒适，结合自然光线设计采光系统。
3. 管理系统：引入物联网技术，实现智能化的设备和系统运营，包括安全监控系统、气候控制系统等，提高办公和管理效率。
4. 绿化环保：在建筑外围建造花园，种植花草树木，形成宜人的环境，同时设立垃圾分类垃圾桶等环保设施。
设计成果：
本毕业设计将教学楼打造成为一个先进、舒适、环保的学习场所。
它将各种最新的教学技术设备和安全措施结合起来，推崇一种更加适合现代社会的教育模式，为学生和教师提供一个理想的教学和学习场所。
某中学教学楼毕业设计(含任务书、计算书)--(也适用于其他土木类似案例).

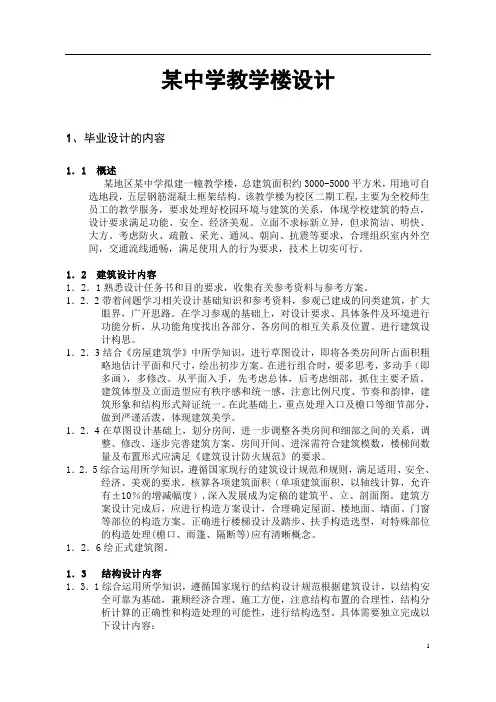

某中学教学楼设计1、毕业设计的内容1．1 概述某地区某中学拟建一幢教学楼，总建筑面积约3000-5000平方米，用地可自选地段，五层钢筋混凝土框架结构。
该教学楼为校区二期工程,主要为全校师生员工的教学服务，要求处理好校园环境与建筑的关系，体现学校建筑的特点，设计要求满足功能、安全、经济美观。
立面不求标新立异，但求简洁、明快、大方。
考虑防火、疏散、采光、通风、朝向、抗震等要求，合理组织室内外空间，交通流线通畅，满足使用人的行为要求，技术上切实可行。
1．2 建筑设计内容1．2．1熟悉设计任务书和目的要求，收集有关参考资料与参考方案。
1．2．2带着问题学习相关设计基础知识和参考资料，参观已建成的同类建筑，扩大眼界，广开思路。
在学习参观的基础上，对设计要求、具体条件及环境进行功能分析，从功能角度找出各部分、各房间的相互关系及位置。
进行建筑设计构思。
1．2．3结合《房屋建筑学》中所学知识，进行草图设计，即将各类房间所占面积粗略地估计平面和尺寸，绘出初步方案。
在进行组合时，要多思考，多动手（即多画），多修改。
从平面入手，先考虑总体，后考虑细部，抓住主要矛盾。
建筑体型及立面造型应有秩序感和统一感，注意比例尺度、节奏和韵律，建筑形象和结构形式辩证统一。
在此基础上，重点处理入口及檐口等细节部分，做到严谨活泼，体现建筑美学。
1．2．4在草图设计基础上，划分房间，进一步调整各类房间和细部之间的关系，调整、修改、逐步完善建筑方案。
房间开间、进深需符合建筑模数，楼梯间数量及布置形式应满足《建筑设计防火规范》的要求。
1．2．5综合运用所学知识，遵循国家现行的建筑设计规范和规则，满足适用、安全、经济、美观的要求。
核算各项建筑面积（单项建筑面积，以轴线计算，允许有±10％的增减幅度）,深入发展成为定稿的建筑平、立、剖面图。
建筑方案设计完成后，应进行构造方案设计，合理确定屋面、楼地面、墙面、门窗等部位的构造方案。
正确进行楼梯设计及踏步、扶手构造选型，对特殊部位的构造处理(檐口、雨篷、隔断等)应有清晰概念。
某5层教学楼建筑结构全套毕业设计方案

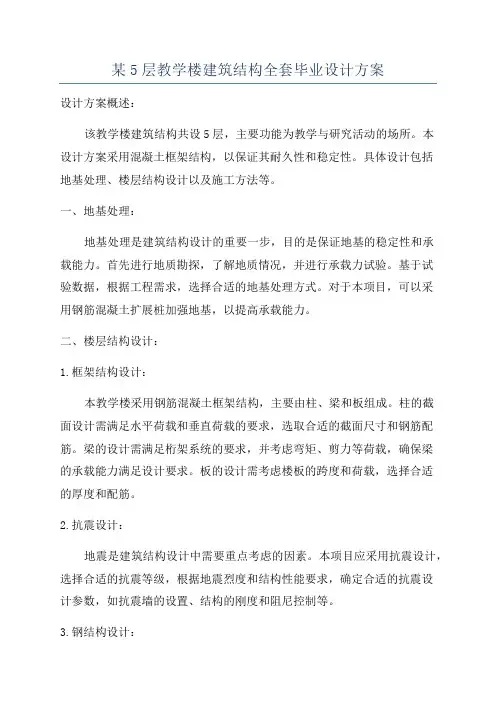

某5层教学楼建筑结构全套毕业设计方案设计方案概述：该教学楼建筑结构共设5层，主要功能为教学与研究活动的场所。
本设计方案采用混凝土框架结构，以保证其耐久性和稳定性。
具体设计包括地基处理、楼层结构设计以及施工方法等。
一、地基处理：地基处理是建筑结构设计的重要一步，目的是保证地基的稳定性和承载能力。
首先进行地质勘探，了解地质情况，并进行承载力试验。
基于试验数据，根据工程需求，选择合适的地基处理方式。
对于本项目，可以采用钢筋混凝土扩展桩加强地基，以提高承载能力。
二、楼层结构设计：1.框架结构设计：本教学楼采用钢筋混凝土框架结构，主要由柱、梁和板组成。
柱的截面设计需满足水平荷载和垂直荷载的要求，选取合适的截面尺寸和钢筋配筋。
梁的设计需满足桁架系统的要求，并考虑弯矩、剪力等荷载，确保梁的承载能力满足设计要求。
板的设计需考虑楼板的跨度和荷载，选择合适的厚度和配筋。
2.抗震设计：地震是建筑结构设计中需要重点考虑的因素。
本项目应采用抗震设计，选择合适的抗震等级，根据地震烈度和结构性能要求，确定合适的抗震设计参数，如抗震墙的设置、结构的刚度和阻尼控制等。
3.钢结构设计：在楼层结构中，还可以加入适量的钢结构，以增加结构的稳定性和抗震能力。
例如，在柱和梁的连接部位，可以采用钢板剪力墙集合设计，提高结构的整体刚度和韧性。
三、施工方法：根据上述设计方案，施工过程中需要严格按照设计图纸和施工规范进行。
对于混凝土框架结构，可采用先搭设模板，再进行钢筋安装和混凝土浇筑的施工方法。
根据楼层高度，分段进行施工，确保结构的整体稳定性。
四、结论：本教学楼建筑结构设计方案采用混凝土框架结构，通过地基处理、楼层结构设计和施工方法的设定，保证了建筑物的稳定性和耐久性。
同时，为了满足抗震要求，可以加入合适的钢结构设计。
整体设计方案可为该教学楼的施工提供指导，并确保其在使用过程中达到安全、舒适和功能完善的要求。
精编综合教学楼结构设计-毕业设计资料
1 建筑设计1.1工程概况河南信阳师范学院为适应高校扩招的需求，在河南省政府的大力支持下，拟建一栋综合教学楼。
中国人民银行（06）字第03号文件下达了“综合教学楼”的计划任务，此综合教学楼已经过城市规划局审核定点，位于校内图书馆东侧。
1.1.1 设计要求（1）建筑结构部分：该综合楼系教学、办公于一体，建筑面积7043㎡左右，总投资850万元，本建筑为“L”型，要求开间3.6m，进深6m，走廊2.4m。
底层高4.2m，标准层高3.9m，主楼共六层，裙楼二层，层高设置与主楼相同。
采用钢筋混凝土框架结构体系，主楼一—二层分布有教室、实验室、计算机室、电教室等；裙楼一层设有一个小会议室（三开间），功能报告厅（四开间），教师办公室；二层设有一个大会议室（四开间），教师办公室等。
三—六层均为教室。
除一层设管理室（一开间）而外，一—六层各设教师休息室一个（一开间）东西头各设厕所一个，地面采用水磨石，教室设吊灯。
（2）水暖电部分：全楼采用热水供暖，散热器设罩，电器照明电路暗敷，除门厅、走廊、厕所、等用吸顶灯外，其他房间均为日光灯照明，各房间按要求设置电源插座，教室设吊风扇。
1.1.2 施工条件施工由中建一公司承包，该公司技术力量雄厚，施工机械设备齐全，能从事各种民用建筑的施工。
工程所需的各种门窗、中小型钢筋混凝土预制构件以及钢筋，水泥，砂，石等材料均可按实际要求保证供应；施工用水、用电可就近在主干道旁接入，劳动力可满足施工需要。
工期：2007年2月12日至2007年8月20日。
1.2 原始材料1.2.1 气候资料（1） 气温 冬季取暖室外计算温度-9℃，夏季室外计算温度31℃。
（2） 基本风压0.4kN/㎡，最大风级7-8级，全年主导风向东北风，夏季主导风向为南风。
基本雪压0.35kN/㎡，年降水量1200mm ，日最大降水量160mm ，每小时最大降水量为40mm/h ，最大积雪深度为25cm 。
相对湿度 冬季49%，夏季56%。
某中学四层教学楼毕业设计
某中学四层教学楼毕业设计目录摘要 .................................................................................................... 错误!未定义书签。
Abstract ................................................................................................... 错误!未定义书签。
1 设计资料 (1)1.1 工程概况 (1)1.2 建筑设计说明书 (1)1.3 结构说明书 (5)1.3.1 设计楼面活荷载 (5)1.3.2 楼板 (5)1.3.3 梁、柱 (6)1.3.4 墙体 (6)1.3.5 构造柱 (6)1.3.6 其他 (6)2 结构的选型和布置 (7)2.1 结构选型 (7)2.2 结构布置 (7)2.3 初估梁柱截面尺寸 (8)2.3.1 按大跨度进行计算 (8)2.3.2 柱的截面尺寸 (9)3 框架计算简图及梁柱线刚度 (10)3.1 确定框架计算简图 (10)3.2 框架梁柱的线刚度计算 (10)3.3框架柱抗侧移刚度计算 (11)4 荷载计算 (12)4.1 恒载标准值的计算 (12)4.1.1 屋面 (12)4.1.2 各层楼面 (13)4.1.3 梁自重 (13)4.1.4 柱自重 (14)4.1.5 外纵墙自重 (14)4.1.6 内纵墙自重 (14)4.1.7 内隔墙自重 (15)4.1.8 女儿墙自重 (15)4.2 活荷载标准值计算 (15)4.2.1 屋面和楼面荷载标准值 (15)4.2.2 雪荷载 (16)4.3 竖向荷载下框架受荷总图 (16)4.3.1 在A-B 及C-D轴内 (16)4.3.2 在A-B 轴间框架梁 (16)4.3.3 在B- C轴间框架梁 (18)4.3.4 C-D轴间框架梁同A-B 轴间框架梁 (18)4.3.5 A轴柱纵向集中荷载的计算 (18)4.3.6 B轴柱纵向集中荷载的计算 (19)4.4恒活荷载作用下的弯矩计算 (20)4.5 风荷载计算 (21)5 内力计算 (24)5.1 恒（活）载作用下框架的内力 (24)5.2 恒（活）载作用下框架的弯矩计算 (24)5.3恒活荷载作用下的梁柱端剪力计算 (28)6 内力组合 (33)6.1 框架结构柱的内力组合 (33)7 构件配筋计算 (44)7.1框架梁截面设计 (44)7.2框架柱截面设计 (51)7.3 板的截面设计 (69)7.4 楼梯设计 (72)7.5 基础设计 (76)结论 .................................................................................................... 错误!未定义书签。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
摘要：教学楼是为师生工作、学习提供最为良好环境的建筑物。
通过方案比较外廓式“L”型与內廓式“一”型的优劣，决定本项目设计为一幢采用“一”字型建筑形式的教学楼。
通过调研石家庄市的工程地质条件和该教学楼的功能要求，决定本建筑采用钢筋混凝土框架结构。
同时为增强其使用功能，通过对建筑物的结构、系统、服务与环境四个基本元素以及他们之间内在联系的优化组合，提供了一个投资合理、运行高效、舒适便利的环境。
设计计算遵循先整体后局部、先主体后附属、先主要后次要的原则清晰地展现了建筑各个部位的尺寸要求，为准确、高效地施工做好了十足的准备工作。
本教学楼的建成将会为广大学子提供一个温馨舒适的学习环境。
关键词：钢筋混凝土框架结构、建筑设计、结构设计、方案比较、教学楼。
1 设计资料1.1工程概况（1）工程位置：石家庄市红旗大街与槐安路交叉口附近。
（2）工程名称：石家庄市某校教学楼。
（3）工程概况：该建筑设计总高度为15 m，共4层，首层层高4.6m，其余每层层高3.6 m，室内外高差0.45 m。
（4）气候条件:该工程所处区域夏季主导风向为东南风，冬季主导风向为西北风。
基本风压0.35 kN/m2，基本雪压0.35kN/m2。
（5）工程地质及水文状况:根据对建筑地基钻孔勘测，钻孔孔口标高在68.21m～68.61m之间，地貌上位于滹沱河冲积扇中下部，该区为第四纪冲洪积平原地貌，第四纪沉积韵律较为明显。
根据本工程相关钻探资料及室内土工试验结果等资料显示，按地层沉积年代、成因将本工程沿线地层分为人工堆积层（m1Q）、新近沉积层（Q4al+pl）、第四系全新统冲洪积层（a1+p14Q）、第四系上更新统冲洪积层（a1+p13Q）四大层。
本工程施工范围内土层自上而下依次主要为杂填土①1层、素填土①2层、黄土状粉质粘土②2层、黄土状粉土②3层、黄土状粉质粘土③1、黄土状粉土③2层、粉质粘土⑤1层、粘土⑤5层；水文地质条件：根据勘察资料显示，本段线路水位埋深大约25~30m，位于结构底板以下，因此本工程可以不考虑地下水腐蚀性的影响。
根据可研报告，本场地范围内，潜水对混凝土结构具有腐蚀性；长期浸水条件下对钢筋混凝土中的钢筋具有腐蚀性；在干湿交替环境下对钢筋混凝土中的钢筋有微腐蚀性，地基承载力特征值为175 kN/m2 。
（6）周边环境情况：拟建场地周边地形平坦开阔，地下未发现古代建筑，用地四周有较少住宅楼，不影响本建筑的安全施工。
（7）地面粗糙类型：B类。
（8）地面抗震设防烈度为7.5度，建筑耐火等级为二级，建筑耐火年限为50年。
1.2建筑设计说明书本设计说明是对已有建筑方案的必要及补充的说明。
根据防火疏散规范要求确定楼梯位置、走廊与梯段净宽、办公室布置、墙体防水等构造做法。
此外根据有关的建筑规范给出了建筑的等级要求。
设计教学楼位于石家庄市市区内，交通便利，周围建筑厂商较多，建筑施工材料、施工设备供应充足、及时，旁边有足够多的建筑类高校可以提供较多的人才支持。
建筑占地面积为835.7621㎡，建筑面积为3339.0410㎡，建筑总层数为四层。
建筑场地平坦开阔，地下未发现古代建筑物。
场地周围地质条件良好，便于施工。
1.2.1设计依据（1）建设行政主管部门对本工程的批复文件。
（2）与甲方签订的设计合同及经甲方同意的建设方案。
（3）现行国家有关建筑工程设计规范、标准：《中小学建筑设计规范》（GBJ99-86(2001版)）《建筑抗震设计规范》（GB50011-2001）《建筑设计防火规范》（GBJ16-87(2001版)）《混凝土结构设计规范》（GB50010-2002）《建筑结构可靠度设计统一标准》（《GB 50068-2001》）《河北省民用建筑节能设计标准》(采暖居住建筑) DBJ41/062-2005 。
《建筑结构荷载规范》（GB50009-2001）《建筑地基基础设计规范》（GB50007）1.2.2 设计说明（1）本工程为石家庄市某校教学楼，建筑结构形式为钢筋混凝土框架结构，建筑主体高度为15.000 m，建筑基础形式采用条形基础。
（2）本设计中柱距为7.20m，进深为6.60m，楼梯开间为3.6m。
（3）依据国家建筑二级防火要求，楼梯设在了建筑的两端，且在建筑的两端均设有安全通道，符合防火要求。
（4）本工程相对标高值±0.000m相对于绝对标高值（黄海系）为68.15m。
（6）本设计中建筑长50.900m，在建筑左侧设有厕所，厕所地面低于同层教室地面30mm。
（7）为了防潮和预防洪水季节雨水进入室内，设室内外高差，高差450mm。
（8）为了采光通风满足要求，窗地比均大于1/7，窗台高900mm。
（10）屋面防水等级采用二级防水，防水设计使用年限为20年，不上人屋面。
1.2.3等级说明（1）根据建筑抗震设计规范，本工程为丙类建筑。
（2）本工程安全等级为二级，设计使用年限为70年。
（3）本工程抗震设防烈度为7.5度，设计基本地震加速度值为0.2g。
设计地震分组为第一组；场地类别为Ⅱ类。
（4）建筑物抗震等级:框架结构为2级。
（5）本工程地基基础设计等级为丙级。
（6）本建筑物防火等级为二级。
1.2.4建筑设计说明及构造做法（1）长度单位毫米以“mm”表示，标高单位米以“m”表示。
（2）本建筑共四层，室内外高差-0.450m，首层室内地坪标高±0.000m，建筑总标高15.000ｍ。
（3）建筑材料:现浇的框架柱、梁、板、楼梯间混凝土均为C30，梁柱受力筋HRB335，箍筋HPB235，所有的板钢筋HPB235，外墙加气混凝土砌块250mm宽，内墙加气混凝土砌块200mm。
（4）卫生间:地面低于同层楼地面30mm，地漏方向找坡1.2%。
地面采用防滑地砖，墙面采用防水砂浆墙面，做法详见98ZJ001-33-16。
（5）屋面做法：屋面做法详见中南98ZJ001 屋16；楼地面做法：楼地面做法详见中南98ZJ001 楼6；（6）各房间内墙面做法采用混合砂浆墙面，做法详见中南98ZJ001 内墙4。
（7）第四层楼梯间设有通向屋顶的通道，屋顶开检修孔尺寸为800mm×800mm。
（8）屋顶落水管直径为100mm。
1.3结构说明书1.3.1工程概况（1）设计教学楼为现浇混凝土框架结构，房屋高度详见建筑施工图，基础为钢筋混凝土条形基础。
（2）根据国家现行规范规定，本工程建筑结构按7.5度三级抗震设防，基本风压为0.35 kN/m²，结构设计使用年限为70年。
（3）设计基本地震加速度为0.2g，设计地震分组为第一组，抗震设防类别为丙类，场地类别为II类，建筑结构安全等级为二级，基础设计的等级为丙级。
（4）依据规范、规程、标准《混凝土结构设计规范》（GB50010-2002）《建筑抗震设计规范》（GB50011-2001）《建筑结构荷载规范》（GB50009-2001）《建筑地基基础设计规范》（GB50007-2002）《地下工程防水技术规范》（GB50108-2001）1.3.2设计楼面活荷载（1）不上人屋面：0.5 kN/m²（2）教室及卫生间：2.5kN/m²（3）走廊、楼梯：2.5kN/m²1.3.3材料（1）.混凝土等级：立柱、挡板和格构梁等级均不低于C20，其余所有混凝土的强度等级都为C30。
（2）.钢筋：钢筋采用三中类型HPB235（A）、HRB335（B）、HRB400（C）。
（3）.墙体：标高±0.000以上填充墙采用加气混凝土砌块，掺和M5混合砂浆砌筑。
1.3.4楼板（1）.板的设计说明详见各结构施工图及国家建筑标准设计图集《混凝土结构施工图平面整体表示方法制图规则和构造详图》(03G101-1)。
（2）.板的混凝土保护层厚度均不低于20mm。
（3）.HPB235钢筋所注长度不包括弯钩长度。
锚固长度为24d，板中受力筋的短向钢筋放在长向钢筋之上。
1.3.5梁、柱（1）.梁、柱的设计说明详见相应结施图及国家建筑标准设计图集《混凝土结构施工图平面整体表示方法制图规则和构造详图》(03G101-1)。
（2）.梁、柱受潮易腐蚀，混凝土保护层厚度均不低于40mm。
（3）混凝土柱锚入基础梁的钢筋应在基础施工时预埋，预埋钢筋的直径、数量同上部柱。
1.3.6墙体（1）.填充墙的长度≧5m时，每隔3-4m在墙中设200X墙厚砼构造柱，柱主筋上下分别锚入梁内，锚入长度500mm，箍筋为A8@200.（2）女儿墙在每一相交轴线上均应设250X250混凝土构造柱1.3.7构造柱（1）.构造柱纵筋锚于基础内直段长度>la，并弯直钩> 250mm直钩.纵筋层间搭接长度>la，箍筋为@100，且加密高度不能<500;（2）.穿楼面的构造柱、纵筋在穿楼面处应上下贯通，在楼面以上才能搭接;（3）.墙与柱连接处沿柱高每@500mm设2^18 拉结筋，拉结筋伸入墙体内长度不小于1000mm，遇门窗洞按实际长度截取，钢筋伸入柱内不少于210mm.1.3.8其他（1）卫生间及管井周边均做砼反边，宽度同墙做法；（2）所有设备基础均以厂家订货为准，且待设备到货核实后方可施工。
（3）未经设计许可，不得改变结构的用途和使用环境。
