[GBK] 国外抗辐射加固FPGA研制情况概述(1)
L B NL 1.65V R es et L B NL 1.77 V Multiplier
L B NL 1.77V R es et L B NL 1.65V Multiplier
L B NL 1.65V Inverter + R egis ter L B NL 1.65V A ND
L B NL 1.95 R egis ter 125°C UC L 1.65V Multiplier
ATMEL抗辐射加固设计、CMOS工艺 FPGA产品
C onfiguration S E U
1.00E -02 1.00E -03
c m2
1.00E -04
X -S ec tion / devic e
1.00E -05
1.00E -06
1.00E -07 0 10 20 30 LE T 40 MeV /(mg/c m2) 50 60 70 80
HONEYWELL 抗辐射加固FPGA研制情 况
图3. HONEYWELL SOI FPGA 芯片照相
JAXA 抗辐射加固FPGA研制情况
• JAXA (Japan Aerospace Exploration Agency) 已 经着手研制抗辐射加固FPGA，据资料显示 其已于2009年7月完成等效450K系统门SOI FPGA的研制； • 其采用0.15um，PD-SOI工艺，并进行了抗辐 射加固设计； • 1.5V的内核供电，3.3V的IO供电； • SEU/SET free up to LET 64MeV/(mg/cm2) • TID 100 krad(Si)
Now
July 2010 July 2010 Nov 2010 Jan 2011
Nov 2010 Jan 2012
HONEYWELL 抗辐射加固FPGA研制情 况
• HONEYWELL公司从2003开始着手研制SOI基 耐高温FPGA,并于2005年10月左右完成设计 流片； • 据资料显示HONEYWELL研制的此款FPGA功 能架构上等同于ATMEL的AT6010产品，内部 含有30000等效门，6400个寄存器，204个 用户IO,采用HTSOI 0.8um工艺实现，耐 225℃高温. • 芯片面积达12mm X 16mm • 图3是该款FPGA的版图照相
ATF280系列抗辐射特性：
– – – – ATC18RHA, 0.18µm technology TID tested up to 300 Krad without parameters drift No SEL up to 70 MeV.cm² /mg@125°C SEU:
• ATC18RHA SEU hardened DFF: LET threshold of 30 MeV/mg/cm2) • Genesys memory synthesizer: LET threshold of 25 MeV/mg/cm2), • very good SEU hardening results obtained for the compiled memories when used with error correction code (very low saturated cross section), resulting into a bit error rate improved by a factor > 1000 in GEO orbit. • sensitivity of the standard DFF to SEU (LET threshold of 2 MeV/mg/cm2). • very low SEU sensitivity of the ATC18RHA PLL. • for small memory blocks, the interest of using the SEU hardened synthesized memories rather than the compiled memories, even with Error Correction Code (error rate per bit improved by a factor > 100). • 图2-1，图2-2描述了 ATF280E配置位的SEU特性
ATMEL 抗辐射加固FPGA研制情况
• ATMEL公司目前已经形成多款具备自主架构 的抗辐射加固FPGA产品，并为其配套设计 了抗辐射加固的EEPROM，其FPGA产品包括: 抗辐射加固设计、CMOS工艺产品，及SOI CMOS工艺抗辐射加固产品，图1是ATMEL公 司抗辐射FPGA产品的发展、规划线路图：
JAXA 抗辐射加固FPGA研制情况
据资料显示其合作的FOUNDARY 主要 是日本的OKI，右图是OKI的PD-SOI工 艺的参数
谢谢！
表1 . AT40K系列产品逻辑单元与配置单元规模
ATMEL抗辐射加固设计、SOI CMOS 工艺产品
ATFS450 FPGA 特性：
• • • • • • • • • • • • • • • ������ ������ ������ ������ ������ ������ ������ ������ ������ ������ ������ ������ ������ ������ ������ OSC 150nm SOI process Latch-up free Far more easier SEU/SET hardening (smaller die size) 450K equivalent ASIC gates 152x152 core cells 75 MHz internal performance 3.3V and 1.8V programmable IO and 1.5V array bias voltages 230 cold sparing and PCI Compliant I/O pads Radiation hardened FreeRAM™180 KBits 8 pairs LVDS 240Mbps transceivers and 8 pairs LVDS 240Mbps receivers 8 Global SEU/SET immune Clocks Package MQFPF256 (118 IOs), MQFPF352 (214 IOs) Radiation hardness Heavy ions Latch-up free at LET of 70 MeV/mg/cm² at 125°C SEU/SET free at LET of 64 MeV/mg/
国外抗辐射加固FPGA研制情况 概述
----------研制单位介绍 ----------研制情况介绍
吴利华 中科院微电子所 11-26-2010
国外开展抗辐射加固FPGA研制机构
据目前可查，国外已开展抗辐射加固FPGA研制的 机构主要位于美国、日本，包括以下三家：
• ATMEL公司 （美国） • HONEYWELL公司（美国） • JAXA (Japan Aerospace Exploration Agency)（日本）
ATMEL抗辐射加固设计、SOI CMOS 工艺产品
• ATMEL抗辐射加固设计、SOI CMOS工艺FPGA产 品主要包括AT40K系列及ATFS450系列产品，其 中AT40K系列产品规模较小， ATFS450系列主要 为中等规模FPGA
ATMEL抗辐射加固设计、SOI CMOS 工艺产品
下表是AT40K系列产品逻辑单元及配置单元的规模：
Hale Waihona Puke TMEL 抗辐射加固FPGA研制情况
图1. ATMEL 抗辐射FPGA发展线路图
ATMEL抗辐射加固设计、CMOS工艺 产品
• ATMEL抗辐射加固设计、CMOS工艺FPGA产品主要包括ATF280系列, 以ATF280E 为列其特性如下：
ATMEL抗辐射加固设计、CMOS工艺 FPGA产品
ATMEL 抗辐射加固FPGA产品
ATMEL抗辐射加固设计FPGA产品的供货情况：
• • • • • • • • • • • AT40KEL040 ATF280F Samples Engineering Models (after full characterization) - ATF280F-2J-E - ATF280F-KA-E Flight Models (QML-Q, QML-V) ESCC evaluation ATFS450 1st samples Flight Models Now
L B NL 1.65 R egis ter UC L 1.65V R es et
图2-1. SEU sensitivity of ATF280E configuration bits
ATMEL抗辐射加固设计、CMOS工艺 FPGA产品
图2-2. SEU sensitivity of ATF280E configuration bits
半导体器件辐射效应及抗辐射加固
半导体器件辐射效应及抗辐射加固随着空间技术和国防科技的不断发展，半导体器件在航空、航天、军事等领域的应用越来越广泛。
然而，半导体器件在受到空间辐射后会产生各种效应，如离子注入、光刻、蚀刻等，这些效应会导致器件性能下降甚至失效。
为了提高半导体器件的可靠性，抗辐射加固技术成为了研究热点。
半导体器件受到辐射后，会产生各种效应。
其中，离子注入是一种常见的辐射效应，它是指高能离子在半导体中注入并形成堆积层，从而导致器件性能下降。
光刻则是指辐射引起的半导体表面形态变化，它会导致器件的几何形状和尺寸发生变化，进而影响性能。
蚀刻也是辐射效应之一，它是指辐射引起的半导体表面物质损失和形貌变化，进而导致器件性能下降。
为了应对半导体器件的辐射效应，各种抗辐射加固技术应运而生。
材料选择是一种有效的加固方法。
通过选择具有优良抗辐射性能的材料，如碳化硅、砷化镓等，可以显著提高半导体器件的抗辐射能力。
结构优化也是一种有效的抗辐射加固技术。
例如，通过优化器件的结构，可以降低辐射对器件性能的影响。
减少剂量率也是一种可行的加固方法。
通过降低辐射剂量率，可以减少器件受到的辐射损伤，从而提高器件的可靠性。
为了比较各种加固技术效果，我们选取了一种常见的半导体器件——互补金属氧化物半导体（CMOS）进行实验研究。
我们采用材料选择方法，分别选用碳化硅和硅材料制作CMOS器件。
实验结果表明，碳化硅材料的CMOS器件性能更稳定，抗辐射能力更强。
然后，我们采用结构优化方法，对CMOS器件的结构进行了优化设计。
优化后的CMOS 器件在受到辐射后，性能下降幅度明显减小。
我们采用减少剂量率方法，降低了辐射剂量率。
实验结果显示，降低剂量率后，CMOS器件的性能更加稳定。
本文对半导体器件的辐射效应及抗辐射加固技术进行了深入探讨。
通过实例分析，我们发现材料选择、结构优化和减少剂量率等抗辐射加固技术均能有效地提高半导体器件的抗辐射能力，从而提高器件的可靠性。
其中，材料选择是最为关键的加固方法，它直接决定了器件的抗辐射性能。
FPGA技术介绍与展望
FPGA技术介绍与展望FPGA（Field-Programmable Gate Array）是一种可编程逻辑设备，它可以用来实现数字电路的任意功能。
相比于传统的ASIC（Application-Specific Integrated Circuit）芯片，FPGA具有更高的灵活性和可重构性。
本文将介绍FPGA技术的原理、特点以及未来的发展展望。
FPGA的原理基于可编程门阵列（Programmable Logic Array，PLA）和可编程互连（Programmable Interconnect）技术。
PLA是由一系列可编程逻辑单元（Logic Element，LE）组成的，每个LE可以实现逻辑运算、存储和计数等功能。
可编程互连则用于连接不同的LE，形成所需的电路结构。
通过编程配置FPGA中的PLA和互连，可以实现各种不同的电路功能。
FPGA的特点主要包括灵活性、可重构性和高性能。
首先，FPGA可以根据需求灵活地配置逻辑功能和互连结构，可以实现各种不同的数字电路。
其次，FPGA可以通过重新编程来实现功能的改变，而无需重新设计和制造芯片。
这样可以大大缩短产品的开发周期，提高开发效率。
最后，FPGA具有高性能的特点，可以实现高速的并行计算和信号处理，适用于各种高性能应用领域。
FPGA技术在多个领域有着广泛的应用。
首先，在通信领域，FPGA可以用于实现各种通信协议的编解码、调制解调、信号处理等功能，同时具有较低的功耗和较高的数据处理能力。
其次，在图像和视频处理领域，FPGA可以用于图像处理、视频编码和解码、计算机视觉等应用，具有较高的并行计算能力和实时性能。
此外，FPGA还被广泛应用于工业自动化、航天航空、医疗设备等领域。
未来，FPGA技术将继续发展和突破。
首先，FPGA的集成度将持续提高，可以实现更多的逻辑单元和互连资源，进一步提高计算和处理能力。
其次，FPGA将更加注重功耗和性能的平衡，通过优化设计和算法，实现更高的能效比。

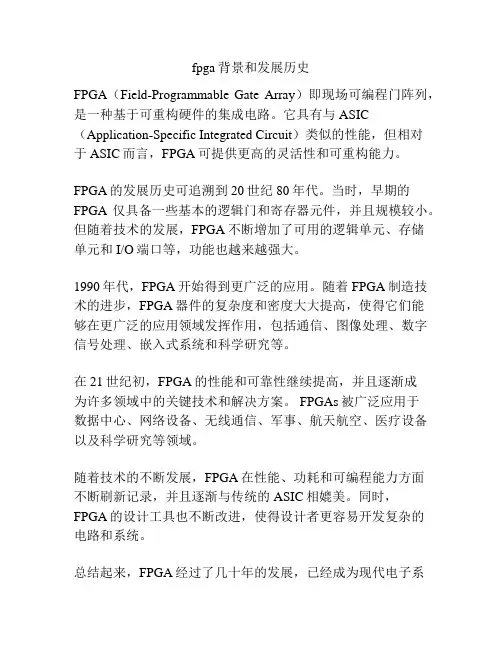

fpga背景和发展历史
fpga背景和发展历史
FPGA（Field-Programmable Gate Array）即现场可编程门阵列，是一种基于可重构硬件的集成电路。
它具有与ASIC （Application-Specific Integrated Circuit）类似的性能，但相对
于ASIC而言，FPGA可提供更高的灵活性和可重构能力。
FPGA的发展历史可追溯到20世纪80年代。
当时，早期的FPGA仅具备一些基本的逻辑门和寄存器元件，并且规模较小。
但随着技术的发展，FPGA不断增加了可用的逻辑单元、存储
单元和I/O端口等，功能也越来越强大。
1990年代，FPGA开始得到更广泛的应用。
随着FPGA制造技术的进步，FPGA器件的复杂度和密度大大提高，使得它们能
够在更广泛的应用领域发挥作用，包括通信、图像处理、数字信号处理、嵌入式系统和科学研究等。
在21世纪初，FPGA的性能和可靠性继续提高，并且逐渐成
为许多领域中的关键技术和解决方案。
FPGAs被广泛应用于
数据中心、网络设备、无线通信、军事、航天航空、医疗设备以及科学研究等领域。
随着技术的不断发展，FPGA在性能、功耗和可编程能力方面
不断刷新记录，并且逐渐与传统的ASIC相媲美。
同时，FPGA的设计工具也不断改进，使得设计者更容易开发复杂的
电路和系统。
总结起来，FPGA经过了几十年的发展，已经成为现代电子系
统设计的重要工具之一。
它具有灵活、可重构、可编程的特点，在越来越多的应用领域中发挥着重要作用。
抗辐射加固微电子论文
抗辐射加固微电子论文１引言预计在未来１０到２０年，微电子器件抗辐射加固的重点发展技术是：抗辐射加固新技术和新方法研究；新材料和先进器件结构辐射效应；多器件相互作用模型和模拟研究；理解和研究复杂３－Ｄ结构、系统封装的抗辐射加固；开发能够降低测试要求的先进模拟技术；开发应用加固设计的各种技术。
本文分析研究了微电子器件抗辐射加固设计技术和工艺制造技术的发展态势。
２辐射效应和损伤机理研究微电子器件中的数字和模拟集成电路的辐射效应一般分为总剂量效应（ＴＩＤ）、单粒子效应（ＳＥＥ）和剂量率（ＤｏｅｓＲａｔｅ）效应。
总剂量效应源于由γ光子、质子和中子照射所引发的氧化层电荷陷阱或位移破坏，包括漏电流增加、ＭＯＳＦＥＴ阈值漂移，以及双极晶体管的增益衰减。
ＳＥＥ是由辐射环境中的高能粒子（质子、中子、α粒子和其他重离子）轰击微电子电路的敏感区引发的。
在ｐ－ｎ结两端产生电荷的单粒子效应，可引发软误差、电路闭锁或元件烧毁。
ＳＥＥ中的单粒子翻转（ＳＥＵ）会导致电路节点的逻辑状态发生翻转。
剂量率效应是由甚高速率的γ或Ｘ射线，在极短时间内作用于电路，并在整个电路内产生光电流引发的，可导致闭锁、烧毁和轨电压坍塌等破坏［１］。
辐射效应和损伤机理研究是抗辐射加固技术的基础，航空航天应用的ＳｉＧｅ，ＩｎＰ，集成光电子等高速高性能新型器件的辐射效应和损伤机理是研究重点。
研究新型器件的辐射效应和损伤机理的重要作用是：１）对新的微电子技术和光电子技术进行分析评价，推动其应用到航空航天等任务中；２）研究辐射环境应用技术的指导方法学；３）研究抗辐射保证问题，以增加系统可靠性，减少成本，简化供应渠道。
研究的目的是保证带宽／速度不断提升的微电子和光（如光纤数据链接）电子电路在辐射环境中可靠地工作。
图１所示为辐射效应和损伤机理的重点研究对象。
研究领域可分为：１）新微电子器件辐射效应和损伤机理；２）先进微电子技术辐射评估；３）航空航天抗辐射保障；４）光电子器件的辐射效应和损伤机理；５）辐射测试、放射量测定及相关问题；６）飞行工程和异常数据分析；７）提供及时的前期工程支持；８）航空辐射效应评估；９）辐射数据维护和传送。
FPGA概述

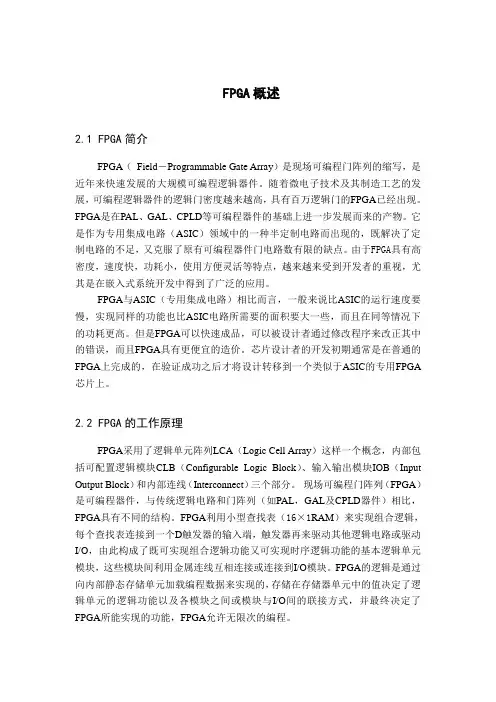

FPGA概述2.1 FPGA简介FPGA（Field－Programmable Gate Array）是现场可编程门阵列的缩写，是近年来快速发展的大规模可编程逻辑器件。
