【中考快递】2019年中考物理母题题源系列：专题05 凸透镜成像规律的应用 含解析
专题05 凸透镜成像规律的应用【1】（2018年泰安卷）在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像.则下列相关说法正确的是（）①光屏上成倒立、放大的实像②照相机是利用这一成像原理工作的③该透镜的焦距f一定满足8cm＜f＜15cm④将近视镜片放在蜡烛和凸透镜之间，要使光屏上出现清晰的像，光屏应靠近透镜A. 只有①和③B. 只有②和④C. 只有②和③D. 只有①和④【答案】C③凸透镜成倒立缩小的实像时，物距大于二倍焦距，即，得：；像距为一倍到二倍焦距之间，即，得：，；综合以上条件得：，故③正确；④将近视镜片，即凹透镜放在蜡烛和凸透镜之间，由于凹透镜对光线有发散作用，所以像将远离凸透镜，所以要使光屏上出现清晰的像，光屏应远离透镜，故④错误；故选C.点睛：凸透镜成像规律是常考试的内容，应牢记凸透镜的成像规律，有些同学总是记不住，要下点功夫，可以结合成像光路图进行练习、记忆.【2 】（2018年临沂卷）在探究凸透镜成像规律的实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰等大的实像，下列说法正确的是（）A. 该凸透镜的焦距是20cmB. 将蜡烛移动到20cm刻度处，移动光屏可得到倒立、放大的实像C. 将蜡烛移动到35cm刻度处，为使烛焰在光屏上成一清晰的像，应向右移动光屏D. 将蜡烛移动到45cm刻度处，为使烛焰在光屏上成一清晰的像，应向右移动光屏【答案】C解答：A、由图可知，此时的物距为20cm，成的是倒立、等大的实像，则u=2f，故f=10cm，故A错误；B、将蜡烛移动到20cm刻度处时，物距为，成的是倒立、缩小的实像，故B错误；C、将蜡烛移动到35cm刻度处，，物距在一倍焦距和二倍焦距之间，像距应大于二倍焦距，故应向右移动光屏，才能在光屏上呈现清晰的像，故C正确；D、将蜡烛移动到45cm刻度处，，物距小于焦距，成正立、放大的虚像，故光屏上接收不到像，故D错误.故选：C.【点睛】本题考查了凸透镜成像规律的应用，要熟练掌握规律的内容，解决此题的关键是求出焦距的大小. 【3 】（2018年福建B卷）在探究凸透镜成像特点实验中，蜡烛、凸透镜和光屏在光具座上的位置如图所示，此时能在光屏上看到烛焰清晰的像，若保持透镜位置不变，将蜡烛沿光具座向远离透镜的方向移动10cm，调节光屏位置，可在光屏上看到A. 缩小的实像B. 放大的实像C. 缩小的虚像D. 放大的虚像【答案】A点睛：此题考查了有关凸透镜成像的规律，掌握凸透镜成像的特点与物距、像距之间的关系，根据物距与像距的大小关系得出成像的特点.【4】（2018年河南卷）在“探究凸透镜成像规律”的实验中，当点燃的蜡烛、凸透镜及光屏处于如图所示的位置时，在光屏上得到烛焰清晰的像.下列说法中正确的是（）A. 光屏上成倒立、缩小的实像B. 图中成像特点与照相机的成像特点相同C. 透镜不动，蜡烛向左移动，光屏向右移动，可再次得到清晰的像D. 透镜不动，将蜡烛与光屏互换位置，光屏上仍能得到清晰的像【答案】D【解析】分析：（1）根据物距和像距的关系判断成像的特点；（2）物近像远像变大，物远像近像变小；解答：A、由图可知，物距小于像距，并且在光屏上得到烛焰清晰的像，所以成的是倒立、放大的实像，故A错误；B、由A知道成的是倒立、放大的实像，与投影仪成像特点相同，故B错误；C、根据物远像近像变小可知，透镜不动，蜡烛向左移动，光屏应该向左移动，可再次得到清晰的像，故C 错误；D、当蜡烛和光屏的位置互换时，物距大于像距，这样可以成倒立、缩小的实像，故D正确.故选：D.【点睛】解决本题的关键是凸透镜成像的几种情况和凸透镜成实像时，物距变化，像距变化，像变化. 【5】（2018年遂宁卷）勤于动手的小聪在探究凸透镜成像规律过程中，将蜡烛、凸透镜和光屏按如图所示放置时，蜡烛通过凸透镜在光屏上形成一个倒立、_____（选填“放大”、“缩小”或“等大”）的清晰的像，利用凸透镜这一成像规律制成的是_____（选填“照相机”、“投影仪”或“放大镜”）；若保持透镜和光屏的位置不变，将蜡烛移到“15cm“刻度线位置，他将自己佩戴的眼镜放在蜡烛和透镜间适当位置时，光屏上又出现了清晰的像，则小明所患的眼疾是_____.（选填“近视眼”或“远视眼”）【答案】缩小照相机近视眼解答：烛焰到凸透镜的距离是物距，光屏到凸透镜的距离是像距.由图知，物距大于像距，由凸透镜成像规律可知，此时成倒立、缩小的实像，应用于照相机；将蜡烛移到“15cm“刻度线位置，物距变大，则像距会变得更小，即像更靠近凸透镜.此时保持凸透镜和光屏的位置不变，在蜡烛和凸透镜之间放置了一个度数合适的眼镜，光屏上也得到了清晰的像，说明这个镜片对光起到了发散的作用，因此，他放置的应该是矫正近视眼的凹透镜片.故答案为：缩小；照相机；近视眼.【点睛】本题考查了探究凸透镜成像规律的实验中，操作的注意事项，成像的特点与规律、应用等，有一定综合性.【难点中心】本题考查凸透镜成像的应用，意在考查考生对物距和焦距进行正确分析和对凸透镜成像规律的理解.涉及到的考点主要是凸透镜成像规律，难点有放大的像与缩小的像的区别、实像与虚像的区别以及物距和像距的理解和应用.【考点难点突破】【知识链节】凸透镜成像规律：凸透镜成像动态变化规律（1）u=2f是成放大实像和缩小实像的分界点；（2）u=f是成实像和虚像的分界点；（3）u=f是正立和倒立的分界点；（4）u=f是像和物体同侧、异侧的分界点；（5）u>f时，物近→像远、像变大；物远→像近、像变小；（6）u<f时，物远→像远、像变大；物近→像近、像变小.关键提醒:实像都是倒立的；虚像都是正立的.【技能方法】第一步：弄清题中的数据的含义，看是物距、像距、焦距.第二步：从题中信息弄清楚到底是哪一种成像规律.第三步：确定物距和焦距的关系或像距和焦距的关系，并用字母具体表示出来.第四步：将数据代入字母关系式中解不等式，问题就得到解决了.【1】.在“探究凸透镜成像的规律”实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰的像.则下列说法正确的是A. 照相机应用了这一成像规律B. 蜡烛燃烧一段时间后，光屏上的像会向下移C. 蜡烛不动，将透镜移至35 cm处，移动光屏可能得到倒立的清晰像D. 更换一个焦距小的凸透镜，只移动透镜仍可在光屏上得到清晰的像【答案】D（2）根据光线过透镜的光心不改变方向，判断蜡烛变短后，像的移动方向.（3）u=f时，不成像；（4）凸透镜成实像时的规律：物近像远像变大，物远像近像变小.解答：A、由图可知，此时的像距大于物距，成倒立、放大实像，是投影仪的原理，故A错误；B、蜡烛变短后，烛焰的位置向下移动，根据光线过透镜的光心不改变方向，像的位置向上移动，故B错误；C、由图可知，物距为30cm，此时f＜30cm＜2f，则15cm＜f＜30cm；蜡烛不动，将透镜移至35cm处，此时的物距为15cm，等于焦距，不成像，故C错误；D、当透镜换成一个焦距稍小一点的凸透镜实验时，此时相当于增大了物距，减小了像距，故可以将凸透镜向左移动，可以在光屏上呈现清晰的像，故D正确.故选：D.【点睛】此题是探究凸透镜成像的规律，主要考查了实验的探究过程及成像规律的应用.此题看似复杂，其实只要用心，仔细审题，并不难.【2】关于凸透镜的应用，下列说法正确的是（）A. 凸透镜成的像都是实像B. 照相时，景物在镜头二倍焦距以内C. 投影仪中的投影片放在镜头二倍焦距以外D. 远视眼镜利用了凸透镜对光的会聚作用【答案】D【解析】A、凸透镜可以成实像，也可以成虚像；当u＜f时，凸透镜成正立、放大的虚像，故A错误；B、照相机是根据物距大于二倍焦距时，凸透镜成倒立、缩小的实像工作的，所以，照相时，景物在镜头二倍焦距以外，故B错误；C、投影仪是根据物距大于一倍焦距小于二倍焦距时，凸透镜成倒立、放大的实像工作的，所以，投影仪中的投影片应放在镜头的一倍焦距和二倍焦距之间，故C错误；D、远视眼将像成在视网膜之后，远视眼镜利用了凸透镜对光的会聚作用，可使光线提前会聚，故D正确.故选：D.点睛：（1）近视眼用凹透镜进行矫正，凹透镜对光线有发散作用；远视眼用凸透镜进行矫正，凸透镜对光线有会聚作用.（2）根据凸透镜成像的三种情况和应用进行判断：u＞2f，成倒立、缩小的实像，应用于照相机，2f＞v＞f.2f＞u＞f，成倒立、放大的实像，应用于投影仪，v＞2f.u＜f，成正立、放大的虚像，应用于放大镜.【3】．下列关于凸透镜应用的说法，正确的是（）A. 近视眼需要佩戴凸透镜来矫正B. 放大镜成正立、放大的实像C. 用手机扫描二维码时，应使二维码位于手机镜头一倍焦距之内D. 要使投影仪成像变大，应使投影仪远离屏幕，同时使镜头靠近投片【答案】DD. 根据凸透镜成倒立实像时的规律，要使投影仪成像变大，应增大像距，使投影仪远离屏幕，同时减小物距，使镜头靠近投影片，故D正确；故选D.点睛：牢记成实像时物距和像距变化的特点，当物距增大时，像距减小，像也会变小，这里的像变小，是与之前比变小，要比较像与物体的大小，要看像距和物距的比较，像距大于物距，像就放大.【4】用一个焦距为10cm的放大镜来观察邮票细节，放大镜与邮票的距离应（）A. 大于20cmB. 等于10cmC. 小于10cmD. 在10cm与20cm之间【答案】C【解析】根据凸透镜成像的规律：当物距小于焦距时，物体通过凸透镜成正立放大的虚像，判断出放大镜与邮票间的距离，选出正确的选项.放大镜成正立放大的虚像，满足u＜f=10cm，所以放大镜与邮票间的距离应是小于10cm.故选：C.【点睛】熟记凸透镜成像的规律：u＞2f，成倒立缩小的实像；u=2f，成倒立等大的实像；f＜u＜2f，成倒立放大的实像；u=f，不成像；u＜f，成正立放大的虚像.【5】已知凸透镜的焦距为15cm.下列说法正确的是A. 当物体距凸透镜10cm时，成正立、放大的实像B. 当物体距凸透镜20cm时，成倒立、放大的实像C. 当物体距凸透镜35cm时，成倒立、放大的实像D. 当物体从距凸透镜20cm处远离凸透镜时，在凸透镜另一侧所成的像逐渐变大【答案】BD. 当物体从距凸透镜20cm处远离凸透镜时，即物距大于焦距，且逐渐变大时，像距会变小，像也变小，故D错误；故选B.点睛：凸透镜成像规律的实验是常考试的内容，要掌握成像时物距和像距变化的特点，当物距增大时，像距减小，像也会变小，这里的像变小，是与之前比变小，要比较像与物体的大小，要看像距和物距的比较，像距大于物距，像就放大.。
中考物理凸透镜成像的规律题试题及答案
一、初中物理凸透镜成像的规律1.用三块凸透镜做成像实验，在保持各凸透镜跟烛焰距离相等的条件下，得到的实验结果如下：透镜甲成放大、倒立、实像；透镜乙成缩小、倒立、实像；透镜丙成放大、正立、虚像。
由此可知甲、乙、丙三个透镜的焦距关系为（）A.于甲＞于乙＞于丙B.于丙＞f J于乙C.于甲＜于乙＜/丙D.于乙＜/丙＜f甲【答案】B【解析】【详解】在保持各凸透镜跟烛焰距离相等的条件下，说明物距u相等，甲透镜成放大、倒立的实像，说明2f田＞u＞f，所以u＞f＞u；乙透镜成缩小、倒立的实像，说明u＞2f，所甲甲甲2 乙以f v u；丙透镜成放大、正立的虚像，说明4＞u；所以，r＞、＞f。
乙2 丙丙甲乙故选B。
2.小明和小红用焦距相等的相同照相机对小强同学拍照，洗出的底片分别为图中的甲和乙,则甲匕A.小红离小强的距离近B.小明和小红离小强的距离相同C.小红要使底片上的像与小明的一样大小红移动位置后，再减小镜头对底片的距离D.小红要使底片上的像与小明的一样大小红移动位置后，再增大镜头到底片的距离【答案】D 【解析】【分析】【详解】由图知，小红拍的像比小明拍的像小，根据凸透镜成像的规律，成的像越小，此时的物距越大，像距越小.所以小红拍摄时，相机与物体的距离较大.即小明离小强同学的距离近，小红离小强同学的距离远；所以选项AB是错误的；有凸透镜成像规律知，小红要使底片上的像与小明拍的一样大，小红移动位置后，再增大镜头到底片的距离即可，即镜头要往前伸，小明要使底片上的像与小红的一样大，小明移动位置后，镜头要往后缩. 所以选项C错误，D正确.故选D.【点睛】要解决此题，除了要知道照相机是根据凸透镜成像原理制成的和需要掌握凸透镜成像的规律.还要知道成实像时的动态变化规律是：物近像远像变大，物远像近像变小.3.当物体距凸透镜8厘米时，在透镜的另一侧光屏上成一个清晰放大的像，若是将凸透镜向光屏方向移动2厘米，则在光屏上又成一个清晰像，那么这透镜的焦距f为A. 2厘米<f<4厘米B. 4厘米<f<5厘米C. 5厘米<f<8厘米D.无法确定【答案】B【解析】【分析】【详解】物体离凸透镜8cm时，在透镜的另一侧得到一个倒立的、放大的实像，2f>u>f,所以，f <8cm< 2f,即4cm<f <8cm——①；由“保持物体与光屏的位置不变，把凸透镜向光屏方向移动2cm,则在光屏上又成一清晰的缩小的像“，可知u=10cm>2f,即f<5cm ---- ②，综上所述，由①②可4cm<f<5cm.故ACD错误，B正确.故选B.4.物体放在凸透镜前30厘米处；在透镜另一侧距离透镜20厘米的光屏上成清晰实像。
专题1：凸透镜成像规律及应用(原卷版+解析)
专题1：凸透镜成像规律及应用凸透镜成像规律及应用是初中物理中重难点之一，也是各省市中考必考考点之一。
凸透镜考查较为难些，有时还以多选的形式出现，综合考查整章内容，具有较高的选拔功能。
一、凸透镜成像规律：1、 凸透镜静态成像规律物距(u)u>2f u=2f f<u<2f u=f u<f 像距(v)f<v<2f v=2f v>2f 不成像 v>u 正倒倒立 倒立 倒立 正立 大小缩小 等大 放大 放大 虚实实像 实像 实像 虚像 应用照相机、摄像机测焦距 幻灯机、电影机、投影仪 强光聚焦手电筒、平行光线 放大镜 特点二倍焦距分大小 一倍焦距分虚实 物像位置关系物像异侧 物像异侧 物像异侧 物像同侧 成像作图 也可以结合下图记忆：2、凸透镜成像动态规律：（1）透镜位置不变，移动蜡烛、光屏：①成实像时，物近像远像变大（或物远像近像变小）：蜡烛越靠近透镜，像变得离透镜越远，像变得越大；反之，蜡烛越远离透镜，像变得越靠近透镜越，像变得越小。
②成虚像时，物近像近像变小（或物远像远像变大）：蜡烛越靠近透镜，像越靠近透镜，像越小；反之，蜡烛越远离透镜，像越远离透镜，像越大。
（2）蜡烛和光屏不动，移动透镜：当移动后的物距等于原来像距时光屏上可以再次成清晰的像。
（3）透镜位置不变，将蜡烛与光屏互换位置：根据光路的可逆性可知，原来成倒立、缩小像时，互换位置后，成倒立、放大的像；原来成倒立、放大像时，互换位置后，成倒立、缩小的像。
3、在凸透镜与蜡烛之间加眼镜(或透镜)（1）光屏上成清晰像时，在凸透镜与蜡烛之间加透镜(或眼镜)后，为使光屏上仍成清晰像时光屏或蜡烛移动方向判断：①在凸透镜与蜡烛之间加远视眼镜(凸透镜):将光屏向靠近透镜方向移动或蜡烛向靠近透镜方向移动，光屏上可再次成清晰的像（凸透镜对光线有会聚作用，凸透镜前再加一个凸透镜时，会使光线提前会聚，像成在光屏前方）。
②在凸透镜与蜡烛之间加近视眼镜(凹透镜):将光屏向远离透镜方向移动或蜡烛向远离透镜方向移动，光屏上可再次成清晰的像（凹透镜对光线有发散作用，凸透镜前再加一个凹透镜时，会使光线延迟会聚，像成在光屏后方）。

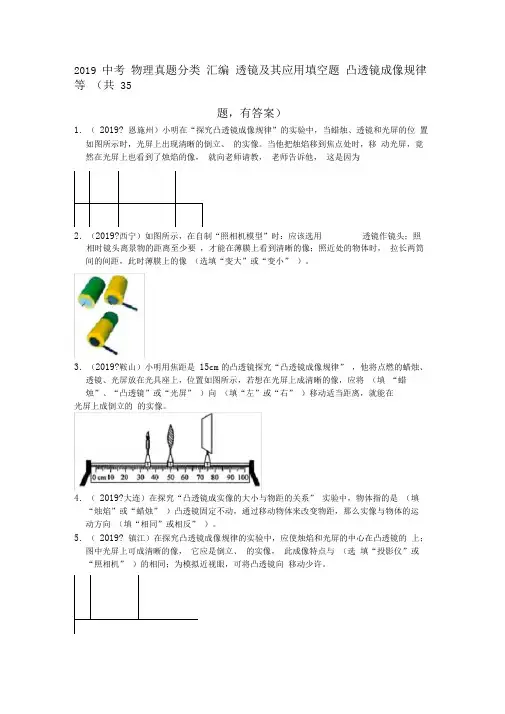

2019中考物理真题分类汇编透镜及其应用填空题凸透镜成像规律等(共35题,有答案)
2019 中考物理真题分类汇编透镜及其应用填空题凸透镜成像规律等（共35题，有答案）1．（2019? 恩施州）小明在“探究凸透镜成像规律”的实验中，当蜡烛、透镜和光屏的位置如图所示时，光屏上出现清晰的倒立、的实像。
当他把烛焰移到焦点处时，移动光屏，竟然在光屏上也看到了烛焰的像，就向老师请教，老师告诉他，这是因为2．（2019?西宁）如图所示，在自制“照相机模型”时：应该选用透镜作镜头；照相时镜头离景物的距离至少要，才能在薄膜上看到清晰的像；照近处的物体时，拉长两筒间的间距，此时薄膜上的像（选填“变大”或“变小” ）。
3．（2019?鞍山）小明用焦距是15cm的凸透镜探究“凸透镜成像规律” ，他将点燃的蜡烛、透镜、光屏放在光具座上，位置如图所示，若想在光屏上成清晰的像，应将（填“蜡烛”、“凸透镜”或“光屏” ）向（填“左”或“右” ）移动适当距离，就能在光屏上成倒立的的实像。
4．（2019?大连）在探究“凸透镜成实像的大小与物距的关系” 实验中，物体指的是（填“烛焰”或“蜡烛” ）凸透镜固定不动，通过移动物体来改变物距，那么实像与物体的运动方向（填“相同”或相反” ）。
5．（2019? 镇江）在探究凸透镜成像规律的实验中，应使烛焰和光屏的中心在凸透镜的上；图中光屏上可成清晰的像，它应是倒立、的实像，此成像特点与（选填“投影仪”或“照相机” ）的相同；为模拟近视眼，可将凸透镜向移动少许。
6．（2019? 仙桃）小明同学参加了学校生物标本制作小组和天文观测兴趣小组，使用简易的显微镜和望远镜都有物镜和目镜。
显微镜的物镜是透镜，望远镜的目镜是透镜（选填“凸”或“凹” ）。
7．（2019? 玉林）过度用手机玩游戏容易使眼睛的晶状体变厚，折光能力变（选填“强”或“弱” ），形成近视眼：为矫正近视眼应佩戴由透镜片做的眼镜。
8．（2019?陕西）6月6日是全国爱眼日。
眼球中晶状体和角膜的共同作用相当于透镜。
视力正常的人看物体时，物体在视网膜上成（选填“正立”或“倒立）、缩小的实像。
2019中考物理试题分类汇编 凸透镜成像规律及应用(含解析)
凸透镜成像规律及应用一．选择题（共21小题）1．（2018•自贡）关于凸透镜的应用，下列说法正确的是（）A．凸透镜成的像都是实像B．照相时，景物在镜头二倍焦距以内C．投影仪中的投影片放在镜头二倍焦距以外D．远视眼镜利用了凸透镜对光的会聚作用【分析】（1）近视眼用凹透镜进行矫正，凹透镜对光线有发散作用；远视眼用凸透镜进行矫正，凸透镜对光线有会聚作用。
（2）根据凸透镜成像的三种情况和应用进行判断：u＞2f，成倒立、缩小的实像，应用于照相机，2f＞v＞f。
2f＞u＞f，成倒立、放大的实像，应用于投影仪，v＞2f。
u＜f，成正立、放大的虚像，应用于放大镜。
【解答】解：A、凸透镜可以成实像，也可以成虚像；当u＜f时，凸透镜成正立、放大的虚像，故A错误；B、照相机是根据物距大于二倍焦距时，凸透镜成倒立、缩小的实像工作的，所以，照相时，景物在镜头二倍焦距以外，故B错误；C、投影仪是根据物距大于一倍焦距小于二倍焦距时，凸透镜成倒立、放大的实像工作的，所以，投影仪中的投影片应放在镜头的一倍焦距和二倍焦距之间，故C错误；D、远视眼将像成在视网膜之后，远视眼镜利用了凸透镜对光的会聚作用，可使光线提前会聚，故D正确。
故选：D。
2．（2018•咸宁）一凸透镜的焦距为15cm，将点燃的蜡烛从离凸透镜40cm处沿主光轴移到20cm处的过程中，像的大小和像距的变化情况是（）A．像变大，像距变大 B．像变小，像距变小C．像变大，像距变小 D．像变小，像距变大【分析】掌握凸透镜成像的三种情况：U＞2f，成倒立、缩小的实像。
2f＞U＞f，成倒立、放大的实像。
U＜f，成正立、放大的虚像。
凸透镜成实像时，物体离凸透镜越近，像离凸透镜越远，像也越大。
【解答】解：凸透镜的焦距是15cm，将点燃的蜡烛从离凸透镜40cm处移到20cm处的过程中，物距始终大于焦距，因此凸透镜成实像，由于物距减小，则像距变大，像变大。
故选：A。
3．（2018•烟台）在“探究凸透镜成像的规律”的实验中，所用凸透镜焦距为10cm，当蜡烛从如图所示的A位置逐渐移到B位置的过程中，像距及其像的变化情况是（）A．像距增大，像变大 B．像距减小，像变大C．像距减小，像变小 D．像距增大，像变小【分析】掌握凸透镜成像的三种情况：U＞2f，成倒立、缩小的实像。
完整版2019年中考物理试题专题训练凸透镜成像规律专题word版含答案
2019年中考物理试题专题训练——凸透镜成像规律专题）探究凸透镜成像规律2019 青岛，141.（出，调节光屏位置，光屏上会①蜡烛和凸透镜置于光具座上图示位置，凸透镜焦距为10cm ）的像，据此规律可制成。
现清晰的（选填“放大”“等大”或“缩小”移动，光屏上能成清晰缩小的像。
②保持蜡烛和光屏位置不动，将凸透镜逐渐向将蜡烛、凸透镜和光屏的中心小明在做“探究凸透镜成像规律”实验中,2.(2019上海，24)蜡烛到凸透镜的距离,现蜡烛的位置如图9 所示10 。
已知凸透镜焦距为厘米, 调至发现光屏上有移动光屏寻找像的位置,(选填“大于”、“等于”或“小于”),厘米为10 。
)( 的像选填“放大”、“等于”或“缩小”一个倒立、）小明同学用蜡烛、凸透镜和光屏等器材做“探究凸透镜成像规律”的实验，2019聊城，（3.记录的实验数据和现察结果见下表。
分析表中数据回答下列问题。
为（1 ）实验中供了如下三种不同焦距的透镜，则小明所用透镜的焦距f C.15cmB.10cm A.20cm的关系，可得出：2）比较物距μ与焦距f（。
①凸透镜成缩小实像的条件是。
②凸透镜成虚像的条件是“＝”或“＜”）v．（选填“＞”（3）凸透镜成放大的实像时，μ）如图是“探究凸透镜成像的规律”实验装置，小明通过实验得到了如表威海，234.（2019所示的实验数据，请回答下列问题：。
cm（1）根据表可知凸透镜的焦距f＝1818“、“17”、“17﹣16时，像距ν应该在（选填“15﹣16”、“﹣＝（2）当u25cm）“缩小”（选填“放大”或当cm范围内；u＝60cm时，光屏上成”“﹣19”或19﹣20）；此（选填“照相机”或“投影仪“）的像，此种成像原理可以制成什么光学仪器？（选填“变暗”光源的一部分，光屏上的像相比原来的像会时，用遮光板遮住LED“缩小”或“不完整”）。
的数据，如图u10cm，小明经过认真测量，得到像高h′与物距＝）（3LED光源的高度h ′与u的关系图象。

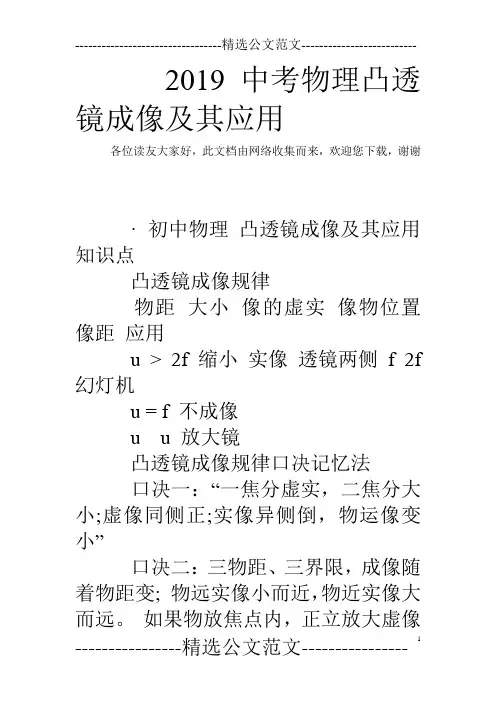

2019中考物理凸透镜成像及其应用
2019中考物理凸透镜成像及其应用各位读友大家好，此文档由网络收集而来，欢迎您下载，谢谢·初中物理凸透镜成像及其应用知识点凸透镜成像规律物距大小像的虚实像物位置像距应用u > 2f 缩小实像透镜两侧 f 2f 幻灯机u = f 不成像u u 放大镜凸透镜成像规律口决记忆法口决一：“一焦分虚实，二焦分大小;虚像同侧正;实像异侧倒，物运像变小”口决二：三物距、三界限，成像随着物距变; 物远实像小而近，物近实像大而远。
如果物放焦点内，正立放大虚像现; 幻灯放像像好大，物处一焦二焦间;相机缩你小不点，物处二倍焦距远。
口决三：凸透镜，本领大，照相、幻灯和放大; 二倍焦外倒实小，二倍焦内倒实大; 若是物放焦点内，像物同侧虚像大; 一条规律记在心，物近像远像变大。
本知识点重点掌握的知识为：凸透镜成像规律与照相机、幻灯机和放大镜的原理。
对于规律我们可以如此记忆“一倍焦距不成像，内虚外实分界明;二倍焦距物像等，外小内大实像成，物近像远像变大，物远像近像变小;实像倒立虚像正，照、投、放大对应明”附：凸透镜成像规律：·初中物理凸透镜成像及其应用典型例题题目某物体放在离凸透镜中心50cm处，所成的像是一个缩小的、倒立的实像，则该凸透镜的焦距可能是A. 50cmB. 40cmC. 30cmD. 20cm答案解析：本题描述的是凸透镜成像的一种现象，所用的成像规律是：当物体到凸透镜的距离大于2倍焦距时，在透镜另一侧的光屏上可以得到一个倒立、缩小的实像。
把这条规律放到本题中就可以逆向分析，从而得出凸透镜焦距的取值范围。
由此判断出50cm这个距离大于2倍焦距，即：50cm>2f，解得f答案： D题目答案本题考点凸透镜成像规律电能与其它形式的能的相互转化解析过程给蓄电池充电，此时蓄电池相当于用电器，它将电能转化为化学能储存起来; 照相机的镜头相当于一个凸透镜;监控摄像头的工作原理与照相机的原理相同; 监控摄像头的镜头也相当于是一个凸透镜.参考答案：化学;凸规律方法本题利用生活中某一实例，考查了学生对物理知识的应用，揭示了物理来源于生活又应用于生活的物理意识.向蓄电池充电时，将电能转化为化学能;蓄电池放电时，将化学能转化为电能.监控摄像头的光学系统的工作原理与照相机的原理相同：成倒立缩小的实像.各位读友大家好，此文档由网络收集而来，欢迎您下载，谢谢。
2019年中考物理真题集锦专题十五：凸透镜成像规律(含答案)
2019年中考物理真题集锦——专题十五：凸透镜成像规律1.（2019福建，26）在“探究凸透镜成像规律”的实验中：（1）需要将凸透镜、蜡烛和光屏安装在光具座上，置于中间位置的应是o（2）调节好装置，将蜡烛放在2倍焦距之外时，光屏上能成（选填“放大”或“缩小”）、倒立的像（选填“实”或“虚”）。
生活中常用的是利用这一成像规律制作的。
（3）将蜡烛移至1倍焦距与2倍焦距之间某处，光屏上成清晰的像。
若烛焰中心下降lcm，光屏上的像会移动（选填“向上”或“向下“），移动的距离1cm（选填“大于”“小于“或“等于”）。
2.(2019北京，31)某同学在做光学实验时，他先将焦距为10cm的凸透镜A固定在光具座上50cm刻度线处，光屏和点燃的蜡烛分别位于凸透镜A两侧，蜡烛放置在20cm刻度线处，如图所示。
左右移动光屏，直至光屏上呈现烛焰清晰的像。
（1）上述光屏上所成的像是（选填“放大”“等大”或“缩小”）的实像。
（2）将透镜B放在凸透镜A与光屏之间某处（图中未画出），光屏上原清晰的像变模糊了，将光屏向远离凸透镜A的方向移动，光屏上又呈现烛焰清晰的像，这说明透镜B对光线有（选填”会聚”或“发散”）作用。
透镜B能用矫正（选填“近视眼”成“远视眼”）。
3.(2019宁夏,19)如图所示是探究凸透镜成像规律的实验装置（凸透镜的焦距为10cm）：（1）蜡烛在25cm刻度线处，移动光屏，烛焰能在光屏上成清晰________的（选填“放大”“缩小”或“等大”）倒立的像，生活中________（填光学仪器）利用此成像特点制成；（2）在上一步找到清晰的像后，保持蜡烛和透镜位置不变，将透镜换为焦距为15cm的凸透镜，光屏应向________（选填“左”或“右”）移动才能在光屏上得到清晰的________（与上次成像相比选填“变大”“变小”或“不变"）的像。
4.（2019攀枝花，27）如图所示为某兴趣小组“探究凸透镜成像规律”的情景。
中考物理常见题型—凸透镜成像规律
初中物理中考常见题型凸透镜成像规律及应用【知识积累】1、凸透镜的成像特点：（1）当u>2f时，成倒立、缩小的实像，f<v<2f，实际应用：照相机。
（2）当u=2f时，成倒立、等大的实像，v=2f，实际应用：可根据u=v=2f求焦距f。
（3）当f<u<2f时，成倒立、放大的实像，v>2f，实际应用：投影仪（幻灯机）。
（4）当u=f时，不成像（原因：从焦点射向凸透镜的光线变成平行光）。
（5）当u<f时，成正立、放大的虚像，实际应用：放大镜。
2、凸透镜成像规律总结：（1）物近像远像变大，物远像近像变小；（2）一倍焦距分虚实，二倍焦距分大小；（3）成实像时，像与物在凸透镜异侧；成虚像时，像与物在凸透镜同侧；（4）实像总是倒立的，虚像总是正立的。
3、实验中的注意事项：（1）调节烛焰、凸透镜、光屏三者的中心大致在同一高度，目的是使烛焰通过凸透镜所成的像能完整地呈现在光屏的中央，便于观察。
（2）随着实验的进行，蜡烛逐渐变短，使烛焰的像向光屏的上端移动，如何解决？方法①：固定蜡烛和光屏，向下调节凸透镜；方法②：固定蜡烛和凸透镜，向上调节光屏；方法③：固定凸透镜和光屏，向上调节蜡烛。
（3）在探究实验中，如果凸透镜和蜡烛固定，无论如何移动光屏，在光屏上都得不到清晰的像，为什么？原因①：可能是物距小于一倍焦距；原因②：可能蜡烛、凸透镜、光屏三者的中心不在同一高度上；原因③：可能物体放在了焦点上，不能成像；原因④：可能是光具座的长度小于凸透镜的4倍焦距。
（4）实验中多次移动蜡烛，并观察其成像的性质是为了使实验的结论更具有普遍性，防止实验结论的偶然性。
（5）在实验中，用不透明的物体挡着凸透镜的上半部或下半部，仍能成像，只不过所得的像比较暗，清晰度差。
4、凸透镜实际应用的调节方法：（1）照相机：物近像远像变大，物远像近像变小；像与物体上下相反、左右相反。
（2）投影仪：物近像远像变大。
中考物理凸透镜成像的规律及答案
一、初中物理凸透镜成像的规律1.如图所示的四种现象中，有关叙述正确的是（让凸透镜正对太阳，后面放一张白纸，在白纸上形成了较大的光斑, 此时光斑离透镜12. 0厘米，若将透镜远离白纸则光斑变小，则焦距可能小于12. 0厘米也可能大于12.0厘米我们看到塔在水中形成倒影是由于光在同种均匀介质中沿直线传播而成的等大虚像【答案】C【解析】【分析】【详解】A.让凸透镜正对太阳，后面放一张白纸，在白纸上形成了较大的光斑，此时光斑离透镜 12.0厘米，若将透镜远离白纸则光斑变小，根据凸透镜三条特殊光线，平行于主光轴的光 线经凸透镜折射后通过焦点，太阳光是相当于平行光的，所以白纸越靠近凸透镜，光斑越 大，则焦距是大于12.0cm 的，A 错误；B.手影是光的直线传播所形成的暗区，不是物体的像，B 错误；C.水中铅笔看起来变弯折是由于光从水中斜射向空气时，发生折射形成的，C 正确；D.我们看到塔在水中形成倒影是由于光在水面发生反射形成的，不是由于光在同种均匀 介质中沿直线传播而成的等大虚像，D 错误。
故选C o2 .在“探究凸透镜成像的规律''时，将点燃的蜡烛放在距凸透镜30cm 处，在透镜另一侧距 B. 于-WiM水中铅笔看起来变弯折是由于光的折射形成的A. C.离透镜16cm处的光屏上得到烛焰清晰的像.则下列相关说法正确的是（）①光屏上成倒立、放大的实像②照相机是利用这一成像原理工作的③该透镜的焦距f 一定满足8cm < f < 15cm④将近视镜片放在蜡烛和凸透镜之间，要使光屏上出现清晰的像，光屏应靠近透镜A.只有①和③B.只有②和④C.只有②和③D.只有①和④【答案】C【解析】根据凸透镜成像的规律分析：①将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像，即物距大于像距，所以成倒立缩小的实像，故①错误；②照相机就是利用凸透镜成倒立缩小的实像的原理制成的，故②正确；③凸透镜成倒立缩小的实像时，物距大于二倍焦距，即30cm>2/,得：/<15cm ;像距为一倍到二倍焦距之间，即/<16cmv2/,得：f > Scm , f <16cm ；综合以上条件得：8cm</<15cm,故③正确；④将近视镜片，即凹透镜放在蜡烛和凸透镜之间，由于凹透镜对光线有发散作用，所以像将远离凸透镜，所以要使光屏上出现清晰的像，光屏应远离透镜，故④错误：故选C.点睛：凸透镜成像规律是常考试的内容，应牢记凸透镜的成像规律，有些同学总是记不住，要下点功夫，可以结合成像光路图进行练习、记忆.3 .将一物体放在凸透镜前，使物距依次为6cm、18cm和24cm,分别得到放大的虚像、放大的实像和缩小的实像，则凸透镜的焦距f满足关系式A. f<6cmB. 6cm<f<18cmC. 9cm<f<12cmD. 18cm<f<24cm【答案】C【解析】【分析】【详解】当物距为6cm时，成放大的虚像，所以f>6cm.当物距等于18cm时，成放大的实像，即物距在一倍到二倍焦距之间，则9cm<f<18cm .当物距等于24cm时，成缩小的实像，所以24cm >2f,则f<l2cm.故：9cm <f < 12cm , C符合题意.选C .【点睛】重点是凸透镜成像规律的应用，关键是根据每次成像时的特征，列出相应的不等式，综合求解.4 .如图所示，将点燃的蜡烛放在距凸透镜20cm处时，在另一侧距凸透镜20cm处的光屏上出现了一个与烛焰等大的清晰像，若保持蜡烛的位置不变，更换一个焦距为15cm的凸透镜，要想在屏上出现清晰像，下列操作可行的是A.使屏远离透镜B.使屏靠近透镜C.使屏向上移动D.使屏向下移动【答案】A【解析】【详解】根据题意，当物距20cm时，在另一侧距凸透镜20cm处的光屏上可以得到一个与蜡烛等大的像，由凸透镜成像规律知，此时u=v=2/=20cm,则焦距为六10cm：更换凸透镜焦距为15cm时，15cm<20cm<30cm,即蜡烛在凸透镜一倍焦距和二倍焦距之间，此时凸透镜成倒立、放大的实像，像距为匕>2/=30cm,则屏应远离透镜才能出现清晰像.故A正确.5 .如图所示，竖直放置的不透光物体（足够大）中紧密嵌有一凸透镜，透镜左侧两倍焦距处，有一个与主光轴垂直的物体AB,在透镜右侧三倍焦距处竖直放置一平面镜MN,镜面与凸透镜的主光轴垂直，B、N两点都在主光轴上，AB与MN高度相等，且与透镜上半部分等高.遮住透镜的下半部分，则该光具组中，物体AB的成像情况是（）A.两个实像，一个虚像B. 一个实像，两个虚像C.只有一个虚像D.只有一个实像【答案】D【解析】【详解】①按题意，AB在凸透镜右侧距离透镜2f处成一个倒立的等大的实像.②由于成像后的光线是射向右下方的，所以不能在平面镜上成像（平面镜只在主光轴的上方），所以只能成一个实像.③如果平面镜足够大，则“AB在凸透镜右侧距离透镜2f处成一个倒立的等人的实像"又会在平面镜上成一个等大的虚像，平面像反射后的光线又会经凸透镜成一个缩小的倒立的实像（成在凸透镜左侧f与2f之间.此时相当于物距为4f.当然，也要满足凸透镜是足够大了才有此种情况）.故选D .【点睛】此题主要考查凸透镜成像规律及其应用，此题的突破点是，AB只有在主光轴上的那点折射后入MN,其它均没有，故只有一个实像.6 .在“探究凸透镜成像规律''的实验中，蜡烛距凸透镜36cm时，在凸透镜另一侧18cm处的光屏上得到清晰缩小的像，当蜡烛距凸透镜18cm时，它的像一定是()A.像距为36cm,且成缩小的实像B.像距为36cm,且成放大的实像C.像距为18cm,且成缩小的实像D.像距为18cm,且成放大的虚像【答案】B【解析】【分析】【详解】当u>2f时，成倒立、缩小的实像，f < v < 2f, u > v.当蜡烛距凸透镜18cm时，f < u <2f.由于f<u<2f,成倒立、放大的实像，v>2f, u<v.凸透镜的一个物距对应一个像距，所以，像距为36cm,且成放大的实像.故选B.7 .下列关于光学知识的说法中，正确的是A.老花镜是利用凹透镜对光的发散作用使物体的像成在视网膜上8 .近视镜是利用凹透镜对光的发散作用使物体的像成在视网膜上C.照相机利用凸透镜成正立、缩小的实像的原理制成的D.放大镜利用凸透镜成正立、放大的实像的原理制成的【答案】B【解析】A.老花镜是凸透镜，因此老花镜是利用凸透镜对光的会聚作用使物体的像成在视网膜上，故A 错误；B.近视镜是凹透镜，因此近视镜是利用凹透镜对光的发散作用使物体的像成在视网膜上，故B正确：C.照相机拍照时，物体到透镜的距离大于二倍焦距，成倒立、缩小的实像，故C错误；D.放大镜使用时，物体到透镜的距离小于一倍焦距，成正立、放大的虚像,故D错误.故选B.8.如图，小明在实验室探究凸透镜成像规律，先把凸透镜、光屏放在光具座上，发现窗外景物在光屏上成清晰的像。
2019年中考物理 母题题源系列 专题05 凸透镜成像规律的应用(含解析)
专题05 凸透镜成像规律的应用【母题来源1】2019年天津卷【母题原题】小明在探究凸透镜成像规律时，做了如下实验：①用平行光正对凸透镜照射，移动光屏得到一个最小、最亮的光斑，如图1所示；②保持该透镜位置不变，将点燃的蜡烛放在如图2所示的位置，移动光屏得到烛焰清晰的像（图中未画出）。
则A．实验②中，烛焰在光屏上成放大的像B．实验②中，像到透镜的距离一定大于15 cmC．若增大蜡烛与透镜的距离，所成的像会变大D．若使该透镜成虚像，蜡烛与透镜的距离应小于10 cm 【答案】ABD 【解析】由实验①可知，透镜焦距为10 cm，实验②中，物距为15 cm，处满足1倍焦距和2倍焦距之间，根据凸透镜成像规律，此时成倒立放大的实像，像距大于2倍焦距，即大于20 cm。
增大蜡烛与透镜见的距离，所成实像会逐渐变小。
直到物距恰好是2倍焦距时，物象等大，超过2倍焦距实像缩小。
要是凸透镜成虚像，需要使物距小于焦距，即蜡烛与透镜距离小于10 cm。
故选ABD。
【母题来源2】2019年江苏苏州卷【母题原题】将凸透镜正对太阳，可在距凸透镜15 cm处得到一个最小、最亮的光斑。
现将该凸透镜和蜡烛、光屏安装到光具座上，位置如图所示，下列说法正确的是A．此时可以在光屏上观察到清晰缩小的像B．仅在凸透镜左侧附近放一合适的凹透镜，可模拟近视眼的矫正C．将蜡烛形到30 cm刻度处，移动光屏可在屏上得到清晰等大的像D．将蜡烛移到40 cm刻度处，动光屏可在光屏上很到清晰放大的像【答案】B【解析】由焦点和焦距的定义，当拿着凸透镜正对太阳光，在距透镜中心15 cm处得到一个最小最亮的光斑，则该凸透镜的焦距为该点到透镜的距离，即焦距为15 cm。
由图知道，物距u=50.0 cm–10.0 cm=40.0 cm，v=85 cm–50 cm=35 cm，当凸透镜u>2f，2f>v>f，成倒立、缩小的实像，此时像距大于二倍焦距，不会得到清晰的像，故A错误；由A分析知道，像距较大要延迟光线会聚，应在凸透镜左侧附近放一合适的凹透镜，可模拟近视眼的矫正，故B正确；当u=v=2f时，凸透镜成倒立等大的实像，由图知道，将蜡烛移到30cm刻度处，u=50 cm–30 cm=20 cm≠2f，故移动光屏不能在屏上得到清晰等大的像，故C错误；将蜡烛移到40cm刻度处，u=50 cm–40 cm=10 cm，物距满足u＜f，成正立、放大的虚像，虚像不能成在光屏上，故D错误。
