印刷设备张力控制系统的方案探讨

均每天要睡 20 个小时。我的母亲一开始并不知道我得病了，她最近每天对我骂骂
制作。加上其配套的气动部件等的逐年下降，至今在国内大多数软包装设备上（如印刷机）得到广泛采用。但浮棍式速度控制型张力控制方案也存在着一些弱点，浮棍式速度控制型张力控制方案的张力设定是靠调节气压来实现的，实用中易受气源气压、浮棍自重、调节人的人为因素等影响。而且在小张力情况下（如小于 1kg 张力 PE 薄膜、30g 以下的纸张）等几乎无法较好使用。
以材料张力直接作为监控对象，实时检测，控制对象明确，效果明显；
检测棍自重影响可自动消除，材料包角影响自动消除，微张力也可监控；
张力设定可用电位器设定，也可有 PLC 等上位机控制，通讯方式多样；
内含如锥度张力，非线形锥度补偿、加减速补偿、机械损耗补偿等专用控制功能软件。
上述方案在软包装设备上实际使用证明效果很好，特别是在一些无法安装浮棍的软包装设备上更是突出。
u 张力控制器
采用的是三菱 LE-40MTA 型张力控制器作为组成张力检测式张力控制系统的关键设备。
其特点有如下几点：
LE-40MTA 张力控制器性能优良、操作调节简便、PID 参数有手动设定和实时自调谐功能，还随机带有锥度控制、机械损耗补偿功能、加减速补偿，换卷控制等诸多的附加功能，使我们很容易应用到各种软包装设备上。如分切机、模压机、涂布机、印刷机；
转动有惯性，卷料自身也存在一定的张力值，加上印刷速度的拉力牵引，印刷过程中各色组套印对被印材料的阻力使得放卷、印刷、收卷机构的张力控制显得尤为重要。本文主要介绍的是张力检测式直接转矩控制型张力控制方案，在此抛砖引玉，希望引起业内同行的共同探讨。
浮棍式速度控制型张力控制方案

用于调整印刷机色带的张力的机构[发明专利]

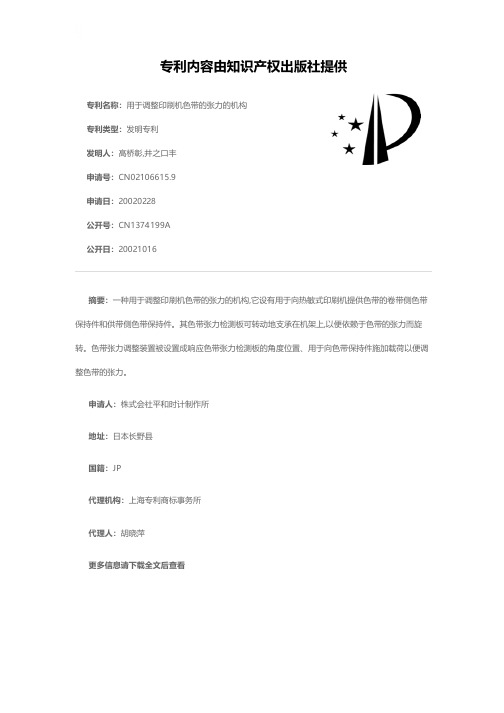

专利名称：用于调整印刷机色带的张力的机构专利类型：发明专利
发明人：高桥彰,井之口丰
申请号：CN02106615.9
申请日：20020228
公开号：CN1374199A
公开日：
20021016
专利内容由知识产权出版社提供
摘要：一种用于调整印刷机色带的张力的机构,它设有用于向热敏式印刷机提供色带的卷带侧色带保持件和供带侧色带保持件。

其色带张力检测板可转动地支承在机架上,以便依赖于色带的张力而旋转。

色带张力调整装置被设置成响应色带张力检测板的角度位置、用于向色带保持件施加载荷以便调整色带的张力。

申请人：株式会社平和时计制作所
地址：日本长野县
国籍：JP
代理机构：上海专利商标事务所
代理人：胡晓萍
更多信息请下载全文后查看。

印花机用恒张力送布机构[实用新型专利]

专利名称：印花机用恒张力送布机构专利类型：实用新型专利
发明人：王敏新
申请号：CN202020889277.5
申请日：20200525
公开号：CN212387415U
公开日：
20210122
专利内容由知识产权出版社提供
摘要：本实用新型公开了印花机用恒张力送布机构，包括底座，所述底座上设置有传送机构，所述传送机构一侧设置有清理机构，所述传送机构包括一号传导柱、二号传导柱、三号传导柱，所述一号传导柱一侧设置有所述二号传导柱，所述一号传导柱下方设置有所述三号传导柱，所述三号传导柱前部安装有一号电机，所述二号传导柱远离所述一号传导柱一侧设置有上导辊，所述上导辊下方安装有下导辊。

本实用新型结构简单，设计合理，生产成本低，极大的方便调节布料的张紧力，同时可以有效的清除布料上的毛絮，保证布料的平整度，提高了产品的质量，实用性高。

申请人：绍兴乾雍纺织有限公司
地址：312000 浙江省绍兴市柯桥区柯岩街道澄湾村1幢1楼
国籍：CN
代理机构：北京同辉知识产权代理事务所(普通合伙)
代理人：饶富春
更多信息请下载全文后查看。

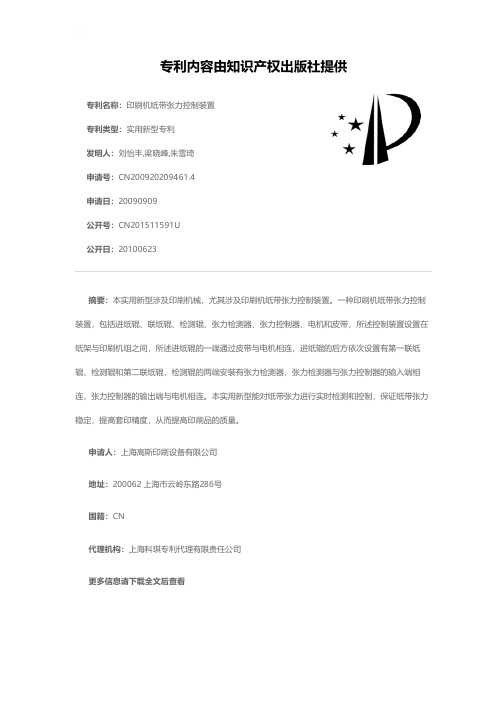

印刷机纸带张力控制装置[实用新型专利]

专利名称：印刷机纸带张力控制装置专利类型：实用新型专利
发明人：刘怡丰,梁晓峰,朱雪琦
申请号：CN200920209461.4
申请日：20090909
公开号：CN201511591U
公开日：
20100623
专利内容由知识产权出版社提供
摘要：本实用新型涉及印刷机械，尤其涉及印刷机纸带张力控制装置。

一种印刷机纸带张力控制装置，包括进纸辊、联纸辊、检测辊、张力检测器、张力控制器、电机和皮带，所述控制装置设置在纸架与印刷机组之间，所述进纸辊的一端通过皮带与电机相连，进纸辊的后方依次设置有第一联纸辊、检测辊和第二联纸辊，检测辊的两端安装有张力检测器，张力检测器与张力控制器的输入端相连，张力控制器的输出端与电机相连。

本实用新型能对纸带张力进行实时检测和控制，保证纸带张力稳定，提高套印精度，从而提高印刷品的质量。

申请人：上海高斯印刷设备有限公司
地址：200062 上海市云岭东路286号
国籍：CN
代理机构：上海科琪专利代理有限责任公司
更多信息请下载全文后查看。
