3、注水原理推导,功率和比特分配算法
注水算法解决信道功率分配问题
注水算法解决信道功率分配问题严红，学号：9340023，2012级，***摘要：无线通信技术的日新月异是人类文明发展和社会进步的一个重要展现。
自从1948年香农建立信息论开始，到现在通信已经进入飞速发展的年代，短短的几十年间，无线通信技术在人类社会的各个方面得到了无处不在的应用。
无线通信过程中，在具有多径衰落的短波无线电信道上，即使传输低速（1200波特）的数字信号，也会产生严重的码间串扰。
为了解决这个问题，除了采用均衡器外，途径之一就是采用多个载波，将信道分成许多个子信道。
将基带码元均匀的分散地对每个子信道的载波调制。
随着要求传输的码元速率不断提高，传输带宽也越来越宽。
今日多媒体通信的信息传输速率要求已经达到若干Mb/s，并且移动通信的传输信道可能是在大城市中多径衰落严重的无线信道。
为了解决这个问题，并行调制的体制再次受到重视。
正交频分复用（OFDM，Orthogonal Frequency Division Multiplexing）就是在这种形式下得到发展的。
在有限的频谱资源的条件下，由于电磁环境是复杂多变的，不同信道的质量也是不同的，如果直接将信号发射出去，信道的容量将不会很高。
因此，在系统中增加资源调度模块根据信道增益自适应地进行资源配置，可明显提高系统吞吐量。
文章介绍了使用MATLAB的cvx工具箱来解决注水算法的功率分配的凸优化问题。
关键字：正交频分复用（OFDM），信道容量，功率分配，凸优化一、OFDM发展史OFDM技术是由多载波调制技术发展而来的，既可以看作是一种调制技术，也可看作是一种复用技术。
OFDM最早起源于二十世纪五十年代中期，早先主要应用在军用无线通信系统中；二十世纪七十年代，Weinstein和Ebert提出了使用离散傅里叶变换来实现多载波调制，但当时还没有出现实时傅里叶变换的设备，OFDM技术没有在实际中得到广泛应用；二十世纪八十年代，Cimini使得FFT技术可以快速简单地实现，OFDM在无线移动通信中的应用得到了快速发展；二十世纪九十年代以來，OFDM技术开始在欧洲国家广泛应用，在1999年，IEEE802.11a通过了一个５GHz的无线局域网标准，其中就采用了OFDM技术作为物理层标准，OFDM技术的实用化加快了脚部[1]。
MIMO功率分配算法,注水原理
1.1功率注水算法注水算法是根据某种准则，并根据信道状况对发送功率进行自适应分配，通常是信道状况好的时刻，多分配功率，信道差的时候，少分配功率，从而最大化传输速率。
实现功率的“注水”分配，发送端必须知道CSI 。
当接收端完全知道信道而发送端不知道信号时，发送天线阵列中的功率平均分配是合理的。
当发送端知道信道，可以增加信道容量。
考虑一个1⨯r 维的零均值循环对称复高斯信号向量s ~，r 为发送信道的秩。
向量在传送之前被乘以矩阵V (H V U H ∑=)。
在接收端，接受到的信号向量y 被乘以H U 。
这个系统的有效输入输出关系式由下式给出：n s M E n U s V V U U M E n U s HV U M E y Ts H H HTs H H T s ~~~~~+∑=+∑=+=s其中y ~是1⨯r 维的变换的接受信号向量，n ~是协方差矩阵为rH I N n n 0}~~{=ξ的零均值循环对称复高斯1⨯r 变换噪声向量。
向量s ~必须满足T HM s s =}~~{ξ已限制总的发送能量。
可以看出ii i Tsi n s M E y ~~~+=λ，i=1,2,…,r MIMO 信道的容量是单个平行SISO 信道容量之和，由下式给出∑=+=ri i T is N M E C 12)1(log λγ其中}{2i i s ξγ=(i=1,2,…,r)反映了第i 个子信道的发送能量，且满足T ri iM =∑=1γ。
可以在子信道中分配可变的能量来最大化互信息。
现在互信息最大化问题就变成了：∑==+∑==ri i T i s M N M E C r i T i 1)2)1(log max 1λγγ最大化目标在变量),..,1(r i i =γ中是凹的，用拉格朗日法最大化。
最佳能量分配政策}0),max {(0is T opt i E N M λμγ-= ∑==ri T opt iM 1γ注水算法：Step1:迭代计数p=1,计算]11[1110∑+-++-=p r isTE N p r M λμStep2:用μ计算is T i E N M λμγ0-=，i=1,2,…,r -p+1 Step3:若分配到最小增益的信道能量为负值,即设01=+-p r γ，p=p+1，转至Step1. 若任意i γ非负，即得到最佳注水功率分配策略。

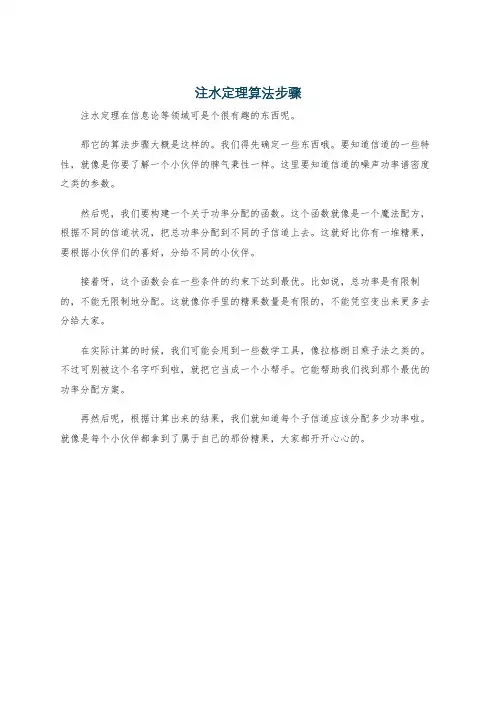

注水定理算法步骤
注水定理算法步骤
注水定理在信息论等领域可是个很有趣的东西呢。
那它的算法步骤大概是这样的。
我们得先确定一些东西哦。
要知道信道的一些特性，就像是你要了解一个小伙伴的脾气秉性一样。
这里要知道信道的噪声功率谱密度之类的参数。
然后呢，我们要构建一个关于功率分配的函数。
这个函数就像是一个魔法配方，根据不同的信道状况，把总功率分配到不同的子信道上去。
这就好比你有一堆糖果，要根据小伙伴们的喜好，分给不同的小伙伴。
接着呀，这个函数会在一些条件的约束下达到最优。
比如说，总功率是有限制的，不能无限制地分配。
这就像你手里的糖果数量是有限的，不能凭空变出来更多去分给大家。
在实际计算的时候，我们可能会用到一些数学工具，像拉格朗日乘子法之类的。
不过可别被这个名字吓到啦，就把它当成一个小帮手。
它能帮助我们找到那个最优的功率分配方案。
再然后呢，根据计算出来的结果，我们就知道每个子信道应该分配多少功率啦。
就像是每个小伙伴都拿到了属于自己的那份糖果，大家都开开心心的。
MIMO功率分配算法,注水原理
1.1功率注水算法注水算法是根据某种准则，并根据信道状况对发送功率进行自适应分配，通常是信道状况好的时刻，多分配功率，信道差的时候，少分配功率，从而最大化传输速率。
实现功率的“注水”分配，发送端必须知道CSI。
当接收端完全知道信道而发送端不知道信号时，发送天线阵列中的功率平均分配是合理的。
当发送端知道信道，可以增加信道容量。
考虑一个维的零均值循环对称复高斯信号向量，r为发送信道的秩。
向量在传送之前被乘以矩阵()。
在接收端，接受到的信号向量y被乘以。
这个系统的有效输入输出关系式由下式给出：其中是维的变换的接受信号向量，是协方差矩阵为的零均值循环对称复高斯变换噪声向量。
向量必须满足已限制总的发送能量。
可以看出，i=1,2,…,rMIMO信道的容量是单个平行SISO信道容量之和，由下式给出其中(i=1,2,…,r)反映了第i个子信道的发送能量，且满足。
可以在子信道中分配可变的能量来最大化互信息。
现在互信息最大化问题就变成了：最大化目标在变量中是凹的，用拉格朗日法最大化。
最佳能量分配政策注水算法：Step1:迭代计数p=1,计算Step2:用μ计算，i=1,2,…,r-p+1Step3:若分配到最小增益的信道能量为负值,即设，p=p+1，转至Step1.若任意非负，即得到最佳注水功率分配策略。
1.2 发送端知道信道时的信道容量% in this programe a highly scattered enviroment is considered. The% Capacity of a MIMO channel with nt transmit antenna and nr recieve% antenna is analyzed. The power in parallel channel (after % decomposition) is distributed as water-filling algorithm clear allclose allclcnt_V = [1 2 3 2 4];nr_V = [1 2 2 3 4];N0 = 1e-4;B = 1;Iteration = 1e2; % must be grater than 1e2SNR_V_db = [-10:3:20];SNR_V = 10.^(SNR_V_db/10);color = ['b';'r';'g';'k';'m'];notation = ['-o';'->';'<-';'-^';'-s'];for(k = 1 : 5)nt = nt_V(k);nr = nr_V(k);for(i = 1 : length(SNR_V))Pt = N0 * SNR_V(i);for(j = 1 : Iteration)H = random('rayleigh',1,nr,nt);[S V D] = svd(H);landas(:,j) = diag(V);[Capacity(i,j) PowerAllo] = WaterFilling_alg(Pt,landas(:,j),B,N0); endendf1 = figure(1);hold onplot(SNR_V_db,mean(Capacity'),notation(k,:),'color',color(k,:)) clear landasendf1 = figure(1)legend_str = [];for( i = 1 : length(nt_V))legend_str =[ legend_str ;...{['nt = ',num2str(nt_V(i)),' , nr = ',num2str(nr_V(i))]}];endlegend(legend_str)grid onset(f1,'color',[1 1 1])xlabel('SNR in dB')ylabel('Capacity bits/s/Hz')注水算法子函数function [Capacity PowerAllo] = WaterFilling_alg(PtotA,ChA,B,N0); %% WaterFilling in Optimising the Capacity%===============% Initialization%===============ChA = ChA + eps;NA = length(ChA); % the number of subchannels allocated toH = ChA.^2/(B*N0); % the parameter relate to SNR in subchannels % assign the power to subchannelPowerAllo = (PtotA + sum(1./H))/NA - 1./H;while(length(find(PowerAllo < 0 ))>0)IndexN = find(PowerAllo <= 0 );IndexP = find(PowerAllo > 0);MP = length(IndexP);PowerAllo(IndexN) = 0;ChAT = ChA(IndexP);HT = ChAT.^2/(B*N0);PowerAlloT = (PtotA + sum(1./HT))/MP - 1./HT;PowerAllo(IndexP) = PowerAlloT;endPowerAllo = PowerAllo.';Capacity = sum(log2(1+ PowerAllo.' .* H));注意：是的奇异值，所以对H奇异值分解后要平方ChA.^21.3 发送端不知道信道时的信道容量功率均等发送，信道容量的表达式为clear allclcnt_V = [1 2 3 2 4];nr_V = [1 2 2 3 4];N0 = 1e-4;B = 1;Iteration = 1e2; % must be grater than 1e2SNR_V_db = [-10:3:20];SNR_V = 10.^(SNR_V_db/10);color = ['b';'r';'g';'k';'m'];notation = [':o';':>';'<:';':^';':s'];for(k = 1 : length(nt_V))nt = nt_V(k);nr = nr_V(k);for(i = 1 : length(SNR_V))Pt = N0 * SNR_V(i);for(j = 1 : Iteration)H = random('rayleigh',1,nr,nt);Capacity(i,j)=log2(det(eye(nr)+Pt/(nt*B*N0)* H*H')); endendf2= figure(2);hold onplot(SNR_V_db,mean(Capacity'),notation(k,:),'color',color(k,:)) clear landasendf2= figure(2)legend_str = [];for( i = 1 : length(nt_V))legend_str =[ legend_str ;...{['nt = ',num2str(nt_V(i)),' , nr = ',num2str(nr_V(i))]}];endlegend(legend_str)grid onset(f2,'color',[1 1 1])xlabel('SNR in dB')ylabel('Capacity bits/s/Hz')1.4 已知信道和未知信道容量比较clear allclose allclcnt_V = [1 2 3 2 4];nr_V = [1 2 2 3 4];N0 = 1e-4;B = 1;Iteration = 1e2; % must be greater than 1e2 SNR_V_db = [-10:3:20];SNR_V = 10.^(SNR_V_db/10);color = ['b';'r';'g';'k';'m'];notation = ['-o';'->';'<-';'-^';'-s'];notation_uninf= [':o';':>';'<:';':^';':s'];for(k = 1 : length(nt_V))nt = nt_V(k);nr = nr_V(k);for(i = 1 : length(SNR_V))Pt = N0 * SNR_V(i);for(j = 1 : Iteration)H = random('rayleigh',1,nr,nt);[S V D] = svd(H);landas(:,j) = diag(V);Capacity_uninf(i,j)=log2(det(eye(nr)+Pt/(nt*B*N0)* H*H')); [Capacity(i,j) PowerAllo] = WaterFilling_alg(Pt,landas(:,j),B,N0); endendf1 = figure(1);hold onplot(SNR_V_db,mean(Capacity'),notation(k,:),'color',color(k,:)) hold onplot(SNR_V_db,mean(Capacity_uninf'),notation_uninf(k,:),'color',color(k,:))clear landasendgrid onset(f1,'color',[1 1 1])xlabel('SNR in dB')ylabel('Capacity bits/s/Hz')f1 = figure(1)legend_str = [];for( i = 1 : length(nt_V))legend_str =[ legend_str ;...{['nt = ',num2str(nt_V(i)),' , nr = ',num2str(nr_V(i))]}];endlegend(legend_str)grid onset(f1,'color',[1 1 1])xlabel('SNR in dB')ylabel('Capacity bits/s/Hz')由图形中可以看出：1. 在小信噪比时，相同信噪比下利用CSI的功率注水算法获得容量优于未知CSI的平均功率分配算法；相同容量下已知CSI信噪比比未知CSI时的信噪比小3dB.2. 当信噪比增大到一定程度时，功率注水算法所获得的信道容量将收敛到平均功率分配的信道容量。
OFDM 系统中基于注水定理的协同功率分配算法
2
系统模型
我们考虑只有 2 个发射机和 K 个独立的接收机的情况， 并且我们假设所有的 发射机都能达到最佳信道状态（CSI） ，如图 1 中的 OFDM 系统模型。我们也假设 所有的发射机能够通过公共的信道分享最佳信道状态。 通过 K 个具有相同频谱带 宽 B 的正交子载波，发射机共同发射分离的信息到 K 个接收机。每个发射机有
优化设计方法导论课程论文
各自独立的功率限制。 在这里，我们不明确考虑子载波的调度。然而，值得强调的是本文中功率分 配的结果是适用于任何调度策略的，这不失一般性。这样的策略的效果是简单地 诱导对选择副载波不同的副载波的统计。 假设任意的调度算法选择一定的 K 个子载波。 我们假定每一个子载波是足够 狭窄，能够经历平稳衰变，在给定的时隙常数下，信道增益是稳定的。那么可提 供的总容量能够被表示为：
因此等式（1）有一个解决方案。 3 最优协同功率分配 为了计算简便，我们令
nk
(P h ) n nk N0 B Pnk Pn
2
2
xnk
此时等式（1）可以写成：
R log 2 (1 xnk nk )
k 1 n 1
K
（2）
因此最大容量问题可以另外定义成：
优化设计方法导论课程论文
证明：非凸问题（3）的 KKT 条件可以表示为：
xnk 0, xnk 1 0, nk 0, nk xnk 0,
k 1
K
nk
1 xlk lk
l 1 2
nk vn , n 1, 2，k 1, 2,..., K
(5)
其中 nk 和vn 是拉格朗日乘子，分别对应于不等式约束和等式约束条件。接 下来，我们将证明优化问题（3）能够在特定的边界结合域实现。 假设问题（3）能够在 R 定义域内取到，即 xnk 0, n 1, 2 , k 1, 2,..., K . 然后从式 （5） 的第四个条件可以推导出对于 n 1, 2 , k 1, 2,..., K ,有 nk 0 。 结合式（5）的最后一个条件，有:
认知无线电毕业设计论文
摘要现如今无线通信的技术发展的越来越火热，但同时也会面临这样的问题：频谱的资源变得也来越少。
以前处于静态的无线频谱管理的方式会让一些频谱常常处于一种空闲的状态。
这些常常处于空闲的状态会限制频谱利用率。
如果长时间这样，则会影响频谱的利用率，造成频谱资源的浪费。
主要的目的是为了提高频谱的利用率，人们于是提出认知无线电的思想。
在基于认知无线电的基础上发展正交频分复用可以降低总的发送功率，由串行的高功率变成多个并行的子载波低功率发送。
首先，这篇文章介绍了认知无线电产生的背景和两个对认知无线电的概念的解释，认知无线电特点当中的认知能力更够感应外部环境的检测，分析频谱和对频谱的判定。
其次，就OFDM的认知无线电频谱感知做出了一些研究，通过搭建感知的系统模型，研究其功能等特点。
对于认知无线电OFDM系统资源分配算法，本节通过简单的介绍了Wong算法、最小容量最大化算法、RA算法、迭代注水算法等，需要找一种多用户资源分配算法当中的最优算法。
本章节仿真采用的是典型的迭代注水算法，得出的结论是这个算法的主要是能够实现使功率最小或者速率的最大化。
关键词：认知无线电；OFDM；多用户；注水算法AbstractNow the technology of wireless communication is developing more and more hot, but at the same time, it also will face the problem: the resources of the spectrum become more and less. Before the static wireless spectrum management approach will let some spectrum is often in an idle state. These are often idle and limit the spectrum utilization. If this is long, it will affect the utilization of the spectrum, resulting in the waste of spectrum resources. The main purpose is to improve the utilization of the spectrum, people then put forward the idea of cognitive radio. The development of the orthogonal frequency division multiplexing based on the cognitive radio can reduce the total transmission power, and transmit the high power from serial to multiple parallel sub carriers with low power.First, this article introduced explained the background of cognitive radio and two of cognitive radio concept, cognitive radio characteristics of cognitive capacity enough induction of the external environment detection, analysis of spectrum and the spectrum determination. Secondly, some research is made on the cognitive radio spectrum of OFDM, and the features of the cognitive radio spectrum sensing system are studied.For cognitive radio OFDM resource allocation algorithm, in this section, through simple introduced Wong algorithm, minimum capacity maximization algorithm, RA algorithm, iterative water filling algorithm and need to find a multiuser resource allocation algorithm for the optimal algorithm. This chapter uses a typical iterative water injection algorithm, and the conclusion is that the algorithm can achieve the maximum of the minimum power or rate.Keywords: cognitive radio; OFDM; multiuser; water flooding algorithm目录摘要 (I)ABSTRACT ............................................................................................................................. I I1 绪论 (1)1.1认知无线电的提出 (1)1.1.1认知无线电产生的背景 (1)1.1.2 认知无线电的相关专业术语 (1)1.2认知无线电 (2)1.2.1 认知无线电定义 (2)1.2.2认知无线电的特点 (2)1.3认知无线电的使用领域和关键技术 (3)1.3.1认知无线电的技术应用 (3)1.3.2 认知无线电的关键技术介绍 (4)1.4本章小结 (6)2 OFDM系统的研究 (8)2.1OFDM的简介 (8)2.1.1 OFDM的产生背景 (8)2.1.2 OFDM的概念 (8)2.1.3 OFDM系统原理 (8)2.2OFDM的系统设计 (9)2.2.1串/并变换 (9)2.2.2 OFDM系统中DFT的实现 (10)2.2.3 保护间隔和循环前缀的技术 (10)2.2.4 RF调制 (12)2.3OFDM系统的优缺点 (13)2.4OFDM系统的关键技术 (14)2.5OFDM系统用户资源分配算法的研究 (15)2.5.1单用户比特分配算法 (15)2.5.2多用户子载波和比特分配法 (16)2.6本章小结 (19)3 认知无线电OFDM系统多用户资源分配算法的研究 (21)3.1OFDM系统中多用户自适应分配问题模型 (21)3.2OFDM系统中的W ONG自适应分配算法 (23)3.2.1 Wong算法简介 (23)3.3典型多用户OFDM系统的RA算法 (27)3.3.1 容量最大化算法 (27)3.3.2 最小容量最大化算法 (28)3.3.3比例速率限制下容量最大化算法 (28)3.4具有分配公平性的多用户自适应分配算法 (30)3.4.1速率比例固定的多用户自适应分配算法 (30)3.4.2单用户功率分配 (31)3.4.3多用户之间的功率分配 (32)3.5本章小结 (34)4 CR-OFDM迭代注水算法 (35)4.1系统模型 (35)4.2子载波的分配算法 (37)4.3功率分配算法 (37)4.3.1 注水算法 (37)4.3.2 约束注水算法 (38)4.3.3仿真结果与分析 (39)4.4本章小结 (40)结论 (41)参考文献 (43)1 绪论1.1认知无线电的提出认知无线电[1]是一项有关在认知无线网络中能够提高频谱利用率的关键技术。
基于注水原理的TDCS功率分配算法
第５ ０卷 第 ２期
２１ ００年 ２月
电讯 技 术
Ｔｅ ｅ ｏ ｌｃ ｍｍ ｕ ｉ ａｉｎ Ｅｎ ｉ ｅ ｒｎｇ ｎ ｃ ｔｏ ｇ ｎ ｅｉ
Ｖ０ ＿ ０ Ｎｏ ２ ｌ５ ．
Ｆｂ ２ １ ｅ． ００
文章 编号 ：０ １— ９ Ｘ（０ ０ ０ ０ ４ ０ １０ ８ ３ ２ １ ）２— ０ ８— ４
ｄ ｃ ｕｔ—ｓ ｕｔｒ ， ｋｎ ｅｔ ｄｔ ｎ ｌ ｄｕ ｉａ ｅｕｔ ｒ ａ ｉ ｌ ｎ ｅ ｅｔ ｇｔｅｄ ｆｒ ｕ ｅｍ ｌ ｉ ｔ ｃ ｅ ｍａｉｇｔ ａｉｏ ａ ａｊｄｃｔ ｒｓｌ ｍｏｅｐ ｒｃ ａ ａｄｒｆ ｃ ｎ ｈ ｉｅ— ｒ ｕ ｈ ｒ ｉ ｅ ｔｕ ｒ ｌ ｉ ｆ
ｄ ｆｅ ｅ ｃ ｍｏ ｇ ｃ ｎ ｅ ｓ Ｔｈ ｌ ｏ ｔ ｉｆｒ ｎ ｅ ａ ｎ ｈａ ｎ ｌ． ｅ ａｇ ｒ ｈｍ ｆａ ａ ｔｖ ｌｉ— ｔ ｒ ｓ ｌ ａ ｉ ｕ ｃ ｉｎ ｇ ｎ ｒｔｏ ｎ ｒ — ｉ ｏ ｄ ｐ ｉ ｅ ｍｕ ｔ ｈ ｅ ｈｏｄ ｂ ｓｓ ｆ ｎ ｔ ｅ ｅ ａｉ ｎ ｉ ｔｏ ｏ
关键 字 ： 知 无线 电 ； 认 变换 域通信 系统 ； 率分 配 ； 水算 法 功 注
中图分类 号 ： Ｎ １ Ｔ ９１ 文献标识 码 ： Ａ ｄ ｉ１ ． ９ ９ ｊｉ ｎ １０ —８ ３ ． ０ ０ ０ ． １ ｏ：０ ３ ６ ／．ｓ ． ０ １ ９ ｘ ２ １ ．２ ０ ０ ｓ
信息论：注水定理及其在OFDM中的应用
“注水”定理及其在OFDM 中的应用1“注水”定理阐述“注水”定理适用于如下情形：1. 1信道条件信道输入平稳随机序列12,,N X X X X = ，输出的平稳随机序列12,,N Y Y Y Y = ，噪声序列为12,,N n n n n = 为零均值的高斯加性噪声。
定义组合加性高斯白噪声信道（等价于多维无记忆高斯加型连续信道）为：信道中各单元时刻()1,2,i N = 上的加性噪声为均值为零，方差为各不相同的()1,2,ni P i N = 的高斯噪声，且各分量统计独立。
1. 2约束条件当且仅当信道输入平稳随机序列12,,N X X X X = 中各分量统计独立，各加性噪声为均值为零，方差为各不相同的()1,2,ni P i N = 的高斯噪声时，信道容量为： ()2max ;1 log 1 (1.1)2ii ns in C I X Y P P =⎛⎫=+⎪ ⎪⎝⎭∑ 1. 3“注水”定理各个输入信号的总体平均功率21 N i i E X =⎡⎤⎢⎥⎣⎦∑受限，因此存在一个约束条件为21 (1.2) N i i P E X =⎡⎤=⎢⎥⎣⎦∑要计算()max ;C I X Y =，就是计算式(1.1)在约束条件式(1.2)下的最大值。
引用拉格朗日乘数法求解此问题，做辅助函数()1221,,log 1 (1.3)2iNi i nn s s s s s ii n P J P P P P P λ⎛⎫=++ ⎪ ⎪⎝⎭∑∑ 其中2i s i P E X ⎡⎤=⎣⎦为各个时刻的信号平均功率，λ为参数，即拉格朗日乘子，对辅助函数()12,,N s s s J P P P 逐一求i s P 的导数，使之等于零：()()12,,0 1,2, (1.4)Nis s s s J P P P i N P ∂==∂即得到：()110 1,2, (1.5)2i in s i N P P λ+==+1(1.6)2i i i s n n P P v P λ=--=- 其中v 为常数，由于式（1.6）中的i s P 可能为负值，这表明并联信道中，某一新到的平均噪声功率i n P 大于信道分配到的信号平均功率时，信号将淹没在噪声中而无法利用。
