模流分析介绍及应用
(完整版)MOLDFLOW分析报告
引言概述：MOLDFLOW分析是一种重要的工具，广泛应用于塑料制品设计和生产过程中。
它可以提供关于模具充填、冷却和固化的详细信息，帮助设计师优化模具设计，提高产品质量和生产效率。
本文将通过分析报告的方式，详细介绍MOLDFLOW分析的应用和意义。
正文内容：一、模具充填分析1. 熔体流动模拟：对熔体在模具中的流动进行模拟，可以分析熔体的充填情况、充填时间和充填压力等参数，以及可能出现的缺陷，如短充、气泡等。
2. 塑料充填模拟：通过模拟塑料在模具中的充填过程，可以评估模具的设计是否合理，以及可能存在的充填不良、厚薄不均等问题。
3. 充填时间分析：根据模具充填模拟的结果，可以计算出塑料充填的时间，从而优化生产周期和工艺参数。
二、冷却系统分析1. 冷却效果模拟：通过模拟冷却系统的布局和工艺参数，在模具充填结束后，对模具进行冷却效果的分析。
可以评估冷却系统的设计是否合理，以及可能存在的冷却不均、温度过高等问题。
2. 温度分布模拟：根据冷却系统分析结果，可以计算出模具内部的温度分布，帮助优化冷却系统的设计和工艺参数。
3. 冷却时间分析：根据冷却系统模拟的结果，可以计算出模具冷却的时间，从而优化生产周期和工艺参数。
三、固化模拟分析1. 熔体固化分析：通过模拟塑料在模具中的固化过程，可以评估模具冷却效果和固化时间，避免可能出现的缺陷，如收缩、变形等。
2. 温度变化分析：根据固化模拟分析结果，可以计算出模具内部的温度变化曲线，帮助优化冷却系统和固化参数的设计。
3. 固化时间分析：根据固化模拟分析的结果，可以计算出模具固化的时间，从而优化生产周期和工艺参数。
四、缺陷分析1. 模具缺陷预测：通过模拟模具充填、冷却和固化的过程，可以预测可能出现的缺陷，如短充、气泡、收缩等，并给出相应的解决方案。
2. 缺陷修复优化：根据缺陷分析结果，可以优化模具设计和工艺参数，减少缺陷的发生，并提高产品质量和生产效率。
五、效果验证与总结1. 效果验证：通过对MOLDFLOW分析结果与实际生产产品进行对比，验证分析的准确性和可靠性，并修正和改进分析模型。
模流分析报告
模流分析报告一、背景介绍。
模流分析是一种用来研究流体动力学和传热学问题的数值模拟方法，它通过对流体流动过程进行数值模拟，来分析流场的特性、传热情况以及流体力学等问题。
模流分析在工程领域具有广泛的应用，例如飞机、汽车、船舶、建筑等领域都需要进行模流分析来优化设计和改进性能。
二、模流分析方法。
模流分析主要采用计算流体力学（CFD）方法进行数值模拟，通过数学模型和计算机仿真来模拟流体的运动状态。
在模流分析中，需要先建立流体的数学模型，然后利用数值方法对流场进行离散化处理，最后通过计算机进行求解，得到流场的各种参数，如速度、压力、温度等。
三、模流分析应用。
1. 空气动力学分析，模流分析可用于研究飞机、汽车等在空气中的运动状态，分析气流对物体的影响，优化外形设计，提高运动性能。
2. 燃烧过程模拟，模流分析可以模拟燃烧室内的燃烧过程，研究燃烧效率、热传递等问题，为燃烧设备的设计和优化提供参考。
3. 水力学分析，模流分析可用于研究水流在管道、水泵、水轮机等设备中的流动情况，分析流体对设备的影响，改进设计，提高效率。
四、模流分析优势。
1. 高效性，模流分析可以在计算机上进行数值模拟，大大缩短了研究周期，提高了研究效率。
2. 精确性，模流分析可以对流场进行精确的数值模拟，得到准确的流场参数，为工程设计提供可靠的依据。
3. 可视化，模流分析可以将流场的参数以图形的形式直观展现出来，便于工程师进行分析和理解。
五、模流分析案例。
以某飞机机翼气动外形优化为例，通过模流分析，可以对机翼的气动外形进行优化设计，提高升阻比，减小气动阻力，提高飞行性能。
六、结论。
模流分析是一种重要的工程分析方法，它在工程设计和研究中具有重要的应用价值。
通过模流分析，可以更好地理解流体的运动规律，优化设计，改进性能，为工程实践提供支持和指导。
在未来的工程领域，模流分析将会发挥越来越重要的作用。
七、参考文献。
1. Anderson, J. D. (2010). Computational Fluid Dynamics: The Basics with Applications. McGraw-Hill Education.2. Versteeg, H. K., & Malalasekera, W. (2007). An Introduction to Computational Fluid Dynamics: The Finite Volume Method. Pearson Education.。
模流分析培训教程
05
实际应用与挑战
模流分析在产品开发中的角色
优化产品设计
模流分析可以帮助设计师在早期 阶段预测产品的性能和潜在问题，
从而优化设计方案。
提高生产效率
通过模流分析，可以预测生产过 程中可能出现的问题，提前调整
工艺参数，减少生产浪费。
降低成本
模流分析有助于减少试模次数和 缩短产品开发周期，从而降低开
发成本。
。
03
模流分析软件操作
软件安装与界面介绍
软件安装
选择合适的模流分析软件，按照 安装向导逐步完成安装。
界面介绍
熟悉软件的主界面，了解各功能 模块的布局和用途，掌握常用工 具栏的操作。
前处理设置：网格划分、边界条件设定
网格划分
学习如何创建和调整计算网格，了解 网格质量对模拟精度的影响。
边界条件设定
模流分析培训教程
• 模流分析简介 • 模流分析基础知识 • 模流分析软件操作 • 模流分析案例解析 • 实际应用与挑战 • 总结与展望
01
模流分析简介
定义与目的
定义
模流分析是对模具流动的模拟分析，通过计算机技术对塑料、金属等材料的流 动、填充、冷却等过程进行模拟，以预测模具设计的可行性和优化模具设计。
学习要点
掌握流体动力学、传热学和化学反应动力学 的基本原理；熟悉常用的模流分析软件和操 作流程；理解模型建立、网格划分、边界条 件设置等关键技术；培养对分析结果进行准
确解读和优化的能力。
展望：模流分析技术的未来发展趋势
跨学科融合
随着多物理场耦合问题的增多，模流分析将进一步融合流 体力学、热力学、化学反应工程等多个学科的理论，以解 决更复杂的问题。
目的
模流分析的目的是提高模具设计的成功率，减少试模次数，降低生产成本，缩 短产品上市时间。
模流分析

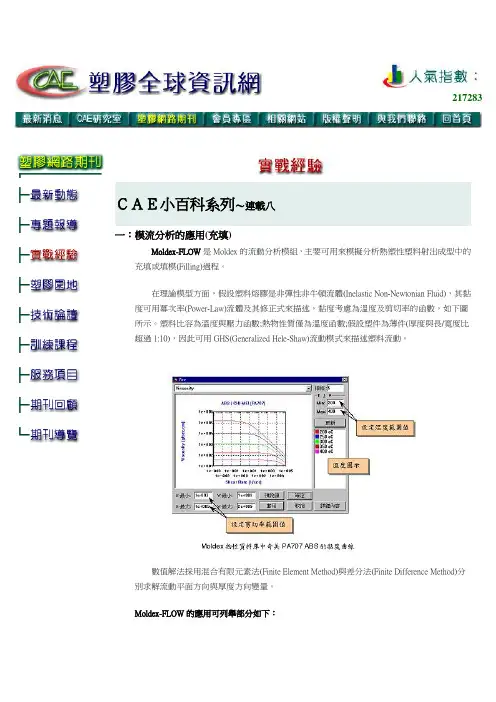

217283ＣＡＥ小百科系列～連載八一：模流分析的應用(充填)Moldex-FLOW是Moldex的流動分析模組，主要可用來模擬分析熱塑性塑料射出成型中的充填或填模(Filling)過程。
在理論模型方面，假設塑料熔膠是非彈性非牛頓流體(Inelastic Non-Newtonian Fluid)，其黏度可用冪次率(Power-Law)流體及其修正式來描述，黏度考慮為溫度及剪切率的函數，如下圖所示。
塑料比容為溫度與壓力函數;熱物性質僅為溫度函數;假設塑件為薄件(厚度與長/寬度比超過1:10)，因此可用GHS(Generalized Hele-Shaw)流動模式來描述塑料流動。
數值解法採用混合有限元素法(Finite Element Method)與差分法(Finite Difference Method)分別求解流動平面方向與厚度方向變量。
Moldex-FLOW的應用可列舉部分如下：１。
可於設計階段評估不同設計方案的可行性(Feasibility)與成型性(Moldability)，作為修改設計與產品肉厚分布的參考，避免潛在成型問題如短射(Short Shot)及包封(Air Trap)等。
２。
可協助設計人員評估不同設計參數變更對產品成型性的影響，以進行必要的設計變更(Design Revision)甚至優化(Optimize)設計。
３。
可協助模具設計人員評估所需鎖模力大小，以修改模具設計，決定模穴數目或是成型機台。
４。
可協助模具設計人員進行流道設計，決定流道與澆口尺寸以避免壓力損耗過大及噴流(Jetting)發生，同時平衡流動使鎖模力得以降低，塑件品質得以控制。
５。
可協助模具設計人員決定澆口數目、種類與進澆位置，以避免包封、縫合線(Welding Line) 與流痕(Flow Mark)，避免燒焦劣化(Burning and Degradation)，以確保產品表面性質。
６。
可協助成型人員對製程進行故障排除(Trouble-Shooting)，找出造成成型問題的可能原因與可能的解決之道，避免成型困難。
什么是模流分析
什么是模流分析
模流分析全称模拟金属液流动分析，是一种通过模拟压铸机将金属液在高压高速下填充入模腔并在待凝固后得到金属压铸件的过程，在过程中发现模具的失效因素，而后在压铸模设计流程及工艺问题方面进行改善的制造业信息参数化技术。
压铸模流分析能够对不同厚薄和形状的实体进行三维模拟，通过分析能够知道零件是否有充填如短射，气泡等问题，并且知道部件能否充满；它不仅可以预测零件的变形，发现并修正有问题的模具原型，还能提供其它有效信息如注塑压力和合模压力。
压铸模流分析的关键因素在于精准度、求解速度和图像处理效果。
精确度是每项技术的先决条件，只有在精确的基础上才能进行下一步的信息分析与利用，而速度则是提高应用效率的关键因素，图像处理效果直接影响到人的视觉接受，一个最接近于真实状态的效果将是精确度的保障。
制造业引入模流分析技术后，不仅能够降低生产成本，也能提高生产流水线的生产效率，维持正常的生产秩序。
是一项具备高度稳定性和科学性的技术。
模流分析介绍及应用
Mesh Type
Midplane Dual- 3D D
✓
✓
✓
✓
✓
✓
✓
✓
2020/11/1
网格形式与可分析类型的对应关系
Thermoplastics Overmolding多成份 注射
Fill Fill + Pack Fiber Fill + Pack Overmolding Overmolding Warpage
可通过该形
式显示滞留 情况
包风 困气
2020/11/1
潜流痕Underflow
Weld line
潜流痕通常出现在weld line 附近，主要 由于两股料流汇合时的压力和速度的不 同而引起的，在CAE分析结果中虽然没有 直观的结果查看潜流痕，但是可以通过 其形成原因来推断潜流痕的结果
underflow line
滞留
潜流现象影响分 子的取向，在出 现潜流的地方， 容易产生较大的 内应力。
2020/11/1
导流就是增大局部壁厚， 阻流就是减小局部壁厚。
充填(Fill Time)
• 确认浇口位置 • 达到平衡充填 • 使原料的用量最小化 • 排除短射现象 • 确认熔接线和困气位置 • 预估所需的最大射出压力
和锁模力
Mesh Type Midplane Dual- 3D
Domain ✓ ✓ ✓ ✓ ✓
2020/11/1
网格形式与可分析类型的对应关系
Gas-Assisted Injection Molding (Thermoplastics )气辅成型
Fill Fill + Pack Fiber Fill + Pack Cooling Warpage Stress
注塑模具的模流分析
注塑模具的模流分析注塑模具的模流分析是指在注塑模具设计阶段，通过模具的数值模拟计算和分析，得出注塑成型过程中的流动状态。
模流分析可以帮助制造商预测并优化注塑成型过程，以确保产品质量和生产效率。
下面将介绍注塑模具的模流分析的重要性、分析内容及步骤，并分享一些模流分析的实际应用案例。
一、注塑模具模流分析的重要性1.预测成型缺陷通过模流分析，可以预测成型缺陷，如短射、气泡、翘曲等，帮助制造商在实际生产前就能够发现潜在的问题并加以改进，减少不良品率。
2.优化模具结构模具结构对注塑成型过程的影响很大，通过模流分析可以确定最佳的模具结构，如冷却系统的设计、料斗和浇口的位置等，从而提高成型效率和产品质量。
3.提高产品质量模流分析能够帮助设计师预测和优化填充过程，从而避免成型缺陷，提高产品质量。
4.节约成本通过模流分析可以调整注塑工艺参数，如注射速度、注射压力等，达到最佳注塑效果，减少成本。
二、注塑模具模流分析的内容1.塑料材料流动模拟模流分析可预测塑料在模腔内部的流动速度、温度分布和填充情况，以及预测和防止可能出现的缺陷，如短射、气泡、翘曲等。
2.模具温度分析通过模流分析，可以优化模具的冷却系统设计，确保模具在注塑过程中能够保持合适的温度，提高成型效率和产品质量。
3.油压分析注塑模具中的油压对模具的开合速度和稳定度影响很大，模流分析可以帮助设计师优化油压系统，确保模具运行平稳。
三、注塑模具模流分析的步骤1.准备模具CAD模型和相关参数首先需要准备注塑模具的CAD模型及相关参数，如材料特性、注射机参数等。
2.进行模型网格划分将模具CAD模型划分成网格，以便进行计算和分析。
3.设置材料和物理参数设置塑料材料的流变性能和热物理参数。
4.设定模具填充流动条件设定注塑过程中的注射速度、压力、温度等参数。
5.进行模流计算和分析通过计算机软件进行模流计算和分析，得出注塑成型过程中的填充情况、温度分布、压力分布等信息。
6.优化设计和参数调整根据模流分析结果，对模具结构和工艺参数进行优化和调整，以改进产品质量和生产效率。
模流分析报告
模流分析报告1. 引言本文档旨在对模流分析进行详细分析，包括模流的定义、应用、技术要求等方面的内容。
通过深入了解模流分析，可以帮助读者了解该技术的应用场景和使用方法。
2. 模流分析概述模流分析是一种用于分析电路中的电流分布和能量流动情况的方法。
通过对电路中的电流进行监测和分析，可以获取关于电路动态特性的重要信息。
模流分析可应用于各种电路，如电力系统、电子设备等。
3. 模流分析的应用模流分析在电力系统中有着广泛的应用。
它可以帮助工程师了解电力系统中各个分支的电流分布情况，从而优化电力系统的设计和运行。
此外，模流分析还可以应用于电子设备的故障诊断和性能优化方面。
4. 模流分析的技术要求模流分析需要一定的技术要求来保证准确性和有效性。
其中包括以下几个方面：•电流传感器：用于实时监测电路中的电流情况，并将数据传输给模流分析系统。
•数据采集卡：用于将电流传感器采集到的电流数据转换为数字信号，并传输给计算机进行分析处理。
•分析软件：用于对采集到的电流数据进行分析和可视化展示，提供给工程师进行进一步的决策和优化。
5. 模流分析的步骤模流分析一般包括以下几个步骤：•传感器安装：将电流传感器安装到需要进行模流分析的电路中，以实时监测电流情况。
•数据采集：使用数据采集卡对电流传感器采集到的电流数据进行采集并转换为数字信号。
•数据分析：使用分析软件对采集到的电流数据进行分析处理，包括统计分析、频谱分析等。
•结果展示：将分析得到的结果以图表等形式进行展示，便于工程师进行进一步的决策和优化。
6. 模流分析的优势模流分析具有以下几个优点：•无需停电：模流分析可以在电路运行时进行，无需停电，不会对生产和使用造成影响。
•全面分析：模流分析可以对电路中的各个分支进行全面分析，帮助工程师全面了解电路的工作状态。
•快速准确：模流分析可以实时监测电路中的电流情况，并将数据快速准确地传输给分析系统进行分析处理。
7. 模流分析的挑战虽然模流分析有着广泛的应用前景，但也面临着一些挑战。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Mesh Type
Midplane Dual- 3D Domain
✓
✓
✓
✓
✓
✓
✓
✓
✓
2020/2/10
网格形式与可分析类型的对应关系
• CAD 鏈接
– Moldflow Design Link – Moldflow Magics STL Expert – Moldflow CAD Doctor – Moldflow Midplane Generator
2020/2/10
Autodesk Mold flow Adviser ---AMA
✓ 判断产品的壁厚是否合适
✓冷却是否均匀
✓ 判断浇口位置是否合适
✓变形是否可以接受
✓ 选择最佳浇口位置及浇口数量 ✓优化浇注系统
✓ 预测制品熔接痕位置
✓优化冷却系统
✓ 预测制品困气位置
✓ 判断产品是否存在缩水情况
2020/2/10
CAE介绍
CAE对于注塑成型的帮助
✓ 对熔体温度、模具温度和注射时间等主要注塑加工参数提 出一个目标趋势
试模 发现问题
CAE介绍
产品设计
模具设计前期
材料选择 壁厚优化 浇口评估 结构优化
技术方案评估
报价认定
交流和协同设 计
基于Moldflow 的优化设计流 程
模具设计 中期
试模
可行性分析
2020/2/10
排位及流 道优化
水路优化
工艺优化
成型问题原因 改善优化成型
工艺交互
CAE介绍
CAE对于产品设计、模具设计的帮助
Mesh Type
Midplane Dual- 3D Domain
✓✓Biblioteka ✓✓✓✓
✓
✓
✓
✓
2020/2/10
网格形式与可分析类型的对应关系
Co-Injection Molding (Thermoplastics)共射成型
Fill + Pack Fiber Fill + Pack Cooling Warpage Stress
• AMI/Mucell发泡成型分 析
• AMI/DOE实验设计分析
以上的功能模块是对中层面网格而言. AMI/Fusion and AMI/3D add different mesh type analysis capability
2020/2/10
网格形式与可分析类型的对应关系
热塑性注射
Fast Filling Fill Fill + Pack Core Shift Standalone Packing Fiber Fill + Pack Cooling Warpage Stress
CAE广泛的应用领域
电子通讯
家电
汽车
2020/2/10
玩具
计算机 其它
CAE技术
•CAE是CAD的深入应用 •CAE是CAD与CAM的桥梁
CAD
CAE
CAM
2020/2/10
CAE介绍
设计模具
模具装配
原始的设计过 程
调整工艺参数
增加成 本、延 长周期
2020/2/10
修改模具设计 修改产品设计
Mesh Type
Midplane Dual- 3D Domain
✓
✓
✓
✓✓
✓
✓✓
✓
✓✓
✓
✓
✓✓
✓
✓✓
✓
✓✓
✓
2020/2/10
网格形式与可分析类型的对应关系
热塑性注射
Shrinkage Process Optimization Design of Experiments Molding Window Gate Location Runner Balance
Mesh Type
Midplane Dual- 3D Domain
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
2020/2/10
网格形式与可分析类型的对应关系
Thermoplastics Overmolding多成份 注射
Fill Fill + Pack Fiber Fill + Pack Overmolding Overmolding Warpage
Autodesk Mold flow Insight ---AMI
• AMI/Fill填充分析
• AMI/Co-Injection共注射成型分析
• AMI/Fill+Pack填充保压 分析
• AMI/Cool冷却分析 • AMI/Warp变形分析 • AMI/Fiber玻纤分析 • AMI/Gas气辅分析 • AMI/Optim优化分析
Mesh Type
Midplane Dual- 3D Domain
✓
✓✓
✓
✓✓
✓
✓✓
✓
✓✓
✓
2020/2/10
网格形式与可分析类型的对应关系
Microcellular Injection Molding (Thermoplastics)发泡注射
Fill Fill + Pack Fiber Fill + Pack Cooling Warpage
1. AMA运用于简单的填充分析 2. 查看产品是否可以填充满 3. 查看浇口位置是否合理 4. 初步预测熔接痕位置及困气位置 5. 有些浇注系统在AMA中无法建立，则不可用它来分析 6. 对于顺序进胶，AMA中无法实现，不可用它来分析 7. 比较紧急的案件，主要查看流动情况的，可用AMA进行分析
2020/2/10
Mesh Type Midplane Dual- 3D
Domain ✓ ✓ ✓ ✓ ✓
2020/2/10
网格形式与可分析类型的对应关系
Gas-Assisted Injection Molding (Thermoplastics )气辅成型
Fill Fill + Pack Fiber Fill + Pack Cooling Warpage Stress
• AMI/Injection Compression压注成型分析 • AMI/Shrink收缩分析 • AMI/Stress应力分析 • AMI/Reactive Molding反应成型分析 • AMI/Microchip Encapsulation IC封裝分析 • AMI/Underfill Encapsulation覆晶封裝分析
✓ 估定保压时间、压力及保压效果。 ✓ 估定产品翘曲变形方向，范围大小及原因，寻求解决方法 ✓ 缩短成型周期，连续、稳定地生产，最大限度地提高生产
效率
2020/2/10
CAE软件介绍
• Autodesk Mold flow Adviser 2010 ---应用于产品设计和模具设计
• Autodesk Mold flow Insight 2010 ---应用于产品设计和模具设计优化以及注塑工艺参考
