构造柱做法
简述砖墙建筑中构造柱的做法
简述砖墙建筑中构造柱的做法砖墙建筑中构造柱的做法是建筑过程中非常重要的一部分。
构造柱的好坏直接影响着建筑的结构牢固性和使用寿命。
由于不同的建筑有不同的结构设计，所以针对不同建筑，构造柱的做法也有所不同。
具体而言，砖墙建筑中构造柱的做法有如下几点。
首先，要确定构造柱的类型。
根据建筑的结构设计，一般有混凝土柱和钢筋混凝土柱两种。
混凝土柱较为经济实惠，但强度比较低，而钢筋混凝土柱的强度比较高，但成本比较高。
因此，在选择构造柱的时候，应根据建筑的具体情况，选择合适的类型。
其次，要选择合适的材料。
一般来说，构造柱用的材料至少需要具备高强度、高耐久性和低衰减性等特点。
具体而言，构造柱的材料常见有砖、混凝土和木材等。
在使用时，要根据建筑的结构特点、结构的复杂程度以及抗风荷载要求等，选择合适的材料。
再者，要根据构造柱的实际情况，设计出适合的尺寸。
一般来说，构造柱的尺寸要根据构成该柱的材料的特性，以及被支撑的砖墙的长度、宽度等，经过合理的计算设计出合适的尺寸，以保证该柱能够坚固地支撑被支撑的砖墙。
此外，要给构造柱的支撑部分加固以防止受力过大而倒塌。
通常，可以在构造柱的支撑部分均匀地加固，以加强构造柱的抗倾覆能力。
同时，还要给构造柱的连接部位加固，以保证构造柱具有足够的稳定性。
最后，要定期进行构造柱的检查和维护。
定期检查构造柱的支撑情况和连接情况，及早发现问题并及时进行维修维护，可以确保构造柱的稳定性。
总之，砖墙建筑中构造柱的做法是建筑过程中重要的一部分。
应根据建筑的具体情况，选择合适的材料和尺寸，并进行充分的加固和定期的检查和维护，以此来确保构造柱的结构牢固性和使用寿命。
构造柱做法
构造柱的多种做法后砌隔墙抗震构造（1）构造柱的设置：填充墙在墙端、拐角、丁字交叉、十字交叉处均设置构造柱，且一段直墙上构造柱间距不大于4米，宽度大于等于2.4米的门窗洞边设构造柱。
（2）构造柱截面尺寸为200×墙厚，配筋为412，箍筋φ8＠100/200（加密区高度不小于柱净高的1/6且不小于600mm，箍筋间距按主筋直径的5d 计算12=φ8＠60，10=φ8＠50）纵筋锚入上下梁板La。
（3）门洞边及外墙窗边未设构造柱时应设抱框架柱。
（4）沿墙全高每隔400（二皮砖）设φ6通长拉结筋，搭接长度300，端部锚入构造柱或主体结构36d，（5）当墙高超过4m或墙上遇有门洞时，应分别在墙体半高处和外墙窗洞的上部及下部，内墙门洞的上部设置通长配筋带，宽度同墙厚，高100，配筋3φ10/φ6＠300，详见02SG614页次11~13。
（6）墙顶部与楼层盖的连接详见《06SG614-1》页次21节点2～5。
（7）加砌块砌筑女儿墙，高度大于800，沿墙长每隔3000设构造柱200*墙厚，顶部设压顶高60，配筋3φ8，φ6＠300。
（8）洞口过梁做法构造柱及墙接筋做法：（1）填充墙在墙端、拐角、丁字交叉、十字交叉处均设置构造柱，且一段直墙上构造柱间距不大于4米，宽度大于等于2.4米的门窗洞边设构造柱。
构造柱截面尺寸为200*墙厚，配筋为412，主筋12箍筋φ8＠60，主筋10箍筋φ8＠50；纵筋下部与底板预留出的钢筋进行绑扎搭接搭接长度为650mm，上部同预埋件钢板进行双面焊接。
门洞边及外墙窗边未设构造柱时应设抱框架柱。
（做法详见附图）墙体直拐角做法丁字墙相交做法直墙构造柱做法十字相交处构造柱做法（2）填充墙全高每隔400（二皮砖）设φ6通长拉结筋，拉结筋同框架柱的预埋件进行双面焊接焊接长度不小于5d，拉结筋搭接端部做180度变钩。
拉结筋的搭接长度不小于300mm，拉结筋锚入构造柱不小于300mm。

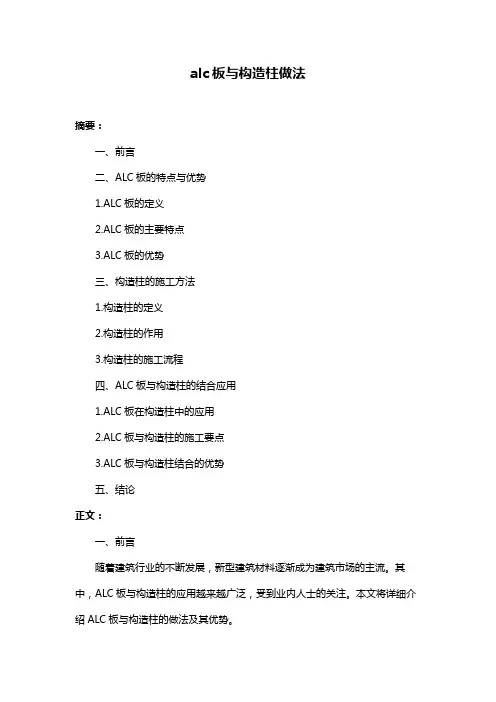

alc板与构造柱做法
alc板与构造柱做法摘要：一、前言二、ALC板的特点与优势1.ALC板的定义2.ALC板的主要特点3.ALC板的优势三、构造柱的施工方法1.构造柱的定义2.构造柱的作用3.构造柱的施工流程四、ALC板与构造柱的结合应用1.ALC板在构造柱中的应用2.ALC板与构造柱的施工要点3.ALC板与构造柱结合的优势五、结论正文：一、前言随着建筑行业的不断发展，新型建筑材料逐渐成为建筑市场的主流。
其中，ALC板与构造柱的应用越来越广泛，受到业内人士的关注。
本文将详细介绍ALC板与构造柱的做法及其优势。
二、ALC板的特点与优势1.ALC板的定义ALC板，全称为蒸压加气混凝土板，是一种以硅砂、水泥、石灰等为原料，经过蒸压养护制成的新型建筑材料。
2.ALC板的主要特点（1）轻质：ALC板的密度较低，约为传统混凝土的1/3，便于运输和施工。
（2）高强度：ALC板的抗压强度是传统混凝土的3-5倍，具有良好的承重性能。
（3）耐火性：ALC板的耐火性能为3-4小时，达到一级耐火等级。
（4）良好的隔音、保温性能：ALC板具有优良的隔音、保温性能，能有效降低建筑能耗。
3.ALC板的优势（1）绿色环保：ALC板生产过程中无有害物质排放，符合环保要求。
（2）节省资源：ALC板的原料利用率高，能有效节约自然资源。
（3）施工便捷：ALC板重量轻，便于运输、切割和安装。
三、构造柱的施工方法1.构造柱的定义构造柱，又称钢筋混凝土构造柱，是一种用于承受水平荷载的混凝土构件，通常设置在建筑物的墙体内部。
2.构造柱的作用（1）承受水平荷载：构造柱主要承受来自墙体的水平荷载，保证建筑物的稳定性和安全性。
（2）增强抗震性能：构造柱的设置可以增强建筑物的抗震性能，提高建筑物在地震中的安全性。
3.构造柱的施工流程（1）基础施工：清理基础表面，浇筑基础混凝土。
（2）立模板：安装模板，绑扎钢筋。
（3）浇筑混凝土：现场搅拌混凝土，浇筑构造柱。
（4）养护：浇水养护，保证构造柱的强度和耐久性。
[笔记]构造柱做法
![[笔记]构造柱做法](https://img.taocdn.com/s3/m/fb665c5aa36925c52cc58bd63186bceb18e8ed50.png)
[笔记]构造柱做法构造柱的多种做法后砌隔墙抗震构造(1) 构造柱的设置:填充墙在墙端、拐角、丁字交叉、十字交叉处均设置构造柱，且一段直墙上构造柱间距不大于4米，宽度大于等于2.4米的门窗洞边设构造柱。
(2) 构造柱截面尺寸为200×墙厚，配筋为4 12，箍筋φ8,100/200(加密区高度不小于柱净高的1/6且不小于600mm，箍筋间距按主筋直径的5d计算12=φ8,60，10=φ8,50)纵筋锚入上下梁板La。
(3) 门洞边及外墙窗边未设构造柱时应设抱框架柱。
(4) 沿墙全高每隔400(二皮砖)设φ6通长拉结筋，搭接长度300，端部锚入构造柱或主体结构36d，(5) 当墙高超过4m或墙上遇有门洞时，应分别在墙体半高处和外墙窗洞的上部及下部，内墙门洞的上部设置通长配筋带，宽度同墙厚，高100，配筋φ6,300，详见02SG614页次11~13。
3φ10/ (6) 墙顶部与楼层盖的连接详见《06SG614-1》页次21节点2,5。
(7) 加砌块砌筑女儿墙，高度大于800，沿墙长每隔3000设构造柱200*墙厚，顶部设压顶高60，配筋3φ8，φ6,300。
(8) 洞口过梁做法构造柱及墙接筋做法:(1)填充墙在墙端、拐角、丁字交叉、十字交叉处均设置构造柱，且一段直墙上构造柱间距不大于4米，宽度大于等于2.4米的门窗洞边设构造柱。
构造柱截面尺寸为200*墙厚，配筋为4 12，主筋 12箍筋φ8,60，主筋 10箍筋φ8,50;纵筋下部与底板预留出的钢筋进行绑扎搭接搭接长度为650mm，上部同预埋件钢板进行双面焊接。
门洞边及外墙窗边未设构造柱时应设抱框架柱。
(做法详见附图)墙体直拐角做法丁字墙相交做法直墙构造柱做法十字相交处构造柱做法(2)填充墙全高每隔400(二皮砖)设φ6通长拉结筋，拉结筋同框架柱的预埋件进行双面焊接焊接长度不小于5d，拉结筋搭接端部做180度变钩。
拉结筋的搭接长度不小于300mm，拉结筋锚入构造柱不小于300mm。

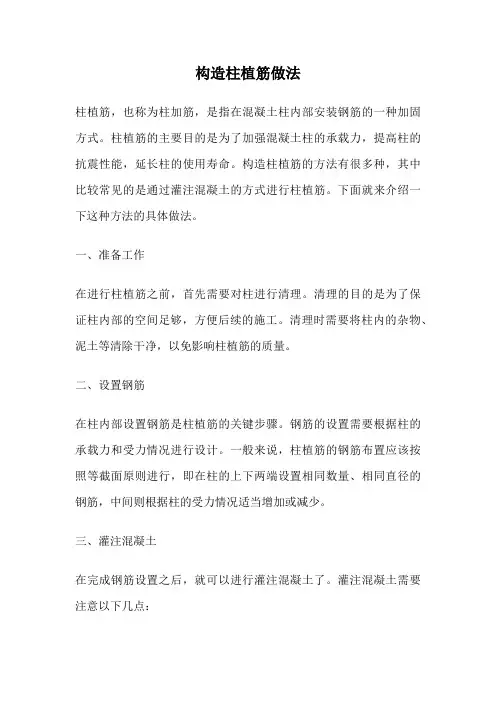

构造柱植筋做法
构造柱植筋做法柱植筋，也称为柱加筋，是指在混凝土柱内部安装钢筋的一种加固方式。
柱植筋的主要目的是为了加强混凝土柱的承载力，提高柱的抗震性能，延长柱的使用寿命。
构造柱植筋的方法有很多种，其中比较常见的是通过灌注混凝土的方式进行柱植筋。
下面就来介绍一下这种方法的具体做法。
一、准备工作在进行柱植筋之前，首先需要对柱进行清理。
清理的目的是为了保证柱内部的空间足够，方便后续的施工。
清理时需要将柱内的杂物、泥土等清除干净，以免影响柱植筋的质量。
二、设置钢筋在柱内部设置钢筋是柱植筋的关键步骤。
钢筋的设置需要根据柱的承载力和受力情况进行设计。
一般来说，柱植筋的钢筋布置应该按照等截面原则进行，即在柱的上下两端设置相同数量、相同直径的钢筋，中间则根据柱的受力情况适当增加或减少。
三、灌注混凝土在完成钢筋设置之后，就可以进行灌注混凝土了。
灌注混凝土需要注意以下几点：1.混凝土的配合比应该按照设计要求进行，严格控制水灰比，以保证混凝土的强度和耐久性。
2.灌注混凝土时，应该采用振捣或震动的方法，以使混凝土充分密实。
同时，要注意控制灌注的速度，避免出现渗漏现象。
3.在灌注混凝土的过程中，需要不断地检查钢筋的位置和数量，确保每根钢筋都被混凝土包覆。
四、养护灌注混凝土后，需要进行养护。
养护的目的是为了保证混凝土的强度和耐久性。
一般来说，混凝土需要在浇筑后进行水养护，保持一定的湿度和温度，以使混凝土逐渐硬化。
养护时间一般为28天左右。
构造柱植筋是一项比较重要的工作，需要严格按照规范进行施工。
只有在施工中严格控制每个环节，才能保证柱植筋的质量和安全性。

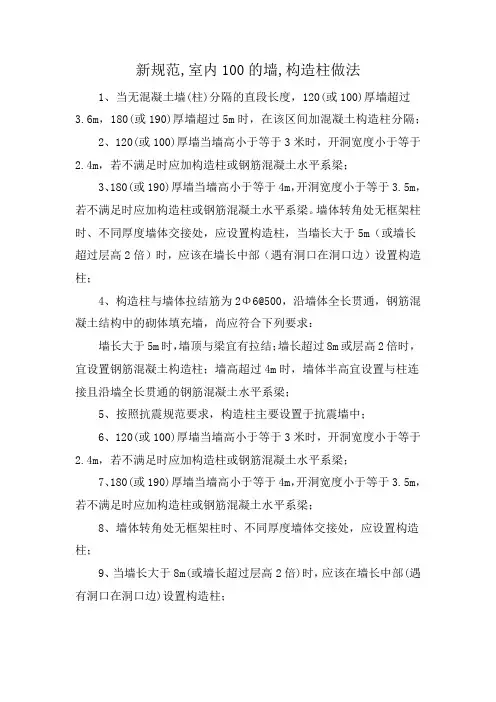

新规范,室内100的墙,构造柱做法
新规范,室内100的墙,构造柱做法
1、当无混凝土墙(柱)分隔的直段长度，120(或100)厚墙超过3.6m，180(或190)厚墙超过5m时，在该区间加混凝土构造柱分隔；
2、120(或100)厚墙当墙高小于等于3米时，开洞宽度小于等于
2.4m，若不满足时应加构造柱或钢筋混凝土水平系梁；
3、180(或190)厚墙当墙高小于等于4m，开洞宽度小于等于3.5m，若不满足时应加构造柱或钢筋混凝土水平系梁。
墙体转角处无框架柱时、不同厚度墙体交接处，应设置构造柱，当墙长大于5m（或墙长超过层高2倍）时，应该在墙长中部（遇有洞口在洞口边）设置构造柱；
4、构造柱与墙体拉结筋为2Φ6@500，沿墙体全长贯通，钢筋混凝土结构中的砌体填充墙，尚应符合下列要求：
墙长大于5m时，墙顶与梁宜有拉结；墙长超过8m或层高2倍时，宜设置钢筋混凝土构造柱；墙高超过4m时，墙体半高宜设置与柱连接且沿墙全长贯通的钢筋混凝土水平系梁；
5、按照抗震规范要求，构造柱主要设置于抗震墙中；
6、120(或100)厚墙当墙高小于等于3米时，开洞宽度小于等于2.4m，若不满足时应加构造柱或钢筋混凝土水平系梁；
7、180(或190)厚墙当墙高小于等于4m，开洞宽度小于等于3.5m，若不满足时应加构造柱或钢筋混凝土水平系梁；
8、墙体转角处无框架柱时、不同厚度墙体交接处，应设置构造柱；
9、当墙长大于8m(或墙长超过层高2倍)时，应该在墙长中部(遇有洞口在洞口边)设置构造柱；
10、较大洞口两侧、无约束墙端部应设置构造柱，构造柱与墙体拉结筋为2Φ6@5。
构造柱做法
构造柱做法构造柱的多种做法后砌隔墙抗震构造（1）构造柱的设置：填充墙在墙端、拐角、丁字交叉、十字交叉处均设置构造柱，且一段直墙上构造柱间距不大于4米，宽度大于等于2.4米的门窗洞边设构造柱。
（2）构造柱截面尺寸为200×墙厚，配筋为412，箍筋φ8＠100/200（加密区高度不小于柱净高的1/6且不小于600mm，箍筋间距按主筋直径的5d计算12=φ8＠60，10=φ8＠50）纵筋锚入上下梁板La。
（3）门洞边及外墙窗边未设构造柱时应设抱框架柱。
（4）沿墙全高每隔400（二皮砖）设φ6通长拉结筋，搭接长度300，端部锚入构造柱或主体结构36d，（5）当墙高超过4m或墙上遇有门洞时，应分别在墙体半高处和外墙窗洞的上部及下部，内墙门洞的上部设置通长配筋带，宽度同墙厚，高100，配筋3φ10/φ6＠300，详见02SG614页次11~13。
（6）墙顶部与楼层盖的连接详见《06SG614-1》页次21节点2～5。
（7）加砌块砌筑女儿墙，高度大于800，沿墙长每隔3000设构造柱200*墙厚，顶部设压顶高60，配筋3φ8，φ6＠300。
（8）洞口过梁做法丁字墙相交做法直墙构造柱做法十字相交处构造柱做法（2）填充墙全高每隔400（二皮砖）设φ6通长拉结筋，拉结筋同框架柱的预埋件进行双面焊接焊接长度不小于5d，拉结筋搭接端部做180度变钩。
拉结筋的搭接长度不小于300mm，拉结筋锚入构造柱不小于300mm。
墙体顶部拉结做法5．钢筋加工及施工要点：（1）主筋成型：根据图纸进行钢筋翻样，然后再按下料单上的钢筋规格、尺寸，统一进行钢筋下料，统一加工，要求钢筋断料误差控制在10mm以内，钢筋加工弯起点的尺寸误差在20mm以内，成型箍筋的边长误差控制在3mm以内。
（2）成型钢筋弯钩弯折应满足以下规定：a．Ⅰ级钢筋末端作180°弯钩，其圆弧弯曲直径D不应小于钢筋直径的2.5倍。
弯弧内直径不应小于钢筋直径的10倍。
构造柱落在楼板上的做法
构造柱落在楼板上的做法构造柱落在楼板上是一项常见的建筑工程任务。
这个过程需要精确的计算和施工技巧，以确保柱子能够牢固地支撑楼板的重量，并且能够抵抗外部的力量，如风力或地震。
本文将介绍构造柱落在楼板上的一般做法。
在进行柱子的施工前，需要进行详细的结构设计和计算。
这包括确定柱子的尺寸、形状和材料，并且计算柱子所需的强度和稳定性。
根据楼板的设计荷载和结构要求，结构工程师可以确定柱子的截面尺寸和布置方式。
在施工过程中，首先需要在楼板上标出柱子的位置和尺寸。
然后，根据设计要求，在楼板上开设与柱子相匹配的孔洞。
这些孔洞将用于安装柱子的支撑和固定。
接下来，将柱子的支撑装置安装到楼板上。
这些支撑装置通常由钢筋和钢板组成，用于支撑柱子并将其固定在楼板上。
支撑装置需要根据柱子的尺寸和荷载要求进行精确的调整和安装。
一旦支撑装置安装好，就可以进行柱子的安装了。
通常，柱子是通过将其底部插入楼板上的孔洞中来固定的。
在插入柱子之前，需要确保柱子的底部光滑和干净，以便能够顺利地插入孔洞。
然后，使用起重设备将柱子抬起并放入孔洞中，确保柱子与支撑装置的连接紧固可靠。
安装柱子后，需要进行进一步的调整和校正。
这包括使用水平仪和垂直仪器检查柱子的水平度和垂直度，并根据需要进行微调。
调整完成后，需要使用螺栓或焊接等方法将柱子与支撑装置固定在一起，以确保其稳定性和安全性。
还需要进行柱子的防腐处理和装饰。
柱子通常会暴露在室内或室外环境中，因此需要采取措施防止腐蚀和损坏。
根据设计要求，可以选择合适的防腐涂料或其他防护材料进行处理。
此外，柱子的表面装饰也需要根据建筑风格和设计要求进行处理，以增强其美观性。
总结起来，构造柱落在楼板上是一项复杂而关键的工程任务。
通过精确的计算和施工技巧，可以确保柱子能够牢固地支撑楼板，并且能够抵抗外部力量的作用。
在柱子的设计、安装和调整过程中，需要充分考虑结构要求和安全性要求，并且进行必要的防腐和装饰处理。
只有在每个步骤都经过仔细的规划和执行后，才能确保构造柱落在楼板上的稳定性和安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（6）按施工试验计划做好各施工段的混凝土试块的留置。按要求做好施工试验工作。
1、做法一:植筋
１）工程做法
主体结构施工完毕,做二次结构时根据所放出的填充墙线位置，在主体结构上用电钻在构造柱纵筋位置进行打孔,然后用结构胶采用植筋的方式进行构造柱钢筋与肢体结构的连结施工，来实现构造柱与上下部梁的拉结，做法示意图如下图图1:
(1)主筋成型：根据图纸进行钢筋翻样,然后再按下料单上的钢筋规格、尺寸,统一进行钢筋下料,统一加工，要求钢筋断料误差控制在１0ｍm以内,钢筋加工弯起点的尺寸误差在20ｍm以内,成型箍筋的边长误差控制在３ｍm以内。
（2)成型钢筋弯钩弯折应满足以下规定：
a.Ⅰ级钢筋末端作18０°弯钩，其圆弧弯曲直径Ｄ不应小于钢筋直径的2.5倍。弯弧内直径不应小于钢筋直径的１0倍。箍筋做１3５°弯钩，弯钩平直段长度不小于钩筋直径的10倍，且不小于75mｍ。
门口抱框、过梁模板施工做法详见附图：
7．混凝土施工要点
（1）严格控制混凝土的搅拌质量，做到原材料计量准确，车车过磅。搅拌均匀严格控制混凝土的坍落度,符合施工配合的要求。（第一罐搅拌混凝土时必多投入1/5水泥及砂子，防止混凝土砂浆粘罐造成混凝土的和易性差)
（2）混凝土运输采用手推车进行运料，通过垂直运输机械运至施工浇筑现场。混凝土运输的车辆必须加挡板及采用斗车运料，防止混凝土在运输过程中的遗洒减少材料损失。
B.Ⅲ级钢筋末端作９0°弯折时，弯曲直径D不应小于钢筋直径的５d。
C.钢筋加工完毕要按钢筋的使用部位、规格、尺寸、数量进行标识,标识要清楚以免使用中混淆。
（3）钢筋绑扎要点:构造柱钢筋绑扎要求:主筋绑扎时下部同预留钢筋进行绑扎搭接，钢筋搭接部位绑扣不少于三个，扎丝绑扎必须牢固。构造柱箍筋间距加密区范围内主筋1２箍筋φ8＠60，主筋10箍筋φ8@50，非加密区范围内箍筋间距２00mｍ。加密区高度为柱净高的1/６。且不小于6００mm。构造柱上部加密区高度同下部。上部构造柱主筋同预留埋件进行双面焊接，焊接长度不小钢筋直径的５d。压带钢筋绑扎要求:压带钢筋为2φ１0分布筋为φ6＠３０0；压带钢筋端部同主体结构预留出的埋件进行双面焊接,焊接部位必须符合施工验收规范要求。压带通长钢筋布置位置(见附图）,钢筋搭接长度不小于４00mｍ。钢接头部位绑扣不少于3个；分布筋绑扎必须牢固间距准确。钢筋保护层厚度2５ｍｍ；过梁钢筋绑扎：主筋每边支座锚固长度不小于2５0mm。箍筋间距准确绑扎牢固;
构造柱做法
———————————————————————————————— 作者:
————————————————做法
后砌隔墙抗震构造
（1）构造柱的设置:填充墙在墙端、拐角、丁字交叉、十字交叉处均设置构造柱，且一段直墙上构造柱间距不大于4米,宽度大于等于2.4米的门窗洞边设构造柱。
（3）混凝土浇筑前墙体内必须提前进行浇水湿润,以保证混凝土浇筑过程不会出现投料困难的现象。
（4）混凝土运至现场内放入料盘内由人工投入浇筑部位，浇筑新旧混凝土接茬时必须投入不小于50mm厚的同标号砂浆。再进行浇筑混凝土,混凝土采用分层浇筑，每层浇筑厚度不大于40０mm,振捣棒及时进行振捣。振捣抱框柱时必须使用30棒进行振捣以保证混凝土密实并不出现胀模现象。
（4）钢筋绑扎时做好对下部钢筋污染的清理工作，保证钢筋无污染。
6．模板施工要点
（1）模板加工：本工程模板采用多层与木枋现场加工构造柱，压带及过梁模板。
加工要求按施工的不同部位进行加工，宽度、长度必须准确，模板加工的拼缝严密，尺寸准确。并按规格进行分类码放，做好防雨措施。
（2）模板施工：构造柱模板施工方法(详见附图）
（5）当墙高超过4m或墙上遇有门洞时，应分别在墙体半高处和外墙窗洞的上部及下部，内墙门洞的上部设置通长配筋带，宽度同墙厚,高１0０，配筋３φ１0／φ6＠3００,详见02SG61４页次1１~1３。
（6）墙顶部与楼层盖的连接详见《0６ＳG614-1》页次21节点2～５。
（7）加砌块砌筑女儿墙,高度大于80０,沿墙长每隔300０设构造柱200＊墙厚,顶部设压顶高60，配筋3φ8，φ6＠300。
（8）洞口过梁做法
构造柱及墙接筋做法：
（1)填充墙在墙端、拐角、丁字交叉、十字交叉处均设置构造柱,且一段直墙上构造柱间距不大于4米，宽度大于等于2.4米的门窗洞边设构造柱。构造柱截面尺寸为20０*墙厚，配筋为412，主筋12箍筋φ８@6０，主筋１0箍筋φ8＠50；纵筋下部与底板预留出的钢筋进行绑扎搭接搭接长度为650ｍm，上部同预埋件钢板进行双面焊接。门洞边及外墙窗边未设构造柱时应设抱框架柱。（做法详见附图)
（2）构造柱截面尺寸为２00×墙厚,配筋为４1２,箍筋φ８＠100/2０0(加密区高度不小于柱净高的1/6且不小于600mm,箍筋间距按主筋直径的5d计算12＝φ８@60,10=φ8@50）纵筋锚入上下梁板La。
（3）门洞边及外墙窗边未设构造柱时应设抱框架柱。
（4）沿墙全高每隔４0０(二皮砖）设φ６通长拉结筋,搭接长度3０0,端部锚入构造柱或主体结构３6ｄ，
墙体直拐角做法
丁字墙相交做法
直墙构造柱做法
十字相交处构造柱做法
（2)填充墙全高每隔4０0（二皮砖）设φ6通长拉结筋，拉结筋同框架柱的预埋件进行双面焊接焊接长度不小于5d，拉结筋搭接端部做１8０度变钩。拉结筋的搭接长度不小于3０0mｍ，拉结筋锚入构造柱不小于30０mm。
墙体顶部拉结做法
5．钢筋加工及施工要点：
