水平角测设

水平角测设实训报告

一、实训目的本次水平角测设实训的主要目的是通过实际操作，使学生掌握水平角测设的基本原理和方法，提高学生测量技能和实际操作能力，为后续课程的学习打下基础。

二、实训环境实训地点：学校测量实训基地实训仪器：经纬仪、水准仪、钢尺、三脚架、测钎、记录板等。

三、实训原理水平角测设是指利用经纬仪测定地面两点之间水平角度的技术。

其基本原理如下：1. 在地面选择合适的位置，设置经纬仪和水准仪。

2. 利用水准仪确定仪器的水平状态。

3. 利用经纬仪瞄准目标点，读取水平方向的角度值。

4. 通过角度计算和距离测量，确定目标点的位置。

四、实训过程1. 搭建仪器首先，在测量地点搭建经纬仪和水准仪。

将三脚架固定在地面上，调整三脚架的高度，使仪器大致水平。

然后，将仪器放置在三脚架上，调整仪器使其水平。

2. 水准测量使用水准仪进行水准测量，确定仪器的水平状态。

调整水准仪，使水准管气泡居中，读取水准尺上的读数。

3. 水平角观测将经纬仪瞄准目标点，读取水平方向的角度值。

记录观测数据，包括测站号、观测时间、仪器编号、角度值等。

4. 数据处理根据观测数据，进行角度计算和距离测量，确定目标点的位置。

计算公式如下：水平距离 = 角度值× 3600 / 2π × 观测距离5. 实验总结对实验结果进行分析，总结实验过程中存在的问题和不足，提出改进措施。

五、实训结果本次水平角测设实训，共完成10个测站的水平角观测。

经过数据处理，计算出目标点的位置，并与实际位置进行比较，误差在允许范围内。

六、实训总结通过本次水平角测设实训，我们掌握了水平角测设的基本原理和方法，提高了测量技能和实际操作能力。

以下是对本次实训的总结：1. 在搭建仪器过程中，要确保仪器水平，避免因仪器倾斜导致测量误差。

2. 水准测量是保证测量精度的重要环节，要熟练掌握水准仪的使用方法。

3. 观测过程中，要注意读数准确，避免人为误差。

4. 数据处理过程中，要正确运用计算公式，确保计算结果的准确性。

水平角测设指导与评价

一、已知水平角测设准备工作
1、仪器、工具准备：DJ6型光学经纬仪1台，脚架1个、测钎2根、记录夹1个，测伞1把。 2、对经纬仪仪进行检验与校正，直至符合要求。
二、已知水平角测设方法
测设已知水平角是根据水平角的一个已知方向和设计水平角角值，将水平角的另一个方向测设在地面上。 1、一般方法测设 2、精密方法测设
实践指导实践指导项目导入项目导入理论辅导理论辅导评价考核评价考核明确任务知识平台项目计划与实施提交成果在测区地面上任意标定两个点ao分别打入木桩桩顶钉小钉表示点位要求a点距离o点约100m左右
项目三水平角测量与测设
实践指导评价考核
项目导入
理论辅导
明确任务
知识平台
项目计划与实施
提交成果
任务描述
已知水平角的测设
N
MA
M
正倒镜分中法
已知水平角的测设
AA DMA

N

A′
A
NMA
M

精密方法：多测回修正法(归化法)
3、其他简易方法
（1）用钢尺自直线上一点B向线外作垂线按勾股定理测设方法（或称为“3-4-5”法）测设，如右图所示。（2）用钢尺自直线外一点向线上作垂线如右图，操作要点：①连接AB的小线要绷紧拉直，不得抗线；②CM与CN方向拉力一致；③划弧半径CM、CN长度适中，使 ∠CMN为60°左右最好。
项目三水平角测量与测设
评价考核
项目导入
理论辅导
实践指导
明确任务
知识平台
项目计划与实施
提交成果
任务二及项目考核
试述精密测设水平角的方法。参考学生工作页，根据学生任务完成情况（包括个人表现）、学习反馈、思考与训练、项目小结等给予综合评价。

任务四测设已知水平角

三、简易方法
1、测设直角
（1）勾股弦法如下图所示，欲在已知直线OA的O点上测设直角，测设步骤如下：
C
4
5

O
3
B
A
①用钢卷尺在OA线上量取3m，定出B点。 ②以O为圆心，4m为半径画弧；然后，以B为圆心，5m为半径画弧，两弧相交于 C点，则∠COA为直角。 ③直角三角形COB可放大n倍，即各边同时放大n倍，用3n︰4n︰5n来测设直角。
任务四测设已知水平角
学习目标：一、知识目标
1、根据给定的一个已知方向AB，用DJ6光学经纬仪完成测设面积50㎡右的矩形客厅的四个角O、B、C、D、的位置。 2、练习用DJ6光学经纬仪测设已知水平角的一般方法。 3、熟悉用一般方法测设已知水平角的绘图、测设数据计算、观测、检查的操作过程与方法。 4、正确完成绘制测设略图及测设记录表。
一、仪器和工具
二、现场条件三、人员分工
四、方法与步骤
五、注意事项知识链接
拓展知识
任务实施
一、仪器和工具
每个测量小组DJ6经纬仪一台，测伞一把，木桩五个（红色油漆或粉笔），铁钉若干，墙线2根，锤子一把，钢尺一把，记录板一块，记录表与铅笔。
二、现场条件
给每小组一个足够测设客厅平面的场地上已定好A、B两点。
知识链接
测设已知数据的水平角是根据给定的水平角值和水平角的一个已知方向，把该角的另一个方向测设在地面上。
测设已知水平角的主要仪器是经纬仪或全站仪。测设方法有一般方法、精确方法及简易方法。
一、一般方法（正、倒镜分中法）
A
O
β
B′
B B″
图4.4-2 一般方法测设已知水平角

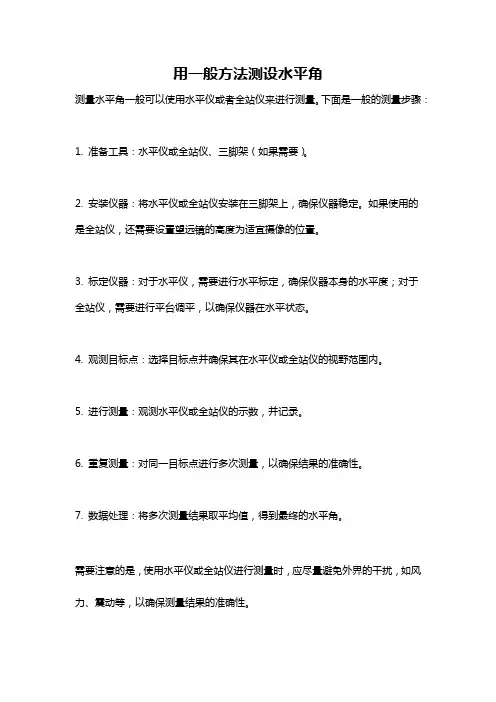

用一般方法测设水平角

用一般方法测设水平角
测量水平角一般可以使用水平仪或者全站仪来进行测量。

下面是一般的测量步骤：
1. 准备工具：水平仪或全站仪、三脚架（如果需要）。

2. 安装仪器：将水平仪或全站仪安装在三脚架上，确保仪器稳定。

如果使用的是全站仪，还需要设置望远镜的高度为适宜摄像的位置。

3. 标定仪器：对于水平仪，需要进行水平标定，确保仪器本身的水平度；对于全站仪，需要进行平台调平，以确保仪器在水平状态。

4. 观测目标点：选择目标点并确保其在水平仪或全站仪的视野范围内。

5. 进行测量：观测水平仪或全站仪的示数，并记录。

6. 重复测量：对同一目标点进行多次测量，以确保结果的准确性。

7. 数据处理：将多次测量结果取平均值，得到最终的水平角。

需要注意的是，使用水平仪或全站仪进行测量时，应尽量避免外界的干扰，如风力、震动等，以确保测量结果的准确性。

简述测回法测水平角的主要步骤和相应的角度计算方法

简述测回法测水平角的主要步骤和相应的角度计算方法（假定观测两个方向）。

用测回法测量AOB ，先在A 、B 两点上立好测钎，将经纬仪置于O 点，按以下程序观测：（1）正镜，照准A ，读取水平读盘读数1a ，记入观测手簿；（2）顺时针转动望远镜照准 B ，读取水平读盘读数1b ；由正镜方向两读数差可以计算出上半测回水平角βL= 1b -- 1a （3）倒转望远镜，瞄准B ，读取水平读盘读数2b ；（4）逆时针方向转动望远镜，瞄准A ，读取水平读盘读数2a ；计算下半测回水平角βR= 2b -- 2a 若上下半测回角度差小于限差，则取平均值作为最后的角度，否则重新观测。

2、说明用水准仪进行等外水准测量时的一个测站上的操作步骤（双面尺法）与高差计算方法。

（1）在测站上安置水准仪，使离前后尺距离尽可能相等，整平。

（2）瞄准后视尺黑面，精平后读数，再瞄准后视尺红面读数，计算看是否满足限差要求；若不满足则重新测量，获得满足要求的黑红面读数；（3）瞄准前视尺黑面，精平后读数，再瞄准前视尺红面读数，计算看是否满足限差要求；若不满足则重新测量，获得满足要求的黑红面读数；（7分）（4）分别由黑面和红面计算高差，进行限差比较，若不满足则重新测量，若满足则取二者平均值作为最终高差。

3 、结合实际操作说明水准测量时一测站上主要的工作步骤包括哪些，如何根据观测读数计算两点高差？水准测量时一测站上的工作步骤为：（1）在两点中间位置安置水准仪，在两点立尺，对仪器进行粗略整平；（2）瞄准后视点A ，精平，读取读数a ；（3）瞄准前视点B ，精平，读取读数b ；（4）计算高差h = a – b 。

说明经纬仪测量时一测站上进行对中和整平的主要步骤和方法对中和整平的主要步骤和方法是：首先进行对中，其目的是把仪器中心安置在测站点O 的铅垂线上，在O 点附近张开三脚架，挂上垂球，固定三脚架的一条腿，两手握住另外两条腿作前、后、左、右移动，使垂球尖大致对准O 点的中心标志，并使三脚架头大致放平，将这两条腿也插稳。

【精选】测回法与方向法观测水平角实验报告

测回法与方向法观测水平角实验报告一、目的与要求1、掌握测回法观测水平角的观测顺序、记录和计算方法。

2、掌握方向法观测水平角的操作顺序及记录、计算方法。

3、弄清归零、归零差、归零方向、2c 变化值的概念以及各项限差的规定。

二、实验过程A.两角测回法：1、在指定的地面点O 安置仪器，对经纬仪经行对中、整平并进行度盘配置，并在测站周围安置2个标杆；2、一测回观测。

盘左：瞄准左标杆A ，读取读数记a1；顺时针方向转动照准部，瞄准右标杆B ，读取读数记b1；计算上半测回角值11a b -＝左β。

盘右：倒转望远镜变为盘右状态，瞄准右标杆B ，读取读数记b2。

；逆时针方向转动照准部，瞄准左目标A ，读取读数记a2；计算下半测回角值12a b -＝右β；3、检查上、下半测回角互差是否超限。

计算一测回角值)(21右左βββ+=；4、计算测站测完毕后，当即检查各测回角值互差是否超限，计算平均角值。

B.三角方向法：5、在指定的地面点O 安置仪器，对经纬仪经行对中、整平并进行度盘配置，并用粉笔在测站周围确定3个十字点作为观测对象，分别记为A 、B 、C ；6、盘左。

瞄准起始方向目标读数，顺时针方向依次瞄准各方向目标读数，转回至起始方向仍瞄准目标读数。

检查归零差是否超限；7、盘右。

瞄准起始方向目标读数，逆时针方向依次瞄准各方向目标读数，转回至起始方向仍瞄准目标读数。

检查归零差是否超限；8、计算。

同一方向两倍视准误差2c =盘左读数-（盘右读数±180º），各方向的平均读数=21［盘左读数十（盘右读数±180º）］，归零后的方向值；9、测完各测回后，计算各测回同一方向的平均值，并检查同一方向值各测回互差是否超限。

三、实验结果A.测回法观测水平角记录测回竖盘位置目标水平度盘读数半测回角值较差一测回值（°′″）（″）（°′″）（°′″）A 左1 0 00 0082 33 3310 82 33 382 82 33 33右1 179 58 2582 33 432 262 32 08B.方向观测法观测水平角记录测站目标水平度盘读数左－右2C(″)2左＋右（″）归零后方向值（°′″）各测回平均方向值（°′″）盘左（°′″）盘右（°′″）1 A 0 00 00 180 00 04 -4 0 00 02 0 00 00 0 00 00B 135 20 47 315 21 01 -14 135 20 54 135 20 52 135 20 41C 196 26 57 16 26 43 +14 196 26 50 196 26 48 196 26 37 A 0 00 06 180 00 12 +6 0 00 092 A 90 00 00 270 00 08 -8 90 00 04 0 00 00B 215 20 30 35 20 40 -10 215 20 35 135 20 31C 289 26 33 109 26 28 +5 289 26 30 196 26 26A 90 00 32 270 00 26 +6 90 00 28四、实验总结1、在两角测回法实验中，我们用标杆作为参照物，但是没有参照点，导致我们来回测量时出现很大的误差，之后的测量中，我们应先选好测量点（最好是静止的）然后在进行测量才会避免误差很大；2、在读数时，经常把下丝读数当成中丝读数，致使出现很大的误差，所以以后在有仰角时，读数时一定要看清是否是十字丝的读数方可读数；3、还是对公式及步骤的一知半解导致浪费很多时间，所以还需多次练习提高熟悉度。

(整理)简述测回法测水平角的主要步骤和相应的角度计算方法

精品文档简述测回法测水平角的主要步骤和相应的角度计算方法（假定观测两个方向）。
