房屋建筑学课程设计任务书一一、目的和要求为配合《房屋建筑学》建筑设计部分的理论教学，进行一次建筑方案设计，使学生初步了解一般民用建筑的设计原理，初步掌握建筑设计的基本方法与步骤，进一步训练和提高绘图技巧。
二、设计题目青岛理工大学管理工程学院行政办公楼三、设计条件1、建设地点：嘉陵江路校区中央院系区西区，地形自定。
2、结构类型及层数：框架或砖混结构（结构体系自定），3-6层。
四、原始资料1、冬季采暖室外计算温度-5度，夏季室外计算温度28度。
2、全年主导风向东北风，基本风压0.6KN/m2。
3、年平均降雨量600mm，日最大降雨量90mm。
4、最大积雪厚度250mm，最大冻土深度350mm。
5、常年地下水位低于1.5m。
6、抗震设防6度，结构安全等级二级，设计使用年限50年。
7、结构抗震等级三级。
8、建筑场地为二类，地基承载力180kpa。
五、设计内容及要求设计图纸推荐使用cad绘制或天正；设计应按照当前现行的相关规范进行设计、构造做法选用相应的建筑图集做法，设计要求局部做到建筑施工图的深度。
要求所有图形（设计说明、平面图、立面图、剖面图……）均绘制在一个cad文件中。
纸质版出图（打印）图纸规格（输出在A4纸上，如不清楚可输出在A3纸上）。
设计内容如下：1、设计说明设计说明包括如下内容：（1）设计依据；（2）工程概况；（3）用料说明及室内外装修工程，具体包括：①墙体工程；②防排水工程；③门窗工程；④楼地面工程；⑤阳台、屋顶花园、屋顶平台、楼梯工程；⑥室内外装修工程等。
做法选用01建筑工程做法L13J1。
（4）其他注意事项等。
注：①所有图纸中的图签统一按附表2整理。
②门窗统计表按附表3整理。
③室内外装修部分除用文字说明外，亦可采用表格形式，表格应按附表4整理。
附表2 图签附表4 室内外装修建筑做法说明2、建筑平面图包括各层建筑平面图，比例1：100～1：200。
（1）确定各房间的形状、尺寸及位置，注明房间名称。
建筑工程中的楼梯设计
建筑工程中的楼梯设计建筑工程中，楼梯是一个十分重要的构件，为人们提供了上下楼层的交通方式。
因此，在建筑工程设计中，楼梯的设计显得尤为重要。
一个良好的楼梯设计，不仅可以提高建筑物的美观度，更能提升使用者的安全性和舒适度。
本文将从楼梯的材料、形式、尺寸、安全性等方面，探讨建筑工程中的楼梯设计。
一、楼梯材料通常情况下，楼梯的材料可分为木质、金属、石材、玻璃和混凝土等几种类型。
其中，木质楼梯适用于家庭居室等低层建筑，金属楼梯则常用于商业建筑或大型公共建筑，石材楼梯常用于高档酒店和会所等场所，玻璃楼梯则是近年来的设计新趋势，混凝土楼梯则可以应用在几乎所有种类的建筑中。
二、楼梯形式楼梯的形式主要有直梯、扶梯和螺旋梯等。
直梯形式简单，操作方便，是常见的楼梯形式，适合一般的建筑形式；扶梯相对而言比直梯更显高端大气，适用范围一般是购物中心、地铁等大型商业场所。
而螺旋梯因为空间设计的灵活性和美观性，适合应用于更多已经成形的建筑，特别喜欢建筑设计的人更多选择了螺旋梯。
三、楼梯尺寸楼梯的尺寸应根据建筑的高度、使用人群和空间要求等进行设计。
一般而言，宽度不要小于800mm，更好是在1.2m-1.5m范围内。
楼梯的高度以及坡度也应当考虑到舒适度，以人的正常步幅为标准设计长度，以 28~40度为坡度设计安全的高度值。
四、楼梯安全楼梯的安全问题一直都是设计中最为重要的部分。
首先需要考虑的是防滑问题，楼梯的楼面和楼梯间的防滑处理可以有效预防滑倒事故。
其次需要考虑的是护栏的设计，楼梯护栏的高度应当不低于1000mm，便于使用者进行扶持。
再次，楼梯的一些细节也应当考虑到使用者的安全，如楼梯内的拐角处要进行护栏设置，每个步骤的空间长度也需要掌握好避免步伐太大或者太小等。
总之，在建筑工程设计中，楼梯设计是一个十分基础和重要的环节，它直接影响了设计的美观度和使用的安全性。
因此，设计师们在进行建筑设计工作时，应当注重楼梯的尺寸、形式和安全等问题，以保证建筑的整体质量和使用效果。

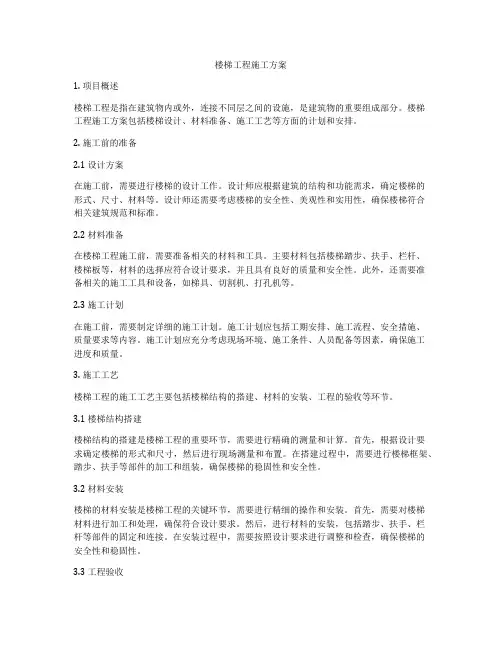

楼梯工程施工方案
楼梯工程施工方案1. 项目概述楼梯工程是指在建筑物内或外，连接不同层之间的设施，是建筑物的重要组成部分。
楼梯工程施工方案包括楼梯设计、材料准备、施工工艺等方面的计划和安排。
2. 施工前的准备2.1 设计方案在施工前，需要进行楼梯的设计工作。
设计师应根据建筑的结构和功能需求，确定楼梯的形式、尺寸、材料等。
设计师还需要考虑楼梯的安全性、美观性和实用性，确保楼梯符合相关建筑规范和标准。
2.2 材料准备在楼梯工程施工前，需要准备相关的材料和工具。
主要材料包括楼梯踏步、扶手、栏杆、楼梯板等，材料的选择应符合设计要求，并且具有良好的质量和安全性。
此外，还需要准备相关的施工工具和设备，如梯具、切割机、打孔机等。
2.3 施工计划在施工前，需要制定详细的施工计划。
施工计划应包括工期安排、施工流程、安全措施、质量要求等内容。
施工计划应充分考虑现场环境、施工条件、人员配备等因素，确保施工进度和质量。
3. 施工工艺楼梯工程的施工工艺主要包括楼梯结构的搭建、材料的安装、工程的验收等环节。
3.1 楼梯结构搭建楼梯结构的搭建是楼梯工程的重要环节，需要进行精确的测量和计算。
首先，根据设计要求确定楼梯的形式和尺寸，然后进行现场测量和布置。
在搭建过程中，需要进行楼梯框架、踏步、扶手等部件的加工和组装，确保楼梯的稳固性和安全性。
3.2 材料安装楼梯的材料安装是楼梯工程的关键环节，需要进行精细的操作和安装。
首先，需要对楼梯材料进行加工和处理，确保符合设计要求。
然后，进行材料的安装，包括踏步、扶手、栏杆等部件的固定和连接。
在安装过程中，需要按照设计要求进行调整和检查，确保楼梯的安全性和稳固性。
3.3 工程验收楼梯工程完成后，需要进行工程验收。
验收内容包括楼梯的质量、安全性、美观性等方面的检查。
同时，还需要进行相关材料和设备的检验，确保符合相关标准和规范。
在验收过程中，如发现质量问题或安全隐患，应及时进行整改和处理。
4. 安全措施在楼梯工程施工过程中，需要严格遵守安全管理规定，确保施工安全。
楼梯设计步骤
７楼梯净空高度计算& 首层平台下净空高度等于半平台标高减去平台梁高;
平台梁高为350mm& 梁下净高： 150×13－350=1600mm&
不满足2000mm的净空要求&
根据设计条件同时采取二个措施：
７楼梯净空高度计算&
根据设计条件同时采取二个措施：
将首层楼梯做成不等跑楼梯： 第一跑梯段为14级;第二跑为12级&
取 h=350mm
解: １据题意确定楼梯形式：双跑式楼梯&
２初选踏步尺寸：该建筑为教学楼;楼梯通行人数较多; 楼梯的坡度应平缓;初选: h=150mm;b=300mm&
３计算楼梯段宽度: 开间尺寸3.6m 轴线在墙中 楼梯井宽60mm&即：
a＝3600－120×2－60/2＝1650mm ≤1500～1800mm
甲 梯 二 -五 层 平 面 图 1:50
甲 梯 六 层 平 面 图 1:50
甲 梯 六 层 平 面 图 1:50
甲 梯 1-1剖 面 图 1:50
第十章 复习思考题
1.屋顶的设计要求 2.屋顶排水设计原则及步骤 3.屋顶坡度选择 4.屋顶坡度形成方式及优缺点 5.屋顶排水方式 6.卷材防水屋面、刚性防水屋面构造层次及做法 7.刚性屋面的缺点及解决问题的措施分仓缝、隔离
利用室内外高差： 室内外高差为600mm;楼梯间地坪和室外地面必须有
至少100mm的高差;故利用450mm高差设3级h=150mm的 踏步&
此时平台梁下净空高度为： 再验15算0×进1深4＋尺4寸5是0－否3满50要=求22: 00mm＞2000mm 满足
300×14-1＋1800 + 550 ＝6250mm＜6600－120＋120＝6600mm 满足 ８将上述设计结果绘制成图&

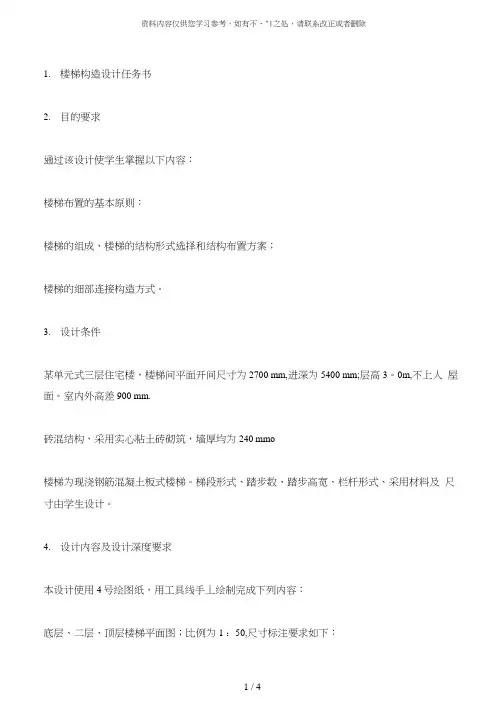

【精品】楼梯构造设计任务书
1.楼梯构造设计任务书2.目的要求通过该设计使学生掌握以下内容：楼梯布置的基本原则：楼梯的组成、楼梯的结构形式选择和结构布置方案；楼梯的细部连接构造方式。
3.设计条件某单元式三层住宅楼，楼梯间平面开间尺寸为2700 mm,进深为5400 mm;层高3。
0m,不上人屋面。
室内外高差900 mm.砖混结构，采用实心粘土砖砌筑，墙厚均为240 mmo楼梯为现浇钢筋混凝土板式楼梯。
梯段形式、踏步数、踏步高宽、栏杆形式、采用材料及尺寸由学生设计。
4.设计内容及设计深度要求本设计使用4号绘图纸，用工具线手丄绘制完成下列内容：底层、二层、顶层楼梯平面图；比例为1 ：50,尺寸标注要求如下：a.楼梯开间方向三道尺寸:轴线尺寸;净开间尺寸;梯段宽度及梯井尺寸。
b.楼梯进深方向三道尺寸：轴线尺寸；净进深尺寸；梯段长度及平台尺寸。
c.上下方向标注，各平台标高标注（建筑标高）.d.在底层平面图中引出楼梯剖面剖切位置、方向及剖面编号。
楼梯剖面图，比例1 : 50,内容及尺寸标注要求如下：a.设计出楼梯从室外地面到檐口处的完整剖面.b.水平方向两道尺寸：楼梯的定位轴线及进深尺寸，底层梯段和平台尺寸。
c.垂直方向三道尺寸：建筑总高度；楼层层高；各梯段高度（踏步高X该梯段踏步数二梯段高度）。
d.标注各楼层标咼；各平台标咼；室内外标咼。
楼梯详图，比例1 : 10,要求及内容如下：a.扶手-栏杆-梯段的连接（临空扶手）；b.扶手-墙的连接（靠墙扶手）；c.栏杆细部构造及装修做法；d.踏步防滑条及装修做法；e.梯段与平台梁等处的位置关系及连接方式.5.设计方法和步骤根据楼梯间的开间、层高计算楼梯间的进深、楼梯踏步的高和宽，楼梯梯段长度和宽度、平台宽度.根据上述尺寸画出楼梯平面草图，确定楼梯结构形式（梯段形式、平台梁形式、平台板的布置方式）和构造方案。
画楼梯剖面并按制图规范标注尺寸，步骤如下：a.计算踏步级数和踏步的高度、宽度；b.画出全部踏步的剖面轮廓线；C.按所选定的结构形式画出板式梯段的厚度与平台梁的连接方式、平台梁并布置两边的平台板；d.画出端墙和I ］窗;e.根据剖面调整好的尺寸，画出楼梯各层平面图，并按制图规范标注尺寸。

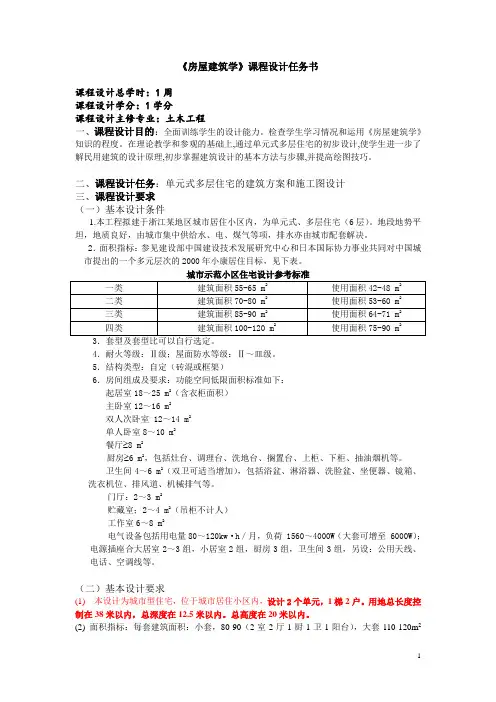

《房屋建筑学》课程设计任务书
《房屋建筑学》课程设计任务书课程设计总学时：1周课程设计学分：1学分课程设计主修专业：土木工程一、课程设计目的：全面训练学生的设计能力。
检查学生学习情况和运用《房屋建筑学》知识的程度。
在理论教学和参观的基础上,通过单元式多层住宅的初步设计,使学生进一步了解民用建筑的设计原理,初步掌握建筑设计的基本方法与步骤,并提高绘图技巧。
二、课程设计任务：单元式多层住宅的建筑方案和施工图设计三、课程设计要求（一）基本设计条件1.本工程拟建于浙江某地区城市居住小区内，为单元式、多层住宅（6层）。
地段地势平坦，地质良好，由城市集中供给水、电、煤气等项，排水亦由城市配套解决。
2．面积指标：参见建设部中国建设技术发展研究中心和日本国际协力事业共同对中国城市提出的一个多元层次的2000年小康居住目标，见下表。
3．套型及套型比可以自行选定。
4．耐火等级：Ⅱ级；屋面防水等级：Ⅱ～皿级。
5．结构类型：自定（砖混或框架）6．房间组成及要求：功能空间低限面积标准如下：起居室18～25 m2（含衣柜面积）主卧室12～16 m2双人次卧室 12～14 m2单人卧室8～10 m2餐厅≥8 m2厨房≥6 m2，包括灶台、调理台、洗地台、搁置台、上柜、下柜、抽油烟机等。
卫生间4～6 m2（双卫可适当增加），包括浴盆、淋浴器、洗脸盆、坐便器、镜箱、洗衣机位、排风道、机械排气等。
门厅：2～3 m2贮藏室；2～4 m2（吊柜不计人）工作室6～8 m2电气设备包括用电量80～120kw·h／月，负荷 1560～4000W（大套可增至 6000W）；电源插座合大居室2～3组，小居室2组，厨房3组，卫生间3组，另设：公用天线、电话、空调线等。
（二）基本设计要求(1) 本设计为城市型住宅，位于城市居住小区内，设计2个单元，1梯2户。
用地总长度控制在38米以内，总深度在12.5米以内。
总高度在20米以内。
(2) 面积指标：每套建筑面积：小套，80-90（2室2厅1厨1卫1阳台），大套110-120m2（3室2厅1厨1卫1阳台，或者3室2厅1厨2卫2阳台）。
楼梯工程施工方案
楼梯工程施工方案楼梯工程是建筑施工中重要的一部分，对于建筑的使用和美观起着关键的作用。
本文将介绍一套楼梯工程施工方案。
1.前期准备首先，进行前期的准备工作是施工的必要步骤。
包括现场勘察、测量和设计。
根据需要确定楼梯的位置和类型，然后进行细致的测量，确保楼梯的尺寸和位置符合设计要求。
之后，根据测量结果进行设计，制作施工图，并购买所需材料和工具。
2.施工准备施工前需要准备所需的材料和工具。
主要工具包括梯子、脚手架、锤子、锉刀、电钻、手锯等。
材料主要有楼梯踏步板、扶手、栏杆等。
3.安装踏步板首先，将楼梯框架搭建好，并确定好踏步板的位置。
然后，根据楼梯的宽度和高度，将踏步板一块一块地安装在楼梯框架上。
在安装踏步板时，需要注意以下几点：-确保踏步板与楼梯框架之间的连接牢固。
可以使用螺丝或者钉子固定。
-确保踏步板的平整和水平，避免出现倾斜或者不平的情况。
-在安装过程中，可以使用木工锉刀或者电钻来修整边缘，使其更加平滑。
4.安装扶手和栏杆安装完踏步板后，接下来是安装扶手和栏杆。
首先，根据需要确定扶手和栏杆的位置，并用螺丝或者钉子固定在楼梯框架上。
然后，根据实际需要对扶手和栏杆进行修整，使其与楼梯框架完美地结合在一起。
在安装扶手和栏杆时，需要注意以下几点：-确保扶手和栏杆的高度和距离符合相关标准，能够满足使用者的需要。
-确保扶手和栏杆与楼梯框架的连接牢固，并能够承受一定的重量和压力。
-对于木质楼梯，可以在扶手和栏杆表面进行打磨和涂漆，提高其质感和耐用性。
5.完善细节在楼梯工程的最后阶段，需要对细节进行处理，确保施工质量。
细节处理主要包括以下几个方面：-对踏步板、扶手和栏杆进行检查和修整，确保其表面平整、光滑和无明显瑕疵。
-清理施工过程中产生的垃圾和废料，确保现场的整洁和安全。
-对楼梯进行全面的检查和测试，确保其符合设计要求和使用标准。
以上是一套楼梯工程的施工方案。
在实际施工过程中，需要严格按照设计要求进行操作，并加强对施工质量的监控和控制。
《建筑构造-1》作业
《建筑构造-1》作业一、外墙身构造设计（一）设计题目：根据图示条件，绘制教室或宿舍外墙身剖面图。
已知：室内外高差450㎜，窗台距室内地面900㎜高，室内地坪从上至下分别为：20㎜厚1:2水泥砂浆面层，C10素混凝土80㎜厚，100㎜厚3:7灰土，素土夯实。
要求沿外墙窗纵剖，从楼板以下至基础以上，绘制墙身剖面图。
各种节点的构造做法很多，可任选一种做法绘制。
图中必须标明材料、做法、尺寸。
图中线条、材料符号等，按建筑制图标准表示。
字体应工整，线型粗细分明。
比例：1:10。
（二）设计内容和深度本设计用3#图纸一张，完成下列内容：1．按图示要求画出各个节点详图（墙脚构造、散水、明沟、窗台、过梁、圈梁、地面层、楼板层等），布图时要求将各节点布置在一条直线上。
2．标注各点控制标高（防潮层、窗台顶面、过梁底面、圈梁底面、地坪、楼层、地坪等）。
3．画出定位轴线及轴线圈。
4．按构造层次表示内外抹灰、踢脚板、楼板地坪、窗框等处的关系，如画窗台板、窗套、贴脸板等构件。
5．按制图规范表示材料符号并标注各节点处材料、尺度及做法。
6．标注散水（明沟、暗沟）和窗台等处尺度、坡度、排水方向。
7．标注详图名及比例。
（三）评分细则优：（１）按要求完成课程设计，墙身各节点详图布图匀称、字迹工整，图面清洁，所有线条、材料图例等均符合制图统一规定要求。
（２）尺寸标注正确，标高齐全。
散水（明沟、暗沟）和窗台等处尺度、坡度、排水方向正确。
（３）构造层次表示清楚，内外墙抹灰、踢脚板、楼板、地坪、窗框等处的关系清楚。
（４）每个图下标注有图名及比例。
良：（１）按要求完成课程设计，墙身各个节点详图布图较均匀，整齐，字迹较工整，图面较清洁，线条、材料图例等均符合制图统一规定要求。
（２）尺寸标注较正确，标高齐全。
散水（明沟、暗沟）和窗台等处尺度、坡度、排水方向基本正确。
（３）构造层次表示清楚，内外墙抹灰、踢脚板、楼板、地坪、窗框等处的关系基本清楚。
（４）每个图下标注有图名及比例。
