阳极泥处理工艺
铜阳极泥脱硒工艺现状和趋势
铜阳极泥脱硒工艺现状和趋势概述铜阳极泥是铜电解生产过程中产生的一种废物，通常含有高浓度的重金属如铜、铅、锌、镍等。
在废物处理过程中，除铜外，脱除硒也是很关键的一步，因为硒是一种有毒污染物，对环境和人体健康有害。
因此，铜阳极泥脱硒工艺的研究和发展具有重要意义。
现状目前，铜阳极泥脱硒主要采用物化和生化两种方法。
物化法物化法是指通过一些化学反应将硒从铜阳极泥中去除。
主要采用的化学反应有氧化反应、还原反应、复合沉淀反应等，通常使用的化学药剂有碱、酸、硝酸、亚硝酸等。
物化法的优点是工艺简单、处理速度快、反应条件容易控制，但其缺点是药剂价格昂贵、反应产生的废物难以处理等。
生化法生化法是指利用微生物代谢作用去除铜阳极泥中的硒，主要采用的微生物有嗜硒菌、嗜硒蟹杆菌等。
与物化法相比，生化法对环境的污染更小，但是工艺复杂、时间长、特别是微生物菌种的选定和保持较为困难。
趋势目前，随着人们对环境保护意识的提高，以及政府对环境污染治理的要求越来越高，铜阳极泥脱硒工艺的研究也越来越受到关注。
未来，该领域的趋势将主要体现在以下几个方面：生物技术应用未来，生物技术将在铜阳极泥脱硒领域得到广泛应用。
生物技术不仅可以帮助我们更好地脱除硒，同时还有助于降低处理成本、提升处理效率、降低能耗等方面。
目前，利用生物技术处理铜阳极泥的研究正处于起步阶段，未来有望取得更好的成果。
合理处理废弃物未来，随着科技的发展和环保的重视，铜阳极泥脱硒工艺将逐渐向着绿色、环保、高效、智能的方向发展。
合理处理废弃物，降低对环境的影响，将成为未来铜阳极泥脱硒工艺发展的重要方向之一。
增加循环利用铜阳极泥本身是一种可回收资源，循环利用对于环保和经济发展同样重要。
未来，随着铜阳极泥脱硒工艺的发展，增加循环利用将是该领域的重要发展方向之一。
结论铜阳极泥脱硒工艺在未来将迎来前所未有的发展机遇。
通过对现有工艺的整合和创新，依靠生物技术的进一步发展和合理处理废弃物的实施，以及增加循环利用等措施的推广，我们有望更好地实现铜阳极泥脱硒工艺的环保、高效、绿色发展。
铅阳极泥处理工艺流程
铅阳极泥处理工艺流程铅阳极泥是铅电解过程中的产物，其成分复杂，含有较高的贵金属和其他有价成分。
因此，对铅阳极泥进行有效的处理，提取其中的有价成分，是实现资源综合利用的重要环节。
一、预处理预处理的目的是使阳极泥与电解质分离，并脱去多余的水分。
铅阳极泥先经过沉降分离，去除大块杂质。
然后，通过干燥，脱去多余的水分，使之达到适宜的含水量。
二、火法处理火法处理主要采用高温熔炼的方法，使阳极泥中的有价成分得以富集。
首先，铅阳极泥在高温下与氧气反应，进行氧化焙烧，使其中的硫化物转化为硫酸盐。
然后，经过还原熔炼，使贵金属及其他有价成分进入合金相，与炉渣有效分离。
三、湿法处理湿法处理主要是利用酸、碱或盐类的溶液，对阳极泥进行溶解，使有价成分进入溶液中。
首先，通过酸浸，使阳极泥中的部分元素溶解。
然后，加入氧化剂或还原剂，使特定元素转化为可溶性盐或氧化物。
最后，通过萃取、吸附等手段，将有价成分从溶液中提取出来。
四、综合回收经过火法或湿法处理后，阳极泥中的有价成分得以提取。
这些成分可以进一步加工，如精炼、电解等，转化为具有更高价值的物质。
例如，贵金属可以提纯为纯度更高的金银或铂钯等；其他有价成分如铋、锡、锑等也可以得到有效的回收利用。
五、尾渣处理经过处理后产生的尾渣，需要进行妥善的处理和处置。
目前常用的方法是将尾渣返回生产流程，作为原料再次利用；或者将尾渣进行安全填埋或进行其他无害化处理。
总的来说，铅阳极泥的处理工艺流程是一个复杂的过程，需要结合多种方法和技术。
通过对铅阳极泥的有效处理，可以充分提取其中的有价成分，提高资源的综合利用率，降低对环境的污染，实现经济和环境的双重效益。
铜阳极泥稀贵金属回收工艺及优化
彭 章 平 （ 深圳市金骏玮资源综合 开发有 限公司
广东深圳
５ １ ８ １ ０ ５ ）
２ ５ ％的煤油 、 ７ ５ ％的 Ｔ Ｂ Ｐ进行萃取 、 提硒 ， 再采用适量 的王水对硝 酸进行溶解 ， 将残 渣 中的金去 全部都侵 出来 ， 而在该过 程 中侵 ｆ ｆ ｛ ＿ 液 中会流 出 ９ ９ ％的金 ， 通过二丁基卡必醇就能够提取 出里面所包
１ ． １对 铜 阳极 泥 中火 法 处 理 的 工 艺 进 行 分 析 般情况下 ， 火法 流程 的具体 工序主要有 下面几点 ： 对铜 阳
一
１ ． ３对 铜 阳极 泥 中选 冶 处 理 的工 艺 进 行 探讨 如今 ， 国内有 的企业对金银 以及铅进行分 离之后再送到冶炼 厂进行相应的处理 ， 这 样 使 火法 处 理 的 周 期 、 量 都 相 应 的缩 短 ， Ｈ 使铅害大大降低 ， 而在 此方 面显 得最 有成效的是通过浮选且选冶处理过程 中 ， 其流程 丁 序主要为 ： 首先是铜 阳极泥 的脱铜处理 ， 且对 其除硒 以及相应 的 浮选 ， 然后是熔炼 ， 最后对金银进行电解。云冶等电解 铜厂都是通 过该工艺来对铜 阳极 泥进行 除铜及硒 之后 ， 利用浮选处理使铅 进 人尾矿 中 ， 再将精矿选 出， 而精矿 中其他的杂质量 、 含铅量都非 常 少， 对其熔炼时并不需要添加任何还原剂或者熔剂 。再将进入 到 尾矿中的碲 、 铅及硒在转炉 中直接熔炼 ， 把硒和碲 回收之后 ， 熔炼 出来 的就是银 阳极 ， 在送金银进行相应的 电解 。
２分析 我 国铜 阳极泥 中处 理工 艺的具 体优 化
２ ． １分 析 安 徽铜 陵 阳极 泥 中全 套 波 立 登 的 处 理 工艺 安徽铜 陵以往都是 采用的 同阳极泥处理 工艺是硫酸 化焙烧 湿法工艺 ， 经 过 对 铜 阳极 泥 进 行 硫 酸 化 、 焙烧脱硒后 ， 利 用 水 浸 使 铜脱离 出来 ， 再利用湿法将银 、 金分离出 ， 且利用 电解精炼后得 到 银与金 的成品 。 在这个工艺中其缺点就是对有价金属进行处理之 后 比较分散 ， 且 对高杂质 的铜 阳极泥进 行处理 时 ， 不 能将杂质 元 素脱 离 出来 ， 进 而致使贵 金属的直 收率不能得 到有效提 升 ， 且 废 水的处理量也 比较大。但采用波立登对 阳极泥进行处理后 ， 以上 的这些缺点都得到了有效的改善 ； 且其 主要是 在洗涤槽中加入铜 阳极泥 ， 并在常压 以及常温下加入适量 的水 对其进行漂洗 ， 对洗
铜阳极泥提取工艺废水处理研究

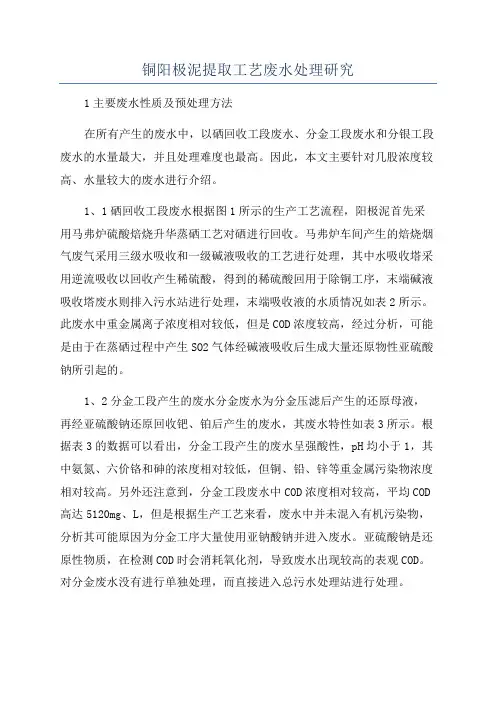

铜阳极泥提取工艺废水处理研究1主要废水性质及预处理方法在所有产生的废水中，以硒回收工段废水、分金工段废水和分银工段废水的水量最大，并且处理难度也最高。
因此，本文主要针对几股浓度较高、水量较大的废水进行介绍。
1、1硒回收工段废水根据图1所示的生产工艺流程，阳极泥首先采用马弗炉硫酸焙烧升华蒸硒工艺对硒进行回收。
马弗炉车间产生的焙烧烟气废气采用三级水吸收和一级碱液吸收的工艺进行处理，其中水吸收塔采用逆流吸收以回收产生稀硫酸，得到的稀硫酸回用于除铜工序，末端碱液吸收塔废水则排入污水站进行处理，末端吸收液的水质情况如表2所示。
此废水中重金属离子浓度相对较低，但是COD浓度较高，经过分析，可能是由于在蒸硒过程中产生SO2气体经碱液吸收后生成大量还原物性亚硫酸钠所引起的。
1、2分金工段产生的废水分金废水为分金压滤后产生的还原母液，再经亚硫酸钠还原回收钯、铂后产生的废水，其废水特性如表3所示。
根据表3的数据可以看出，分金工段产生的废水呈强酸性，pH均小于1，其中氨氮、六价铬和砷的浓度相对较低，但铜、铅、锌等重金属污染物浓度相对较高。
另外还注意到，分金工段废水中COD浓度相对较高，平均COD 高达5120mg、L，但是根据生产工艺来看，废水中并未混入有机污染物，分析其可能原因为分金工序大量使用亚钠酸钠并进入废水。
亚硫酸钠是还原性物质，在检测COD时会消耗氧化剂，导致废水出现较高的表观COD。
对分金废水没有进行单独处理，而直接进入总污水处理站进行处理。
1、3分银工段产生的废水经分金处理后的Ag基本以AgCl和硫酸银的形式出现，加入氨水后生成络合物从而进入溶液，经分离后浸出液加水合肼并加热，得到纯度较高的银粉。
生成的银粉进入中频炉中铸锭，铸锭完毕后再电解、铸锭制得高纯度银锭。
分银工段产生的废水水质如表4所示。
从表4可以看出，分银工段产生的废水呈强碱性，平均pH为13、2，由于在生产过程中大量使用氨水，因此该工段产生的废水中含有较高浓度的氨氮，平均浓度高达47275mg、L，其他重金属离子浓度相对较低。
新氯化——水解法处理铅阳极泥
新氯化——水解法处理铅阳极泥铅阳极泥组成复杂，特别是砷的含量一般均很高，可以综合回收的金属种类也较多。
常规法处理铅阳极泥是采用火法，将铅阳极泥与熔剂加入转炉中进行还原熔炼，使砷、锑烟化，用布袋收尘，同时产出以铅、铋、金、银为主的贵金属合金，此合金再经氧化熔炼，分别产出含铋的炉渣和金银金，后者铸成金、银合金阳极板进行电解精炼，由于铅阳极泥中砷含量较高，烟气中产生有毒的砷的氧化物，污染环境，同时从火法流程的中间产品回收铜、锑、铅、砷等有价金属提高金属回收率，消除砷的二次污染，国内外正在研究铅阳极泥的湿法处理，但都存在不少的问题，特别是浸出液处理不够理想。
我们用新氯化-水解法处理铅阳极泥，彻底的解决了浸出液中各金属的分离问题，浸出渣的处理也具特色，现已完成10kg规模实验室扩大试验，取得了好的结果，为铅阳极泥的处理开辟了新路。
Ⅰ.试验及工艺流程⑴试料及流程某厂提供的铅阳极泥成分为（%）：Ag 16.21，Pb 4.18，Sb 15.45，Bi 43.37，As 3.71，Cu 2.81，Fe 0.38，SiO2 4.00，Au 80g/t，阳极泥含水分30%，各金属元素仅少量被氧化，大多数以金属或金属间化合物形态存在，该试料中锑砷比一般为4～2.8，锑铋比0.356，铋铜比15。
工艺流程如图所示：1.2 试验设备及试剂1.2.1 试验设备：浸出在100L电热搪瓷釜内进行，还原在带调速搅拌的120L 圆形塑料桶内进行，浸出及还原过滤均用ф400mm 的圆型桶内进行。
在50L 电热搪瓷釜内进行蒸馏脱砷，并用ф275mm 四层搪瓷圆盘冷却器冷却，冷却面积为0.238m 2.水解。
置换，沉砷试验均在50L 电热搪瓷釜中进行，除了砷渣过滤用ф520mm 约100L 的陶瓷过滤器外，铜渣、氯氧锑、氧化锑及海绵铋均在ф200mm 瓷漏斗内进行，用Ao2-8014型真空泵抽真空，粗铋烙铸用石墨坩埚在马弗炉中进行。
1.2.2 试剂：盐酸、硫酸、氯气及纯碱等为工业纯，氯水、硫化钠、铁屑等其他原料为化学纯试剂。
酸浸出处理电解铜阳极泥的方法
酸浸出处理电解铜阳极泥的方法一，方法概要酸浸出处理电解铜阳极泥的方法，属于有色金属湿法冶金及资源再生回收技术领域。
其以阳极泥为原料，经硝酸浸出后由精密过滤设备过滤，得到含银铜的硝酸溶液，含银铜的硝酸溶液经过两段旋流电解脱银，得到银粉经收集后用纯水洗涤、干燥，脱银贫液继续进入旋流电解系统，进行电解脱铜，得到阴极铜。
处理方法能够做到金属的高效回收，变废为宝，实现资源的循环再利用；酸浸出处理电解铜阳极泥的方法技术能够选择性的对金属进行电解沉积，更好的提纯银铜；较高的电流密度及电流效率，试剂消耗少，降低了生产成本，提高企业效益；同时溶液闭路循环，没有有害气体的排放，符合现下循环经济、环境保护的理念。
二，方法的基本技术原理酸浸出处理电解铜阳极泥的方法属于有色金属湿法冶金及资源再生回收技术，具体是介绍利用旋流酸浸出处理电解铜阳极泥的方法。
铜电解精炼过程中产出的阳极泥，因含有大量的贵金属和稀有元素而成为提取贵金属的重要物料。
从阳极泥中提取贵金属，主要有火法和湿法两种方法；火法流程的特点是工艺成熟、过程易于操作控制、对物料的适应性强，且适于大规模集中生产，但因其操作环境差、污染严重、生产周期长、有价金属得不到综合利用等诸多问题而面临挑战，尤其对中小企业来说，投资大、设备利用率低。
与传统火法流程相比，湿法流程具有金银直收率高、流程短、能耗低、生产周期短、综合利用经济效益好及有利于环境保护等诸多优点。
目前湿法处理阳极泥工艺中，需要利用沉淀剂或萃取剂对金属进行分离，试剂用量大、工艺繁琐，增加了企业的经济损失，因此，研究从阳极泥中选择性回收银和铜的方法是处理阳极泥过程中的重要课题.针对现有技术存在的问题，目的在于设计提供一种利用旋流电解处理阳极泥的方法的技术方案，该方法工艺流程短、操作简便、高效环保、成本低廉，并且可以小型化，适用于一般或小型企业处理阳极泥。
三，方法的技术要点1.酸浸出处理电解铜阳极泥的方法，其技术要点在于以阳极泥为原料，经硝酸浸出后由精密过滤设备过滤，得到含银铜的硝酸溶液，含银铜的硝酸溶液经过两段旋流电解脱银，得到银粉经收集后用纯水洗涤、干燥，脱银贫液继续进入旋流电解系统，进行电解脱铜，得到阴极铜。
铜阳极泥处理工艺
铜阳极泥处理工艺
嘿，朋友们！今天咱来聊聊铜阳极泥处理工艺。
这可真是个有意思的事儿呢！
你想想看，那铜阳极泥就像是一个藏着宝贝的神秘盒子。
咱得想办法把里面的金银等贵金属给弄出来呀！这就好比是在一堆沙子里找金子，得有技巧才行。
处理铜阳极泥的第一步，就像是给它洗个澡，把那些杂质啥的先清理掉一部分。
然后呢，就开始进入关键环节啦！就好像是一场寻宝游戏正式开始。
咱得用各种方法，让那些贵金属乖乖现身。
有时候得加热，有时候得加些特殊的药剂，就跟变魔术似的。
这过程可不简单呐，得小心翼翼的，稍有不慎可能就前功尽弃啦！
你说这像不像炒菜呀，火候、调料都得恰到好处，才能做出一道美味佳肴。
处理铜阳极泥也是一样，每个步骤都得精准把握。
而且啊，这中间还可能会遇到各种各样的问题。
比如说反应不彻底啦，或者贵金属提取率不高啦。
这时候可不能着急上火，得冷静下来想想办法。
咱可以试着调整一下工艺参数，或者换一种思路来处理。
就像走路遇到了一堵墙，咱不能硬撞呀，得绕过去或者找个梯子爬过去。
在这个过程中，经验可就特别重要啦！那些老师傅们就像是经验丰富的探险家，知道哪里有陷阱，哪里能找到宝藏。
经过一番努力，终于把那些宝贵的金银给弄出来啦！这感觉，就像是挖到了一大块金子一样开心。
所以说呀，铜阳极泥处理工艺虽然有点复杂，但只要咱用心去钻研，就一定能把里面的宝贝都给弄出来。
这不仅能创造价值，还特别有成就感呢！这就是咱在这个领域里不断探索和前进的动力呀！可别小瞧了这看似普通的铜阳极泥，它里面可藏着大秘密呢！。
铜阳极泥卡尔多炉法提取工艺
铜阳极泥卡尔多炉法提取工艺铜阳极泥卡尔多炉法是一种常用的铜提取工艺，该工艺在铜的冶炼过程中具有重要的应用价值。
本文将对铜阳极泥卡尔多炉法的提取工艺进行详细介绍。
铜阳极泥卡尔多炉法是一种将铜阳极泥转化为高纯度铜的工艺。
铜阳极泥是指在铜电解过程中，阳极上产生的泥状物质，主要由金属铜、铜氧化物以及其他杂质组成。
铜阳极泥中的金属铜是有价值的资源，因此需要通过卡尔多炉法进行提取。
铜阳极泥需要经过干燥处理。
干燥的目的是去除阳极泥中的水分，以便后续的处理。
干燥的方法可以采用自然干燥或机械干燥，具体的选择取决于生产工艺和设备条件。
接下来，干燥后的铜阳极泥要进行焙烧处理。
焙烧是将阳极泥中的有机物和硫化物热解、氧化的过程。
焙烧的温度和时间需要根据阳极泥的成分和工艺要求进行控制。
焙烧后，阳极泥中的有机物和硫化物会转化为氧化物，并释放出有害气体。
为了保护环境，需要对有害气体进行收集和处理。
经过焙烧处理后的阳极泥要进行熔炼。
熔炼是将阳极泥中的铜氧化物还原为金属铜的过程。
熔炼的方法一般采用卡尔多炉法。
卡尔多炉是一种高温熔炼设备，具有良好的热效率和冶炼效果。
熔炼时，将阳极泥与煤或焦炭等还原剂一起投入到卡尔多炉中，通过高温和还原剂的作用，将铜氧化物还原为金属铜。
在熔炼过程中，还可以添加一些助熔剂和氧化剂，以调整熔体的性质和提高冶炼效率。
熔炼后得到的铜液可以通过连铸、浇铸等方式进行成型，得到铜坯或铜棒等产品。
连铸是将铜液倒入连铸机中，通过冷却和凝固，将液态铜转化为固态铜坯。
浇铸是将铜液倒入铸型中，通过冷却和凝固，得到所需形状的铜坯或铜棒。
还需要对铜坯进行精炼和纯化处理，以提高铜的纯度。
精炼和纯化的方法可以采用电解、吹氧、火法等多种工艺。
通过这些处理，可以得到高纯度的铜产品，用于制造电线、电缆等各种铜制品。
铜阳极泥卡尔多炉法是一种常用的铜提取工艺。
通过干燥、焙烧、熔炼等步骤，可以将铜阳极泥转化为高纯度的铜产品。
铜阳极泥卡尔多炉法具有工艺简单、冶炼效率高等优点，被广泛应用于铜冶炼行业中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铜陵有色金属集团公司50万吨
阳极泥处理选择流程的主要依据是阳极泥的化学成分和生产规模的大小。
目前，国内外阳极泥处理工艺主要有三大类：一是全湿法工艺流程，以美国Outfort公司为代表。
流程为“铜阳极泥一加压浸出铜、碲一氯化浸出硒、金一碱浸分铅一氨浸分银一金银电解”；二是以湿法为主，火法、湿法相结合的(半)湿法工艺流程，为国内目前大多数厂家所采用。
主干流程为“铜阳极泥一硫酸化焙烧蒸硒一稀酸分铜一氯化分金一亚钠分银一金银电解”；三是以火法为主，湿法，火法相结合的火法流程，以波立登公司和奥托昆普公司为代表，主干流程为“铜阳极泥一加压浸出铜、碲一火法熔炼、吹炼一银电解一银阳极泥处理金”，在熔炼、吹炼的设备上，波立登公司仅用1台卡尔多炉来完成，奥托昆普公司则为选用贵铅熔炼炉和转炉两台炉子来完成。
湿法处理铜阳极泥工艺流程如图1所示。
铜阳极泥经预处理脱铜产低铜泥，低铜泥进入回转窑中进行硫酸化焙烧蒸硒，硒蒸气被水吸收还原产粗硒；蒸硒渣低酸分铜，预处理液和分铜液合并，用碱中和产出碱式碳酸铜；碱式碳酸铜返回铜系统；分铜渣碱浸分碲；分碲液用硫酸中和产铅碲渣、分碲渣氯化分金，分金液用二氧化硫还原产粗金粉；分金渣用亚硫酸钠分银；分银液用甲醛还原产粗银粉；分银渣含少量金银可销售至铅冶炼厂回收铅、锡和少量的金银；粗金粉、粗银粉分别电解产电金、电银。
此阳极泥处理工艺中，分碲工序在上述原料成分的情况下，由于碲含量较低，经济上无利可图，所以不回收。
年处理2500t阳极泥
亚硫酸钠 1200
甲醛 125
碳酸钠 704.69
硝酸 l1.33
硫酸 3500
盐酸 3.1
氢氧化钠 2200
液体二氧化硫 200
水 143000
氢氧化钙 63
电 15638 103／(kwh)
氯化钠 700
蒸汽 31820
综合能耗方面-每吨干阳极泥(半)湿法约为2．9t标准煤，而波立登法约为1．5t标准煤。
从以上的方案比较中可以看出：(半)湿
从以上的方案比较中可以看出：(半)湿法流程的优点是工艺成熟，有价元素综合回收好，返料少、循环负荷小，无烟气和烟尘的污染，环境保护及车间工业卫生好，相对投资省。
阳极泥到电金、电银整个工艺立足国内，不需从国外引进技术或再作试验，可确保一次投产成功。
缺点是流程长、设备多、占地面积较大，生产成本较高，工艺不易控制，原料适应性较差，不能处理铅阳极泥以及其它低品位含金物料，同时能耗偏高，废水处理量大。
通过阳极泥处理过程中的多工序的联动控制和工艺的优化，有效降低了电耗，由2000年的每千克阳极泥耗电3．01kw ·h，下降到目前的1．74kW·h，年节约用电量127万kW ·h，价值57．40万元。
金昌冶炼厂阳极泥处理系统于1991年投入生产，为治理环境污染。
从1993年开始对系统进行工艺技术改造：
第一步：改盐酸介质氯化分金为硫酸介质氯化分金，取消硝酸分铅T序，消除了硝酸、盐酸两种挥发性强酸对环境造成的严重污染和对设备产生的剧烈腐蚀：
第二步：改分金液SO 还原为先经有机相萃取再由草酸铵还原得金粉．经熔铸得产品金。
取消金电解T序，消除SO 污染；
第三步：改氨水分银、水合肼还原为亚硫酸钠分银、甲醛还原，消除氨气污染。
