液位继电器-1
液位继电器说明书
液位继电器说明书篇一：JYB系列液位继电器使用说明书JYB系列液位继电器使用说明书JYB系列液位继电器型号定义：工作电压42X56X10940.5X62X97设计序号（系列代号；见表）二.工作特性与工作原理本系列电子式液位继电器采用进口集成电路。
通过检测水阻的方法，控制继电器自动接通水泵电源进行供水，水满后自动切断水泵电源停止供水。
由于采用交流辅助电源作为有源控制探头，增强了产品抗干扰能力和产品远距离控制的能力。
采用大功率继电器输出，可直接控制1KW以内的水泵正常工作，采用螺钉或标准导轨安装，使用方便。
三．安装。
使用操作说明供水方式接线时，低端探头放在水池的底部，假如要把水池中的水用光后再打水，尽量可把中端探头靠近水池的底部，如需要水池中水位始终在高处，可调整中端探头的高度，高端探头为水池打水最高度的限制，当水池的水打满到高端探头时，水泵停止打水，当水池中的水用到低于中端探头时，水泵又开始打水，严禁自来水或外界无水时继电器工作，否则时间过长将烧坏水泵。
排水方式接线时，低端探头放在水池的底部，假如要把水池中的水排光，尽量可把中端探头靠近水池的底部，当外界的水流满至高端探头时，水泵开始排水，当水池中的水位排到低于中端探头时，水泵停止工作。
四．接线图JYB714、JYB714A供水方式接线图JYB714、JYB714A排水方式接线图篇二：C61F-GP说明书篇三：仪表说明书HC系列智能测控仪使用说明书北京京汇川仪表科技有限公司地址(Add)：北京海淀区知春路甲48号盈都大厦C座1-11A电话（TEL）：010-8212461982121435 58731899传真（FAX）：010- 82124619一、概述HC—100智能测控仪是智能型、高精度的数显温度、压力、液位测量控制仪表，与温度、压力、液位传感器及变送器配接可构成各种量程和规格的温度、压力、液位测控系统。
HC—100智能测控仪的输入信号通过参数设置不需用户做硬件跳线，输入端子只需3个就能满足热电偶、热电阻、0～10mA或4～20mA标准电流、0～5V、1～5V标准电压信号的要求。
C61F-GP说明书
液位继电器是控制液面的继电器。这是一个继电器内部有电子线路。利用液体的导电性。当液面达到一定高度时继电器就会动作切断电源。液面低于一定位置时接通电源使水泵工作。达到自动控制的作用。
自动控制由传感器和控制执行机构组成。液位控制器的传感器一般是导线。利用水的导电性。水的导电性较差，不能直接驱动继电器。所以要有电子线路将电流放大，以推动继电器工作。液位继电器采用液位专用集成芯片和控制电路，参照国外同类产品生产工艺标准，具有外型美观、体积小、接线简便、工作稳定性高、抗干扰强、功耗小、触点容量大，电压范围宽等优点。可广泛应用于工农业生产的供排水自动控制、建筑工程、小区楼宇的供排水处理，以及科学实验pt HIGH SENSING 24VAC)
動作電阻
4K Ω min.(GENERAL)
釋放電阻
15K Ω min.(GENERAL)
反應時間
動作: 80 msec以下,釋放: 160 msec max
接點容量
5A, 250VAC(resistive load)
電纜長度
1 Km max.(GENERAL)
型號
C61F-GP
尺寸(mm)
50H x 40W x 57.5D
底座型號
PF085A
用途型式
一般用
C61F-GP
高靈敏
C61F-GPH
長距離
C61F-GPL
低感度
C61F-GPD
二線式
C61F-GPR
額定電壓
AC:110, 220, 240, 380, 415, 440, 50/60Hz
動作電壓
額定電壓值的85~110%
使用方法：控制器通电后，当电极探头E1，E2未淹没时，此种状态下，控制器常闭触点断开，常开触点闭合；当电极淹没后，此状态下常闭/常开均复位。
欧姆龙液位继电器的接线方法及工作原理
欧姆龙液位继电器的接线方法及工作原理Omron liquid level relay is a widely used device in industrial applications for monitoring and controlling liquid levels in tanks, reservoirs, and other containers. It plays a crucial role in preventing overflow or dry running of pumps, and ensures the efficient and safe operation of various industrial processes.欧姆龙液位继电器是工业应用中广泛使用的设备，用于监控和控制储罐、水库和其他容器中的液位。
它在防止泵的溢出或干转以及确保各种工业过程的高效安全运行中起着至关重要的作用。
The wiring method for Omron liquid level relay involves connecting the power supply, the input for the liquid level sensor, and the output for the control signal. Proper wiring is essential for the relay to function accurately and reliably.欧姆龙液位继电器的接线方法涉及连接电源、液位传感器的输入和控制信号的输出。
正确的接线对于继电器的准确可靠的工作至关重要。
The working principle of the Omron liquid level relay is based on the level sensing mechanism of the attached liquid level sensor. When the liquid level reaches the set threshold, the sensor sends a signal to the relay, which in turn activates the control circuit to perform the required action, such as turning on or off a pump.欧姆龙液位继电器的工作原理是基于连接的液位传感器的液位感应机制。
拓展知识：液位继电器
位探头，继电器通过交流接触器接通水泵电源，开始给水池供水。待水位高于
高水位探头时，继电器通过交流接触器切新水泵电源，停止供水。
注:图8.2.20中FR为热继电器，在项目九的任务一中有详细的介绍。
[四、使用注意事项]
四、使用注意事项
1、为避免继电器频繁开关，中水位探头最好置于中间，不要太靠 近低水位或高水位探头。
图b三相供水接线图
[三、JYB-714型液位继电器的应用实例]
图a 单相供水接线图
图b三相供水接线图
图a和图b为供水接线图，图中的H、M、L分别代表高、中、低，其含义如 下：
(1)“高”为水池上限液位控制点，水位上升达到高点水位。水与探头(电 极)接触，继电器通过交流接触器自动关泵，停止供水。
(2)“中”为水池下限液位控制点，水位下降至中点水位以下，水与探头 (电极)脱离接触，继电器通过交流接触器自动开泵，给水池加水。
图1 JYB-714型液位继电器
[二、 JYB-714型液位继电器接线图]
二、 JYB-714型液位继电器接线图
图2 JYB-714型液位继电器端子接线图 JYB-714型液位继电器接线图如图2所示。JYB-714型液位继电器共有8个接 线端子，其中： ①、⑧端子为继电器工作电源接线端子，电源有AC380V和AC220V两种电源； ②、③、④端子为输出液位继电器的自动控制信号，③端子为输出信号公 共端，②和③之间输出供水泵液位控制信号，③和④之间输出排水泵液位控制 信号；
继电器触头来回抖动
原因 继电器1、8端子之
间可能无电压 检查5、6、7脚高 、中、低端探头连 接是否正常；是否 有断路或者短路 电源不符或探头氧
化
排除方法 检正错误接线、检查断路或
JYB系列液位继电器使用说明手册
JYB系列液位继电器使用说明书
JYB系列液位继电器型号定义：
能力。
采用大功率继电器输出，可直接控制1KW以内的水泵正常工作，采用螺
钉或标准导轨安装，使用方便。
三．安装。
使用操作说明
供水方式接线时，低端探头放在水池的底部，假如要把水池中的水用光后再打水，
精心整理
尽量可把中端探头靠近水池的底部，如需要水池中水位始终在高处，可调整中端探头的高度，高端探头为水池打水最高度的限制，当水池的水打满到高端探头时，水泵停止打水，当水池中的水用到低于中端探头时，水泵又开始打水，严禁自来水或外界无水时继电器工作，否则时间过长将烧坏水泵。
KM
KM
高 中 低
KM KM
高中低 AC220V接线图
精心整理。

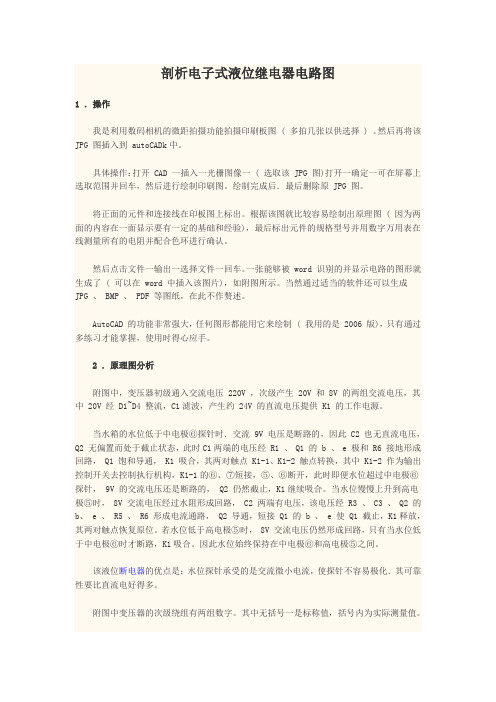

剖析电子式液位继电器电路图
剖析电子式液位继电器电路图1 ．操作我是利用数码相机的微距拍摄功能拍摄印刷板图 ( 多拍几张以供选择 ) 。
然后再将该JPG 图插入到 autoCADk中。
具体操作：打开 CAD 一插入一光栅图像一 ( 选取该 JPG 图)打开一确定一可在屏幕上选取范围并回车，然后进行绘制印刷图。
绘制完成后．最后删除原 JPG 图。
将正面的元件和连接线在印板图上标出。
根据该图就比较容易绘制出原理图 ( 因为两面的内容在一面显示要有一定的基础和经验)，最后标出元件的规格型号并用数字万用表在线测量所有的电阻并配合色环进行确认。
然后点击文件一输出一选择文件一回车。
一张能够被 word 识别的并显示电路的图形就生成了 ( 可以在 word 中插入该图片)，如附图所示。
当然通过适当的软件还可以生成JPG 、 BMP 、 PDF 等图纸，在此不作赘述。
AutoCAD 的功能非常强大，任何图形都能用它来绘制 ( 我用的是 2006 版)，只有通过多练习才能掌握，使用时得心应手。
2 ．原理图分析附图中，变压器初级通入交流电压 220V ，次级产生 20V 和 8V 的两组交流电压，其中 20V 经 D1~D4 整流，C1滤波，产生约 24V 的直流电压提供 K1 的工作电源。
当水箱的水位低于中电极⑥探针时．交流 9V 电压是断路的，因此 C2 也无直流电压，Q2 无偏置而处于截止状态，此时C1两端的电压经 R1 、 Q1 的 b 、 e 极和 R6 接地形成回路， Q1 饱和导通， K1 吸合，其两对触点 K1-1、K1-2 触点转换，其中 K1-2 作为输出控制开关去控制执行机构，K1-1的⑥、⑦短接，⑤、⑥断开，此时即便水位超过中电极⑥探针， 9V 的交流电压还是断路的， Q2 仍然截止，K1继续吸合。
当水位慢慢上升到高电极⑤时， 8V 交流电压经过水阻形成回路， C2 两端有电压，该电压经 R3 、 C3 、 Q2 的b、 e 、 R5 、 R6 形成电流通路， Q2 导通，短接 Q1 的 b 、 e 使 Q1 截止，K1释放，其两对触点恢复原位。
液位继电器接线方法及供水电路和排水电路的区别
液位继电器可以控制水泵实现自动排水和供水，所以应用的非常广泛，今天我们就来聊一下液位继电器的接线。
液位继电器
每款液位继电器上都有接线图，不同品牌的液位继电器接线图稍有不同。
但是原理都是一样的，2个触点对应继电器的线圈，3个触点对应液位继电器的3个液位探头，然后一组继电器输出，包含一组常开一组常闭。
电路图
我们以这两个电路为例，220伏电路和380伏电路接法是一样的。
一个是单相电机一个是三相电机，所以液位继电器的线圈电压一个是220伏一个是380伏。
如图所示1和8是液位继电器的线圈，5、6、7是液位继电器的高中低3个液位探头，2和3是一组常开点，4和3是一组常闭点。
供水接线
供水接线需要用到液位继电器的2和3这组常开点，当水位下降到探头低时，2和3就会导通水泵开始抽水。
当水位达到探头高时，2和3复位断开电机停止，所以可以把2和3理解为一组开关。
排水电路
排水电路需要用到液位继电器的3和4这组常闭点，当水位排到探头低时，3和4这组常闭点就会断开，水泵就会停止排水。
当水位升到探头高时，3和4复位闭合水泵开始排水，如此循环重复。
液位继电器
液位继电器的触点一般可承受5A左右的电流，如果水泵的功率低于1000瓦，也可以省去交流接触器，直接如图所示连接。
排水型液位继电器
4 3 2 KM
M
HHY3P 排水型液位自动控制继电器使用说明书
5 6 7
高中 低
4 3 2 KM
M
5 6 7
高中 低
1
8
1
8
～
单相水泵
～
Байду номын сангаас
三相水泵
四、外形及安装尺寸图
49
82
供水
HHY3P 78 61
液位自动控制器
工作电压: AC220V 触头容量: 5A AC220V
用水
欣灵电气股份有限公司
五、使用说明 4.5 “高”为水池上限液位控制点，水位上升达到高点水位,水与探头(电极)接触，控制器自动开泵，开始排水。 “中”为水池下限液位控制点，水位下降至中点水位以下，水与探头(电极)脱离接触，控制器自动关泵，停 止排水。 “低”为水池地线，放在水池的最低点，与水池底部接触。
ISO9001 质 量 体 系 认 证 企 业
一、概述 HHY3P 排水型液位自动控制继电器采用进口集成电路等电子元件组成，适用于交流 50Hz，额定工作电压 380V 及以下的控制电路作液位自动控制元件，按要求接通或分断电路。 本继电器具有体积小、重量轻、功耗小，性能稳定可靠等优点，可广泛运用于工农业生产中。 二、主要技术数据 1、工作电源：AC：380V、220V、110V、36V、24V、50\60Hz，允许电压波动范围为（85～110%）Ue； 2、触头容量：5A AC220V（阻性）； AC380V 3、机械寿命：1×106 次； AC220V A B C N 相 5 次； 4、电寿命：1×10 SA 5、安装方式：装置式。 SA 三、接线图
C61F-GP说明书
C61F-GP
尺 寸(mm)
50H x 40W x
底 座 型 號
PF085A
用途型式
一般用
C61F-GP
高靈敏
C61F-GPH
長距離
C61F-GPL
低感度
C61F-GPD
二線式0, 240, 380, 415, 440, 50/60Hz
動 作 電 壓
電 纜 長 度
1 Kmmax.(GENERAL)
使用方法：控制器通电后，当电极探头E1，E2未淹没时，此种状态下，控制器常闭触点断开，常开触点闭合；当电极淹没后，此状态下常闭/常开均复位。
額定電壓值的85~110%
電極內電壓
8VAC(except HIGH SENSING 24VAC)
動 作 電 阻
4K Ω min.(GENERAL)
釋 放 電 阻
15K Ω min.(GENERAL)
反 應 時 間
動作 : 80 msec 以下, 釋放: 160 msec max
接 點 容 量
5A, 250VAC(resistive load)
C61F-GP
液位继电器是控制液面的继电器。这是一个继电器内部有电子线路。利用液体的导电性。当液面达到一定高度时继电器就会动作切断电源。液面低于一定位置时接通电源使水泵工作。达到自动控制的作用。
自动控制由传感器和控制执行机构组成。液位控制器的传感器一般是导线。利用水的导电性。水的导电性较差，不能直接驱动继电器。所以要有电子线路将电流放大，以推动继电器工作。液位继电器采用液位专用集成芯片和控制电路，参照国外同类产品生产工艺标准，具有外型美观、体积小、接线简便、工作稳定性高、抗干扰强、功耗小、触点容量大，电压范围宽等优点。可广泛应用于工农业生产的供排水自动控制、建筑工程、小区楼宇的供排水处理，以及科学实验等场合作供排水自动元件使用。
德力西 JYB-18系列液位继电器 说明书
二、工作特征与工作原理三、技术特征1.3 正常工作条件及安装条件1.3.1 使用环境：海拔高度不超过2000米；周围环境温度不高于+40℃及不低于-5℃；额定控制电源电压变化范围为85%-110%额定电压；在无严重震动和爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃；在雨雪侵袭不到的地方。
1.3.2 垂直或水平安装。
六、接线及工作时序图四、安装、使用操作说明1.1 适用范围JYB-18系列液位继电器可用于科学试验、工业生产及家用水塔水位自动控制，作为电路中换接电路的自动控制部件。
执行标准：GB/T 14048.51.2 型号定义-2--3-额定控制电源电压Us:见3.5A :为基本型；B 设计序号液位继电器为多功能型-1--4-一、概 述JYB - 18本系列液位继电器采用进口集成电路。
通过检测水阻的方法，控制继电器自动接通水泵电源进行供水，水满后自动切断水泵电源停止供水，由于采用交流辅助电源作为有源控制探头，增强了产品抗干扰能力和产品远距离控制的能力。
采用继电器输出，可直接控制水泵正常工作，采用螺钉或标准导轨安装，使用方便。
3.1 额定绝缘电压Ui：AC 220V3.2 额定冲击耐受电压Uimp：AC1.5kV3.3 使用类别下各个额定工作电压Ue/额定工作电流Ie： AC-15 Ue/Ie：AC380V/0.19A DC-13 DC220V/0.14A 3.4 约定发热电流Ith：5A3.5 额定控制电源电压Us:AC /DC24V ～240V 3.6 污染等级：33.7 触点数量：一组转换；3.8 触点容量：AC220V 5A(阻性)3.9 机械寿命：大于或等于100万次3.10 电寿命：大于或等于10万次3.11 探头控制极电流：大于50uA3.12 与短路保护器(SCPD)的协调配合：推荐使用SCPD为RT16-00，6A 的熔断器，基本保护类型“1”型协调配合，即继电器在短路条件下不应对人及设备引起危害，在未修理或更换零件前，不允许继续使用。
