JYB-714型液位继电器演示教学
液位继电器工作原理和特性，注意事项和实物接线图（图文详解）！
液位继电器工作原理和特性，注意事项和实物接线图（图文详解）！液位开关，顾名思义，就是用来控制液位的开关。
从形式上主要分为接触式和非接触式。
非接触式的如电容式液位开关,接触式的例如:浮球式液位开关、电极式液位开关、电子式液位开关。
电容式液位开关也可以采用接触式方法实现。
液位继电器是控制液面的继电器。
这是一个继电器内部有电子线路。
利用液体的导电性。
当液面达到一定高度时继电器就会动作切断电源。
液面低于一定位置时接通电源使水泵工作。
达到自动控制的作用。
自动控制由传感器和控制执行机构组成。
液位控制器的传感器一般是导线。
利用水的导电性。
水的导电性较差，不能直接驱动继电器。
所以要有电子线路将电流放大，以推动继电器工作。
简化的话是这样。
线分高低中三线，高为水位溢出点，自由控制水位高度，水位到此自动停止，低为点为自动加水点，水位在这个点时自动启动加水装置。
中线为常触点。
JYB-714型液位继电器介绍①、⑧端子为继电器工作电源接线端子，电源有AC380V和AC220V两种电源，图2中液位继电器电源为AC220V，即①端子接L1，⑧端子接N；②、③、④端子输出液位继电器的自动控制信号，输出端子工作电压为AC220V，③端子为输出信号公共端，②和③之间输出供水泵液位控制信号，③和④之间输出排水泵液位控制信号；⑤、⑥、⑦为水池中液位电极A、B、C对应的接线端子，液位电极端子间为DC24V的安全电压，⑤端子接高水位电极A，⑥端子接低水位电极B，⑦端子接水池中位置最低的公共电极C。
注意，实验中入水电极采用1～1.5mm2的铜芯硬质绝缘线，入水一端剥离5mm绝缘皮。
供水型液位继电器与排水型液位继电器区别供水型液位继电器缺水工作，水满停止。
排水性液位继电器水满工作，缺水停止。
排水型液位继电器使用说明“高”为水池上限液位控制点，水位上升达到高点水位，水与探头（电极）接触，控制器自动开泵，开始排水。
“中”为水池下限液位控制点，水位下降至中点水位以下，水与探头（电极）脱离接触，控制器自动关泵，停止排水。
JYB-714型液位继电器教学演示实验开发

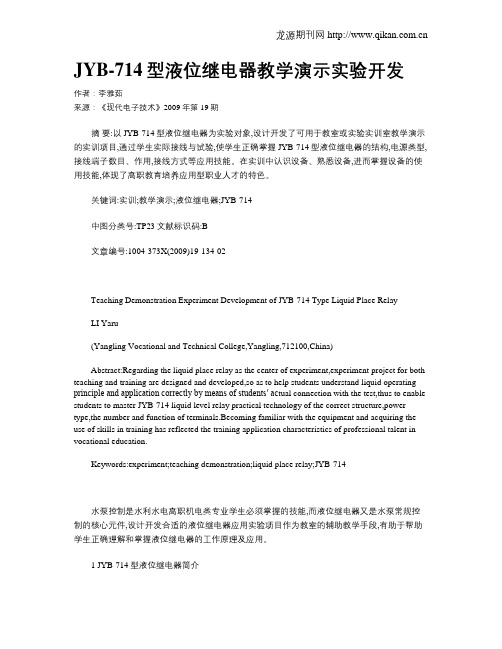

JYB-714型液位继电器教学演示实验开发作者：李雅茹来源：《现代电子技术》2009年第19期摘要:以JYB-714型液位继电器为实验对象,设计开发了可用于教室或实验实训室教学演示的实训项目,通过学生实际接线与试验,使学生正确掌握JYB-714型液位继电器的结构,电源类型,接线端子数目、作用,接线方式等应用技能。
在实训中认识设备、熟悉设备,进而掌握设备的使用技能,体现了高职教育培养应用型职业人才的特色。
关键词:实训;教学演示;液位继电器;JYB-714中图分类号:TP23文献标识码:B文章编号:1004-373X(2009)19-134-02Teaching Demonstration Experiment Development of JYB-714 Type Liquid Place RelayLI Yaru(Yangling Vocational and Technical College,Yangling,712100,China)Abstract:Regarding the liquid place relay as the center of experiment,experiment project for both teaching and training are designed and developed,so as to help students understand liquid operating principle and application correctly by means of students′ ac tual connection with the test,thus to enable students to master JYB-714 liquid level relay practical technology of the correct structure,power type,the number and function of terminals.Becoming familiar with the equipment and acquiring the use of skills in training has reflected the training application characteristics of professional talent in vocational education.Keywords:experiment;teaching demonstration;liquid place relay;JYB-714水泵控制是水利水电高职机电类专业学生必须掌握的技能,而液位继电器又是水泵常规控制的核心元件,设计开发合适的液位继电器应用实验项目作为教室的辅助教学手段,有助于帮助学生正确理解和掌握液位继电器的工作原理及应用。
图文精讲液位继电器原理图，没见过这么全的！
图文精讲液位继电器原理图，没见过这么全的！液位控制器是指通过机械式或电子式的方法来进行高低液位的控制，可以控制电磁阀、水泵等，从而来实现半自动化或者全自动化，方法有多种，根据选用不同的产品而不同。
下面小编给大家介绍一下液位继电器原理图。
1.通过电子式液位开关（BZ2401或BZ0501）和搭配的水位控制器(BZ201、BZ202)来进行控液位控制自动化。
电子式液位开关原理是通过电子探头对液位进行检测，再由液位检测专用芯片对检测到的信号进行处理,当被测液体到达动作点时，芯片输出高或低电平信号，再配合水位控制器，从而实现对液位的控制。
不需浮球和干簧管,外部无机械动作,耐污耐用,不怕漂浮物影响，任意角度安装,竖向安装有一定的防波浪功能，适宜长时间浸在水中,工作电压是直流5-24V，很安全。
这种方式较实用，寿命长，安全，价格实惠。
2.通过浮球开关来控制液位：一种是带着大金属球的浮球开关，浸在液体中时浮力大，可以控制两个液位，比如液体满了，浮球因为浮力而上升，带动球阀运动，使阀门关闭，停止进水，当水少了，浮球下降，阀门打开，又再进水，如此循环。
这种方式较多应用在煮开水器上。
另一种是带干簧管的微型浮球开关，由外面的带有磁性小浮球使杆里面的干簧管闭合，从而控制液位，多数应用在清水的液位控制，一般几块钱就有交易了，但易受污物影响。
还有一种是电缆式浮球开关，该装置通过一弹性电线与水泵连接，可用于水塔、水池各种浮球开关水位高低的自动控制和缺水保护，允许接的用电器是220V,10A左右，平衡锤或弹性电线的某一固定点到浮筒间的电线长度，决定水位的高低。
这种水位开关应用广泛，价格便宜，对于一些要求不太严格的场合适用。
但存在这样的问题：有一定耐污能力，浮球易受外界杂物影响其稳定性，特别是纤维状的杂物缠绕而有失误，同一小水箱里不宜使用多个，否则会相缠绕。
使用寿命相对短些，而且多数直接接220V,存在一定的安全隐患，终有一天因为电线破损而漏电电人。
液位继电器说明书
液位继电器说明书篇一：JYB系列液位继电器使用说明书JYB系列液位继电器使用说明书JYB系列液位继电器型号定义：工作电压42X56X10940.5X62X97设计序号（系列代号；见表）二.工作特性与工作原理本系列电子式液位继电器采用进口集成电路。
通过检测水阻的方法，控制继电器自动接通水泵电源进行供水，水满后自动切断水泵电源停止供水。
由于采用交流辅助电源作为有源控制探头，增强了产品抗干扰能力和产品远距离控制的能力。
采用大功率继电器输出，可直接控制1KW以内的水泵正常工作，采用螺钉或标准导轨安装，使用方便。
三．安装。
使用操作说明供水方式接线时，低端探头放在水池的底部，假如要把水池中的水用光后再打水，尽量可把中端探头靠近水池的底部，如需要水池中水位始终在高处，可调整中端探头的高度，高端探头为水池打水最高度的限制，当水池的水打满到高端探头时，水泵停止打水，当水池中的水用到低于中端探头时，水泵又开始打水，严禁自来水或外界无水时继电器工作，否则时间过长将烧坏水泵。
排水方式接线时，低端探头放在水池的底部，假如要把水池中的水排光，尽量可把中端探头靠近水池的底部，当外界的水流满至高端探头时，水泵开始排水，当水池中的水位排到低于中端探头时，水泵停止工作。
四．接线图JYB714、JYB714A供水方式接线图JYB714、JYB714A排水方式接线图篇二：C61F-GP说明书篇三：仪表说明书HC系列智能测控仪使用说明书北京京汇川仪表科技有限公司地址(Add)：北京海淀区知春路甲48号盈都大厦C座1-11A电话（TEL）：010-8212461982121435 58731899传真（FAX）：010- 82124619一、概述HC—100智能测控仪是智能型、高精度的数显温度、压力、液位测量控制仪表，与温度、压力、液位传感器及变送器配接可构成各种量程和规格的温度、压力、液位测控系统。
HC—100智能测控仪的输入信号通过参数设置不需用户做硬件跳线，输入端子只需3个就能满足热电偶、热电阻、0～10mA或4～20mA标准电流、0～5V、1～5V标准电压信号的要求。
电工基础--液位继电器接线方法
电工基础--液位继电器接线方法
液位继电器主要用于对液位的高低进行检测并发出开关量信号，今天学习一下液位继电器的接线方法。
图中的1和8是液位继电器的线圈，5、6、7是液位继电器的高中低3个液位探头，2和3是一组常开点，4和3是一组常闭点。
其中供水接线需要用到液位继电器的2和3这组常开点，当水位下降到探头低时，2和3就会导通水泵开始抽水。
当水位达到探头高时，2和3复位断开电机停止，所以可以把2和3理解为一组开关。
排水电路则需要用到液位继电器的3和4这组常闭点，当水位排到探头低时，3和4这组常闭点就会断开，水泵就会停止排水。
当水位升到探头高时，3和4复位闭合水泵开始排水，如此循环重复。
JYB-714型液位继电器演示教学
J YB- 7 1 4 型液位继电器①、⑧端子为继电器工作电源接线端子，电源有 AC380V 和AC220V 两种电源, 图2中液位继电器电源为AC220V ，即①端子接L1，⑧端子接N ;JYB-714型液位继电器水泵控制是水利水电高职机电类专业学生必须掌握的技能，而液位继电器又是水 泵常规控制的核心元件，设计开发合适的液位继电器应用实验项目作为教室的辅助教 学手段，有助于帮助学生正确理解和掌握液位继电器的工作原理及应用。
1 JY B-714型液位继电器简介JYB-714型液位继电器如图1所示，属于晶体管继电 器，分为底座和本体两部分。
作为一般科学实验及工业生产 自动控制的基本元件，适用于额定控制电源电压不大于 380V ，额定频率50Hz ，约定发热电流不大于3A 的控制电 路中作液位控制元件；按要求接通或分断水泵控制电路，实 现了自动供水和排水的功能，是液位控制电路中的核心元 件。
具有电路简便、体积小、重量轻、功耗小、稳定性高的 优点，而且采用了电子管插入式结构，维修方便。
2 JY B-714型液位继电器教学演示实 验开发2.1实验目的认识、熟悉液位继电器。
了解 JYB- 714 型液位继电器的结构，电源类型，接 线端子数目、作用，接线方式等。
2.2应用场合和实验性质适用于教室或实验实训室，作为辅助教 学手段。
现场接线、工作演示。
如果学生自 己接线并进行操作即可变成实训性质的实 验。
2.3设备材料及工具JYB-714型液位继电器一只 （AC220V ），红绿信号灯各一只 （AC220V ），一个带软线的单相插头、软 线长度与教室插座位置匹配，2米导线，剥 线钳，螺丝刀，一杯自来水（水杯透明）。
O红 灯绿 灯L 1N2.4实验接线图如图2所示。
JYB-714型液位继电器共有r 'iJLBV.C高水位低水位图2 JYB-714型液位继电器教学演示实验接线图8个接线端子，其中:②、③、④端子输出液位继电器的自动控制信号，输出端子工作电压为AC220V，③端子为输出信号公共端，②和③之间输出供水泵液位控制信号，③和④ 之间输出排水泵液位控制信号；⑤、⑥、⑦为水池中液位电极A、B、C对应的接线端子，液位电极端子间为DC24V的安全电压，⑤端子接高水位电极A，⑥端子接低水位电极B,⑦端子接水池中位置最低的公共电极C。
JYB-714型液位继电器
JYB-714型液位继电器水泵控制是水利水电高职机电类专业学生必须掌握的技能，而液位继电器又是水泵常规控制的核心元件，设计开发合适的液位继电器应用实验项目作为教室的辅助教学手段，有助于帮助学生正确理解和掌握液位继电器的工作原理及应用。
1 JYB-714型液位继电器简介JYB-714型液位继电器如图1所示，属于晶体管继电器，分为底座和本体两部分。
作为一般科学实验及工业生产自动控制的基本元件，适用于额定控制电源电压不大于380V ，额定频率50Hz ，约定发热电流不大于3A 的控制电路中作液位控制元件；按要求接通或分断水泵控制电路，实现了自动供水和排水的功能，是液位控制电路中的核心元件。
具有电路简便、体积小、重量轻、功耗小、稳定性高的优点，而且采用了电子管插入式结构，维修方便。
2 JYB-714型液位继电器教学演示实验开发实验目的认识、熟悉液位继电器。
了解JYB-714型液位继电器的结构，电源类型，接线端子数目、作用，接线方式等。
应用场合和实验性质适用于教室或实验实训室，作为辅助教学手段。
现场接线、工作演示。
如果学生自己接线并进行操作即可变成实训性质的实验。
设备材料及工具JYB-714型液位继电器一只（AC220V ），红绿信号灯各一只（AC220V ），一个带软线的单相插头、软线长度与教室插座位置匹配，2米导线，剥线钳，螺丝刀，一杯自来水（水杯透明）。
实验接线图如图2所示。
JYB-714型液位继电器共有8个接线端子，其中：①、⑧端子为继电器工作电源接线端子，电源有AC380V 和AC220V 两种电源，图2中液位继电器电源为AC220V ，即①端子接L1，⑧端子接N ；②、③、④端子输出液位继电器的自动控制信号，输出端子工作电压为AC220V ，③端子为输出信号公共端，②和③之间输出供水泵液位控制信号，③和④之间输出排水泵图1 JYB-714型液位继电器图2 JYB-714型液位继电器教学演示实验接线87654321A C 220VN红灯绿灯高水位低水位ABC液位控制信号；⑤、⑥、⑦为水池中液位电极A 、B 、C 对应的接线端子，液位电极端子间为DC24V 的安全电压，⑤端子接高水位电极A ，⑥端子接低水位电极B ，⑦端子接水池中位置最低的公共电极C 。
液位继电器的接线方法及工作原理
液位继电器的接线方法及工作原理液位继电器的接线方法液位继电器可以控制水泵实现自动排水和供水，所以应用的非常广泛，今天我们就来聊一下液位继电器的接线。
每款液位继电器上都有接线图，不同品牌的液位继电器接线图稍有不同。
但是原理都是一样的，2个触点对应继电器的线圈，3个触点对应液位继电器的3个液位探头，然后一组继电器输出，包含一组常开一组常闭。
我们以这两个电路为例，220伏电路和380伏电路接法是一样的。
一个是单相电机一个是三相电机，所以液位继电器的线圈电压一个是220伏一个是380伏。
如图所示1和8是液位继电器的线圈，5、6、7是液位继电器的高中低3个液位探头，2和3是一组常开点，4和3是一组常闭点。
供水接线供水接线需要用到液位继电器的2和3这组常开点，当水位下降到探头低时，2和3就会导通水泵开始抽水。
当水位达到探头高时，2和3复位断开电机停止，所以可以把2和3理解为一组开关。
排水电路排水电路需要用到液位继电器的3和4这组常闭点，当水位排到探头低时，3和4这组常闭点就会断开，水泵就会停止排水。
当水位升到探头高时，3和4复位闭合水泵开始排水，如此循环重复。
液位继电器液位继电器的触点一般可承受5A左右的电流，如果水泵的功率低于1000瓦，也可以省去交流接触器，直接如图所示连接。
液位继电器内部电路图总结：如果我们想接供水电路，就用液位继电器的常开点，如果我们想接排水电路，就用液位继电器的常闭点。
液位继电器工作原理继电器是根据某种输入信号来接通或断开小电流控制电路，实现远距离控和保护的自动控制电器。
其输入量可以是电流、电压等电量，也可以是温度、时间、速度、压力等非电量，而输出则是触头的动作或者是电路参数的变化。
下面就分享一个液位继电器原理图，简单说明一下液位继电器的原理。
继电器的种类很多，按输入信号的性质分为：电压继电器、电流继电器、时间继电器、温度继电器、速度继电器、压力继电器等。
按工作原理分为：电磁式继电器、感应式继电器、电动式继电器、热继电器和电子继电器等。
简述JYB—714型液位继电器的应用
简述JYB—714型液位继电器的应用摘要在小水电站里，立式水轮发电机组的水轮机顶盖渗漏水是不可避免的，当顶盖渗漏水水位过高时，水将进入水轮机油导轴承油箱，严重影响水轮机的运行，以至酿成事故。
所以，水轮机顶盖必须安装有自动报警和自动排水装置，当顶盖水位升高到一定程度时，自动报警和自动排水装置将向运行人员发出报警并自动排水，运行人员听到报警时会及时来到现场，查看情况，及时处理，防止事故的发生。
随着科学技术的发展，水轮机顶盖水位过高自动报警和自动排水装置，有很多新设备新产品可以采用来制作，其中采用JYB-714型液位繼电器来制作成的自动报警和自动排水装置也是其中的一种。
本文主要阐述如何将JYB-714型液位继电器制作成水轮机顶盖水位过高自动报警和自动排水装置。
关键词JYB-714型液位继电器；制作；水轮机顶盖水位过高自动报警和自动排水装置前言海南松涛跃进电站是1972年建成投产的一座小水电站，安装有四台水轮发电机组，每台装机容量630kW，总装机容量2520kW。
建设该电站时，受当时历史条件的限制，水轮机的水封装置主要靠压麻根来密封。
当水轮机运行一段时间后，麻根会磨损变松，渗漏水就会变多，水轮机顶盖水位升高很快，必须及时补压麻根，渗漏水才变少。
虽然水轮机顶盖也安装有射流泵对渗漏水进行排水，但有时射流泵的进水口会被杂物堵塞，排水不好。
当水封处渗漏水大时，就来不及排水，水位升高也很快。
所以，水轮机在运行中油导轴承油箱进水，也是经常出现的事情。
一旦水进入油导轴承油箱，就不得不停机换油和清洁处理，否则，将出现水力机械事故。
这样一来，不但浪费油还影响发电。
这种情况一年要出现好多次，给电站带来不少经济损失。
所以，安装水轮机顶盖水位升高自动报警和自动排水装置就显得非常必要。
2000年，笔者来到跃进电站工作，经过认真的思考和探索，决定采用YJB-714型液位继电器来制作水轮机的顶盖漏水水位过高自动报警和自动排水装置。
拓展知识：液位继电器
位探头，继电器通过交流接触器接通水泵电源，开始给水池供水。待水位高于
高水位探头时，继电器通过交流接触器切新水泵电源，停止供水。
注:图8.2.20中FR为热继电器，在项目九的任务一中有详细的介绍。
[四、使用注意事项]
四、使用注意事项
1、为避免继电器频繁开关，中水位探头最好置于中间，不要太靠 近低水位或高水位探头。
图b三相供水接线图
[三、JYB-714型液位继电器的应用实例]
图a 单相供水接线图
图b三相供水接线图
图a和图b为供水接线图，图中的H、M、L分别代表高、中、低，其含义如 下：
(1)“高”为水池上限液位控制点，水位上升达到高点水位。水与探头(电 极)接触，继电器通过交流接触器自动关泵，停止供水。
(2)“中”为水池下限液位控制点，水位下降至中点水位以下，水与探头 (电极)脱离接触，继电器通过交流接触器自动开泵，给水池加水。
图1 JYB-714型液位继电器
[二、 JYB-714型液位继电器接线图]
二、 JYB-714型液位继电器接线图
图2 JYB-714型液位继电器端子接线图 JYB-714型液位继电器接线图如图2所示。JYB-714型液位继电器共有8个接 线端子，其中： ①、⑧端子为继电器工作电源接线端子，电源有AC380V和AC220V两种电源； ②、③、④端子为输出液位继电器的自动控制信号，③端子为输出信号公 共端，②和③之间输出供水泵液位控制信号，③和④之间输出排水泵液位控制 信号；
继电器触头来回抖动
原因 继电器1、8端子之
间可能无电压 检查5、6、7脚高 、中、低端探头连 接是否正常；是否 有断路或者短路 电源不符或探头氧
化
排除方法 检正错误接线、检查断路或
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
J Y B-714型液位继电
器
JYB-714型液位继电器
水泵控制是水利水电高职机电类专业学生必须掌握的技能，而液位继电器又是水泵常规控制的核心元件，设计开发合适的液位继电器应用实验项目作为教室的辅助教学手段，有助于帮助学生正确理解和掌握液位继电器的工作原理及应用。
1 JYB-714型液位继电器简介
JYB-714型液位继电器如图1所示，属于晶体管继电器，分为底座和本体两部分。
作为一般科学实验及工业生产自动控制的基本元件，适用于额定控制电源电压不大于380V ，额定频率50Hz ，约定发热电流不大于3A 的控制电路中作液位控制元件；按要求接通或分断水泵控制电路，实现了自动供水和排水的功能，是液位控制电路中的核心元件。
具有电路简便、体积小、重量轻、功耗小、稳定性高的优点，而且采用了电子管插入式结构，维修方便。
2 JYB-714型液位继电器教学演示实验开发 2.1 实验目的
认识、熟悉液位继电器。
了解JYB-714型液位继电器的结构，电源类型，接线端子数目、作用，接线方式等。
2.2 应用场合和实验性质
适用于教室或实验实训室，作为辅助教学手段。
现场接线、工作演示。
如果学生自己接线并进行操作即可变成实训性质的实验。
2.3 设备材料及工具
JYB-714型液位继电器一只（AC220V ），红绿信号灯各一只
（AC220V ），一个带软线的单相插头、软线长度与教室插座位置匹配，2米导线，剥线钳，螺丝刀，一杯自来水（水杯透明）。
2.4 实验接线图
如图2所示。
JYB-714型液位继电器共有8个接线端子，其中：
①、⑧端子为继电器工作电源接线端子，电源有AC380V 和AC220V 两种电源，图2中液位继电器电源为AC220V ，即①端子接L1，⑧端子接N ；
图1 JYB-714型液位继电器
图2 JYB-714型液位继电器教学演示实验接线图
8
7
6
5
4321A C 220V
N
红灯
绿灯
高水位
低水位
A
B
C
②、③、④端子输出液位继电器的自动控制信号，输出端子工作电压为
AC220V，③端子为输出信号公共端，②和③之间输出供水泵液位控制信号，③和④之间输出排水泵液位控制信号；
⑤、⑥、⑦为水池中液位电极A、B、C对应的接线端子，液位电极端子间为DC24V的安全电压，⑤端子接高水位电极A，⑥端子接低水位电极B，⑦端子接水池中位置最低的公共电极C。
注意，实验中入水电极采用1～1.5mm2的铜芯硬质绝缘线，入水一端剥离5 mm绝缘皮。
2.5 实验过程及现象
按照如图2完成接线后，即可进行演示实验，演示时液位的变化可采用升高或降低水杯来模拟。
演示过程及现象如表1所示：
2.5 实验总结
根据上述的实验演示结果可总结出JYB-714型液位继电器的工作原理，其动作情况可用液位继电器的输出接点动作图表表示，如图3所示。
3 结语
上述的实验演示操作方便，接线简单，学生可以直接参与，学生兴趣大，学习效果好。
既可以在教室进行，也可以在实验实训室进
行。
如果设备、工具数量足够，由学生分组自己接线、验证操作，就可以达到实训的效果。
如果将信号灯换成线圈电压为AC220V 的交流接触器，便可以直接控制水泵电机，该演示实验便可以扩展成基于工程项目的实训性实验项目。
图3 JYB-714型液位继电器输出接点动作图表
图例：
表示对应接点接通，输出ON信号。
