高中物理学习材料（马鸣风萧萧**整理制作）广东理综卷物理部分有其特定的命题模板，无论是命题题型、考点分布、模型情景等，还是命题思路和发展趋向方面都不同于其他省市的地方卷。
为了给广东考区广大师生提供一套专属自己的复习备考资料，学科网物理解析团队的名校名师们精心编写了本系列资料。
本资料以广东考区的最新名校试题为主，借鉴并吸收了其他省市最新模拟题中对广东考区具有借鉴价值的典型题，优化组合，合理编排，极限命制。

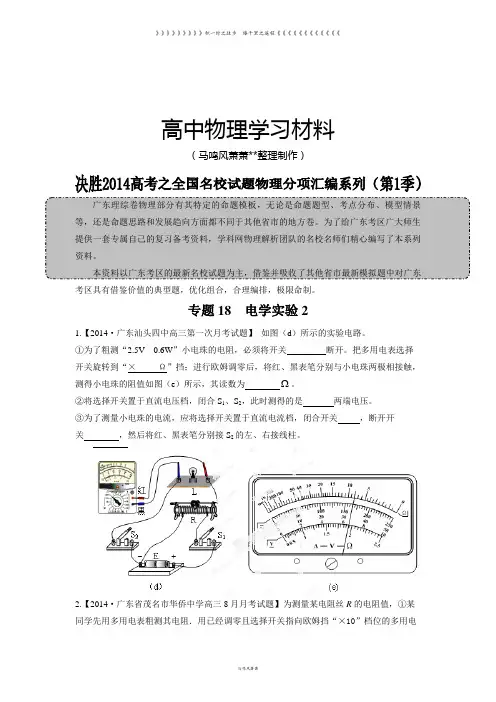

专题18 电学实验21.【2014·广东汕头四中高三第一次月考试题】如图（d）所示的实验电路。
①为了粗测“2.5V 0.6W”小电珠的电阻，必须将开关断开。
把多用电表选择开关旋转到“×Ω”挡；进行欧姆调零后，将红、黑表笔分别与小电珠两极相接触，测得小电珠的阻值如图（e）所示，其读数为 。
②将选择开关置于直流电压档，闭合S1、S2，此时测得的是两端电压。
③为了测量小电珠的电流，应将选择开关置于直流电流档，闭合开关，断开开关，然后将红、黑表笔分别接S2的左、右接线柱。
2.【2014·广东省茂名市华侨中学高三8月月考试题】为测量某电阻丝R的电阻值，①某同学先用多用电表粗测其电阻．用已经调零且选择开关指向欧姆挡“×10”档位的多用电表测量，发现指针的偏转角度太大，这时他应将选择开关换成欧姆挡的“”挡位（选填“×100”或“×1”），然后进行，再次测量电阻丝的阻值，其表盘及指针所指位置如右图所示，则此段电阻丝的电阻为Ω．②现要进一步精确测量其阻值，实验室提供了以下相关器材：电池（4 V，内阻1Ω），电流表（0～300mA，内阻2Ω），电压表（0～3 V，内阻3 kΩ），滑动变阻器（0～10Ω，额定电流1 A）。
为使通过待测电阻的电流能在0～250mA范围内改变,下列给出的测量电路中，最合适的电路是 ;3．【2013·广东省惠州市高三下学期模拟试题、2013·广东省佛山市一中高三高考临门一脚试题】（10分）电动自行车的电瓶用久以后性能会下降，表现之一为电池的电动势变小，内阻变大。
