焊接施工方案81447
焊接施工方案范本.doc免费下载
焊接施工方案范本.doc免费文档一：焊接施工方案范本一、施工准备1. 焊接设备准备2. 施工场地准备3. 材料准备4. 人员准备二、施工流程1. 焊接前准备a. 清理焊接表面b. 组装焊接部件2. 焊接操作a. 确定焊接方法b. 确定焊接位置c. 进行焊接操作3. 焊接后处理a. 进行焊缝清理b. 进行焊接瑕疵修复c. 进行焊缝外观检查三、焊接质量控制1. 检测方法和标准a. 压力试验b. X射线检测c. 超声波检测2. 焊接质量控制措施a. 建立焊接工艺规范b. 严格检查焊接材料c. 定期培训焊接人员四、安全措施1. 确保工作场所安全2. 使用个人防护装备3. 遵守焊接操作规程五、施工记录1. 施工日志记录2. 焊接工艺确认记录3. 焊接瑕疵记录附件：焊接施工图纸、焊接工艺规程、焊缝检测报告法律名词及注释：1. 焊接操作规程：指对焊接过程中的操作程序进行规范的文件，以确保焊接质量和安全。
2. 焊接工艺规程：指对焊接过程中的工艺参数进行规范的文件，以确保焊接质量和安全。
3. 焊缝：指焊接过程中形成的连接部位，包括焊接金属和焊缝。
4. 焊接瑕疵：指焊接过程中出现的缺陷或不合格现象。
---------------------------------------------------------------------------------------------------------------------------文档二：计算机软件测试方案范本一、测试准备1. 系统环境准备2. 测试工具准备3. 测试用例准备4. 测试数据准备二、功能测试1. 单元测试a. 测试模块：【模块名】b. 测试用例：- 用例1：【用例描述】 - 用例2：【用例描述】2. 集成测试a. 测试模块：【模块名】b. 测试用例：- 用例1：【用例描述】 - 用例2：【用例描述】3. 系统测试a. 测试场景：【场景描述】b. 测试用例：- 用例1：【用例描述】- 用例2：【用例描述】三、性能测试1. 负载测试a. 测试目标：【目标描述】b. 测试方案：【方案描述】2. 压力测试a. 测试目标：【目标描述】b. 测试方案：【方案描述】3. 可靠性测试a. 测试目标：【目标描述】b. 测试方案：【方案描述】四、安全测试1. 测试目标：【目标描述】2. 测试方案：【方案描述】3. 测试用例：- 用例1：【用例描述】- 用例2：【用例描述】五、测试报告1. 测试摘要：【摘要描述】2. 测试结果：【结果描述】3. 缺陷记录：【缺陷描述】附件：测试用例文档、测试报告模板、缺陷记录表法律名词及注释：1. 功能测试：指对软件系统的各项功能进行检测和验证的测试活动。
焊接工程专项施工方案范本
焊接工程专项施工方案范本第一部分项目概述一、项目名称：XXX工程焊接工程专项施工方案二、项目地点：XXX三、项目建设单位：XXX公司四、项目承建单位：XXX施工公司五、项目施工范围：焊接工程六、工程概况：XX工程是XXX的一项重要工程，主要包括XXX。
第二部分工程组织及管理一、施工组织1. 项目部成立：施工前，承建单位将成立专门的项目部，负责该项目的组织管理工作。
2. 项目经理：XXX公司将派出专业的项目经理负责该项目的管理和协调。
3. 施工队伍：承建单位将组织专业的焊接施工人员进行施工，确保施工质量和安全。
二、施工管理1. 施工计划：项目部将制定详细的施工计划，包括工期、人员配备、材料准备等内容。
2. 资料备案：项目部将对所有施工过程中的施工记录、验收资料等进行备案，以备查阅。
3. 安全管理：严格按照相关安全规定，采取有效措施保障施工安全。
4. 质量检查：对焊接工程的质量进行定期检查，确保符合相关规范和标准。
第三部分施工准备阶段一、材料准备1. 采购材料：项目部将根据施工需要，提前做好焊接材料的采购工作。
2. 材料检验：所有采购的材料都要经过严格的检验，确保质量合格。
二、设备准备1. 设备调配：项目部将根据施工计划，提前准备好所需的焊接设备。
2. 设备检验：对焊接设备进行检验和维护，确保设备完好。
三、人员培训1. 施工人员培训：对参与焊接工程的施工人员进行相关培训，提高他们的操作技能和安全意识。
第四部分施工实施阶段一、施工程序1. 焊接工艺：严格按照焊接工艺规程进行焊接操作。
2. 材料处理：对焊接材料进行预处理，确保焊接接头的质量。
3. 焊接操作：根据施工图纸和工艺要求进行焊接作业，确保焊接质量。
4. 检验验收：对焊接接头进行严格的检验和验收，确保质量合格。
二、安全施工1. 安全防护：在施工现场设置相关的安全防护设施，确保施工安全。
2. 安全督导：专业的安全督导人员对施工现场进行定期检查，发现并排除安全隐患。
焊接施工技术方案
焊接施工技术方案焊接施工技术方案一、引言随着工业技术的不断发展，焊接施工技术在机械、建筑、石油、化工、航空航天等领域得到了广泛应用。
焊接施工的质量直接影响到结构的安全性、稳定性和可靠性。
因此，制定合理的焊接施工技术方案对于保证工程质量具有重要意义。
本文将详细介绍焊接施工前的准备工作、焊接施工的基本流程、焊接施工中的注意事项和技巧以及典型的焊接施工案例分析，为相关领域的工程技术人员提供有益的参考。
二、焊接施工前的准备工作1、焊接设备的选择与检验：根据焊接方法的要求，选择合适的焊接设备，并对设备进行全面的检验，确保设备处于良好的工作状态。
2、焊接工艺的确定：根据焊接对象的特点和要求，选择合适的焊接工艺，并制定相应的焊接施工方案。
3、焊接材料的选择与处理：根据焊接工艺的要求，选择合适的焊接材料，并对其进行严格的检验和处理，确保符合工艺要求。
4、焊工技能水平的评估：对参与焊接施工的焊工进行技能水平评估，确保其具备相应的焊接技能。
三、焊接施工的基本流程1、清理：对焊接部位进行彻底清理，去除油污、铁锈等杂质，确保焊接质量。
2、组装：按照工艺要求将焊接部件组装在一起，确保组装精度。
3、定位：使用夹具等工具对焊接部件进行固定，确保焊接过程中不会发生移动。
4、焊接：按照焊接工艺要求进行焊接操作，确保焊接质量。
5、检验：对焊接部位进行质量检验，对于不合格的部位进行返工处理。
四、焊接施工中的注意事项和技巧1、防止热裂纹：选择合适的焊接材料，控制焊接速度，避免产生过多的热量，导致热裂纹的产生。
2、防止冷裂纹：选用合适的焊接工艺，对焊接部位进行预热处理，降低冷却速度，减少冷裂纹的产生。
3、控制变形：合理安排焊接顺序，采用对称焊接方法，减小焊接变形的影响。
4、提高焊缝质量：选用熟练焊工进行焊接操作，确保焊缝平整、光滑，无气孔、夹渣等缺陷。
五、典型的焊接施工案例分析1、锅炉制造中的焊接施工：在锅炉制造过程中，采用合理的焊接施工技术，确保锅炉的安全运行。
焊接作业专项施工方案
焊接作业专项施工方案一、工程概况与特点本次焊接作业涉及的工程主要包括[工程名称]，涉及结构钢、管道等多种材质的焊接。
本工程的特点是[具体特点]，因此对焊接质量要求高，工艺难度大，必须精心组织、科学管理，确保焊接质量满足设计和规范要求。
二、焊接工艺选择根据工程的具体需求和材料特点，我们选择[具体的焊接工艺，如手工电弧焊、气体保护焊等]，这种工艺具有[工艺特点，如焊接质量好、效率高等]。
同时，我们将根据材料的厚度、成分等因素，确定合适的焊接参数，确保焊接接头的质量和性能。
三、材料及设备准备本次焊接作业所需的材料主要包括[列出所需材料]，设备主要包括[列出所需设备]。
在材料和设备的准备过程中，我们将进行严格的检查和验收，确保其质量和性能符合焊接工艺的要求。
同时，我们将做好设备和材料的运输和储存工作，确保其在使用过程中不受损坏和变质。
四、作业环境与安全措施为了确保焊接作业的安全和顺利进行，我们将对作业环境进行严格的检查和评估。
在作业前，我们将检查现场的通风情况、消防设施、电气安全等方面是否符合要求。
在作业过程中，我们将严格遵守安全操作规程，佩戴防护用品，确保作业人员的安全。
同时，我们将设置安全警示标志和警戒线，确保非作业人员不得进入作业区域。
五、人员资质与培训从事焊接作业的人员必须持有相应的特种作业人员操作证，并具备相应的焊接技能和经验。
在作业前，我们将对作业人员进行严格的资格审查和技能考核，确保其符合作业要求。
同时，我们将组织作业人员进行安全培训和技能培训，提高其安全意识和技能水平。
六、焊接过程控制在焊接过程中，我们将严格控制焊接参数、焊接速度和焊接顺序等关键因素，确保焊接接头的质量和性能。
同时，我们将对焊接过程进行全程监控和记录，及时发现和解决问题。
在焊接完成后，我们将对焊接接头进行外观检查和尺寸测量，确保其符合设计要求。
七、质量检测与验收在焊接完成后，我们将对焊接接头进行质量检测和验收。
检测内容包括外观检查、尺寸测量、无损检测等方面。
焊接施工方案
焊接施工方案焊接施工方案一、项目背景某工程需要进行几个焊接工艺流程，包括焊接钢结构、焊接管道等。
为了确保焊接工艺的质量和安全，制定了以下施工方案。
二、焊接工艺1.焊接钢结构(1)焊接方法：采用手工电弧焊接方法。
(2)焊接材料：选择合格的焊接材料，包括焊条、焊丝、焊剂等。
(3)焊接设备：使用合适的焊接设备，例如焊枪、保护罩、焊接机等。
(4)焊接位置：根据需要进行焊接的钢结构位置，合理确定焊接位置和连接方式。
(5)焊接操作：按照焊接工艺规程要求进行焊接操作，确保焊接质量符合设计要求。
2.焊接管道(1)焊接方法：根据管道材料和管道直径选择合适的焊接方法，包括电弧焊接、惰性气体保护焊接等。
(2)焊接材料：选择合格的焊接材料，例如焊条、焊丝等。
(3)焊接设备：选择适当的焊接设备，例如焊枪、保护罩、焊接机等。
(4)焊接位置：根据需要进行焊接的管道位置，确定焊接位置和连接方式。
(5)焊接操作：按照焊接工艺规程要求进行焊接操作，保证焊接质量符合设计要求。
三、施工流程1.焊接钢结构施工流程(1)确定焊接位置和连接方式。
(2)准备焊接设备和材料。
(3)进行焊接操作，确保焊接质量符合要求。
(4)焊接完成后进行焊缝检测和焊缝处理。
(5)验收合格后进行下一道工序。
2.焊接管道施工流程(1)确定焊接位置和连接方式。
(2)准备焊接设备和材料。
(3)进行焊接操作，确保焊接质量符合要求。
(4)焊接完成后进行焊缝检测和焊缝处理。
(5)验收合格后进行下一道工序。
四、施工安全1.焊接作业人员应具有相应的焊接技能，并经过必要的培训。
2.施工现场应设置明显的焊接作业区域，并配备消防设备和应急救援措施。
3.焊接设备应定期检修和维护，确保无故障运行。
4.焊接材料应经过质量检查，符合相关标准要求。
5.施工过程中应采取有效措施防止火灾和烟尘污染。
通过以上施工方案的制定和施工流程的执行，能够确保焊接工艺的质量和安全。
同时，施工安全和环境保护也得到了重视和保障。
焊接工程施工设计方案

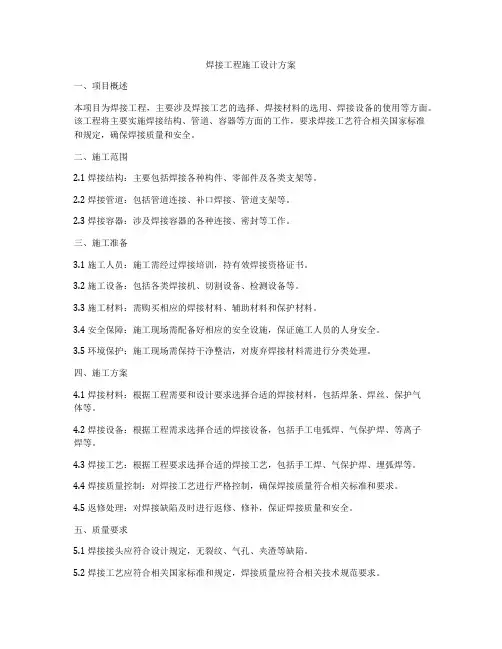

焊接工程施工设计方案一、项目概述本项目为焊接工程，主要涉及焊接工艺的选择、焊接材料的选用、焊接设备的使用等方面。
该工程将主要实施焊接结构、管道、容器等方面的工作，要求焊接工艺符合相关国家标准和规定，确保焊接质量和安全。
二、施工范围2.1 焊接结构：主要包括焊接各种构件、零部件及各类支架等。
2.2 焊接管道：包括管道连接、补口焊接、管道支架等。
2.3 焊接容器：涉及焊接容器的各种连接、密封等工作。
三、施工准备3.1 施工人员：施工需经过焊接培训，持有效焊接资格证书。
3.2 施工设备：包括各类焊接机、切割设备、检测设备等。
3.3 施工材料：需购买相应的焊接材料、辅助材料和保护材料。
3.4 安全保障：施工现场需配备好相应的安全设施，保证施工人员的人身安全。
3.5 环境保护：施工现场需保持干净整洁，对废弃焊接材料需进行分类处理。
四、施工方案4.1 焊接材料：根据工程需要和设计要求选择合适的焊接材料，包括焊条、焊丝、保护气体等。
4.2 焊接设备：根据工程需求选择合适的焊接设备，包括手工电弧焊、气保护焊、等离子焊等。
4.3 焊接工艺：根据工程要求选择合适的焊接工艺，包括手工焊、气保护焊、埋弧焊等。
4.4 焊接质量控制：对焊接工艺进行严格控制，确保焊接质量符合相关标准和要求。
4.5 返修处理：对焊接缺陷及时进行返修、修补，保证焊接质量和安全。
五、质量要求5.1 焊接接头应符合设计规定，无裂纹、气孔、夹渣等缺陷。
5.2 焊接工艺应符合相关国家标准和规定，焊接质量应符合相关技术规范要求。
5.3 施工过程中应按照设计要求和程序进行施工，严格控制焊接工艺参数。
六、安全措施6.1 施工现场应设置合适的警示标志，划定禁止区域，确保周边人员安全。
6.2 施工人员应穿戴合适的劳动防护用品，减少工伤事故的发生。
6.3 施工设备应定期维护和检查，确保设备的安全性。
6.4 施工工艺应符合相关规定，避免发生火灾、爆炸等意外事故。
七、环境保护7.1 施工现场应保持整洁，定期清理施工废弃物，保持环境卫生。
焊接工程施工方案
焊接工程施工方案一、前期准备在开始焊接工程之前，需要进行充分的前期准备工作，确保施工过程安全高效。
1.安全检查：检查焊接设备和工具的完好情况，确保安全使用。
同时，确定施工现场的安全措施，如通风良好、防火措施等。
2.制定施工计划：根据焊接图纸和工程要求，制定详细的施工计划，包括施工顺序、焊接方法等。
3.材料准备：准备焊接所需的材料和焊接材料，确保质量符合要求。
4.现场布置：清理施工现场，设置工作区域和安全警示标识，确保施工环境整洁有序。
二、施工过程根据前期准备工作，按照以下步骤进行焊接工程的施工：1.准备焊接设备和工具，查看焊接电源、焊条等是否符合要求。
2.进行试焊：在焊接前进行试焊，确认焊接设备和焊材的工作状态。
3.开始焊接：按照制定好的施工计划，进行焊接操作，保持焊接电流和电压稳定。
4.质量检查：及时对焊接质量进行检查，发现问题及时处理，确保焊接质量符合要求。
5.完成验收：等焊接工程完成后，进行验收，确认施工质量符合设计要求。
三、收尾工作焊接工程施工结束后，需要进行一些收尾工作，确保施工现场整洁有序。
1.清理现场：清理施工现场的焊渣、焊条等杂物，保持现场整洁。
2.设备归位：归还焊接设备和工具，确保设备保养和管理，方便下次使用。
3.文件整理：整理焊接施工记录和相关文件，存档备查。
4.整体评估：对整个施工过程进行评估，总结经验教训，为以后的工作提供参考。
四、安全注意事项在进行焊接工程时，需要特别注意以下安全事项，确保施工过程安全可靠：1.强制佩戴防护设备，如焊接面罩、手套等。
2.注意工作环境通风，避免有毒气体产生。
3.确保焊接设备接地良好，避免漏电现象。
4.注意焊接电流和电压的调节，不得超过设备规定范围。
以上就是焊接工程施工方案的具体内容，希望能够对相关工作提供一定的参考和指导。
焊接工程施工方案范本
焊接工程施工方案范本一、概述本工程为某某项目的焊接工程施工方案，施工内容包括对某某设备的焊接工作。
为确保施工质量，减少施工风险，本方案细化了施工过程中的具体措施和方法，以及安全防护措施和质量管理要求。
二、工程概况1. 工程名称：某某项目焊接工程2. 工程地址：某某地点3. 工程内容：对某某设备的焊接工作4. 工程施工单位：某某公司5. 施工时间：某某年某某月至某某年某某月三、施工前准备1. 施工前，施工单位需组织工程技术人员对焊接工艺进行认真研究和论证，选择合适的焊接材料和焊接方法。
2. 对施工现场进行全面的检查和评估，确保施工场地符合施工要求，并采取必要的安全措施和防护措施。
3. 确保所有参与施工的工程人员都具备相关的焊接资质和证书，全面了解施工方案和施工要求。
4. 提前准备施工所需的所有设备和材料，包括焊接机、电极、焊丝、气体等。
四、施工过程1. 施工前，根据焊接图纸和工艺要求，对待焊件进行预处理，确保表面洁净，无杂质和氧化物。
2. 按照焊接工艺规程进行焊接操作，控制好焊接电流和电压，确保焊接质量。
3. 对焊接过程进行实时监测和质量检查，及时发现并纠正焊接缺陷和问题。
4. 焊接完成后，对焊缝进行必要的后处理，包括去渣、打磨等工作，确保焊接表面平整光滑。
5. 对施工现场和设备进行清理和整理，确保施工完成后的环境整洁。
五、安全防护措施1. 施工过程中严格执行相关的安全生产规定，确保施工现场的安全。
2. 对焊接作业人员进行必要的安全培训，掌握焊接技术和安全操作规程。
3. 使用符合要求的个人防护装备，包括焊接面具、焊接手套、焊接服装等。
4. 对施工现场周围设置明显的警示标志和隔离设施，确保周边人员的安全。
六、质量管理要求1. 严格遵守相关的焊接工艺要求，确保焊接质量达标。
2. 对焊接工作进行全程质量把关，确保焊缝质量符合相关标准。
3. 进行焊接过程中的焊缝检测和焊接质量评定，确保焊接质量合格。
4. 对施工现场和工艺设备进行全面的清理和维护，确保施工完成后设备状态良好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录1概述 (2)2锅炉的主要工作参数为 (2)3编制依据 (2)4焊接主要施工机具 (2)5主要管理人员配置和劳动力计划 (4)6主要施工方案和重大技术措施 (5)7施工质量管理 (11)8焊接质量标准和质量目标 (11)9安全文明和环境施工管理 (11)10危险源辨识《附表》 (12)11 概述本工程为沧州中铁装备制造材料有限公司煤气发电锅炉安装工程，锅炉为2台额定蒸发量为85t/h自然循环煤气锅炉。
锅炉采用唐山信德锅炉集团有限公司XD—85/5.29-Q 型次高温次高压、单锅筒横置式，自然循环，π型布置、全悬吊结构锅炉。
2锅炉的主要工作参数为锅炉额定蒸发量：85t/h 给水温度：150℃额定蒸汽压力：5.29Mpa 额定蒸气温度：4850C排烟温度：1350C 运转层标高：7000mm锅筒中心标高：25000mm 水压试验压力：7.23 Mpa2.1焊接工程量简介：锅炉钢结构焊接、本体受热面管道及连通管焊接、给水系统管道焊接，主蒸汽管道焊接等。
3编制依据3.1沧州中铁装备制造材料有限公司煤气发电工程《施工组织总设计》。
3.2唐山信德锅炉厂提供的图纸及资料。
3.3《火力发电工程施工组织设计导册》。
3.4《电力建设安全工作规程》。
3.5现有的焊接施工所需图纸、计划及方案。
3.6电力建设施工及验收技术规范（火力发电厂焊接篇）DL/T869－2004。
3.9《火电施工质量检验及评定标准》（焊接篇）1996年版。
3.10《蒸汽锅炉安全技术监察规程》。
4焊接主要施工机具4.1焊接主要施工机具一览表4.2工程主要工器具表3.3主要消耗材料使用计划5主要管理人员配置和劳动力计划5.1质量管理机构质保工程师公司焊接质检材料管理资料管理无损检测项目质检班组质检5.2施工管理机构项目经理安全专职材料管理资料管理无损检测质检班组管理5.3劳动力计划焊接班长1名焊接班技1名合格焊工10名焊材管理1名6主要施工方案和重大技术措施6.1焊接措施6.1.1焊口对口方法及要求为保证焊接质量并获得平直匀称的焊缝，可以采用下列方法对口：管道对口夹具（包箍、小管对口钳）和采用定位焊（大径管）一般情况下使用管道夹具进行定位对口（如小管对口），6.1.1.3若需预热时，预热工艺应与母材的焊接工艺规范相一致；采用氧－乙炔火焰加热，必须温度均匀分布，避免焊接接头表面局部过热。
6.1.1.4点焊时采用的焊材和焊接工艺与正式施焊时相同，一般情况下搭桥采用手工电弧焊，楔形块采用氩弧焊点焊。
点固焊后应检查各个焊点质量，发现有缺陷应立即清除，重新进行点焊。
6.1.1.5当完成根部焊道并填充多道电焊后，方可用砂轮机磨掉搭桥或楔形块，并磨平点焊区域，不允许损伤管材表面。
任何情况下均不允许用外力打掉搭桥或楔形块。
6.1.1.6结构坡口加工及对口尺寸如下图：6.2焊接要求6.2.1任何管道对口后焊工都要认真检查认可，不合格的对口装配焊工应拒绝施焊。
厚壁大径管应由质检员或工程师检查认可后方能进行氩弧焊打底焊接，且在打底结束之前，应留一检查孔，焊工认真检查焊缝根部无缺陷后再完成打底。
6.2.2合金小口径焊口打底后应及时进行盖面，一般不允许连续打底多个焊口再进行盖面，凡打底的焊口必须当天焊完。
6.2.3含Cr 量大3％或合金总量≥5％焊口及不锈钢焊口，内壁应充氩气保护。
6.2.4对于管径≥219mm 的氩弧焊的焊接顺序按下图进行：说明：图中Ⅰ～Ⅳ表示氩弧焊打底时的先后顺序6.2.5为减少焊接变形和焊接缺陷，直径大于ф194mm 的管子和锅炉密集排管（管子间距≤30mm ）的焊口宜采用两人对焊。
6.2.6焊前预热焊前预热应符合焊接规范的要求，当采用Ws 打底时可按下限温度降低50℃，当管子外径大于219㎜或壁厚大于20㎜时（含20㎜）时应采用电加热法预热。
具体预热方对接角接5搭接a.水平固定b.垂直固定法的选择以保证焊接接头及周围75mm范围内的温度均匀分布来决定。
当采用火焰预热时应做好记录。
采用电阻加热时，采用热电偶监测温度并合理布置测温点，预热温度参照焊接工艺卡，特殊情况下由焊接工程师决定并报告上级领导。
6.2.6.1除施焊过程中更换焊丝或焊条外，根部焊道不得中断。
6.2.6.2焊缝金属厚度小于焊缝总厚度的1/3时，应保持预热温度。
6.2.6.3当根部擦伤或因故中断焊接操作时，应保持预热温度或用保温棉包裹焊接接头，以保证缓冷。
重新开始焊接前，应进行表面检查，在保证无裂纹或无其它缺陷存在后，重新预热。
6.2.6.4焊前预热温度如下表：6.2.6.5所有的焊前预热应有完整的、全面的原始记录资料。
6.2.7层间焊道及其清理当完成一道焊缝后，在进行下一焊道的焊接前，一定要对当前焊道进行清理，而且每一处收弧和起弧的接合点都要打磨干净。
尤其注意清理焊道与坡口边缘接合处，仔细检查发现任何形式的缺陷及时处理。
层间焊道的堆积厚度最大为焊条直径加2mm。
单道焊缝宽度为不超过焊条直径的5倍，层间温度不超过400℃。
6.2.8焊后清理和焊工自检焊接结束后，焊缝表面不应有飞溅、气孔、夹渣、咬边现象存在。
焊工仔细自检合格后，填写自检记录单。
6.3焊后热处理6.3.1焊后热处理应符合焊接热处理规程要求，热处理温度参照焊接工艺卡，所有焊后热处理都应有记录资料和标记；并打上热处理工的代号、钢印或永久性的标记。
6.3.2焊后热处理只能采用电阻加热方式进行。
6.3.3使用镍铬－镍硅型热电偶测温，热电偶的布置应符合热处理技术规程（DL/T819-2002）要求。
6.3.4热处理时，应力求内外壁和焊缝两侧温度均匀，恒温时任意两测点间的温差应低于50℃。
热处理加热宽度从焊缝中心算起，每侧不小于管子壁厚的3倍，且不小于60mm。
热处理时的保温宽度，从焊缝中心算起，每侧不得小于管子壁厚的5倍，以减少温度梯度。
6.3.5加热和冷却速度升降温速度，一般可按250×25/壁厚℃/h计算。
且不大于300℃/h。
降温过程中，温度在300℃以下可不控制。
6.3.6热处理过程中电源或设备发生故障时，应采取下列应急措施：6.3.6.1保证加热器、保温棉组成的加热炉完整，并且将焊缝包裹好，以免热量散失过快。
6.3.6.2电源恢复后，应按每25mm焊缝壁厚保温1小时，且至少保温30分钟，以使温度稳定不变。
6.3.6.3再次进行热处理时，应完全按照焊后热处理的工艺要求做。
6.3.7常用钢材热处理温度与恒温时间如下表：6.4.1外观检查不合格的焊缝，允许用砂轮机修磨后返修（错口严重除外）。
6.4.2内部缺陷的消除，应根据缺陷的严重程度以及不同规格和材质，由焊接工程师制定返修方案进行返修。
6.4.3壁厚大于30mm且直径>300mm的焊口，以及属于二次返修的焊口，应由班长组织专人按作业指导书要求进行返修。
6.4.4对于施工中出现的焊接缺陷，焊接技术人员要对产生缺陷的原因进行分析，并制定防范措施。
6.5电弧擦伤的预防和清除6.5.1 电弧擦伤的预防：6.5.1.1焊线应完好无损，不允许沿安装的管道放置焊接电缆，以免破损的电缆与管碰击产生电弧打伤管壁。
6.5.1.2地线钳应固定在离待焊工件尽可能近的地方。
同时将固定处的油漆打磨干净，保证接触良好，以免因接触不良而产生电弧喷射而打伤设备。
6.5.1.3焊接电缆的连接应采用快速接头。
6.5.1.4任何情况均不允许在待焊管道表面引弧。
6.5.1.5一旦发生电弧擦伤，焊工有责任立即通知焊接班长，由班长记录电弧擦伤的管道部位，并将记录交焊接工程师，由工程师确定处理方法。
6.5.2电弧擦伤的清除和补焊6.5.2.1用冷磨的方法清除电弧擦伤，并测定打磨区的母材厚度。
6.5.2.2擦伤部件清除后应进行必要的无损检查，如着色检验等。
6.5.2.3由焊接工程师制定补焊方案。
补焊时应注意焊前预热及焊后热处理的有关规定。
6.5.2.4补焊完毕后，焊缝打磨至与母材表面平齐，按有关规定进行无损探伤检查。
6.6全焊接结构的防变形措施6.6.1结构对接处的焊接变形主要从焊接顺序上着手，合理的焊接顺序能够有效控制焊接变形，如下图：先焊①的正反面，同时施焊；再焊②正反面，也采用正反面对称施焊；最后焊焊缝①上的加强板。
6.6.2立柱焊接时，如遇到高低差问题，处理方法如下图：先在短的一边加垫片，堆焊一定高度后磨平，再按正常的方法进行焊接。
6.6.3横梁和斜拉条的焊接原则是：先焊一端，让另一端自由，如下图所示：钢结构对称中心线自由端7施工质量管理7.1由质量保证工程师、公司质检、专业质检、班组质检组成质量管理网络。
7.2焊接材料管理员负责焊接材料的验收、保管、发放及回收，按有关工艺要求对焊接材料进行烘培及其他处理，严格按焊材发放单的要求发放焊接材料并做好记录，负责焊条（丝）头的回收工作及有关记录，定期将工程焊接材料的使用情况分类汇总汇报，并负责焊条房、烘房的环境控制。
8焊接质量标准和质量目标8.1焊接质量标准见各分部作业指导书。
8.2要求将焊接缺陷清除在施工过程中，加强过程监督和控制，及时交付出优质焊接工程，争创一流施工水平。
并提出以下目标：8.1 受监焊口一次检验合格率达98%。
外观检查合格率达100%，优良率99%以上8.2锅炉水压试验无泄漏焊口。
8.3杜绝焊接、热处理质量事故。
9安全文明和环境施工管理9.1 贯彻“安全第一，预防为主”的安全生产方针。
9.2 采取各种积极方式加强职工的安全施工意识，定期进行培训考核。
加强安全宣传教育，做好三级安全教育，特种作业人员培训考核合格后持证上岗。
每年进行安全规程，安全知识学习和考试，并坚持每周一次的安全活动日制度。
9.3 建立“安全风险抵押、安全监督制约、安全教育激励”机制。
实现安全管理四化“安全管理制度化、人员行为规范化、安全文明设施标准化、物品堆放定置化”。
9.4 划定安全文明施工生产小区，施工区域设立广式照明，高空厕所，垃圾通道，悬挂警告标志，孔洞盖板，临时围栏等设施。
9.5认真编制作业指导书，做到一切施工活动有安全施工措施，无安全措施或未经交底严禁开工。
对危险作业或重大施工项目，严格执行安全施工作业票制度。
9.6班组每天班前进行“三查”“三交”，每周一作为安全活动日，项目每月举行一次安全检查，召开一次安全例会，抓好事故预测、预控，及时消除事故隐患，做到“三落实”。
9.7严格执行安全责任制，明确各级领导都是第一安全责任者，建立职工互保、互帮、联保制度。
9.8实行标准化、规范化施工，做到“安全三宝的使用规范化、安全标志标准化、脚手架拆除使用维护标准化、高空作业隔离设施标准化、临时孔洞盖板及防护栏杆标准化、安全通道标准化”。
9.9贯彻执行“预防为主、防消结合”的消防工作方针，对现场的防火、防爆部位、油循环区域等建立动火区域管理制度，并落实到责任人。
