铁路通信传输的构成及实现方法
铁道通信知识点总结
铁道通信知识点总结铁道通信系统主要包括车载通信设备、地面通信设备、信号设备、控制中心等组成部分。
其中，车载通信设备主要用于实现车辆之间和车辆与控制中心之间的通信；地面通信设备主要用于车辆与信号设备之间的通信；信号设备主要用于实现铁路安全与控制；控制中心主要用于监控和管理整个铁路运输系统。
铁道通信的知识点包括但不限于以下内容：1. 车载通信设备车载通信设备是指安装在列车上用于车辆之间和车辆与控制中心之间通信的设备。
车载通信设备主要包括无线电台、列车位置检测系统、列车自动控制系统等。
其中，无线电台用于实现车辆之间和车辆与控制中心之间的语音和数据通信；列车位置检测系统用于实时监测列车位置和运行状态；列车自动控制系统用于实现列车的自动驾驶和运行控制。
2. 地面通信设备地面通信设备是指安装在地面设施上用于车辆与信号设备之间通信的设备。
地面通信设备主要包括信号机、轨道电路、闭塞系统等。
其中，信号机用于向列车发出运行指令和信息；轨道电路用于实时监测轨道上的列车位置和运行状态；闭塞系统用于确保列车之间的安全距离和运行顺序。
3. 控制中心控制中心是指用于监控和管理整个铁路运输系统的中央指挥部。
控制中心主要包括列车调度系统、信号控制系统、通信调度系统等。
其中，列车调度系统用于对列车的运行进行计划和调度；信号控制系统用于实现铁路信号的控制和管理；通信调度系统用于实现列车与控制中心之间的语音和数据通信。
4. 无线通信技术铁道通信系统采用的主要通信技术包括但不限于TETRA、GSM-R、LTE等。
其中，TETRA 是一种专门用于公共安全和紧急服务的无线通信标准，具有高可靠性、抗干扰能力强等特点；GSM-R是一种专门用于铁路通信的无线通信标准，具有覆盖范围广、通信质量高等特点；LTE是一种4G移动通信标准，具有数据传输速度快、网络性能优越等特点。
5. 信息安全技术铁道通信系统的信息安全技术包括但不限于加密技术、认证技术、防火墙技术等。
铁路工程的信号通信技术与应用
铁路工程的信号通信技术与应用作为交通领域的主要组成部分之一，铁路在现代化建设中扮演着重要角色。
信号通信技术的应用，为铁路行业的安全、高效运行提供了有力保障。
下文将从信号通信技术的基本原理、应用场景以及未来发展趋势三个方面展开论述。
一、信号通信技术的基本原理铁路行业的信号通信技术主要分为两类，一种是信号系统，另一种是通信系统。
信号系统主要负责控制车辆的运行，保证路面设备的工作正常；通信系统则主要负责车站之间、车辆之间的信息传递。
两者协作构成了铁路行业的信号通信系统，进而保证了铁路行业的正常运行。
1.信号系统原理铁路行业的信号系统采用的是电子控制技术，通过信号灯、车场、地面设施来控制车辆行驶。
在灯色、位置、数量等方面都有所区别，具体表现为：（1）列车移动阶段所匹配的信号灯颜色和位置①绿灯：行驶方向明确，可以起动。
②黄灯：停车紧急，禁止起动。
③红灯：禁止起动。
（2）车站接近信号标志①进站信号：发车放行的标志，绿灯表示准许进站，黄灯表示减速，红灯则表示禁止进站。
②出站信号：核载发车的标志，与进站相反。
（3）地面安全设施①轨道电路：安装在铁轨两侧的设施，检测车辆行驶状态，确保运行安全。
②信号珠：采用不同颜色和尺寸配合灯光进行下一个信号的变化和车辆禁放信息传递。
2.通信系统原理铁路行业的通信系统一般采用一些专门的频率进行无线通信或光纤电缆进行传输，具体表现为：（1）微波频率无线通信微波通信技术应用广泛，主要是因为其具有传输速度快、带宽大、距离远的特点，同时抗干扰的能力也较强。
（2）切换电缆通信切换电缆（SATE）是通信领域中的一种光缆，并通过互联网络进行信息交换。
二、信号通信技术的应用场景铁路行业的信号通信技术在高铁、普速、地铁等场景中都得到广泛的应用。
1.高铁场景高铁场景在信号通信技术的应用方面，主要是轨道电路告警、应答器运行监测、联锁系统的数据传输等等。
其中，压力传感器是相对核心的部分，采用的原理是采集来自铁路路况、车辆抖动、车轮卡轨等情况下产生的压力变化，通过光电传感器将涉及到的参数传输至服务器。
铁路通信传输的构成及实现方法分析
２ － ４ 电话和 通信 调度 系统
电话和通信 调度 系统 是传输系统 中的一个组成部分 ，它 是各个 电话用户通过光传 输和接入 网积极寻求地方程控交换 机 ，一个用户有 一个 设置 。电话和通信调度系统就是为 了满
天， 铁路通信越来越完善 了， 在信息数据 的传输 中更加安全可
靠 ，传 递的速度 也在 加快 。铁路通信传输是适应社会经济 的
摘要 ： 随着社会经济和交通运输 业的发展 ， 铁路 已经深入 到普通． Ｚ ， ． ４ ｒ ｌ 的日 常生活 中。随着铁路应用得越来越 广泛， 我国 铁路 通信 传榆 也不断发展 ， 铁路通信传输 不断 引进 国外先进技术和设 备， 使得铁路通信 网络快速的发展 完善。 尤其是在 高 速铁路 的通信传 输中， 大量地采用新技 术， 提 高了通信传输 的速度 ， 还有 无线网络 与有线 网络 的组合 文章分析 了我
发展 。
调整 ， 只有这样， 才能使得铁路通信系统朝着 现代化 、 智能化、 快速化 的方 向发展 。
铁路通信传输系统中最关键要做好的工作就 是骨 干传输 网和接入 网的组建 ，其 中又 以接入网的组建最为重要 。接入 网技术从广泛意义上来说可 以分为两个层面 ，也就是有线接
入和无线接入 。
技 术。
两个 ， 在建设中需要分开进行， 不能忽视任何一头 。骨干传输 网和接入 网的组建要根据其各 自的特点和任务来进行 ，比如 说： 骨 干传输网采用 Ｓ Ｄ Ｈ２ ． ５ Ｇ ｂ ｉ ｆ ｓ 的传输系 统， 利用 ４芯光纤
在无线接入 技术 上， 由于是无线的， 所 以更加利于使用和 管理， 而 且在 组建过程 中比较灵活 ， 组建相对较为容易， 人们
我 国的铁路通信传输 是在建 国之后才得到发展 的，在建 国前 ， 通信设备 比较简单 ， 养路 电话 、 扳 道电话、 站 间行车的路 签、 路牌、 闭塞 电 话 、 磁 石 式 共 线 站 间 电话 灯 。建 国之 后 ， 很 快 就 成立 了以铁道 部为中心 的统 一的铁路通信系统 ，实现 了铁 道 部、 铁路局 、 分 局以至车站和铁路段 问相互通话通报 。到今

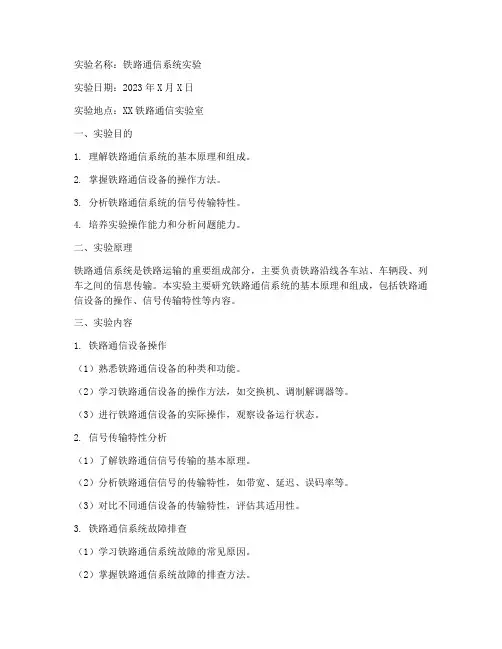

铁路通信实验报告
实验名称：铁路通信系统实验实验日期：2023年X月X日实验地点：XX铁路通信实验室一、实验目的1. 理解铁路通信系统的基本原理和组成。
2. 掌握铁路通信设备的操作方法。
3. 分析铁路通信系统的信号传输特性。
4. 培养实验操作能力和分析问题能力。
二、实验原理铁路通信系统是铁路运输的重要组成部分，主要负责铁路沿线各车站、车辆段、列车之间的信息传输。
本实验主要研究铁路通信系统的基本原理和组成，包括铁路通信设备的操作、信号传输特性等内容。
三、实验内容1. 铁路通信设备操作（1）熟悉铁路通信设备的种类和功能。
（2）学习铁路通信设备的操作方法，如交换机、调制解调器等。
（3）进行铁路通信设备的实际操作，观察设备运行状态。
2. 信号传输特性分析（1）了解铁路通信信号传输的基本原理。
（2）分析铁路通信信号的传输特性，如带宽、延迟、误码率等。
（3）对比不同通信设备的传输特性，评估其适用性。
3. 铁路通信系统故障排查（1）学习铁路通信系统故障的常见原因。
（2）掌握铁路通信系统故障的排查方法。
（3）进行铁路通信系统故障的模拟排查，提高故障处理能力。
四、实验步骤1. 预备工作（1）检查实验设备是否完好，如交换机、调制解调器等。
（2）熟悉实验环境，了解实验设备的布局。
2. 铁路通信设备操作（1）打开交换机，观察设备运行状态。
（2）通过控制台设置交换机参数，如VLAN划分、端口速率等。
（3）连接调制解调器，进行数据传输测试。
3. 信号传输特性分析（1）使用网络分析仪测量通信信号的带宽、延迟、误码率等参数。
（2）对比不同通信设备的传输特性，分析其优缺点。
4. 铁路通信系统故障排查（1）模拟铁路通信系统故障，如交换机端口故障、线路中断等。
（2）根据故障现象，进行故障排查。
（3）分析故障原因，提出解决方案。
五、实验结果与分析1. 铁路通信设备操作实验结果显示，交换机运行正常，各端口连接正常。
通过控制台设置交换机参数，成功实现VLAN划分和端口速率设置。
铁路通信传输系统方案研究(可编辑)
铁路通信传输系统方案研究（可编辑）一、系统概述铁路通信传输系统主要由传输设备、传输线路、传输网络和接入设备组成。
其主要任务是为铁路运输指挥、业务运营、旅客服务、安全监控等提供稳定、高效、安全的通信服务。
1.传输设备：主要包括光端机、数字交叉连接设备、传输节点等，负责信号的传输和调度。
2.传输线路：主要包括光纤、微波、卫星等传输介质，负责信号的传输。
3.传输网络：包括骨干网、接入网、局域网等，负责将传输设备、传输线路和接入设备连接起来，形成完整的通信网络。
4.接入设备：主要包括车站、区间、列车等接入点，负责将各种业务信号接入传输网络。
二、方案设计1.传输设备选型（1）高可靠性：传输设备应具备高度的可靠性，保证信号的稳定传输。
（2）高容量：传输设备应具备较大的传输容量，满足铁路通信业务的需求。
（3）易维护：传输设备应具备易维护性，便于日常运维。
2.传输线路设计（1）传输介质：根据铁路通信传输距离和地理环境，选择合适的传输介质。
（2）传输速率：根据业务需求，选择合适的传输速率。
（3）传输容量：根据业务发展需求，预留足够的传输容量。
（4）安全防护：加强传输线路的安全防护，防止信号泄露和干扰。
3.传输网络架构（1）可靠性：保证传输网络的稳定性和可靠性。
（3）经济性：传输网络设计应注重经济性，降低运营成本。
（4）灵活性：传输网络应具备灵活的调度能力，满足不同业务需求。
（1）骨干网：采用环形拓扑结构，实现多节点冗余，提高网络的可靠性。
（2）接入网：根据业务需求，采用星型、树型等拓扑结构，实现接入设备的灵活配置。
（3）局域网：采用以太网技术，实现车站、区间、列车等接入点的内部通信。
4.接入设备配置（1）业务需求：根据业务需求，选择合适的接入设备。
（2）接入速率：根据业务需求，选择合适的接入速率。
（3）接入方式：根据业务需求，选择合适的接入方式。
（4）安全防护：加强接入设备的安全防护，防止信号泄露和干扰。
（1）车站：配置高可靠性、高容量的接入设备，满足车站业务需求。

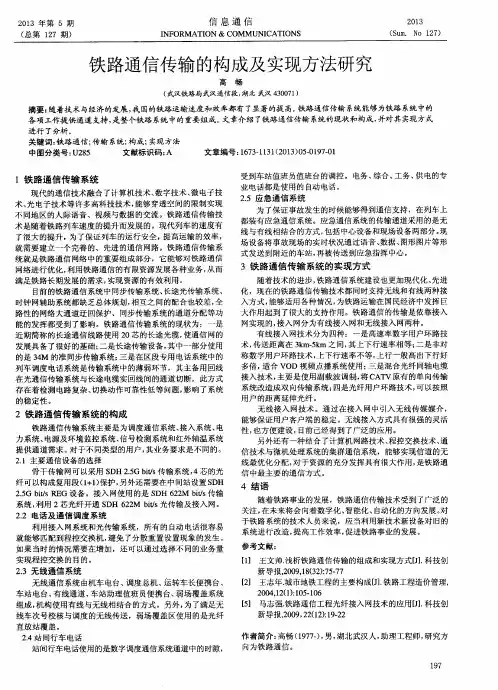

铁路通信传输的构成及实现方法研究
文章编号 ： １ ６ ７ ３ — １ １ ３ １ （ ２ ０ １ ３ ） ０ ５ — ０ １ ９ ７ － ０ １ 受到车站值 班员值班 台的调控 。电务、 综合 、 工务 、 供 电的专 业 电话都是使用的 自动电话。 Βιβλιοθήκη ｌ铁 路通 信传 输 系统
现代 的通信技术融合 了计算机技术、 数字技术 、 微 电子技 术、 光 电子技术 等许 多高科技 技术 ， 能够穿透空 间的限制实现 不 同地区 的人 际语音 、视频与数据 的交流 。铁路通信传输技 术是随着铁路列车速度 的提升而发展 的。现代列车 的速度有 了很大 的提升 ， 为 了保证列车的运行安全 ， 提高运输 的效率，
２铁 路通 信传 输 系统 的构成
铁路通信传输系统主要是为调度通信系统、 接入 系统 、 电
力系统、 电源及环境监控 系统 、 信号检测系统和红外轴温系统 提供通道需求 。 对 于不 同类 型的用户， 其业务要求是不 同的。 ２ ． １主要通信设备的选择
骨干传输 网可 以采用 Ｓ ＤＨ ２ ． ５ Ｇ ｂ ｉ ｆ ｓ 传输系统， ４芯的光 纤可 以构成复用段 （ １ ＋ １ ） 保护 ， 另外还 需要在 中间站设置 Ｓ Ｄ Ｈ ２ ． ５ Ｇ ｂ ｉ ｔ ， ｓ Ｒ Ｅ Ｇ设备 。接入 网使用 的是 Ｓ ＤＨ ６ ２ ２ Ｍ ｂ ｉ ｔ ， ｓ 传输 系统 ， 利用 ２芯光纤开通 Ｓ Ｄ Ｈ ６ ２ ２ Ｍ ｂ Ｗｓ 光传输及接入 网。 ２ ． ２ 电话 及通 信 调度 系统 利用接入 网系统和光传输系统 ，所有 的 自动 电话很容易 就能够 匹配到程控交换机 ， 避免 了分散重置设置现象的发生。 如果 当时的情况 需要在增加 ，还可 以通过选择不 同的业务量 实现程控交换 的 目的。
２ ． ５ 应急通 信 系统
铁路通信概述PPT课件
网络安全防护策略
01
防火墙技术
通过部署防火墙，限制非法访问和恶意攻击，保护铁路通信网络免受外
部威胁。
02
入侵检测系统
实时监测网络流量和异常行为，及时发现并应对潜在的网络攻击。
03
安全漏洞扫描
定期对铁路通信系统进行安全漏洞扫描，及时修补漏洞，降低安全风险。
数据加密传输技术
数据中心业务
提供数据存储、处理和分析服务，支持铁路运营和管理的智能化决策。
视频监控业务
视频监控系统
在铁路沿线各关键部位和场所部署摄像头，实现实时监控和录像 存储，保障铁路安全。
视频会议系统
提供视频会议服务，支持铁路各部门之间的远程协作和交流。
视频分析应用
通过视频分析技术，提取有用信息，为铁路运营和管理提供决策支 持。
移动电话业务
通过无线网络覆盖，为铁路工作人员提供移动通话服务，满足现 场通信需求。
紧急电话业务
在紧急情况下，提供快速、可靠的紧急通话服务，确保铁路安全。
数据传输业务
铁路数据传输网
构建高速、稳定的数据传输网络，实现铁路各业务系统之间的数据 交换和共享。
宽带接入业务
为铁路沿线各站点、段所提供宽带接入服务，满足铁路信息化建设 的需要。
车地通信
02
03
智能化应用
5G技术提供超高带宽和低时延， 满足铁路通信对实时性和大数据 传输的需求。
5G技术可实现高速移动下的车地 通信，提升列车运行安全和效率。
5G结合AI、云计算等技术，推动 铁路通信向智能化发展，提升运 营效率和服务质量。
物联网技术在铁路领域创新实践
设备监控与管理
物联网技术实现对铁路设备的实时监控和远程管理， 提高设备维护效率。
铁路信号与通信设备贾毓杰主编教案
铁路信号与通信设备贾毓杰主编教案1. 引言铁路信号与通信设备是现代铁路运输系统中不可或缺的重要组成部分。
它们的作用是确保列车运行的安全、快速和高效。
本教案将重点介绍铁路信号与通信设备的基本原理、分类以及应用。
2. 基本原理铁路信号与通信设备主要通过电气信号和数据传输来实现列车与轨道之间的信息交流。
其中，信号设备用于发送和接收信号，通信设备用于传输列车运行状态等数据。
3. 分类和功能3.1 信号设备的分类- 在轨道上的信号灯：用于向驾驶员显示行车指示，如停车、减速、加速等。
- 信号传输装置：用于将信息从车站传送至轨道上的信号点，确保列车与信号点之间的通信畅通。
- 道岔信号机：用于指示道岔的位置，确保列车进入正确的轨道。
3.2 通信设备的分类- 无线通信设备：如微波通信、卫星通信等，用于长距离和大范围的通信。
- 有线通信设备：如光纤通信、电缆通信等，用于车站和信号点之间的短距离通信。
4. 应用4.1 信号设备的应用- 列车运行指示：通过信号灯向驾驶员发送行车指示，确保列车按照规定的速度和方向行驶。
- 道岔控制：通过信号机控制道岔的位置，确保列车在转道时进入正确的轨道。
- 列车跟踪：通过信号传输装置将列车的位置和运行状态发送至车站，实现实时监控和调度管理。
4.2 通信设备的应用- 列车调度通信：通过通信设备进行列车调度和指挥，使运输过程更加安全和高效。
- 火警报警系统：通过通信设备将火警和报警信息快速传递给相关人员，提高火灾应急处置效率。
5. 结论铁路信号与通信设备在现代铁路运输中起着至关重要的作用。
准确理解和应用其基本原理、分类以及应用，能够保证列车运行的安全和高效。
希望本教案能为学生们提供必要的知识和理解，培养他们对铁路信号与通信设备的兴趣和热爱。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铁路通信传输的构成及实现方法【摘要】随着目前我国的铁路列车向高速化方向的迈进，为了保证有效的人机控制和提高运输效率，就必须要求我们建立健全功能完善的，技术构成先进的铁路通信网，本文就通过对相邻线、既有线通信设备和线路条件的分析，结合铁路通信传输系统的设置，以通信业务的需求的角度出发，从通信业务的需求、主要通信系统和容量的选择、电话交换系统、通信调度系统、无线通信系统、站间行车电话及其他专用通信系统、应急通信系统等方面，全面的阐述铁路通信传输系统的构成和实现的方法。
【关键词】铁路通信；传输；构成；实现
铁路通信传输是为了满足在铁路生产运输和建设的过程中所采用的用来进行各种信息的传递和处理的设备和技术。
其中运输生产是其主要内容和重点内容，目的是为了达到行车和机车车辆的统一调度和调控。
铁路因为具有路线不集中、分支多、涉及的业务繁多的特点，所以要形成一个统一通信是比较困难的。
在对列车的行驶做出安全指挥的时候，采用的是无线通信，所以无线通信和有线通信都是铁路通信不可缺少的，这也是铁路多种通信方式相结合的体现。
铁路的发展越来越快，铁路通信的需求也越来越高，并且现代通信技术的发展非常的快，所以在建设铁路通信系统的时候不仅要考虑当前的情况还应该为未来的长期发展留有技术空间。
1、基于铁路通信网现状的调查与分析
在建设铁路通信设备或者对其进行翻新改建的时候，应该对周
边的线路和当前的线路情况作出考察，它们除了能够提供现实依据和数据以外，还能体现其优缺点和投资情况，这些数据和资料能够为建设和改建本线路通行方式提供依据和保障。
2、通信网构成、主要通信设备类型和容量选择
接入系统、调度通信系统、电源及环境监控系统、电力、红外轴温系统和信号监测等所需的通道需求是铁路传输系统所负责的
主要内容，目的是与相关传输系统达到互联互通的目的。
对通信业务的需求上要做出分析，根据接入用户的不同需求做出不同的业务供给。
2.1主要通信系统和容量的选择
综合考虑铁路通信网组网及发展需求，传输系统按骨干传输网、接入网两层网进行建设。
（1）骨干传输网：以本文第一节周边条件接入和实现条件为例，骨干传输网可采用sdh 2.5g bit/s传输系统，可利用4芯光纤构成复用段（1+1）保护，并在部分中间站设sdh 2.5g bit/s reg设备。
（2）接入网：接入网可采用sdh 622m bit/s传输系统，利用2芯光纤开通sdh 622m bit/s光传输及接入网：在沿线各车站信号楼通信机械室分别设置sdh 622m bit/s光传输设备（adm）及接入设备（nu）为满足各车站站房、货运楼、综合维修工区、机务折返段等处的通道需求，可在其内部设置基于sdh 155m bit/s的一体化光接入网设备（onu），构成站内保护环。
（3）传输和接入网关：在通信站可根据需求设置sdh 2.5g bit/s传输网网管、sdh 622m
bit/s传输网管、接入网网管设备。
2.2电话及通信调度系统
借助光传输和接入网系统的帮助，各站自动电话能够找到地方程控交换机，这样分散重复设置的情况就会发生了。
如果当时的情况需要增加，那么可以根据站间和系统电话交换的业务量做出不同型号的选择，达到程控交换的目的。
2.3无线通信系统
组成无线通信系统的设备有调度总机、车站电台、机车电台、车站助理值班员便携台、运转车长便携台、有线通道和弱场覆盖系统等，并且采用无线和有线相配合的链状机构。
弱场强区采用光纤直放站覆盖，以满足无线车次号校核及调度命令无线传送的相关要求。
2.4站间行车电话及其他专用通信系统
（1）站间运行的列车所使用的电话采用的是数字调度通信系统的2m bit/s通道中的一个或多个64k bit/s时隙，它们可以用作站间行车的电话通道，归属于车站值班员值班台。
工务、电务、供电、综合等专业电话采用自动电话方式解决。
车务电话纳入数字调度通信系统。
站场有线通信系统纳入数字调度通信系统，构成以车站值班员为中心的指挥系统。
2.5应急通信系统
应急通信系统的目的是为了满足事故发生和抢救阶段通信需要。
无线和有线相结合的方式是其传输通道采用的模式。
现场设备
和中心设备共同组成了应急通信系统，现场设备是用来搜集事故现场的救援信息，包括语音、图片、图形和数据，经由无线设备传送到附近的车站，再通过光同步传输系统传输到应急指挥中心。
3、通信线路的选择
3.1长途线路的选择
在石质地段会为通信光缆或电缆预留电缆槽，所以在这类路段的线路铺设可以敷设在其中，在通过大中桥梁的时候，也有电缆桥架和槽用来敷设电缆和光缆。
干线以本缆环引得方式接入通信站和中间站的通信机械室。
3.2长途线路的维护
（1）防干扰、防雷：长途干线电缆需要在一定间隔后将缆线的外皮接地，这个间隔通常是3到4公里；光缆各金属部件间不做电气连通也不接地。
（2）防蚀、防机械损伤：新设光、电缆接头采用机械装配密封式接头盒；新建线路在穿过铁路、公路和渠道的时候，应该用钢管或水泥做好防护槽，保护起来；用砂砖来防止易开挖地段的破坏；在铁路路肩的线路如果线路埋的不深，也要用水泥槽对其进行保护。
（3）防寒：我国的一些海拔较高或气候寒冷的地区铺设线路的时候要将防寒考虑进去。
在冻土地段铺设线路，应将线路深埋，处于冻土之下；如果必须埋在冻土之内，应该在其中填充细沙。
（4）维护设施：工程如新设光缆自动监测系统时，需根据条件，在适当区域布设监控中心。
4、结语
我国的铁路运输事业正蓬勃发展当中，铁路数字化在发展的过程当中，铁路运输的告诉发展起着举足轻重的作用，作为我们从业人员来说，不但要考虑到通信本身的要求，更要结合相关的也许需求来进行不断的改进，这其中就包括信号计轴系统通道、ctc系统、微机监测及监视终端通道、红外轴温探测系统、电力远动及视频通道、同步时钟系统、综合布线系统和无线公安系统等的通信要求，从而形成完善有序的通信网络，因此前期的综合考虑和用发展的眼光看铁路业务的需求显得尤为重要。
