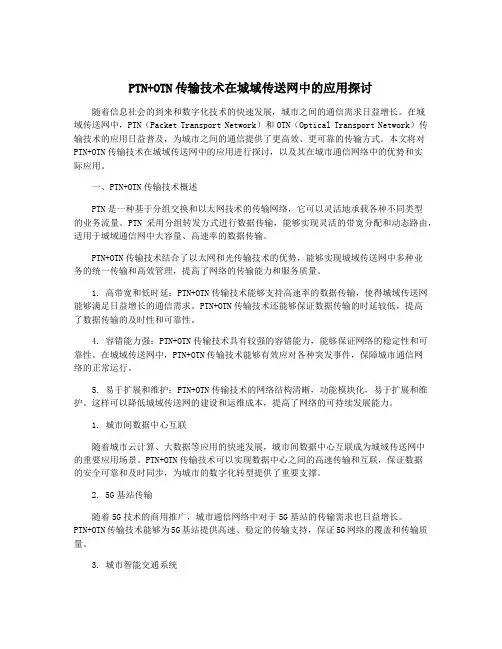

PTN+OTN传输技术在城域传送网中的应用探讨随着信息社会的到来和数字化技术的快速发展，城市之间的通信需求日益增长。
在城域传送网中，PTN（Packet Transport Network）和OTN（Optical Transport Network）传输技术的应用日益普及，为城市之间的通信提供了更高效、更可靠的传输方式。
本文将对PTN+OTN传输技术在城域传送网中的应用进行探讨，以及其在城市通信网络中的优势和实际应用。
一、PTN+OTN传输技术概述PTN是一种基于分组交换和以太网技术的传输网络，它可以灵活地承载各种不同类型的业务流量。
PTN采用分组转发方式进行数据传输，能够实现灵活的带宽分配和动态路由，适用于城域通信网中大容量、高速率的数据传输。
PTN+OTN传输技术结合了以太网和光传输技术的优势，能够实现城域传送网中多种业务的统一传输和高效管理，提高了网络的传输能力和服务质量。
1. 高带宽和低时延：PTN+OTN传输技术能够支持高速率的数据传输，使得城域传送网能够满足日益增长的通信需求。
PTN+OTN传输技术还能够保证数据传输的时延较低，提高了数据传输的及时性和可靠性。
4. 容错能力强：PTN+OTN传输技术具有较强的容错能力，能够保证网络的稳定性和可靠性。
在城域传送网中，PTN+OTN传输技术能够有效应对各种突发事件，保障城市通信网络的正常运行。
5. 易于扩展和维护：PTN+OTN传输技术的网络结构清晰，功能模块化，易于扩展和维护。
这样可以降低城域传送网的建设和运维成本，提高了网络的可持续发展能力。
1. 城市间数据中心互联随着城市云计算、大数据等应用的快速发展，城市间数据中心互联成为城域传送网中的重要应用场景。
PTN+OTN传输技术可以实现数据中心之间的高速传输和互联，保证数据的安全可靠和及时同步，为城市的数字化转型提供了重要支撑。
2. 5G基站传输随着5G技术的商用推广，城市通信网络中对于5G基站的传输需求也日益增长。
PTN+OTN传输技术在城域传送网中的应用探讨

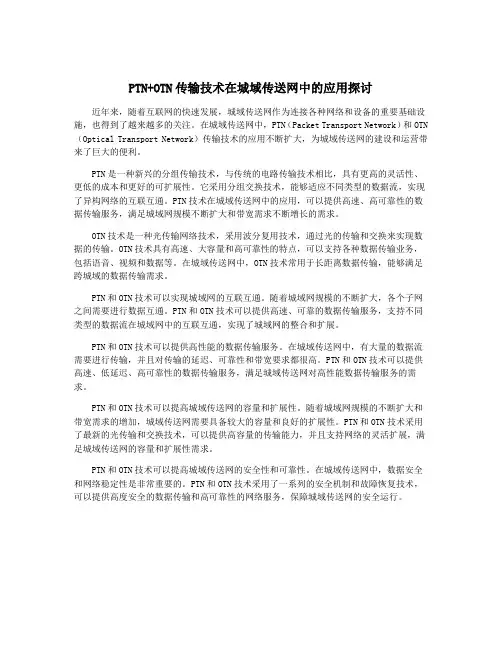

PTN+OTN传输技术在城域传送网中的应用探讨近年来，随着互联网的快速发展，城域传送网作为连接各种网络和设备的重要基础设施，也得到了越来越多的关注。
在城域传送网中，PTN（Packet Transport Network）和OTN （Optical Transport Network）传输技术的应用不断扩大，为城域传送网的建设和运营带来了巨大的便利。
PTN是一种新兴的分组传输技术，与传统的电路传输技术相比，具有更高的灵活性、更低的成本和更好的可扩展性。
它采用分组交换技术，能够适应不同类型的数据流，实现了异构网络的互联互通。
PTN技术在城域传送网中的应用，可以提供高速、高可靠性的数据传输服务，满足城域网规模不断扩大和带宽需求不断增长的需求。
OTN技术是一种光传输网络技术，采用波分复用技术，通过光的传输和交换来实现数据的传输。
OTN技术具有高速、大容量和高可靠性的特点，可以支持各种数据传输业务，包括语音、视频和数据等。
在城域传送网中，OTN技术常用于长距离数据传输，能够满足跨城域的数据传输需求。
PTN和OTN技术可以实现城域网的互联互通。
随着城域网规模的不断扩大，各个子网之间需要进行数据互通。
PTN和OTN技术可以提供高速、可靠的数据传输服务，支持不同类型的数据流在城域网中的互联互通，实现了城域网的整合和扩展。
PTN和OTN技术可以提供高性能的数据传输服务。
在城域传送网中，有大量的数据流需要进行传输，并且对传输的延迟、可靠性和带宽要求都很高。
PTN和OTN技术可以提供高速、低延迟、高可靠性的数据传输服务，满足城域传送网对高性能数据传输服务的需求。
PTN和OTN技术可以提高城域传送网的容量和扩展性。
随着城域网规模的不断扩大和带宽需求的增加，城域传送网需要具备较大的容量和良好的扩展性。
PTN和OTN技术采用了最新的光传输和交换技术，可以提供高容量的传输能力，并且支持网络的灵活扩展，满足城域传送网的容量和扩展性需求。
PTN 技术在电力通信网中的应用探讨

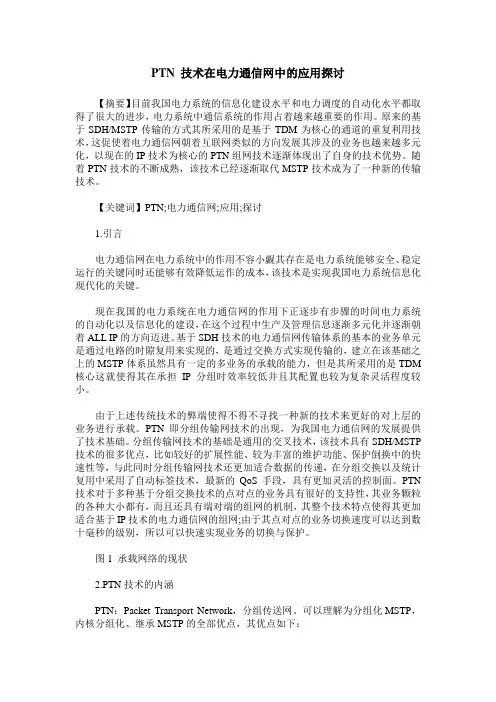

PTN 技术在电力通信网中的应用探讨【摘要】目前我国电力系统的信息化建设水平和电力调度的自动化水平都取得了很大的进步，电力系统中通信系统的作用占着越来越重要的作用。
原来的基于SDH/MSTP传输的方式其所采用的是基于TDM为核心的通道的重复利用技术，这促使着电力通信网朝着互联网类似的方向发展其涉及的业务也越来越多元化，以现在的IP技术为核心的PTN组网技术逐渐体现出了自身的技术优势。
随着PTN技术的不断成熟，该技术已经逐渐取代MSTP技术成为了一种新的传输技术。
【关键词】PTN;电力通信网;应用;探讨1.引言电力通信网在电力系统中的作用不容小觑其存在是电力系统能够安全、稳定运行的关键同时还能够有效降低运作的成本，该技术是实现我国电力系统信息化现代化的关键。
现在我国的电力系统在电力通信网的作用下正逐步有步骤的时间电力系统的自动化以及信息化的建设，在这个过程中生产及管理信息逐渐多元化并逐渐朝着ALL IP的方向迈进。
基于SDH技术的电力通信网传输体系的基本的业务单元是通过电路的时隙复用来实现的，是通过交换方式实现传输的，建立在该基础之上的MSTP体系虽然具有一定的多业务的承载的能力，但是其所采用的是TDM 核心这就使得其在承担IP分组时效率较低并且其配置也较为复杂灵活程度较小。
由于上述传统技术的弊端使得不得不寻找一种新的技术来更好的对上层的业务进行承载。
PTN即分组传输网技术的出现，为我国电力通信网的发展提供了技术基础。
分组传输网技术的基础是通用的交叉技术，该技术具有SDH/MSTP 技术的很多优点，比如较好的扩展性能、较为丰富的维护功能、保护倒换中的快速性等，与此同时分组传输网技术还更加适合数据的传递，在分组交换以及统计复用中采用了自动标签技术，最新的QoS手段，具有更加灵活的控制面。
PTN 技术对于多种基于分组交换技术的点对点的业务具有很好的支持性，其业务颗粒的各种大小都有，而且还具有端对端的组网的机制，其整个技术特点使得其更加适合基于IP技术的电力通信网的组网;由于其点对点的业务切换速度可以达到数十毫秒的级别，所以可以快速实现业务的切换与保护。
PTN+OTN传输技术在城域传送网中的应用探讨
PTN+OTN传输技术在城域传送网中的应用探讨城域传送网是连接城市中不同位置的重要通信网络，随着新技术的不断涌现，其传输技术也在不断升级。
其中，PTN（Packet Transport Network）和OTN（Optical Transport Network）是两种常见的传输技术，它们在城域传送网中的应用也越来越广泛。
本文将探讨PTN+OTN传输技术在城域传送网中的应用。
一、原理和优势PTN是一种基于分组交换的传输技术，它可以通过将大容量的数据流分割成小数据包，进而实现共享网络资源。
相比于传统的电路交换，PTN具有以下优势：1. 灵活性高：PTN可以根据实际网络需求，动态配置端口带宽和连接距离，使网络资源得到更充分的利用。
2. 节约成本：PTN所需的设备和维护成本相对较低，可有效降低运营商的投入成本。
3. 安全性好：PTN通过建立虚拟专线，保证用户之间数据的隔离，提高数据传输的安全性。
OTN是一种基于光传输的传输技术，它可以通过波分复用技术，将多个光信号合并到一条光通道中，从而实现网络资源的共享。
相比于传统的WDM（Wavelength Division Multiplexing）技术，OTN具有以下优势：1. 抗干扰性好：OTN的光信号被分割成多个波长，在传播过程中互不干扰，使网络抗干扰能力得到提升。
2. 容量大：OTN可以通过波分复用技术将多个光信号合并成一条光通道，大大提高了网络传输的容量。
PTN+OTN结合了上述两种技术的优势，可以弥补它们在传输速率和信号功率方面的不足，从而实现更高效的网络传输。
在城域传送网中的应用也逐渐变得普遍。
二、应用场景和案例1. 数据中心互联随着云计算的迅猛发展，数据中心互联的需求也不断增长。
PTN和OTN的结合可以实现以太网数据流的传输和光路互联，同时满足数据中心对高速、大容量、低延迟和高可靠性的需求。
例如，某城市的数据中心通过PTN+OTN传输技术实现了高质量的云计算服务，为各行业企业提供了高效、安全的数据互通和存储服务。
PTN技术介绍及应用

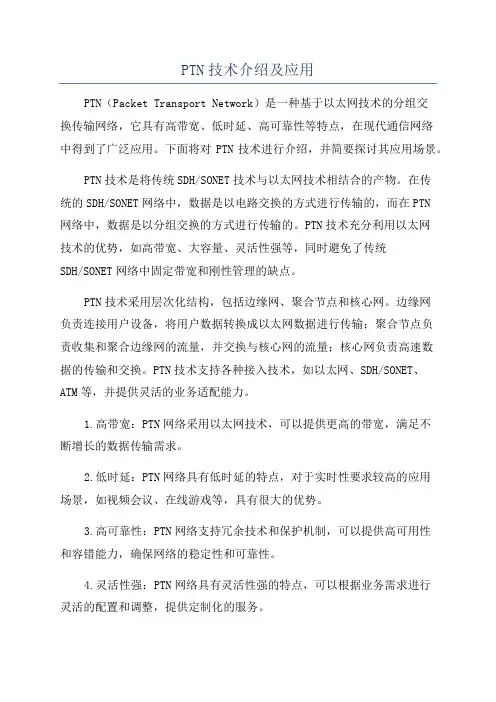

PTN技术介绍及应用PTN（Packet Transport Network）是一种基于以太网技术的分组交换传输网络，它具有高带宽、低时延、高可靠性等特点，在现代通信网络中得到了广泛应用。
下面将对PTN技术进行介绍，并简要探讨其应用场景。
PTN技术是将传统SDH/SONET技术与以太网技术相结合的产物。
在传统的SDH/SONET网络中，数据是以电路交换的方式进行传输的，而在PTN网络中，数据是以分组交换的方式进行传输的。
PTN技术充分利用以太网技术的优势，如高带宽、大容量、灵活性强等，同时避免了传统SDH/SONET网络中固定带宽和刚性管理的缺点。
PTN技术采用层次化结构，包括边缘网、聚合节点和核心网。
边缘网负责连接用户设备，将用户数据转换成以太网数据进行传输；聚合节点负责收集和聚合边缘网的流量，并交换与核心网的流量；核心网负责高速数据的传输和交换。
PTN技术支持各种接入技术，如以太网、SDH/SONET、ATM等，并提供灵活的业务适配能力。
1.高带宽：PTN网络采用以太网技术，可以提供更高的带宽，满足不断增长的数据传输需求。
2.低时延：PTN网络具有低时延的特点，对于实时性要求较高的应用场景，如视频会议、在线游戏等，具有很大的优势。
3.高可靠性：PTN网络支持冗余技术和保护机制，可以提供高可用性和容错能力，确保网络的稳定性和可靠性。
4.灵活性强：PTN网络具有灵活性强的特点，可以根据业务需求进行灵活的配置和调整，提供定制化的服务。
1.企业通信：PTN技术可以为企业提供高带宽的通信服务，满足企业内部通信需求，支持多媒体、视频会议、云计算等应用。
2.运营商网络：PTN技术可以用于构建运营商的传输网络，提供高带宽、低时延、高可靠性的数据传输服务，支持宽带接入、移动通信等业务。
3.公共安全：PTN技术可以用于构建公共安全通信网络，支持视频监控、报警系统、应急通信等应用，提供快速、可靠的通信服务。
4.数据中心：PTN技术可以用于构建大规模数据中心的通信网络，支持云计算、大数据等应用，提供高带宽、低时延的数据传输服务。
浅谈PTN技术在本地传输网中的引入
Ｏ引 育
点，将 这些站 点 按照容 量 以及分 布情 况分别 组建 不 同的ＰＮ 路，搭 建覆 盖 Ｔ环 有 限 的ＰＮ Ｔ 承载 平面 疏导 ３数据 业 务，在 后期数 据业 务大 量增 强的情 况下 ， Ｇ 再逐 步补 充其 余数 据热 点 的Ｐ 承载 覆盖 。 优 点 ：能够 较好 的疏 导３ 数据 热点 的数 据业 务 ，投资 较少 ，能够 极 大 Ｇ 的减少 边 缘层Ｍ Ｔ 网络 由于 容量 不 足而 必 需进行 的 大量拆 环 、扩 容工 作 ； ＳＰ 缺 点：不 能形 成连 片的规 模 ， 由于Ｐ Ｎ 网络结 构与 原有光 缆 网的组 网方式 Ｔ的 完全 无法 契合 ，导 致这些 新增 的ＰＮ 路可 能存 在大 量的跳 纤 ，增加 了网络 Ｔ环 管理 的复 杂性 ，不利 于 网络安 全 。 １３ 密集 城 区内热 点 区域 引入 。在密 集城 区 内选择 ３数 据业 务量特 别 ． Ｇ 大 的站 点分 布 的区 域， 在这 个热 点 区域进 行连 续 的小 范 围成片 覆盖 ，新 增 ＰＮ Ｔ 承载 平面 ，疏 导３数 据业 务 。 Ｇ 优 点 ：能 够解 决扩 容压 力最 大 的区域 的数据 业 务疏 导 ，减少 了拆环 、 扩容 的数 量 ，投 资较 少 ；缺 点：覆 盖 区域 比较 有 限 ，不能 形成 规模 效应 ， 对 光缆 纤 芯的需 求量 大 。 １４策 略 比较 。三种 引入 方式 各有 优缺 点 ，适用 于不 同 的场景 ，具 体 如 下表 所示 ： 表 １ ＰＮ Ｔ 技术 引入 策略分 析表
【 科技刨新论坛 】
鞠

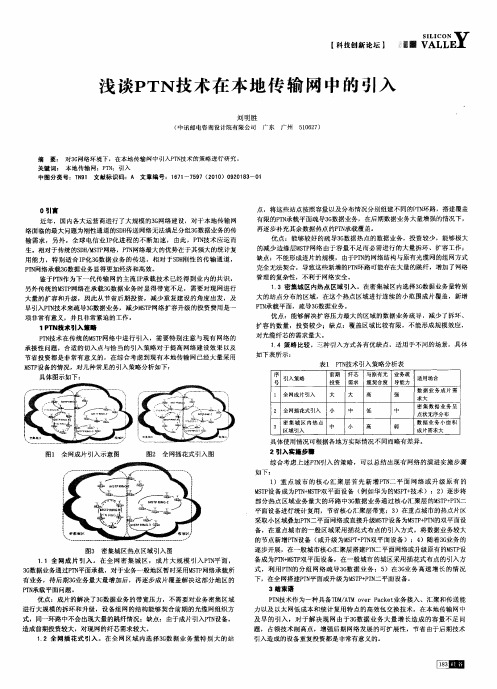

浅 谈Ｐ ＴＮ技 术 在 本 地 传 输 网 中 的 引入
刘 明胜
（ 中讯邮电咨询设计 院有 限公司 广东 广州 ５０２） １６ ７
基于PTN技术的传输网络研究
基于PTN技术的传输网络研究作者：窦猛来源：《中国新通信》2017年第08期【摘要】近年来随着移动通信的不断发展，传输网络的业务量也在迅猛增加，集全业务承载与网络融合为一体的PTN技术应运而生。
本文将对该技术作简要概述，介绍PTN技术的关键，同时探讨不同的组网方式，最后展望PTN技术在移动传输网络中的应用及发展前景。
【关键词】 PTN 传输网络组网一、引言随着高速信息数字时代的到来，传统的移动传输网络已经不能满足人们对速度的要求。
这个时候就需要增加更多的数据业务端口，以便承载传输网络中更高的数据传输，下面就PTN 技术的传输网络做一些研究。
二、PTN技术简介PTN是一种以分组作为基本的输送单位，承载电信级以太网业务为主，兼容TDM，ATM 和IP等业务的综合传输技术，也被称作为分组传送网。
PTN是和其他的传输网络结构不同，它是移动通信以太网传输中最好的方法，因为它把以太网的装载技术和输送形式完美的结合在一起，同时是IP网络和MPLS网络与SDH的结合的产物。
PTN有两类实现技术，即T-MPLS/MPLS-TP和PBB/ PBB-TE。
一种是从IP/MPLS改变过来的T-MPLS/MPLS-TP技术。
该技术没有采用了基于IP地址的不断地改变转换，强化了MPLS对于链接的对象的转发效果，因此让一点到一点的传输线路变得更加的清楚明白，网络的安全性能增加，变得更加的安全可靠。
而另一个是从以太网逐渐发展而来的PBB+PBB-TE 技术。
该项技术为了让用户和运营商之间达到互不干涉，增强了网络的延展性，PBB-TE也通过改善相应的流量工程（TE）；达到改善QOS的能力。
三、PTN的关键技术1、PTN基本属性。
PTN分组传送网和SDH网络差不多，有很多相似之处；在PTN系统中以PDH/SDH/以太网/ IP/ATM/波分形式多种不同的需求接入，使用TDM包统一交换的方法，把面向对象的链接作为该需求的调度，一点到一点的弹性LSP调度，业务之间互不干涉和QOS采用网络侧基于LSP和PW的互不干涉，主要采用OAM报文对网络进行维护管理，并同时兼容SDH等各种网络传输保护。
PTN技术在铁路通信中的应用
PTN技术在铁路通信中的应用作者：张博洋来源：《名城绘》2019年第01期摘要：随着铁路和大数据信息的快速发展，我国铁路通信网对光通信和信息技术的发展提出更高的要求。
为了适应新形势的发展，铁路通信传送网必须朝IP化、宽带化、综合化和智能化的方向发展。
将PTN技术应用在铁路通信网络中，可以改造现有的网络通道，不需要增加额外的设备，节约大量的建设资金，随着技术发展和业务需求的提高，PTN技术在广泛应用的同时，也会使铁路通信变得更加快捷和安全。
基于此，本文主要就PTN技术在铁路通信中的应用展开了讨论。
关键词：PTN技术；铁路通信；应用1、PTN技术概述伴随着铁路通信业务需求量的不断增加，其对于数据带宽的要求也随之提升，传统的SDH通信技术已经无法跟上时代的发展步伐，严重制约了铁路通信业务的进一步发展。
于是PTN技术应时代要求而生，其传送单位主要基于分组基础上，主要业务为承载电信级以太网业务，对TDM、ATM以及IP等各种业务能够进行有效兼容。
同时有效的继承的MSTP运用维护理念，将MSTP和MPLS的双重优点进行有效融合。
可以说，PTN技术日将成为了下一代网络分组业务中重点承载技术。
PTN技术之所以日将受到人们的青睐，主要原因在于其具备诸多优势：（1）PTN技术将SDH和MSTP技术的全部优势进行了有效继承，属于大带宽技术。
其单端口就可以实现100GE和400GE。
相比较于MSTP的10G大带宽，其带宽提升幅度显而易见。
（2）PTN分组交换的统计复用技术以及层次化的QOS计算，真正做到了分组软硬管道，能够提升数据业务承载统计复用的效率，同时能够实现关键价值业务的刚性承载体验。
（3）PTN的保护功能达到了50ms，切实提升了通信系统的安全可靠性。
（4）PTN技术运用了MPLS-TP，属于面向连接的组网技术。
这种采取端到端的组网方式，能够有效解决连接问题，也能够实现其他更为复杂的传输业务。
（5）PTN能够支撑时钟同步解决方案，能够更好的促进铁路行业GSM-R朝向LTE演进。
PTN+OTN传输技术在城域传送网中的应用探讨
PTN+OTN传输技术在城域传送网中的应用探讨1. 引言1.1 研究背景现如今，随着信息技术的不断发展和城市化进程的加速推进，城市传输网络的需求日益增加。
传统的城域传输网络已经不能满足高带宽、低时延、高可靠性等多样化的需求。
为了解决这一问题，PTN （Packet Transport Network）和OTN（Optical Transport Network）等新型传输技术应运而生。
PTN技术以分组交换技术为核心，能够有效支持数据业务传输和多业务的混合传输；OTN技术则利用光传输技术，实现快速、高效的光传输和交换。
在城域传送网中，PTN+OTN传输技术的应用已经逐渐成为一种趋势。
通过结合PTN和OTN技术，可以实现城市传输网的高效互联和业务承载。
传统的城域传输网往往采用分级传输结构，而PTN+OTN 技术的应用可以实现网络的扁平化，简化网络结构，提高网络的可扩展性和灵活性。
本文将重点探讨PTN+OTN传输技术在城域传送网中的应用，分析其技术优势和挑战，并通过典型案例分析，探讨其在城域传送网中的应用前景。
希望通过本文的研究，为城市传输网络的发展提供参考和借鉴。
1.2 研究目的PTN+OTN传输技术在城域传送网中的应用已经取得了一定的进展，然而仍然存在一些问题和挑战。
本研究旨在深入探讨PTN+OTN 在城域传送网中的应用现状和发展趋势，进一步分析其技术优势和挑战，为城域传送网的建设和发展提供理论支持和实践指导。
具体目的包括：1. 分析PTN和OTN传输技术的基本原理和特点，为进一步探讨其在城域传送网中的应用奠定基础；2. 探讨PTN+OTN在城域传送网中的具体应用场景和实践经验，为相关行业提供借鉴和参考；3. 分析PTN+OTN技术在城域传送网中的优势和价值所在，为技术推广和应用提供理论支持；4. 探讨PTN+OTN技术在城域传送网中可能面临的挑战和问题，并提出相应的解决方案；5. 分析已有的典型案例，总结经验教训，为今后的研究和实践提供借鉴。
PTN技术及其在通信组网中的应用
PTN技术及其在通信组网中的应用PTN技术，全称是Packet Transport Network，是一种将数据包作为传输单元，实现高效、可靠的网络传输的技术。
PTN技术在通信组网中的应用非常广泛，如云计算、物联网、5G等领域均有着重要的地位。
首先，PTN技术具有高可靠性。
传统的SDH网络存在单点故障的问题，一旦某个节点失效，整个网络都会出现故障。
但是，PTN网络可以通过配置多条路径来保证网络可靠性，即使某条路径出现故障，数据也可以通过其他路径传输，降低了单点故障的风险。
其次，PTN技术具有高带宽和低时延的特点。
传统的PDH和SDH网络在带宽和时延方面都存在一些限制，难以满足大容量数据传输和实时性的需求。
而PTN技术使用的是IP网络，可以通过增加链路带宽和对网络拓扑的优化，实现高带宽和低时延的传输。
这在5G时代，需要实时高速传输的大数据场景中非常重要。
此外，PTN技术还具有灵活、可扩展的特点。
PTN网络采用分层结构，能够进行网络资源按需配置、随时调整，从而可以更好地满足不同应用场景的要求。
另外，PTN技术支持最新的IP技术，如IPv6、MPLS等，可以满足不同协议的需求，因此具有很强的可扩展性。
最后，PTN技术在通信组网中的应用非常广泛。
PTN网络可以应用于数据中心、企业网络、公网和移动运营商等各个领域。
在云计算方面，PTN技术可以支持不同类型服务的传输，如存储、计算、安全等。
在物联网领域，PTN技术可以支持大规模的物联设备的连接与管理。
在5G时代，PTN网络可以支持5G核心网、传输网络、运营商边缘网络等各个方面的应用。
综上所述，PTN技术具有高可靠性、高带宽、低时延、灵活可扩展等特点，是通信组网中必不可少的一部分，未来也将在不同领域发挥越来越重要的作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铁路通信传输网采用PTN技术的场景研究
摘要：近年来，随着人们生活水平的不断提高，对通信质量要求越来越高，通
信技术的进步和发展也越来越快，从初始的PDH发展到速度更快的SDH，再加上IP数据传输，MSTP技术随即产生。
关键词：铁路通信传输；PTN技术；分析
一、PTN技术
随着通信业务量的不断增加，数据带宽不断加大，现有通信技术已经不能很
好地满足现今通信需求的发展速度，PTN技术应运而生。
PTN是以分组为传送单位，承载电信级以太网业务为主，兼容TDM、ATM和IP等各种业务的综合传送
技术；基于分组架构继承了MSTP的运用维护理念，融合了MSTP和MPLS的双重优点，是下一代网络中分组业务主要的承载技术。
PTN继承了SDH/MSTP技术的所有优势，是一种大带宽技术，单端口可实现100GE和400GE，与MSTP的10G大带宽相比带宽大幅提升；PTN分组交换的统
计复用技术、层次化的QoS技术实现了分组软硬管道技术，可实现数据业务承载
统计复用的高效性，以及关键价值业务的刚性承载体验。
PTN具有50ms保护功能，使通信系统具有很高的可靠性。
PTN采用MPLS-TP，是面向连接的组网技术，端到端的组网方式更便于处理连接问题，同时也能组成其他较复杂的传输业务网络。
PTN支持完善的时钟同步解决方案，例如同步以太网、1588V2时间同步技术，可很好地适配铁路行业GSM-R向LTE演进的要求，并在处理以太网业务时，与MSTP的EOS以太网传输技术相比，更具有传输时延低的优势。
PTN容量大、分
组化、高可靠性的优势决定了其拥有广阔的发展和应用空间。
二、铁路通信传输网技术选择
1、传输网骨干层
铁路通信传输网骨干层主要承载铁总至路局、路局间的业务传送。
由于骨干
网是跨铁路局性的全国网络，需要长距离传送、大颗粒承载、大容量及高可靠性
的网络技术，所以骨干层适于选择OTN技术完成长距离传送，通过OTN定义ODU容器实现业务接入，并实现子波长级别的业务调度。
冗余保护可通过光复用段、OCH或ODUk等实现对所有波长、单一波长或子波长业务的保护。
2、传输网汇聚层
铁路通信传输网汇聚层主要承载局管内的各类业务流量，在路局内铁路沿线
大的站点完成业务汇聚。
目前汇聚层主要采用OTN技术、MSTP技术，随着数据
业务的发展，建设大容量、长距离、分组化的局干传送网是发展趋势，未来汇聚
层适于引入PTN技术，采用环形、星型或链型组网，业务量很大时，可考虑采用OTN技术，完成对汇聚层业务的传送。
3、?传输网接入层
铁路通信传输网接入层传送系统承载的各类业务具有多样性、高可靠性、专
用性等特点，接入层传送系统需构建一个宽带的、综合的、高可靠性的承载平台，以满足铁路业务的要求。
目前接入层主要采用MSTP技术，随着数据业务的发展，建设大容量、融合多业务的接入层传送系统是发展趋势，接入层未来引入PTN技术，采用环形、星型或链型组网，完成对接入层业务的承载。
因此，PTN技术主要用于传输网汇聚层和接入层。
当铁路建设需要高精度时
间同步的业务网如LTE-R等时，不能仅仅依赖卫星空中传递时间信号，采用能地
面传送1588v2信号的传送系统如PTN、增强型MSTP等，将成为必然的选择。
三、铁路通信传输网采用PTN技术的场景研究
以铁路通信将来可能需要承载的LTE-R和IP多媒体调度通信业务等典型业务
为例，提出PTN技术在铁路运用的几种场景。
1、场景一：既有线改造工程，可采用原有
MSTP+新增PTN方案既有线原有传输业务要考虑充分利用既有传输资源，继
续采用MSTP设备承载。
a.只新增IP多媒体调度业务可采用数据网+传送网接入层承载方式。
区间新
增多媒体调度终端可接入既有接入层MSTP，车站新增多媒体调度设备及终端可
接入车站数据网；接入层MSTP新增承载多媒体调度通信分组化业务，作为车站
数据网的延伸，数据网完成站间、车站与铁路局间、各铁路局间业务的承载。
如
果既有接入层MSTP设备带宽不能满足要求，根据业务量规模必要时进行扩容。
优点：本方案传输系统只采用原有MSTP单一成熟技术，运维体系完善、改
造工作量小。
b.增加LTE-R业务考虑LTE-R业务的安全可靠性和时间同步要求，移动回传可
采用PTN传输系统承载方式。
在接入层的车站和基站处新增PTN设备，用于承载基站间及无线子系统与核心网间的4G回传业务；另外增设基站与既有机房不同
址时，接入层PTN还将承载电源及机房环境监控业务、视频监控业务等。
汇聚层
传输根据容量需求可采用新增PTN方式，或系统容量较大时可采用既有OTN系
统承载。
接入层PTN和汇聚层PTN/OTN传输系统完成路局二级时间节点时间源
信号到基站的地面传送。
接入层PTN和汇聚层PTN/MSTP传输系统完成路局二级BITS节点频率源信号到基站的地面传送。
LTE-R核心网间业务可以采用既有骨干
层MSTP设备或采用数据网承载。
优点：本方案基站站点设置灵活，既解决4G业务传送和时间同步要求，又
对既有汇聚、接入传输系统没有影响，骨干层传输只在容量不满足要求时进行必
要的扩容。
场景一的业务承载示意如图1所示。
2、场景二：新建线工程，可采用MSTP+PTN（或增强型MSTP）方案
新建线有LTE-R业务时，在车站、沿线设置传输设备，可采用MSTP+PTN方式，满足各种业务的安全接入，适应铁路业务高可靠性和信息化发展的需要。
汇聚层和接入层MSTP平面用于承载数据网、CTC、公安、客票等安全相关TDM业务及专线业务。
在带宽轻载时，接入层PTN平面承载IP多媒体调度、视频、SCADA、动力及机房环境监控等分组化业务及LTE-R业务至车站业务；汇聚
层PTN或OTN只承载LTE-R业务，上述其他业务在车站以上由数据网承载。
采用MSTP+PTN的技术组合，充分发挥两种技术的优势。
MSTP技术成熟，
点对点刚性管道承载涉及安全、资金、保密的业务，可靠性高；PTN网络轻载承
载LTE-R业务和IP化业务，利于保障PTN网络传送业务的安全性，解决了LTE-R
基站的时间同步地面链路。
这种方式能够适应铁路TDM、专线业务与IP分组化
业务长期、大量共存的状况。
3、场景三：新建线工程，可采用PTN方案
随着MSTP设备老化，现有传送网逐渐淘汰，新建线各个业务均通过PTN方
式承载。
这种方式理论上可以实现PTN承载铁路多业务的传送，网络相对简单，
适应IP分组化业务的需求，且传输性能指标也能满足要求。
但在实际运用中，特
别是业务流量大、流量不稳定时，PTN传送性能以及网络的安全性尚待实验验证。
同时还要考虑未来铁路5G业务开展时，PTN技术及现有网络架构对超低时延业
务传送的可行性。
4、场景四：铁路支线及接入网应用
由于PTN多业务高效承载的优势，可以考虑在一些支线铁路采用线路1+1保
护PTN方式，接入沿线各种信息和通信业务，对于其安全相关业务可以根据要求
独立组网完成。
另外，在一些站段信息化业务比较分散但容量较大时，也可考虑PTN方式作为车站以下的数据业务接入，环型组网，提高网络的安全性。
当PTN
作为接入网设备时，由于接入网有GPON、二/三层交换机、PTN、MSTP、xDSL、
各种无线接入技术等多种技术可以选择，在具体工程实施时，需要根据具体接入
业务特点通过经济技术比选来确定。
结束语
通过对铁路通信传输网的骨干层、汇聚层和接入层采用的技术选择进行分析，针对将来可能应用的典型业务，提出铁路通信传输网采用PTN技术的几种典型应
用场景，对于铁路通信传输网工程技术发展和应用具有参考作用。
