材料成形原理重点及答案
材料成型原理答案
一、填空（共10空，每空2分，共20分）1.液体的分类（按液体结构和内部作用力）：原子液体，分子液体，离子液体。
2.接触角也为润湿角，当接触角为锐角时为润湿，接触角为钝角时为不润湿。
3.固相无扩散而液相有限扩散凝固过程的三个阶段：最初过渡区、稳定状态区和最后过渡区。
4.根据偏析范围的不同，可将偏析分为：微观偏析和宏观偏析两大类。
二、名词解释（共5题，每题2分，共10分）1.焊接：通过加热或加压，或两者并用，并且用或不用填充材料，使焊件达到原子结合的一种加工方法。
2.均质形核：形核前液相金属或合金中无外来固相质点，而液相自身发生形核的过程。
3.碳当量：碳当量是反映钢中化学成分对硬化程度的影响，它是把钢中合金元素（包括碳）按其对淬硬（包括冷裂、脆化等）的影响程度折合成碳的相当含量。
4.偏析：合金在凝固过程中发生的化学成分不均匀的现象称为偏析。
5.凝固收缩：金属从液相线冷却到固相线所产生的体收缩，称为凝固收缩。
三、简答题（共3题，每题10分，共30分）1. 黏度对成型质量的影响。
（1）影响铸件轮廓的清晰程度；（2）影响热裂、缩孔、缩松的形成倾向；（3）影响钢铁材料的脱硫、脱磷、扩散脱氧；（4）影响精炼效果及夹杂或气孔的形成：（5）熔渣及金属液粘度降低对焊缝的合金过渡有利。
2. 金属氧化还原方向的判据是什么？若氧在金属－氧－氧化物系统中：{pO2}---实际分压为，pO2----金属氧化物的分解压{pO2}>pO2 时，金属被氧化；{pO2}=pO2 时，处于平衡状态；{pO2}<pO2 时，金属被还原。
3. 什么是重力偏析？防止或减轻重力偏析的方法有哪些？重力偏析：是由于重力作用而出现的化学成分不均匀现象。
防止或减轻重力偏析的方法：（1）加快铸件的冷却速度，缩短合金处于液相的时间，使初生相来不及上浮或下沉。
（2）加入能阻碍初晶沉浮的合金元素。
（3）浇注前对液态合金充分搅拌，并尽量降低合金的浇注温度和浇注速度。
材料成型原理重点整理

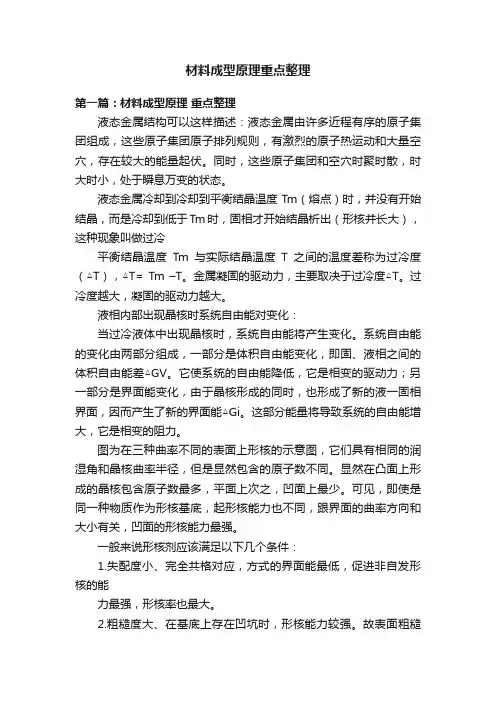

材料成型原理重点整理第一篇：材料成型原理重点整理液态金属结构可以这样描述：液态金属由许多近程有序的原子集团组成，这些原子集团原子排列规则，有激烈的原子热运动和大量空穴，存在较大的能量起伏。
同时，这些原子集团和空穴时聚时散，时大时小，处于瞬息万变的状态。
液态金属冷却到冷却到平衡结晶温度Tm（熔点）时，并没有开始结晶，而是冷却到低于Tm时，固相才开始结晶析出（形核并长大），这种现象叫做过冷平衡结晶温度Tm与实际结晶温度T之间的温度差称为过冷度（△T），△T= Tm –T。
金属凝固的驱动力，主要取决于过冷度△T。
过冷度越大，凝固的驱动力越大。
液相内部出现晶核时系统自由能对变化：当过冷液体中出现晶核时，系统自由能将产生变化。
系统自由能的变化由两部分组成，一部分是体积自由能变化，即固、液相之间的体积自由能差△GV。
它使系统的自由能降低，它是相变的驱动力；另一部分是界面能变化，由于晶核形成的同时，也形成了新的液一固相界面，因而产生了新的界面能△Gi。
这部分能量将导致系统的自由能增大，它是相变的阻力。
图为在三种曲率不同的表面上形核的示意图，它们具有相同的润湿角和晶核曲率半径，但是显然包含的原子数不同。
显然在凸面上形成的晶核包含原子数最多，平面上次之，凹面上最少。
可见，即使是同一种物质作为形核基底，起形核能力也不同，跟界面的曲率方向和大小有关，凹面的形核能力最强。
一般来说形核剂应该满足以下几个条件：1.失配度小、完全共格对应，方式的界面能最低，促进非自发形核的能力最强，形核率也最大。
2.粗糙度大、在基底上存在凹坑时，形核能力较强。
故表面粗糙不平的形核剂对促进形核有利。
3.分散性好、若形核剂聚集成团，大大降低了有效基底面积，对形核有不利影响。
4.高温稳定性好，形核剂在高温熔体中使用，如发生分解、氧化，或者与熔体发生一些化学反应，形核剂将发生变质，不能起到促进形核的作用。
金属结晶为什么需要过冷度呢？结晶在什么条件下才能自发进行呢？这是由结晶的热力学条件所决定的。
工程材料及成型技术 复习要点及答案

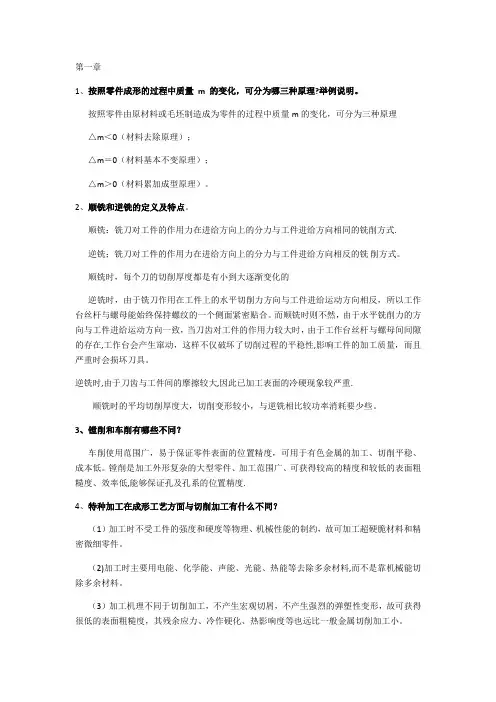

第一章1、按照零件成形的过程中质量m 的变化，可分为哪三种原理?举例说明。
按照零件由原材料或毛坯制造成为零件的过程中质量m的变化，可分为三种原理△m＜0（材料去除原理）；△m＝0（材料基本不变原理）；△m＞0（材料累加成型原理）。
2、顺铣和逆铣的定义及特点。
顺铣：铣刀对工件的作用力在进给方向上的分力与工件进给方向相同的铣削方式.逆铣；铣刀对工件的作用力在进给方向上的分力与工件进给方向相反的铣削方式。
顺铣时，每个刀的切削厚度都是有小到大逐渐变化的逆铣时，由于铣刀作用在工件上的水平切削力方向与工件进给运动方向相反，所以工作台丝杆与螺母能始终保持螺纹的一个侧面紧密贴合。
而顺铣时则不然，由于水平铣削力的方向与工件进给运动方向一致，当刀齿对工件的作用力较大时，由于工作台丝杆与螺母间间隙的存在,工作台会产生窜动，这样不仅破坏了切削过程的平稳性,影响工件的加工质量，而且严重时会损坏刀具。
逆铣时,由于刀齿与工件间的摩擦较大,因此已加工表面的冷硬现象较严重.顺铣时的平均切削厚度大，切削变形较小，与逆铣相比较功率消耗要少些。
3、镗削和车削有哪些不同？车削使用范围广，易于保证零件表面的位置精度，可用于有色金属的加工、切削平稳、成本低。
镗削是加工外形复杂的大型零件、加工范围广、可获得较高的精度和较低的表面粗糙度、效率低,能够保证孔及孔系的位置精度.4、特种加工在成形工艺方面与切削加工有什么不同？（1）加工时不受工件的强度和硬度等物理、机械性能的制约，故可加工超硬脆材料和精密微细零件。
（2)加工时主要用电能、化学能、声能、光能、热能等去除多余材料,而不是靠机械能切除多余材料。
（3）加工机理不同于切削加工，不产生宏观切屑，不产生强烈的弹塑性变形，故可获得很低的表面粗糙度，其残余应力、冷作硬化、热影响度等也远比一般金属切削加工小。
（4) 加工能量易于控制和转换,故加工范围广、适应性强。
（5）各种加工方法易复合形成新工艺方法，便于推广。
《材料成形原理》重点及答案
一、名词解释1 表面张力—表面上平行于表面切线方向且各方向大小相等的张力。
表面张力是由于物体在表面上的质点受力不均匀所致。
2 粘度－表面上平行于表面切线方向且各方向大小相等的张力。
或作用于液体表面的应力τ大小与垂直于该平面方向上的速度梯度dvx/dvy的比例系数。
3 表面自由能(表面能)－为产生新的单位面积表面时系统自由能的增量。
4 液态金属的充型能力－液态金属充满铸型型腔，获得形状完整、轮廓清晰的铸件的能力，即液态金属充填铸型的能力。
5 液态金属的流动性－是液态金属的工艺性能之一，与金属的成分、温度、杂质含量及其物理性质有关。
6 铸型的蓄热系数－表示铸型从液态金属吸取并储存在本身中热量的能力。
7 不稳定温度场－温度场不仅在空间上变化，并且也随时间变化的温度场稳定温度场－不随时间而变的温度场（即温度只是坐标的函数）：8 温度梯度—是指温度随距离的变化率。
或沿等温面或等温线某法线方向的温度变化率。
9 溶质平衡分配系数K0—特定温度T*下固相合金成分浓度CS*与液相合金成分CL*达到平衡时的比值。
10 均质形核和异质形核－均质形核(Homogeneous nucleation) ：形核前液相金属或合金中无外来固相质点而从液相自身发生形核的过程，亦称“自发形核” 。
非均质形核(Hetergeneous nucleation) ：依靠外来质点或型壁界面提供的衬底进行生核过程，亦称“异质形核”。
11、粗糙界面和光滑界面－从原子尺度上来看，固－液界面固相一侧的点阵位置只有50％左右被固相原子所占据，从而形成一个坑坑洼洼凹凸不平的界面层。
粗糙界面在有些文献中也称为“非小晶面”。
光滑界面—从原子尺度上来看，固－液界面固相一侧的点阵位置几乎全部为固相原子占满，只留下少数空位或台阶，从而形成整体上平整光滑的界面结构。
也称为“小晶面”或“小平面”。
12 “成分过冷”与“热过冷”－液态合金在凝固过程中溶质再分配引起固－液界面前沿的溶质富集，导致界面前沿熔体液相线的改变而可能产生所谓的“成分过冷”。
材料成型原理04答案
04答案一、判断题（本题共10小题，每题1分，共10分）（正确打“√”，错误打“X”）1、在滑移线场中，当α线与β线构成右手坐标系时,则代数值最大的主应力σ1的作用线位于第一和第三象限。
（√）2、低碳钢焊接熔合区，具有明显的化学成分不均匀性，导致组织、性能不均匀，影响焊接接头的强度、韧性，是焊热影响区性能最差的区域。
（）3、焊接热循环中的冷却时间t表示从峰值冷却到100︒C的冷却时间。
100（√）4、稳定温度场通常是指温度场内各点的温度不随时间而变的温度场。
（√）5、同样体积大小相同的情况下，球状铸件的凝固时间大于块状铸件的凝固时间。
（X）6、焊前预热、焊后后热的根本作用在于，通过减小冷却速度而降低淬硬组织形成倾向，从而达到消除冷裂的目的。
（）7、晶粒越细，单位体积内晶界越多，塑性变形的抗力大，金属的强度高。
金属的塑性越好。
（√）8、滑移线就是塑性变形体内最大切应力的轨迹线。
（√）9、根据溶渣离子理论，碱性渣中自由氧离子的浓度远大于酸性渣，所以一定具有很高的氧化性。
（）10、两块等厚薄板对焊，采用从两头向中间焊接，较从中间向两头焊的横向应力小。
（X ）二、选择题：（本题共10小题，每题2分，共20分）（请选择一个你认为最好的答案）1、用近似平衡微分方程和近似塑性条件求解塑性成形问题的方法称为B 。
A、解析法；B、主应力法；C、上限法；D、滑移线法；2、滑移线场理论假设材料为均匀、各向同性的理想刚塑性体，其应力应变关系用 表示。
；A 、B 、C 、D 、3、以下 工艺措施不利于解决Al-Mg 合金铸造过程中出现的“浇不足”缺陷。
A 、加大充型压；B 、预热铸型C 、提高浇注温度；D 、使用大蓄热系数的铸型；4、下图表示的是 中凝固时的温度分布曲线。
A 、厚壁砂型B 、内表面有大热阻涂料的铸型C 、厚壁金属型D 、水冷薄壁金属型5、已知两个应力张量分别为⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧0000201001070，⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧0000401001050，应力张量不变量公式为：z y x I σσσ++=1)()(2222zx yz xy x z z y y x I τττσσσσσσ+++++-=)(22223zx y zx y yz x zx yz xy z y x I τστστστττσσσ++-+=以下论述错误的是 。
材料成型原理复习题答案

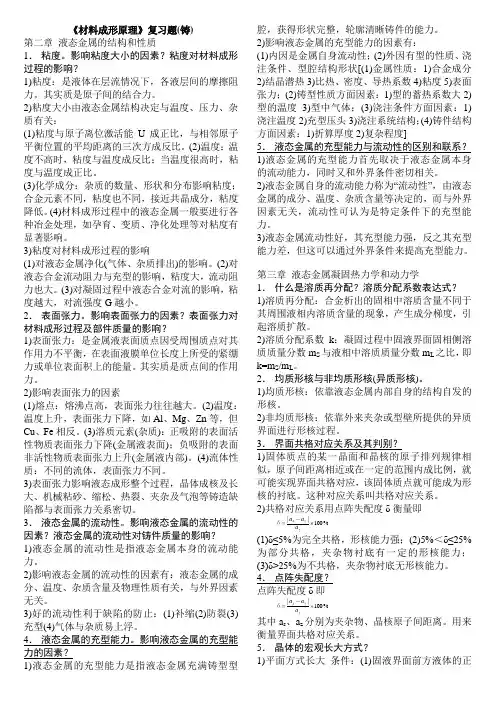

《材料成形原理》复习题(铸)第二章液态金属的结构和性质1．粘度。
影响粘度大小的因素？粘度对材料成形过程的影响？1)粘度：是液体在层流情况下，各液层间的摩擦阻力。
其实质是原子间的结合力。
2)粘度大小由液态金属结构决定与温度、压力、杂质有关：(1)粘度与原子离位激活能U成正比，与相邻原子平衡位置的平均距离的三次方成反比。
(2)温度：温度不高时，粘度与温度成反比；当温度很高时，粘度与温度成正比。
(3)化学成分：杂质的数量、形状和分布影响粘度；合金元素不同，粘度也不同，接近共晶成分，粘度降低。
(4)材料成形过程中的液态金属一般要进行各种冶金处理，如孕育、变质、净化处理等对粘度有显著影响。
3)粘度对材料成形过程的影响(1)对液态金属净化(气体、杂质排出)的影响。
(2)对液态合金流动阻力与充型的影响，粘度大，流动阻力也大。
(3)对凝固过程中液态合金对流的影响，粘度越大，对流强度G越小。
2．表面张力。
影响表面张力的因素？表面张力对材料成形过程及部件质量的影响？1)表面张力：是金属液表面质点因受周围质点对其作用力不平衡，在表面液膜单位长度上所受的紧绷力或单位表面积上的能量。
其实质是质点间的作用力。
2)影响表面张力的因素(1)熔点：熔沸点高，表面张力往往越大。
(2)温度：温度上升，表面张力下降，如Al、Mg、Zn等，但Cu、Fe相反。
(3)溶质元素(杂质)：正吸附的表面活性物质表面张力下降(金属液表面)；负吸附的表面非活性物质表面张力上升(金属液内部)。
(4)流体性质：不同的流体，表面张力不同。
3)表面张力影响液态成形整个过程，晶体成核及长大、机械粘砂、缩松、热裂、夹杂及气泡等铸造缺陷都与表面张力关系密切。
3．液态金属的流动性。
影响液态金属的流动性的因素？液态金属的流动性对铸件质量的影响？1)液态金属的流动性是指液态金属本身的流动能力。
2)影响液态金属的流动性的因素有：液态金属的成分、温度、杂质含量及物理性质有关，与外界因素无关。
材料成型基本原理课后答案解析
第一章习题1 . 液体与固体及气体比较各有哪些异同点？哪些现象说明金属的熔化并不是原子间结合力的全部破坏？答：（1）液体与固体及气体比较的异同点可用下表说明相同点不同点液体具有自由表面；可压缩性很低具有流动性，不能承受切应力；远程无序，近程有序固体不具有流动性，可承受切应力；远程有序液体完全占据容器空间并取得容器内腔形状；具有流动性远程无序，近程有序；有自由表面；可压缩性很低气体完全无序；无自由表面；具有很高的压缩性（2）金属的熔化不是并不是原子间结合力的全部破坏可从以下二个方面说明：①物质熔化时体积变化、熵变及焓变一般都不大。
金属熔化时典型的体积变化∆V m/V为3%~5%左右，表明液体的原子间距接近于固体，在熔点附近其系统混乱度只是稍大于固体而远小于气体的混乱度。
②金属熔化潜热∆H m约为气化潜热∆H b的1/15~1/30，表明熔化时其内部原子结合键只有部分被破坏。
由此可见，金属的熔化并不是原子间结合键的全部破坏，液体金属内原子的局域分布仍具有一定的规律性。
2 . 如何理解偶分布函数g(r) 的物理意义？液体的配位数N1、平均原子间距r1各表示什么？答：分布函数g(r) 的物理意义：距某一参考粒子r处找到另一个粒子的几率，换言之，表示离开参考原子(处于坐标原子r=0)距离为r的位置的数密度ρ(r)对于平均数密度ρo（=N/V）的相对偏差。
N1 表示参考原子周围最近邻(即第一壳层)原子数。
r1 表示参考原子与其周围第一配位层各原子的平均原子间距，也表示某液体的平均原子间距。
3．如何认识液态金属结构的“长程无序”和“近程有序”？试举几个实验例证说明液态金属或合金结构的近程有序（包括拓扑短程序和化学短程序）。
答：（1）长程无序是指液体的原子分布相对于周期有序的晶态固体是不规则的，液体结构宏观上不具备平移、对称性。
近程有序是指相对于完全无序的气体，液体中存在着许多不停“游荡”着的局域有序的原子集团（2）说明液态金属或合金结构的近程有序的实验例证①偶分布函数的特征对于气体，由于其粒子（分子或原子）的统计分布的均匀性，其偶分布函数g(r)在任何位置均相等，呈一条直线g(r)=1。
材料成型原理 答案
第四章1． 何谓结晶过程中的溶质再分配?它是否仅由平衡分配系数K 0所决定?当相图上的液相线和固相线皆为直线时，试证明K 0为一常数。
答：结晶过程中的溶质再分配：是指在结晶过程中溶质在液、固两相重新分布的现象。
溶质再分配不仅由平衡分配系数K 0决定 ，还受自身扩散性质的制约，液相中的对流强弱等因素也将影响溶质再分配。
当相图上的液相线和固相线皆为直线时K 0为一常数，证明如下：如右图所示： 液相线及固相线为直线，假设 其斜率分别为m L 及m S ，虽然C *S 、C *L 随温度变化有不同值，但Lm S m LS m T T m T T C C K /)(/)(0****--===SLm m =常数， 此时，K 0与温度及浓度无关， 所以，当液相线和固相线为直 线时，不同温度和浓度下K 0为 定值。
2．温度梯度大到足以使固-求：①α相与液相之间的平衡分配系数K 0；②凝固后共晶体的数量占试棒长度的百分之几?③凝固后的试棒中溶质B 的浓度沿试棒长度的分布曲线。
解：（1）平衡分配系数K 0 的求解：由于液相线及固相线均为直线不同温度和浓度下K 0为定值，所以：如右图， 当T=500℃时，K 0 =**L C C α=%60%30=0.5K 0即为所求 α相与液相之间的 平衡分配系数.（2）凝固后共晶体的数量占试棒长度的百分数的计算:由固相无扩散液相均匀混合下溶质再分配的正常偏析方程代入已知的*L C = 60％ , K 0 = 0.5, C 0= C B =40%可求出此时的L f = 44.4％由于T=500℃为共晶转变温度,所以此时残留的液相最终都将转变为共晶组织,所以凝固后共晶体的数量占试棒长度的百分数也即为44.4％.（3）凝固后的试棒中溶质B 的浓度沿试棒长度的分布曲线 (并注明各特征成分及其位置)如下:3． 在固相无扩散而液相仅有扩散凝固条件下，分析凝固速变大（R 1→R 2，且R 2＞R 1）时，固相成分的变化情况，以及溶质富集层的变化情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、名词解释1 表面张力—表面上平行于表面切线方向且各方向大小相等的张力。
表面张力是由于物体在表面上的质点受力不均匀所致。
2 粘度－表面上平行于表面切线方向且各方向大小相等的张力。
或作用于液体表面的应力τ大小与垂直于该平面方向上的速度梯度dvx/dvy的比例系数。
3 表面自由能(表面能)－为产生新的单位面积表面时系统自由能的增量。
4 液态金属的充型能力－液态金属充满铸型型腔，获得形状完整、轮廓清晰的铸件的能力，即液态金属充填铸型的能力。
5 液态金属的流动性－是液态金属的工艺性能之一，与金属的成分、温度、杂质含量及其物理性质有关。
6 铸型的蓄热系数－表示铸型从液态金属吸取并储存在本身中热量的能力。
7 不稳定温度场－温度场不仅在空间上变化，并且也随时间变化的温度场稳定温度场－不随时间而变的温度场（即温度只是坐标的函数）：8 温度梯度—是指温度随距离的变化率。
或沿等温面或等温线某法线方向的温度变化率。
9 溶质平衡分配系数K0—特定温度T*下固相合金成分浓度CS*与液相合金成分CL*达到平衡时的比值。
10 均质形核和异质形核－均质形核(Homogeneous nucleation) ：形核前液相金属或合金中无外来固相质点而从液相自身发生形核的过程，亦称“自发形核” 。
非均质形核(Hetergeneous nucleation) ：依靠外来质点或型壁界面提供的衬底进行生核过程，亦称“异质形核”。
11、粗糙界面和光滑界面－从原子尺度上来看，固－液界面固相一侧的点阵位置只有50％左右被固相原子所占据，从而形成一个坑坑洼洼凹凸不平的界面层。
粗糙界面在有些文献中也称为“非小晶面”。
光滑界面—从原子尺度上来看，固－液界面固相一侧的点阵位置几乎全部为固相原子占满，只留下少数空位或台阶，从而形成整体上平整光滑的界面结构。
也称为“小晶面”或“小平面”。
12 “成分过冷”与“热过冷”－液态合金在凝固过程中溶质再分配引起固－液界面前沿的溶质富集，导致界面前沿熔体液相线的改变而可能产生所谓的“成分过冷”。
这种仅由熔体存在的负温度梯度所造成的过冷，习惯上称为“热过冷” 。
13 内生生长和外生生长－晶体自型壁生核，然后由外向内单向延伸的生长方式，称为“外生生长”。
平面生长、胞状生长和柱状枝晶生长皆属于外生生长。
等轴枝晶在熔体内部自由生长的方式则称为“内生生长”。
14 枝晶间距－指相邻同次枝晶间的垂直距离。
它是树枝晶组织细化程度的表征。
15 共生生长－是指在共晶合金结晶时，后析出的相依附于领先相表面而析出，进而形成相互交叠的双相晶核且具有共同的生长界面，依靠溶质原子在界面前沿两相间的横向扩散，互相不断地为相邻的另一相提供生长所需的组元，彼此偶合的共同向前生长。
15离异生长－两相的析出在时间上和空间上都是彼此分离的，因而形成的组织没有共生共晶的特征。
这种非共生生长的共晶结晶方式称为离异生长，所形成的组织称离异共晶。
16 孕育与变质－孕育主要是影响生核过程和促进晶粒游离以细化晶粒；而变质则是改变晶体的生长机理，从而影响晶体形貌。
变质在改变共晶合金的非金属相的结晶形貌上有着重要的应用，而在等轴晶组织的获得和细化中采用的则是孕育方法。
17 联生结晶－熔池边界未熔母材晶粒表面，非自发形核就依附在这个表面，在较小的过冷度下以柱状晶的形态向焊缝中心生长，称为联生结晶(也称外延生长)。
18 择优生长－那些主干取向与热流方向平行的枝晶，较之取向不利的相邻枝晶生长得更为迅速。
它们优先向内伸展并抑制相邻枝晶的生长。
在逐渐淘汰趋向不利的晶体过程中发展成柱状晶组织。
这种互相竞争淘汰的晶体生长过程称为晶体的择优生长。
19 快速凝固－是指采用急冷技术或深过冷技术获得很高的凝固前沿推进速率的凝固过程。
20 气体的溶解度—在一定温度和压力条件下，气体溶入金属的饱和浓度。
影响溶解度的主要因素是温度及压力、气体的种类和合金的成分。
21 熔渣的碱度－是熔渣中的碱性氧化物与酸性氧化物浓度的比值（分子理论）或液态熔渣中自由氧离子的浓度（或氧离子的活度）（离子理论）。
22、长渣和短渣－熔渣的粘度随温度增高而急剧下降（快速）变化的渣称之为短渣；反之为长渣。
23 熔渣的氧化和还原能力－是指熔渣向液态金属中传入氧（或从液态金属中导出氧）的能力。
24 扩散脱氧－是在液态金属与熔渣界面上进行的，利用（FeO）与[FeO]能够互相转移, 趋于平衡时符合分配定律的机理进行脱氧。
25沉淀脱氧－是指溶解于液态金属中的脱氧剂直接和熔池中的[FeO]起作用，使其转化为不溶于液态金属的氧化物，并脱溶沉淀转入熔渣中的一种脱氧方式。
26真空脱氧－钢液的熔化过程是在真空条件下进行，利用抽真空降低气相中CO分压来加强钢液中碳的脱氧能力。
27 偏析－合金在凝固过程中发生的化学成分不均匀现象。
28微观和宏观偏析－微观偏析是指微小范围（约一个晶粒范围）内的化学成分不均匀现象，有晶界和晶内偏析之分。
宏观偏析是指宏观尺寸上的偏析，包括：正常偏析、逆偏析、V形偏析和逆V形偏析、带状偏析与层状偏析和重力偏析。
29 气孔－因气体分子聚集而产生的孔洞。
气孔有析出性气孔、反应性气孔和侵入性气孔之分。
30、冷裂纹和热裂纹－金属凝固冷却至室温附近发生的开裂现象称之为冷裂纹；在固相线附近发生的裂纹称之为热裂纹。
31 溶质再分配－由于合金凝固过程中随温度的变化，固液界面前沿溶质富集并形成浓度梯度。
所以，溶质必须在液、固两相重新分布，即所谓的“溶质再分配”。
32 热流密度－单位时间内通过单位面积的热量。
33焊接－通过加热或加压，或者两者并用，用或不用填充材料，使两个分离的工件(同种或异种金属或非金属，也可以是金属与非金属)产生原子(分子)间结合而形成永久性连接的工艺工程。
34热影响区－焊接过程中，焊缝周围未熔化的母材在加热和冷却过程中，发生显微组织和力学性能变化的区域。
该区主要发生物理冶金过程。
35焊接线能量E－单位长度上的焊接热输入量，E = IU/v36 焊接的合金化－把需要的合金元素加入到金属中去的过程。
合金化的目的：首先，补偿在高温下金属由于蒸发或氧化造成的损失；其次是为了消除缺陷，改善焊缝金属的组织与性能，或为了获得具有特殊性能的堆焊金属。
37 合金化的过渡系数－表征合金元素利用率高低的参数。
η等于它在熔敷金属中的实际含量与它的原始含量之比。
或者单位长度焊条中药皮重量与焊芯重量之比。
38 熔合比－焊缝中局部熔化母材所占比例39内力－在外力作用下，变形体内各质点就会产生相互作用的力。
40内应力—没有外力的作用条件下，平衡物体内部的应力。
41焊接瞬时应力—在焊接加热冷却过程中某一瞬时中存在的应力。
42焊接残余应力—焊件完全冷却、温度均匀化后残留于焊件中的应力。
43焊接变形－在焊接过程中，由于不均匀加热和冷却收缩，势必使构件产生局部鼓曲、歪曲、弯曲或扭转等。
焊接变形的基本形式有纵、横向收缩，角变形，弯曲变形，扭曲变形和波浪形等。
实际的焊接变形常常是几种变形的组合。
44 裂纹－在应力与致脆因素的共同作用下，使材料的原子结合遭到破坏，在形成新界面时产生的缝隙称为裂纹。
45 塑性－指金属材料在外力作用下发生变形而不破坏其完整性的能力。
46热塑性变形－金属在再结晶温度以上的变形。
47、张量－由若干个当量坐标系改变时满足转换关系的所有分量的集合。
48 塑性－指固体材料在外力作用下发生永久变形而不被破坏其完整性的能力。
49 简单加载－是指在加载过程中各应力分量按同一比例增加，应力主轴方向固定不变。
50、应力球张量－也称静水应力状态，不能使物体产生形状变化，而只能产生体积变化，即不能使物体产生塑性变形。
51、加工硬化－随着变形程度的增加，（位错运动所受到的阻力增大），金属的强度和硬度增加，而塑性和韧性下降，即产生了加工硬化。
52、应变速率－单位时间内的应变，又称变形速度。
53、滑移－晶体在外力的作用下，其一部分沿着一定的晶面和该晶面上的一定晶向，相对于另一部分产生的相对移动。
54、主切应力平面－一般把切应力有极值的平面称为主切应力平面55、平面应变状态－如果物体内所有质点都只在同一个坐标平面内发生变形，而在该平面的法线方向没有变形，这种变形称为平面变形。
56、附加应力－由于变形体各部分之间的不均匀变形受到整体性的限制，在各部分之间必将产生相互平衡的应力，该应力叫附加应力。
二、简答题1 实际液态金属的结构实际金属和合金的液体由大量时聚时散、此起彼伏游动着的原子团簇、空穴所组成，同时也含有各种固态、液态或气态杂质或化合物，而且还表现出能量、结构及浓度三种起伏特征，其结构相当复杂。
2 液态金属表面张力的影响因素1）表面张力与原子间作用力的关系：原子间结合力u0↑→表面内能↑→表面自由能↑→表面张力↑2）表面张力与原子体积（δ3）成反比，与价电子数Z成正比3）表面张力与温度：随温度升高而下降4）合金元素或微量杂质元素对表面张力的影响。
向系统中加入削弱原子间结合力的组元，会使u0减小，使表面内能和表面张力降低。
3 简述大平板铸件凝固时间计算的平方根定律τ=ξ2/K2，即金属凝固时间与凝固层厚度的平方成正比。
K为凝固系数，可由试验测定。
当凝固结束时，ξ为大平板厚度的一半。
4 铸件凝固方式的分类（3分）根据固、液相区的宽度，可将凝固过程分为逐层凝固方式与体积凝固方式（或糊状凝固方式）。
当固液相区很窄时称为逐层凝固方式，反之为体积凝固方式。
固液相区宽度介于两者之间的称为“中间凝固方式”。
5 简述Jackson因子与界面结构的关系Jackson因子α可视为固—液界面结构的判据：凡α≤2的物质，晶体表面有一半空缺位置时自由能降低，此时的固—液界面形态被称为粗糙界面，大部分金属属于此类；凡属α>5的物质凝固时界面为光滑面，有机物及无机物属于此类；α=2~5的物质，常为多种方式的混合，Bi、Si、Sb等属于此类。
6 试写出“固相无扩散，液相只有有限扩散”条件下“成分过冷”的判据，并分析哪些条件有助于形成“成分过冷”。
“固相无扩散，液相只有有限扩散”条件下“成分过冷”的判据：00(1)LLG m C K R D K-<下列条件有助于形成“成分过冷”：(1)液相中温度梯度G L小，即温度场不陡。
(2)晶体生长速度快（R大）。
(3)液相线斜率m L大。
(4)原始成分浓度C0高。
(5)液相中溶质扩散系数D L低。
(6)K0<1时，K0小；K0>1时，K0大。
7 写出成分过冷判别式（在“固相无扩散，液相为有限扩散”条件下），讨论溶质原始含量C0、晶体生长速度R、界面前沿液相中的温度梯度GL对成分过冷程度的影响，并以图示或文字描述它们对合金单相固溶体结晶形貌的影响。
答：成分过冷判别式为：00(1)L lG m C KR K-<；（1）随着C0增加，成分过冷程度增加；（2）随着R增加，成分过冷程度增加；（3）随着GL减小，成分过冷程度增加；如图所示，当C0一定时，GL减小，或R增加，晶体形貌由平面晶依次发展为胞状树枝晶、柱状树枝晶、等轴树枝晶；而当GL、R一定时，随C0的增加晶体形貌也同样由平面晶依次发展为胞状树枝晶、柱状树枝晶、等轴树枝晶。
