主要钛产品术语简介
钛产品术语简介成都工业学院材料工程学院邹建新攀枝花学院材料工程学院彭富昌1钛精矿钛精矿（ilmenite）是从钒钛磁铁矿或钛铁矿中采选出来，是生产钛白粉的原料，也是生产钛渣的原料，还可用于生产人造金红石。
主要成分包括般为粉状，黑色，200目左右。
形状如图1。
钛精矿又常简称为钛矿。
我国攀西地区生产的钛精矿约占全国钛精矿产量的2/3，且具有不含放射性及品质稳定的特点，是生产硫酸法钛白粉的优质原料。
2钛渣钛渣（titanium slag）是采用钛精矿为原料，在电弧炉内经过高温冶炼而形成的钛矿富集物俗称。
通过电炉加热熔化钛矿，使钛矿中氧化铁被碳还原为液态金属铁，再将铁与熔融状固态的二氧化钛、二氧化硅、氧化镁、氧化钙等分离后得到二氧化钛含量较高的富集物（即钛渣）。
钛渣一般为粉状，黑色，粒度在40-200目，形状如图2。
图1 钛精矿商品图2 钛渣产品除大多数铁后提高TiO2的品位。
钛渣按用途又可分为酸溶性钛渣和氯化钛渣。
酸溶性钛渣用于生产硫酸法钛白粉，其TiO2品位一般为74%左右；氯化钛渣用于生产四氯化钛产品，进一步可生产氯化法钛白粉，其TiO2品位一般为90%以上。
酸溶性钛渣一般不适合用于生产四氯化钛，原因在于其较低的TiO2品位降低了生产效率，且较高含量的钙镁会严重影响氯化炉顺行。
氯化钛渣一般不适合用于生产硫酸法钛白粉，原因在于其较高含量的低价钛严重影响酸解工序的顺行，较大增加了成本。
钛渣常被称为高钛渣，少数人常用高钛渣来特指氯化渣。
酸溶性钛渣生产硫酸法钛白粉的优势在于：生产过程中基本上不产生硫酸亚铁（绿矾），且消耗的浓硫酸较少；劣势在于：酸溶性钛渣价格显著高于钛精矿。
钛精矿生产硫酸法钛白粉的优势在于：原料成本较酸溶性钛渣低；劣势在于：副产大量的硫酸亚铁和稀废硫酸。
2014年，攀钢集团海绵钛厂首创了利用TiO2品位74%左右的攀枝花高钙镁钛渣生产四氯化钛的工艺装备技术，处于国内外领先水平。
我国攀西地区共有攀钢钛冶炼厂、国钛科技、金港钛业、大互通钛业、龙坤电冶、金江钛业、天旺钛业、伟建熔炼、源通钛业、奥磊工贸等十余家钛渣生产企业。
其中金江钛业是亚洲唯一一家采用矩形电炉生产钛渣的企业。
矩形电炉和圆形电炉各有优缺点。
3 人造金红石人造金红石（rutile）是指利用化学加工方法，将钛精矿中的大部分铁成分分离出去所生产的一种在成分、结构、性能及TiO2品位与天然金红石相同或相似的富钛原料。
其TiO2含量一般在90%～96%，主要用于生产四氯化钛、搪瓷制品和电焊条药皮，还可用于生产人造金红石黄颜料。
一般为粉状，黄褐色，粒度在40-200目。
形状如图3。
目前，国内只有攀枝花（中钛公司）、自贡等少数地区生产人造金红石，其采用盐酸法生产的富钛料中的氯化用富钛料即为人造金红石。
攀钢集团研究院在人造金红石方面曾做了大量试验研究，取得了非常可喜的实验室成果。
4 四氯化钛常温下四氯化钛（titanium tetrachloride）是无色透明液体，在空气中冒白烟，具有强烈的刺激性气味。
如图4所示。
主要物理参数为：熔点-23.2℃，沸点135.9℃。
镁、钠、铝和钙在高温下都能把TiCl4还原为金属钛。
在约1000℃时，金属镁可将TiCl4还原为金属钛，这是海绵钛生产的基本原理。
在约550℃时，TiCl4开始与氧反应生成TiO2，这是氯化钛白生产的基本原理。
工业上生产TiCl4的原料主要是氯化钛渣，也可以使用金红石。
四氯化钛是钛及其化合物生产过程的重要中间产品，为钛工业生产的重要原料，并有着广泛的用途：是生产海绵钛的原料；是生产氯化钛白的原料；是生产三氯化钛的原料；是生产钛酸酯及其衍生物等钛有机化合物的原料；可作发烟剂用。
由于TiCl4具有强烈的刺激性气味，生产现场不可避免地、或多或少地存在一些泄漏，而人体嗅觉又较敏感，所以TiCl4厂家的环保问题倍受关注。
图3 人造金红石产品图4-6 四氯化钛液体5 钛白粉钛白粉(titanium dioxide)是一种重要的、用途非常广泛的无机化工产品，是当前最白的白色颜料，主要成分为TiO2，在涂料、油墨、造纸、塑料、橡胶、化纤、陶瓷等工业中有重要用途。
其中涂料占60%、塑料占20%、造纸占14%、其它（含化妆品、化纤、电子、陶瓷、搪瓷、焊条、合金、玻璃等领域）占6%。
钛白粉又俗称钛白，形状如图5。
钛白粉的产品类型是按其晶形来划分的，分为锐钛型和金红石型两种。
生产硫酸法钛白粉的原料，既可以是钛精矿，又可以是酸溶性钛渣，还可以是两者的混合料。
生产氯化法钛白粉的原料，只能是氯化钛渣或金红石，不能用钛精矿和酸溶性钛渣。
锐钛型钛白中一般TiO2含量≥96%，金红石钛白中一般TiO2含量≥80%。
锐钛型钛白和金红石型钛白的区别在于其晶体结构存在差异。
通常认为金红石型钛白要好些，其价格也贵些，但各有用途。
如锐钛型钛白可用于化纤领域、食品领域和催化剂等领域，而金红石型钛白则不行。
硫酸法既可以生产锐钛型钛白，又可以生产金红石型钛白，而氯化法只能生产金红石型钛白。
金红石型钛白包膜时增加了其它物质，所以TiO2品位降低了，其原因在于包膜时用了硅酸钠、铝酸钠、锆盐等。
而锐钛型钛白一般不用包膜，所以锐钛型钛白中TiO2品位高一些。
金红石型钛白包膜的目的，在于增强钛白颗粒的耐候性与亮度，使产品具有更高的耐酸碱性能和更高的白度。
由于钛白粉的高利润性，国内出现了不少以碳酸钙（CaCO3）为核、以钛白（TiO2）为膜的包膜钛白，俗称复合钛白。
这种产品的质量较真实钛白差，但价格较低，在不少领域也有一定市场。
图5 钛白粉产品图6 偏钛酸产品6 偏钛酸偏钛酸（Metatitanic acid）是一种白色粉末，是钛白生产中的中间产物，加热时变黄。
偏钛酸的主要成分为H2TiO3。
25℃时密度为4.3g/cm3。
偏钛酸不导电。
钛白生产过程中的偏钛酸一般未完全脱水，呈白色浆料状。
形状如图6。
生产偏钛酸的原料是钛精矿或酸溶性钛渣。
钛白生产过程中，Ti(SO4)2和TiOSO4的酸性溶液在沸水中水解生成偏钛酸沉淀。
偏钛酸不溶于水，也不溶于稀酸和碱溶液中，却溶于热浓硫酸。
偏钛酸是不稳定化合物，在煅烧时发生分解，生成TiO2。
偏钛酸既是进一步生产钛白粉的中间产品，又可作为商品销售，用于生产脱销催化剂载体、钛酸钡、纳米二氧化钛、钛的衍生品等。
只要有好的市场，国内硫酸法钛白生产厂家都可以销售偏钛酸。
7 脱硝催化剂载体以TiO2为基的脱硝催化剂载体又叫脱硝钛白、催化钛白，是SCR脱硝催化剂的主要载体，载体成分为TiO2，含量一般大于80%，催化剂成分为三氧化钨（WO3）、五氧化二钒（V2O5）等。
生产脱硝钛白的原料一般直接采用偏钛酸。
该产品主要用于电厂、冶金企业、化工企业等废气排放过程中的脱硝处理。
其主体生产工艺与硫酸法钛白类似。
国内有正源科技、钛都化工、鼎星钛业、尚亿科技等十余家企业生产脱硝钛白。
8 海绵钛海绵钛（titanium sponge）是以四氯化钛为原料、金属镁（Mg）为还原剂，采用金属热还原法生产出的海绵状金属钛，主要成分为钛（Ti）。
海绵钛中金属钛（Ti）的含量一般为99.1%～99.7%，氧（O）、镁（Mg）、氯（Cl）等杂质元素总量为0.3%～0.9%，杂质元素氧含量为0.06%～0.20%。
硬度(HB)为100～157。
根据纯度的不同，海绵钛分为MHT0至MHT4五个等级。
航空航天用钛一般采用0级海绵钛为原料。
攀钢集团、遵义钛业等大型海绵钛厂已具备生产0级海绵钛的能力。
海绵钛是生产钛（合金）锭的原料，钛（合金）锭可进一步机加工为钛（合金）材，也可进一步熔铸为钛（合金）铸件。
海绵钛生产是钛工业的基础环节，它是钛材、钛粉及其它钛构件的原料。
形状如图7。
国内有攀钢集团、遵义钛业、青海聚能等十余家企业生产海绵钛，产能比较饱和。
图7 海绵钛产品（块状与粒状）9 钛锭钛及钛合金铸锭可简称为钛锭（titanium alloy ingot）。
生产钛锭的原料为海绵钛，通过高温熔炼后可获得致密状的钛锭，以利于进一步的锻压加工处理成钛材。
只有将海绵钛制成致密的可锻性金属，才能进行机械加工并广泛应用于工业各部门。
刚焊接完成后待熔炼的海绵钛电极如图8所示，熔炼后获得的钛锭如图9所示。
图8 焊接后的海绵钛电极图9 熔炼后的钛锭熔炼钛锭一般采用真空自耗电弧炉熔炼法（VAR法）和电子束冷床炉熔炼法（EB炉法）。
钛锭作为钛材生产的原料。
攀枝花大江钒钛购置了一台乌克兰EB炉，通过消化吸收后，自主研发了一台国产EB炉生产钛锭。
攀长钢也生产钛锭（VAR法）。
攀枝花学院也购置了一台国产化的实验室用小型EB炉，开展了一些钛锭熔炼实验。
10 钛材钛（合金）材可简称为钛材（titanium alloy material），钛材大致分为纯钛、α钛合金、β钛合金、α＋β钛合金4类。
后3种分别用TA、TB、TC加顺序号表示产品牌号。
工业纯钛的室温组织为α相，因此牌号划入α型钛合金的TA序列。
常用钛合金的牌号如表 1所示。
工业纯钛在常温下为密排六方晶体（α相），大约885℃转变为体心立方结构（β相），该温度称为β相变点。
若在制备铸锭时在海绵钛中添加各种合金元素如Al、Mo、Cr、Sn、Mn、V等等，随着添加量的不同，会引起β相变点变化，会出现在室温时为纯α单相、α＋β两相及纯β单相三种组织状态，将在室温下仅存在α单相的合金叫α合金，在室温下同时存在α、β两相组织的合金叫α＋β合金，将在室温下仅存在β单相组织的合金称为β合金。
合金元素的加入是在二次熔炼过程中完成的，形成的钛合金铸锭即决定了钛材种类。
如图10所示。
表 1 常用钛合金的牌号和化学组成图10 钛（合金）材做成的钛阀和钛管所谓的“工业纯钛”是指含有一定量杂质的纯钛，其氧、氮、碳、铁、硅等杂质总量一般为0.2%～0.5%。
这些杂质使工业纯钛既具有一定的强度和硬度，又有适当的塑性和韧性，可用做结构材料。
所谓的“钛合金”是指在“工业纯钛”中加入Al、Mo、Cr、Sn、Mn、V 等合金元素，以增强各种性能，如Ti-6Al-4V合金（TC4）即是典型的用于航空航天的钛合金。
钛合金的机械性能与耐蚀性都比纯钛有明显提高。
工业上使用的几乎都是钛合金。
工业纯钛根据杂质含量不同分为TA0、TA1、TA2、TA3等牌号，其中TA为α型钛合金的代号，数字表示合金的序号。
随着序号增大，钛的纯度降低，抗拉强度提高，塑性下降。
α型钛合金牌号有：TA4、TA5、TA6、TA7、TA8等，常用的有TA5、TA7，以TA7最常用，TA7具有优良的低温性能。
α型钛合金主要用于制造500℃以下温度工作的火箭、飞船的低温高压容器，航空发动机压气机叶片和管道、导弹燃料缸等。
β型钛合金主要有TB1、TB2两个，可热处理强化，实际应用较多的为TB2。
钛材料的分类
钛材料的分类钛是一种具有轻质、高强度、耐腐蚀等优异性能的金属材料，广泛用于航空、航天、医疗、化工等领域。
钛材料可以根据其组成、制备工艺和用途的不同，分为不同的分类，主要包括：1.纯钛（Pure Titanium）：纯钛是最基本的钛合金，主要由钛元素组成，具有良好的耐腐蚀性、强度和轻质的特点。
纯钛主要用于一些对腐蚀性要求极高的环境，如医疗器械、海洋工程等。
2.α-β型钛合金（Alpha-Beta Titanium Alloy）：这类合金是由α相和β相两种钛的晶体结构组成，具有较高的强度和良好的塑性。
常见的α-β型钛合金包括Ti-6Al-4V（钛-6%铝-4%钒）等，广泛应用于航空、航天、汽车和医疗等领域。
3.α型钛合金（Alpha Titanium Alloy）：该类合金主要由α相的钛组成，具有良好的耐高温性能，适用于高温环境下的应用。
其中Ti-5Al-2.5Sn（钛-5%铝-2.5%锡）是一种常见的α型钛合金。
4.β型钛合金（Beta Titanium Alloy）：β型钛合金主要由β相的钛组成，具有低密度、高强度和优异的热加工性能。
其中Ti-3Al-8V-6Cr-4Zr-4Mo（钛-3%铝-8%钒-6%铬-4%锆-4%钼）是一种典型的β型钛合金。
5.高温钛合金（High-Temperature Titanium Alloy）：高温钛合金具有优异的高温强度和抗氧化性能，适用于航空发动机、航天器件等高温环境。
常见的高温钛合金包括Ti-6Al-2Sn-4Zr-2Mo（钛-6%铝-2%锡-4%锆-2%钼）等。
6.超强度钛合金（Super Titanium Alloy）：这类合金通常采用先进的合金设计和制备工艺，以实现更高的强度和优越的性能。
超强度钛合金常用于一些对轻质高强度要求极高的领域，如航空航天。
7.医用钛合金（Medical Titanium Alloy）：医用钛合金主要用于制造人体植入物，如骨板、关节置换等。
TA0,TA1,TA2,TA3性能特点工业纯钛的杂质含量较化学纯钛要多,(精)

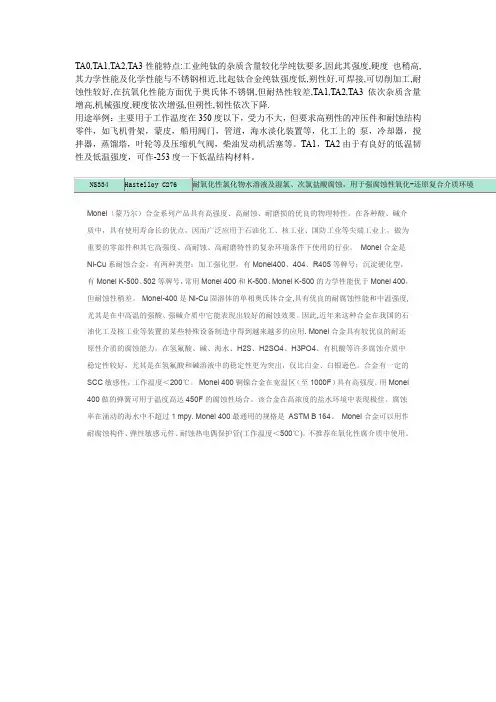

TA0,TA1,TA2,TA3性能特点:工业纯钛的杂质含量较化学纯钛要多,因此其强度,硬度也稍高,其力学性能及化学性能与不锈钢相近,比起钛合金纯钛强度低,朔性好,可焊接,可切削加工,耐蚀性较好,在抗氧化性能方面优于奥氏体不锈钢,但耐热性较差,TA1,TA2,TA3依次杂质含量增高,机械强度,硬度依次增强,但朔性,韧性依次下降.用途举例：主要用于工作温度在350度以下，受力不大，但要求高朔性的冲压件和耐蚀结构零件，如飞机骨架，蒙皮，船用阀门，管道，海水淡化装置等，化工上的泵，冷却器，搅拌器，蒸馏塔，叶轮等及压缩机气阀，柴油发动机活塞等。
TA1，TA2由于有良好的低温韧性及低温强度，可作-253度一下低温结构材料。
Monel（蒙乃尔）合金系列产品具有高强度、高耐蚀、耐磨损的优良的物理特性。
在各种酸、碱介质中，具有使用寿命长的优点，因而广泛应用于石油化工、核工业、国防工业等尖端工业上，做为重要的零部件和其它高强度、高耐蚀、高耐磨特性的复杂环境条件下使用的行业。
Monel合金是Ni-Cu系耐蚀合金，有两种类型：加工强化型，有Monel400、404、R405等牌号；沉淀硬化型，有Monel K-500、502等牌号，常用Monel 400和K-500、Monel K-500的力学性能优于Monel 400，但耐蚀性稍差。
Monel-400是Ni-Cu固溶体的单相奥氏体合金,具有优良的耐腐蚀性能和中温强度,尤其是在中高温的强酸、强碱介质中它能表现出较好的耐蚀效果。
因此,近年来这种合金在我国的石油化工及核工业等装置的某些特殊设备制造中得到越来越多的应用. Monel合金具有较优良的耐还原性介质的腐蚀能力，在氢氟酸、碱、海水、H2S、H2SO4、H3PO4、有机酸等许多腐蚀介质中稳定性较好，尤其是在氢氟酸和碱溶液中的稳定性更为突出，仅比白金、白银逊色。
合金有一定的SCC敏感性，工作温度＜200℃。
Monel 400铜镍合金在宽温区（至1000F）具有高强度。
钛及钛合金的分类
钛及钛合金的分类市场供货的钛产品主要有工业纯钛和钛合金两大类：一.工业纯钛：钛属于多晶型金属，在低于882℃为a晶型，原子结构呈密排六方晶格，从882℃至熔点都是B晶型，呈体心立方晶格。
工业纯钛在金相组织上呈现a相，如果退火完全的话，是大小基本相等等轴状单项晶格。
由于存在着杂质，所以工业纯钛中也存在着少量的B相。
基本上是沿着晶界分布。
工业纯钛按GB/T3620.1—2007新标准共有九个牌号，TA1类型的有三个，TA2—TA4每个类型的各有两个，它们的差别就是纯度的不同。
从表中我们可以看出，从TA1—TA4每个牌号都有一个后缀带ELI的牌号，这个ELI是英文低间隙元素的缩写，也就是高纯度的意思。
由于Fe，C, N, H, O在a—Ti 中是以间隙元素存在的，它们的含量多少对工业纯钛的耐腐蚀性能以及力学性能产生很大的影响，C,N,O固溶于钛中可以使钛的晶格产生很大的畸变，使钛的被强烈的强化和脆化。
这些杂质的存在是生产过程中由生产原料带入的，主要是海绵钛的质量。
要是想生产高纯度的工业纯钛钛锭，就得使用高纯度的海绵钛。
在标准中，带ELI的牌号在这6个元素含量的最高值均低于不带ELI的牌号。
这些标准的修改是参照国际上或者说是西方国家的标准（我们国家的标准正在努力向西方国家靠拢，因为我们国家的很多基础工业还是比他们落后一些，很多老标准都是沿袭前苏联的），特别是在杂质的含量以及室温力学性能上各牌号的指标和国际上，以及西方国家基本上保持一致。
这个新标准主要是参照ISO（国际标准）外科植入物和美国ASTM材料标准（B265, B338, B348, B381, B861, B862, B863这七个标准）。
并且与ISO和美国的ASTM标准相对应，例如TA1对应Gr1, TA2对应Gr2, TA3对应Gr3, TA4对应Gr4。
这样有利于各个行业在选材和应用上明晰各国标准的参照，也有利于在技术和商贸上与国际上的交流。
钛合金单词

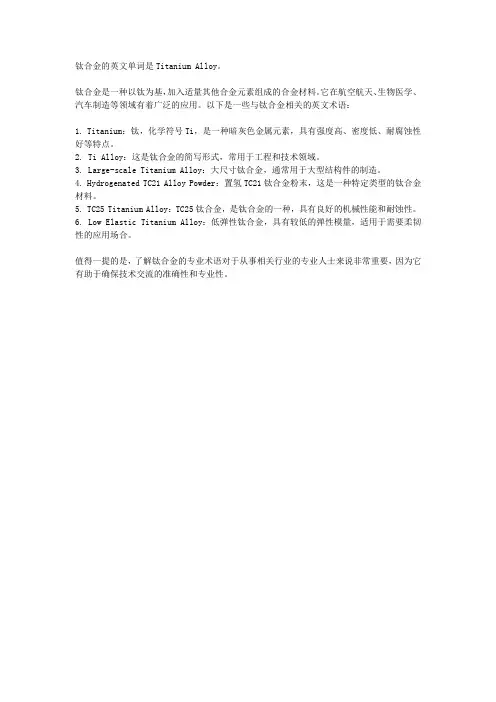

钛合金的英文单词是Titanium Alloy。
钛合金是一种以钛为基，加入适量其他合金元素组成的合金材料。
它在航空航天、生物医学、汽车制造等领域有着广泛的应用。
以下是一些与钛合金相关的英文术语：
1. Titanium：钛，化学符号Ti，是一种暗灰色金属元素，具有强度高、密度低、耐腐蚀性好等特点。
2. Ti Alloy：这是钛合金的简写形式，常用于工程和技术领域。
3. Large-scale Titanium Alloy：大尺寸钛合金，通常用于大型结构件的制造。
4. Hydrogenated TC21 Alloy Powder：置氢TC21钛合金粉末，这是一种特定类型的钛合金材料。
5. TC25 Titanium Alloy：TC25钛合金，是钛合金的一种，具有良好的机械性能和耐蚀性。
6. Low Elastic Titanium Alloy：低弹性钛合金，具有较低的弹性模量，适用于需要柔韧性的应用场合。
值得一提的是，了解钛合金的专业术语对于从事相关行业的专业人士来说非常重要，因为它有助于确保技术交流的准确性和专业性。
钛基本知识
钛基本知识介绍从发现钛元素到制得纯品，历时一百多年。
而钛真正得到利用，认识其本来的真面目则是本世纪40年代以后的事情了。
地理表面十公里厚的地层中，含钛达千分之六，比铜多6l倍。
随便从地下抓起一把泥土，其中都含有千分之几的钛，世界上储量超过一千万吨的钛矿并不希罕。
海滩上有成亿吨的砂石，钛和锆这两种比砂石重的矿物，就混杂在砂石中，经过海水千百万年昼夜不停地淘洗，把比较重的钛铁矿和锆英砂矿冲在一起，在漫长的海岸边，形成了一片一片的钛矿层和锆矿层。
这种矿层是一种黑色的砂子，通常有几厘米到几十厘米厚。
1947年，人们才开始在工厂里冶炼钛。
当年，产量只有2吨。
1955年产量激增到2万吨。
1972年，年产量达到了 20万吨。
钛的硬度与钢铁差不多，而它的重量几乎只有同体积的钢铁的一半，钛虽然稍稍比铝重一点，它的硬度却比铝大2倍。
现在，在宇宙火箭和导弹中，就大量用钛代替钢铁。
据统计，目前世界上每年用于宇宙航行的钛，已达一千吨以上极细的钛粉，还是火箭的好燃料，所以钛被誉为宇宙金属，空间金属。
钛的耐热性很好，熔点高达1725℃。
在常温下，钛可以安然无恙地躺在各种强酸强碱的溶液中。
就连最凶猛的酸——王水，也不能腐蚀它。
钛不怕海水，有人曾把一块钛沉到海底，五年以后取上来一看，上面粘了许多小动物与海底植物，却一点也没有生锈，依旧亮闪闪的。
现在，人们开始用钛来制造潜艇一——钛潜艇。
由于钛非常结实，能承受很高的压力，这种潜艇可以在深达4500米的深海中航行。
钛没有磁性，用钛建造的核潜艇不必担心磁性水雷的攻击。
钛耐腐蚀，所以在化学工业上常常要用到它。
过去，化学反应器中装热硝酸的部件都用不锈钢。
不锈钢也怕那强烈的腐蚀剂——热硝酸，每隔半年，这种部件就要统统换掉。
现在，用钛来制造这些部件，虽然成本比不锈钢部件贵一些，但是它可以连续不断地使用五年，计算起来反而合算得多。
钛的最大缺点是难于提炼。
主要是因为钛在高温下化合能力极强，可以与氧、碳、氮以及其他许多元素化合。
钛合金介绍PPT课件
30
2019/10/24 31
32
魏氏组织α 片结构的断裂韧性与屈服强度的关系
33
α 稳定元素和间隙元素的固溶强化
间隙元素的硬化能力比α 稳定元素大，源于形成强的 局部定向电子结合键。
34
β稳定元素的钛固溶强化作用
α +β 型钛合金的退火组织为α +β ，以TC加顺序号表示其合金
的牌号。 合金同时含有β 相稳定元素和α 相稳定元素。组织以α 相为主，β 相的数量通常不超过30%。 合金可通过淬火及时效进行强化，多在退火状态下使用。α+β 型钛合金的室温强度和塑性高于α 型钛合金，生产工艺比较简单， 通过改变成分和选择热处理制度又能在很宽的范围内改变合金的 性能，应用比较广泛，尤以TC4用途最广，用量最多。
（1）产生β相共析分解的元素，如铬、钴、锰、钨、铁、镍、
铜、银、金、钯、铂等。随温度降低， β相会发生共析分解， 析出α相及金属间化合物相。铜、硅等合金化时，共析转变快， 析出TiCu2，Ti5Si3。而铁、锰、铬、钴、镍等合金化时则速率 较慢，即使连续缓慢冷却，也可能转变不完全，保留一些残余 的β相。当快速冷却时，共析反应可以被完全抑制，过冷β相可 保留到室温，而不产生相变。
25
气体杂质元素的作用
氢：稳定β相元素。
在335℃下，氢在α -Ti的溶解度为0.18%，并随温度降低而迅速 下降。故α相钛合金很容易发生氢脆，脆化原因是生成TiH2氢化物， 一般纯α-Ti的冲击韧性αK≈180J/cm2，当w(H)=0.015%时， αK 降至30J/cm2。因此，具有α 及α ＋β 组织的钛合金要求含氢量低， 一般采用真空冶炼，使含氢量较低。
钛合金(Ti)
四、应用与发展
1、宇航工业中的发展
F22战斗机
2、民用工业
高尔夫球头 钛合金网球球拍
3、汽车工业
赛车 排气管
本章小结
1. 钛合金是一种新型高能结构材料。它具有密度小、比强度高、耐高 温、热导率低和耐腐蚀等优良特点，且资源丰富，已成为航天化 工等部门广泛应用的材料。 2.α钛合金的主要元素是α稳定元素和中性元素锡，主要起固溶强化作用。 由于此类合金具态下使用。 3.β钛合金主加元素是扩大β相区的钼、钒铬等元素，此外还加入少量的 铝。这类合金主要通过时效硬化得到高强度，但耐热性差，在制 备过程中具有良好的工艺性。因其合金化复杂，故应用受一定的 限制。 4.α+β钛合金是目前最重要的一类钛合金。 α+β同时加入了α稳定元素 和β稳定元素，使α和β相都得到强化。钛合金力学性能变化范围 宽，可适应各种用途，约占航空使用钛合金的70%以上。
一、概述
钛的基本性质
1.
2. 3. 4. 5.
存在两种同素异构转变 α（密排六方）和 β （体心立方结构） 比强度高 耐腐蚀性好 低温性能好 热导率低
工业用钛合金的主要元素：
①α稳定元素 有铝、碳、氧和氮等。其中铝是钛 合金主要合金元素，它对提高合金的常温和高温 强度、降低比重、增加弹性模量有明显效果。 ②β稳定元素 又可分同晶型和共析型二种。前者有 钼、铌、钒等；后者有铬、锰、铜、铁、硅等。 ③中性元素 有锆、锡等。
二、常用钛合金
分类：
我国工业纯钛分为TAO、TA1、TA2、TA3四级。 美国定为Gr1、Gr2、Gr3、Gr4四级，日本分为 1种、2种、3种、4种四级。 1、按照合金在平衡和亚稳定状态的相组成，钛合 金可分为α、α+ß和 ß三大类。（我国钛合金 国标牌号中，TA系列代表α型钛合金；TB系列代 表ß型钛合金；TC系列代表α+ß型钛合金。） 2、按照使用性能特点，则可分为结构钛合金、耐 热（热强）钛合金和抗钛合金等类。
钛及钛合金分类
钛及钛合金分类钛是一种具有广泛应用前景的金属材料，它具有低密度、高强度、优异的耐腐蚀性能等特点，因此被广泛应用于航空航天、汽车、化工等众多领域。
钛的分类主要基于其合金成分、晶体结构和加工工艺等方面的不同。
本文将介绍钛及钛合金的分类，并对每一类进行详细的描述。
一、钛的分类1.按合金成分分类根据合金中所包含的元素种类和含量不同，钛可以分为纯钛和合金钛两类。
纯钛: 纯钛是指含有至少99.5%纯度的钛。
它具有优良的耐腐蚀性、低密度、高强度和良好的可锻性。
纯钛广泛应用于航空航天、医疗器械等领域。
合金钛: 合金钛是指将其他金属元素合金化到钛中，以改变钛的物理和化学性质。
常见的合金钛包括钛铝合金、钛镁合金、钛锆合金等。
2.按晶体结构分类钛及钛合金可分为α型钛合金、β型钛合金、α-β型钛合金和亚共析钛合金等几种晶体结构分类。
α型钛合金: α型钛合金主要是由α相组成，具有良好的可塑性和焊接性能，在航空航天和海洋工程等领域有广泛应用。
β型钛合金: β型钛合金主要由β相组成，具有高强度和优异的耐热性能。
它被广泛应用于航空发动机和高温设备等领域。
α-β型钛合金: α-β型钛合金同时包含α相和β相，具有良好的机械性能和耐腐蚀性能，在制造航空器结构材料和骨科植入材料方面具有重要应用价值。
亚共析钛合金: 亚共析钛合金是指在合金中含有亚共析相，具有良好的耐腐蚀性和高温强度，被广泛应用于核工业和航空航天工业等领域。
二、钛合金的分类1.按合金元素分类根据合金中所添加的元素种类和含量不同，钛合金可以分为钛铝合金、钛镁合金、钛锆合金等。
钛铝合金: 钛铝合金以铝作为主要合金元素，并添加其他元素如钼、锡等，具有高强度和良好的热处理性能。
钛镁合金: 钛镁合金以镁作为主要合金元素，并添加少量的锆、铝等元素，具有轻质和高强度的特点。
钛锆合金: 钛锆合金以锆作为主要合金元素，并添加小量的铁、铬等元素，具有良好的耐腐蚀性和高温强度。
2.按应用领域分类根据钛合金在不同领域的应用特点，钛合金可以分为航空航天钛合金、生物医用钛合金、汽车用钛合金等。
海绵钛_钛锭_转换率_概述说明以及解释
海绵钛钛锭转换率概述说明以及解释1. 引言1.1 概述在钛合金生产领域中，海绵钛和钛锭是两个重要的概念。
海绵钛是将钛矿经过冶炼、还原等工艺制成的多孔固体材料，而钛锭则是通过进一步加工和铸造得到的金属钛块。
转换率则是衡量从海绵钛到最终产品——钛锭的转化效率。
1.2 文章结构本文分为五个部分进行阐述。
首先，引言部分提供了对本文主题的概述及文章结构的介绍。
其次，对海绵钛和钛锭这两个关键术语进行了简要说明。
随后，在转换率概述部分，将全面解释什么是转换率以及影响它的因素和改善方法。
最后，在结论部分进行总结和讨论。
1.3 目的本文旨在提供关于海绵钛与钛锭转换率概念的详尽说明，并探讨影响转换率的因素以及可以采取的改善措施。
通过深入剖析这些内容，读者将更好地理解如何提高钛合金生产过程中的转换效率，从而实现更高的产量和质量。
这对于相关行业从业人员和钛合金生产企业都具有重要的指导意义。
以上是“1. 引言”部分的内容，介绍了文章的概述、结构以及目的。
下文将进一步展开讨论海绵钛、钛锭和转换率概念，并研究影响转换率的因素和改善方法。
最后，通过总结与讨论，得出结论。
2. 海绵钛海绵钛是一种以纯度较高的金属钛为原材料制成的多孔性材料。
它具有无机纤维形状，并且呈现出类似于海绵的外观和质地，因此得名。
海绵钛具有良好的比表面积和孔隙结构，这使得它在许多领域中具有广泛的应用。
海绵钛通常通过两种主要方法制备：化学方法和物理方法。
化学制备方法包括溶液浸渍、溶胶-凝胶法等；物理制备方法包括粉末冶金法、电沉积法等。
这些方法都可以根据需要进行调整，以获得所需粒径分布、比表面积和孔隙率。
由于其特殊的孔洞结构，海绵钛在许多应用中起到重要作用。
首先，在能量领域，海绵钛被广泛应用于太阳能电池板、燃料电池和储氢合金等器件中。
其高比表面积能够提供更大的反应界面，增强光吸收或催化反应效果。
其次，在生物医学领域，海绵钛具有良好的生物相容性和可降解性，因此被用作骨修复材料、医药缓释载体等。
钛的等级分类
钛的等级分类钛是一种常见的金属元素，具有优异的物理和化学性质，广泛应用于各个领域。
根据钛的等级分类，可以分为工业纯钛、航空级钛和医用钛。
本文将从这三个等级分类来介绍钛的特点和应用。
一、工业纯钛工业纯钛是指纯度达到99.5%以上的钛材料。
它具有密度低、强度高、耐腐蚀等特点，是一种理想的结构材料。
工业纯钛广泛应用于船舶、化工、电子、纺织、冶金等行业。
例如，在船舶制造中，工业纯钛可以用于制造船体结构，提高船舶的抗腐蚀性能和强度。
在化工领域，工业纯钛可以用于制造反应器、换热器等设备，耐腐蚀性能优异。
此外，工业纯钛还可以用于制造电子产品、纺织设备和高温炉具等。
二、航空级钛航空级钛是指用于航空航天领域的钛材料，纯度要求更高，一般要求达到99.9%以上。
航空级钛具有高强度、低密度、良好的耐腐蚀性和高温性能。
因此，航空级钛广泛应用于航空航天领域。
例如，在航空航天器制造中，航空级钛可以用于制造发动机零件、机身结构和航空器外壳等。
航空级钛的应用可以减轻飞机的重量，提高燃油效率和飞行性能。
此外，航空级钛还可以用于制造导弹、卫星和航天器等。
三、医用钛医用钛是指用于医疗领域的钛材料，纯度要求更高，一般要求达到99.95%以上。
医用钛具有生物相容性好、低密度、高强度和良好的耐腐蚀性。
因此，医用钛广泛应用于人工骨骼、人工关节、牙科种植和外科器械等。
例如，在人工关节制造中，医用钛可以用于制造髋关节、膝关节和肩关节等，可以与人体组织良好结合，减少排异反应。
在牙科种植中，医用钛可以用于制作种植体，可以与牙龈和骨组织良好结合，恢复牙齿功能。
总结起来，钛的等级分类包括工业纯钛、航空级钛和医用钛。
不同等级的钛具有不同的纯度要求和应用领域。
工业纯钛广泛应用于船舶、化工、电子和纺织等行业；航空级钛主要应用于航空航天领域，用于制造飞机零件和航天器；医用钛主要应用于医疗领域，用于制造人工骨骼、人工关节和牙科种植等。
这些钛材料的应用，不仅提高了产品的性能和质量，也推动了相关行业的发展。
