电厂锅炉高温再热器爆管原因分析与对策
锅炉受热面爆管原因分析及防范策略
锅炉受热面爆管原因分析及防范策略关键词：电厂；锅炉受热面；爆管原因；防范措施1、锅炉受热面爆管概述锅炉受热面爆管指的是锅炉运行的过程中突发的管道暴烈，一般伴随着较为明显爆破声和喷射而出的水及水蒸气。
此时，锅炉的气压表、水流量表、蒸汽流量表等均出现异常，锅炉炉膛内的燃烧方式也由负压燃烧变为正压燃烧，炉烟和蒸汽也从炉墙的门孔及漏风处大量喷出。
由于管道劈裂，锅炉管道系统内的气压出现异常，由于气压过低因此锅炉内的水位难以维持正常，锅炉内部炉膛的温度开始逐渐降低，排烟温度随着降低，严重时可引起炉膛灭火，造成锅炉燃烧效率降低，灰渣斗内灰量增多且伴随有湿灰。
锅炉受热面爆管出现问题时能直接引起锅炉系统运行异常，造成锅炉引风机负荷增加，电流变大，锅炉系统安全性受到影响[1]。
2、火电厂锅炉受热面爆管的原因分析2.1受热面材设计不达标导致爆管锅炉受热面是进行能量转换的重要工具，一侧的金属面需要在较为苛刻的条件下工作，而另一侧则需要两种不同的介质传递热量，这样的情况下自身设备会承受较大的负荷，而且自身工作又比较复杂，想要确保其稳定工作需要承担较大的负荷。
在这样的条件下使得其工作具有一定的特殊性，同时还对于设备的自身材料具有较高的要求，在进行设计工作的过程中相关人员需要结合实际情况做好相关内容的改善，从而设定较为明确的锅炉运行参数，同时还要考虑到自身工作的一些问题，如负荷情况以及材料的耐热性、强度以及韧性等。
如果受热材料没有达到相应的标准，在整个运行的过程中往往会因为实际温度过高从而导致管出现变化，在这样的情况下其会受到高压作用最终导致爆管，这也充分说明材质具有一定的重要性。
2.2受热面管焊接因素锅炉受热面管应用与锅炉系统中的不同部位，受热面管子与锅炉设备之间需要焊接连接，来提高受热面馆和锅炉之间的整体性与稳定性。
锅炉受热面管焊接口、焊接缝的处理等质量不达标，受热面管设计不够规范等都会造成受热面管承受高温高压荷载的能力降低。
锅炉高温过热器爆管原因分析及措施
锅炉高温过热器爆管原因分析及措施摘要：合理地配置供热热源，优化选择工业锅炉容量和台数，同时优化运行调整模式，是解决锅炉低负荷运行问题的有效措施。
通过爆口宏观形貌分析、化学成分分析、显微组织观察、力学性能试验，认为T91钢高温过热器早期失效的原因是管子内存在异物堵塞，管子长期过热后加速老化，性能下降，最终导致爆管，分析堵塞原因并提出了相应对策。
通过对化学成分、力学性能、金相、能谱、扫描电镜结果的分析诊断，找出了高温过热器爆管失效的原因，提出了预防措施。
关键词：锅炉高温；高温过热器；爆管原因引言高温过热器管作为锅炉四大管道之一，其作用是将饱和蒸汽定压加热到过热蒸汽。
过热器是锅炉最复杂的受热面，受热面管壁温度高，管内蒸汽温度高，高温烟气除了受热面进行对流换热外，还对受热面进行辐射换热。
当受热面受到烟气腐蚀、高温腐蚀或者锅炉结构不当导致受热面管内壁通流流量减小时，往往会使部分管壁超过许用温度，热稳定性下降，甚至造成受热面管壁过热、爆管等。
过热器对锅炉的安全性和经济性有着重要意义，它的运行工况不仅决定着主蒸汽品质的高低，而且关系着锅炉的安全运行。
1锅炉高温过热器爆管的重要性锅炉受热面管寿命受其煤质质量、烟气流程条件、运行工况、汽水品质的影响，爆管事故较多。
据统计，2009年由于燃煤紧缺，煤质大幅下降，锅炉实际燃用的煤种严重偏离设计煤种，造成锅炉运行工况变差，致使锅炉因超温、高温腐蚀、磨损等原因爆管不断，全年牡丹江第二发电厂7台机组，锅炉受热面共发生了9次爆管事故，其中#7炉高温过热器在短短的3天内发生爆管事故2起，严重影响机组的安全经济运行。
对其它受热面管不留死角的进行全面检查，并对有怀疑超温的高温过热器管进行取样分析。
由于整圈管子的质量已受其影响，表面过热起皮，受损严重，故对该圈管子更换处理。
建议合理布置受热面管壁温度测点，严格监视受热面管壁温度的变化，防止事故发生及扩大。
加强对高温过热器的外壁损伤宏观检查，对管屏变形情况及时矫正，防止损伤和变形部位受到局部过热，更换壁厚减薄严重的管段。
锅炉受热面爆管原因分析及防范措施

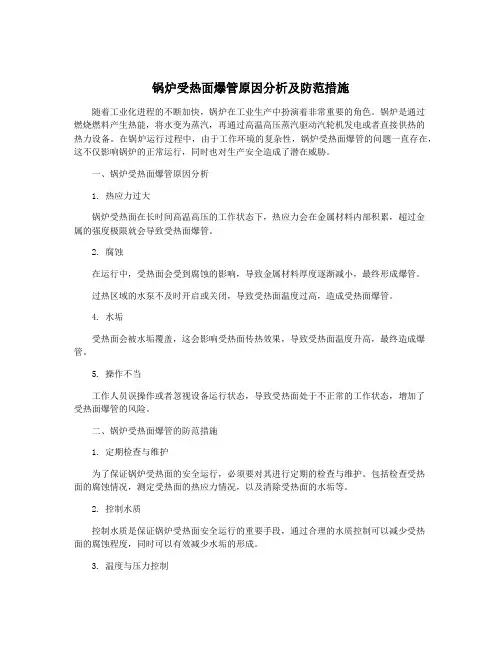

锅炉受热面爆管原因分析及防范措施随着工业化进程的不断加快，锅炉在工业生产中扮演着非常重要的角色。
锅炉是通过燃烧燃料产生热能，将水变为蒸汽，再通过高温高压蒸汽驱动汽轮机发电或者直接供热的热力设备。
在锅炉运行过程中，由于工作环境的复杂性，锅炉受热面爆管的问题一直存在，这不仅影响锅炉的正常运行，同时也对生产安全造成了潜在威胁。
一、锅炉受热面爆管原因分析1. 热应力过大锅炉受热面在长时间高温高压的工作状态下，热应力会在金属材料内部积累，超过金属的强度极限就会导致受热面爆管。
2. 腐蚀在运行中，受热面会受到腐蚀的影响，导致金属材料厚度逐渐减小，最终形成爆管。
过热区域的水泵不及时开启或关闭，导致受热面温度过高，造成受热面爆管。
4. 水垢受热面会被水垢覆盖，这会影响受热面传热效果，导致受热面温度升高，最终造成爆管。
5. 操作不当工作人员误操作或者忽视设备运行状态，导致受热面处于不正常的工作状态，增加了受热面爆管的风险。
二、锅炉受热面爆管的防范措施1. 定期检查与维护为了保证锅炉受热面的安全运行，必须要对其进行定期的检查与维护。
包括检查受热面的腐蚀情况，测定受热面的热应力情况，以及清除受热面的水垢等。
2. 控制水质控制水质是保证锅炉受热面安全运行的重要手段，通过合理的水质控制可以减少受热面的腐蚀程度，同时可以有效减少水垢的形成。
3. 温度与压力控制合理的控制过热状态的温度和压力，防止因为过热导致受热面爆管。
监测过热状态下的水泵工作情况，确保及时启停，调整工作状态。
4. 操作规程制定针对锅炉操作的相关规程，合理分工，严格执行，防止操作不当引发的事故。
5. 安全设备安装为锅炉受热面安装一些安全设备，如安全阀、超温器、低液位保护器等安全装置，以便在爆管发生时及时采取措施防范风险。
总结：锅炉受热面爆管是一个非常严重的问题，一旦发生可能导致灾难性的后果。
我们必须对锅炉受热面的原因加以分析，并且采取一系列有效的防范措施。
只有这样，才能保证工业生产的连续稳定运行，同时保障人员和设备的安全。
锅炉过热器爆管原因分析及对策
锅炉过热器爆管原因分析及对策引言锅炉过热器是锅炉中的重要组成部分，负责将燃烧产生的高温烟气与水进行换热，以提供高温高压的蒸汽。
然而，由于各种因素的影响，锅炉过热器爆管现象时有发生，严重影响锅炉的安全运行。
本文将对锅炉过热器爆管的原因进行分析，并提出相应的对策。
原因分析1. 温度过高过高的温度是导致锅炉过热器爆管的主要原因之一。
当锅炉蒸汽温度超过设计工作温度时，过热器的金属材料容易发生膨胀和变形，从而导致管道的破裂。
2. 压力异常锅炉过热器爆管还与压力异常有关。
当锅炉压力超过设计压力时，过热器的结构受到过大的负荷，管道极易发生破裂。
另外，过热器内的水流量不足或受阻也会导致局部的压力过高，从而引发爆管。
3. 水质不合格水质不合格是导致锅炉过热器爆管的另一个重要原因。
水中的杂质、溶解气体和盐类等物质会在过热器内沉积和结垢，增加了管道的阻力，使得过热器的冷却效果减弱，导致爆管的风险增加。
4. 设计和制造问题有些锅炉过热器的设计和制造问题也是导致爆管的原因。
例如，过热器管道的焊接质量不合格、结构强度不足等问题会使管道易于破裂。
此外，如果过热器的尺寸设计不合理，也会导致管道局部过热，进而导致爆管。
对策1. 加强水质管理为了预防锅炉过热器爆管，首先要加强水质管理工作。
定期对锅炉内的水质进行检测，确保水质符合要求。
对于水质不合格的情况，要及时进行处理，使用适当的水处理设备进行除垢和除氧处理，确保水质清洁、无杂质。
2. 控制温度和压力合理控制锅炉的温度和压力是防止过热器爆管的重要措施之一。
严格按照锅炉的设计工作参数进行运行，不超过设计温度和压力范围。
对于温度和压力异常的情况，要立即停机检修，确保锅炉运行在安全状态下。
3. 提高过热器结构强度对于设计和制造问题导致的过热器爆管，要采取相应的措施加以解决。
加强对过热器管道的焊接质量检查，确保焊接工艺符合标准。
另外，对于结构强度不足的过热器，应该进行改造或更换，确保其能承受设计工作条件下的压力和温度。
电厂锅炉过热器 再热器管壁超温原因分析及预防措施
电厂锅炉过热器再热器管壁超温原因分析及预防措施电厂锅炉过热器再热器管壁超温原因分析及预防措施在电厂中，锅炉过热器和再热器是非常重要的设备，它们承担着将焚烧过程中产生的高温高压蒸汽进行过热和再热的任务。
然而，在运行过程中，经常会出现过热器和再热器管壁超温的问题，这会导致设备的性能下降、安全性降低。
因此，本文将对过热器和再热器管壁超温的原因进行分析，并提出相应的预防措施。
一、过热器和再热器管壁超温原因分析1. 燃烧状况异常燃烧状况异常是导致过热器和再热器管壁超温的主要原因之一。
燃烧不完全、气流分布不均匀、火焰在炉膛内波动剧烈等问题都会导致辐射和对流传热不均匀，使得部分管壁温度升高，超过其设计温度。
2. 水质问题水质问题也是导致管壁超温的重要因素之一。
当水中含有过多的溶解气体、不溶性物质或其他杂质时，会导致管壁附着物形成，形成热阻，导致管壁温度升高。
3. 管道堵塞管道堵塞同样会导致管壁温度升高。
当锅炉管道内的水垢、沉积物或其它杂质积聚过多时，不仅会降低热传导能力，还会阻碍管道内流体的流动，导致局部管壁温度升高。
4. 运行参数异常运行参数异常也会导致管壁超温的问题。
例如，过高的蒸汽流量、过低的供水温度、过高的供水压力等都会使管壁温度超过设计温度。
二、过热器和再热器管壁超温的预防措施1. 优化燃烧状况通过调整锅炉的燃烧参数和火焰分布，减少炉膛内火焰的波动，提高燃烧效率，降低管壁温度。
此外，定期清洗燃烧器、炉膛和锅炉的燃烧区域，避免积聚物的形成，以减少管壁温度升高的可能性。
2. 加强水质管理加强水质管理，控制水中的溶解气体、不溶性物质和杂质的含量。
定期进行水处理，清除管道内的水垢和附着物。
同时，排放并替换含有过多杂质的水，以保持良好的水质，降低管壁温度。
3. 定期清洗管道定期清洗管道，减少管道内的沉积物、水垢和杂质的积聚。
可以采用化学清洗、水冲洗等方法，对管道进行彻底的清洗和冲洗，保持管道的畅通，减少管壁温度升高。
「锅炉过热器爆管原因及对策」
「锅炉过热器爆管原因及对策」锅炉过热器爆管是指在锅炉运行过程中，过热器中的管道发生破裂现象，造成热水蒸汽泄露。
这是锅炉安全运行的重大隐患，可能导致事故发生，给生产和人员带来巨大危害。
本文将探讨锅炉过热器爆管的原因及其对策。
一、锅炉过热器爆管的原因1.高温腐蚀：锅炉过热器工作在高温高压下，烟道气体中含有大量的酸性气体和腐蚀性物质，以及高温的烟尘颗粒等。
这些物质对过热器管道表面进行腐蚀，导致管道壁的腐蚀加速，最终导致管道破裂。
2.循环冷却不良：过热器的工作需要通过循环冷却水冷却管道表面，而如果冷却不良，会导致管道表面温度过高，增加管道变形和破裂的风险。
3.管道疲劳：过热器工作在高温高压下，热膨胀和冷缩的循环会使管道产生变形。
长期以来，这种循环变形会导致管道出现疲劳破坏，最终引发管道破裂。
4.过热器设计问题：如果过热器的设计参数不符合实际工况，或者工程施工中存在问题，都会导致过热器爆管的风险增加。
二、锅炉过热器爆管的对策1.加强水质处理：锅炉运行过程中，要对给水进行适当的预处理，去除水中的悬浮固体、溶解气体和非溶解固体等杂质。
避免水中含有腐蚀性物质，减少对过热器的腐蚀。
2.加强过热器的维护保养：定期对过热器进行检查和清洗，确保管道表面洁净，消除可能导致热量传导不良的因素。
定期清洗冷却水系统，保持冷却水的通畅。
3.控制过热器温度：通过对过热器温度进行控制，避免温度超过设计参数，减少过热器的腐蚀和疲劳破坏风险。
4.加强管道检测：采用无损检测技术，对过热器管道进行定期检测，发现问题及时修复，避免事故发生。
5.合理设计和选择材料：在过热器的设计中，要合理选择管道的材料，并严格按照设计参数进行施工。
同时，要根据实际工况调整过热器设计参数，确保运行的稳定和安全。
6.强化人员培训：提高锅炉操作人员的技能水平，使其能够熟练掌握从锅炉运行状态的监控、故障诊断到应急处理等工作，提前发现和解决问题，确保锅炉运行的安全和稳定。
过热器爆管的根本原因及对策
过热器爆管的根本原因及对策二十世纪八十年代初，美国电力研究院经过长期大量研究，把锅炉爆管机理分成六大类，共22种。
在22种锅炉爆管机理中，有7种受到循环化学剂的影响，12种受到动力装置维护行为的影响。
我国学者结合我国电站锅炉过热器爆管事故做了大量研究，把电站锅炉过热器爆管归纳为以下九种不同的机理。
1、长期过热1.1失效机理长期过热是指管壁温度长期处于设计温度以上而低于材料的下临界温度，超温幅度不大但时间较长，锅炉管子发生碳化物球化，管壁氧化减薄，持久强度下降，蠕变速度加快，使管径均匀胀粗，最后在管子的最薄弱部位导致脆裂的爆管现象。
这样，管子的使用寿命便短于设计使用寿命。
超温程度越高，寿命越短。
在正常状态下，长期超温爆管主要发生在高温过热器的外圈和高温再热器的向火面。
在不正常运行状态下，低温过热器、低温再热器的向火面均可能发生长期超温爆管。
长时超温爆管根据工作应力水平可分为三种：高温蠕变型、应力氧化裂纹型、氧化减薄型。
1.2产生失效的原因(1)管内汽水流量分配不均；(2)炉内局部热负荷偏高；(3)管子内部结垢；(4)异物堵塞管子；(5)错用材料；(6)最初设计不合理。
1.3故障位置(1)高温蠕变型和应力氧化裂纹型主要发生在高温过热器的外圈的向火面；在不正常的情况下，低温过热器也可能发生；(2)氧化减薄型主要发生在再热器中。
1.4爆口特征长期过热爆管的破口形貌，具有蠕变断裂的一般特性。
管子破口呈脆性断口特征。
爆口粗糙，边缘为不平整的钝边，爆口处管壁厚度减薄不多。
管壁发生蠕胀，管径胀粗情况与管子材料有关，碳钢管径胀粗较大。
20号钢高压锅炉低温过热器管破裂，最大胀粗值达管径的15%，而12CrMoV钢高温过热器管破裂只有管径5%左右的胀粗。
(1)高温蠕变型a.管子的蠕胀量明显超过金属监督的规定值，爆口边缘较钝；b.爆口周围氧化皮有密集的纵向裂纹，内外壁氧化皮比短时超温爆管厚，超温程度越低，时间越长，则氧化皮越厚和氧化皮的纵向裂纹分布的范围也越广；c.在爆口周围的较大范围内存在着蠕变空洞和微裂纹；d.向火侧管子表面已完全球化；e.弯头处的组织可能发生再结晶；f.向火侧和背火侧的碳化物球化程度差别较大，一般向火侧的碳化物己完全球化。
锅炉受热面超温爆管的原因及预防措施
锅炉受热面超温爆管的原因及预防措施姓名：XXX部门：XXX日期：XXX锅炉受热面超温爆管的原因及预防措施在火电生产中，锅炉承压受热面超温爆管事故在非计划停炉中占有较大的比重,是影响机组安全稳定运行的主要因素,因此解决超温问题十分重要，现根据部分经验数据粗浅分析如下：一、原因分析1）根据日常运行记录可以发现，每台炉都有燃烧调整不当的情况发生，例如，没有根据燃烧需要及时调整各层燃烧器或炉排的配风，使燃烧工况偏离设计值，火焰中心偏移，导致燃烧行程加长，炉膛出口烟温升高。
如果锅炉各角一次风口风量不均匀，给煤机或炉排转速不均匀也能造成燃烧中心偏斜，甚至贴壁燃烧，使水冷壁局部超温。
在启、停给煤机及锅炉负荷升降的过程中，由于运行工况的变化率过大，炉膛出口烟道温度场和速度场分布不均，也会加大局部超温的可能性。
2）根据空气动力场试验，炉膛出口处可能存在着一定的残余气流旋转现象，而一、二次风的动量比会影响到烟气流的旋转强度，使沿炉膛宽度方向的炉膛出口烟温和烟速分布存在一定的偏差，造成水平烟道的烟温分布不均，在这种情况下，烟气温度场和速度场的分布偏差就使受热面吸热产生了较大的偏差，加大了局部超温的幅度。
3）由于煤种原因造成过热器或水冷壁严重结焦，或者因设备老化，吹灰设备等因素导致炉膛部分受热面粘灰严重，促使受热面烟气温度进一步升高，加剧了过热器的超温，造成过热器爆管。
4）锅炉本体都有不同程度的漏风，造成炉膛出口烟道烟气量增加，也加剧了超温。
5）给水品质不合格或者因为没有进行定期排污、除氧效果差、汽第 2 页共 5 页包加药量不合适等因素造成给水品质不良，易对管子形成腐蚀，引起受热面管内结垢积盐，影响传热。
当给水不合格时，在水冷壁上结垢并形成垢下腐蚀，会造成受热面在运行中发生超温现象。
6）设计安装方面，由于管子的长度和焊口的数量不尽相同，这个客观因素不可避免地使各受热面出现热偏差，产生超温现象。
二、防止爆管采取的措施1、加强入炉煤的管理从入炉煤的指标控制入手，避免燃用偏离设计值过大的煤种，通过合理掺配煤达到合格入炉煤标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电厂锅炉高温再热器爆管原因分析与对策
发表时间：2018-07-09T09:50:18.187Z 来源：《电力设备》2018年第1期作者：樊跃龙范志刚郭凯凌通讯作者[导读] 摘要：电厂锅炉出现高温高热，导致再热器出现爆管的问题，这是问题是十分常见的问题，但是对于电厂锅炉的合理持续使用有十分重要的影响。
（山西漳电大唐塔山发电有限公司山西大同 037000）
摘要：电厂锅炉出现高温高热，导致再热器出现爆管的问题，这是问题是十分常见的问题，但是对于电厂锅炉的合理持续使用有十分重要的影响。
我国电厂目前所使用的很多300MW费单机组锅炉在开始投入使用的时候，容易出现高温再热器出现一种钢焊口出现爆破的问题。
笔者在本文中对高温再热器出现爆管的原因进行分析，并对爆口进行全面的深入检查，得出合理的管排结构和综合的爆管原因。
关键词：锅炉；再热器；爆管；应力
一、高温再热器爆管材质分析
1.钢102材料
对于钢102材料来说，其本身具有低碳、低合金贝氏体型热强钢。
钢102材料主要是利用钨钼复合固溶强化、钒钛复合弥散强化和微量硼的强化。
这样的钢材料具有优良的综合力学性能，而且通过高端的工艺性和抗氧化性，在热强性能和使用中具有良好的效果。
对于电厂的锅炉来说，其本身的核心材料需要进行长期的受热，所以需要使用钢102材料作为锅炉的受热面，在长期的运行过程中，钢102材料本身并没有受到温度的较大影响。
此种钢本身具有良好的焊接性，而且具有良好的淬硬倾向和冷裂倾向。
根据锅炉高温再热器爆管的情况进行分析和研究，将其中的两根钢接头及性能化验分析对比，最终发现爆管的原因并不是由于钢102材料所导致的。
2.SA-213TP347H材料
TP347H钢是铌稳定的铬镍奥氏体热强钢，我国存在与之相互性能类似的钢号。
通过对TP347H钢的性能进行研究分析发现，其本身具有良好的热强性，而且通过长久的使用发现还有较强的抗晶间腐蚀性能。
这样的特点可以将其使用在碱性和酸性的材料中，在海水中也有良好的耐腐蚀性。
对于大型机组的锅炉来说，其本身需要确保受热面具有良好的热强性。
TP347H钢具有良好的韧性和焊接性，可以较好的提升组织的综合稳定性。
在进行钢焊接的时候，可以进行手工的焊接，焊接所选用的焊条主要是奥132焊条。
3.Inconel82焊丝
Inconel82焊丝是比较有名的镍基焊丝，我国目前所生产的ERNiCr-3焊丝和其本身的性能是基本相同的。
而且从根本上来说，Inconel82焊丝的使用是比较广泛的，在很多大型的锅炉中，所使用的焊丝就是这样的焊丝。
Inconel82焊丝本身具有良好的延展性，而且具有热强性，通过在锅炉中使用Inconel82焊丝可以全面的提升锅炉整体的稳定性，在后期的锅炉使用中，能够全面的提升整体的热稳定性，确保能够达到锅炉的多方面要求。
二、爆口检查分析
1.爆口宏观检查
在本次研究中，有4中不同的钢接头出现的爆口。
通过对不同的钢接头情况进行分析和研究发现，TP347H及钢102侧管径都是比较正常的，而且没有出现粗胀的问题。
对于不同的爆口进行研究发现，爆口细长，就会出现外表面沿着焊接缝出现周围断裂的情况。
通过对管的表面进行研究发现，沿着焊接缝会出现一定的开裂问题，爆口两端沿着焊接缝向着边缘的风向进行延伸。
从其中的一个断口的断裂情况来看，其本身没有较为明显的塑形变形，而且出现了严重的脆性断裂。
裂缝裂纹起于外壁，而且逐渐开始向内壁出现了扩展的现象。
通过对爆口位置的异种钢进行切开，对接头的外表焊缝质量进行全面的检查，对焊口的根部焊缝质量进行全面的质量研究。
对于根部及性能焊缝研究发现，出现了一定的未焊透的问题，而且还有较大的焊瘤。
通过对断口的情况进行全面的研究和分析发现，裂纹主要是起源于表面的边缘，而且其中有很多相应的小裂纹。
在进行高温再热器内圈下部弯头的情况进行研究发现，其本身的管壁厚度与之相连接的管道壁面比传统的管壁厚两倍。
在进行场中加工的时候，需要确保两侧的焊接符合管道的要求。
在整个焊接的过程中，如果没有进行过过渡的处理，就会导致出现应力的集中，在焊接中也有大量的残余应力。
2.扫描电镜分析
在进行热扫描电镜分析的时候，首先需要在煤油中浸泡爆口处24小时以上，然后通过去锈剂进行去锈，利用缓蚀剂和超声振荡和丙酮溶液出去断面的浮锈，在整个处理的过程中，需要确保断面状态符合要求。
通过电镜的全面观察，对其中的各个部位进行未熔合缺陷的研究，其中还有很多小的裂纹。
对于断口上来说，主要的呈现出晶体的断裂方式。
通过对断口上的小裂纹情况进行研究发现，主要的裂纹线路是沿着晶再热的裂纹。
3.微观检查
在对异种钢结构焊缝及性能微观检查和分析的时候发现，其中的爆口处TP347H与钢102接头的焊缝组织为奥氏体。
对于熔合线处钢102侧有一定的脱碳现象，而且在接缝处有微小的裂缝。
裂口的开始点在坡口上的熔合线焊缝侧。
对于裂缝的附近进行微观检查，在焊缝的热影响区钢102中发现了还有一定的再热裂纹。
三、管排结构分析
对于管排结构进行分析的时候发现，高温再热器中的一根管主要的材料是钢102，对于不同的管材都需要进行性能的确保，紧挨的两根管之间需要有16mm以上的膨胀差。
对于不同的管排顶棚的焊接方法进行全面的固定，但是总体上来说，吸收膨胀本身是非常困难的。
在进行机组运行的时候，需要对进气侧的管子进行拉应力的控制，确保拉应力在合理的控制范围内。
四、爆管原因分析
1.通过对爆管的原因进行分析发现，异种钢的接头处的母材和焊缝的化学成分要符合相应的标准，这并不是导致出现爆管的原因。
对于异种钢接头的焊接，本身的焊接质量并不好，焊缝中存在严重的未熔合问题。
从整体上来说，其本身存在十分严重的未焊接和较大焊瘤的问题。
2.对于异种钢接头进行焊接和热处理的时候其中存在一定的偏差，对于钢102侧进行焊接的时候，容易出现再热裂纹的问题。
再热裂纹的出现主要是由于残余应力、应力集中所导致。
在焊接后，为了降低焊接接头的盈利，需要针对性的改善焊接缝的金属组织和性能。
不合理的焊接会导致处理后形成相应的裂纹，裂纹一般会沿着钢102热影响区开始逐渐的扩展。
结束语：从整体上来说，异种钢接头爆管出现断裂主要是由于高温导致再热器管排出现裂痕，而且管排的结构很多时候并不合理。
机组在正常运行的时候，管子会出现膨胀，导致不通畅的问题。
再加上管排中容易出现拉应力过大的问题，容易出现异种钢接头的焊缝和钢
102出现刚度不协调的问题。
对于异种钢来说，在应力的作用下，会出现开裂的问题，最终容易导致爆管的问题。
从整体上来说，高温再热器的管排结构不合理是最主要的原因，导致出现严重的爆管问题。
异种钢在进行接头的时候，由于焊接的质量不好，所以导致焊缝中有较为严重的未熔合缺陷。
为了防止出现严重的爆管问题，需要采用相应的夹管膨胀接头，以此更高的吸收膨胀差，防止出现流量的偏差。
参考文献：
[1]锅炉的检测方法及对策探析[J].安久兴.化工管理.2017（34）
[2]锅炉向火侧高温腐蚀的机理及防止措施[J].蔡勤，许乔瑜，郭捷昕，郭欣欣.中国特种设备全.2017（01）
[3]电厂锅炉高温再热器爆管的相应措施分析[J].天木.石油化工设备.2017（01）
[4]电厂锅炉高温再热器爆管原因及相应措施分析[J].园丁.污染防治技术.2016（03）
[5]简析锅炉鼓包问题技术处理[J].陈曙.云南科技管理.2017（05）
[6]锅炉常用检验措施探讨[J].张晓东.科技风.2016（18）
[7]关于锅炉高温再热器爆管的研讨[J].王洪良，黄辉煌.宁波节能.2016（01）
[8]电厂锅炉高温再热器爆管原因控制方案[J].许卫洪，李海波.科技信息（学术研究）.2016（08）
[9]电厂锅炉高温再热器爆管原因[J].李威，仁山.航天技术与民品.2016（01）。
