压缩机专用术语
空气压缩机的术语
空气压缩机的术语
空气压缩机是将空气进行压缩的设备，用于提高空气的压力和温度。
以下是一些与空气压缩机相关的常见术语：
1.压缩比（Compression Ratio）：压缩机出口压力与入口压力的比值，用于衡量空气在压
缩过程中的增压程度。
2.排气温度（Discharge Temperature）：空气从压缩机排出时的温度，通常是通过冷却设
备进行控制以防止过热。
3.排气阀（Discharge Valve）：用于释放被压缩的空气到管道系统中的阀门。
4.吸气阀（Suction Valve）：用于将空气引入压缩机的阀门。
5.冷却器（Cooler）：用于冷却被压缩的空气，以控制排气温度。
6.压缩机效率（Compressor Efficiency）：表示压缩机将电力转化为有用的压缩功的能力。
7.压缩机容量（Compressor Capacity）：指压缩机每分钟或每小时能够处理的空气量。
8.压缩机排气压力（Compressor Discharge Pressure）：压缩机排气的最终压力。
9.压缩机负载（Compressor Load）：压缩机正在承受的负荷，通常以百分比表示。
10.空气过滤器（Air Filter）：用于过滤吸入空气中的杂质，以防止对压缩机和系统的损害。
11.压缩机维护（Compressor Maintenance）：定期对压缩机进行检查、清洁和维护，以确
保其正常运行。
这些术语涵盖了空气压缩机的基本操作和性能方面的重要概念。
在使用或维护空气压缩机时，理解这些术语是非常重要的。
压缩机
1、指示功率：只是指压缩机单位时间内所消耗的指示功，单位为W。
2、指示效率：是指压缩机的等熵压缩功率与指示功率之比，也是制冷剂等熵压缩比功和实际指示比功之比。
指示效率表示压缩机循环过程中热力过程的完善程度。
3、轴功率：由原动机传到压缩机主轴上的功率为轴功率4、轴效率：等熵压缩功率与轴功率之比5、机械效率：初为指示功率与轴功率之比，表示压缩机摩擦损失的程度6、电功率：从电源输人驱动电动机的功率7、电效率：为等熵功率与电功率之比注：对于封闭式压缩机，其电效率也可表示为指示效率、机械效率与电动机效率队之乘积第一章容积型制冷压缩机的热力学基础容积型压缩机是蒸气压缩式制冷机中应用领域最广泛、使用数量最多的压缩机，它们的功率可以从几十瓦到几千千瓦的宽广范围。
尽管容积型压缩机的结构形式众多，但究其热力学基础还有许多部分是相同的。
第一节单级活塞式压缩机的理论循环单级活塞式压缩机的理论循环的假设条件：1、压缩机没有余隙容积2、吸汽与排汽过程中没有压力损失3、吸汽与排汽过程中无热量传递4、无漏汽损失5、无摩擦损失一、活塞式压缩机的理论输汽量1.气缸工作容积Vp，单位为m32.理论容积输气量qvt(或称理论排量)，单位为m3/h是指压缩机按理论循环工作时，在单位时间内所能供给、按进口处吸气状态换算的气体容积。
(1-2) 3.压缩机的理论质量输气量qm t，单位为kg/h(1-3)二、压缩机消耗的理论功率1.理论循环所消耗的理论功Wts，单位为J，W ts =∫12 Vd p (1-4 )2.即单位绝热理论功Wt s为，单位为J，W ts = h 2 - h 1 (1-4a )3.压缩机所消耗的理论功率Pts，单位为kw第二节容积型压缩机的实际性能1、压缩机中的压力降2、制冷剂的受热3、气阀运动规律不完善带来的效率下降。
4、制冷剂泄漏的影响。
5、再膨胀的影响6、压缩过程偏离等熵过程7、压缩过程的过压缩和欠压缩。
8、润滑油循环量的影响。
压缩机英语专业术语
压缩机英语术语Type of compressor 压缩机类型1. positive displacement compressor 容积式（正位移）压缩机1) reciprocating compressor往复式压缩机2) piston compressor活塞式压缩机3) plunger compressor柱塞式压缩机4) diaphragm compressor 隔膜式压缩机5) rotary compressor回转式压缩机6) double screw compressor双螺杆压缩机7) single screw compressor单螺杆压缩机8) rolling piston compressor滚动活塞式压缩机9) sliding vane compressor 滑片式压缩机10) liquid ring compressor 液环式压缩机11) triangle rotor compressor 三角转子压缩机12) scroll compressor 涡旋式压缩机13) Roots blower 罗茨鼓风机2.dynamic compressor 动力式压缩机1) turbo compressor 透平压缩机2）centrifugal compressor 离心式压缩机3) axial flow compressor 轴流式压缩机Reciprocating compressor 往复式压缩机基本概念1) compressed medium 压缩介质（介质、工质）——被压缩的工质（气体）2) stage 级——完成压缩循环的基本单元3) 段——在一台工艺流程用压缩机中，相邻各级的气量和组分相同时，称为段4) line (row) 列——在同一气缸轴线上的单个气缸或串联气缸，结构上组成一列5) bare compressor 主机——压缩机的机体部分和压缩部分的总称6) driver 驱动机（原动机）——驱动压缩机的动力机械或装置7) auxiliary equipments 附属设备（辅机）——除主机和驱动机外，其余设备的总称8) frame and moving parts 机体部分（基础部分）——压缩机的机身或曲轴箱和运动部件等的总称9) compressing components 压缩部分（气缸部分）——压缩机的气缸、活塞、气阀和填料函等部件的总称10) variable-type 变型——对原型机的结构作局部变更，在其型号中标有“结构差异”者，称为原型机的变型11) variant 派生——原型机的机体部分基本不变或其型号中的“结构”不变，而“特征”和（或）性能参数及特性或介质改变者，称为原型机的派生12) inter-cooling 中间冷却（级间冷却）——导走级间压缩介质的热量13) after coling 后冷却——导走完成压缩后的压缩介质的热量14) liquid injection cooling 喷液冷却——向压缩介质中喷液以降低介质温度15 ideal compressor 理想压缩机——无余隙容积、无泄漏、亦无压力损失现象的压缩机types 分类1. crankshaft piston compressor 曲轴活塞压缩机(活塞压缩机)——具有曲轴旋转运动的压缩机2. reciprocating compressor without crankshaft 无曲轴压缩机(无轴压缩机)——没有曲轴或轴的旋转运动的压缩机3. shaft piston compressor 轴活塞压缩机（斜盘压缩机）——活塞轴线平行于动力输入轴轴线，且均布于其周围的压缩机4. diaphragm compressor 隔膜压缩机（膜片压缩机）——机械直接或液压驱动膜片，完成压缩循环的压缩机5. gas compressor 气体压缩机（压气机）——压缩介质除空气外的其他气体，也可包括空气的压缩机之统称6. air compressor 空气压缩机（压风机）——压缩机介质为空气的压缩机7. general purpose compressor/all purpose compressor/compressor for pressed air/pressed–air compressor 动力用压缩机——为气动机械和气动工具提供动力气源的压缩机8. process compressor 工艺流程用压缩机（流程压缩机）——石油、化工等工艺流程用的压缩机9. compressor for ship purpose 船用压缩机——专用于舰船的压缩机10. filling compressor 充瓶用压缩机（充瓶压缩机）——用于压缩介质装瓶的压缩机11. multi–purpose compressor/multi–service compressor 联合压缩机——同一台压缩机中，各气缸分别压缩多种工质且非前后级关系的压缩机12. combined compressor/combination compressor复合压缩机(串联压缩机)——同一压缩机中，分别采用不同类型的压缩机，形成前后级关系，达到提高介质压力的压缩机13. motor compressor/gas–engine compressor 摩托压缩机14. integral compressor/motor compressor 整体压缩机（摩托压缩机）——与往复式原动机部分地共用一个运动机构的压缩机。
压缩机术语
改变气流方向的静叶栅，在轴流风机中按其与叶轮的相对位置，可分为前导流器、中间导流器和后导流器。
代号
术语
对应英语
定义或说明
符号
单位
3141
调节器
guide vane controller
改变进入叶轮的气流方向的部件，它可分为径向调节器和轴向调节器。
3142
径向调节器
radial guidevane controller
3150
公用底座
soleplate
安放并固定风机、变速器、原动机等的部件。
3151
垫板
subsole plate
底座(或整体底座)与混凝土地面之间的铁板。
3152
调整垫片
shim
底座(或整体底座)与垫板之间放置的一组很薄的垫片。用于机组找正。
3153
调整螺钉
jackscrew
底座上设置的用于对中调整的螺钉。
backward curved blade
叶片出口几何角小于90°的离心式叶轮叶片(见图4)。
3134
三元叶片
Three dimensional blade
按三元流动理论设计的、形状呈空间扭曲形的叶片。
3135
圆弧叶片
curved blade
叶型的中心线是一段圆弧，沿气流运动方向，这圆弧可以是等半径的或是不同的曲率半径。
3118
叶轮
impeller
离心式叶轮由轮盖、叶片、轮盘等构成；轴流式叶轮由动叶、轮毂等构成。旋转时气体在其通道中获得叶片传递的能量。
3119
轮盖
shroud cover
离心式叶轮的气体进口侧与叶片联接的盘状零件。
转子压缩机标准
转子压缩机标准一、术语和定义转子压缩机标准涉及以下术语和定义：1.转子压缩机：一种通过转子（旋转的活塞）在汽缸内进行压缩气体容积的压缩机。
2.压缩效率：压缩机输出的压缩气体体积与输入的原始气体体积之比。
3.制冷性能：压缩机在特定条件下，如温度、压力等，所能够提供的制冷能力。
4.噪音：压缩机运行时产生的声音，通常以分贝（dB）为单位进行测量。
5.振动：压缩机运行时产生的振动，通常以单位（mm/s²）或加速度（g）为单位进行测量。
6.可靠性及寿命：压缩机在正常工作条件下无故障运行的时间，以及设计预期的使用寿命。
7.能耗标准：压缩机的电力消耗，通常以千瓦时（kWh）为单位进行测量。
8.排放标准：压缩机排放到大气中的气体成分和浓度限制。
9.安全性要求：确保压缩机在异常工作条件下不会对人员、设备或环境造成伤害的要求。
10.安装与维护标准：关于如何正确安装、使用和维护压缩机的指南和要求。
11.测试及检验标准：用于评估和验证压缩机性能、安全性等方面的测试方法和验收标准。
二、压缩效率转子压缩机的压缩效率通常用压缩气体体积与输入的原始气体体积之比来衡量。
高压缩效率意味着更少的输入气体被压缩成更小的体积，从而节省能源。
三、制冷性能转子压缩机的制冷性能通常是指在一定条件下，如特定温度和压力范围内，压缩机能够提供的制冷能力。
制冷性能通常用制冷量、制冷系数等参数来衡量。
四、噪音和振动转子压缩机运行时产生的噪音和振动可能会对人员、设备和环境产生影响。
因此，需要采取措施降低噪音和振动，如使用消音器、减震器等。
五、可靠性及寿命转子压缩机的可靠性及寿命是衡量其性能的重要指标之一。
可靠性通常用故障率、平均无故障时间等参数来衡量；寿命则是指压缩机在使用寿命内的性能保持能力。
为确保转子压缩机的可靠性及寿命，应选择质量可靠的设备并定期进行维护保养。
六、能耗标准转子压缩机的能耗标准主要是指电力消耗，即运行压缩机所需的电力。
能耗标准通常用千瓦时（kWh）为单位进行测量。

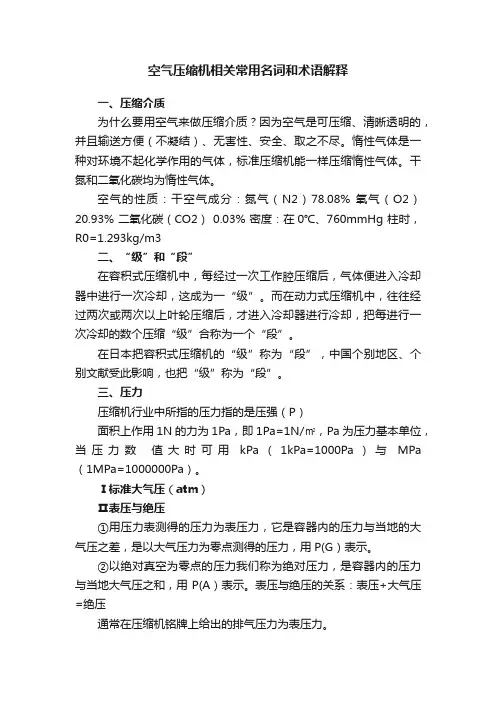

空气压缩机相关常用名词和术语解释
空气压缩机相关常用名词和术语解释一、压缩介质为什么要用空气来做压缩介质？因为空气是可压缩、清晰透明的，并且输送方便（不凝结）、无害性、安全、取之不尽。
惰性气体是一种对环境不起化学作用的气体，标准压缩机能一样压缩惰性气体。
干氮和二氧化碳均为惰性气体。
空气的性质：干空气成分：氮气（N2）78.08% 氧气（O2）20.93% 二氧化碳（CO2） 0.03% 密度：在0℃、760mmHg 柱时，R0=1.293kg/m3二、“级”和“段”在容积式压缩机中，每经过一次工作腔压缩后，气体便进入冷却器中进行一次冷却，这成为一“级”。
而在动力式压缩机中，往往经过两次或两次以上叶轮压缩后，才进入冷却器进行冷却，把每进行一次冷却的数个压缩“级”合称为一个“段”。
在日本把容积式压缩机的“级”称为“段”，中国个别地区、个别文献受此影响，也把“级”称为“段”。
三、压力压缩机行业中所指的压力指的是压强（P）面积上作用1N的力为1Pa，即1Pa=1N/㎡，Pa为压力基本单位，当压力数值大时可用kPa（1kPa=1000Pa）与MPa （1MPa=1000000Pa）。
Ⅰ标准大气压（atm）Ⅱ表压与绝压①用压力表测得的压力为表压力，它是容器内的压力与当地的大气压之差，是以大气压力为零点测得的压力，用P(G）表示。
②以绝对真空为零点的压力我们称为绝对压力，是容器内的压力与当地大气压之和，用P(A）表示。
表压与绝压的关系：表压+大气压=绝压通常在压缩机铭牌上给出的排气压力为表压力。
Ⅲ工作压力吸、排气压力，是指空压机吸、排气的压力压缩机首级汽缸工作腔进气法兰和末级汽缸工作腔排气法兰接管处测得的气体压力称为压缩机的吸、排气压力。
在某些场合，压缩机的排气压力也称“背压” ，螺杆空压机吸、排气压力指的是整个空压机的吸、排气压力，一般说空压机的工作压力指的是排气压力。
Ⅵ空压机常用的压力单位换算1MPa（兆帕）=1000kPa（千帕）=1000000Pa（帕斯卡）1bar（巴）= 0.1MPa1atm（标准大气压）=0.1013MPa=1.013bar=760mmHg=10.33mH2O1kgf/cm2（工程公斤力）=0.981bar=0.0981Mpa1psi（Lb/in2 ）=0.07031kgf/cm2=0.06893 bar=6.893kpa1MPa=145psiPsi（lb/in2 ）磅/平方英寸，常用在欧美等英语区国家的产品参数上，通常在空压机行业说的“公斤”是指“bar”。
压缩机术语14
工业通风、透平鼓风机和压缩机术语—13英文词头索引3Rradial blade 径向叶片3132 radial guide vane controller 径向调节器3142 radia1 velocity 径向速度2118 range of economy oporation 经济工作区4202 range of stab1e operation 稳定工作区4201 real gas 实际气体A046 rear casing 后机壳3202 refernce gas 参考气5002 regenerative blower 旋涡鼓风机1112 regulating system 调节系统4123 relative velocity 相对速度2113 relative width 相对宽度A036 revolving effect 回转效应2151 rigid rotor 刚性转子3139 riveted impeller 铆接叶轮3216 rotary blade 动叶3128 rotatable blade 转动叶片调节4119 rotating stall 旋转脱流2154 rotor 转子3102Sscroll 蜗壳3146 secondary balancing gas 二次平衡气5003 secondary flow 二次流2132 section 段1116 selected performance curve 选择性能曲线2202 semi-open impeller 半开式叶轮3125 series operating 串联运行4125 Settling out pressure 滞留压力4315 shaft power 轴功率2142 shaft power of 装置轴功率2143 shaft end seal part 轴端密封3108 shim 调整垫片3152 shop inspection 出厂检验4102 shroud cover 轮盖3119 shut off 全闭4204 shutdown point 停车点4314 side wall 侧板3210 silencer 消声器5022similar design 相似设计2162 single-suction type 单吸入1118 size 机号1120 size effect 尺寸效应2165 sleeve 轴套3157 slip 滑动2123 slip factor 滑动系数2124 soleplate 公用底座3150 solidity of cascade 稠度A030 space cascade 空间叶栅A043 spacer 隔叶块3221 span 跨距A035 spare 备件5026 special tool 专用工具5027 specific capacity 比流量2218 specific diameter 比直径2217 specific speed 比转速2121 spring support 弹性支座3206 stability 稳定性4308 stage 级1117 standard air 标准空气A051 standard condition （通风机的）标准状态A050 static balancing 静平衡4135 fan static pressure 通风机静压2205 stationary blade 静叶3129 stator 定子3101 stepped shaft 阶梯轴3212 straightener 整流器5030 subsoleplate 垫板3151 suction box 进气室3145 suction condition 进口条件2106 suction surface 非工作面2153 suction testing bed 进气试验装置4207 suction--discharge testing bed 进出气试验装置4209 support 支腿3147 surge 喘振2155 surge point 喘振点2156 surge limit 喘振界线2157Ttangential velocity 切向速度2119 testing bed 试验台4127 theorelical head 理论能量头2308 three--dimensional blade 三元叶片3134 torsional vibration 扭振2150fan pressure 通风机压力2207 trailing edge point 后缘点A006 transfer barrier (bladder type)vesse1 隔离器5017 trip speed 跳闸转速4307 turbine透平1121 turbo blower 鼓风机1108 turbo compressor 压缩机1109 turndown 可调性4309 turning gear 盘车装置5031 type inspection 型式检验4101Uunit （风机）本体1102Vvacuum test 真空试验4320 vane disc 叶盘3211 variable speed regu1ating 变转速调节4115 velocity triangle 速度三角形2116 vertical split type 垂直剖分型1301 vibration monitoring system 测振装置5021 volume rate of flow 容积流量2107Wwater enjection 注水装置5033 water seal 水封3114 welded impeller 焊接叶轮3217 wind tunnel 风洞4130 witness inspection 见证试验4106。
压缩机术语
中华人民共和国专业标准 ZB J 72004化工用离心式压缩机名词术语Vocabulary of terms for chemical industry centrifugal compressor1000总类general item1001透平压缩机 turbocompressor*1002离心式压缩机centrifugal compressor*1100形式和结构特点分类1101水平剖分型horizontally split type；*axial split type*1102 筒型；垂直剖分型barrel type；vertical1y split type* 1103 等温型 isothermal type1104 双转速 H 型 four-poster compressor 1105单级高速 high speed single stage type* 1106轴流-离心式 axial-centrifugal type* 1107背靠式 back-to-back type*1108 悬臂式 cantilever type*1108双支承式both side supported type*1110 直流型；单流型 straight-through type；single-flow type*1111双流型 double-flow type*1112侧流型；旁流型 side-stream type1200按驱动形式分类1201蒸汽透平驱动型steam turbine driven type* 1202电机驱动型 motor driven type*1203燃汽轮机驱动型gas turbine driven type* 1300按冷却方式分类1301内冷式 internal cooling type*1302外冷式 external cooling type*1400按压力分类1401低压压缩机low pressure compressor* 1402中压压缩机 moderate pressure compressor* 1403高压压缩机 high pressure compressor* 1404超高压压缩机super-high pressure compressor* 1500按压缩气体的种类分类1501合成气压缩机 synthesis gas compressor* 1502原料气压缩机raw gas compressor*1503二氧化碳压缩机carbon dioxide compressor* 1504乙烯压缩机ethene compressor*1600按使用场合分类1601制冷压缩机refrigeratory compressor* 1602管线型压缩机pipeline compressor*1700压缩机单元及其组合units of compressor and their assemblies 1701级 stage*1702段 section*1703缸 casing*1704离心式压缩机组1705centrifugal compressor set*1706轴系shaft system*1707首级 first stage*1708中间级 inter stage*1709末级 end stage*1710单级 sing1e stage*1711多级 multi-stage*1800方位与转向positive and rotating direction 1801进气口方向 inlet direction*1802出气口方向 exit direction*1803旋转方向 rotating direction*2000离心式压缩机的结构compressor structure* 2100转动部件 rotating assembly2101转子rotor*2102轴；主轴 shaft*2103光轴 shaft with uniform diameter*2104阶梯轴 stepped shaft*2105节鞭轴 corrugated shaft2106叶轮 impeller*2107后弯叶片式叶轮backward curved vanes impeller*2108径向叶片式叶轮straight vanes impeller*2109前弯叶片式叶轮forward-curved vanes impeller*2110闭式叶轮 closed impeller*2111半开式叶轮 semi-closed impeller*2112开式叶轮 open type impeller*2113长短叶片式叶轮2114impeller with stagger vanes#2115模形叶片式叶轮 wedge vanes impeller 2116单吸叶轮 single passage impeller*2117双吸叶轮 double passage impeller*2118三元叶轮 three dimensional impeller* 2119导风轮 inducer2120焊接叶轮 welded impeller*2121铆接叶轮 riveted impeller*2122铣制叶轮 milled impeller*2123钎焊叶轮 brazed impeller2124精密铸造叶轮 precision cast impeller 2125电蚀加工叶轮electrically machined impeller2126轮盘 disc*2127轮盖 shroud；enclosing cover*2128叶轮叶片 blade；vane*2129轮毂 hub*2130进口圈 inlet ring*2131圆弧形叶片 arc blade；arc vane*2132直叶片 straight blade*2133扭曲叶片twisted vane；twisted blade* 2134平衡盘；平衡鼓balancing drum；balance piston*2135止推盘；推力盘 thrust collar*2136调整垫片 adjusting ring*2137联轴器 coupling *2138齿式联轴器 gear type coupling *2139套筒式联轴器sleeve type coupling *2140膜片式联轴器flexible diaphragm coupling* 2141轴套 shaft sleeve*2142卡环(弹性挡圈) circlip*2200静止部件 static assembly*2201定子stator2202机壳 casing*2203水平剖分机壳 horizontally split casing* 2204筒形机壳 barrel-type casing*2205外缸 barrel* 2206内缸 inner case*2207上机壳upper casing*2208下机壳 lower casing*2209端盖 end cover；barrel head*2210支座；猫爪 support sadd1e*2211排放孔 discharge hole；drain；drain plug 2212测量孔 measuring hole*2213导向杆 guide rod*2214底座 bed*2215公用底座common bed*2216吸气室；进气室 inlet chamber*2217管式轴向吸气室pipe type axial inlet chamber*2218肘管式径向吸气室elbow type radial inlet chamber2219半蜗壳型吸气室semi-volute inlet chamber* 2220进气导流板；进气导流筋inlet guide plate 2221隔板 diaphragm*2222内隔板 inner diaphragm*2223外隔板 outer diaphragm*2224扩压器 diffuser*2225有叶扩压器 vaned diffuser*2226无叶扩压器 vaneless diffuser*2227可转动叶片扩压器adjustable vane diffuser*2228直壁形扩压器straight walls type diffuser*2229弯道 return bend*2230回流器 return channel*2231有预旋回流器 prewhirl return channe1 2232无预旋回流器 non-prewhirl return channel 2233扩压器叶片 diffuser vane*2234回流器叶片 return channel vane*2235蜗壳；排气室 volute*2236等截面蜗壳 volute of constant section* 2237对称型蜗壳 symmetric volute2238不对称型蜗壳 asymmetric volute2239内蜗壳 inner volute*2240蜗舌 volute tongue*2241平衡气室 balance chamber*2242平衡管 balance pipe*2243挠性板支座 flexible plate support* 2244吊架弹簧 hanger spring2245导向键 guide key*2300密封系统 seal system*2301密封装置 seal*2302级间密封 inter-stage seal*2303段间密封 intersection seal*2304轴封 shaft seal*2305轮盖密封 impeller shroud seal*2306迷宫密封 labyrinth seal*2307浮环密封 floating ring seal*2308机械密封 mechanical seal*2309抽气密封 exhaust seal*2310平滑型密封 straight labyrinth*2311曲折型密封 interlocking labyrinth2312阶梯型密封 step labyrinth*2313径向排列型密封 radial labyrinth2314蜂窝型密封 honeycomb seal*2315整体式梳齿密封overa1l machined strips sea12316单片镶嵌式梳齿密封labyrinth with p1ug-in strip2317组合镶嵌式梳齿密封labyrinth with“U”type caulked strips of combined2318双侧镶嵌式梳齿密封labyrinth of both sides with“U”type caulked strips2319浮环 floating ring*2320内环 inner ring*2321外环 outer ring*2322宽浮环 broad floating ring2323窄浮环 narrow floating ring2400轴承装置 bearing system*2401轴承 bearing*2402径向轴承；支撑轴承 journal bearing* 2403止推轴承；推力轴承 thrust bearing* 2404滑动轴承 sliding bearing*2405圆柱轴承 cylindrical bearing* 2406椭圆轴承 elliptical bearing*2407多油叶轴承 multiple-lobe journal bearing 2408多油楔轴承multiple-wedge journal bearing 2409多孔进油轴承multiple ho1e feed journal bearing* 2410可倾瓦轴承tilting-pad journal bearing* 2411金氏轴承 Kingsbury type thrust bearing* 2412米契尔轴承 Michell thrust bearing* 2500 测量用具 measuring appliance*2501探头probe*2502孔板 orifice*2503喷嘴 nozzle*2504非接触式探头 proximate probe*2505加速度计 acceleration transducer2600油路与冷却系统 oil and cooling system* 2601油泵 oil pump*2602油冷器 oil cooler*2603油滤器 oil filter*2604高位油箱 oil head tank*2605蓄能器 energy storage*2606油站 oil station*2607油系统 oil system*2608冷却器 cooler*2609列管式冷却器 shell and tube cooler 2610板式冷却器 plate cooler2611翅片管冷却器 fin pipe cooler2612叠片式冷却器 plate fin type cooler 2700附属装置 accessory*2701消声器 acoustic filter*2702气体过滤器 gas filter*2703除湿器 moisture remover*2704除尘器 dust remover*2800其它 the others*2801参考气 reference gas*2802二次平衡气 secondary balancing gas* 2803平衡气管 balancing gas pipe*2804备件 spare parts*2805附件 accessories*3000性能和设计计算performance and design calculation*3100性能 performance*3101介质 medium*3102进气状态；进气条件 inlet gas condition* 3103相对湿度 relative humidity3104进口压力；入口压力 inlet pressure* 3105进口温度 inlet temperature*3106出口压力；排出压力outlet pressure；discharge pressure* 3107 出口温度 outlet temperature*3108 体积流量 volumetric flowrate*3109 质量流量 mass flowrate*3110 重量流量 weight flowrate*3111入口体积流量；进气量inlet capacity；inlet volume*3112转速 rotational speed*3113临界转速 critical speed*3114轴功率 shaft power*3115机壳设计压力design pressure of the casing*3116机壳水压试验压力hydrostatic test pressure for the casing* 3117机壳最高容许压力maximum allowable pressure of the casing* 3118机壳设计温度design temperature of the casing*3119机壳最高容许温度maximum allowable temperature of thecasing*3200气动性能 gas dynamic characteristic* 3201性能参数performance parameter*3202性能曲线；特性曲线performance curves；characteristiccurves*3203压比-流量曲线pressure ratio-capacity curve3204效率 -流量曲线efficiency-capacity curve*3205功率 -流量曲线 power-capac1ty curve* 3206预期性能曲线 expected performance curve* 3300气体及其性质3301理想气体 ideal gas；perfect gas*3302实际气体；真实气体 actual gas；real gas* 3303混合气体 mixture of gases；mixed gas* 3304理想混合气体 ideal gas mixture*3305实际混合气体 actual gas mixture*3306可压缩流体 compressible fluid3307不可压缩流体 incompressible fluid3308气体的标准状态standard reference condition for gases 3309标准空气 standard air*3310临界状态 critical state*3311临界压力 critical pressure*3312临界温度 critical temperature*3313设计流量 design capacity*3314内漏气量 internal leakage flowrate* 3315外漏气量 external leakage flowrate* 3316有效气量 effective flowrate*3317总进气量 total suction flowrate*3318流量系数 capacity coefficient；flow coefficient3319压比 pressure ratio*3320级压比 stage pressure ratio*3321段压比 section pressure ratio*3322整机压比 overall pressure ratio*3323对比态 reduced state3324对比压力 reduced pressure3325对比温度 reduced temperature3326对比比容 reduced specific volume3327比容 specific volume3328比容比 specific volume ratio3329普适气体恒量；通用气体常数universal gas constant3330气体常数3331熵 entropy3332焓 enthalpy3333滞止焓 stagnation enthalpy3334滞止压力 stagnation pressure3335滞止速度 stagnation speed3336等压比热specific heat at constant pressure3337等容比热specific heat at constant volume3338比热比；绝热指数 ratio of specific heat 3339多变指数 polytropic exponent3340指数系数 exponent factor3341压缩性系数 compressibility factor3342偏心因子 eccentric factor3343临界压缩性系数 critical compressibility factor3344简单液体压缩性系数compressibility factor of simple fluid 3345假临界参数 pseudo-critical parameter 3346假临界压力 pseudo-critical pressure 3347假临界温度 pseudo-critical temperature 3348假临界比容pseudo-critical specific volume3349假临界压缩性系数pseudo-critical compressibility factor 3350余焓 residual enthalpy3351余熵 residual entropy3352余焓函数 residual enthalpy function 3353余熵函数 residual entropy function3354逸度 fugacity3355逸度系数 fugacity coefficient3356容积等熵指数；容积绝热指数volumetric adiabatic exponent3357温度等熵指数temperature adiabatic exponent3358容积多变指数volumetric polytropic exponent3359温度多变指数temperature polytropic exponent3360容积等温指数volumetric isothermal exponent3361 导出压缩性系数x ；等压偏差系数xcompressibility function x3361导出压缩性系数y ；等温偏差系数ycompressibility function y3400气体流动及其损失（略）3500设计计算（略）3600几何参数 geometric parameters3601叶轮叶片进口安装角 blade leading edge settled angle of impeller3602叶轮叶片出口安装角 blade trailing edge sett1ed angle of impeller3603静止叶片进口安装角static b1ade leading edge settled angle3604静止叶片出口安装角static blade trailing edge sett1ed angle3605阻塞系数 obstruction coefficient 3606扩张角 divergent angle of conic channel 3607当量扩张角equivalent divergent angle of flow channel3608跨距 span3609轮径比diameter ratio of impeller 3610叶轮出口相对宽度 relative width at impeller outlet3611级的关键截面名称及其编号names and serial numbers of important sections in astage3612级关键截面尺寸名称dimension names and symbols of important section in a stage 叶轮外径 impeller diameter叶轮叶道出口宽度 impeller cascade outlet width 叶轮出口叶片安装角impeller blade trailing edge settled angle叶轮叶道进口直径 inlet diameter of cascade叶轮叶道进口宽度 impeller cascade inlet width 叶轮进口叶片安装角 impeller blade leading edge settled angle叶轮进口外径 impeller eye diameter叶轮进口内径 hub diameter at impeller inlet叶轮叶片圆弧圆心半径radius of the impeller arc center叶轮叶片圆弧半径curvature radius of the circle arc vane叶片进口斜角oblique angle of blade leading edge 叶片厚度blade thickness叶片折边宽度blade folding edge width叶轮轮盖转角圆弧半径impeller shroud round radius轮盖倾斜角impel1er shroud oblique angle扩压器内径diffuser inlet diameter扩压器外径diffuser outlet diameter扩压器进口宽度diffuser inlet width扩压器出口宽度diffuser outlet width扩压器叶片进口安装角 blade settled angle at diffuser inlet扩压器叶片出口安装角 blade settled angle at diffuser outlet回流器进口直径 return channel inlet diameter回流器进口叶片安装角 vane settled angle at return channel inlet回流器出口叶片安装角vane settled angle at return channel outlet回流器出口直径 return channel outlet diameter回流器进口宽度 return channel in1et width回流器出口宽度 return channel outlet width蜗壳进口直径 volute inlet diameter蜗壳进口宽度 volute inlet width蜗壳截面扩张角volute divergent angle蜗壳舌端型线的方向角 volute angle密封齿数 number of labyrinth strips密封节距center-to-center pitch of labyrinth密封齿顶高 labyrinth strip tip height齿缝间隙clearance between labyrinth strips and shaft密封直径seal diameter4000相似及其应用similarity and its application 4101 几何相似geometric similarity4102运动相似kinematical simi1arity4103动力相似 dynamic similarity4104热力相似 thermodynamic similarity4105完全相似 perfect similarity4106近似相似 approximate similarity4107完全相似性能换算performance conversion of perfect similarity4108近似相似性能换算performance conversion of approximate similarity4109近似换算approximate conversion 4110（原文空缺）4111相似设计 similarity design4112自动模化 automatic mode1ling4113特征尺寸 characteristic dimension4114尺寸效应 dimension effect4115临界雷诺数critical Reynolds number4116特征雷诺数 characteristic Reynolds number 4117特征马赫数 characteristic Mach number 4118模型级 model stage4119模型级试验tests of model stage4120模型机 model machine4121实物机 actual machine4122无因次性能曲线 dimensionless performance curve5000压缩机的运行、调节与试验compressor operation，regulation and test 5100离心式压缩机的运行compressor operation* 5101管路特性曲线performance curve of pipeline* 5102管网损失 pipeline pressure drop*5103管网pipeline system*5104整流网格straightener5105试验管路test pipe1ine*5106并联in parallel*5107串联in series*5108切换changeover*5109工况点；工作点operating point*5110压缩机正常运行点 normal operating point 5111压缩机额定点compressor rated point5112压缩机特定运行点 A specified operating point A5113压缩机特定运行点 C specified operating point C5114正常转速normal speed*5115100% 转速one hundred percent speed*5116某一操作转速 an operating speed*5117最小运行转速 minimum operating speed* 5118最大连续转速maximum continuous speed* 5119跳闸转速一燃气透平trip speed--gas turbine 5120跳闸转速一蒸汽透平trip speed-steam turbine 5121稳定性范围 stability range5122调节范围turndown range*5123喘振极限线surge limit line*5124喘振保护曲线surge protect curve*5125最大流量极限线capacity limit line*5200压缩机的调节 compressor control*5201工况 operation state*5202噎塞工况choking state5203性能调节performance regulation5204变转速调节variable speed control5205进气节流调节regulation by throttling the compressor inlet5206排气节流调节regulation by throttling the compressor outlet5207进气预旋调节regulation by adjusting inlet guide vanes5208转动扩压器叶片调节 regulation by adjusting diffuser vane angles5209等流量调节regulation of constant discharge 5210等压调节control of constant outlet pressure 5211旁通调节by-pass control5212防喘振调节anti-surge control*5213调节系统regulation system5300压缩机的试车和试验 compressor test*5301试车test run*5302气动性能试验gas dynamic performance test* 5303机械运转试验mechanical run test*5304试验台test rig*5305超速试验overspeed test*5306破坏试验burst test*5307模化试验modeling test5308工业性运行试验industry run test5309现场试验field test*5310空载运行no-load test*5311闭式试验装置enclosed test system5312水压试验water test；hydrostatic test* 5313气密性试验gas-leak tightness test；gas leakage test*5314强度试验 strength test*5315运行周期operating period*5400压缩机的监视装置compressor monitor 5401轴向位移监视装置axial displacement monitor*5402油温监视装置oil temperature monitor*5403轴颈径向振动监视装置 radial vibration monitor*5404转速显示装置speed display5405轴心轨迹监视装置shaft center track monitor 5406防喘振装置anti-surge system*5407现场运行监视 monitoring in line run6000振动及平衡 vibration and balancing6100振动 vibration*6101自由振动 free vibration*6102强迫振动 forced vibration*6103自激振动self-excited vibration6104简谐振动 simple harmonic vibration6105周期性振动 periodic vibration6106瞬态振动 transient oscillation6107随机振动random vibration6108单自由度系统的振动 vibration of single- degree of freedom system6109多自由度系统的振动 vibration of multiple- degree of freedom system6110弹性体振动；无限自由度系统振动vibrations of elastic bodies6111线性振动linear vibration6112非线性振动non-linear vibration6113气隙振荡labyrinth seal oscillation6114油膜振荡oi1 whipping*6115喘振 surge*6116旋转失速；旋转脱离 rotating stall6117弯曲振动 bending vibration6118扭转振动 torsional vibration6119进动；涡动；弓状回转 precession6120正进动positive precession；forward precession6121反进动 negative precession；backward precession6122同步振动 synchronous vibration*6123异步振动asynchronous vibration*6124亚异步振动 sub-synchronous vibration6125超异步振动 super-synchronous vibration 6126半频振动 half frequency vibration6127倍频振动 multiple frequency vibration 6200振动分析 vibration analysis6201频率 frequency*6202转速频率；工频 running frequency6203角频率；角速度；圆频率 angu1ar frequency6204自振频率；固有频率 natural frequency6205阻尼自振频率 damped natural frequency 6206基频 fundamental frequency6207主频率dominant frequency6208倍频mu1tiple frequency6209低频lower frequency6210高频 higher frequency6211频率分析；频谱分析 frequency spectrum analysis6212振幅 amplitude6213峰-峰值；双振幅 peak to peak value6214峰值；振幅 peak value6215相位；初相位 phase6216相位差phase difference6217时间域domain of time6218频率域 domain of frequency6219幅值域 domain of amplitude6220周期 period6300转子特性rotor characteristics6301弯振临界转速 critical speed of bending vibration6302扭振临界转速 critical speed of torsiona1 vibration6303阻尼临界转速 damped critical speed6304对数减量 logarithmic decrement6305稳定性裕度stability allowance6306门槛速度；失稳转速 threshold speed6307回转效应；陀螺效应gyroscopic effect6308转子力学模型；计算模型mechanical model of rotor6309极转动惯量；质量惯性矩polar rotary inertia；mass moment of inertia6310赤道转动惯量equatorial rotary inertia 6311刚性转子 rigid rotor*6312柔性转子 flexible rotor*6400平衡 ba1ancing*6401转子的平衡 balancing of rotor*6402静平衡 static balancing*6403转子动平衡 dynamic balancing of rotor* 6404刚性转子动平衡 balancing of rigid rotor* 6405柔性转子动平衡；全速动平衡；高速动平衡balancing of flexible rotor6406不平衡质量 unbalance mass6407平衡块 balancing weight6408平衡平面 balancing plane6409平衡精度 balance precision6410去重 removed weight6411加重 added weight6412轴承座振动速度 bearing casing vibration velocity7000叶轮强度 impeller strength7101 周向应力；切向应力hoop stress；tangential stress7102径向应力 radial stress7103轴向应力axial stress7104叶轮应力二次计算法calculating in twice method for disc stress calculation7105叶轮应力的有限单元法the fi nite element method for impeller stress7106等厚度轮盘 hub of uniform thickness7107锥形轮盘 hub with conical profile7108双曲线轮盘 hub with hyperbolic profile 7109等强度轮盘 hub of uniform strength7110简单轮盘 simple hub7111组合轮盘 combined hub7112自由回转 free rotating7113厚度比 thickness ratio7114搪孔度 boring degree7115附加厚度 additional thickness7116相对附加厚度 reduced additional thickness 7117折合比重 reduced density7118叶片负荷分配系数coefficient of blade load assignment7119截面突变 the sudden change of sectional profile7120轮盘强度计算系数 calculating coefficient for hub strength7121过盈 interference*7122剩余过盈 residual interference7123热装 shrinking-on*7124切向比例系数tangential proportion coefficient7125静压系数 static pressure coefficient 7126盘形夹层discoid layer7127紧配合压力 force of tight fit7128摩擦力矩 frictional moment7129绝对松动速度 absolute loose speed7130工程松动速度 engineering loose speed。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
螺杆式空气压缩机
空压机的全称是空气压缩机；一台根据双螺杆（也称阴阳转子）
转动使气体产生容积变化的工作原理设计的机器，它能把自然空气吸入再经过内部几道过程完成工作，最终排出满足压力要求的压缩空气，此机器谓螺杆式空气压缩机。
空压机的工作压力
压力单位的表示形式很多，这里主要介绍螺杆式空气压缩机常用
的压力表示单位；
①工作压力，国内用户常称排气压力。
工作压力是指空压机排出气
体的最高压力；
②常用的工作压力单位为：bar或Mpa ，1 bar = 0.1 Mpa ；
③一般性，用户通常把压力单位称为:Kg（公斤），1 bar = 1 Kg。
空压机的容积流量
①容积流量，国内用户常称排气量。
容积流量是指在所要求的排气
压力下，空压机单位时间内排出的气体容积，折算到进气状态的量。
②容积流量单位为：m3/min（立方/分钟）或L/ min（升/分钟），1m3（立方）= 1000L（升）；
③一般性，常用的流量单位为：m3/min（立方/分钟）；
④容积流量在我国又被称为排气量或铭牌流量。
空压机的功率
①一般性，空压机的功率是指所匹配的驱动电机或柴油机的铭牌功
率；
②功率的单位为：KW（千瓦）或HP（匹/马力），1KW ≈ 1.333HP 。
工作压力（排气压力）的选型：
当用户准备选购空压机时，首先要确定用气端所需要的工作压力，加上1-2 bar的余量，再选择空压机的压力，（该余量是考虑从空压机安装地点到实际用气端管路距离的压力损失，根据距离的长短在1-2 bar之间适当考虑压力余量）。
当然，管路通径的大小和转弯点的多少也是影响压力损失的因素，管路通径越大且转弯点越少，则压力损失越小；反之，则压力损失就越大。
因此，当空压机与各用气端管路之间距离太远时，应适当放大主管路的通径。
如果环境条件符合空压机的安装要求且工况允许的话，可在用气端就近安装。
容积流量的选型：
①在选择空压机容积流量时，应先了解所有的用气设备的容积流量，把流量的总数乘以1.2（即放大20%余量）；
②新项目上马可根据设计院提供的流量值进行选型；
③向用气设备供应商了解用气设备的容积流量参数进行选型；
④空压机站改造可参考原来参数值结合实际用气情况进行选型；
合适的选型，对用户本身和空压机设备都有益处，选型过大浪费，选型过小可能造成空压机长期处于加载状态或用气不够或压力打不
上去等弊端。
功率与工作压力、容积流量三者之间的关系：
在功率不变的情况下，当转速发生变化时，容积流量和工作压力也相应发生变化；例如：一台22KW的空压机，在制造时确定工作压力为7bar，根据压缩机主机技术曲线计算转速，排气量为3.8
m3/min；当确定工作压力为8bar时，转速必须降低（否则驱动电机会超负荷），这时，排气量为3.6 m3/min；因为，转速降低了，排气也相应减少了，依此类推。
功率的选型是在满足工作压力和容积流量的条件下，供电容量能满足所匹配驱动电机的使用功率即可。
因此，选配空压机的步骤是：先确定工作压力，再定相应容积流量，最后是供电容量。
