桩基承台计算计算软件
探索者TSJC2016软件说明
探索者软件结构地下部分解决方案——TSJC2015基础后处理软件TSJC基础后处理软件是TSSD系列软件中的新秀产品，针对当前设计院在进行基础设计时存在的采用单一荷载组合、计算不透明、出图修改量大、普遍依赖设计经验、设计浪费等问题，在TSPT完美解决上部结构后处理问题的基础上，2015年推出的结构地下部分后处理解决方案，帮助设计院实现精细化设计、透明化计算、高效化绘图、并将安全性与经济性相结合,真正解决用户基础设计难题。
功能简介基于TSSD软件平台，全面支持AutoCAD所有平台；符合国家现行规范和标准；TSJC 的基本功能共分为四部分：基础资料、独立基础、桩基承台、基础工具、人防。
整体为开发放式、流程化菜单操作。
基础资料引导用户打开底层柱平面布置图，设置图层信息、孔点信息，绘图参数设置，埋入计算荷载，以及与Revit、PDMS等三维软件数据接口。
独立基础完成独立基础的布置、基础计算、地基计算、归并、详图绘制、编辑工具、校审、统计材料用量。
桩基承台完成桩基承台的布置、计算、归并、详图绘制、特性、编辑工具、校审、统计材料用量。
基础工具完成基坑详图参数化绘制，各类挡土墙计算，以及挡土墙详图绘制。
人防完成各类人防构件（门框墙、临空墙、隔墙等）的参数化绘图，以及各类人防墙在施工图中的快速布置。
功能特点1、专业向导程序在使用过程中，将菜单操作流程化，无处不在的体现了对用户的专业引导；将所有规范条文嵌入到整个基础设计过程中，让用户在不知不觉中满足各种繁杂的条文要求，减少用户查找条文的麻烦。
2、一张图纸完整呈现所有数据在一张DWG图纸中，通过地质资料设置，将土层信息、孔点剖面、孔点位置信息等地质报告相关资料埋入到图纸中，并将柱底荷载信息从计算软件中读取过来埋入到柱底柱子平面布置图中，在加上后续完成的基础平面布置和基础详图绘制，这样就可以在一张图中将所有信息完整呈现。
读取荷载信息埋入到模板图中自动生成基础平面布置图一键自动生成全部基础详图3、基础设计计算透明化探索者基础后处理可以读取计算软件各种荷载组合信息，自动进行包络，取相应计算部位的最不利荷载组合进行设计，给出详细透明的计算书，方便工程师进行核对，提供校审功能，严格对基础的安全性把关。
双柱联合桩基承台的实用设计计算方法
双柱联合桩基承台的实用设计计算方法摘要:分别介绍了在工程中广为应用的双柱联合桩基承台设置暗梁和不设置暗梁的2 种设计方案及相应的计算方法; 对承台的受冲切承载力计算模型、不设置暗梁时的受弯承载力计算模型,以及设置暗梁时的暗梁计算模型进行了分析讨论;充实了构造措施,附以算例; 并结合算例对2 种设计方案的计算结果进行了对比分析, 得出了可供工程设计参考的结论。
关键词:桩基承台;双柱联合桩基承台;暗梁1 前言在多层钢筋混凝土框架结构房屋中,其柱网的布置常采用内廊式的三跨四行柱布置方式, 中跨即内廊的跨度一般在2. 1～3. 0 m 之间,由于内廊两柱柱距较小,其柱下基础常设计成双柱联合基础; 若基础类型为桩基,则为双柱联合桩基础。
在基础设计规范[1 ,2 ]中,对双柱下桩基承台的设计尚没有具体的规定;在建筑结构系列软件PKPM 的基础设计软件(JCCAD) 中,将双柱联合桩基承台视为具有两柱外包尺寸的单柱桩基承台,取两柱传给承台上的荷载矢量和,作为联合桩基承台的设计荷载,对承台双柱外接矩形边界处进行抗冲切承载力及承台板底筋计算,但对承台柱间配筋没有进行计算,需用户自己补充。
广厦基础CAD 设计软件中的“群柱桩基”菜单功能只能用于绘图,其计算工作需用户自己完成。
目前,关于双柱联合桩基承台设计计算方面的文献甚少,许多设计者仅依据双柱传给承台上的竖向荷载之和,直接套用单柱桩基承台的标准图集进行设计。
结合工程实例,对双柱联合桩基承台长边方向的柱间及支座(柱下) 截面最大弯矩进行了计算,笔者认为其算法有待商榷。
文献[ 4 ]结合工程实例,在双柱联合桩基承台的柱间设置暗梁,对暗梁进行了内力及配筋计算,但对承台底部暗梁两侧的配筋没有说明,大多数设计者在实际工程设计中,会根据自己的体会采用各不相同的近似处理方法,但缺少交流。
鉴于以上情况,笔者认为,根据现行基础设计规范的基本设计规定,探求一种比较完善的、统一的双柱联合桩基承台的设计计算方法很有必要。
PKPM总体介绍
2.3 设计资料：
某五层现浇框架教学楼，建筑平、立、剖面图 见图（1-2）、（1-3）、（1-4）、（1-5），现浇楼、 屋盖，室内外高差0.45m，基础顶面距室外地面0.5m， 屋顶设50KN水箱（总重100KN），抗震设防裂度为 7度，Ⅳ类场地土，近震。混凝土强度等级：梁、板、 柱为C30，主筋HRB335变形钢筋，箍筋HPB235钢筋。 框架填充墙采用300×250×110水泥空心砖。
人工干预设计
布置图面
施工图生成
钢筋混凝土梁柱施工图
广东地区的梁柱表施工图
梁柱钢筋的平面表示法
钢筋混凝土异型截面柱施工图
结构平面、楼板配筋图
钢结构施工图 门式刚架
钢桁架支架
框架柱 框架梁 节点大样
平面布置
条形基础 柱下独立基础
地基梁基础和筏板基础
剪力墙施工图
砖混结构施工图
楼梯施工图
础、桩基、桩筏） 箱形基础 砼小型空心砌块
设备
给排水设计 采暖设计 通风空调设计 建筑电气设计 室外给排水 室外供暖系统
施工
施工组织设计 施工项目网络计划及管理 建筑工程投招标书制作 施工总平面图设计 基坑支护设计 脚手架设计 模板工程设计 冬季施工 砼和砂浆配合比设计
预应力钢筋混凝土梁施工图
建筑平立剖面施工图
建筑详图和小区规划鸟瞰图
二、PKPM软件系统
2.1 PMCAD
是PKPM中的一个结构平面计算机辅助设计软件， PMCAD的基本功能：
一、人机交互建立全楼结构模型 二、自动导算荷载建立恒活荷载库 三、为各种计算模型提供计算所需数据文件 四、为上部结构各绘图CAD模块提供结构构件的精
平面杆系结构计算(框架、连续梁) 三维杆系结构计算(薄壁柱模型) 空间结构有限元分析计算（墙元模型） 工业厂房排架、框排架 砖混结构 底层框架上砖房结构 钢结构 轻型钢结构 钢桁架、支架 预应力钢筋混凝土结构
绘制桩基施工图

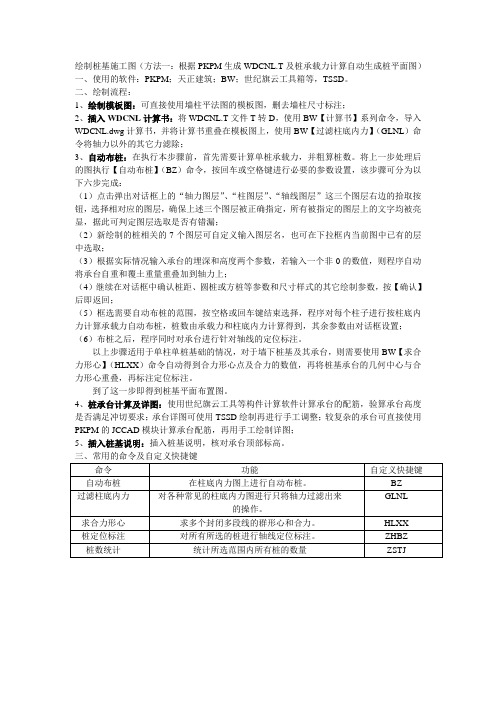

绘制桩基施工图（方法一：根据PKPM生成WDCNL.T及桩承载力计算自动生成桩平面图）一、使用的软件：PKPM；天正建筑；BW；世纪旗云工具箱等，TSSD。
二、绘制流程：1、绘制模板图：可直接使用墙柱平法图的模板图，删去墙柱尺寸标注；2、插入WDCNL计算书：将WDCNL.T文件T转D，使用BW【计算书】系列命令，导入WDCNL.dwg计算书，并将计算书重叠在模板图上，使用BW【过滤柱底内力】（GLNL）命令将轴力以外的其它力滤除；3、自动布桩：在执行本步骤前，首先需要计算单桩承载力，并粗算桩数。
将上一步处理后的图执行【自动布桩】（BZ）命令，按回车或空格键进行必要的参数设置，该步骤可分为以下六步完成：（1）点击弹出对话框上的“轴力图层”、“柱图层”、“轴线图层”这三个图层右边的拾取按钮，选择相对应的图层，确保上述三个图层被正确指定，所有被指定的图层上的文字均被亮显，据此可判定图层选取是否有错漏；（2）新绘制的桩相关的7个图层可自定义输入图层名，也可在下拉框内当前图中已有的层中选取；（3）根据实际情况输入承台的埋深和高度两个参数，若输入一个非0的数值，则程序自动将承台自重和覆土重量重叠加到轴力上；（4）继续在对话框中确认桩距、圆桩或方桩等参数和尺寸样式的其它绘制参数，按【确认】后即返回；（5）框选需要自动布桩的范围，按空格或回车键结束选择，程序对每个柱子进行按柱底内力计算承载力自动布桩，桩数由承载力和柱底内力计算得到，其余参数由对话框设置；（6）布桩之后，程序同时对承台进行针对轴线的定位标注。
以上步骤适用于单柱单桩基础的情况，对于墙下桩基及其承台，则需要使用BW【求合力形心】（HLXX）命令自动得到合力形心点及合力的数值，再将桩基承台的几何中心与合力形心重叠，再标注定位标注。
到了这一步即得到桩基平面布置图。
4、桩承台计算及详图：使用世纪旗云工具等构件计算软件计算承台的配筋，验算承台高度是否满足冲切要求；承台详图可使用TSSD绘制再进行手工调整；较复杂的承台可直接使用PKPM的JCCAD模块计算承台配筋，再用手工绘制详图；5、插入桩基说明：插入桩基说明，核对承台顶部标高。
三桩承台计算书
塔吊三桩基础的计算书依据《塔式起重机混凝土基础工程技术规程》(JGJ/T 187-2009)。
一. 参数信息塔吊型号:QTZ100 塔机自重标准值:Fk1=630.00kN起重荷载标准值:Fqk=60kN 塔吊最大起重力矩:M=650kN.m非工作状态下塔身弯矩:M=1552kN.m 塔吊计算高度:H=30m塔身宽度:B=1.6m 桩身混凝土等级:C35承台混凝土等级:C35 保护层厚度:H=50mm承台边长:9.3m 承台厚度:Hc=1.35m承台箍筋间距:S=200mm 承台钢筋级别:HRB400承台顶面埋深:D=0.0m 桩直径:d=0.8m桩间距:a=9.3m 桩钢筋级别:HRB400桩入土深度:31.5m 桩型与工艺:泥浆护壁钻(冲)孔灌注桩二. 荷载计算1. 自重荷载及起重荷载1) 塔机自重标准值F k1=630kN2) 基础以及覆土自重标准值G k=9.3×9.3×1.732/4×1.35×25=1263.9432375kN3) 起重荷载标准值F qk=60kN2. 风荷载计算1) 工作状态下塔机塔身截面对角线方向所受风荷载标准值a. 塔机所受风均布线荷载标准值 (Wo=0.2kN/m2)=0.8×1.59×1.95×1.2×0.2=0.60kN/m2=1×0.60×0.35×1.6=0.33kN/mb. 塔机所受风荷载水平合力标准值F vk=q sk×H=0.33×30.00=10.00kNc. 基础顶面风荷载产生的力矩标准值M sk=0.5F vk×H=0.5×10.00×30.00=150.01kN.m2) 非工作状态下塔机塔身截面对角线方向所受风荷载标准值a. 塔机所受风均布线荷载标准值 (本地区 Wo=0.35kN/m2)=0.8×1.62×1.95×1.2×0.35=1.06kN/m2=1×1.06×0.35×1.6=0.59kN/mb. 塔机所受风荷载水平合力标准值F vk=q sk×H=0.59×30.00=17.83kNc. 基础顶面风荷载产生的力矩标准值M sk=0.5F vk×H=0.5×17.83×30.00=267.48kN.m3. 塔机的倾覆力矩工作状态下，标准组合的倾覆力矩标准值M k=1552+0.9×(650+150.01)=2272.01kN.m非工作状态下，标准组合的倾覆力矩标准值M k=1552+267.48=1819.48kN.m三. 桩竖向力计算图中x轴的方向是随机变化的，设计计算时应按照倾覆力矩M最不利方向进行验算1. 桩顶竖向力的计算依据《建筑桩基础技术规范》GJ94-2008的第5.1.1条其中 F k──作用于承台顶面的竖向力；G k──桩基承台和承台上土自重标准值；M xk,M yk──荷载效应标准组合下，作用于承台底面，绕通过桩群形心的 x、y 轴的力矩；x i,y i──单桩相对承台中心轴的XY方向距离(m)；N ik──荷载效应标准组合偏心竖向力作用下，第i基桩或复合基桩的竖向力(kN)。
桩基承台计算工具
桩基承台计算工具桩基承台是一种常见的基础结构，用于支撑建筑物的重量并将其传递到地下。
为了确保桩基承台的稳定性和安全性，工程师需要进行详细的计算和设计。
为了简化这个过程，许多工具和软件已经开发出来，可以帮助工程师快速准确地计算桩基承台的尺寸和承载能力。
桩基承台计算工具主要包括以下几个方面的内容：桩基参数输入、计算方法选择、计算结果输出。
工程师需要输入桩基的参数信息，包括桩的直径、深度、材料强度等。
这些参数将直接影响到承台的设计和计算结果。
工程师可以通过输入界面逐一填写这些参数，确保数据的准确性和完整性。
接下来，工程师需要选择适当的计算方法。
桩基承台的计算方法主要有经验法和理论计算法两种。
经验法是根据实际工程经验得出的一些经验公式，适用于一些简单的情况。
理论计算法则是基于力学原理和数学模型进行计算，适用于复杂的情况。
根据具体情况，工程师可以选择合适的计算方法，并在计算工具中进行相应的设置。
在进行计算之后，工程师可以通过计算工具快速得到桩基承台的计算结果。
这些结果包括承载力、变形等参数，可以直接应用于实际工程中。
工程师可以选择将结果输出为表格或图形的形式，以便更直观地展示和分析。
桩基承台计算工具的使用具有以下几个优点：它可以大大节省工程师的时间和精力。
由于桩基承台的计算涉及到复杂的数学和力学问题，手工计算往往非常繁琐和耗时。
而计算工具则可以自动完成这些计算，并在短时间内给出准确的结果。
它可以提高计算的准确性和可靠性。
由于计算工具是基于科学原理和数值模型进行计算的，因此可以排除人为因素的影响，避免了手工计算中可能出现的错误和偏差。
计算工具还可以提供多种计算方法的选择，以满足不同情况下的设计需求。
工程师可以根据具体情况选择适当的计算方法，并进行相应的设置，以获得最优的设计方案。
桩基承台计算工具是一种非常实用的工具，可以帮助工程师快速准确地进行桩基承台的计算和设计。
它的使用不仅节省了时间和精力，提高了计算的准确性和可靠性，还可以提供多种计算方法的选择，以满足不同情况下的设计需求。
地铁设计常用软件简介
地铁设计常用软件简介一、结构分析计算软件1、sap2000SAP2000 作为通用计算软件，程序中提供了强大的分析功能，囊括了大部分土木工程领域的分析类型：静力分析、动力分析、模态分析、反应谱分析等，目前设计中常用静力分析以及施工非线性分析两个模块，当前软件最高版本为SAP2000.V11。
在北陵公园主体及附属结构设计中，永久受力构件全部采用该软件进行平面静力学分析计算，崇山路站的初支结构也采用该软件进行施工非线性分析计算。
2、sap84SAP84为一款国产通用计算软件。
功能基本与SAP2000基本相当，只是在三维空间计算起步较完，但是SAP84开发了多种适用图形交互的子系统，使SAP84的使用得到了简化。
3、midasMidas系列软件较多，据了解主要用于地铁方面设计的软件主要有MIDAS/GTS以及MIDAS/civil。
有MIDAS/GTS是通用岩土有限元分析软件。
是岩土与隧道工程有限元分析与设计软件, 适用地下结构、岩土、水工、地质、矿山、隧道(公路、铁路、市政)、地铁等领域，软件可进行承载力与变形分析、施工阶段分析、固结分析、渗流分析、应力-渗流耦合分析、动力分析、边坡稳定分析等等；MIDAS/civil是个土木结构专用的结构分析与优化设计软件，可适用于桥梁结构、地下结构、工业建筑、飞机场、大坝、港口等结构的分析与设计。
软件可进行线性边界分析、水化热分析、材料非线性分析、静力弹塑性分析、动力弹塑性分析，该软件是韩国国内地下结构设计中普遍采用的软件。
在北陵公园站设计过程中，采用GTS软件进行了有推力拱桥桥台背后土体应力分布以及通道施工对既有桥台影响的相关计算。
4、同济曙光该软件是由上海同济岩土工程技术和同济大学地下建筑与工程系共同开发的，是一套岩土及地下工程领域的通用有限元分析与设计平台。
主要功能包括岩土及地下工程有限元施工动态模拟分析系统、可考虑施工过程的全量和增量反演分析系统及盾构、公路隧道、边坡等设计计算。
pkpm桩基承台计算
CT5 桩基承台计算项目名称_____________日期_____________设计者_____________校对者_____________一、设计依据《建筑地基基础设计规范》 (GB50007-2002)①《混凝土结构设计规范》 (GB50010-2010)②《建筑桩基技术规范》 (JGJ 94－2008)③二、示意图三、计算信息承台类型: 三桩承台计算类型: 验算截面尺寸构件编号: CT-11. 几何参数矩形柱宽bc=450mm 矩形柱高hc=600mm圆桩直径d=500mm承台根部高度H=1200mmx方向桩中心距A=1750mmy方向桩中心距B=1750mm承台边缘至边桩中心距 C=500mm2. 材料信息柱混凝土强度等级: C30 ft_c=1.43N/mm2, fc_c=14.3N/mm2承台混凝土强度等级: C30 ft_b=1.43N/mm2, fc_b=14.3N/mm2桩混凝土强度等级: C80 ft_p=2.22N/mm2, fc_p=35.9N/mm2承台钢筋级别: HRB400 fy=360N/mm23. 计算信息结构重要性系数: γo=1.1纵筋合力点至近边距离: as=150mm4. 作用在承台顶部荷载基本组合值F=3244.000kNMx=57.700kN*mMy=103.500kN*mVx=69.800kNVy=-38.800kN四、计算参数1. 承台总长 Bx=C+A+C=0.500+1.750+0.500=2.750m2. 承台总宽 By=C+B+C=0.500+1.750+0.500=2.750m3. 承台根部截面有效高度 ho=H-as=1.200-0.150=1.050m4. 圆桩换算截面宽度 bp=0.8*d=0.8*0.500=0.400m五、内力计算1. 各桩编号及定位座标如上图所示:θ1=arccos(0.5*A/B)=1.047θ2=2*arcsin(0.5*A/B)=1.0471号桩 (x1=-A/2=-0.875m, y1=-B*cos(0.5*θ2)/3=-0.505m)2号桩 (x2=A/2=0.875m, y2=-B*cos(0.5*θ2)/3=-0.505m)3号桩(x3=0, y3=B*cos(0.5*θ2)*2/3=1.010m)2. 各桩净反力设计值, 计算公式:【8.5.3-2】①∑x i=x12*2=1.531m∑y i=y12*2+y32=1.531mN i=F/n-Mx*y i/∑y i2+My*x i/∑x i2+Vx*H*x i/∑x i2-Vy*H*y1/∑y i2N1=3244.000/3-57.700*(-0.505)/1.531+103.500*(-0.875)/1.531+69.800*1.200*(-0.875)/1.531--38.800*1.200*(-0.505)/1.531=1008.724kNN2=3244.000/3-57.700*(-0.505)/1.531+103.500*0.875/1.531+69.800*1.200*0.875/1.531--38.800*1.200*(-0.505)/1.531=1222.736kNN3=3244.000/3-57.700*1.010/1.531+103.500*0.000/1.531+69.800*1.200*0.000/1.531--38.800*1.200*1.010/1.531=1012.540kN六、柱对承台的冲切验算【8.5.17-1】①1. ∑Ni=0=0.000kNho1=h-as=1.200-0.150=1.050m2. αox=A/2-bc/2-bp/2=1.750/2-1/2*0.450-1/2*0.400=0.450mαoy12=y2-hc/2-bp/2=0.505-0.600/2-0.400/2=0.005mαoy3=y3-hc/2-bp/2=1.010-0.600/2-0.400/2=0.510m3. λox=αox/h o1=0.450/1.050=0.429λoy12=αoy12/ho1=0.210/1.050=0.200λoy3=αoy3/ho1=0.510/1.050=0.4864. βox=0.84/(λox+0.2)=0.84/(0.429+0.2)=1.336βoy12=0.84/(λoy12+0.2)=0.84/(0.200+0.2)=2.100βoy3=0.84/(λoy3+0.2)=0.84/(0.486+0.2)=1.2246. 计算冲切临界截面周长AD=0.5*A+C/tan(0.5*θ1)=0.5*1.750+0.500/tan(0.5*1.047))=1.741mCD=AD*tan(θ1)=1.741*tan(1.047)=3.016mAE=C/tan(0.5*θ1)=0.500/tan(0.5*1.047)=0.866m6.1 计算Umx1Umx1=bc+αox=0.450+0.450=0.900m6.2 计算Umx2Umx2=2*AD*(CD-C-|y1|-|y3|+0.5*bp)/CD=2*1.741*(3.016-0.500-|-0.505|-|1.010|+0.5*0.400)/3.016=1.386m因Umx2>Umx1,取Umx2=Umx1=0.900mUmy=hc+αoy12+αoy3=0.600+0.210+0.510=1.320m因Umy>(C*tan(θ1)/tan(0.5*θ1))-C-0.5*bpUmy=(C*tan(θ1)/tan(0.5*θ1))-C-0.5*bp=(0.500*tan(1.047)/tan(0.5*1.047))-0.500-0.5*0.400=0.800m7. 计算冲切抗力因 H=1.200m 所以βhp=0.967γo*Fl=γo*(F-∑Ni)=1.1*(3244.000-0.000)=3568.40kN[βox*2*Umy+βoy12*Umx1+βoy3*Umx2]*βhp*ft_b*ho=[1.336*2*0.800+2.100*0.900+1.224*0.900]*0.967*1.43*1.050*1000=7446.122kN≥γo*Fl柱对承台的冲切满足规范要求七、角桩对承台的冲切验算【8.5.17-5】①计算公式:【8.5.17-5】①1. Nl=max(N1,N2)=1222.736kNho1=h-as=1.200-0.150=1.050m2. a11=(A-bc-bp)/2=(1.750-0.450-0.400)/2=0.450ma12=(y3-(hc＋d)*0.5)*cos(0.5*θ2)=(1.010-(0.600-0.400)*0.5)*cos(0.5*1.047)=0.442m λ11=a11/ho=0.450/1.050=0.429β11=0.56/(λ11+0.2)=0.56/(0.429+0.2))=0.891C1=(C/tan(0.5*θ1))+0.5*bp=(C/tan(0.5*1.047))+0.5*0.400=1.066mλ12=a12/ho=0.442/1.050=0.421β12=0.56/(λ12+0.2)=0.56/(0.421+0.2))=0.902C2=(CD-C-|y1|-y3+0.5d)*cos(0.5*θ2)=(3.016-0.500-|-0.505|-1.010+0.5*1.047)*cos(0.5*0.400)=1. 039m3. 因 h=1.200m 所以βhp=0.967γo*Nl=1.1*1222.736=1345.010kNβ11*(2*C1+a11)*(tan(0.5*θ1))*βhp*ft_b*ho=0.891*(2*1066.025+450.000)*(tan(0.5*1.047))*0.967*1.43*1050.000=1927.701kN≥γo*Nl=1345.010kN底部角桩对承台的冲切满足规范要求γo*N3=1.1*1012.540=1113.794kNβ12*(2*C2+a12)*(tan(0.5*θ2))*βhp*ft_b*ho=0.902*(2*1039.230+441.987)*(tan(0.5*1.047))*0.967*1.43*1050.000*1000 =1904.835kN≥γo*N3=1113.794kN顶部角桩对承台的冲切满足规范要求八、承台斜截面受剪验算【8.5.18-1】①1. 计算承台计算截面处的计算宽度2.计算剪切系数因0.800ho=1.050m<2.000m,βhs=(0.800/1.050)1/4=0.934ay=|y3|-0.5*hc-0.5*bp=|1.010|-0.5*0.600-0.5*0.400=0.510λy=ay/ho=0.510/1.050=0.486βy=1.75/(λy+1.0)=1.75/(0.486+1.0)=1.1783. 计算承台底部最大剪力【8.5.18-1】①bxo=A*(2/3+hc/2/sqrt(B2-(A/2)2))+2*C=1.750*(2/3+0.600/2/sqrt(1.7502-(1.750/2)2))+2*0.500=2.513mγo*Vy=1.1*2231.460=2454.606kNβhs*βy*ft_b*bxo*ho=0.934*1.178*1.43*2513.077*1050.000=4151.528kN≥γo*Vy=2454.606kN承台斜截面受剪满足规范要求九、承台受弯计算【8.5.16-1】【8.5.16-2】计算公式:【8.5.16-1.2】①1. 确定单桩最大竖向力Nmax=max(N1, N2, N3)=1222.736kN2. 承台底部弯矩最大值【8.5.16-1】【8.5.16-2】①M=Nmax*(A-(sqrt(3)/4)*bc)/3=1222.736*(1.750-(sqrt(3)/4)*0.450)/3=633.844kN*m3. 计算系数C30混凝土α1=1.0αs=M/(α1*fc_b*By*ho*ho)=633.844/(1.0*14.3*2.750*1.050*1.050*1000)=0.0154. 相对界限受压区高度ξb=β1/(1+fy/Es/εcu)=0.518ξ=1-sqrt(1-2αs)=0.015≤ξb=0.5185. 纵向受拉钢筋Asx=Asy=α1*fc_b*By*ho*ξ/fy=1.0*14.3*2750.000*1050.000*0.015/360=1689mm2最小配筋面积:B=|y1|+C=|-505.2|+500=1005.2mmAsxmin=Asymin=ρmin*B*H=0.200%*1005.2*1200=2412mm2Asx<Asxmin,取Asx=Asxmin=2412mm2Asy<Asymin,取Asx=Asymin=2412mm26. 选择Asx钢筋选择钢筋5⌲25, 实配面积为2454mm2/m。
关于pkpm与yjk软件在剪力墙冲切承台计算方面的比较
a0y2 = 700 mm ＞ 0. 25h0 = 0. 25 × 1460 = 365 mm，取
700 mm； 剪力墙左右两边无桩，取 a0x = h0 = 1460
mm；
冲切锥图形如图 1
所示，冲跨比
λ0y1
=
a0y1 h0
=
896 1460
= 0.
61，λ0y2
=
a0y2 h0
=
700 1460
4460 × 2 + 1398 + 1098 = 11416 mm， 代 入 式
（ 5. 9. 7 － 3）
得
β0
=
∑umi * β0i ∑umi
=
4460
×
1.
03
+
4460
×
1. 23 + 1398 11416
×
0.
7
+
1098
×
0.
7
= 1. 03，代入式 （ 5. 9. 7 － 1） ，
( ) βhp =
收稿日期： 2019 － 07 － 10 作者简介： 李童 （ 1992—） ，男，广东新会人，北京中色北方建筑设计院有限责任公司广州分公司助理工程师，本科，研
究方向为土木工程结构。
90
南方职业教育学刊
第9 卷
如图 1 所示，则 um = （ 730 × 2 + 1500 + 350 × 2 + 800） × 2 + （ 350 + 448 + 600） + （ 350 + 300 + 448） =
针对pkpm和yjk两个常用土木工程计算软件在实际应用中出现的计算条件相同而计算结果差异较大的问题通过不同的算例比较pkpm与yjk软件在剪力墙冲切承台计算方面的异同点及两个软件在承台冲切计算中应用规范上的差异分析两个软件在计算剪力墙冲切承台方面的优缺点得出yjk软件计算承台冲切在经济性方面优于pkpm软件的结论
使用广联达软件计算筏板带桩承台构钢筋的技巧与体会
使用广联达软件计算筏板带桩承台构钢筋的技巧与体会一、工程概况本工程位于江苏省徐州市，总建筑面积为7774M2，地下一层、地上18层，18层设有跃层，上部还有电梯机房。
每单元设有两部电梯。
筏板基础，桩承台、短肢剪力墙结构。
地下为储藏室和设备间，地下室层高为2.7M，地上为住宅，层高均为2.8M。
南侧有阳台，北、东、西三侧均设有飘窗，在四个立面的楼层标高处设有空调隔板，个别楼层处设有双层空调搁板。
本工程筏板厚度为250MM，内配C10@150双层双向钢筋。
桩承台高度为950MM，承台顶面与筏板顶面平齐。
底层平面如图1所示。
其西南和东北轴侧效果如图2和图3所示。
二、手工计算的难点本工程中有三桩阶式承台，有些是标准型的，有些是非标准型的。
由于承台梁、连系梁以桩承台为支座，所以计算钢筋时，三桩承台的钢筋和承台梁、连系梁的钢筋均需要进行缩尺配筋，这就是手工计算的难点之一。
其他构件在手工计算中的难点在《使用广联达软件编制短肢剪力墙结构标书的四路与技巧》一文中已经做过介绍，本文不再赘述。
有兴趣的读者可以参考数字造价2010年五月版。
三、使用GGJ软件计算钢筋的思路使用GGJ软件进行流程如下：新建工程→输入工程信息→比重设置→弯钩设置→损耗设置→调整计算设置→选择节点设置→箍筋设置→搭接设置→调整箍筋公式→楼层设置→混凝土强度等级设置、钢筋锚固、搭接设置→导入轴网→定义筏板→绘制筏板→定义桩承台→调入桩承台CAD草图→提取桩承台边线和标识→绘制桩承台→定义承台梁、基础连梁→绘制承台梁和连梁→单构件输入→汇总计算→报表输出。
四、软件使用技巧由于本工程有电子图纸，所以使用软件提供的CAD导图功能。
在CAD图上，筏板与承台、承台梁、连梁是画在同一个图层中的，导入筏板时，桩承台与承台梁、连梁等也一同被导入到软件的筏板图层中，处理比较困难，所以，我不导入筏板，而是通过将地下室层的外墙复制到基础层中，然后利用智能布置筏板的功能绘制筏板，再根据筏板出墙边的尺寸进行多边或整体偏移。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
两桩承台计算(柱偏心):一,受弯计算:1,基桩竖向力设计值计算:桩数(对称布置的两桩承台):n=2方桩边长(圆桩换算边宽0.8d)(m):bp=0.4柱截面长边尺寸(m):hc=0.7(X方向)柱截面短边尺寸(m):bc=0.4(Y方向)作用于桩基上的竖向力设计值(kN):F=3261桩基承台和承台上土的自重设计值(kN):G=100.0柱端垂直于X轴向的弯矩设计值(kN-m)My=15桩i至柱中心线的距离(m):x10=0.90x20=2.97桩i至通过桩群重心的Y轴线的距离(m):xi0=1.94考虑弯矩作用时,第i桩的竖向反力设计值(kN):Nix=2556.5<=1.2倍基桩竖向承载力设计值(公式5.1.1-2)2,承台受弯计算:垂直Y轴方向自桩轴线到相应计算截面的距离(m):x1=0.55垂直X轴方向计算截面处的弯矩设计值(kN):My=1406.1公式(5.6.2-2)承台高度(mm):h=1800砼弯曲抗压强度设计值(N/mm^2):fcm=16.5钢筋强度设计值(N/mm^2):fy=310构件尺寸(mm):b=1000h=1800纵向受拉钢筋合力点至截面近边的距离(mm)：as=65截面的有效高度(mm):h0=1735弯矩(kN-m）My=1406.1公式 4.1.5-1det=2839791.41x=49.83yetb*h0=944.4公式 4.1.5-2Asx=2652配筋率(%)rox=0.15二,受冲切计算:承台受柱冲切的承载力计算:自柱短边到最近桩边的水平距离(m):aox1=0.35aox2=2.42公式(5.6.6-3)alfaox1=1.80lmtaox1=0.20alfaox2=0.45lmtaox=1.39桩基的重要性系数:gamo=1.0砼的抗拉强度设计值(N/mm^2)ft=1.5公式(5.6.6-4)gamoFl=3261承台受柱冲切的承载力设计值(kN):R=5859.4>=gamoFl=3261满足受柱冲切的承载力要求.三,承台受剪计算:柱边至沿X向桩边的水平距离(m):ax1=0.35公式(5.6.8-2)betax=0.20lmtax=0.20桩基的重要性系数:gamo=1.0砼的抗压强度设计值(N/mm^2)fc=15公式(5.6.8-1)gamoVx=2556.5承台受剪的承载力设计值(kN):Rx=5205.0>=gamoVx=2556.5满足受剪的承载力要求.四,承台局部受压计算(按砼规范):砼局部受压净面积(m^2):Aln=0.28砼局部受压面积(m^2):Al=0.28砼局部受压时的计算底面积(m^2):Ab=1.00(计算底面积边长>=承台宽度时)公式(4.5.1-2)beta=1.89公式(4.5.1-1)Fl=3261砼局部受压的承载力设计值(kN):R=11905.9>=Fl=3261满足局部受压的承载力要求.三桩承台计算:一,受弯计算:1,基桩竖向力设计值计算:桩数:n=3方桩边长(圆桩换算边宽0.8d)(m):bp=0.64柱截面长边尺寸(m):hc=0.7(X方向)柱截面短边尺寸(m):bc=0.7(Y方向)作用于桩基上的竖向力设计值(kN):F=14000桩基承台和承台上土的自重设计值(kN):G=0.0作用于桩群上的外力对通过桩群重心的X轴的Mfx=100力矩设计值(kN-m):作用于桩群上的外力对通过桩群重心的Y轴的Mfy=150力矩设计值(kN-m):桩i至通过桩群重心的Y轴线的距离(m):xi0=1.2桩i至通过桩群重心的X轴线的距离(m):y10=1.6y20=0.8考虑Mfx时,第i桩的竖向反力设计值(kN):N1y=4708.3<=1.2倍基桩竖向承载力设计值(公式5.1.1-2)N2y=4687.5考虑Mfx,Mfy时,第i桩的竖向反力设计值(kN):Nimax=4750.0<=1.2倍基桩竖向承载力设计值(公式5.1.1-2)2,承台受弯计算:垂直Y轴方向自桩轴线到相应计算截面的距离(m):xi=0.9垂直X轴方向自桩轴线到相应计算截面的距离(m):y1=1.3y2=0.5垂直Y轴方向计算截面处的弯矩设计值(kN):Mx=5885.4公式(5.6.2-4)垂直X轴方向计算截面处的弯矩设计值(kN):My=4037.5公式(5.6.2-3)承台高度(mm):h=2000砼弯曲抗压强度设计值(N/mm^2):fcm=16.5钢筋强度设计值(N/mm^2):fy=310构件尺寸(mm):bx=1600(X向等效宽度)by=h=2000纵向受拉钢筋合力点至截面近边的距离(mm)：as=60截面的有效高度(mm):h0=1940弯矩(kN-m）Mx=5885.4公式 4.1.5-1 (砼规范)det=3317735.10x=118.53yetb*h0=1056.0公式 4.1.5-2 (砼规范)Asy=10095按三向板带配筋时,单向板带配筋面积(mm^2):Asy1=5827弯矩(kN-m）My=4037.5公式 4.1.5-1det=3457728.79x=80.50yetb*h0=1056.0公式 4.1.5-2Asx=6856按三向板带配筋时,单向板带配筋面积(mm^2):Asx1=4570单向板带配筋面积取Asy1,Asx1中较大者:Ax1=5827二,受冲切计算:承台受基桩冲切的承载力计算:从承台底角桩内边缘引45度冲切线与承台顶面相a11=0.53A=1.89交点至角桩内边缘的水平距离A,柱边至桩内侧的水a12=0.93A=1.89平距离B,取两者中的较小者(m):从角桩内边缘至承台外边延长线角点的距离(m):c1=1.70c2=2.20公式(5.6.7-4)alfa11=1.01lmta11=0.27公式(5.6.7-6)alfa12=0.71lmta12=0.48桩基的重要性系数:gamo=1.0三桩承台角度sita1,sita2(度):sita1=sita2=60.0砼的抗拉强度设计值(N/mm^2)ft=1.5公式(5.6.7-3)gamoNl=4750.0承台受底部基桩冲切的承载力设计值(kN):R=6693.6>=gamoNl=4750.0公式(5.6.7-5)gamoNl=4708.3承台受顶部基桩冲切的承载力设计值(kN):R=6323.0>=gamoNl=4708.3满足受基桩冲切的承载力要求.三,承台受剪计算:柱边至沿X向桩边的水平距离(m):ax=0.53柱边至沿Y向桩边的水平距离(m):ay1=0.93ay2=0.13公式(5.6.8-2)betax=0.21lmtax=0.27公式(5.6.8-2)betay1=0.15lmtay1=0.48公式(5.6.8-2)betay2=0.20lmtay2=0.07桩基的重要性系数:gamo=1.0砼的抗压强度设计值(N/mm^2)fc=12.5公式(5.6.8-1)gamoVx=4750.0承台受剪的承载力设计值(kN):Rx=8122.9>=gamoVx=4750.0公式(5.6.8-1)gamoVy1=4708.3承台受剪的承载力设计值(kN):Ry1=5974.0>=gamoVy=4708.3公式(5.6.8-1)gamoVy2=9375.0承台受剪的承载力设计值(kN):Ry2=11640.0>=gamoVy=9375.0满足受剪的承载力要求.四,承台局部受压计算(按砼规范):砼局部受压净面积(m^2):Aln=0.49砼局部受压面积(m^2):Al=0.49砼局部受压时的计算底面积(m^2):Ab=4.41(按计算底面积的第三种简图)公式(4.5.1-2)beta=3.00公式(4.5.1-1)Fl=14000砼局部受压的承载力设计值(kN):R=27562.5>=Fl=14000满足局部受压的承载力要求.四桩承台计算:一,受弯计算:1,基桩竖向力设计值计算(不考虑承台效应):桩数(对称布置的四桩承台):n=4方桩边长(圆桩换算边宽0.8d)(m):bp=0.32柱截面长边尺寸(m):hc=0.4(X方向)柱截面短边尺寸(m):bc=0.4(Y方向)作用于桩基上的竖向力设计值(kN):F=40桩基承台和承台上土的自重设计值(kN):G=370.0作用于桩群上的外力对通过桩群重心的X轴的Mfx=750力矩标准值(kN-m):作用于桩群上的外力对通过桩群重心的Y轴的Mfy=750力矩标准值(kN-m):桩i至通过桩群重心的Y轴线的距离(m):xi0=1.4桩i至通过桩群重心的X轴线的距离(m):yi0=1.4考虑Mfx时,第i桩的竖向反力标准值(kN):Niy=241.4(公式5.1.1-2)考虑Mfy时,第i桩的竖向反力标准值(kN):Nix=241.4(公式5.1.1-2)角桩的最大竖向反力标准值(kN):Nimax=380.3<=1.2倍基桩竖向承载力角桩的最小竖向反力标准值(kN):Nimin=-175.3(公式5.1.1-2)2,承台受弯计算:垂直Y轴方向自桩轴线到相应计算截面的距离(m):xi=1.2垂直X轴方向自桩轴线到相应计算截面的距离(m):y i=1.2垂直Y轴方向计算截面处的弯矩设计值(kN):Mx=749.5公式(5.6.2-1)垂直X轴方向计算截面处的弯矩设计值(kN):My=749.5公式(5.6.2-2)承台高度(mm):h=800砼弯曲抗压强度设计值(N/mm^2):fcm=11.9钢筋强度设计值(N/mm^2):fy=360构件尺寸(mm):b=3000h=800纵向受拉钢筋合力点至截面近边的距离(mm)：as=70截面的有效高度(mm):h0=730弯矩(kN-m）Mx=749.5公式 4.1.5-1 (砼规范)det=490910.50x=29.35yetb*h0=377.9公式 4.1.5-2 (砼规范)Asy=2911配筋率(%)roy=0.13弯矩(kN-m）My=749.5公式 4.1.5-1det=490910.50x=29.35yetb*h0=377.9公式 4.1.5-2Asx=2911配筋率(%)rox=0.13二,受冲切计算:1,承台受柱冲切的承载力计算:自柱短边到最近桩边的水平距离(m):aox=0.99自柱长边到最近桩边的水平距离(m):aoy=0.99公式(5.6.6-3)alfaox=0.46lmtaox=1.36公式(5.6.6-3)alfaoy=0.46lmtaoy=1.36桩基的重要性系数:gamo=1.0砼的抗拉强度设计值(N/mm^2)ft=1.27公式(5.6.6-4)gamoFl=40承台受柱冲切的承载力设计值(kN):R=2384.9>=gamoFl=40满足受柱冲切的承载力要求.2,承台受基桩冲切的承载力计算:从承台底角桩内边缘引45度冲切线与承台顶面相a1x=0.69A=0.69交点至角桩内边缘的水平距离A,柱边至桩内侧的水a1y=0.69A=0.69平距离B,取两者中的较小者(m):从角桩内边缘至承台外边缘的距离(m):c1=2.30c2=2.30公式(5.6.7-2)alfa1x=0.42lmta1x=0.94公式(5.6.7-2)alfa1y=0.42lmta1y=0.94桩基的重要性系数:gamo=1.0砼的抗拉强度设计值(N/mm^2)ft=1.27公式(5.6.7-1)gamoNl=380.3承台受基桩冲切的承载力设计值(kN):R=2066.0>=gamoNl=380.3满足受基桩冲切的承载力要求.三,承台受剪计算:柱边至沿X向桩边的水平距离(m):ax=0.99柱边至沿Y向桩边的水平距离(m):ay=0.99公式(5.6.8-2)betax=0.07lmtax=1.36公式(5.6.8-2)betay=0.07lmtay=1.36桩基的重要性系数:gamo=1.0砼的抗压强度设计值(N/mm^2)fc=11.9公式(5.6.8-1)gamoVx=482.8承台受剪的承载力设计值(kN):Rx=1888.3>=gamoVx=482.8公式(5.6.8-1)gamoVy=482.7777778承台受剪的承载力设计值(kN):Ry=1888.3>=gamoVy=482.7777778满足受剪的承载力要求.四,承台局部受压计算(按砼规范):砼局部受压净面积(m^2):Aln=0.16砼局部受压面积(m^2):Al=0.16砼局部受压时的计算底面积(m^2):Ab=1.44(按计算底面积的第三种简图)公式(4.5.1-2)beta=3.00公式(4.5.1-1)Fl=40砼局部受压的承载力设计值(kN):R=8568.0>=Fl=40满足局部受压的承载力要求.五桩承台计算:一,受弯计算:1,基桩竖向力设计值计算(不考虑承台效应):桩数(对称布置的五桩承台):n=5方桩边长(圆桩换算边宽0.8d)(m):bp=0.64柱截面长边尺寸(m):hc=0.8(X方向)柱截面短边尺寸(m):bc=0.8(Y方向)作用于桩基上的竖向力设计值(kN):F=24000桩基承台和承台上土的自重设计值(kN):G=0.0作用于桩群上的外力对通过桩群重心的X轴的Mfx=200力矩设计值(kN-m):作用于桩群上的外力对通过桩群重心的Y轴的Mfy=200力矩设计值(kN-m):桩i至通过桩群重心的Y轴线的距离(m):xi0=2.0桩i至通过桩群重心的X轴线的距离(m):yi0=2.0考虑Mfx时,第i桩的竖向反力设计值(kN):Niy=4825.0(公式5.1.1-2)考虑Mfy时,第i桩的竖向反力设计值(kN):Nix=4825.0(公式5.1.1-2)角桩的最大竖向反力设计值(kN):Nimax=4850.0<=1.2倍基桩竖向承载力设计值(公式5.1.1-2)2,承台受弯计算:垂直Y轴方向自桩轴线到相应计算截面的距离(m):xi=1.6垂直X轴方向自桩轴线到相应计算截面的距离(m):y i=1.6垂直Y轴方向计算截面处的弯矩设计值(kN):Mx=15440.0公式(5.6.2-1)垂直X轴方向计算截面处的弯矩设计值(kN):My=15440.0公式(5.6.2-2)承台高度(mm):h=2000砼弯曲抗压强度设计值(N/mm^2):fcm=16.5钢筋强度设计值(N/mm^2):fy=310构件尺寸(mm):bx=4000by=4000h=2000纵向受拉钢筋合力点至截面近边的距离(mm)：as=60截面的有效高度(mm):h0=1940弯矩(kN-m）Mx=15440.0公式 4.1.5-1 (砼规范)det=3295721.21x=124.59yetb*h0=1056.0公式 4.1.5-2 (砼规范)Asy=26525配筋率(%)roy=0.34弯矩(kN-m）My=15440.0公式 4.1.5-1det=3295721.21x=124.59yetb*h0=1056.0公式 4.1.5-2Asx=26525配筋率(%)rox=0.34二,受冲切计算:1,承台受柱冲切的承载力计算:自柱短边到最近桩边的水平距离(m):aox=1.28自柱长边到最近桩边的水平距离(m):aoy=1.28公式(5.6.6-3)alfaox=0.84lmtaox=0.66公式(5.6.6-3)alfaoy=0.84lmtaoy=0.66桩基的重要性系数:gamo=1.0砼的抗拉强度设计值(N/mm^2)ft=1.5公式(5.6.6-4)gamoFl=19200承台受柱冲切的承载力设计值(kN):R=20274.7>=gamoFl=19200满足受柱冲切的承载力要求.2,承台受基桩冲切的承载力计算:从承台底角桩内边缘引45度冲切线与承台顶面相a1x=1.28A=1.89交点至角桩内边缘的水平距离A,柱边至桩内侧的水a1y=1.28A=1.89平距离B,取两者中的较小者(m):从角桩内边缘至承台外边缘的距离(m):c1=1.12c2=1.12公式(5.6.7-2)alfa1x=0.56lmta1x=0.66公式(5.6.7-2)alfa1y=0.56lmta1y=0.66桩基的重要性系数:gamo=1.0砼的抗拉强度设计值(N/mm^2)ft=1.5公式(5.6.7-1)gamoNl=4850.0承台受基桩冲切的承载力设计值(kN):R=5718.5>=gamoNl=4850.0满足受基桩冲切的承载力要求.三,承台受剪计算:柱边至沿X向桩边的水平距离(m):ax=1.28柱边至沿Y向桩边的水平距离(m):ay=1.28公式(5.6.8-2)betax=0.13lmtax=0.66公式(5.6.8-2)betay=0.13lmtay=0.66桩基的重要性系数:gamo=1.0砼的抗压强度设计值(N/mm^2)fc=15公式(5.6.8-1)gamoVx=9650.0承台受剪的承载力设计值(kN):Rx=14553.1>=gamoVx=9650.0公式(5.6.8-1)gamoVy=9650.0承台受剪的承载力设计值(kN):Ry=14553.1>=gamoVy=9650满足受剪的承载力要求.四,承台局部受压计算(按砼规范):砼局部受压净面积(m^2):Aln=0.64砼局部受压面积(m^2):Al=0.64砼局部受压时的计算底面积(m^2):Ab=5.76(按计算底面积的第三种简图)公式(4.5.1-2)beta=3.00公式(4.5.1-1)Fl=24000砼局部受压的承载力设计值(kN):R=43200.0>=Fl=24000满足局部受压的承载力要求.筏形承台计算(按倒楼盖法计算):一,受弯计算:1,基桩竖向力设计值计算(不考虑承台效应):桩数:n=20nx=4方桩边长(圆桩换算边宽0.8d)(m):bp=0.64作用于桩基上的竖向力设计值(kN):F=94000桩基承台和承台上土自重设计值(kN):G=0.0作用于桩群上的外力对通过桩群重心的X轴的Mfx=5000力矩设计值(kN-m):作用于桩群上的外力对通过桩群重心的Y轴的Mfy=5000力矩设计值(kN-m):桩i至通过桩群重心的Y轴线的距离(m):xi0=2.040桩i至通过桩群重心的X轴线的距离(m):yi0=1.20 3.60考虑Mfx时,第i桩的竖向反力设计值(kN):Niy=4752.14856.34700.0考虑Mfy时,第i桩的竖向反力设计值(kN):Nix=4750.04800.04700.0角桩的最大竖向反力设计值(kN):Nimax=4956.3<=1.2倍基桩竖向承载力设计值(公式5.1.1-2)2,筏形承台受弯计算:垂直Y轴方向自桩轴线到相应计算截面的距离(m):xi=1.50垂直X轴方向自桩轴线到相应计算截面的距离(m):y i=1.50垂直Y轴方向计算截面处的弯矩设计值(kN):Mx=29137.5公式(5.6.2-1)垂直X轴方向计算截面处的弯矩设计值(kN):My=36000.0公式(5.6.2-2)承台高度(mm):h=2000砼弯曲抗压强度设计值(N/mm^2):fcm=16.5钢筋强度设计值(N/mm^2):fy=310构件尺寸(mm):bx=11200by=13600h=2000纵向受拉钢筋合力点至截面近边的距离(mm)：as=60截面的有效高度(mm):h0=1940弯矩(kN-m）Mx=29137.5公式 4.1.5-1 (砼规范)det=3448259.09x=83.05yetb*h0=1056.0公式 4.1.5-2 (砼规范)Asy=49509配筋率(%)roy=0.23弯矩(kN-m）My=36000.0公式 4.1.5-1det=3442744.39x=84.54yetb*h0=1056.0公式 4.1.5-2Asx=61194配筋率(%)rox=0.23二,受冲切计算:1,筏形承台受单一基桩的冲切承载力计算:桩基的重要性系数:gamo=1.0砼的抗拉强度设计值(N/mm^2)ft=1.5公式(5.6.7-7)gamoNl=4956.3承台受柱冲切的承载力设计值(kN):R=18018.7>=gamoNl=4956.25满足受单一基桩的冲切承载力要求.2,筏形承台受桩群的冲切承载力计算:剪力墙内边至桩群外边缘的水平距离(m):aox=1.00aoy=1.00桩群外边缘的水平距离(m):bx=5.00桩群外边缘的竖向距离(m):by=5.00冲切锥体范围内各桩的竖向净反力设计值之和(kN):sigamNli=28200.0公式(5.6.6-3)alfaox=1.01lmta1x=0.52公式(5.6.6-3)alfaoy=1.01lmta1y=0.52桩基的重要性系数:gamo=1.0砼的抗拉强度设计值(N/mm^2)ft=1.5公式(5.6.7-1)gamoNl=28200.0承台受基桩冲切的承载力设计值(kN):R=70282.8>=gamoNl=28200.0满足受桩群的冲切承载力要求.三,受剪计算:剪力墙边至沿X向桩边的水平距离(m):ax=1.18剪力墙边至沿Y向桩边的水平距离(m):ay=1.18公式(5.6.8-2)betax=0.13lmtax=0.61公式(5.6.8-2)betay=0.13lmtay=0.61桩基的重要性系数:gamo=1.0砼的抗压强度设计值(N/mm^2)fc=15公式(5.6.8-1)gamoVx=24000.0承台受剪的承载力设计值(kN):Rx=52288.8>=gamoVx=24000.0公式(5.6.8-1)gamoVy=19425.0承台受剪的承载力设计值(kN):Ry=43061.4>=gamoVy=19425.0满足受剪的承载力要求.(大者)向承载力设计值介于0.2~1.0之间介于0.2~1.0之间介于0.3~3.0之间长>=承台宽度时)(y20为近距者)向承载力设计值向承载力设计值1600(Y向等效宽度)B=0.53B=0.93介于0.2~1.0之间介于0.2~1.0之间介于0.3~1.4之间介于0.3~1.4之间<0.3时,取为0.3的第三种简图)介于0.2~1.0之间介于0.2~1.0之间B=0.99B=0.99介于0.2~1.0之间介于0.2~1.0之间介于0.3~1.4之间介于0.3~1.4之间的第三种简图)向承载力设计值介于0.2~1.0之间介于0.2~1.0之间B=1.28B=1.28介于0.2~1.0之间介于0.2~1.0之间介于0.3~1.4之间介于0.3~1.4之间的第三种简图)ny=54700.0(公式5.1.1-2)4700.0(公式5.1.1-2)向承载力设计值介于0.2~1.0之间介于0.2~1.0之间介于0.3~1.4之间介于0.3~1.4之间。
