电工plc中级考试题库一、选择题1. PLC的全称是：A. Program Logic ControllerB. Personal Learning ComputerC. Power Line CommunicationD. Portable Logic Controller2. PLC的工作原理基于：A. 顺序控制B. 循环扫描C. 事件驱动D. 随机控制3. 以下哪个不是PLC的输入设备？A. 按钮B. 传感器C. 继电器D. 限位开关4. PLC的输出设备通常包括：A. 继电器B. 接触器C. 指示灯D. 所有选项都是5. PLC的编程语言不包括：A. 梯形图B. 指令列表C. 布尔逻辑D. 汇编语言二、判断题1. PLC只能用于简单的开关控制。
（错误）2. PLC的输入/输出模块可以根据需要进行扩展。
（正确）3. PLC可以实时响应外部事件。
（正确）4. PLC的编程只能使用特定的硬件编程器。
（错误）5. PLC的扫描周期越长，系统的响应速度越快。
（错误）三、简答题1. 简述PLC的三个基本组成部件是什么？答：PLC的三个基本组成部件包括中央处理单元（CPU）、输入/输出（I/O）模块和用户界面（如触摸屏或编程软件）。
2. PLC在工业自动化中的主要作用是什么？答：PLC在工业自动化中的主要作用是实现对机械设备和生产过程的控制，包括但不限于顺序控制、定时控制、计数控制等，以提高生产效率和自动化水平。
3. 什么是PLC的扫描周期，它对系统性能有何影响？答：PLC的扫描周期是指PLC完成一次从输入采样、程序执行到输出刷新的全过程所需的时间。
扫描周期越短，系统的响应速度越快，但同时也会增加CPU的负担。
四、计算题1. 如果一个PLC的扫描周期是10ms，计算在1分钟内该PLC可以完成多少次扫描？答：1分钟=60000ms，60000ms / 10ms = 6000次。
2. 假设一个PLC系统有10个输入点和8个输出点，如果每个输入点和输出点的状态变化都需要被检测和更新，计算该PLC在一个扫描周期内需要处理的数据量。

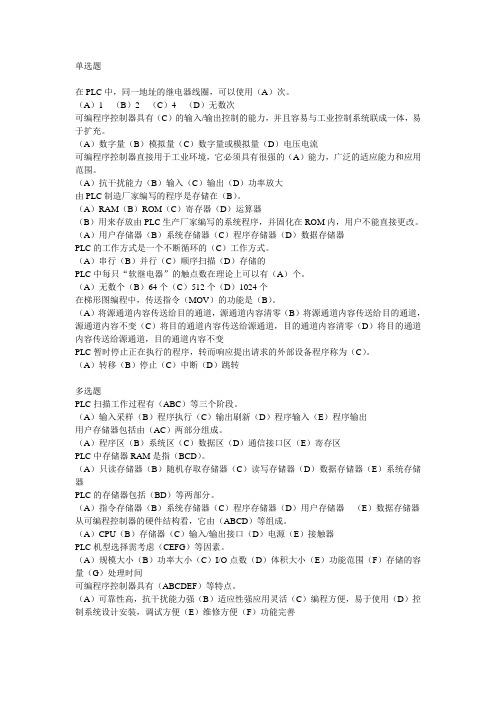

中级工PLC部分题目
在PLC中，同一地址的继电器线圈，可以使用（A）次。
（A）1 （B）2 （C）4 （D）无数次可编程序控制器具有（C）的输入/输出控制的能力，并且容易与工业控制系统联成一体，易于扩充。
（A）数字量（B）模拟量（C）数字量或模拟量（D）电压电流可编程序控制器直接用于工业环境，它必须具有很强的（A）能力，广泛的适应能力和应用范围。
（A）抗干扰能力（B）输入（C）输出（D）功率放大由PLC制造厂家编写的程序是存储在（B）。
（A）RAM（B）ROM（C）寄存器（D）运算器（B）用来存放由PLC生产厂家编写的系统程序，并固化在ROM内，用户不能直接更改。
（A）用户存储器（B）系统存储器（C）程序存储器（D）数据存储器PLC的工作方式是一个不断循环的（C）工作方式。
（A）串行（B）并行（C）顺序扫描（D）存储的PLC中每只“软继电器”的触点数在理论上可以有（A）个。
（A）无数个（B）64个（C）512个（D）1024个在梯形图编程中，传送指令（MOV）的功能是（B）。
（A）将源通道内容传送给目的通道，源通道内容清零（B）将源通道内容传送给目的通道，源通道内容不变（C）将目的通道内容传送给源通道，目的通道内容清零（D）将目的通道内容传送给源通道，目的通道内容不变PLC暂时停止正在执行的程序，转而响应提出请求的外部设备程序称为（C）。
（A）转移（B）停止（C）中断（D）跳转多选题PLC扫描工作过程有（ABC）等三个阶段。
（A）输入采样（B）程序执行（C）输出刷新（D）程序输入（E）程序输出用户存储器包括由（AC）两部分组成。
（A）程序区（B）系统区（C）数据区（D）通信接口区（E）寄存区PLC中存储器RAM是指（BCD）。
（A）只读存储器（B）随机存取存储器（C）读写存储器（D）数据存储器（E）系统存储器PLC的存储器包括（BD）等两部分。
（A）指令存储器（B）系统存储器（C）程序存储器（D）用户存储器（E）数据存储器从可编程控制器的硬件结构看，它由（ABCD）等组成。
PLC中级考试五套及答案教学资料
P L C中级考试五套及答案《可编程控制器程序设计师》（中级）考试试卷 1 （一）单选题：每道题只有一个正确答案【20分】1 、工业控制中，PLC直流控制电压一般为 ( ) 【 1 分】A. AC110VB. DC24VC. DC36VD. AC220V2 、下列指令助记符中属于有记忆通电延时型定时器为（）【 1 分】A. TONB. TOFC. TONRD. CTD3 、 PLC程序中，哪种输入按钮不能用触摸屏的软件按钮来替代.( ) 【 1 分】A. 急停按钮B. 数值输入按钮C. 数值显示按钮D. 手动按钮4 、 S7-200型PLC中断优先级从大的方面看，最高级为( )级。
【 1 分】A. 通信B. I/OC. 定时D. O5 、 PLC在实际应用中，外接保护类输入点和停止类输入点时应接成( ) 【 1 分】A. 常开B. 常闭C. 高电平D. 低电平6 、总体检测时检查运行指示灯是否亮。
如果不亮，则检查（）【 1 分】A. 电源电路B. 有何异常情况发生C. 电源指示灯是否正常D. 输入输出是否7 、在PLC运行时，在第一个扫描周期为ON的特殊存储器位是（）【 1 分】A. SM1.0B. SM0.1C. SM0.0D. SM1.18 、世界上第一台PLC生产于（）【 1 分】A. 1968年德国B. 1967年日本C. 1969年美国D. 1970年法国9 、职业道德是指从事一定职业劳动的人们，在长期的职业活动中形成的（）。
【 1 分】A. 行为规范B. 操作程序C. 思维习惯D. 劳动技能10 、职业纪律是企业的行为规范，具体的特点是（）。
【 1 分】A. 明确的规定性B. 高度的强制性C. 普遍的适应性D. 完全的自愿性11 、 PLC系统的安装方式分为（）、远程I/O式以及多台PLC联网的分布式。
【 1 分】A. 集散式B. 分散式C. 集中式D. 分层式12 、开关量输入模块的电压应与现场有源输入设备一致，如是无源输入信号，应根据（）选择电压。
中级PLC职业技能提升培训的应会考题
中级PLC职业技能提升培训试题1、试题名称1：用PLC实现三相交流异步电动机Y―△启动1、操作内容控制要求：图示为一个控制三相交流异步电动机Y―△启动的主电路。
在启动时，首先使接触器KM1、KM2的常开触点闭合，5秒后，再使接触器KM1 的常开触点从接通到断开，而接触器KM3的常开触点闭合，达到了Y形启动△形运转的目的。
当按停止按钮，电动机停止运行。
各元器件说明和输入输出端口配置表由鉴定软件自动生成。
2、操作要求(1) 用FX2N系列根据控制工艺要求设计PLC梯形图程序或语句表；(2) 按输入输出端口配置表接线；(3) 用基本指令编制的程序，进行程序输入并完成系统调试。
试题名称2：用PLC实现三相交流异步电动机的正反转1、操作内容控制要求：当按下正转按钮SB1，接触器KM1接通电动机开始正转运行，在电机正转运行的前Xs内不允许电动机反转，即按下反转按钮SB2不改变运行方向，仍然正转。
当按下反转按钮SB2，接触器KM2接通电动机反转，在电机反转运行的前Xs内不允许电动机正转，即按下正转按钮SB1不改变运行方向，仍然反转。
当按下停止按钮SB3，电动机停止运行。
各元器件说明和输入输出端口配置表由鉴定软件在答题卷上自动生成。
2、操作要求(1) 用FX2N系列根据控制工艺要求设计PLC梯形图程序或语句表；(2) 按输入输出端口配置表接线；(3) 用基本指令编制的程序，进行程序输入并完成系统调试。
试题名称3：用PLC实现水塔水位的自动控制1、操作内容控制要求：水塔上设有4个液位传感器，分别为SQ1,SQ2,SQ3,SQ4，分布见上图，凡液面高于传感器安装位置则传感器接通（ON），低于传感器安装位置则传感器断开（OFF），其中SQ1和SQ4为急停保护作用，当SQ2或SQ3失灵时发出报警信号。
使用水泵将水池里的水抽到水塔，按下启动按钮SB1后水泵开始运行，直到收到SQ3信号并保持X秒以上，确认水位到达高液位时停止运行；当水塔水位下降到低水位即SQ2接通则重新开启水泵。
plc中级工试题及答案
plc中级工试题及答案一、单项选择题（每题2分，共20分）1. PLC的全称是（）。
A. 可编程逻辑控制器B. 个人电脑C. 个人逻辑控制器D. 个人学习课程答案：A2. PLC中常使用的编程语言是（）。
A. 汇编语言B. 机器语言C. 梯形图D. 高级语言答案：C3. 下列哪个不是PLC的输入设备（）。
A. 按钮B. 继电器C. 传感器D. 显示器答案：D4. PLC程序的执行过程包括（）。
A. 输入扫描B. 程序执行C. 输出刷新D. 所有选项答案：D5. PLC的输出设备通常包括（）。
A. 指示灯B. 继电器C. 电机D. 所有选项答案：D6. PLC的扫描周期主要由（）决定。
A. 程序复杂度B. CPU速度C. 输入输出数量D. 程序复杂度和CPU速度答案：D7. PLC的内部存储器包括（）。
A. RAMB. ROMC. EPROMD. 所有选项答案：D8. PLC的通信接口通常包括（）。
A. RS-232B. RS-485C. 以太网D. 所有选项答案：D9. PLC的故障诊断通常通过（）进行。
A. 故障指示灯B. 程序自诊断C. 通信接口D. 所有选项答案：D10. PLC的编程软件通常提供的功能包括（）。
A. 程序编写B. 程序下载C. 程序调试D. 所有选项答案：D二、多项选择题（每题3分，共15分）1. PLC的输出类型可以是（）。
A. 开关量输出B. 模拟量输出C. 数字量输出D. 脉冲量输出答案：ABD2. PLC的输入类型可以是（）。
A. 开关量输入B. 模拟量输入C. 脉冲量输入D. 数字量输入答案：ABC3. PLC的编程方式包括（）。
A. 梯形图B. 功能块图C. 指令表D. 结构化文本答案：ABCD4. PLC的通信协议可以是（）。
A. ModbusB. ProfibusC. Ethernet/IPD. CANopen答案：ABCD5. PLC的故障诊断方式可以是（）。
PLC中级工考试试题2
一、选择题：（2’*12）1．PLC的工作方式是（ D ）A 等待工作方式B 中断工作方式C 扫描工作方式D 循环扫描工作方式2．把一个BCD码转换为一个整数值的梯形图指令的操作码是（C ）A B-IB I-BCDC BCD-ID I-R3．下列不属于PLC硬件系统组成的是（A）。
A.用户程序B.输入输出接口C. 中央处理单元D.通讯接口4．PLC处于（A）模式时，允许进行自由端口通讯。
A. RUN模式B. PROGRAM模式C. 监控模式D. 都可以5．CPU214型PLC有几个通讯端口（A）A. 2个B. 1个C. 3个D. 4个6．实数开方指令的梯形图操作码是（C）A. EXPB. LN （求自然对数）C. SQRTD. TIN（无此指令）7．可编程序控制器可使用的编程语言是（ABCDE）。
A. 梯形图B. 功能块C. 语句表D. 顺序功能图E. 结构文本8．取整指令的梯形图指令的操作码是（A）A. TRUNC（截断为长整数，将32位实数转换为32位双整数，转换整数，小数部分丢弃）B.ROUND（取整为长整数，四舍五入） C. EXP D. LN9．实数开方指令的梯形图操作码是（C）A. EXPB. LNC. SQRTD. TIN10．用来累计比CPU扫描速率还要快的事件的是（A）。
A. 高速计数器B. 增计数器C. 减计数器D. 累加器11．有的西门子PLC的CPU模式选择开关为钥匙开关，下列哪种模式下可拔出钥匙( BC )。
A. RUN-PB. RUNC. STOPD. MRES12．CPU214型PLC共有（C ）个定时器。
A.64B.255C. 128D. 256二、判断题：（2’*16）1．Flash EPROM卡可用来存储PLC的程序和数据，但是在没有后备电池的情况下，其内容也会丢失。
（×）2．在触摸屏与PLC已联机的情况下，操作者就可以通过触摸屏对PLC进行各种操作。
plc技能试题及答案
plc技能试题及答案一、单选题（每题2分，共10分）1. PLC的全称是：A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑电路D. 可编程逻辑设备答案：A2. PLC的编程语言不包括以下哪种？A. 梯形图B. 功能块图C. 汇编语言D. 结构化文本答案：C3. 下列哪个不是PLC的主要组成部分？A. 中央处理单元B. 输入/输出模块C. 电源模块D. 人机界面答案：D4. PLC的扫描周期主要受哪个因素的影响？A. 程序复杂度B. 程序大小C. 程序运行时间D. 程序运行时间答案：A5. PLC的输入/输出接口通常采用哪种类型的信号？A. 模拟信号B. 数字信号C. 混合信号D. 光信号答案：B二、判断题（每题1分，共5分）1. PLC的程序存储在RAM中，断电后程序会丢失。
（）答案：错误2. PLC的输出可以直接驱动交流电动机。
（）答案：错误3. PLC的输入模块可以接收多种类型的信号，如开关量和模拟量。
（）答案：正确4. PLC的扫描周期越长，其响应速度越快。
（）答案：错误5. PLC的编程软件可以用于程序的编写、调试和监控。
（）答案：正确三、简答题（每题5分，共10分）1. 简述PLC的主要功能。
答案：PLC的主要功能包括逻辑控制、顺序控制、定时控制、计数控制、数据处理和通信等。
2. 描述PLC在工业自动化中的作用。
答案：PLC在工业自动化中的作用主要是实现设备的自动化控制，提高生产效率和可靠性，减少人工干预，同时通过程序的灵活编写，可以快速适应生产过程中的变化需求。
四、编程题（每题15分，共30分）1. 编写一个简单的PLC程序，实现以下逻辑：当启动按钮被按下时，启动电机；当停止按钮被按下时，停止电机。
答案：（此处省略具体的PLC编程代码）2. 设计一个PLC程序，用于控制一个简单的交通信号灯系统。
要求红灯亮5秒后变绿灯，绿灯亮5秒后变黄灯，黄灯亮2秒后变红灯。
答案：（此处省略具体的PLC编程代码）五、案例分析题（每题20分，共20分）某工厂生产线的PLC控制系统出现故障，导致生产线停止工作。
自动化中级工试卷(PLC类)
一、判断题：（每题1分，共10分）1.（√）只要温度高于绝对零度的物体都会不断的发射红外热辐射。
2.（×）S7-300储存卡只允许在线插，不能在线拔，防止烧坏存储卡。
3. （×）电磁流量计可以测量气体介质流量。
4.（×）S7-200不支持MPI协议。
5.（×）WINCC的授权只能在安装WINCC的过程中安装。
6.（√）根据测量的大小、选择仪表适当的量程，要能使被测量为仪表量程的1/2~2/3 以上为好。
7．（×）精度为1.5级的仪表比0.5级的仪表精度高。
8．（√）电动机与变频器之间的距离较远时，电机运行不正常，须接滤波器来增加传输距离。
9．（×）STEP7-Micro/WIN32软件可以对S7-300及S7-200系列PLC编程，但一般主要用来对S7-200系列PLC编程。
10. （×）测量液体及蒸汽时，取压点应在管道的中上部；测量气体时，取压点应在管道的下部。
二、单项选择题：（每题2分，共30分）11．在PLC数据类型中符号INT 表示（D ），是由（）位组成的有符号数。
A．字16 B．整数8 C．实数32 D．整数1612.一块IM-360模块最多可以带（ C ）块IM-361模块。
A. 1块B.2块C. 3块D. 127块13.在三相笼式电动机的正反转控制电路中，为了避免主电路的电源两相短路采取的措施是②A.自锁B. 互锁C. 接触器D. 热继电器14.某分厂在正常生产过程中，14.控制画面上一个温度点显示1300℃，其余部分显示正常，该测点使用的仪表的测温范围是0~1300℃，那么最可能的故障点是（C）A. 画面中该点的地址连接错误B. 网络通讯故障C. 现场仪表故障D. PLC工作环境温度过高导致不能正常工作15.把一份WINCC画面从一台电脑拷贝到另一台电脑上使用时，最先需要做的是（C）A. 在变量管理中添加驱动程序B. 激活使用C. 修改WINCC中计算机名称D. 把语言改为英文16.IM-153模块的地址拨码开关上将“1”和“2”打到开，则表示该站地址为（C）。
中级电工证plc试题及答案
中级电工证plc试题及答案中级电工证PLC试题及答案一、单项选择题（每题1分，共10分）1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程逻辑计算器C. 可编程逻辑计算机D. 可编程逻辑控制板答案：A2. PLC的输入/输出接口中，I/O表示（）。
A. 输入/输出B. 内部/输出C. 输入/输出接口D. 输入/输出模块答案：A3. 下列哪个不是PLC的主要组成部分？（）A. 中央处理单元B. 输入/输出接口C. 电源模块D. 显示器答案：D4. PLC编程语言中，梯形图属于（）。
A. 顺序功能图B. 功能块图C. 梯形图D. 指令表答案：C5. PLC中，继电器输出（Relay Output）通常用于控制（）。
A. 直流电机B. 交流电机C. 电磁阀D. 传感器答案：C6. PLC中，模拟量输入模块通常用于读取（）。
A. 开关信号B. 温度C. 压力D. 所有选项答案：D7. PLC的扫描周期是指（）。
A. PLC完成一次扫描的时间B. PLC完成一次输入/输出的时间C. PLC完成一次程序执行的时间D. PLC完成一次程序编译的时间答案：A8. PLC的自锁功能通常通过（）实现。
A. 按钮B. 继电器C. 定时器D. 计数器答案：B9. PLC中，（）用于实现程序的顺序控制。
A. 定时器B. 计数器C. 顺序功能图D. 逻辑运算答案：C10. PLC的输出方式中，晶体管输出适用于（）。
A. 直流负载B. 交流负载C. 低电流负载D. 高电流负载答案：C二、多项选择题（每题2分，共10分）1. PLC的输入设备包括（）。
A. 按钮B. 继电器C. 传感器D. 显示器答案：AC2. PLC的输出设备包括（）。
A. 继电器B. 晶体管C. 电磁阀D. 显示器答案：ABC3. PLC的编程语言包括（）。
A. 梯形图B. 指令表C. 功能块图D. 顺序功能图答案：ABCD4. PLC的扫描周期包括（）。
中级电工plc考试试题及答案
中级电工plc考试试题及答案一、单项选择题（每题2分，共20分）1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑电路D. 可编程逻辑设备答案：A2. PLC的输入/输出接口电路通常采用（）。
A. 继电器电路B. 晶体管电路C. 集成电路D. 电子管电路答案：B3. 在PLC程序中，用于表示常闭触点的符号是（）。
A. 常开触点符号加一条横线B. 常开触点符号加两条横线C. 常闭触点符号加一条横线D. 常闭触点符号加两条横线答案：A4. PLC中，用于实现定时功能的指令是（）。
A. LDB. ANDC. ORD. TON答案：D5. PLC的扫描周期通常由（）决定。
A. 程序复杂度B. 程序运行速度C. 硬件性能D. 外部输入信号答案：C6. 在PLC中，用于实现数据比较的指令是（）。
A. CMPB. MOVC. ADDD. SUB答案：A7. PLC的输出接口电路通常采用（）型输出。
A. 集电极开路B. 漏极开路C. 源极开路D. 推挽答案：D8. PLC的编程语言中，（）是最接近电气控制线路图的编程语言。
A. 梯形图B. 语句表C. 功能块图D. 结构化文本答案：A9. PLC的存储器中，（）用于存储程序。
A. RAMB. EPROMC. EEPROMD. ROM答案：B10. PLC的输入滤波电路的主要作用是（）。
A. 滤除高频干扰B. 滤除低频干扰C. 滤除直流干扰D. 滤除交流干扰答案：A二、多项选择题（每题3分，共15分）1. PLC的输入设备包括（）。
A. 按钮B. 传感器C. 继电器D. 显示器答案：A, B2. PLC的输出设备包括（）。
A. 接触器B. 指示灯C. 电动机D. 显示器答案：A, B, C3. PLC的特点包括（）。
A. 高可靠性B. 易于编程C. 灵活性高D. 价格低廉答案：A, B, C4. PLC的应用领域包括（）。
A. 工业自动化B. 交通控制C. 家庭自动化D. 医疗设备答案：A, B, D5. PLC的编程软件通常具备的功能有（）。
