基于FPGA的简单自动邮票销售机系统电子设计报告
(完整word版)基于FPGA的自动售货机控制器设计
大连海事大学毕业论文二○一四年六月基于FPGA的自动售货机控制器设计专业班级：电子信息工程3班姓名：林慧指导老师：严飞信息科学技术学院摘要随着科学技术的迅猛发展、人们生活水平的逐日提高，自动售货机作为自动化商业机械的代表被广泛用于公共场所自动售货，给人们的生活带来了极大的方便.本文介绍的是基于FPGA的自动售货机控制器的软件设计，此自动售货机控制器包含八个大模块：购物模块,定价模块，投币模块,比价模块，计时模块，复位模块，购物显示模块以及数码管显示模块。
投入钱币并通过键盘选择后再经比价处理模块，将对应的出货找零信息通过LED 灯和数码管显示模块反映。
本设计借助于VHDL语言来编程实现八个模块的基本功能,在Quartus II软件中实现模块的设计、编译、综合、优化、仿真直至生成器件之后下载到FPGA目标芯片上。
在ZY11EDA13BE 实验系统中完成自动售货机的功能实现，通过开关、键盘等完成购物请求、投币等操作,通过数码管及指示灯显示系统运行结果，从而可以更清晰地观察到自动售货机的运行情况。
关键词:自动售货机控制器;EDA;FPGA;QuartusII;VHDLABSTRACTWith the rapid development of science and technology as well as people’s living standards rise day by day. As a representative of commercial machinery automation vending ,the vending machine business is widely used in public places ,has bought great convenience to people's lives.This paper describes the software design and hardware design based on FPGA vending machine controller, the vending machine controller module consists mainly of eight modules：shopping module，price module，coin module，timing module, price comparison module, reset module, shopping display module and digital display module. After parity processing module for selected commodity prices and the amount of investment comparison，the corresponding change information delivery through LED lights and the digital display module display.This design using VHDL hardware description language programming to describe the basic function of eight modules。
基于FPGA自动售货机设计
第一层次是行为描述。所谓行为描述，实质 上就是对整个系统的数学模型的描述计过程中存 在的问题。在行为描述阶段，并不真正考虑实际 的操作和算法、用何种方法来实现，而是考虑系 统的结构及其工作的过程是否能够达到系统设计 的要求。
第二层次是RTL方式描述。这一层次成为寄 存器传输描述(又称数据流描述)。如前所述，用 行为方式描述的系统结构的程序，其抽象程度高， 是很难直接映射到具体逻辑元件结构的。想要得 到硬件的具体表现，必须将行为方式描述的 VHDL语言程序改写为RTL方式描述的VHDL语言 程序。也就是说，系统采用RTL方式描述，才能 导出系统的逻辑表达式，才能进行逻辑综合。
五、主要参考文献
[1] 刘韬，楼兴华. 《FPGA数字电子系统设计与开发实例导航》[M]. 北京:人民邮电出版社，2005.6， 27～36. [2] 王辉，殷颖，陈婷，俞一鸣. MAX+plusⅡ和QuartusⅡ应用于开发技巧[M]. 北京:机械工业出版社，2007.1， 293～316. [3] 吴冬梅，吴延海，邓玉玖. 基于CPLD/FPGA 的计费器[J];电子技术应用，2004(11):71～73. [4] 黄智伟. FPGA 系统设计与实践[M].，北京：电子工业出版社，2005，200～217. [5] 黄建新，刘迈，谭克俊. 基于FPGA芯片设计计费器的研究[J]. 吉林化工学院学报，2003(03):52～55. [6] 候伯亨，顾新. VHDL 硬件描述语言与数字逻辑电路设计[M]. 西安:西安电子科技大学出版社，2000. [7] 姜雪松，VHDL设计实例与仿真，北京：机械工业出版社，2007.1，91～103. [8] 王彦芳，王小平，王彦永等.用可编程逻辑器件实现专用数字集成电路的功能设计[J]半导体情报，2000，37 （5）48～51. [9] 张立，张光新，柴磊等. FPGA 在多功能计费器系统中的应用[J]. 仪器仪表学报，2005，26（8）： 7352737. [10] 林愿. 基于CPLD/FPGA 的计费器系统的设计实现[J]. 国外电子元器件，2007(07):26～29. [11] 周润景，图雅，张丽敏. 基于Quartus II 的FPGA/CPLD 数字系统设计实例[J]. 北京：电子工业出版社， 2007. [12] [英]Jone Wulenskl. VHDL Digtal System Design，北京：电子工业出版社，2004，10～105. [13] San Jose. MAX+PLUS II IntroductionUSA：Altera Corporation，2004，52～69. [14] James R. Armstrong，VHDL设计表示和综合[M]. 李宗伯，王蓉晖，等译. 北京：机械工业出版社. [15] Altera Corpration. Altera Digital Library. Altera，2002.
基于FPGA的自动售货机控制单元设计
图书分类号：密级：毕业设计(论文) 基于FPGA的自动售货机控制单元设计学生学号学生姓名学院名称专业名称指导教师年月日摘要近年来在随着我国各种大小商品市场快速发展以及城市化不同程度的不断提高，自动售货机已经越来越受到大中城市的青睐，自动售货机在这些大中城市中已经获得了越来越广泛的应用，因此自动售货机的快速发展已经得到了不断的提高和认可，同时自动售货机也极大地丰富了我国的商业产业的结构，是商业结构有了更加丰富的拓展，这样在商业结构中开辟了一种全新的自动自主销售和自动自主服务的时代。
本文将结合大学期间所学的EDA技术实现自动售货机控制系统的设计，应用这种技术实现设计的自动售货机控制系统，将会有效的减小系统的开发周期，同时降低了很多开发成本，因此是一种可行的设计方案和趋势。
该设计在整体设计架构中主要包含两个部分：主要有硬件系统设计部分和FPGA内部电路的编程设计部分。
在FPGA内部电路的编程设计部分主要采用硬件描述语言（Vhdl）对自动售货机的控制系统进行功能描述以及各状态之间的设计。
该设计FPGA硬件部分主要是目前最通用的FPGA之一即ALTERA公司的FPGA芯片为设计目标器件。
该设计中硬件系统设计是围绕系统设计所选合适的FPGA器件的硬件电路进行设计。
本文中将详细介绍了基于FPGA的自动售货机的整体设计方案流程与工作原理及工作状态，在功能叙述中详细阐述了投币选择模块，物品选择模块，主控模块等模块的软件系统设计与实现，在前期设计完成之后对所设计的FPGA内部功能进行功能仿真验证，在确定设计正确无误之后进行下板子测试验证。
关键词FPGA ；EDA；自动售货机；VHDLAbstractWith the continuously prosperity of china’s commodity market and with the rapid develepment of modernization level , vending machines has enterd into large and medium-sized cities quietly ,it enriches china’s commercial industrial structure and creates a new era of automatic selling and self-service.This subject will accomplish the control system of vending machine with EDA technology.Since it has the advantages of shortening product development cycle,reducing product develepment cost , increasing the possibility of first-time success and so on,it can enhence the exploitability of aotomatic machinea and lower the costs.The issue consists of two parts：hardware system design and fpga internal circuit design. Fpga internal circuit design uses hardware describe language （vhdl ）to describe the fuction of vending machine；and fpga chip of ALTERA Corporation is choosen for the target device. Hardware system design is a hardware circuit design that center on the selected appropriate fpga device. and the design of the internal functions of FPGA is simulated.Keywords FPGA EDA Vending Machine VHDL目录第1章绪论 (1)1.1 自动售货机的历史 (1)1.2 自动售货机的研究现状 (1)1.3 未来发展和研究方向 (2)1.4 本文的章节安排 (2)第2章关键技术介绍 (4)2.1 EDA技术............................................................................................. 错误！未定义书签。

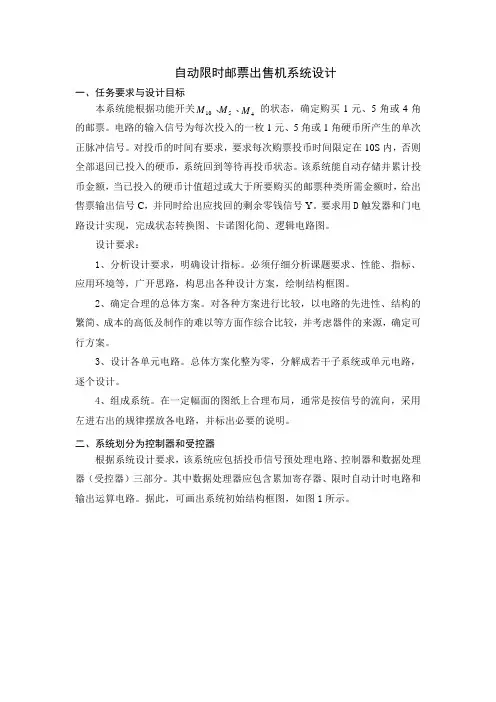

自动限时邮票出售机系统设计
自动限时邮票出售机系统设计一、任务要求与设计目标本系统能根据功能开关 、 、 的状态，确定购买1元、5角或4角的邮票。
电路的输入信号为每次投入的一枚1元、5角或1角硬币所产生的单次正脉冲信号。
对投币的时间有要求，要求每次购票投币时间限定在10S 内，否则全部退回已投入的硬币，系统回到等待再投币状态。
该系统能自动存储并累计投币金额，当已投入的硬币计值超过或大于所要购买的邮票种类所需金额时，给出售票输出信号C ，并同时给出应找回的剩余零钱信号Y 。
要求用D 触发器和门电路设计实现，完成状态转换图、卡诺图化简、逻辑电路图。
设计要求：1、分析设计要求，明确设计指标。
必须仔细分析课题要求、性能、指标、应用环境等，广开思路，构思出各种设计方案，绘制结构框图。
2、确定合理的总体方案。
对各种方案进行比较，以电路的先进性、结构的繁简、成本的高低及制作的难以等方面作综合比较，并考虑器件的来源，确定可行方案。
3、设计各单元电路。
总体方案化整为零，分解成若干子系统或单元电路，逐个设计。
4、组成系统。
在一定幅面的图纸上合理布局，通常是按信号的流向，采用左进右出的规律摆放各电路，并标出必要的说明。
二、系统划分为控制器和受控器根据系统设计要求，该系统应包括投币信号预处理电路、控制器和数据处理器（受控器）三部分。
其中数据处理器应包含累加寄存器、限时自动计时电路和输出运算电路。
据此，可画出系统初始结构框图，如图1所示。
10M 5M 4M信号说明：K为投币信号，K1=1角，K5=5角，K10=1元。
X为投币信号K的编码信号，X8X4X2X1是将K编码为8421码，X C为投币标志信号。
S为系统启动信号，其中：T1、T0为状态信号。
M为邮票面值选择开关。
O C为定时到信号。
Y为找币信号（Y8Y4Y2Y1为8421码）。
F为不同面值邮票售出信号（F10为1元，F5为5角，F4为4角）。
①输入信号预处理电路任务是把异步输入信号K*转换为单次同步信号K,并对它进行编码，编成8、4、2、1有权二进制码X（X8X4X2X1），同时产生一个表征有无投币输入的输出信号Xc.②累加寄存器R累加寄存器用来累计已投入硬币的值，即求输入的硬币编码信号X和寄存器R内容之和，求和用加法器实现。
基于FPGA自动售货机
摘要本课题是基于Verilog HDL语言的小型自动售货机。
采用Verilog HDL在ModelsimSE6.2B软件平台进行编译和仿真。
在此次设计中，主要采用有限状态机（FSM）的设计，在投币选货状态和找零状态在这两个状态间进行转移。
从而实现货物的选择、货币运算、出货控制、余额显示以及找零等功能。
该售货机系统能够识别两种硬币，两种纸币。
有五种不同价格的商品可供选择，并且通过显示译码电路，可在LED显示器显示余额，同时具备找零、机器存有硬币不足LED 亮起报警、缺货LED亮起报警等功能。
现代的自动售货机有使用方便快捷，可以全天候24小时工作，占地少，成本低，维护简单等优点，有着广阔的前景。
采用FPGA方式用Verilog HDL硬件描述语言，设计简易的自动售货机，其编程简单，开发周期短，硬件运行速度快，开发成本低，稳定性高等优点。
关键词：自动售货机； Verilog HDL；有限状态机；Modelsim；ABSTRACTThis topic design a simple vending machine is based on the FPGA chip. EP2C35 chip, and DE2 development board for the hardware platform, the use of Verilog HDL to compile and simulation in the Quartus Ⅱ software platform, and through the DE2 development achieve the basic functions of a Si mple vending machine.board by to download code to the chip. In this design,it used of finite state machine (FSM) design, choice of goods state, shipment status and give change coin state in the three inter-state transfer, in order to achieve the choice of goods, monetary operations, the cargo control, features such as display and give change. The vending machine system to identify three kinds of coins, there are five kinds of goods at different prices to choose from, and by showing decoding circuit, in DE2 onboard LED display shows the balance, both functions give change. Modern vending machines are convenient, it can work 24 hours a day, covers an area of small, low cost, simple maintenance, there are broad prospects. Manner with the use of FPGA hardware description language Verilog HDL, design simple vending machine, the programming is simple, short development cycles, fast hardware, the development of low cost, high stability.Key words: vending machines; Verilog HDL; Finite state machine; FPGA; DE2 development board;目录绪论．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1 第一章系统方案设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．31.1 人机交换界面设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．31.2 系统方案设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．41．2.1 系统方案确定．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5 第二章系统各模块硬件设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．72.1 DE2开发板介绍．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．72.2 自动售货机各模块设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．82.2.1 自动售货机主体设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．82.2.2 LED显示设计方案．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．92.2.3 货币输入信号设计方案．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．102.2.4 出货显示设计方案．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11 第三章系统的软件设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．123.1 EDA工具软件介绍．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．133.2 软件设计总方案．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．143.3 售货机主芯片程序设计方案．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．153.4 BCD-LED七段数码显示译码器．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．173.5 硬币输入信号程序设计方案．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．183.6 出货显示程序设计方案．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．193.7 自动售货机各部分组合连接设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．20 第四章调试及仿真．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．214.1 用Quartus Ⅱ完成PFGA设计步骤．．．．．．．．．．．．．．．．．．．．．．．．．．．214.2 自动售货机波形仿真结果．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．214.2.1 自动售货机波形仿真．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．214.2.2 输入信号处理程序波形仿真．．．．．．．．．．．．．．．．．．．．．．．．．．．．234.2.3 BCD-LED七段数码显示译码器波形仿真．．．．．．．．．．．．．．．．．．234.2.4 出货显示译码器波形仿真．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．244.2.5 自动售货机主芯片程序仿真波形．．．．．．．．．．．．．．．．．．．．．．．254.3 下载、仿真及测试．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．25 结论．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．26 致谢．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．27 参考文献．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．28 附录1（程序源代码）．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．29 附录2（整体设计原理图）．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．35绪论自动售货机最早出现在二十世纪五、六十年代的西欧，英国是较早实行自动售货机售货的国家之一。
基于FPGA的自动售货机
目录第1章绪论.......................................... 错误!未定义书签。
1.1本文研究内容 (1)1.2目的与意义 (1)第2章系统设计方案 (2)2.1货物自动贩卖机总体设计方案 (2)第3章货物自动贩卖机的基本原理 (4)3.1货物自动贩卖机功能 (4)3.2货物自动贩卖机的基本组成 (4)3.2.1 投币信号产生的设计 (4)3.2.2 时钟电路的设计 (4)3.2.3 数码显示的设计 (4)第4章货物自动贩卖机软件设计 (6)4.1软件实现功能综述 (6)4.2计数功能的设计 (6)4.3投币功能的设计 (6)4.4显示功能的设计 (6)4.5显示功能的设计 (7)4.6 代码段 (7)第5章货物自动贩卖机系统的仿真与实现 (18)第6章课程设计总结.................................. 错误!未定义书签。
第1章绪论1.1本文研究内容本次设计的是一个货物自动贩卖机。
货物自动贩卖机主要是由以下几个部分构成，电源电路、数码显示、时钟脉冲、投币脉冲、闸门时间控制等，各部件形成一个简单的饮料自动提取机系统。
本设计采用EDA技术，通过FPGA实现了数字电子钟电路的设计，并完成对电路的功能进行仿真。
1.2目的与意义本系统用于模拟现实生活中的自动售货贩卖机。
可以模拟四种商品的买卖、存贮、控制等等功能。
并模拟买家模式和管理模式，可以分开进行商品买卖的模拟和商品上架的模拟。
第2章系统设计方案2.1饮料自动提取机总体设计方案自动售货机控制系统设计主要有四个功能模块，一个为货币:该模块能完成硬币处理，余额计算。
一个为分频模块：功能主要是实现各个部分的操作。
一个为售货器模块：该模块主要是负责进行货物的管理。
最后一个是控制模块：主要负责进行商品买卖控制。
图2.1饮料提取机的系统组成框图设计思路:首先，我们对于物品存储进行模拟，共有商品买卖和商品管理两个模式。
FPGA售卖机
大学实验报告课程名称：数字系统现场集成技术实验项目名称：实验四（自动售货机设计和实现）学院：专业：指导教师：报告人：学号：班级：实验时间：实验报告提交时间：教务部制基本要求：该实验为团队协作，2人一个小组。
可以对3种不同种类的货物进行自动售货,价格分别为A=4.00, B=2.50, C=1.00。
售货机可以接受10元,5元,1元三种硬币(即有三种输入信号SY,WY,IY),并且在7段数码管(二位代表元,一位代表角)显示已投入的总钱数,选择货物的输入信号Ia,Ib,Ic,输出指示信号为Sa, Sb ,Sc 分别表示售出相应的货物,同时输出的信号yuan, jiao代表找零，并显示在7段数码管上。
高级要求（可选）：VGA显示3种货物图片及其价格，鼠标点击购买数量（1-9）后显示总价，安规格说明2中的button2-button4输入硬币，VGA显示已投入的总钱数，鼠标点击购买后，显示找零数目，购买物品闪烁，交易完成。
规格说明：∙按一下button1按钮，表示购买货物A，第一个LED灯亮；按两下button1按钮，表示购买货物B，第二个LED灯亮；按三下button1按钮，表示购买货物C，第三个LED灯亮，同时7段数码管显示所要购买货物的价格。
∙LED灯亮后，开始输入硬币。
button2按一下，输入10元，按两下，输入二十元，以此类推；Button3按一下输入5元，按两下输入10元，以此类推；button4按一下输入1元，按两下输入2元，以此类推。
7段数码管显示已投入的总钱数，再次按下button1键，7段数码管显示找零数目，同时指示货物的LED灯熄灭。
∙如果投入的钱币不够就按下button1键确认购买，数码管显示“ER”。
∙本实验使用FPGA板：Sparant6XC6SLX16CSG324C（建project时，需要选择该芯片的型号）。
1、顶层代码：module top(input clk,input rst,input[4:0] btn,output[3:0] an,output[7:0] seg,output[2:0] led);wire clk,rst;wire[7:0] first_seg,second_seg,third_seg; wire[4:0] btn_down;seg_drv v1(.clk(clk),.rst(rst),.first_seg(first_seg),.second_seg(second_seg),.third_seg(third_seg),.an(an),.seg(seg));main v2 (.clk(clk),.rst(rst),.btn_down(btn_down),.first_seg(first_seg),.second_seg(second_seg),.third_seg(third_seg),.led(led));btn_scan v3 (.clk(clk),.rst(rst),.btn(btn),.btn_down(btn_down));Endmodule2、数码管驱动：module seg_drv(input clk,input rst,input[7:0] first_seg,input[7:0] second_seg,input[7:0] third_seg,// input[7:0] forth_seg,output reg[3:0] an,output reg[7:0] seg);localparam[1:0] s0=2'b00,s1=2'b01,s2=2'b10,s3=2'b11;reg[1:0] state;always@(posedge clk,posedge rst)beginif(rst)beginan<=4'b1111;seg<=8'b1111_1111;state<=s0;endelsebegincase(state)s0:beginan<=4'b1110;seg<=first_seg;if(ms_up)state<=s1;elsestate<=state;ends1:beginan<=4'b1101;seg<=second_seg;if(ms_up)state<=s2;elsestate<=state;ends2:beginan<=4'b1011;seg<=third_seg;if(ms_up)state<=s3;elsestate<=state;ends3:beginan<=4'b0111;seg<=8'b1111_1111;if(ms_up)state<=s0;elsestate<=state;endendcaseendendreg[17:0] ms_cnt;reg ms_up;always@(posedge clk,posedge rst)beginif(rst)beginms_cnt<=0;ms_up<=0;endelsebeginif(ms_cnt==200000)beginms_cnt<=0;ms_up<=1;endelsebeginms_cnt<=ms_cnt+1'b1;ms_up<=0;endendendendmodule3、按键扫描与消抖：module btn_scan(input clk,input rst,input[3:0] btn,output reg[3:0] btn_down);localparam[1:0] s0=2'b00,s1=2'b01,s2=2'b10;reg[1:0] state;reg[3:0] btn_reg;always@(posedge clk,posedge rst)beginif(rst)beginbtn_down<=4'b0000;state<=s0;endelsebegincase(state)s0: beginbtn_down<=4'b0000;if(btn)state<=s1;elsestate<=s0;ends1: beginif(cnt_done)beginif(btn)beginstate<=s2;btn_reg<=btn;endelsestate<=s0;endelsestate<=s1;ends2:beginif(btn==4'b0000)beginbtn_down<=btn_reg;state<=s0;endelsebeginbtn_down<=btn_down;state<=s2;endendendcaseendendreg[20:0] cnt;reg cnt_done;always@(posedge clk,posedge rst)beginif(rst)begincnt<=21'b0;cnt_done<=1'b0;endelse if(state==s1)begincnt<=cnt+1'b1;if(cnt==21'd2000000)begincnt<=21'b0;cnt_done<=1'b1;endendelsebegincnt<=21'b0;cnt_done<=1'b0;endendendmodule4、主程序code：module main(input clk,input rst,input[3:0] btn_down,output reg[7:0] first_seg,output reg[7:0] second_seg,output reg[7:0] third_seg,output reg[2:0] led);localparam[2:0] s0=3'b000,s1=3'b001,s2=3'b010,s3=3'b011,s4=3'b100,s5=3'b101;reg[2:0] state;reg[3:0] money0,money1;reg[3:0] price;reg[4:0] change;reg[3:0] change1,change0;always@(posedge clk,posedge rst)beginif(rst)beginled <= 3'b000;money0 <= 0;money1 <= 0;change <= 0;price <= 0;state <= s0;endelsebegincase(state)s0:beginled <= 3'b000;if(btn_down[0] == 1)state <= s1;elsestate <= s0;ends1:beginled <= 3'b100;price <= 1;money0 <= 0;money1 <= 0;change<=0;if(btn_down[0] == 1)state <= s2;else if(btn_down[3:1])state <= s4;elsestate <= s1;ends2:beginled <= 3'b010;price<=2.5;money0 <= 0;money1 <= 0;change <= 0;if(btn_down[0] == 1)state <= s3;else if(btn_down[3:1])state <= s4;elsestate <= s2;ends3:beginled <= 3'b001;price <= 4;money0 <= 0;money1 <= 0;change <= 0;if(btn_down[0] == 1)state <= s1;else if(btn_down[3:1])state <= s4;elsestate <= s3;ends4:begincase(btn_down[3:1])3'b001:money1 <= money1 + 1;3'b010:beginmoney0 = money0 + 5;if(money0 >= 10)beginmoney1 <= money1 + 1;money0 <= money0 - 10;endelsemoney1 <= money1;end3'b100:beginmoney0 <= money0 + 1;if(money0 >= 9)beginmoney1 <= money1 + 1;money0 <= 0;endelsemoney1 <= money1;endendcaseif(btn_down[0] == 1)state <= s5;elsestate<=s4;ends5:beginif((money1*10 + money0)>= price)beginchange <= money1*10 + money0 - price;if(change >= 20)beginchange1 <= 2;change0 <= change - 20;endelse if(change >= 10)beginchange1 <= 1;change0 <= change - 10;endelsebeginchange1 <= 0;change0 <= change;endendelsechange <=5'b01110;if(btn_down[3:0])state <= s0;elsestate<=s5;endendcaseendend//译码always@(posedge clk,posedge rst)beginif(state == s0)beginthird_seg<=8'b0000_0011;second_seg<=8'b0000_0010;first_seg<=8'b0000_0011;endelse if(state == s1)beginthird_seg<=8'b0000_0011;second_seg<=8'b1001_1110;first_seg<=8'b0000_0011;endelse if(state ==s2)beginthird_seg<=8'b0000_0011;second_seg<=8'b0010_0100;first_seg<=8'b0100_1001;endelse if(state ==s3)beginthird_seg<=8'b0000_0011;second_seg<=8'b1001_1000;first_seg<=8'b0000_0011;endelse if(state ==s4)begincase(money0)4'b0000: second_seg<=8'b0000_0010;4'b0001: second_seg<=8'b1001_1110;4'b0010: second_seg<=8'b0010_0100;4'b0011: second_seg<=8'b0000_1100;4'b0100: second_seg<=8'b1001_1000;4'b0101: second_seg<=8'b0100_1000;4'b0110: second_seg<=8'b0100_0000;4'b0111: second_seg<=8'b0001_1110;4'b1000: second_seg<=8'b0000_0000;4'b1001: second_seg<=8'b0000_1000;endcasecase(money1)4'b0000: third_seg<=8'b0000_0011;4'b0001: third_seg<=8'b1001_1111;4'b0010: third_seg<=8'b0010_0101;4'b0011: third_seg<=8'b0000_1101;4'b0100: third_seg<=8'b1001_1001;4'b0101: third_seg<=8'b0100_1001;4'b0110: third_seg<=8'b0100_0001;4'b0111: third_seg<=8'b0001_1111;4'b1000: third_seg<=8'b0000_0001;4'b1001: third_seg<=8'b0000_1001; endcasefirst_seg<=8'b0000_0011;endelse if(state ==s5)beginif(change == 5'b01110)beginthird_seg<=8'b0000_0011;second_seg<=8'b0110_0001;first_seg<=8'b0110_0001;endelsebegincase(change0)4'b0000: second_seg<=8'b0000_0010;4'b0001: second_seg<=8'b1001_1110;4'b0010: second_seg<=8'b0010_0100;4'b0011: second_seg<=8'b0000_1100;4'b0100: second_seg<=8'b1001_1000;4'b0101: second_seg<=8'b0100_1000;4'b0110: second_seg<=8'b0100_0000;4'b0111: second_seg<=8'b0001_1110;4'b1000: second_seg<=8'b0000_0000;4'b1001: second_seg<=8'b0000_1000;4'he:second_seg<=8'b0110_0000;endcasecase(change1)4'b0000: third_seg<=8'b0000_0011;4'b0001: third_seg<=8'b1001_1111;4'b0010: third_seg<=8'b0010_0101;4'b0011: third_seg<=8'b0000_1101;4'b0100: third_seg<=8'b1001_1001;4'b0101: third_seg<=8'b0100_1001;4'b0110: third_seg<=8'b0100_0001;4'b0111: third_seg<=8'b0001_1111;4'b1000: third_seg<=8'b0000_0001;4'b1001: third_seg<=8'b0000_1001;endcaseif(led[1] == 1)first_seg<=8'b0100_1001;elsefirst_seg<=8'b0000_0011;endendendendmodule三、实验结果：买货物2，价格2.5，投币15，找零12.5金币不够显示为错误深圳大学学生实验报告用纸四、实验结论：通过此次实验加深了对数码管驱动以及按键扫描与消抖工作原理的的运用，对各个模块搭建系统也有了新的认识。
基于FPGA的自动售货机控制系统——开题报告
填写要求1．开题报告只需填写“文献综述”、“研究或解决的问题和拟采用的方法”两部分内容，其他信息由系统自动生成，不需要手工填写。
2．为了与网上任务书兼容及最终打印格式一致，开题报告采用固定格式，如有不适请调整内容以适应表格大小并保持整体美观，切勿轻易改变格式。
3．任务书须用A4纸，小4号字，黑色宋体，行距1.5倍。
4．使用此开题报告模板填写完毕，可直接粘接复制相应的内容到毕业设计网络系统。
内核，一次只能执行一个指令，且基于处理器的系统时刻面临着严格限时的任务相互取占的风险。
而FPGA不使用操作系统，拥有真正的并行执行和专注于每一项任务的确定性硬件，可减少稳定性方面出现问题的可能。
4、长期维护——FPGA芯片是现场可升级的，无需重新设计ASIC所涉及的时间与费用投入。
举例来说，数字通信协议包含了可随时间改变的规范，而基于ASIC的接口可能会造成维护和向前兼容方面的困难。
可重新配置的FPGA芯片能够适应未来需要作出的修改。
随着产品或系统成熟起来，用户无需花费时间重新设计硬件或修改电路板布局就能增强功能。
1.3FPGA实现自动售货机控制系统的基本原理如图1所示，本次设计的售货机是由四个模块组成的，分别为：分频模块、扫描模块、主控模块、显示模块。
图1 自动售货机内部模块分频模块的作用是对外来的时钟信号进行分频以达到自己所需的频率。
扫描模块采用的是实验箱上的4X4矩阵键盘对商品的单价进行手动的输入。
显示模块的作用是对商品的单价、数量以及投币的金额进行显示。
主控模块是自动售货机控制系统的核心模块，主要实现存储商品信息、控制购物进程、处理投币金额、控制商品出货、计算余额以及控制LED灯显示等功能。
其主要分五个步骤来完成：1、信息存储——信息存储是初始设置，对任务所需要的四种商品的价格和数量进行手动的输入并保存，保存完之后系统执行第二个步骤。
2、投币选择——顾客可以投入0.5元、1元、5元、10元四种类型的货币，投币完2.毕业设计任务要研究或解决的问题和拟采用的方法：（1）毕业设计任务要研究或解决的问题研究基于FPGA的自动售货机控制系统问题，要求：①阅读FPGA相关的论文和书籍，系统地了解FPGA相关知识和原理的目的。
