003_暖卫设备及管道安装基本工艺
供暖管道安装施工工艺流程
供暖管道安装施工工艺流程一、供暖管道安装施工工艺流程方案二、目标与需求1. 目标：确保供暖管道安装的质量，使其能够正常运行，为用户提供稳定的供暖服务。
2. 需求：满足建筑物的供暖需求，符合相关安全和质量标准，同时尽量降低成本和减少安装过程中的干扰。
三、方法流程1. 施工准备材料准备：要挑选质量合格的供暖管道，像钢管的管壁厚度要符合设计要求，还有管件如弯头、三通等也要保证质量。
阀门要进行密封性测试，确保关闭和开启功能正常。
工具准备：准备好电焊机、切割工具、管钳等工具，电焊机要能正常工作，切割工具要锋利，管钳的尺寸要适合将要安装的管道。
人员准备：施工人员要具备相应的技能和资质，比如焊工要有焊工证，管道安装工人要有相关的安装经验。
2. 管道定位放线根据设计图纸，在建筑物内确定管道的走向和安装位置。
可以用墨线在墙、地面上标记出管道的中心线，确保管道安装的直线度。
3. 管道支架安装制作和安装管道支架，支架的间距要根据管道的直径和重量来确定。
一般来说，管径越大，支架间距相对可以大一些，但也要在规定范围内。
支架要安装牢固，能够承受管道的重量和运行时的压力。
4. 管道切割与连接管道切割：根据需要的长度，使用切割工具对管道进行切割。
切割后的管口要平整，没有毛刺。
管道连接：如果是焊接连接，要保证焊接质量，焊缝要饱满、均匀，没有气孔、夹渣等缺陷。
如果是螺纹连接，要缠绕适量的密封材料，如麻丝等，然后拧紧管件，确保连接处密封良好。
5. 阀门安装阀门要安装在便于操作和维修的位置，安装时要注意阀门的方向，确保水流方向正确。
6. 管道试压在管道系统安装完毕后，要进行试压。
先将管道系统充满水，排除空气，然后逐步升压到试验压力。
试验压力一般为工作压力的1.5倍，但不得小于0.6MPa。
在试验压力下稳压10 - 30分钟，检查有无渗漏、变形。
7. 管道冲洗试压合格后，要对管道进行冲洗。
可以用清水冲洗，直到排出的水清澈为止，目的是清除管道内的杂物和铁锈等。
{设备管理}暖卫设备及管道安装基本工艺标准
{设备管理}暖卫设备及管道安装基本工艺标准暖卫设备及管道安装是建筑工程中非常重要的一环。
正确的安装可以确保暖卫设备的正常运行，保证室内环境的舒适度和安全性。
以下是暖卫设备及管道安装的基本工艺标准。
一、施工前准备工作1.完成项目设计和计划，并制定详细的施工方案。
2.采购所需的暖卫设备和管道材料，并进行验收。
3.清理施工现场，确保没有杂物和障碍物。
4.检查施工现场是否符合安装设备和管道的要求。
二、暖卫设备安装1.根据设计方案和要求，合理安装暖卫设备，确保设备的垂直度和水平度。
2.定位和固定设备，使用合适的设备支架和附件。
3.根据设备的特点和要求，正确安装设备的电气和水管路连接。
4.完善设备的接地和绝缘，保证设备的安全性。
三、管道安装1.根据设计方案和要求进行管道铺设，确保管道系统的布局合理、管道路径清晰。
2.确保管道的垂直度和水平度，采用合适的支架和固定装置进行固定。
3.进行管道的焊接或连接，确保管道的密封性和稳定性。
4.在管道上设置合适的阀门和附件，便于管道系统的维护和管理。
四、安全和质量控制1.确保施工过程中的安全措施得到有效实施，包括防火、防水、防腐等措施。
2.进行施工现场的定期巡视和检查，确保施工质量符合相关要求。
3.完成施工后的清洁工作，清理施工现场的杂物和废料。
4.进行设备的调试和试运行，确保设备正常运行和无故障。
总结起来，暖卫设备及管道安装的基本工艺标准包括施工前准备工作、暖卫设备安装、管道安装以及安全和质量控制。
这些标准的执行可以确保暖卫设备和管道系统的良好运行，提高施工质量和效率，保证室内环境的舒适性和安全性。
001暖卫设备及管道安装基本工艺
暖卫设备及管道安装1 范围本工艺标准适用于民用及一般工业建筑室内、外采暖与卫生设备管道安装工程。
2 施工准备2.1材料、设备要求2.1.1暖卫设备、钢材、管材、管件及附属制品等，在进场后使用前应认真检查，必须符合国家或部颁标准有关质量、技术要求，并有产品出厂合格证明。
b5E2RGbCAP2.1.2各种连接管件不得有砂眼、裂纹、偏扣、乱扣、丝扣不全和角度不准等现象。
2.1.3各种阀门的外观要规矩无损伤，阀体严密性好，阀杆不得弯曲，安装前应按设计要求或施工规范、规定进行严密性实验。
p1EanqFDPw2.1.4石棉橡胶垫、油麻、线麻、水泥、电、气焊条等质量都必须符合设计及规范要求。
2.2主要机具2.2.1机具：套丝机、砂轮锯、煨弯机、砂轮机、电焊机、台钻、手电钻、电锤、电动水压泵等。
2.2.2具：套丝板、圆丝板、管钳、链钳、活扳子、手锯、手锤、大锤、錾子、捻凿、麻钎、螺丝板、压力案、台虎钳、克丝钳、改锥、气焊工具等。
DXDiTa9E3d2.2.3量具：水平尺、钢卷尺、线坠、焊口检测器、卡尺、小线等。
2.3作业条件2.3.1 根据施工方案安排好适当的现场工作场地、工作棚、料具库，在管道层、地下室、地沟内操作时，要接通低压照明灯。
RTCrpUDGiT2.3.2 配合土建施工进度做好各项预留孔洞、管槽。
稳栽各种型钢托、吊卡架及预埋套管，浇注楼板孔洞、堵抹墙洞工作应在土建装修工程开始前完成。
5PCzVD7HxA2.3.3 在各项预制加工工程进行前要根据安装测绘草图及材料计划，将需用材料、设备的规格型号、质量、数量确认合格并准备齐全，运到现场。
jLBHrnAILg3 操作工艺3.1 工艺流程：<见下页流程）3.2 管道预制加工：3.2.1管道丝扣联接：3.2.1.1断管：根据现场测绘草图，在选好的管材上画线，按线断管。
a 用砂轮锯断管，应格管材放在砂轮锯卡钳上，对准画线卡牢，进行断管。
断管时压手柄用力要均匀，不要用力过猛，断管后要将管口断面的铁膜、毛刺清除干净。
暖通设备安装工程监理工作控制要点
暖通设备安装工程监理工作控制要点一、监理工作的控制要点（一）暖卫设备及管道安装基本工艺1、质量标准1）保证项目（1）各种管道安装完毕所进行的水压试验，灌水试验和系统冲洗必须符合设计要求和施工规范规定。
检验方法；检查系统或分区（段）试验记录。
（2）各种管道隐蔽工程必须分部位在隐蔽前进行验收，各项指标必须符合设计要求和施工规范规定。
检查方法：检查系统各隐蔽部位的验收记录。
（3）管道固定支架的位置和构造必须符合设计要求和规范规定。
检查方法：观察和对照设计图检查。
（4）管道坡度必须符合设计要求和施工规范规定。
检查方法：按系统内直线管段长度每30m抽查两段，不足30m不少于一段。
（5）管道的对口焊缝处及弯曲部位严禁焊接支管，接口焊缝距起点支、吊架边缘必须大于50mm。
检验方法：观察和尺量检查。
2）基本项目（1）管道的螺纹加工精度符合国际《管螺纹》规定，螺纹清洁规整，无断丝，联接牢固，管螺纹根部有外露丝扣，无外露麻头，防腐良好，镀锌碳素钢管和管件的镀锌层无破损，无焊口等缺陷。
检查方法：观察或解体检查。
（2）非铰碳素钢管的焊接应做到：焊口平直度、焊缝加强面符合施工规范规定。
焊口表面无烧穿、裂纹、结疤、夹渣和气孔等缺陷，焊波均匀一致。
检查方法：观察或用焊接检测尺检查。
（3）管道支（吊、托、卡）架的剔做构造正确，埋设平整、牢固，排列整齐。
采用压制弯头要求同径。
检验方法：观察或手板检查。
3）允许偏差项目：有关允许偏差参照各部具体内容。
2、应注意的质量问题1）管断口面有飞刺，铁膜：用砂轮锯断管后应铣口。
2）锯口不平，不正，马蹄形：锯管时站的角度不适合，或锯条未上紧。
3）丝头缺损，乱丝：不能只套一板，套丝时应加润滑剂。
4）管段表面有飞刺和环形沟；主要是管钳失灵，压力失修，压不住管材，致使管材转动滑出槽沟，应及时修理工具和更换。
5）这段局部凹陷：是由于调直时手锤用力过猛或锤头击管部位太集中，因此调直时发现管段弯曲过死或管径过大，则应加热调直。
水暖管道安装施工方案及工艺方法
水暖管道安装施工方案及工艺方法
概述
本文档旨在提供水暖管道安装的施工方案和工艺方法，确保安装过程安全、高效。
施工前准备
1.完成相关设计和规划工作，确保管道布局合理。
2.准备必要的施工材料和工具，包括管道、接头、支架、密封胶等。
3.清理施工区域，确保无障碍。
施工步骤
1.确定管道走向和安装位置，标记好管道的布局。
2.安装支架，确保支架牢固、平整。
3.进行管道的切割和连接，使用合适的接头将管道连接起来。
注意确保接头密封良好，防止漏水。
4.将管道固定在支架上，使用合适的螺栓、焊接或其他方法固定管道。
5.安装必要的阀门、过滤器和其他附件，确保管道系统的功能
完整。
6.检查管道的安装质量，包括接头的密封性、管道的水平度等。
7.进行水压测试，检查管道系统的耐压性。
安全注意事项
1.在施工过程中，操作人员必须佩戴安全防护用具，如手套、
护目镜等。
2.确保施工现场通风良好，避免有害气体积聚。
3.防止施工现场发生火灾事故，严禁在有易燃物质存在的地方
使用明火。
4.管道系统安装完成后，必须进行严格的水压测试，确保安全
可靠。
以上是水暖管道安装施工方案及工艺方法的简要概述，希望能
对您的工作有所帮助。
如有任何疑问，请随时与我们联系。

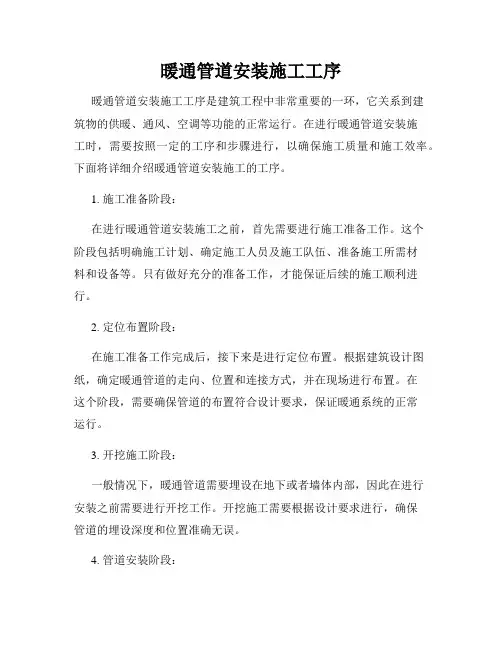

暖通管道安装施工工序
暖通管道安装施工工序暖通管道安装施工工序是建筑工程中非常重要的一环，它关系到建筑物的供暖、通风、空调等功能的正常运行。
在进行暖通管道安装施工时，需要按照一定的工序和步骤进行，以确保施工质量和施工效率。
下面将详细介绍暖通管道安装施工的工序。
1. 施工准备阶段：在进行暖通管道安装施工之前，首先需要进行施工准备工作。
这个阶段包括明确施工计划、确定施工人员及施工队伍、准备施工所需材料和设备等。
只有做好充分的准备工作，才能保证后续的施工顺利进行。
2. 定位布置阶段：在施工准备工作完成后，接下来是进行定位布置。
根据建筑设计图纸，确定暖通管道的走向、位置和连接方式，并在现场进行布置。
在这个阶段，需要确保管道的布置符合设计要求，保证暖通系统的正常运行。
3. 开挖施工阶段：一般情况下，暖通管道需要埋设在地下或者墙体内部，因此在进行安装之前需要进行开挖工作。
开挖施工需要根据设计要求进行，确保管道的埋设深度和位置准确无误。
4. 管道安装阶段：管道安装是暖通管道施工的关键环节。
在进行管道安装时，需要根据设计要求进行连接和固定，确保管道的牢固和密封。
同时，还需要注意保护现场环境，避免对周围建筑物和设备造成损坏。
5. 试压验收阶段：管道安装完成后，需要进行试压验收工作。
试压是为了检测管道的密封性能，确保管道不会出现漏水等问题。
只有通过试压验收，确认管道的质量合格后，才能进入下一步工作。
6. 清理收尾阶段：暖通管道安装施工的最后一个阶段是清理收尾。
在管道安装完成后，需要对施工现场进行清理，清除施工过程中产生的垃圾和杂物，确保施工现场整洁干净。
同时，还需要对暖通管道进行标识和保护，以便后期维护和管理。
通过以上介绍，我们可以看出，暖通管道安装施工工序是一个系统而复杂的过程，需要严格按照工序和步骤进行。
只有做好每一个环节的工作，才能确保暖通管道安装施工的质量和效率。
希望本文对您了解暖通管道安装施工工序有所帮助。
{设备管理}试论暖卫设备及管道安装基本工艺标准
{设备管理}试论暖卫设备及管道安装基本工艺标准为了确保暖卫设备及管道的安全运行和正常使用，制定一套基本的工艺标准非常重要。
本文将试论暖卫设备及管道安装的基本工艺标准。
一、暖卫设备的选择与安装1.根据具体的需求和使用场所，选择适合的暖卫设备，包括暖气片、暖风机、壁挂炉等。
2.在选择暖卫设备时，要考虑设备的质量、功率、能效等指标，以确保设备的性能稳定和使用安全。
3.设备安装位置应符合安全规范，远离易燃物品和易燃物体，避免影响设备运行和使用安全。
二、暖卫设备管道的布置与安装1.暖卫设备的管道布置应符合工程设计要求，且管道路径应尽量简短，减少管道损失。
2.管道铺设应与建筑设计相结合，保证管道的稳固和密封。
3.管道铺设时，要严格按照设备和管道制造商的要求进行，特别是管道连接的部分，要确保连接处的密封性和可靠性。
三、暖卫设备管道的隔热与绝热1.暖卫设备管道应根据实际需要进行隔热或绝热处理，以减少能量损失和提高系统的效率。
2.隔热材料的选择应符合相关标准，保证隔热效果和使用寿命。
3.隔热材料的安装应牢固可靠，避免材料脱落或破损。
四、暖卫设备管道的调试与运行1.设备安装完毕后，应进行严格的调试和试运行，以确保设备的正常工作和使用安全。
2.调试过程应按照设备制造商的操作手册进行，严格执行各项操作和设置参数。
3.在设备投入使用后，要进行定期检查和维护，及时处理设备故障和问题，保证系统的稳定运行。
五、安全与环保1.暖卫设备与管道应符合相关的安全和环保法规要求，特别是燃气和电力设备的使用。
2.设备和管道使用过程中，要注意安全操作，避免人为因素引起的事故和损害。
3.设备和管道的维护与保养要定期进行，保持设备的安全性能和运行效果。
以上是对暖卫设备及管道安装基本工艺标准的论述。
通过严格遵守这些标准，可以确保暖卫设备及管道的安全、可靠运行，提供舒适的采暖和卫生热水服务，同时也保护环境，提高能源利用效率。
暖通管道安装工艺流程方案
暖通管道安装工艺流程方案一、材料准备与检验在暖通管道安装前，首先需要准备所有所需的材料，包括管道、接头、法兰、阀门、支吊架等。
所有材料应按照项目要求和相关标准进行采购，并在进场前进行质量检验。
检查内容包括材料的材质、规格、尺寸、外观等，确保所有材料均符合设计要求和质量标准。
二、管道预制与加工在管道预制阶段，需要对管道进行切割、坡口、打磨等处理，以便后续的焊接和连接。
预制过程中，应根据设计要求确定管道的走向、连接方式、支撑方式等，并制作相应的管道预制图。
同时，预制过程中应注意管道的保护，防止管道受到损坏或污染。
三、管道安装布局根据预制图，进行现场管道安装布局。
在安装过程中，应注意管道的标高、坡度、间距等，确保管道安装正确、美观。
同时，应考虑管道的支撑和固定方式，确保管道的稳定性和安全性。
四、支吊架制作安装支吊架是支撑管道的重要结构，其制作和安装质量直接影响管道的稳定性和安全性。
支吊架的制作应符合设计要求，安装位置应准确、牢固。
在安装过程中，应注意支吊架与管道的接触面，确保接触面平整、无杂物，防止管道受力不均或产生振动。
五、管道焊接与连接管道焊接与连接是暖通管道安装的关键步骤。
在焊接过程中，应选择适当的焊接方法和焊材，确保焊缝质量符合相关标准。
同时，应注意焊接过程中的安全防护措施，防止火灾和人员伤害。
对于非焊接连接方式，如法兰连接、螺纹连接等，应确保连接紧密、牢固，防止漏水或漏气。
六、管道保温与防腐为了保证管道的正常运行和延长使用寿命，需要对管道进行保温和防腐处理。
保温材料的选择应符合设计要求，保温层应均匀、密实，防止热量损失。
防腐处理可采用涂漆、镀锌等方式，防止管道受到腐蚀和损坏。
七、系统试压与调试在系统安装完成后，需要进行试压和调试工作。
试压的目的是检验管道的密封性和承压能力，确保管道在使用过程中不会发生泄漏或破裂。
调试工作则是对系统进行全面的检查和调整，确保系统能够正常运行，满足设计要求。
八、质量检验与验收最后，对整个暖通管道安装工程进行质量检验与验收。
水暖管道安装工程施工工艺
水暖管道安装工程施工工艺㈠材料、设备进厂检查要点1.材料要求总则暖卫设备、钢材、管材、管件及附属制品等必须符合国家或部颁标准，并有产品合格证明。
2.材料要求细则⑴镀锌钢管：外观检查镀锌层良好、无锈蚀、无毛刺，壁厚均匀符合要求，端口无飞边。
管件无偏扣、乱扣、丝扣不全或角度不准等现象。
⑵焊接钢管及无缝钢管：壁厚均匀、无锈蚀、无飞刺、符合要求，端口无飞边。
⑶铸铁管：目测顺直，壁厚均匀符合要求，内外光滑、无浮砂、包砂、粘砂，更不允许有砂眼、裂纹、飞刺和疙瘩。
⑷阀门：规格型号和适用温度、压力要求符合设计要求，铸造规矩，无毛刺裂纹。
⑸设备应具有出厂合格证和质量证明书，并应符合设计要求或地方有关规定。
进场时应做验收和按规定复验。
㈡管道支吊架安装1.管道支、吊、托架安装应符合下列规定1.1位置正确，埋设平整牢固。
1.2与管道接触应紧密，固定应牢靠。
1.3滑动支架应灵活，滑托与滑槽两侧间应留有3～5mm的间隙，并留有一定的偏移量。
1.4无热伸长管道的吊架、吊杆应垂直安装，若吊架、吊杆上为槽钢则槽钢朝向应一致。
1.5有热伸长管道的吊架、吊杆应向膨胀的反方向偏移。
1.6固定在建筑结构上的管道支、吊架，不得影响结构的安全。
1.7钢管水平安装的支架间距按下表执行：1.8立管管卡安装，层高小于或等于5m，每层安装1个；层高大于5m，每层不少于2个。
管卡安装高度，距地面1.5～1.8m，2个以上管卡可以匀称安装。
1.9消防喷洒管道末端应加防晃支架，防晃支架距末端喷洒头距离为不大于750mm，不小于300mm。
1.10管道支架安装不允许出现半明半暗现象。
1.11有磁砖或石材的墙面安装管道支架，支架应安装在磁砖或石材的缝隙处。
1.12管道支吊架距焊口距离不得小于50mm。
1.13悬吊式空调管道长度超过15m时，应加防摆动固定支架。
1.14塑料管道以及铜管应按照塑料管和铜管的要求进行安装。
1.15塑料管道用铁支架固定时，应在管道和支架间垫上3mm的橡胶垫。
水暖管道安装工序
水暖管道安装工序水暖管道安装是建筑中重要的工程环节，它关系到居民生活舒适度和建筑物正常运作。
本文将为您详细介绍水暖管道安装的工序，帮助读者了解该过程并掌握相关知识。
文章将按照工序的先后顺序进行描述，以确保安装过程的准确性和可操作性。
一、施工准备水暖管道安装前的施工准备对于工程的顺利进行至关重要。
首先，施工人员需要根据建筑设计图纸进行严格测量，确保尺寸准确无误。
接下来，将根据图纸编制出详细的水暖管道安装施工方案，明确每个环节的责任分工。
同时，还要检查施工所需的工具、材料和设备是否齐全，确保施工过程的连续性和顺利进行。
二、标高线设置在进行水暖管道安装前，需要先进行标高线的设置。
标高线的设置可以通过使用激光水平仪等精密测量工具来完成。
施工人员根据设计图纸上的标高要求，在地面或墙体上设置准确的水平线，以确保管道安装的高度和倾斜度满足设计要求。
三、管道定位管道定位是水暖管道安装的关键一环。
施工人员根据设计图纸上的标示，使用测量工具在施工地点准确标注出管道的位置。
在进行定位时需格外注意避免与其他管道或设备冲突，保证管道的独立性和安全性。
四、管道切割管道切割是将管材根据实际需要进行长度调整的工序。
根据设计要求，施工人员将使用适当的工具对管材进行切割。
在切割过程中，施工人员需要严格掌握切割深度和角度，确保切割面平整光滑。
为避免切割过程中产生的金属刺激物，施工人员需佩戴防护手套和护目镜等个人防护器具。
五、管道连接管道连接是水暖管道安装的核心环节。
施工人员根据设计要求和切割后的管材，使用适当的连接件将管道连接起来。
常见的连接方式包括焊接、螺纹连接和卡口连接等。
在进行连接时，施工人员需确保连接紧固可靠、密封严密，以防止漏水和渗漏的情况发生。
六、管道固定管道固定是为了确保管道在使用过程中的稳定性和安全性而进行的工序。
施工人员根据设计要求和实际需要，使用合适的固定件将管道固定在建筑结构上。
在固定过程中，需要注意固定件的数量和位置，确保管道固定牢固又不影响管道的正常使用。
